USB-тестер FNIRSI FNB-C2

FNIRSI выпустил новую модель тестера FNB-C2 исключительно для USB-C портов. Заявлена поддержка PD 3.1, до 240Вт мощности, сканер кабельных меток, осциллограф и поддержка ПО для Windows. Посмотрим, каков прибор оказался на деле.

Характеристики

Название	FNIRSI FNB-C2
Диапазон напряжений	0-50 В
Диапазон токов	0-6.5 А
Частота сэмплирования	1000 Гц
Разрешение АЦП	20 бит
Протоколы	PD3.1 EPR, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP
Дисплей	1.54" TFT 240x240
Интерфейсы	только USB-C
ПО для ПК	существует

Внешний вид

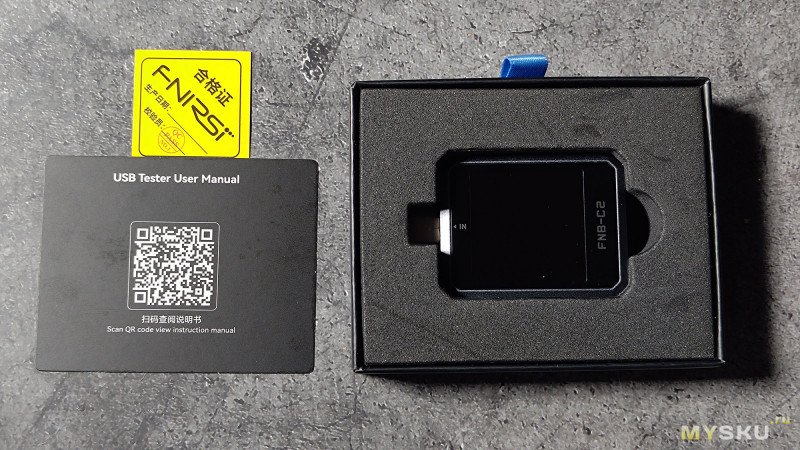

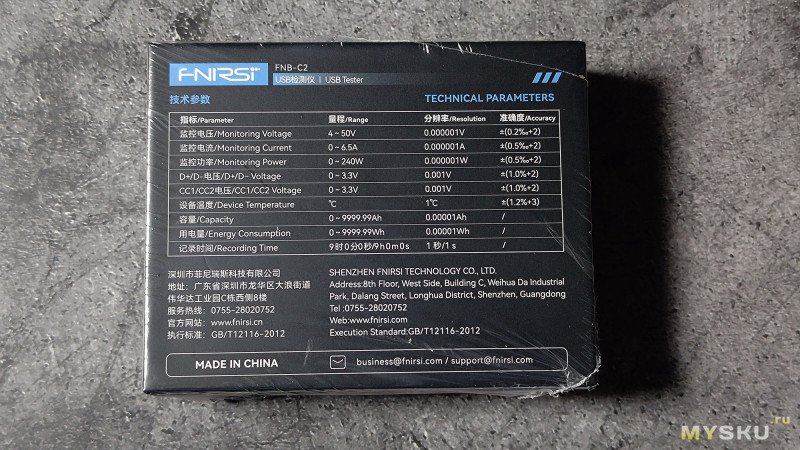

Тестер запечатан в небольшую картонную коробку. Жестяные кейсы канули в лету.

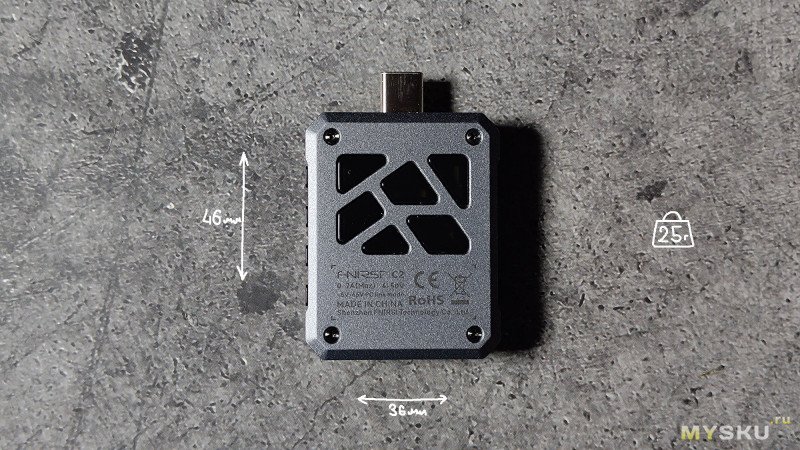

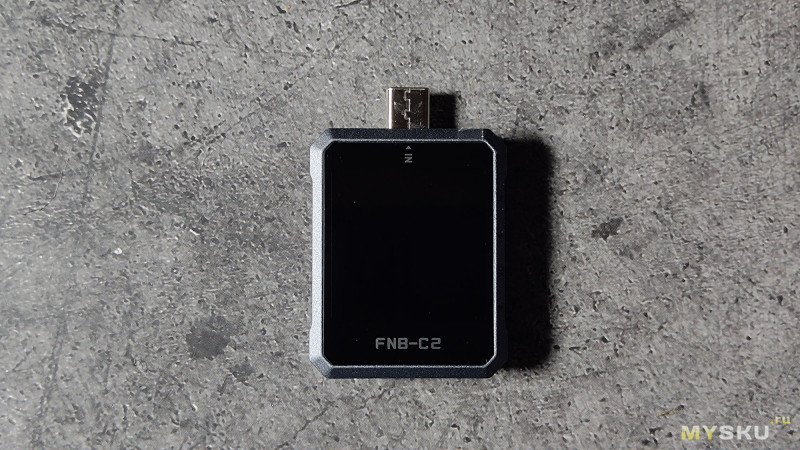

Девайс выполнен в относительно компактном алюминиевом корпусе, но по сравнению с FNC88 габариты всё-таки увеличились, поскольку сюда поставили дисплей побольше, диагональю 1.54" TFT с разрешением 240x240

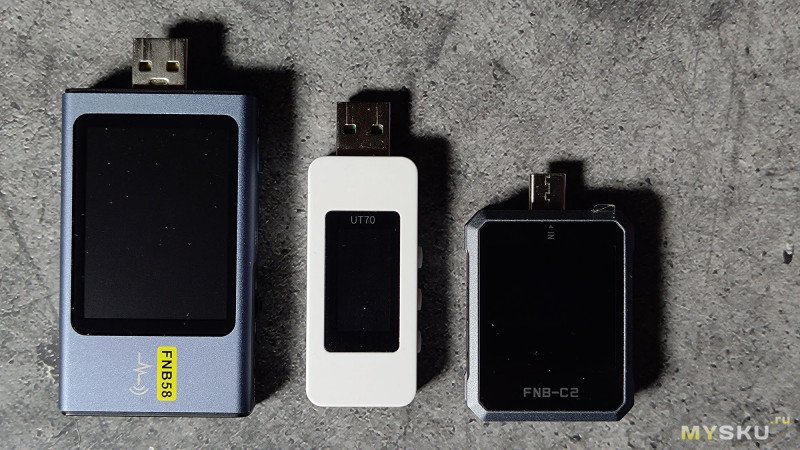

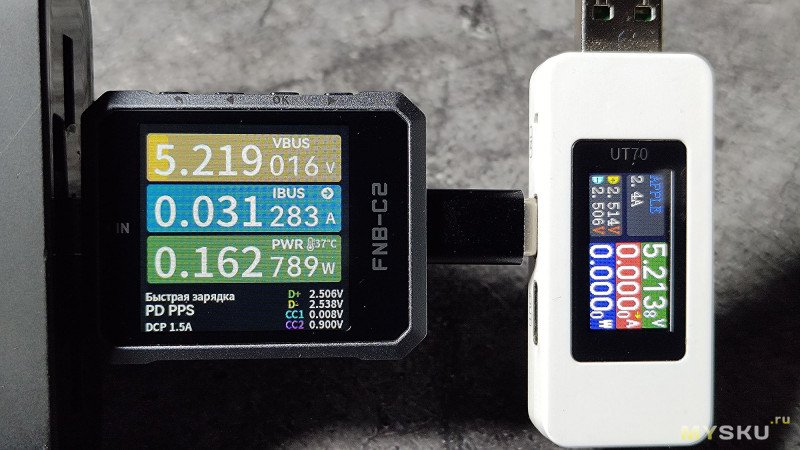

Визуальное сравнение с другими тестерами

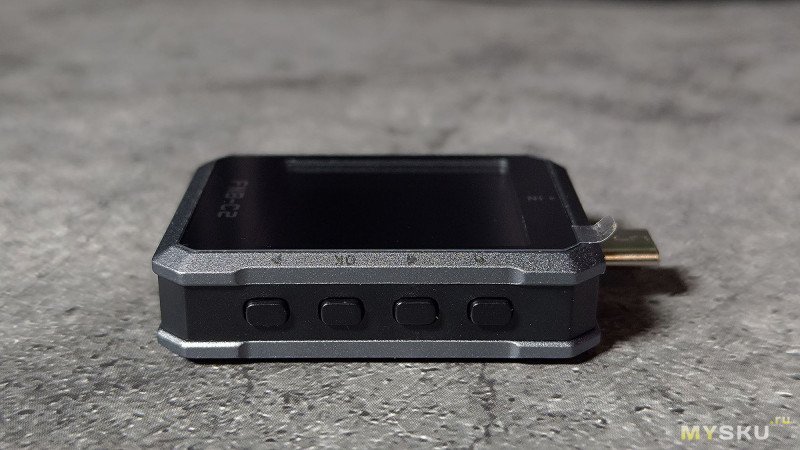

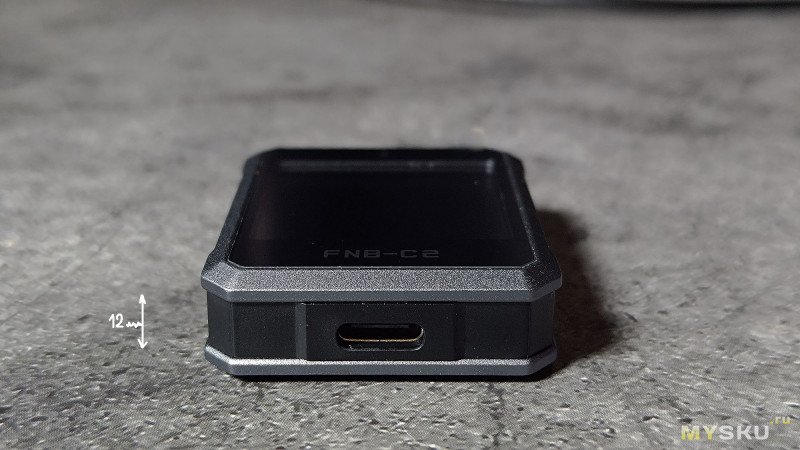

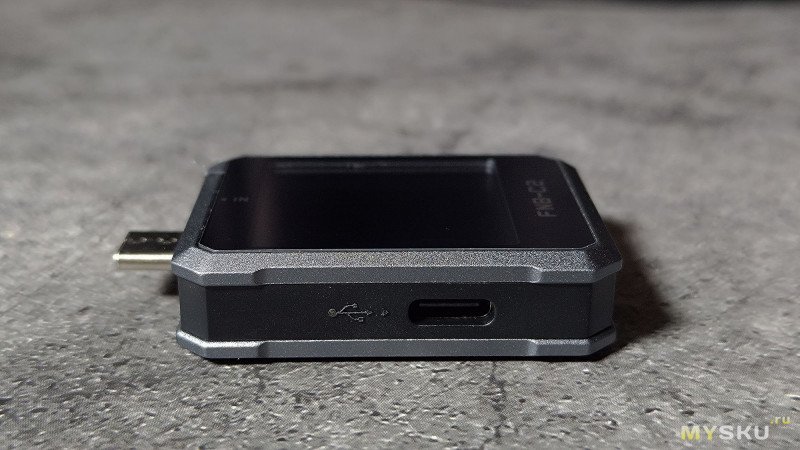

С одной стороны тестера находится USB-C (М), с противоположной USB-C (Ж). Для связи с компьютером сбоку находится ещё один порт USB-C. Органы управления представлены в виде четырёх механических кнопок.

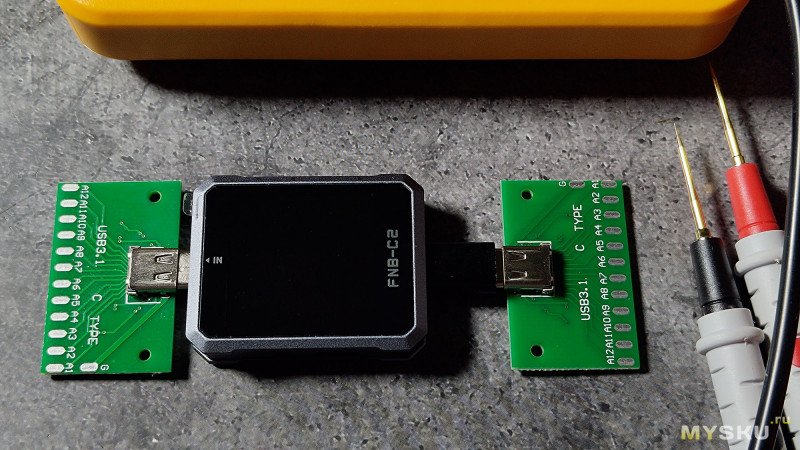

Если не считать пары контактов с каждой стороны, то остальные линии проброшены все.

Меню и настройки

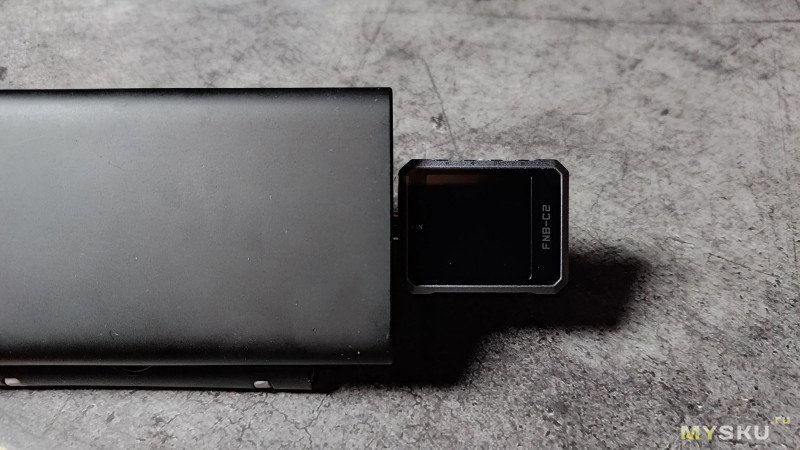

Когда я подключил тестер к повербанку и затем к БП, то прибор почему-то не запустился. Оказывается для пробуждения надо было нажать и удерживать клавишу возврата на тестере. Как по мне, это очень странно, зачем так сделано, непонятно.

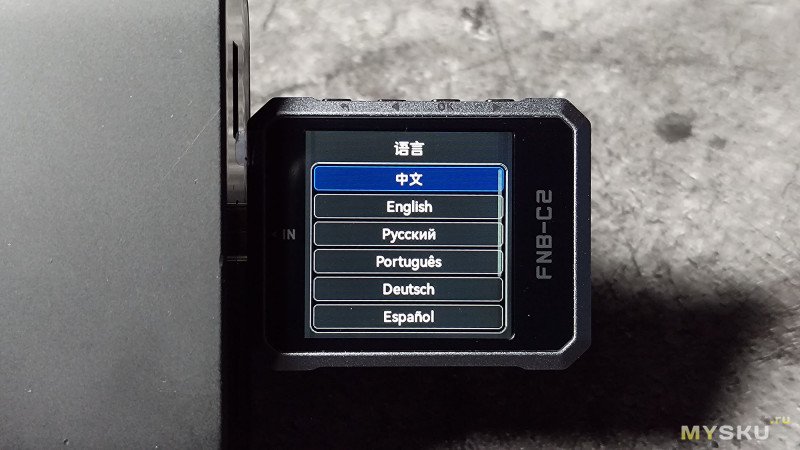

При первом запуске предлагается выбрать один из языков, русский есть.

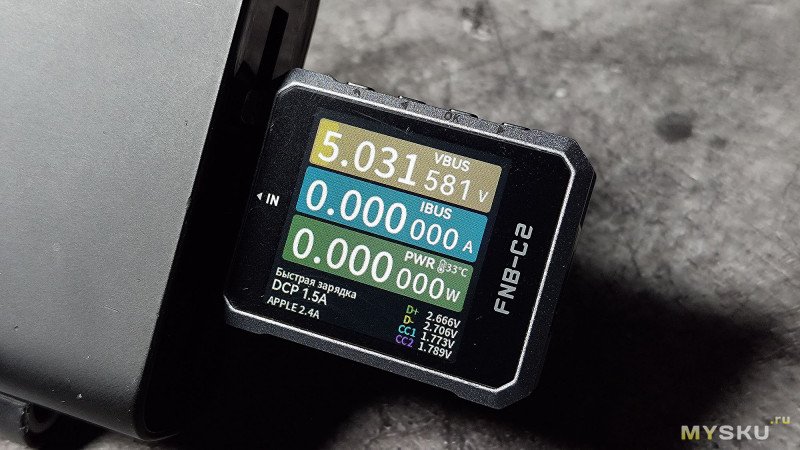

Как обычно, на дисплей можно вывести несколько экранов. На основном отображаются данные по напряжению (в т.ч. на линиях D-, D+, CC1, CC2), току, мощности, название текущего протокола зарядки, температура внутри тестера. Внутри прибора есть гироскоп, картинка на дисплее переворачивается автоматически в зависимости от положения тестера в пространстве.

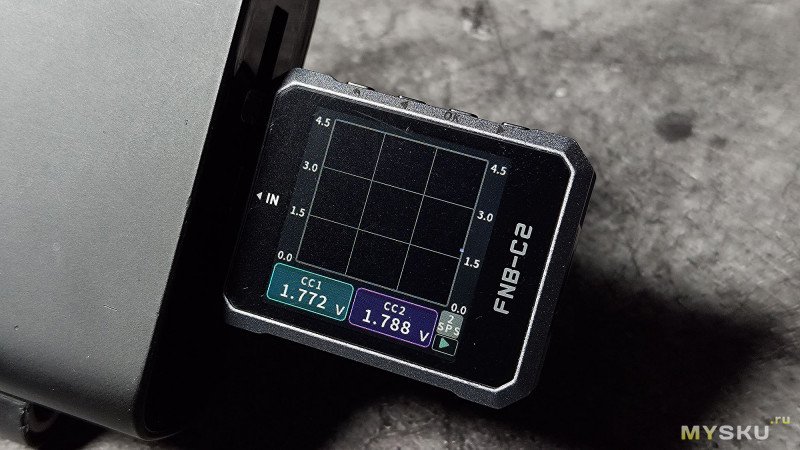

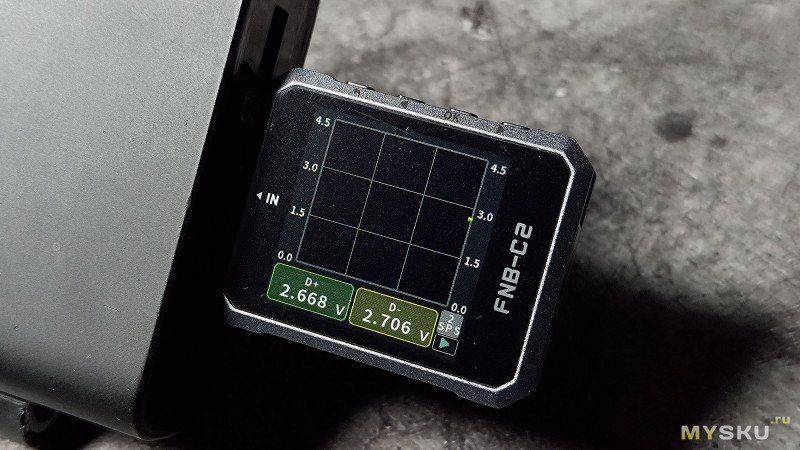

На втором экране отображается график в реальном времени, на который можно вывести три пары данных: напряжение/ток, напряжения D+/D-, напряжения СС1/СС2. При долгом удерживании кнопки ОК меняется частота сэмплирования (2/10/50/1К SPS)

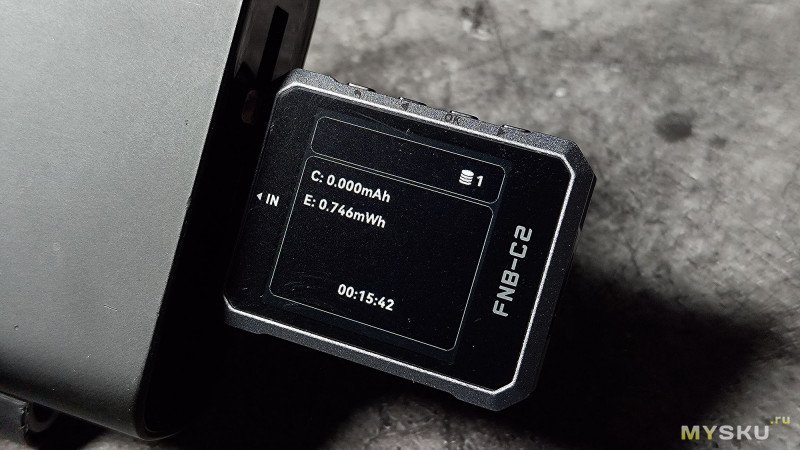

На третьем экране простой счётчик ёмкости и энергии

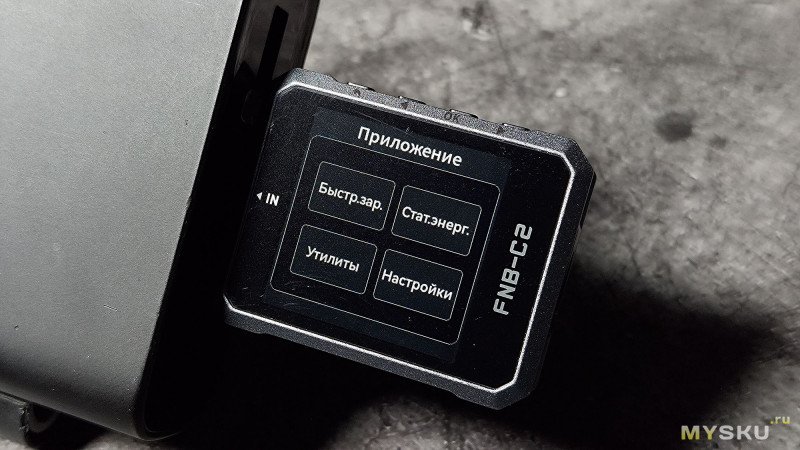

Всё остальное — на четвёртом экране за четырьмя плитками:

— быстрая зарядка
— статистика энергии
— утилиты
— настройки

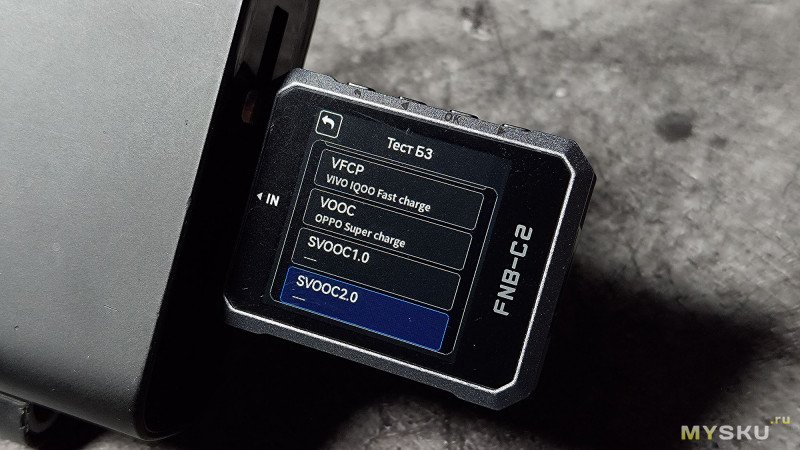

При переходе в «быструю зарядку» открывается промежуточное окно с предупреждением и двумя кнопками (симуляция кабелей и опросник oppo'вских протоколов быстрой зарядки). После нажатия кнопки «готово» открывается список с обычным автосканом протоколов быстрой зарядки и списком с ручной выборкой отдельных протоколов.

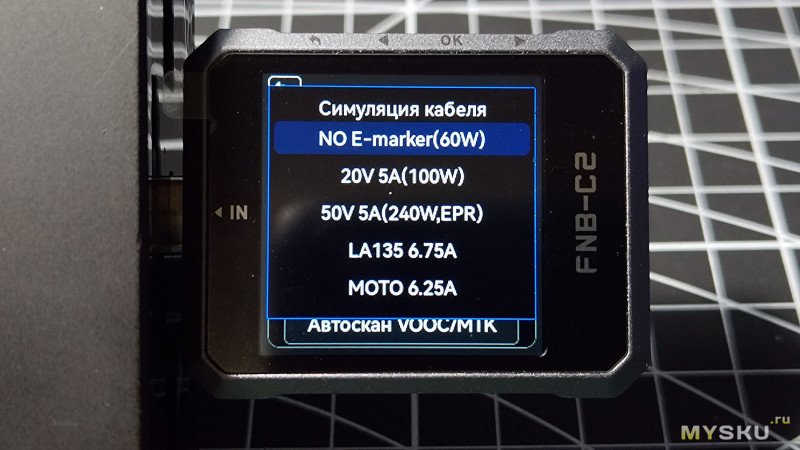

В симуляторе чипированных кабелей выборка невелика

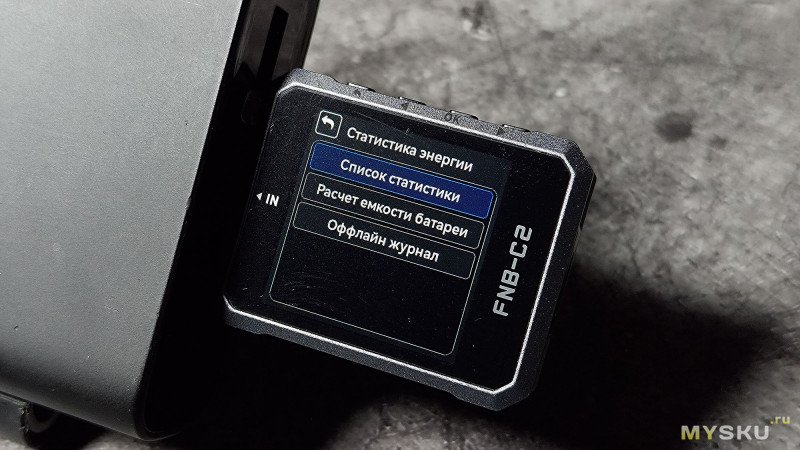

В статистике энергии три вкладки:

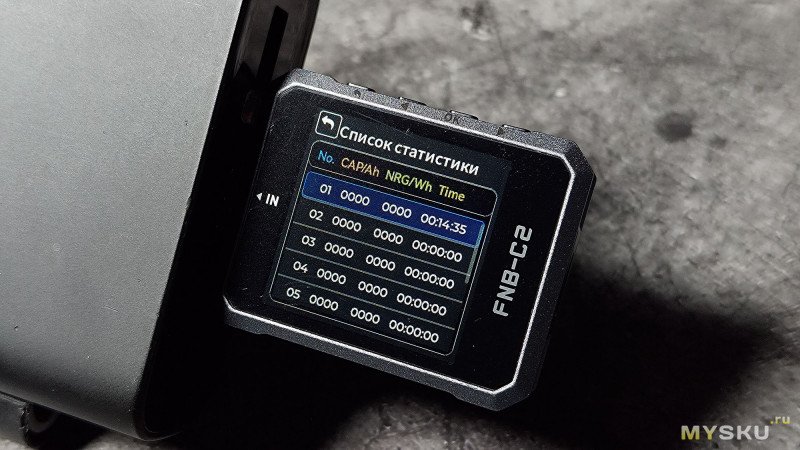

— список статистики (10 ячеек)
— расчёт ёмкости батареи (10 ячеек)

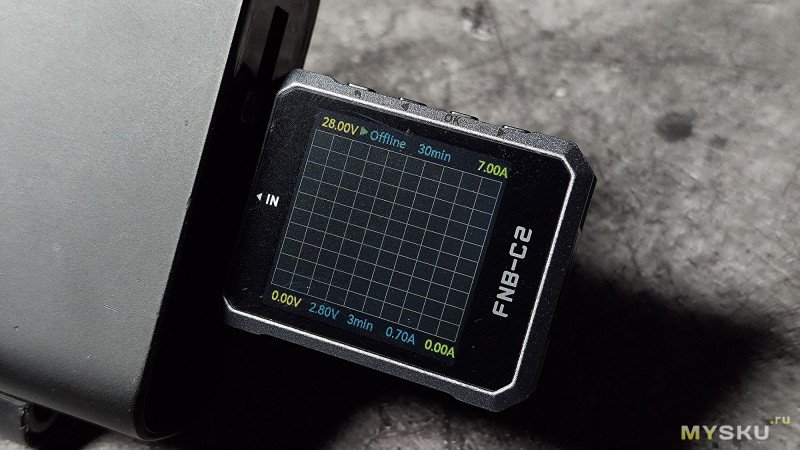

— оффлайн журнал

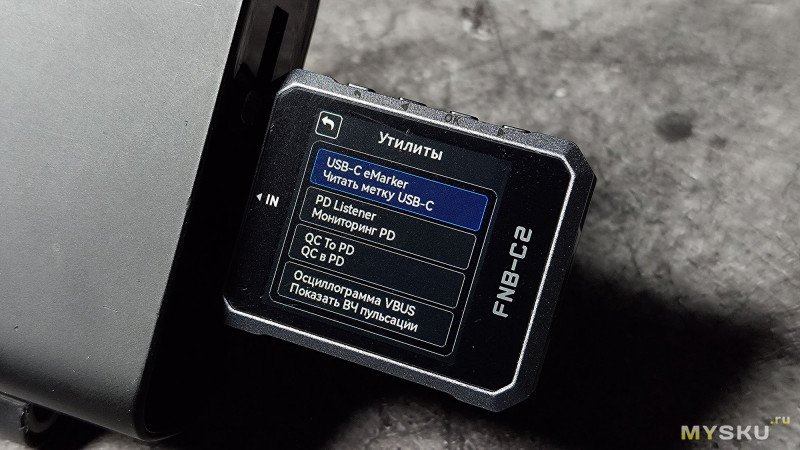

В «Утилитах» четыре инструмента:

— сканер PD-чипов в кабелях
— считыватель шин в PD-кабелях
— конвертер из QC в PD
— осциллограф

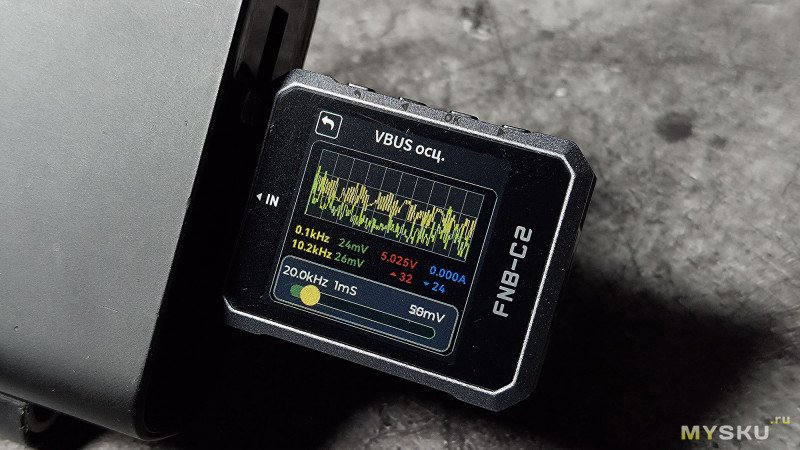

В режиме осциллографа регулируется развёртка по времени (от 10 мкс до 1мс), развёртка по напряжению подстраивается автоматически.

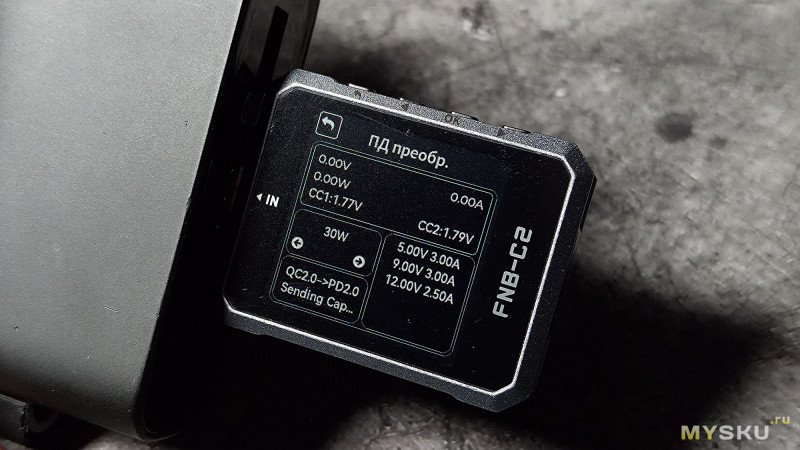

Преобразователь из QC в PD работает, как и должно.

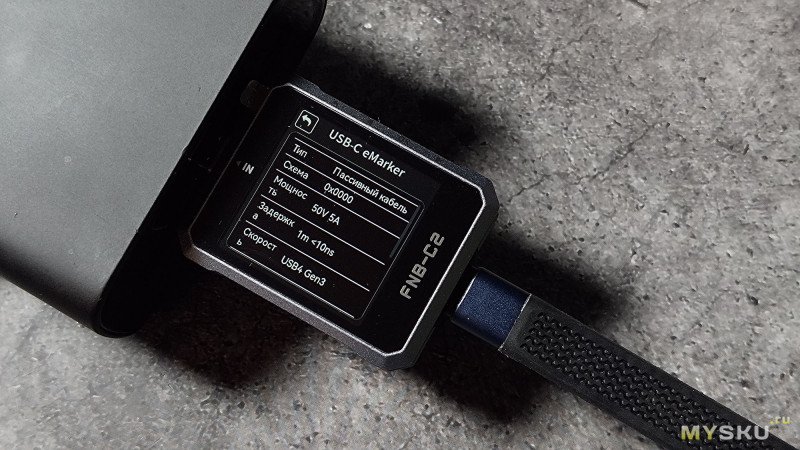

Скан чипа самого крутого USB-C кабеля, что у меня есть. Однако, есть странный момент, — сразу после вывода информации о PD-чипе, экран через пару секунд на тестер гаснет и выключается. Проверено на повербанках и двух блоках питания.

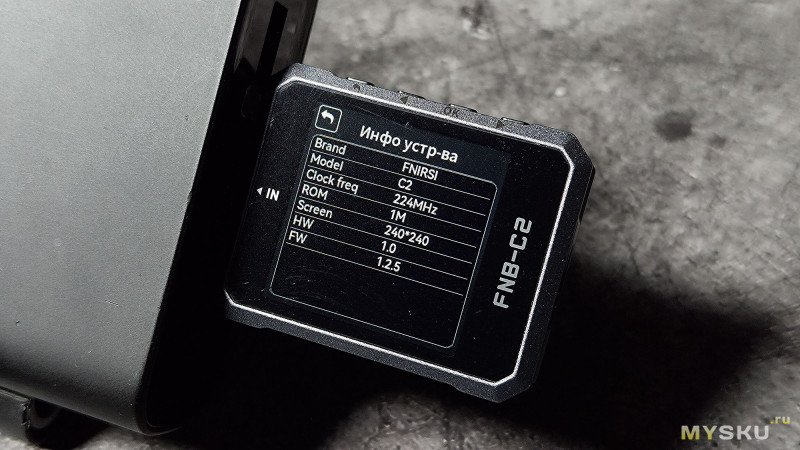

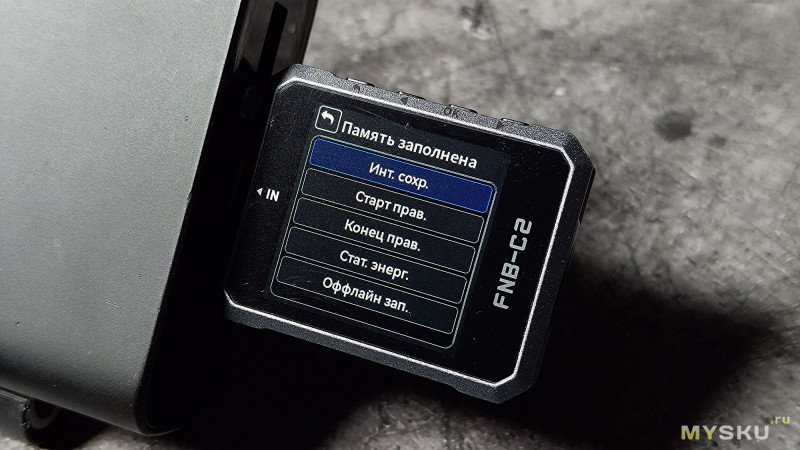

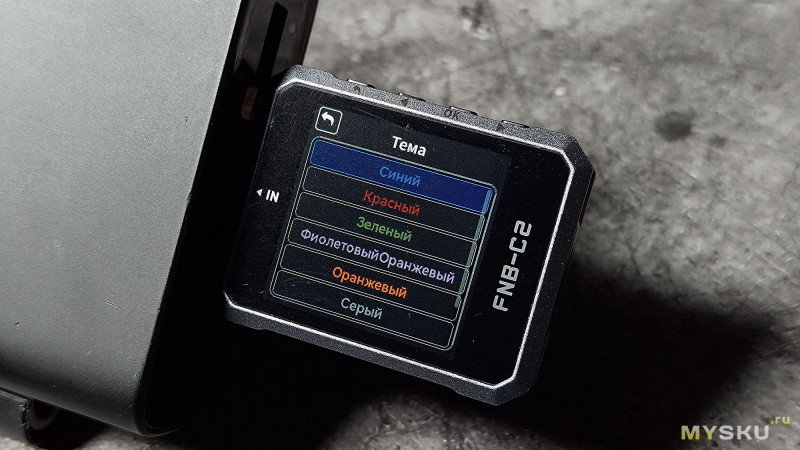

В настройках можно отрегулировать яркость дисплея, сменить язык, выбрать цветовую схемы темы, очистить память со статистикой, отключить экран загрузки. Прошивка стоит последняя 1.2.5, перед этим Fnirsi уже выпускал четыре прошивки для этого тестера.

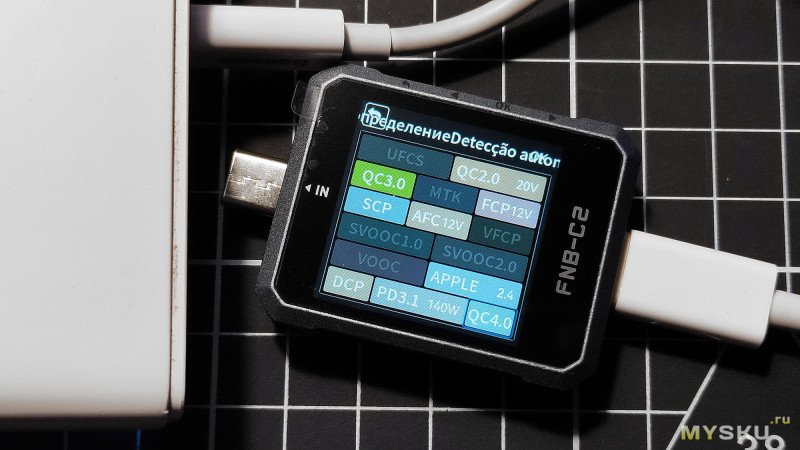

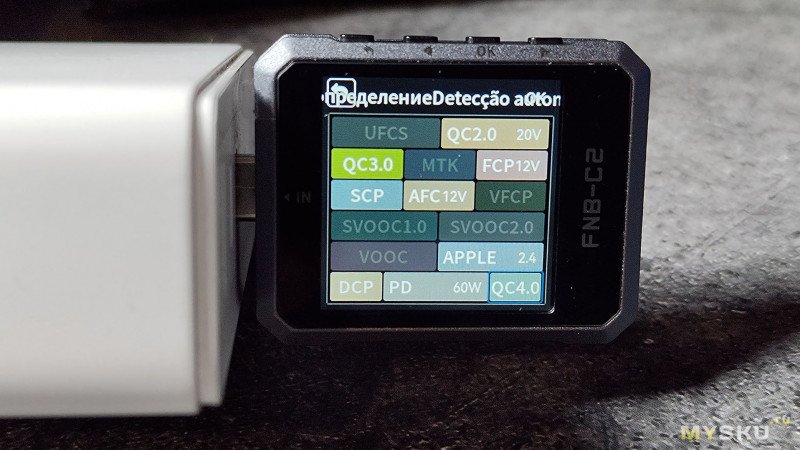

Теперь просканируем поддерживаемые протоколы у блока питания Baseus 140W. Список найденных выводит в виде плиточных сегментов. Но обнаружилась странность — на порту, который умеет выдавать 140В (28В / 5А), он показал почему-то только 60Вт. Установка эмулирования кабелей не влияет на итоги сканирования.

А вот если подключить тестер в обратном направлении через кабель, то искомые 140Вт адекватно определяются.

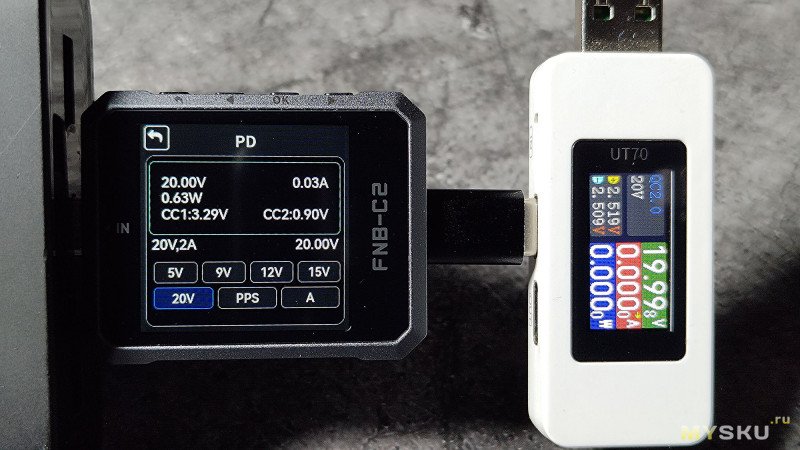

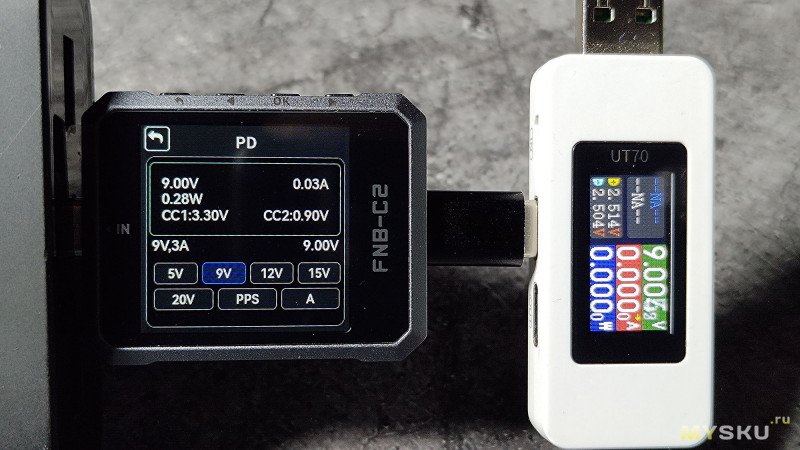

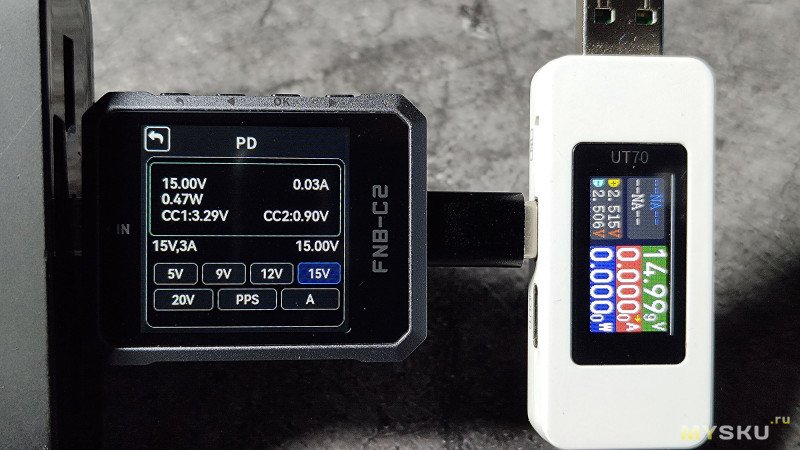

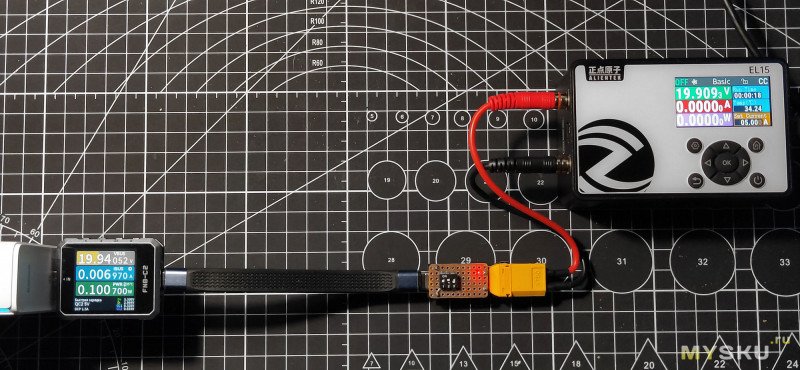

Ручной PD-триггер с выборкой напряжений работает только на экране выборки напряжений, то есть если поставить например 9/12/15/20В и выйти на основной домашний экран, то напряжение сбросится до дофолтных 5В.

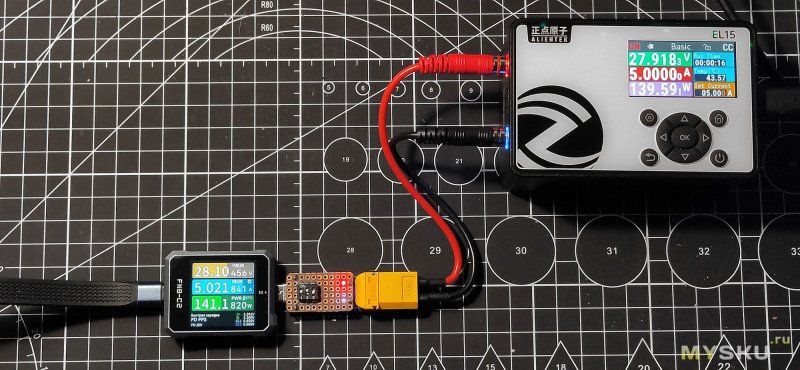

У меня есть внешний PD-триггер, который я покупал отдельно, и который поддерживает по верхнему пределу 28В, я подключил его к выходу тестера, подключённого к мощному порту блока питания Baseus 140W. Всё что от 5В до 20В, обозреваемый тестер адекватно через себя пропускает. Но стоит выставить на внешнем триггере 28В, тестер включает только 20В. Если убрать из этой цепочки тестер, то 28В включатся. Непонятно, может дело в прошивке.

В обратном направлении тестер наконец-то пропускает 28В, запрошенные внешним триггером.

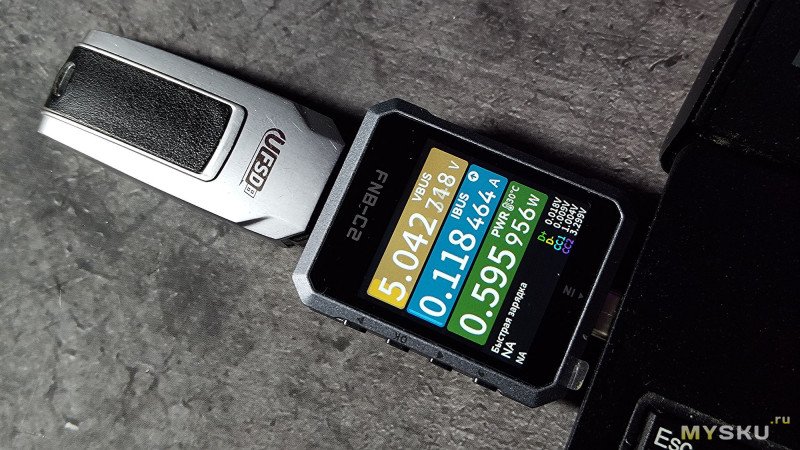

Подключил тестер в разъём USB-C в ноутбуке, а на входе флешку Orico, напряжение показывает

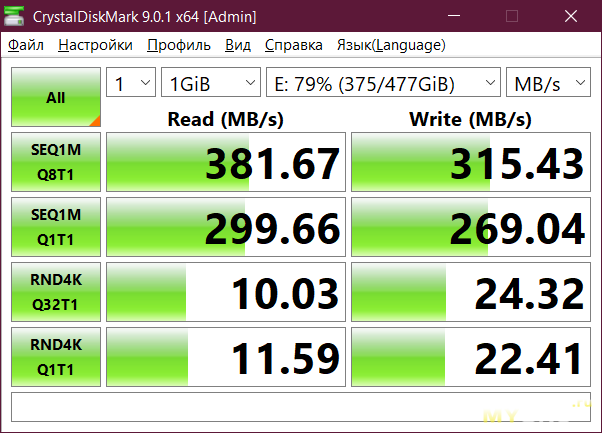

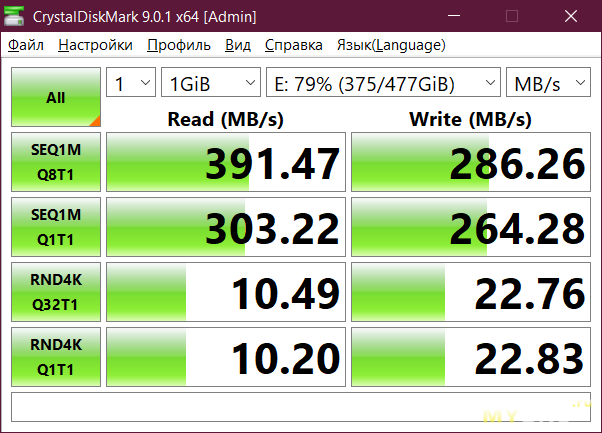

Флешка не самая быстрая, однако она на SSD-шном чипе, скорость обмена данными через тестер чуть поменьше, чем при прямом подключении в разъём.

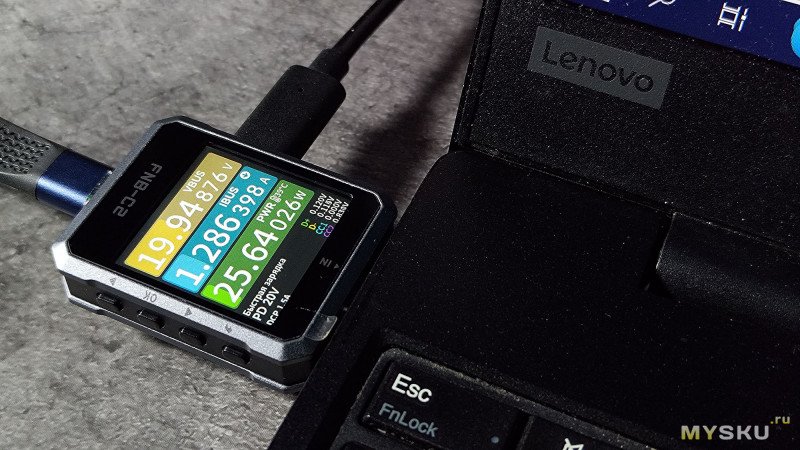

Ниже простой житейский сценарий — проверка процесса зарядки ноутбука. Здесь всё нормально.

Компьютерное ПО

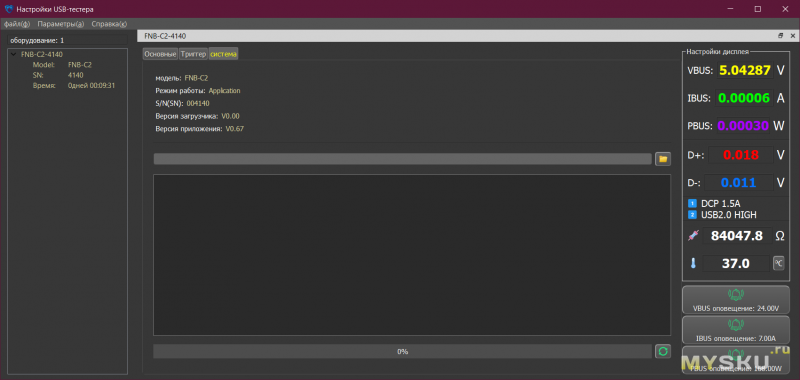

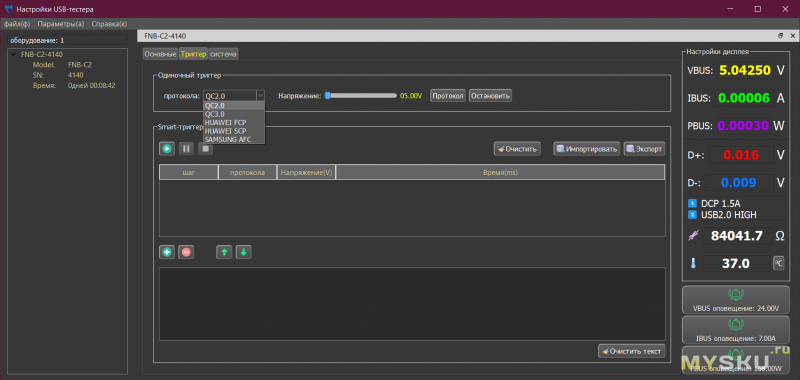

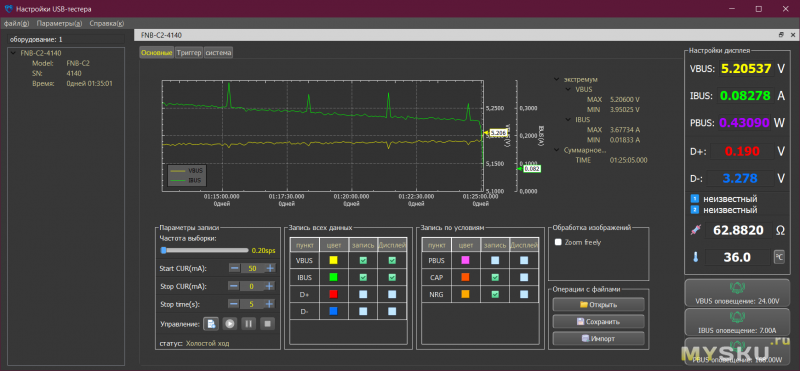

Приложение скачивается с этой страницы. Возможности стандартные — рисование кривых, настройка токов отсечки, вывод показания напряжений, тока, сопротивления, температуры, названия протокола, сохранения лога. Манипуляции с протоколами на второй вкладке.

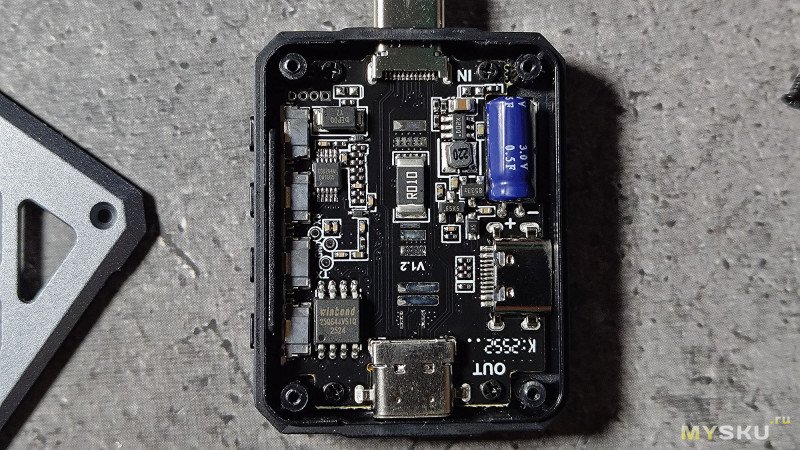

Разборка

Итоги

Основные функции у тестера работают, но удивило, что адекватно функционал раскрывается при обратном способе подключении через «женский» разъём USB-C, но через подключение по «мужскому» USB-C тот же опрос протоколов или попытка запросить 28В внешним триггером не срабатывают. Мне, как пользователю, хотелось бы не думать, какой стороной подключать тестер в разрыв цепи, но видимо придётся запоминать. Возможно, это нюанс моего образца или дело в прошивке, но это нужно учитывать. А вот то, что в первую очередь следовало бы исправить, так это:

— при подключении к источникам нужно удерживать кнопку (неудобно, нужен автозапуск)
— после сканирования протоколов на некоторых БП гаснет экран и выключается
— после сканирования чипа в PD-кабелях гаснет экран и выключается
— нет функции измерения сопротивления кабелей (желательно, но не обязательно)
