GaN зарядное устройство Ugreen X765 100W (6 портов)

Ugreen X765 — выносная GaN-зарядка на четыре USB-C и два USB-A порта, суммарно выдающими до 100Вт энергии (65Вт с одного порта + 35Вт с остальных портов). Среди особенностей данного ЗУ говориться о двух независимых блоках питания внутри, что должно решить проблему перезагрузки портов. Под катом, как обычно, тесты.

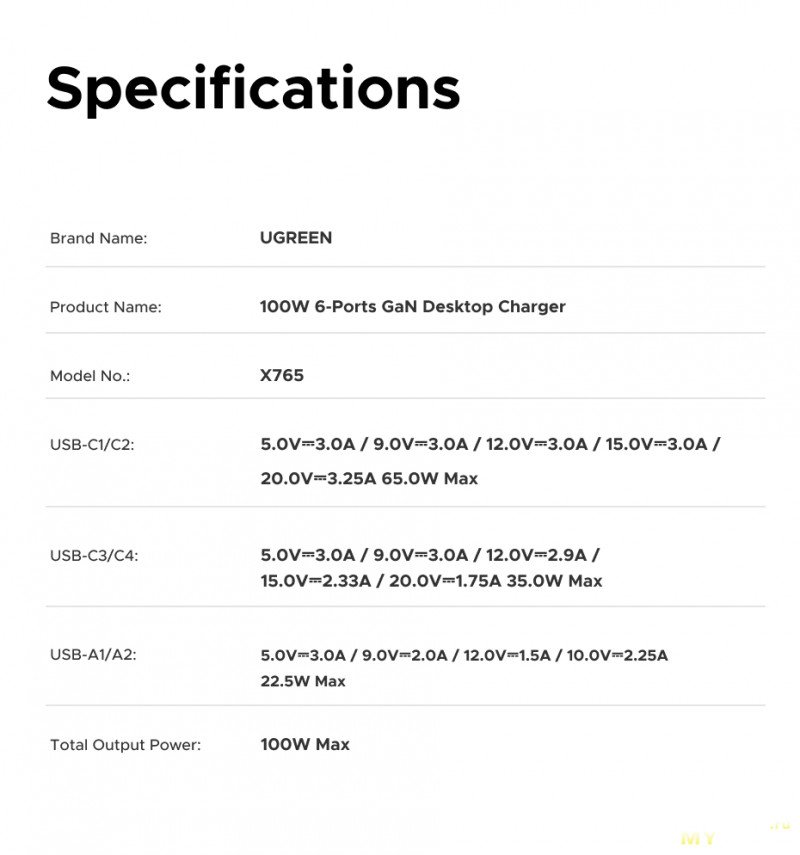

Характеристики

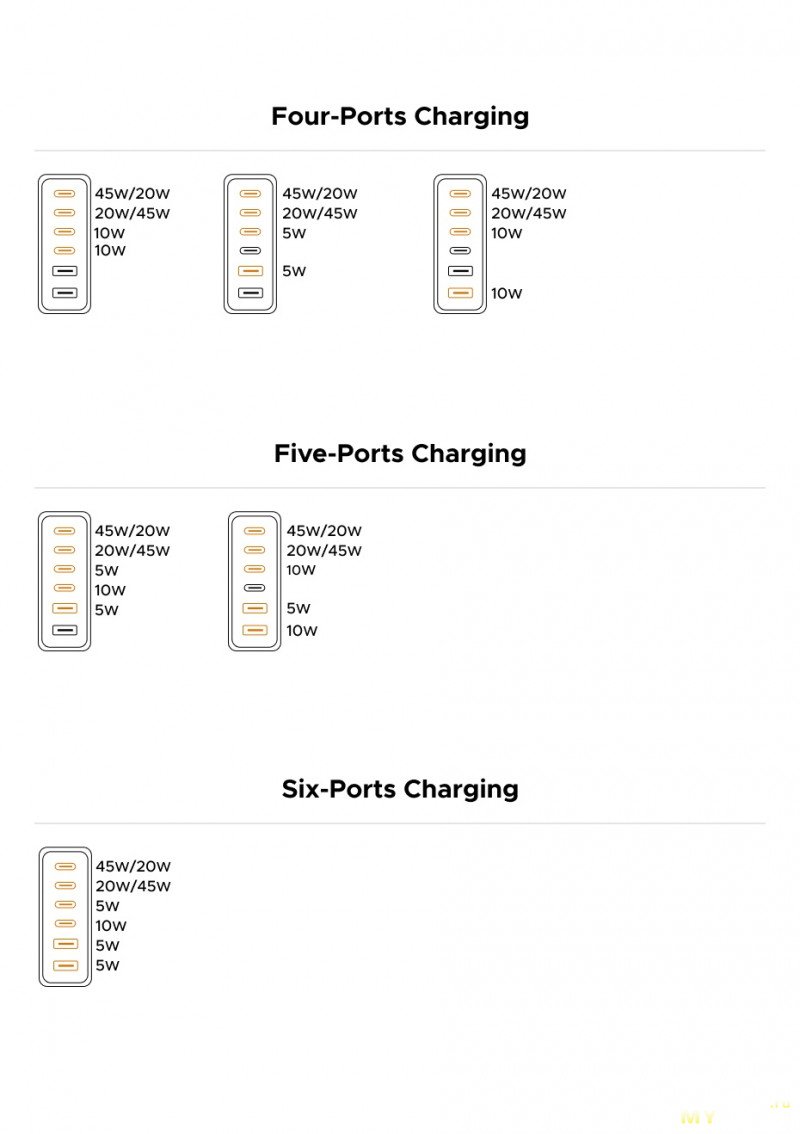

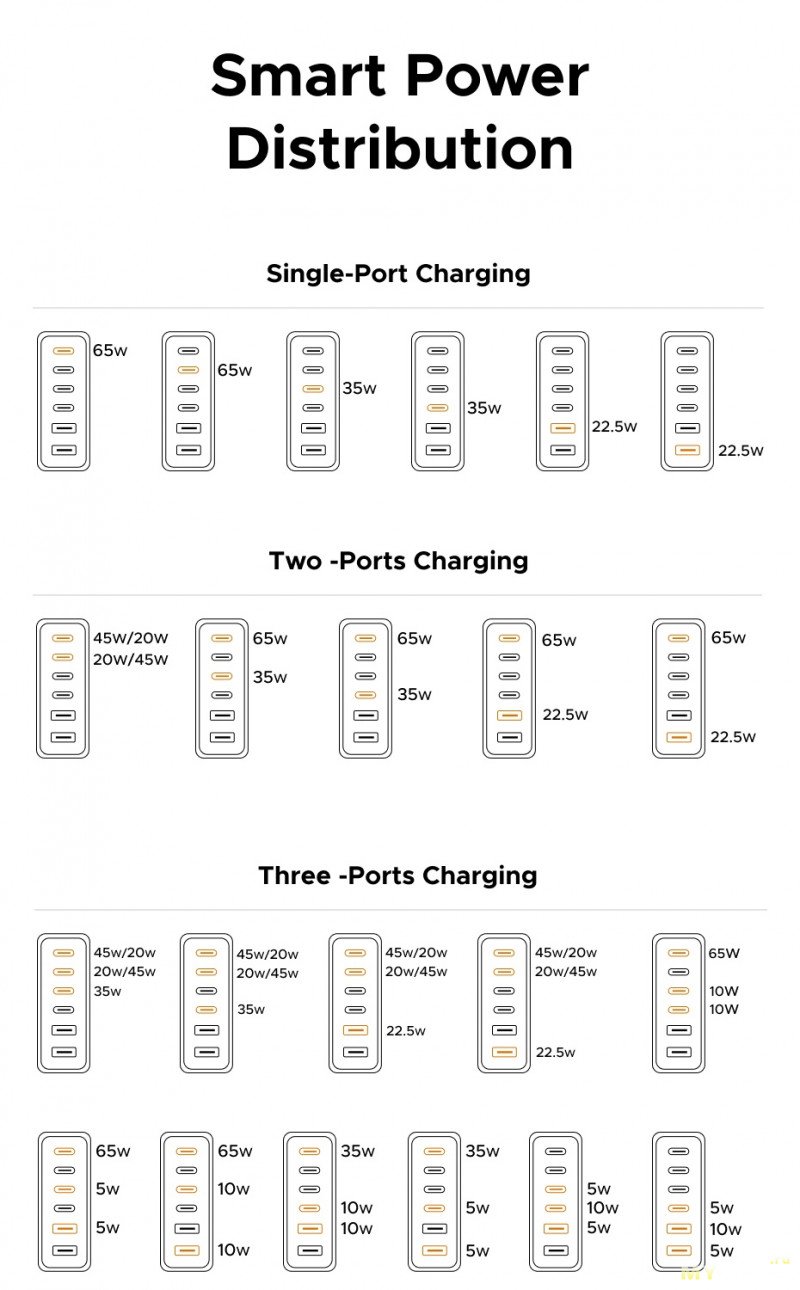

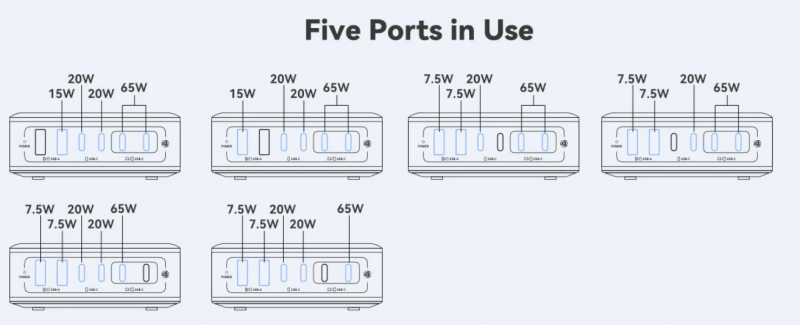

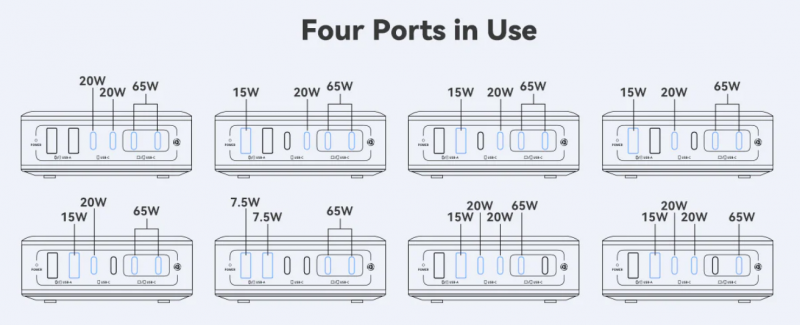

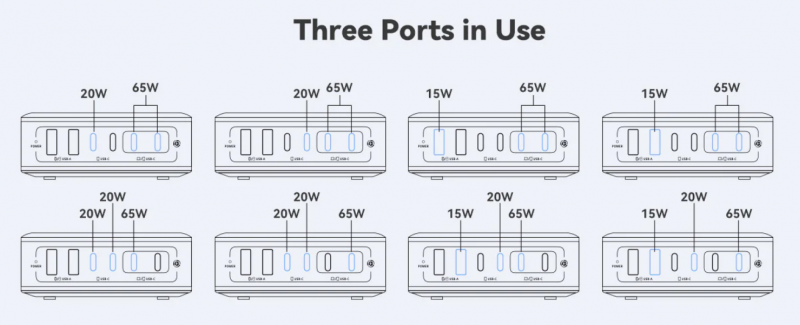

Схемы распределения мощности

Внешний вид

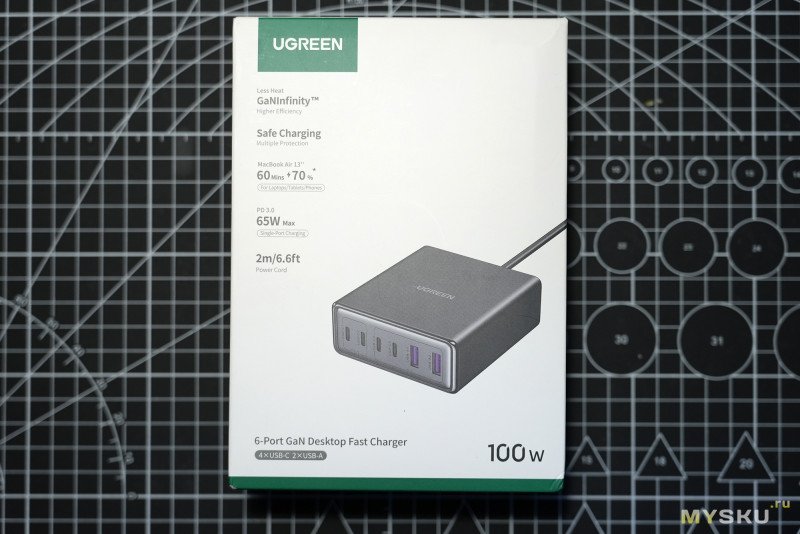

Зарядка упакована в фирменную коробку белого цвета.

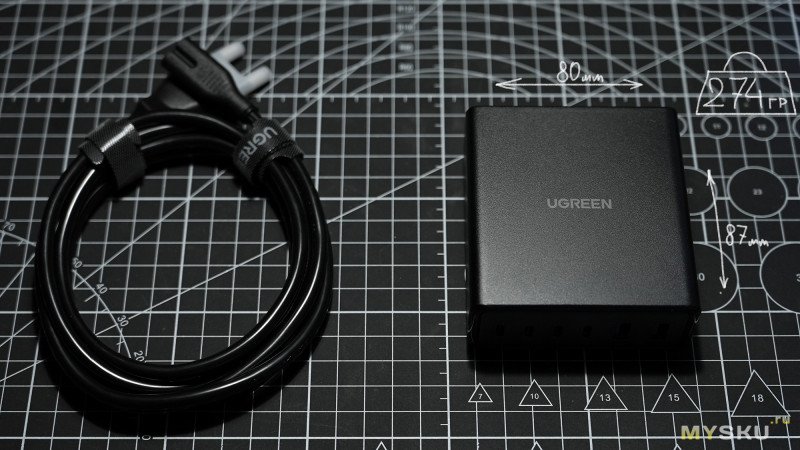

В комплекте отсоединяемый сетевой кабель со штекером C7 на евровилку и сама зарядка.

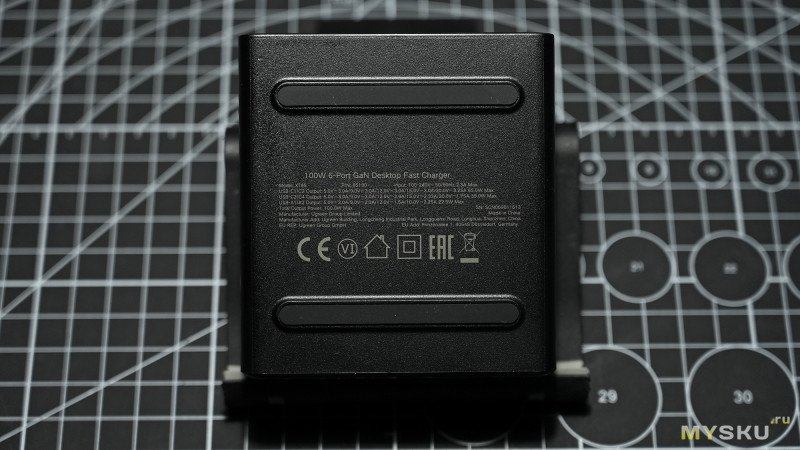

Корпус устройства целиком пластиковый. С одной стороны нанесён логотип Ugreen. На нижней стороне можно обнаружить две полоски резиновых ножек против скольжения по столу.

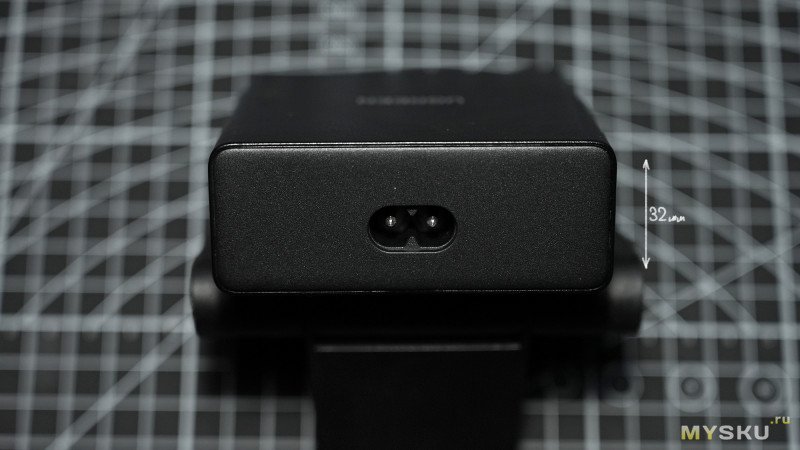

С торца посередине находится разъём C7 для подключения сетевого кабеля 230В

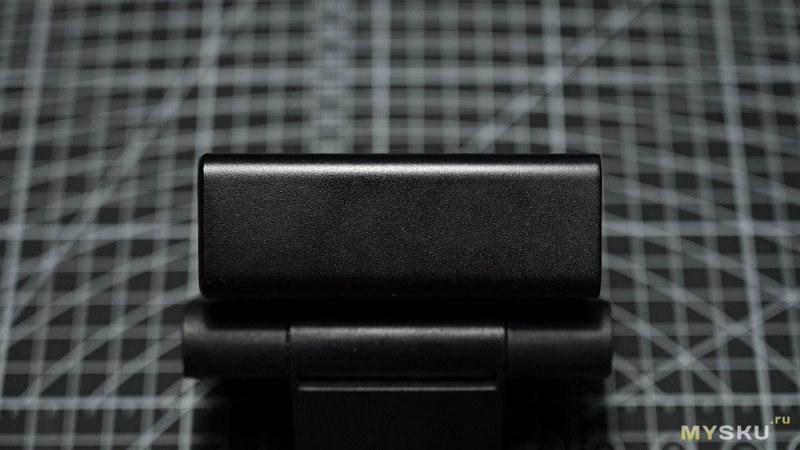

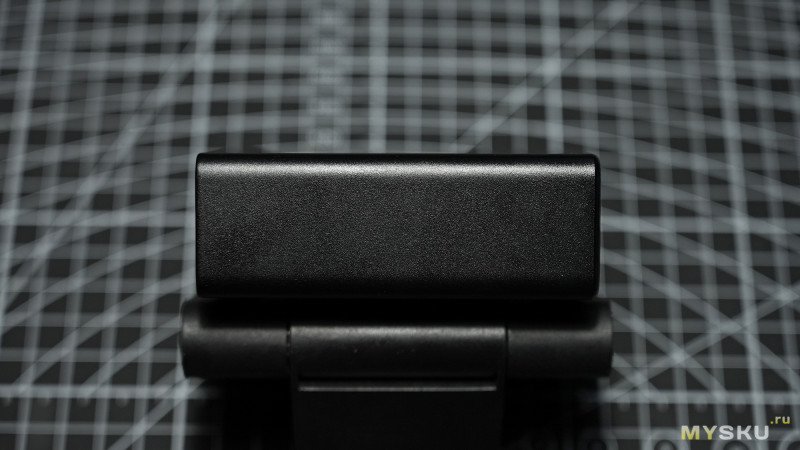

На симметричных торцевых сторона ничего нет, гладкие.

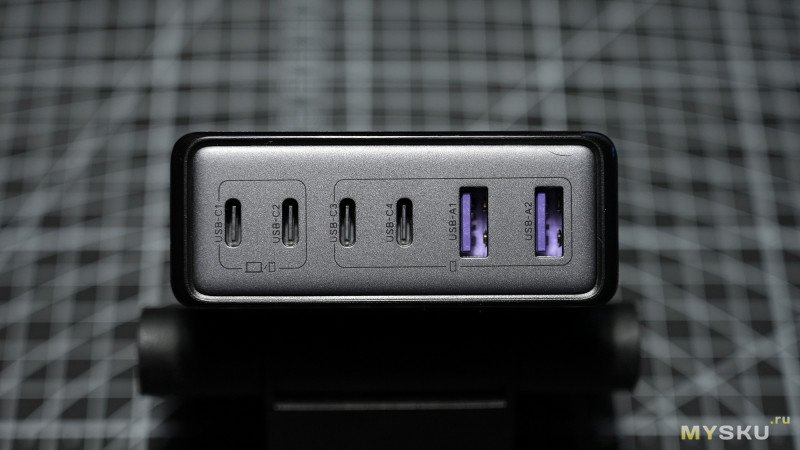

На оставшейся стороне находятся шесть USB-портов для подключения гаджетов для зарядки: 4х USB-C + 2x USB-A. Порты схематично разделены на две группы. Группа, включающая USB-C1 и USB-C2 — это самые мощные порты, которые выдают либо по 65Вт в одиночном режиме, либо 45Вт+20Вт при одновременном использовании (при условии, что остальные четыре порта не используются)

Тесты

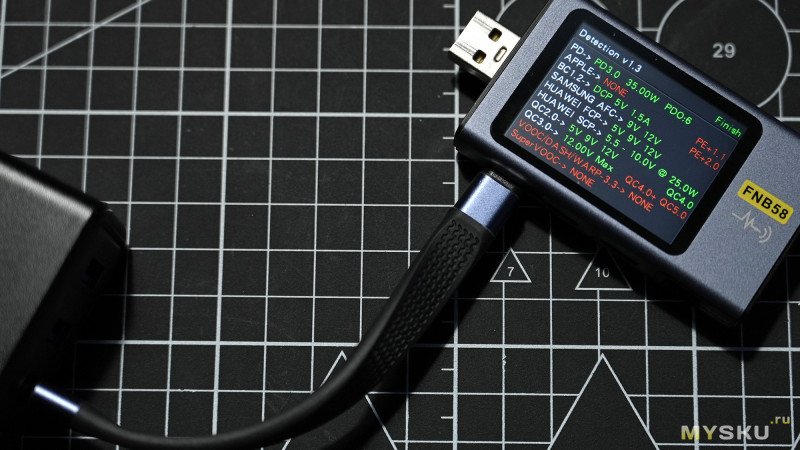

Как обычно, сначала просканируем разъёмы данные по протоколам быстрой зарядки.

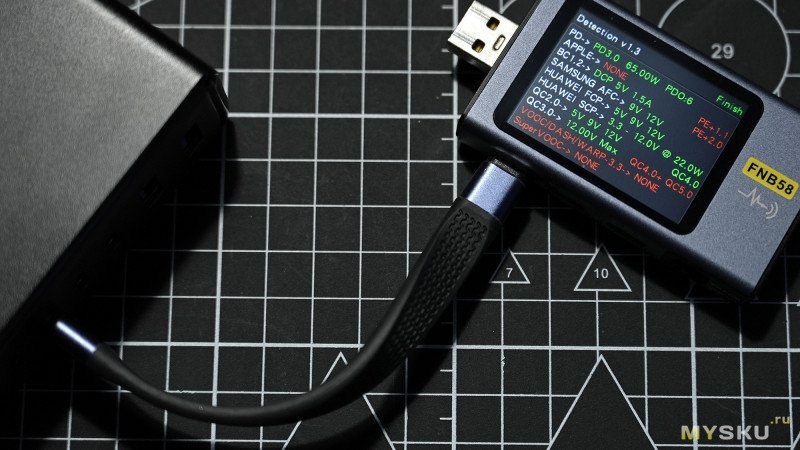

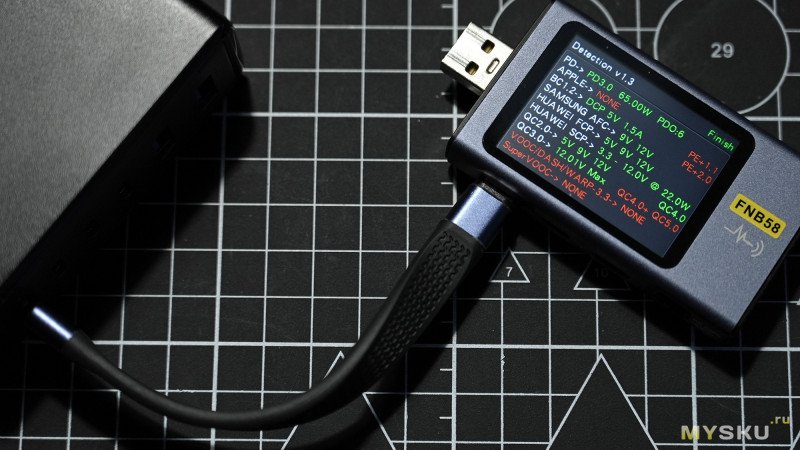

USB-C1, USB-C2

Одинаково. Поддерживается 65W в режиме PD. Oppo'вские протоколы не поддерживаются.

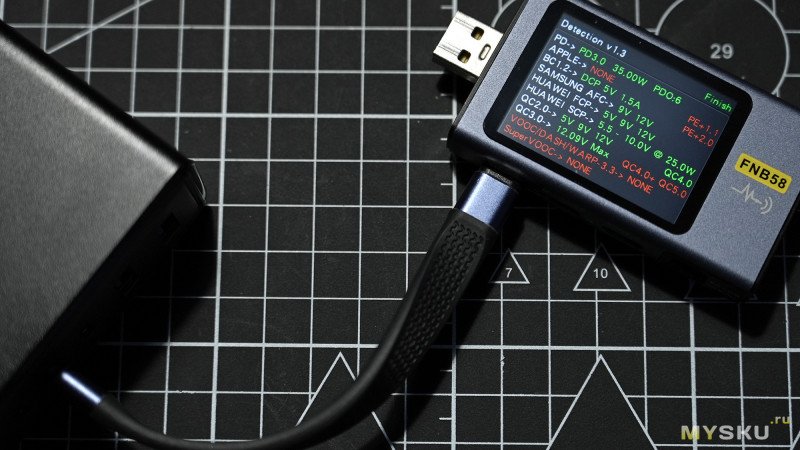

USB-C3, USB-C4

То же самое, за исключением предела поддерживаемой мощности, сниженного до 35Вт

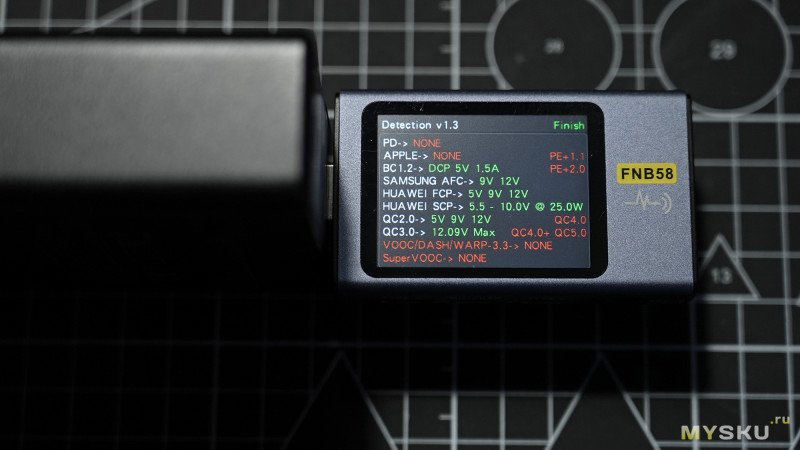

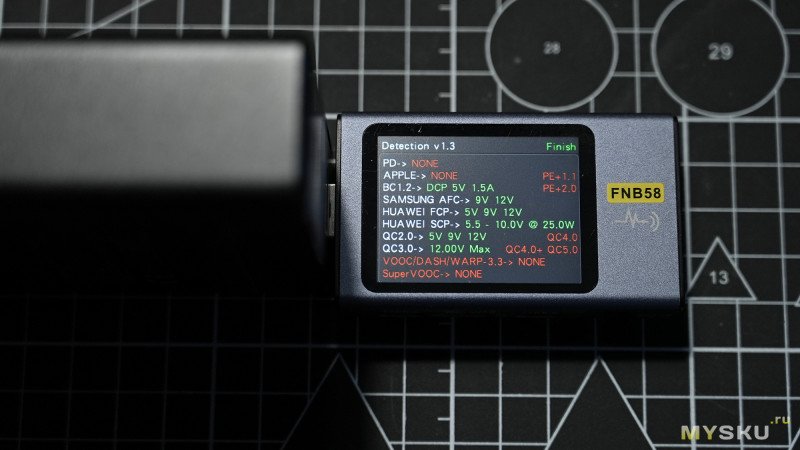

USB-A1, USB-A2

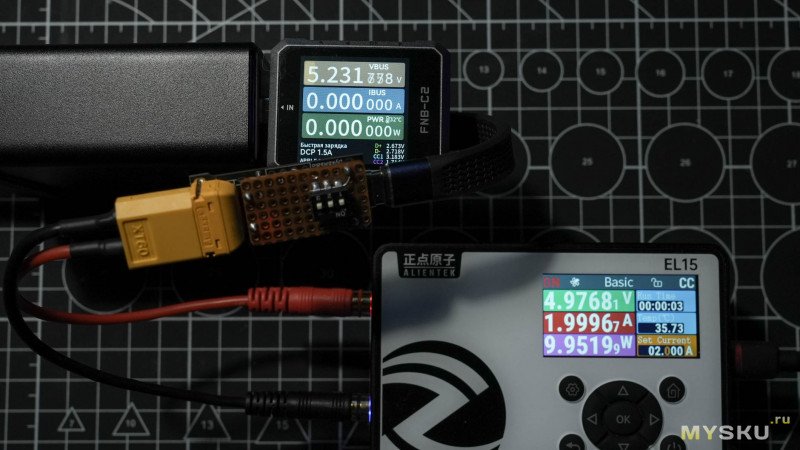

При подаче нагрузки на один разъём, холостое напряжение на другом порту поднимается на несколько тысячных долей Вольт.

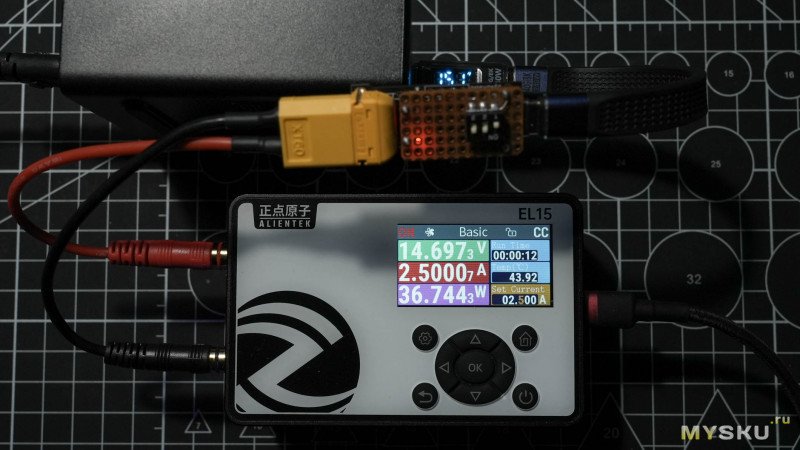

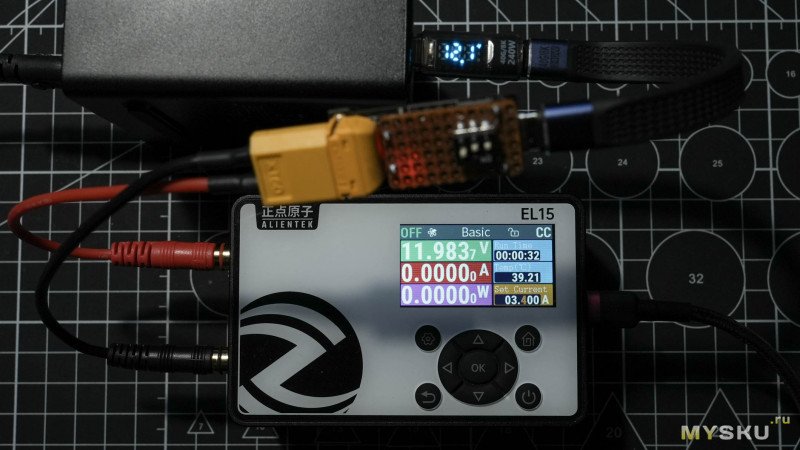

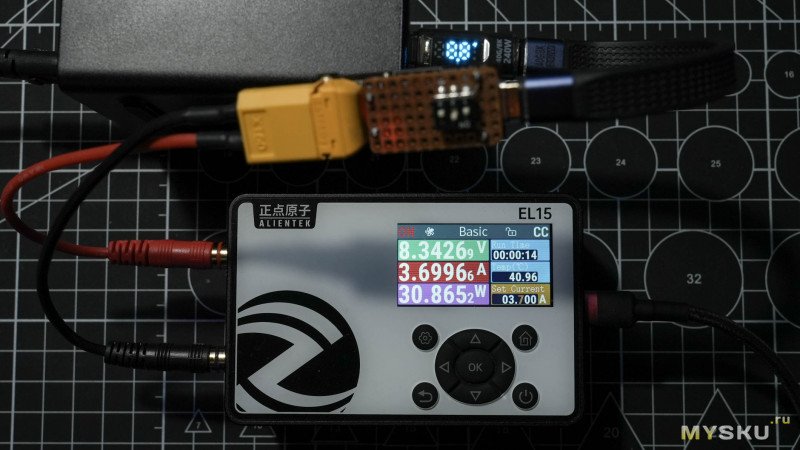

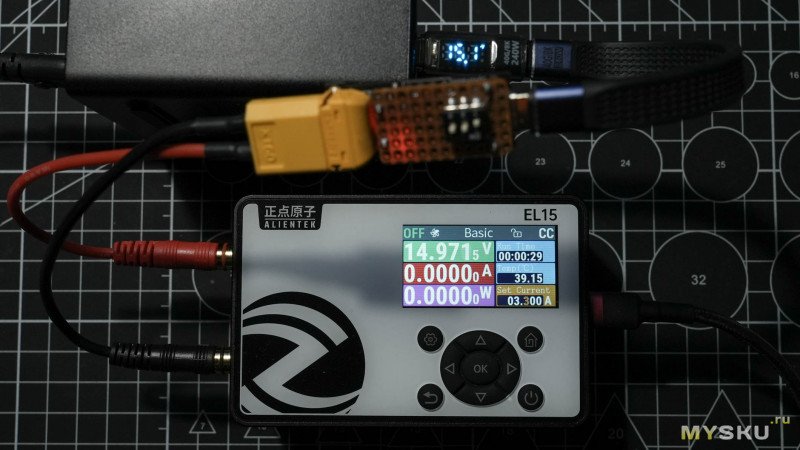

USB-C1 и USB-C2 одинаковы по пределам выдаваемых токов на разных напряжениях:

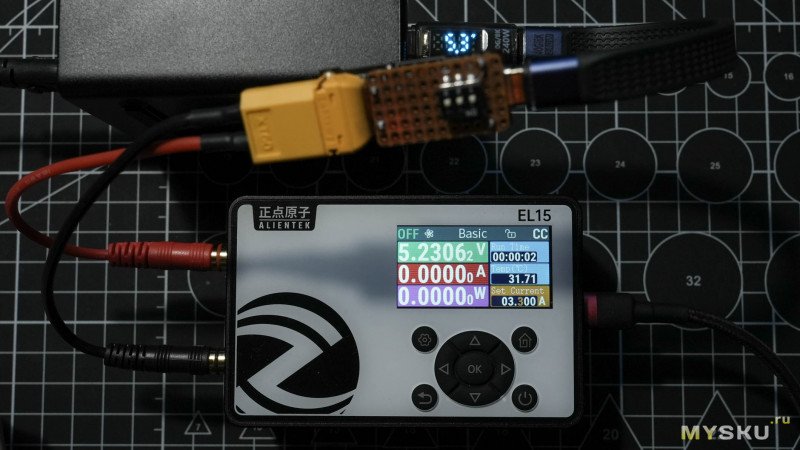

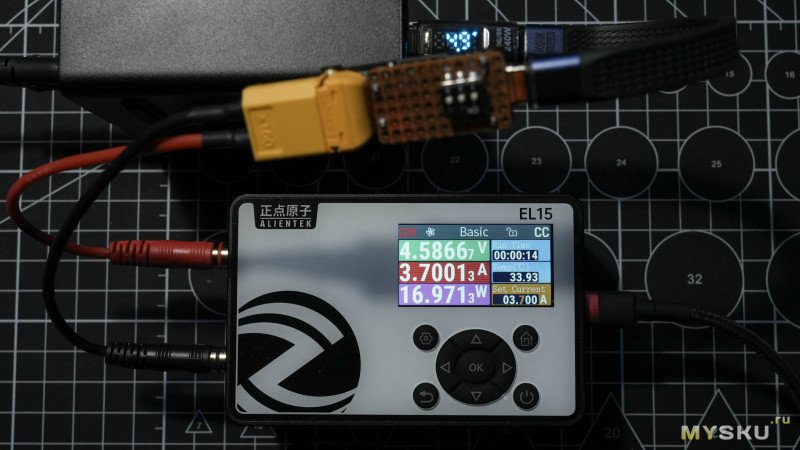

5В: 3.7А (по описанию 3А)

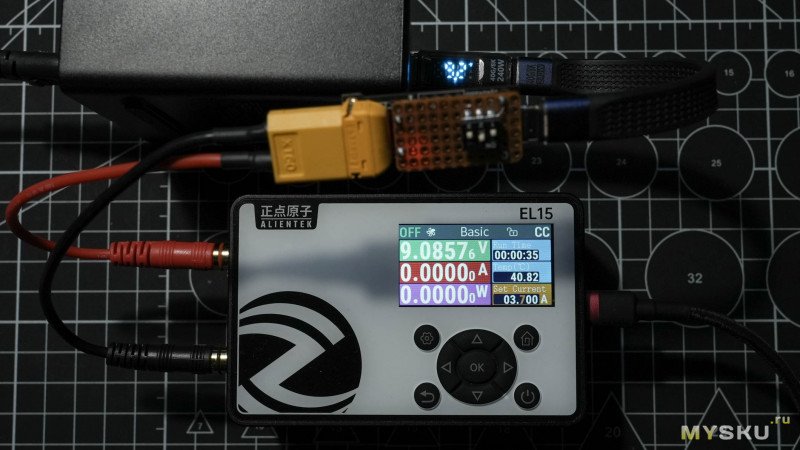

9В: 3.7А (по описанию 3А)

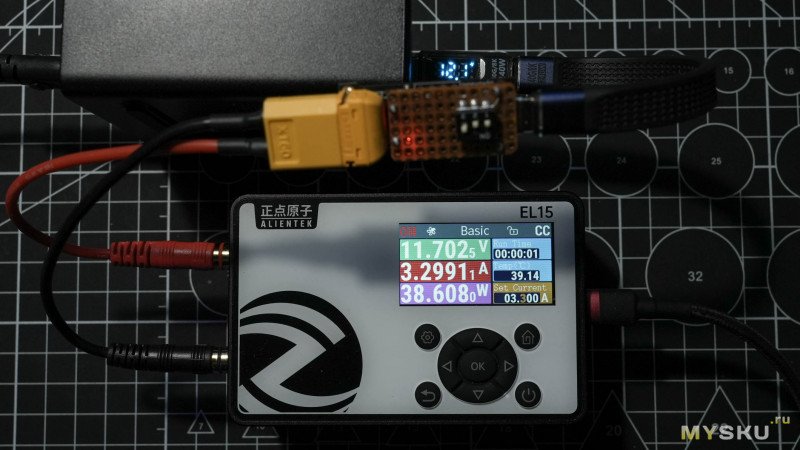

12В: 3.7А (по описанию 3А)

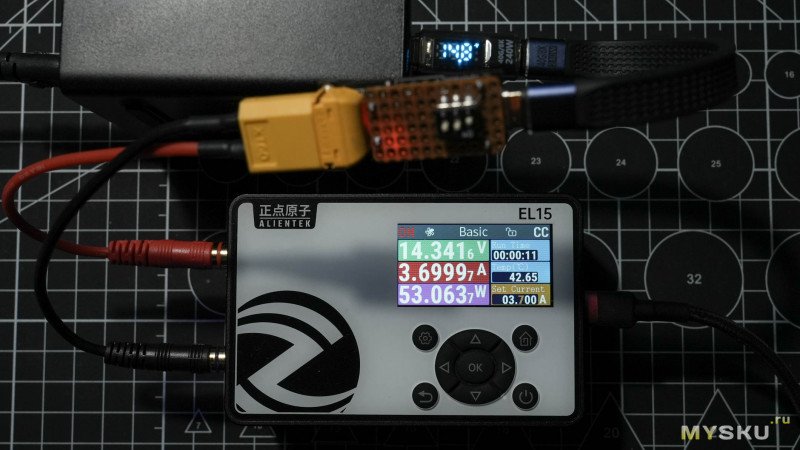

15В: 3.7А (по описанию 3А)

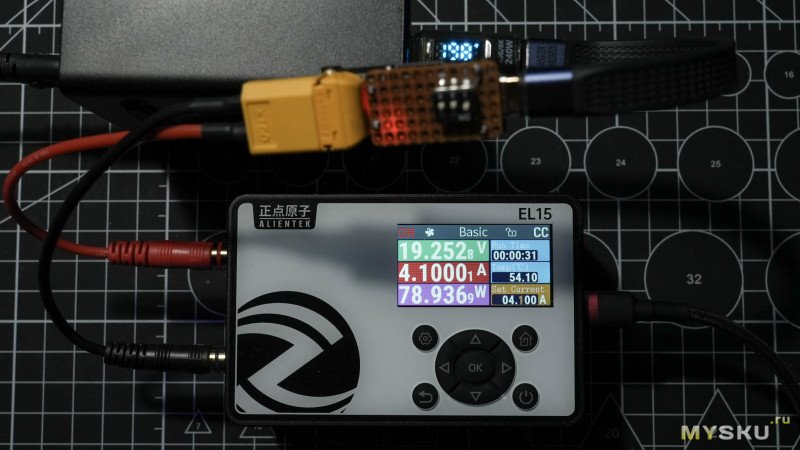

20В: 4.1А (по описанию 3.25А)


USB-C3 и USB-C4 по описанию характеристик ограничены 35Вт мощности, соответственно и токи здесь будут меньше. Поведение у этих двух портов одинаковое.

5В: 3.4А (по описанию 3А)


9В: 3.4А (по описанию 3А)

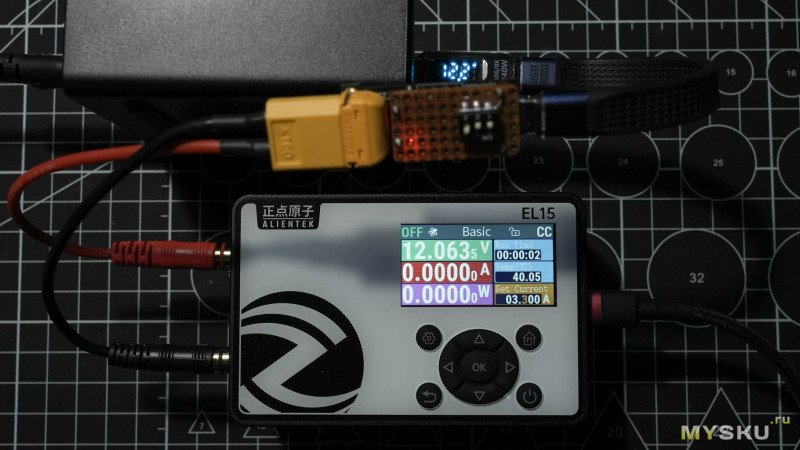

12В: 3.3А (по описанию 2.9А)


15В: 2.5А (по описанию 2.33А)


20В: 2А (по описанию 1.75А)


USB-A1 и USB-A2 тоже схожи по характеристикам.

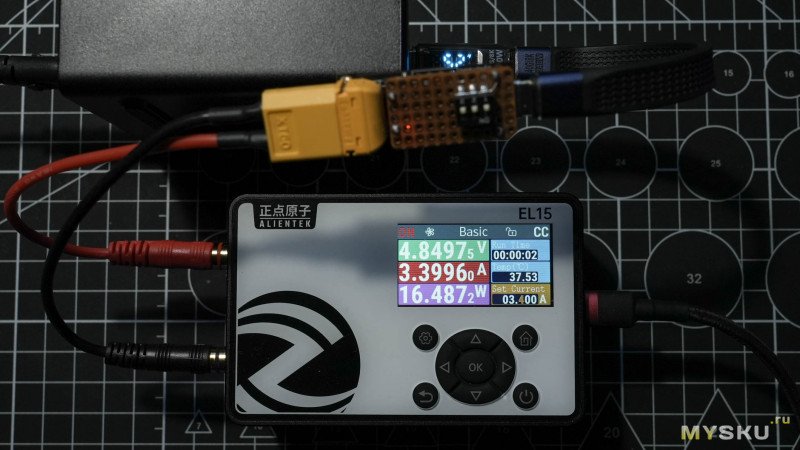

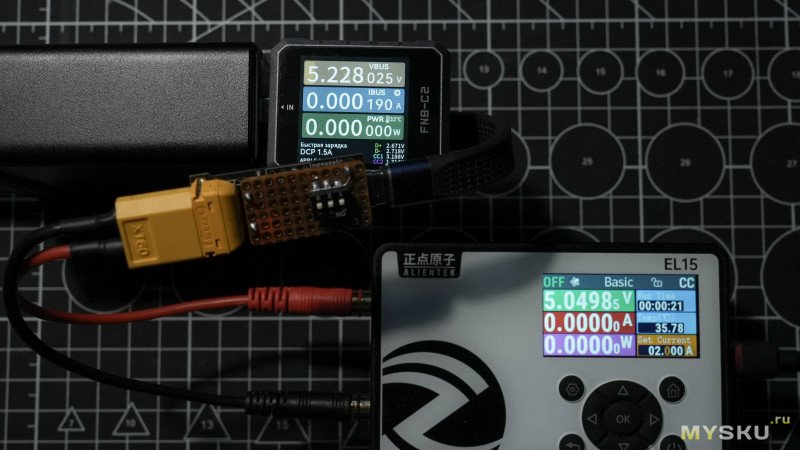

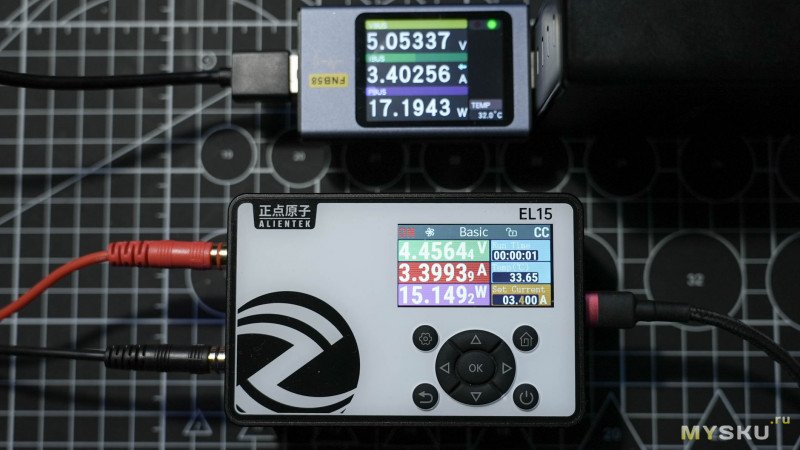

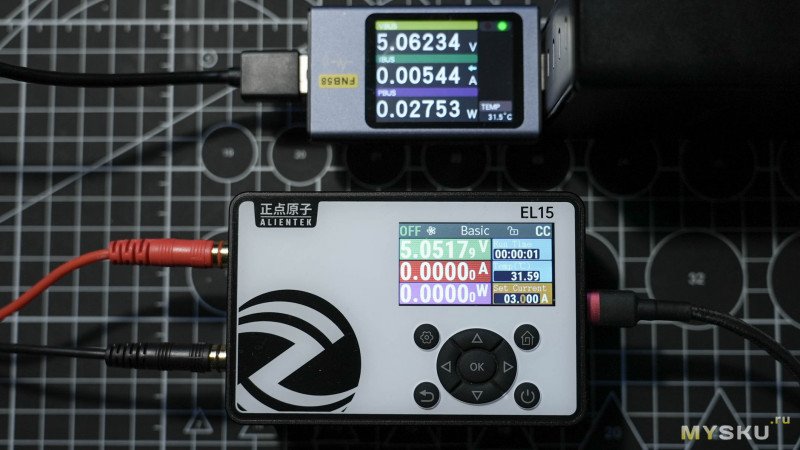

При 5В реальный предел по току 3.4А (по описанию 3А)

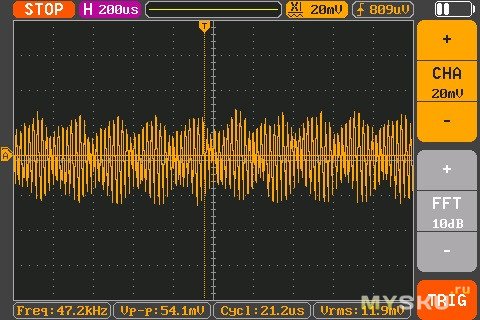

Осциллограммы

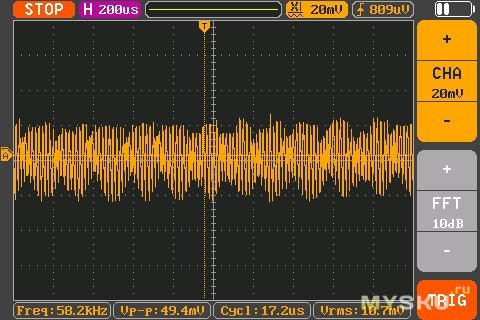

развёртка 20мВ / 200мкс

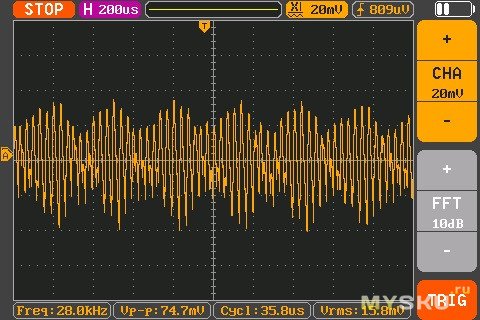

5В / 3А — пульсации ~ 75 мВ
9В / 3А — пульсации ~ 55 мВ
12В / 3А — пульсации ~ 55 мВ

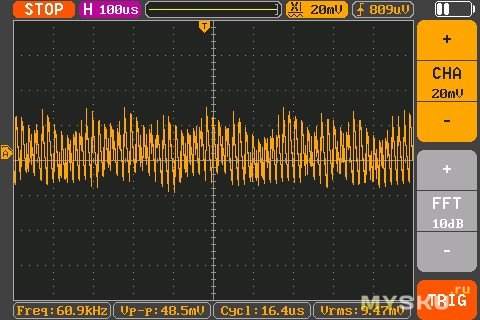

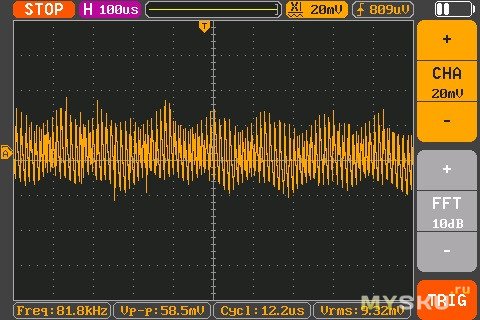

развёртка 20мВ / 100мкс
15В / 3А — пульсации ~ 50 мВ
20В / 3А — пульсации ~ 60 мВ

Нагрев

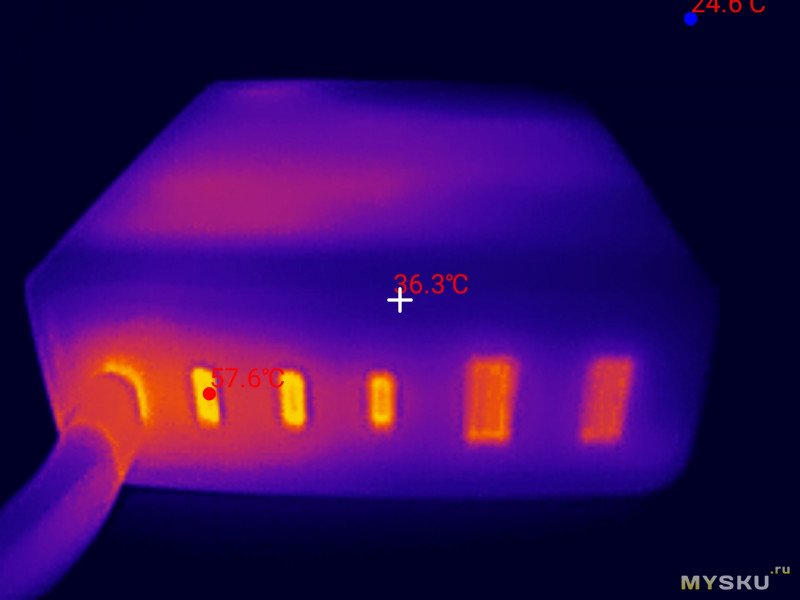

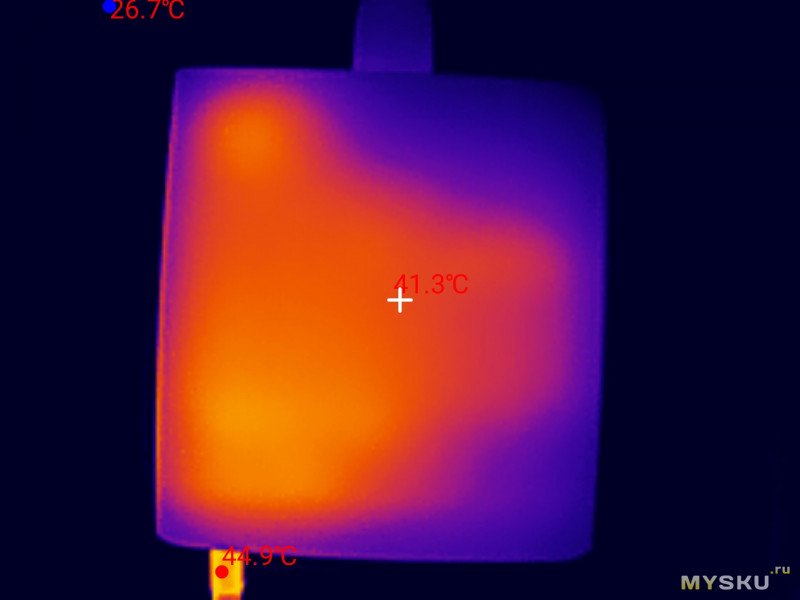

Нагрузка 4А при 20В на один порт, спустя 30мин около 58°С в соседнем порту.

Итоги

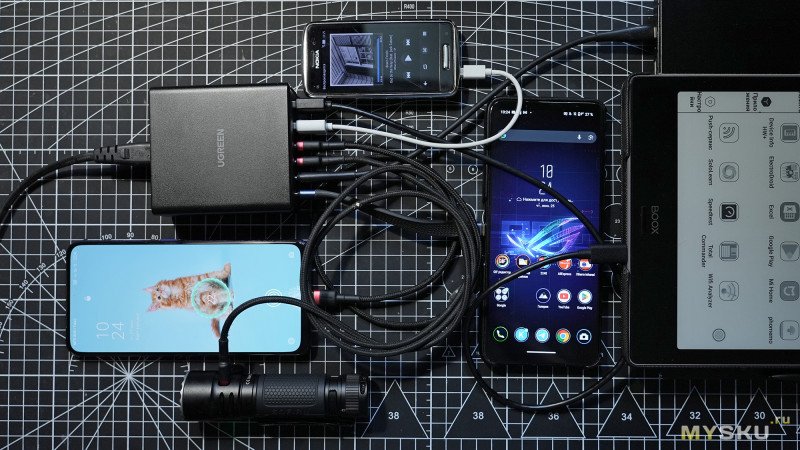

Зарядка будет интересна тем пользователям, кому нужно, чтобы букет проводов был сконцентрирован в одном месте и когда заряжать требуется много разных гаджетов (ноутбуки, смартфоны, планшеты, смарт-часы, наушники, ридеры). Блок питание не перегревается, по столу не скользит и да, порты не перезагружаются, если соблюдать момент с группами:

— активные C1/С2 не будут перезагружаться, если подключаем нагрузку к C3/C4/A1/A2
— активные C3/C4/A1/A2 не будут перезагружаться, если подключаем нагрузку к С1/С2
— в пределах отдельно взятой группы порты перезагружаются

Тем не менее, спасибо хотя бы и за такую реализацию. Вариант этого блока питания можно рассматривать, если планируется попутно запитывать технику, критическую чувствительную к обесточиванию, как например миниПК или IP-камеры.
