Переходник XT60 - USB-C со встроенным PD-триггером 20В
- Цена: 120р.
- Перейти в магазин

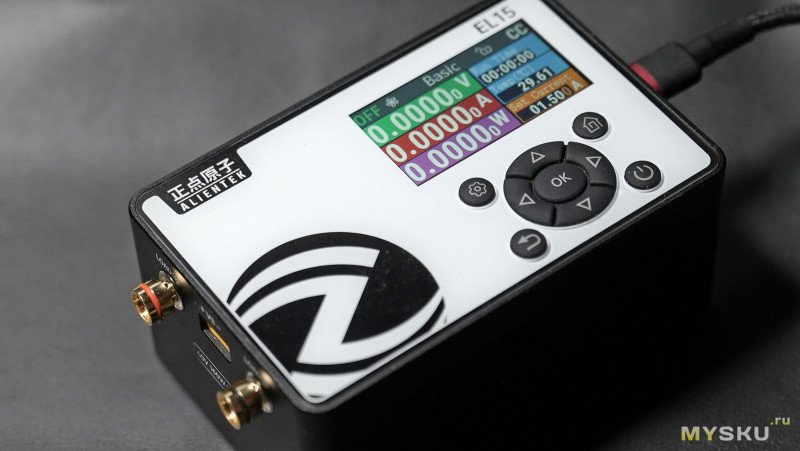

Не то, чтобы была острая необходимость в этом переходнике, но в качестве резервного варианта всё же заказал для электронной нагрузки Alientek. Переходник с XT60 на USB-C (Female-Female). Встроенный триггер на 20В (на 28В не было, но какой уж был).
Переходник приехал в обычном пакете. Хотя заказывал на почту, но почему-то приехало в «магнит», пришлось прогуляться.

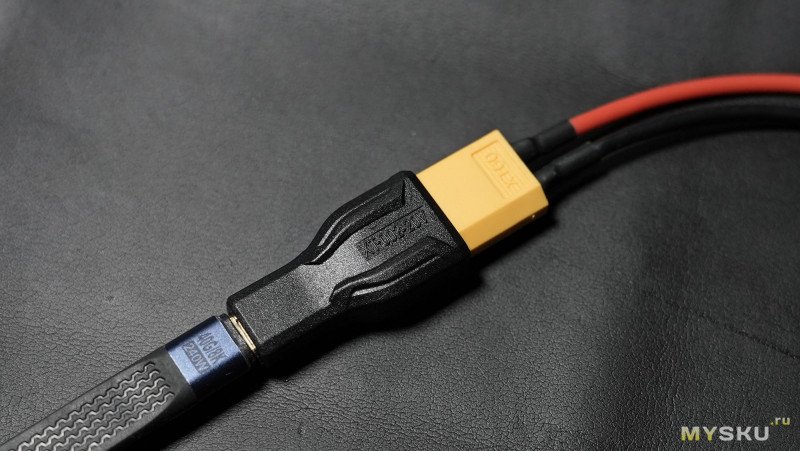

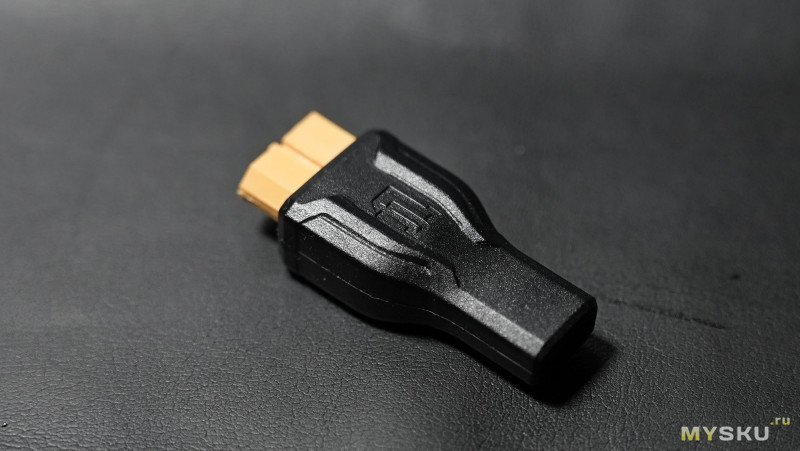

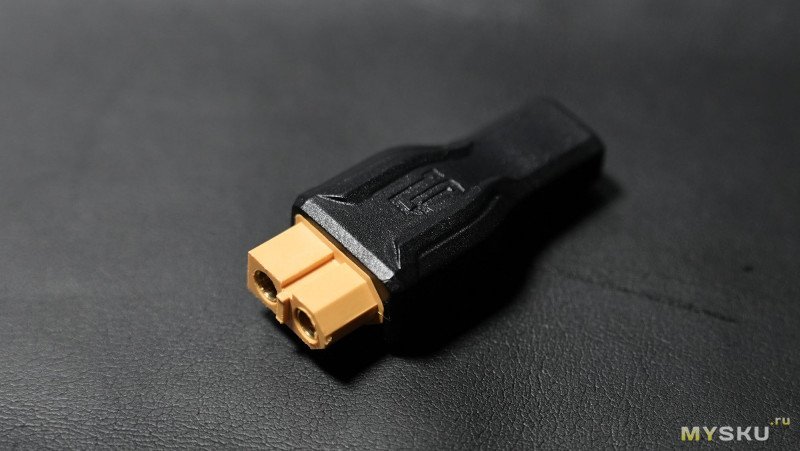

Кожух сделан из жёсткой резины.

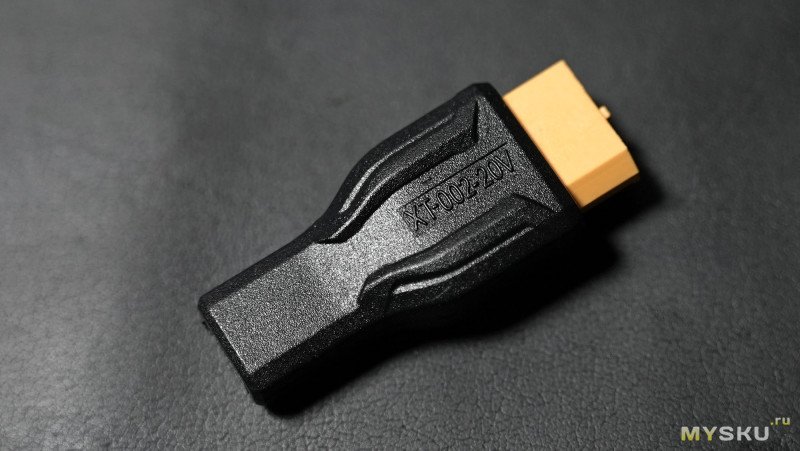

Снаружи надпись XT-002-20V (последнее намекает на напряжение, которое запрашивает триггер с источника питания, к которому подключается переходник по кабелю)

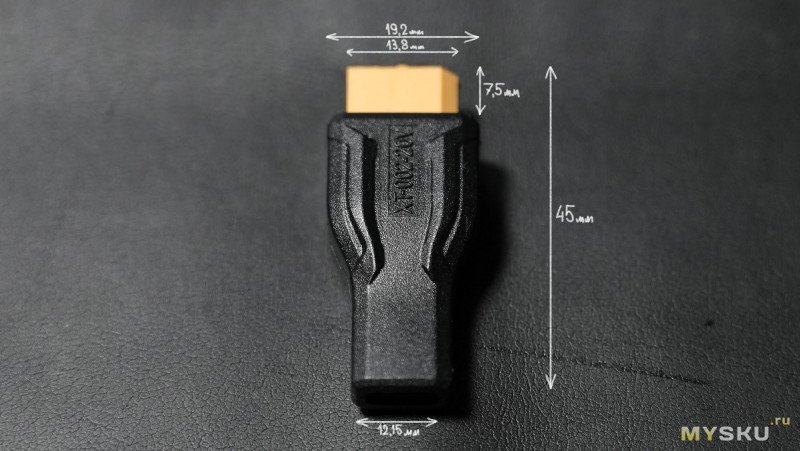

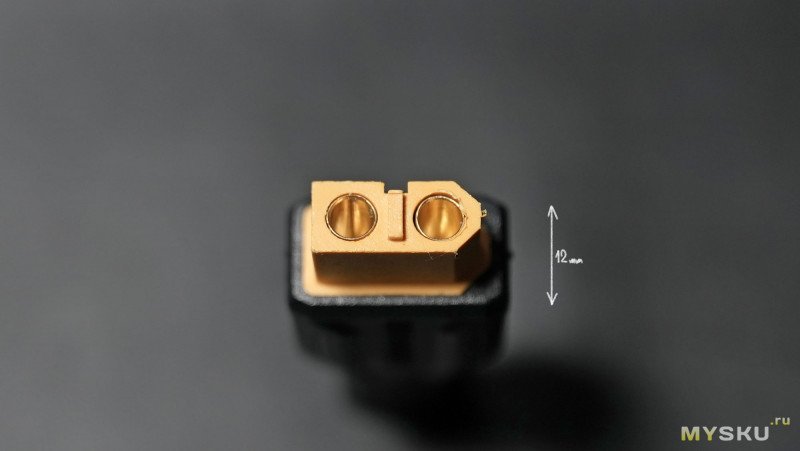

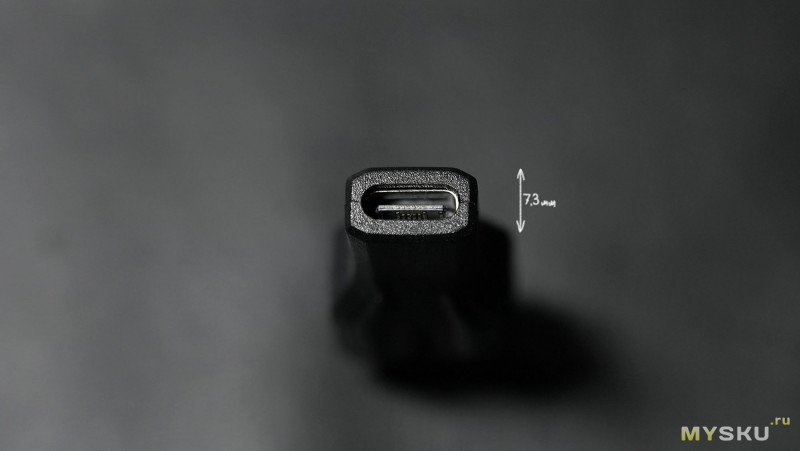

Размеры.

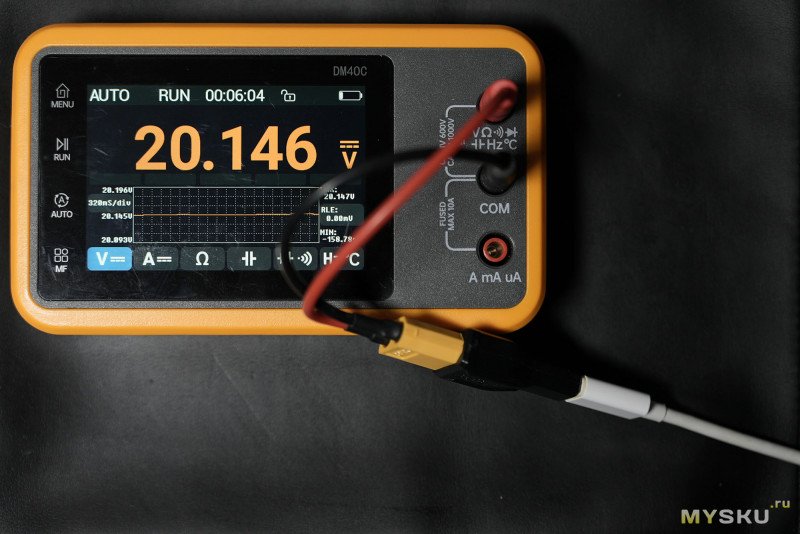

Проверим как и что он запрашивает с блоков питания. Если подключить к продвинутому USB-C выходу на блоке питания, то на выходе будет 20В, как и полагается.

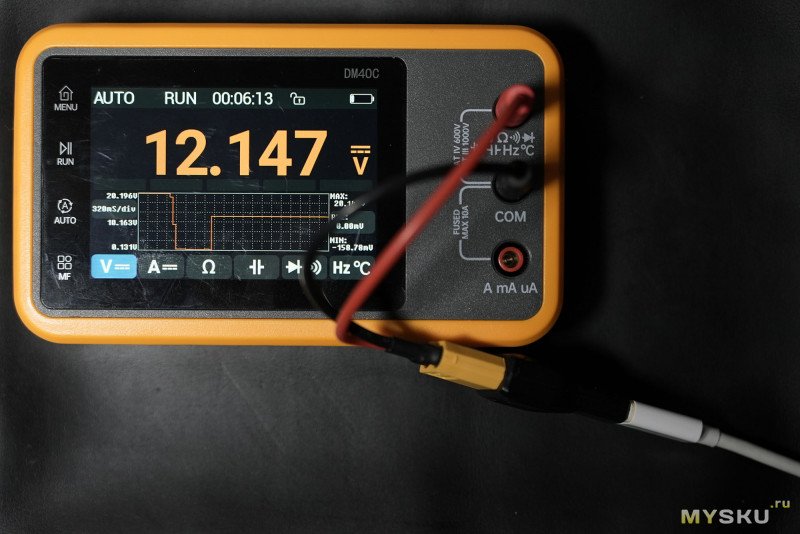

Другой USB-C выход, предел на котором максимум 12В — их триггер в переходнике и запросит.

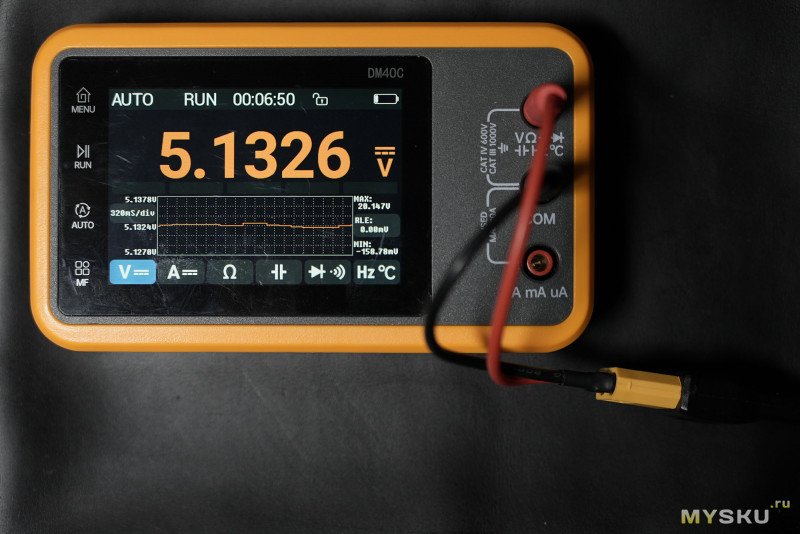

Если подключить к USB-A порту посредством переходника USB-C <-> USB-A, то на выходе будет 5В. Оно и понятно, QC-триггера здесь и не заявлялось.

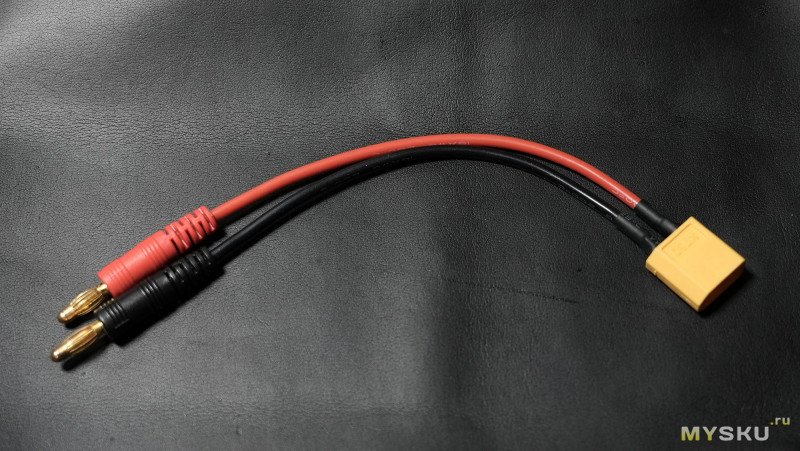

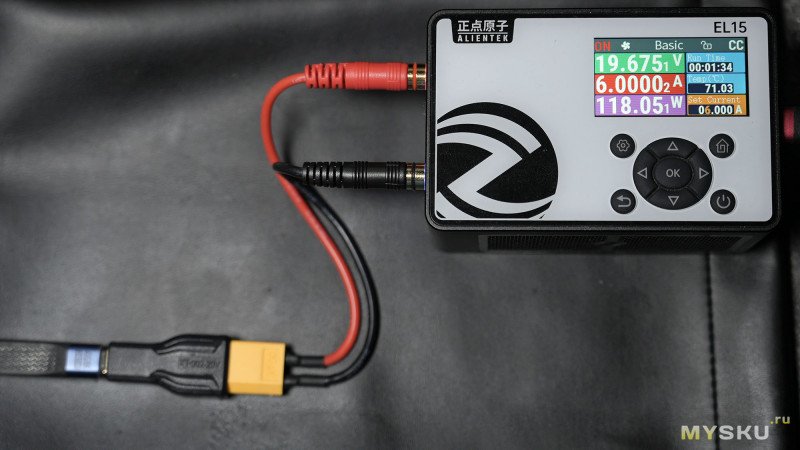

К нагрузке буду подключать через переходной провод с XT60 на «бананы»
Немного тестов.

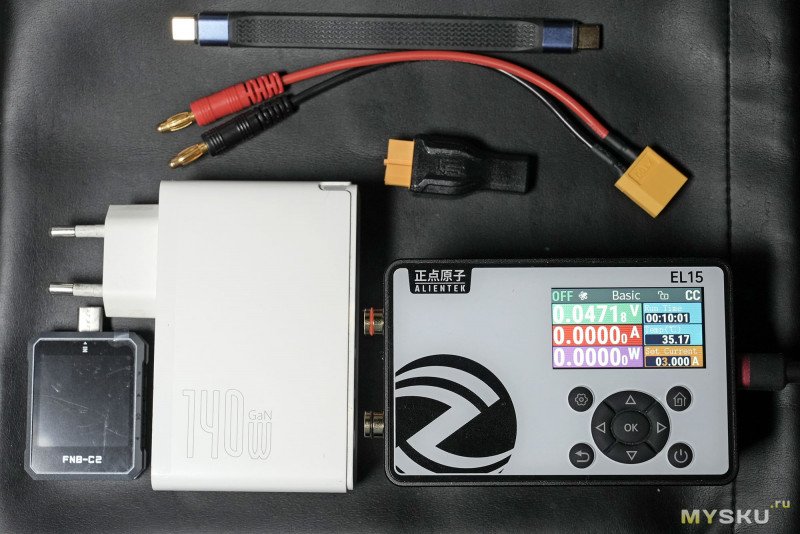

Переходник подключил к БП Baseus 140W через мощный шнурок с заявленной пропускной «выносливостью» 240Вт. Сам же переходник рассчитан до 100Вт.

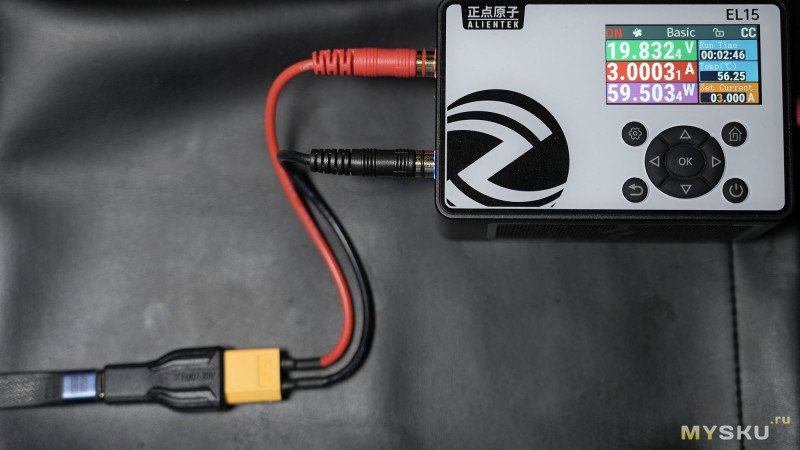

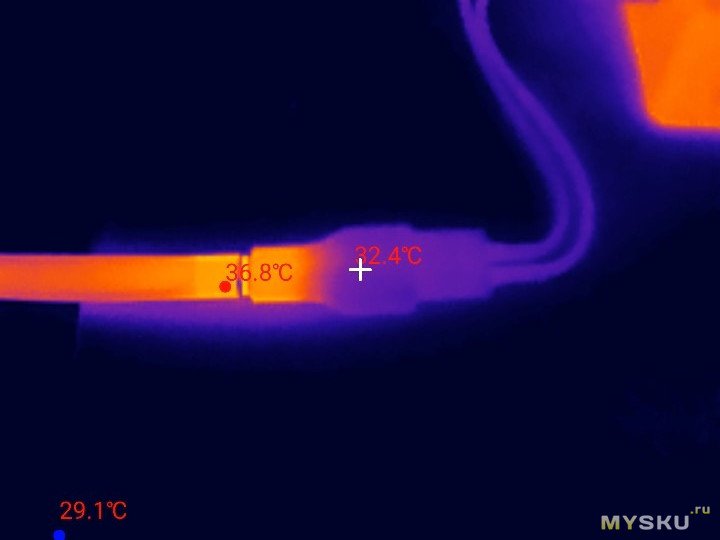

20В, 3А на 10мин

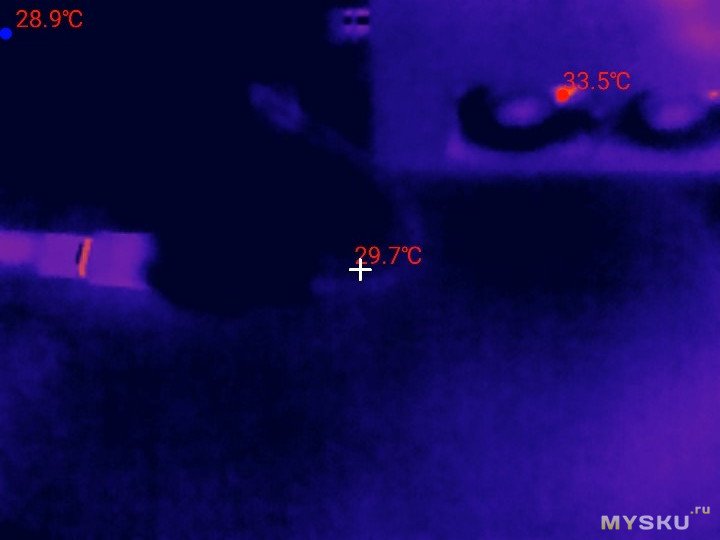

Нагрев около 37°С. Основная точка нагрева в месте подключения кабеля USB-C в разъём.

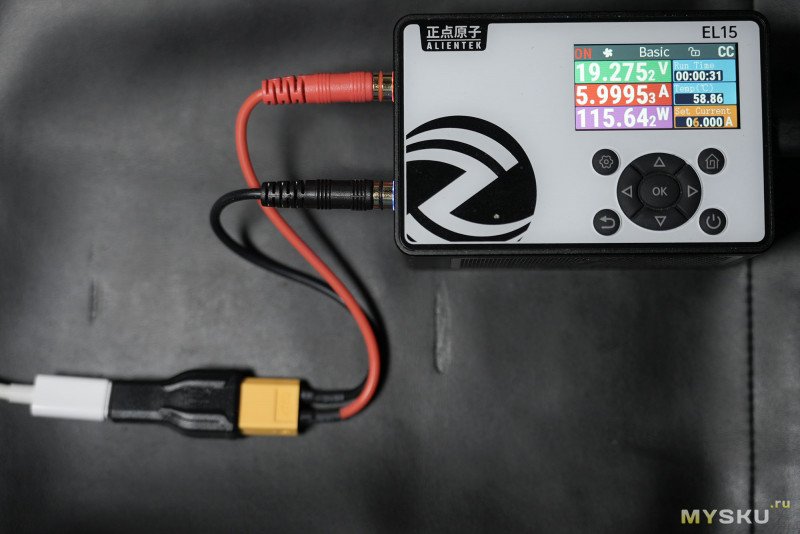

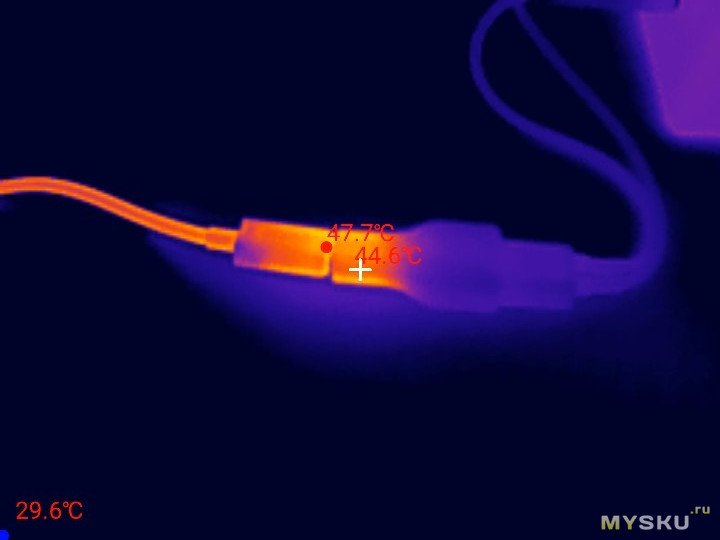

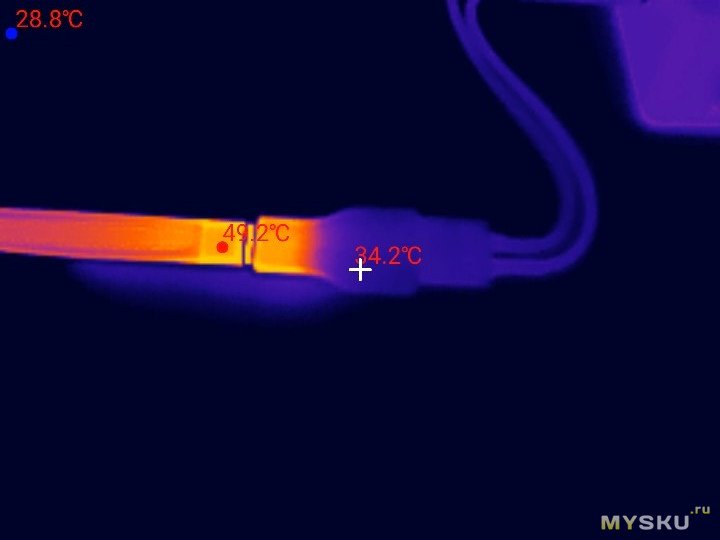

20В, 6А на 10мин
Нагрев около 50°C

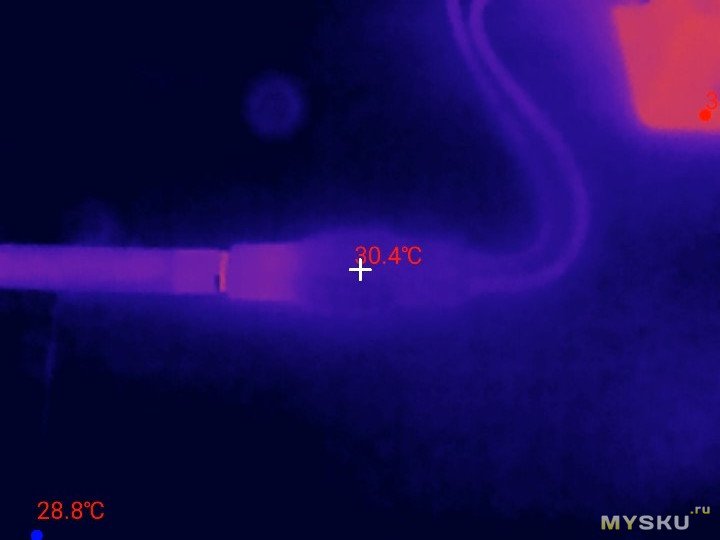

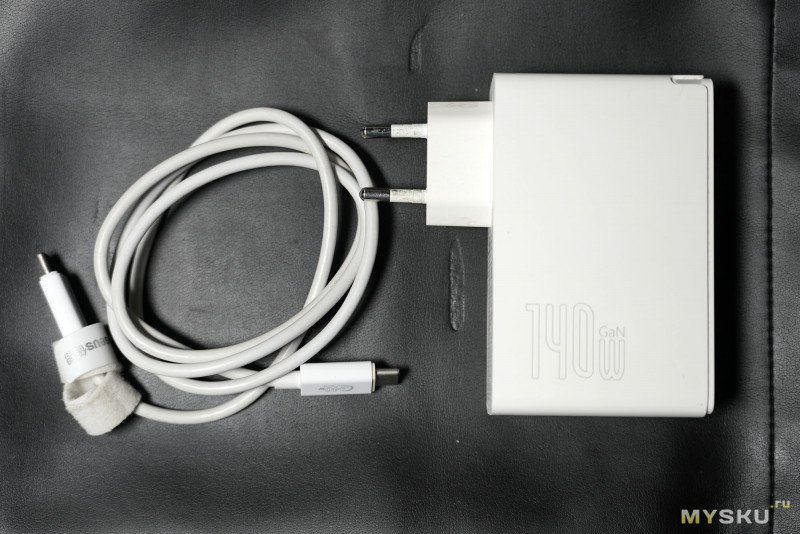

Поменяю ради интереса кабель на родной из комплекта к БП Baseus 140W

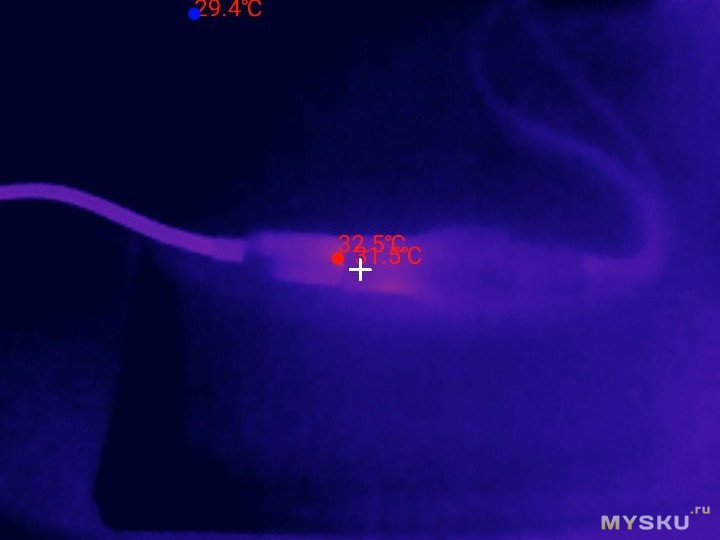

20В, 6А на 10мин через белый кабель.
На пару градусов меньше.
Итоги
Переходник рабочий, сборка нормальная. Буду использовать как резервный вариант для тестирования блоков питания и повербанков. Если пользуетесь портативными электростанциями типа Blietti EB55 с XT-60 на выходе, либо зарядками TookitRC под Li-Po аккумуляторы, то переходник сгодится и тут, хотя он как раз в первую очередь и рассчитан под эти девайсы.
Переходник приехал в обычном пакете. Хотя заказывал на почту, но почему-то приехало в «магнит», пришлось прогуляться.
Кожух сделан из жёсткой резины.
Снаружи надпись XT-002-20V (последнее намекает на напряжение, которое запрашивает триггер с источника питания, к которому подключается переходник по кабелю)
Размеры.
 |  |
Проверим как и что он запрашивает с блоков питания. Если подключить к продвинутому USB-C выходу на блоке питания, то на выходе будет 20В, как и полагается.
Другой USB-C выход, предел на котором максимум 12В — их триггер в переходнике и запросит.
Если подключить к USB-A порту посредством переходника USB-C <-> USB-A, то на выходе будет 5В. Оно и понятно, QC-триггера здесь и не заявлялось.
К нагрузке буду подключать через переходной провод с XT60 на «бананы»
 |  |
Немного тестов.
Переходник подключил к БП Baseus 140W через мощный шнурок с заявленной пропускной «выносливостью» 240Вт. Сам же переходник рассчитан до 100Вт.
20В, 3А на 10мин
Нагрев около 37°С. Основная точка нагрева в месте подключения кабеля USB-C в разъём.
 |  |
20В, 6А на 10мин
Нагрев около 50°C
 |  |
Поменяю ради интереса кабель на родной из комплекта к БП Baseus 140W
20В, 6А на 10мин через белый кабель.
На пару градусов меньше.
 |  |
Итоги
Переходник рабочий, сборка нормальная. Буду использовать как резервный вариант для тестирования блоков питания и повербанков. Если пользуетесь портативными электростанциями типа Blietti EB55 с XT-60 на выходе, либо зарядками TookitRC под Li-Po аккумуляторы, то переходник сгодится и тут, хотя он как раз в первую очередь и рассчитан под эти девайсы.
Самые обсуждаемые обзоры
| +169 |
6710
423
|
| +19 |
1619
28
|
| +42 |
2032
12
|
Я себе смоделил и распечатал, модель выкладывал: www.thingiverse.com/thing:7345188
Не, имел ввиду с кабеля на сам разъём, для эстетики ;) Типа такого:
Обычно только сами вводы с пайкой к ним провода закрываю термоусадкой. Очень изредка и сам разъём с кабелем тоже термоусадкой, но получается не очень красиво.
Я сделал её ремикс, т.к. в исходной модели не всё понравилось. Вот он: www.thingiverse.com/thing:7344575
Есть варианты без винтика — они более компактные, но там надо провод вставлять в щель и есть некая проблема с тем, что если тянуть за провод то нагрузка идёт на пайку. Поэтому я такой не хочу. С защёлками моделей не встречал.
Для XT30 не было нужды — поэтому не искал. Но наверняка тоже есть.
www.amassconnectors.com/pages/products-3g.html
Что за новый мульт в кадре — dm40c?
Где обзор?)
mysku.club/blog/aliexpress/103047.html
ozon.ru/t/gmmCzfi
Если для тестирования нагрузкой – на USB-C бананы и подцепите, XT60 то тут зачем посередине?

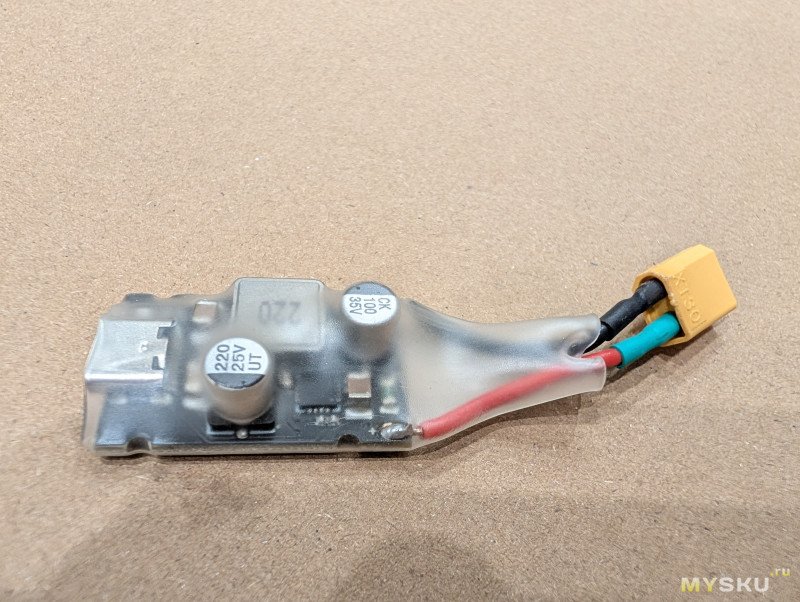

Вот обратная версия (вход XT60, выход USB) ещё понятней, но такой среди вариантов как раз нет. Я такое и сам колхозил (тут XT30):

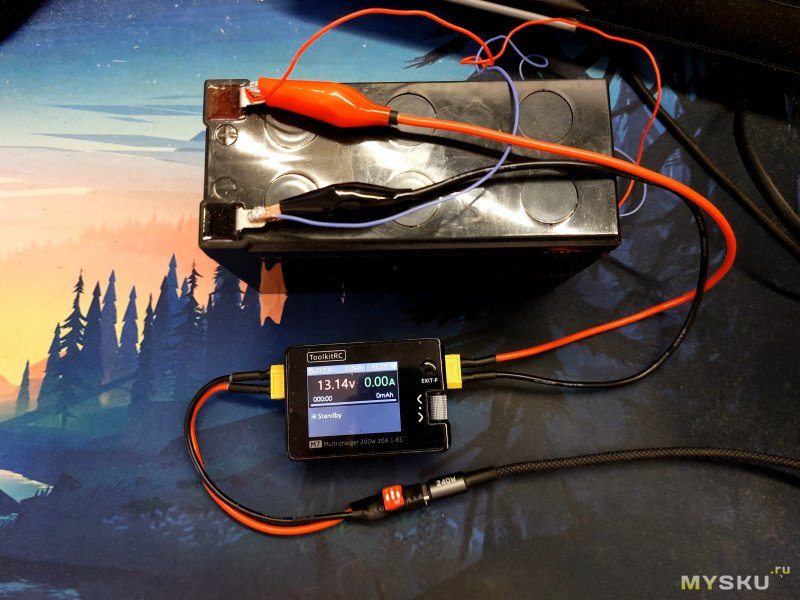

У меня есть зарядка для акков у которых вход — XT60 (12-20V).

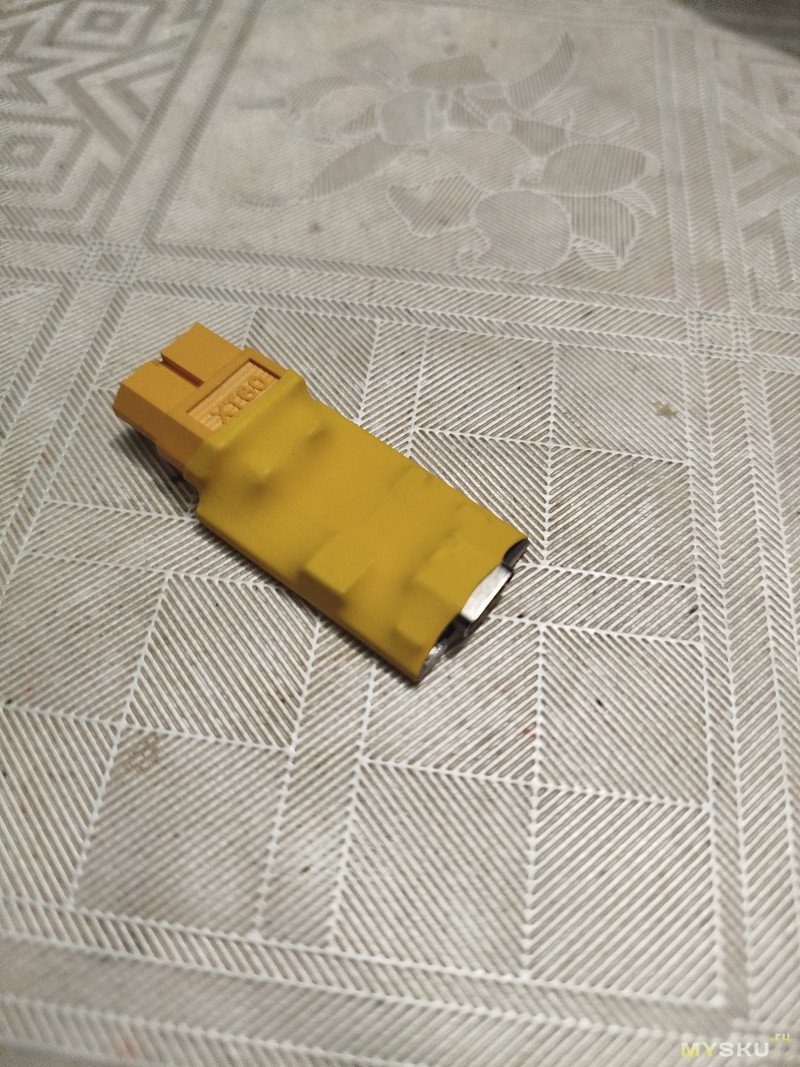

P.S. Я себе платки купил, а похожий корпус сам смоделил и распечатал. Он даже чуть короче получился (общая длина — 36мм). Правда модель выложить всё никак руки не дойдут.
А то ТипеЦ, вставленный в эту черную блямбу/XT60,
и воткутый в махонький M7, смотрится инородно, чтоле.

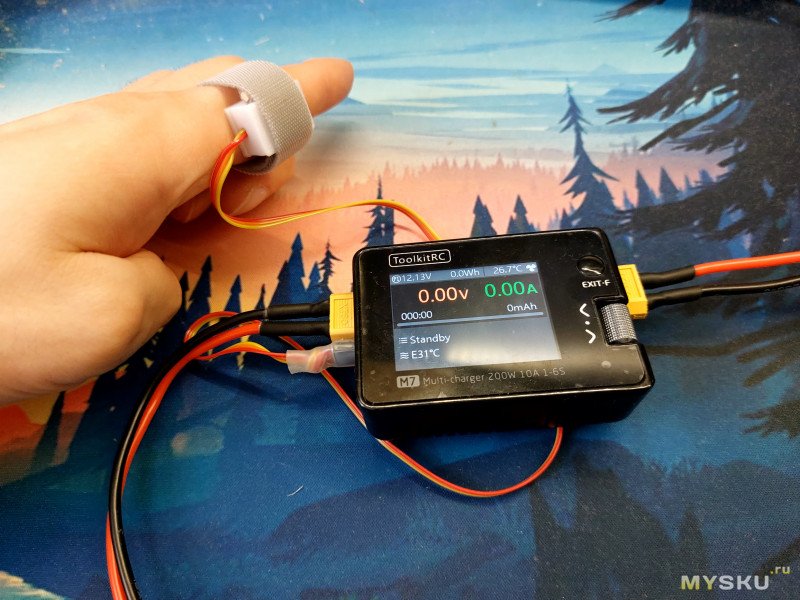

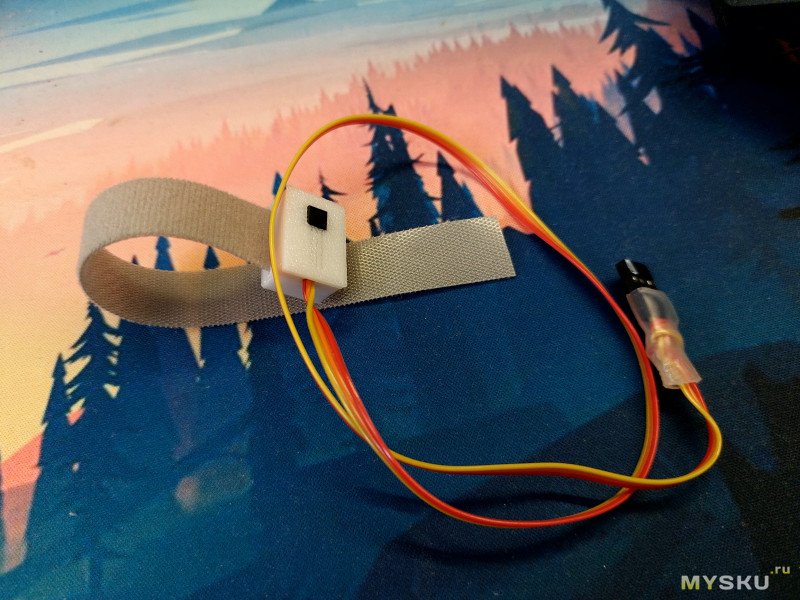

Еще из полезного: к нему можно внешний датчик температуры приколхозить (DS18B20) — с ним будет защита по ext.T° работать, и будет чуть спокойнее сомнительные акб заряжать)
