Комбинированный прибор 3-в-1: Мультиметр, Осциллограф, Генератор: Alientek DM40C

Появление в продаже приборов, сочетающих в себе функции мультиметра, осциллографа и генератора уже переросло в современную обыденность, а для кого-то и в необходимость, ведь такие решения мобильны и не занимают много места. Моделей на выбор немало, причём большинство от синего бренда. Сегодня посмотрим на вариант от жёлтого бренда Alientek.

Характеристики

Экран — IPS 3.5″ разрешение 480х320
Синхронизация с ПК — есть
Измерение температуры — есть

Мультиметр:
разрядность — 60000
измерение True-RMS
AC/DC измерение (только в DM40B/C)
измерение диодов, резисторов, конденсаторов
шкала с графиком на экране

Осциллограф:
частота сэмплирования — 50MSa/S
пропускная способность — 10МГц
верт. разрешение — 10бит
верт. развёртка — 10мВ~10В/клетка (1Х)
триггер — авто, нормальный, одиночный
фронт триггера — нарастающий, спадающий

Генератор частот:
меандр — до 10 МГц
другие формы сигнала — до 50 кГц
амплитуда напряжения — 0.5-3В

Характеристики в табличном виде:

Внешний вид

В моём случае будет рассматриваться продвинутый вариант прибора DM40C с самой максимальной комплектацией. В посылка была упаковка, запечатанная в плёнку + контейнер с щупами.


Щупы сделаны добротно, явно не дешёвые. Провода очень мягкие, гибкие. Маркировка 1000В /20А CATIII. В контейнере лежали отдельно позолоченные иглы, которые нужно прикрутить, используя комплектный рожковый микро-ключик. Колпачки ни красные, ни чёрные, а нейтрально белые — внутренний перфекционист страдать не будет:)


Теперь к комплектации внутри коробки с прибором (помимо него):

1) USB-C кабель в тканой оплётке, 1.2М
2) щуп для осциллографа
3) щуп для встроенного генератора
4) термопара WRN-01C
5) маленькая отвертка для калибровки щупа

Щуп для осциллографа средний по качеству, имеет делитель 1Х/10Х, маркировка CAT II, есть возможность откалибровать отвёрткой. К прибору подключается через коаксиальный коннектор, не BNC.


Прибор, что не характерно для мультиметров 3-в-1, изготовлен в горизонтальном исполнении, а по цветовому решению напоминает приборы Fluke. Спереди находится сенсорный IPS-дисплей размерами 74х50 мм, справа от него 3 клеммы для подключения щупов. Слева от экрана четыре сенсорные клавиши:

1) Меню
2) Старт / Стоп
3) Авто
4) Ручной ввод



Ярко-оранжевая часть корпуса — это толстый (3мм) резиновый кожух со встроенными неодимовыми магнитами. Сам корпус устройства — толстый пластик с шершавой поверхностью.


Неодимовые магниты в кожухе очень мощные, прибор можно цеплять к некоторым металлическим поверхностям. На примере ниже, примагнитил прибор к двери холодильника. Удобно, в других мультиметрах мне этого очень не хватало.

Раскладное металлическое кольцо на обратной стороне — не что иное, как ножка, играющая роль подставки. Ход при отведении от корпуса тугой. При вращении кольцо издаёт щелчки, похожие на трещоточные.


На корпусе устройства присутствует всего только одна физическая кнопка — сбоку, вкл.выкл. Всё основное управление устройством и навигация происходят через сенсорные кнопки и дисплей.

На верхнем торце находятся USB-C порт для зарядки и подключения к компьютеру, и два коаксиальных разъёма для щупа осциллографа и генератора частот.

Вес устройства 272 грамма

Меню и настройки

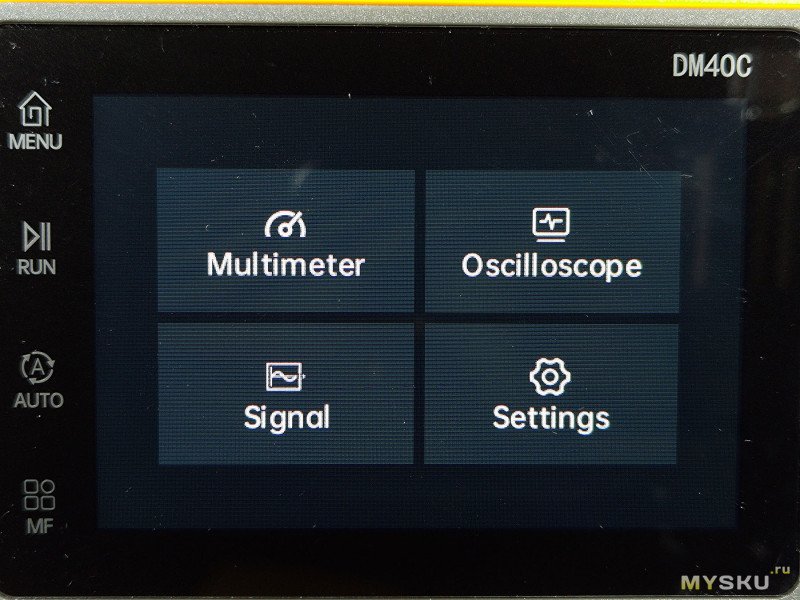

Включение прибора происходит через 2 секунды, если в памяти имеется файл логотипа в формате BMP (можно нарисовать самому на свой вкус и загрузить на устройство). Если файл логотипа отсутствует, то включение происходит через 1 секунду. Первым делом нас встречает плиточное меню выбора режима работы:

1) режим мультиметра
2) режим осциллографа
3) режим генератора сигналов
4) общие глобальные настройки

В это плиточное меню всегда можно быстро вернуться, коснувшись клавиши MENU с домиком.

Пробежимся сперва по меню мультиметра.

В центре экрана выводятся измерения толстым жёлтым шрифтом на чёрном фоне.
Верхняя строка состояния:

— AUTO (автоматический режим), если не был выбран предел измерения вручную
— RUN (измерения запущены), если замораживаем значение по кнопке «старт/стоп», то HOLD
— отсчёт времени с момента запуска устройства
— замок — состояние блокировки тачскрина (включить блок — двойное нажатие кнопки)
— батарейка с сегментами (уровень заряда аккумулятора, на проценты поменять нельзя)

Нижняя строка состояния — какой режим измерения был выбран синим цветом:

— режим вольтметра
— режим амперметра
— режим измерения сопротивления
— режим измерения ёмкостей
— режим прозвонки
— режим измерения частоты и температуры

Если нажимать на значок режима вольтметра, то произойдёт переключение между тремя под-режимами:

— измерение постоянного напряжения DC
— измерение переменного напряжения AC
— комбинированный режим измерения напряжений AC/DC

Если коснуться клавиши MF, то можно вручную установить предел измерения 600мВ/6В/60В/600В/1000В или AUTO/AUTO+ для любого из трёх подрежимов измерения напряжения.

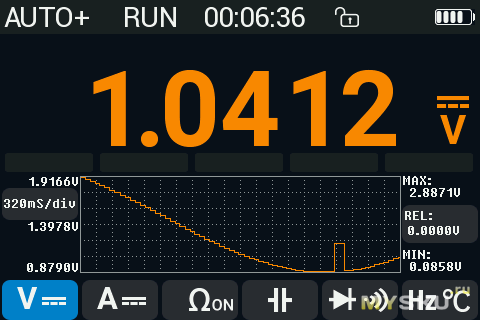

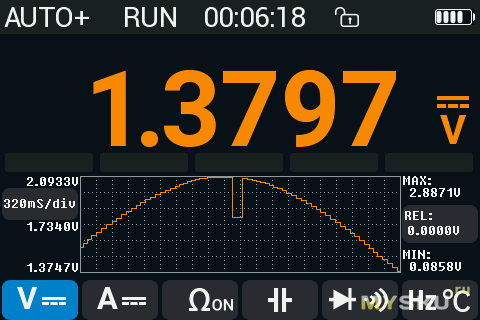

Очень удобно сделано выведение динамики измеренных значений в виде кривых на графике. Скорость отрисовки графика можно изменить, коснувшись строки ms/div — всего доступно три состояния отрисовки: 160ms/div, 320ms/div, 640ms/div.


Измеренные величины можно быстро сохранить в специальные ячейки (5), просто коснувшись больших цифр на экране. Удобно, если возникает надобность сравнить текущее измерение с прошлыми измерениями. После перезагрузки эти ячейки стираются.

В режиме измерения силы тока структура интерфейса аналогична: экран, график, запись в ячейки, установка пределов измерения, подрежимы AC/DC/AC+DC. Что необычно, при ручном выставлении больших и малых пределов измерения тока, я не слышал звуков переключения реле.


Режим измерения сопротивления, есть также подрежим внутрисхемного измерения. Также можно вручную выставить пределы через клавишу MF.


Режим измерения ёмкостей, диапазон от 6нФ до 60мФ

Следующий режим — прозвонка и диод-тест (0-3В)


Режим измерения частоты (10Гц — 60МГц) и температуры (-40… +1000°С)


Меню генератора частот
Меню сделано проще, чем это было например у осцилло-генераторов Fnirsi. У сигналов можно настроить скважность и амплитуду (0.5 — 3В). Для вывода доступно четыре типа сигнала:

— «синусоида» (1 Гц — 50 кГц)
— «треугольник» (1 Гц — 50 кГц)
— «пила» (1 Гц — 50 кГц)
— «квадрат/меандр» (100 кГц — 10 МГц)



Ввод частоты происходит с данном клавиатуры, которая выводится на экран, здесь ничего сложного.

Меню осциллографа
Основные характеристики.
Частота сэмплирования: 50 MSa/S
Пропускная способность: 10МГц
Развёртка по времени: 100 нс — 50 с
Развёртка по напряжению: 10 мВ — 10 В (X1)

Так как отсутствуют физические кнопки и курсором не подвигаешь, то поначалу было непонятно, как настраивать развёртку по времени. Оказалось просто — тап по левой половине экрана уменьшает развёртку, а тап по правой половине экрана — увеличивает развёртку. Развёртка по напряжению регулируется кнопками (+)(-) в блоке CHA наверху справа. Есть функция быстрого преобразования Фурье (FFT). Триггеры спадающий/нарастающий. Режимы Авто, Нормальный, Однократный. Измерения можно экспортировать в CSV или сделать скриншот в BMP-формате.


Меню глобальных настроек

1. Языки — китайские (традиционный, упрощённый), английский.
2. Время затемнения экрана (5, 10, 30мин), время автовыключения (10, 30, 60мин)
3. Стартовый экран (меню выбора или выбрать конкретный режим)
4. Яркость подсветки дисплея, громкость встроенного буззера
5. USB-режим, сброс настроек, антидроп, запомнить режим
6. Инфо о прошивке, бутлоадере, серийный номер устройства



В режиме USB-подключения доступен по сути только один — прибор определяется в системе как съёмный диск с небольшим количеством памяти под скриншоты, CSV-запись, загрузочный логотип (если вы решили его оставить или нарисовать свой).

Обновление прошивки происходит путём копирования файла прошивки в память устройства.

Тесты

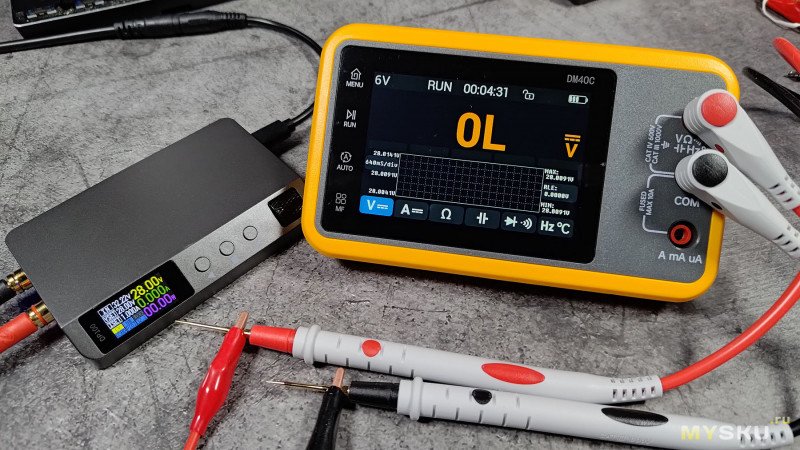

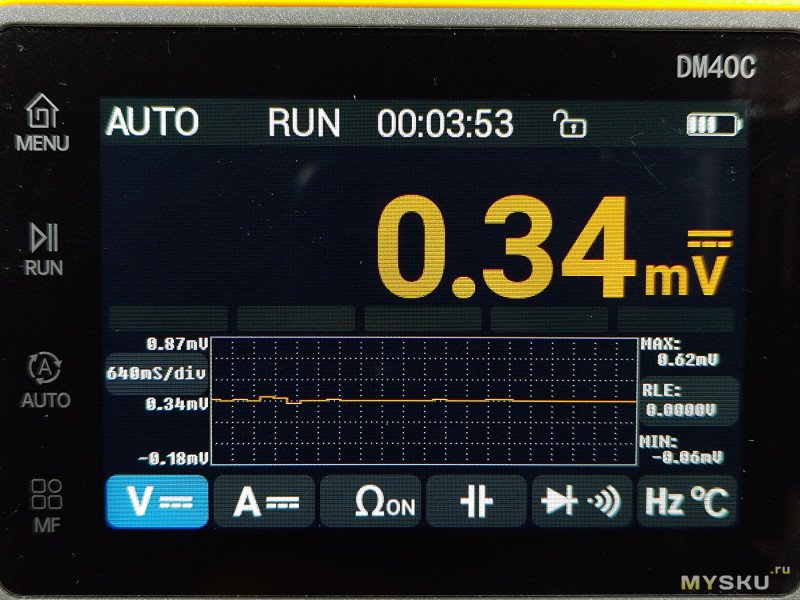

Настало время что-нибудь измерить этим прибором. Начнём с меню мультиметра. Измерение постоянного DC напряжения. В качестве источника напряжения использую DC-DC преобразователь от того же производителя, которым я пользуюсь уже на постоянке. Сначала маленькие значения.

Когда на преобразователе пока выставлено 0.00 В, но мультиметр насчитал 4.84 мВ.
0.05В на преобразователе (справа на нём отображается измерение собственным вольтметром, который насчитал 0.06 В), мультиметр же измерил напряжение как 54.1 мВ.
0.10 В на преобразователе, и 103.3 мВ на мультиметре. Точность практически соответствует заявленной погрешности.


Далее: 1В, 5В, 9В, 12В, 15В, 20В, 25В, 30В. Идеально.
Когда напряжение достигает 30В, то цвет шрифта меняется с оранжевого на красный, как бы символизируя, что напряжение уже высокое.



Если выставить предел измерения 6В, но подать на щупы напряжение повыше, то на экране будет соответствующая надпись 0L

Измерение в розетке переменного напряжения и частоты (+ в отдельном режиме). Сетевое напряжение кроме красного шрифта помечается пиктограммой молнии на дисплее.


Измерение постоянного тока DC.

Микротоки преобразователь посчитать не может, мультиметр видит.

183 мА -> 183.28 мА
203 мА -> 203.15 мА
500 мА -> 500.09 мА
1.002 А -> 1.0026 А
1.243 А -> 1.2448 А
2.000 А -> 2.0003 А
3.021 А -> 2.0186 А
5.000 А -> 5.0013 А

Тоже неплохо.



Режим измерения переменного тока AC.
Вгрыз крокодилами мультиметра в разрыв питания ручного отпаривателя (ест около 1800Вт).

Режим измерения сопротивления.
Сперва померил оное у комплектных щупов с позолоченными наконечниками — всего 0.04 Ом.

Металло-плёночные резисторы с али, сами по себе эталонными номиналами они не обладают.
10 Ом, 1 кОм, 100 кОм, 1 МОм


Режим измерения конденсаторов.
Электролитический 3300 мкФ — > 3.804 мФ (или 3804 мкФ, к слову, в обзоре тестера радиодеталей прибор на нём тоже показывал 3.8 мФ). На втором рисунке керамический конденсатор 100 нФ — мультиметр показывает 101.6 нФ.


Проверка диодов.


Прозвонка очень отзывчивая и срабатывает моментально.



Измерение температуры кипятка

Осциллограф.

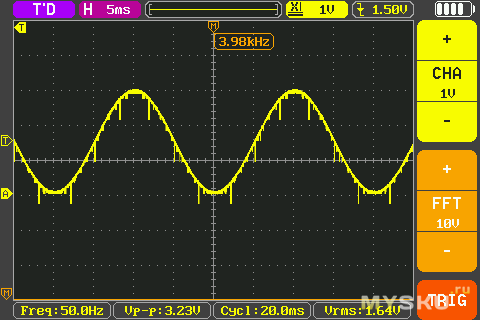

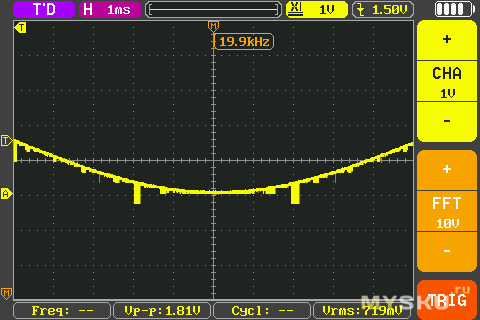

Выведем сигналы со встроенного генератора частот: синусоида (5 кГц, 10 кГц), «треугольник» (1 кГц) и «пила» (1 кГц). Скважность и амплитуда всегда одинаковы — 50%, 3В.

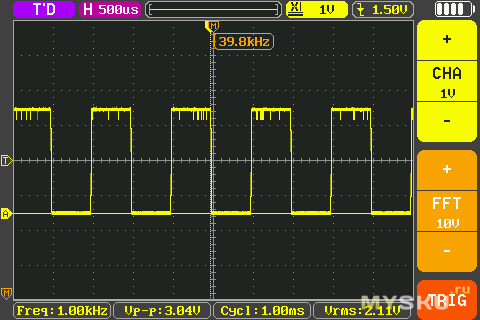

Меандр посмотрим отдельно на разных частотах пока от встроенного генератора частот. Щупы комплектные, пока не калибровались.

200 кГц
Пока всё чётко.

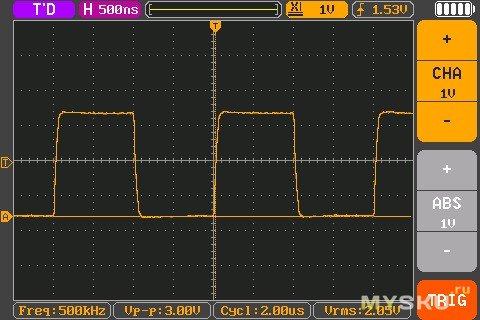

500 кГц
Прямые линии на подъёмах и спусках начинают изгибаться.

1 МГц
Острые углы на концах нарастающего и спадающего фронтов чуть закругляются. На верхней и нижней траекториях сигнала появились небольшие помехи.

2 МГц
Фигуры приобрели более трапецевидную форму с ещё большим закруглением углов. На нижней траектории появились пилообразные помехи.

5 МГц
Здесь теперь практически пила

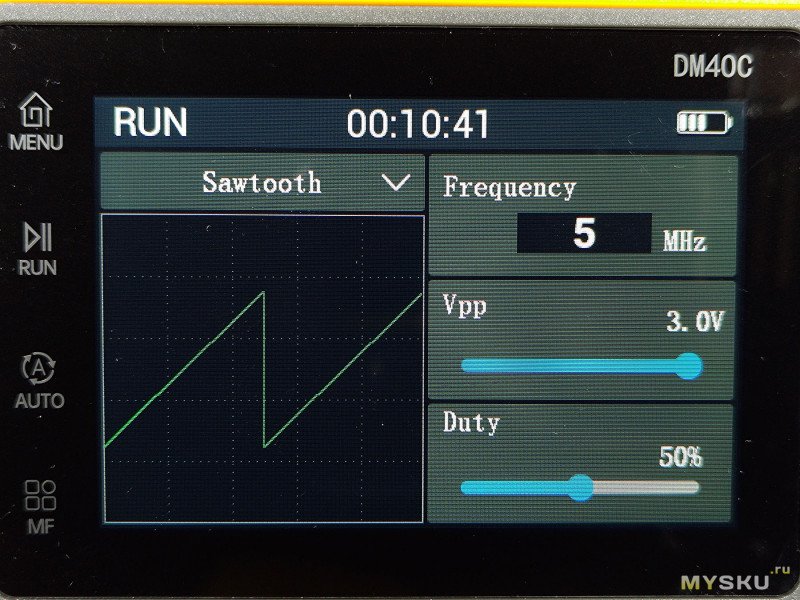

На 10 МГц встроенный генератор выдаёт почему-то синусоиду с амплитудой 2В. Похоже на баг, т.к. по инструкции прибор должен при 10 МГц выдавать сигнал с амплитудой 3В. Надеюсь, это поправят в очередной прошивке.

То — были сигналы со встроенного генератора. У меня есть аналогичный прибор от Fnirsi c генератором до 2 МГц. Попробуем посмотреть сигналы с него. Амплитуду, скважность и частоты сделаю аналогичными.

200 кГц (ext)

500 кГц (ext)

1 МГц (ext)
Вот здесь замечу, что помех на фигурах чуть поменьше, чем было при измерении от встроенного генератора.

2 МГц (ext)
Тут особенно заметно, уже нет такой пилообразной помехи на верней и нижней траектории сигнала.

Разборка

Корпус устройства держится на четырёх винтах и паре защёлок, но пришлось повозиться, чтобы этот корпус располовинить без поломки. Сразу бросается в глаза экранирование задней крышки и некоторых микросхем на плате — обычно такое можно увидеть в дорогих устройствах. Внутри установлен аккумулятор 2000 мАч 7.4 Вт∙ч. Культура пайки и монтажа элементов приятно удивил — всё сделано аккуратно, чисто и остатки флюса отсутствуют. Плата базируется на 32-битном ARM микроконтроллере GD32F427VGT6. Реле HFD4/3LS, зарядный контроллер 4056. На плате можно увидеть Bluetooth-антенну — которая будет задействована для синхронизации с приложением на смартфоне. UPD. Поставил новую прошивку 2.1: в меню настроек появилась кнопка активации Bluetooth, APK для смартфона уже можно скачать в архиве вместе с самой прошивкой.

Приложение для смартфона

Установил новую прошивку 2.1, появилась кнопка включения Bluetooth.


Само приложение дублирует экран мультиметра.

Итоги

Весьма интересный прибор-комбайн с моментальным откликом, быстрыми замерами величин и маленькой погрешностью, особенно в режиме DC ±0.03%+5d, что обычно можно встретить только в дорогих мультиметрах, которые даже не комбо. В целом прибор удобный в использовании, его можно примагнитить к соответствующим поверхностям, но есть вопросы по использованию например в мороз, в перчатках, и по долговечности коаксиальных разъёмов осцилла и генератора, лучше бы сюда поставили BNC. По жестам обнаружил только два — три пальца вниз это сделать скриншот, два пальца вниз это выключить устройство, чтобы не тянутся к боковой физической клавише. Мобильное приложение завезли с последней прошивкой, хорошо что есть, но скорее всего пользоваться не буду. Как было написано на экране при включении Bluetooth, эту опцию поддерживает только самая топовая модификация устройства. В остальном отличия между модификациями не столь велики, кроме отсутствия комбинированного измерения AC/DC в самой простой модели.

Плюсы:

* хорошая точность
* быстрый, моментальный отклик
* большое разрешение 60000 отсчётов
* дисплей IPS, не выцветает при любых углах
* отличная сборка и культура производства печатной платы
* можно делать скриншоты из любого режима (три пальца вниз по экрану)
* магниты одобряю, удобно цеплять на корпуса ПК, автомобили во время диагностики
* по автономности: даже после всех тестов прибор не разрядился и сейчас показывает два сегмента, думаю с этим здесь всё хорошо

Минусы:

— разъёмы для щупов коаксиальные, а не BNC
— полностью сенсорное управление: в перчатках удобство эргономики пострадает
— не хватает автоповорота дисплея, или хотя бы ручной настройки в меню
— нет в комплекте чехла, сумочки или кейса для хранения прибора с проводами
— обнаруженный баг с выводом квадрата 10МГц с уменьшением амплитуды
— не совсем недостаток, но осфиллограф одноканальный, а не двухканальный
