Мощная Турбо воздуходувка Drillpro G1 - 130Вт!!! Посмотрим что внутри?

Ветродуйки мощной струёй ворвались в нашу  жизнь. В мою так точно — внезапно. Компактные и мощные. Достал из кармана и дуй отсюда. Почитывал. Посматривал. Выбрал модель помощнее. Раскурочил и посмотрел на что она способна. В пике более 130 Вт. Но даже аккумулятор на 10 000 мАч такая малютка высаживает быстро. Хотя поработать и выдуть пыль из всех щелей — успеете.

Лёгкое чтиво ©

Структура обзора
Характеристики — Упаковка и комплект — Разборка. Замеры — Внешний вид — Выводы

Количество знаков  ~ 6 900
Время чтения  ~ 4-5 минут

Характеристики

Модель: Drillpro G1
Тип: портативная турбовоздуходувка + мини-пылесос / blower + vacuum

⚙️ Двигатель:
➽ бесщеточный, 40 мм
➽ до 90 000 об/мин

Производительность:
➽ заявленное давление: 550 г (пиково до ~620 г)
➽ по факту — сильно зависит от режима и заряда

Аккумулятор: 10 000 мАч
сборка 4S (номинально 14.8 В, максимум до 16.8 В)

Режимы: 9 скоростей + Turbo (максимальная скорость со старта)
➽ плавная регулировка через кнопки и плавный старт
⚡ Потребление: до ~130 Вт в пике (по измерениям)
заметна просадка напряжения в турбо режимах

Прочая информация:
— дисплей: заряд + режим
— LED-подсветка

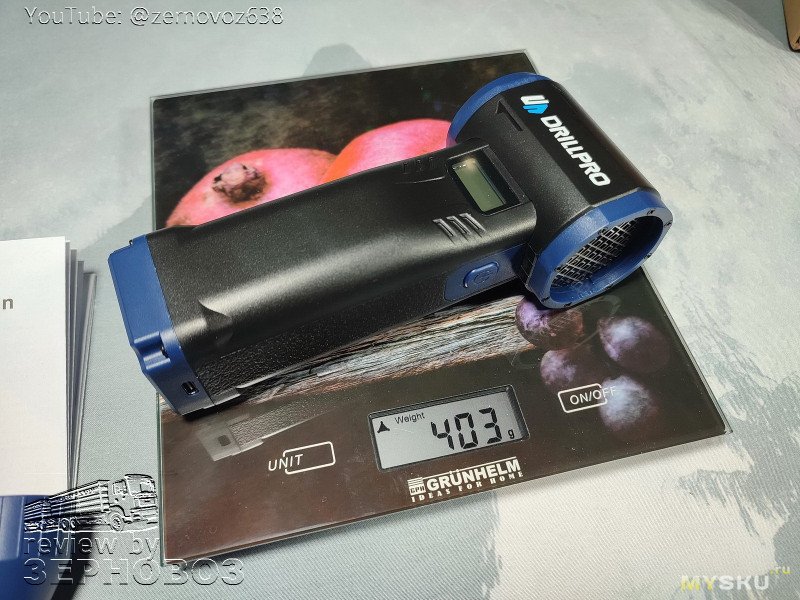

● Вес: ~400 г (сам блок, без насадок)

Упаковка и комплект

не переживайте, кратко, разборка на месте, ждёт

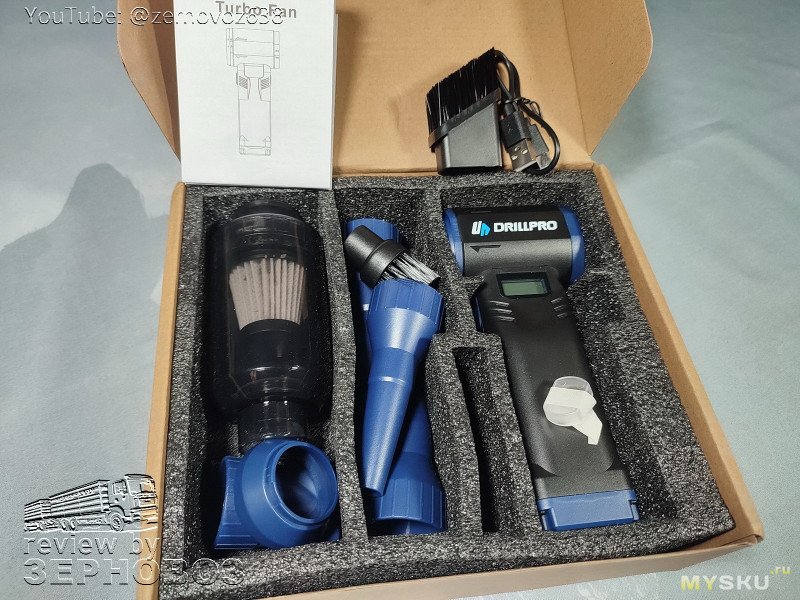

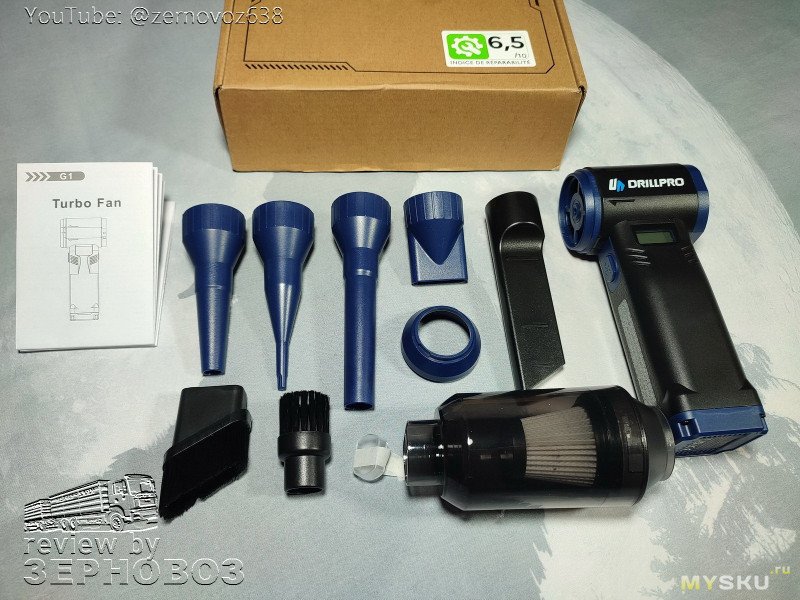

в комплекте сам турбофен-пылесос, инструкция, кабель зарядки, насадки (для дуйки и для пылесоса, плюс щёточки)

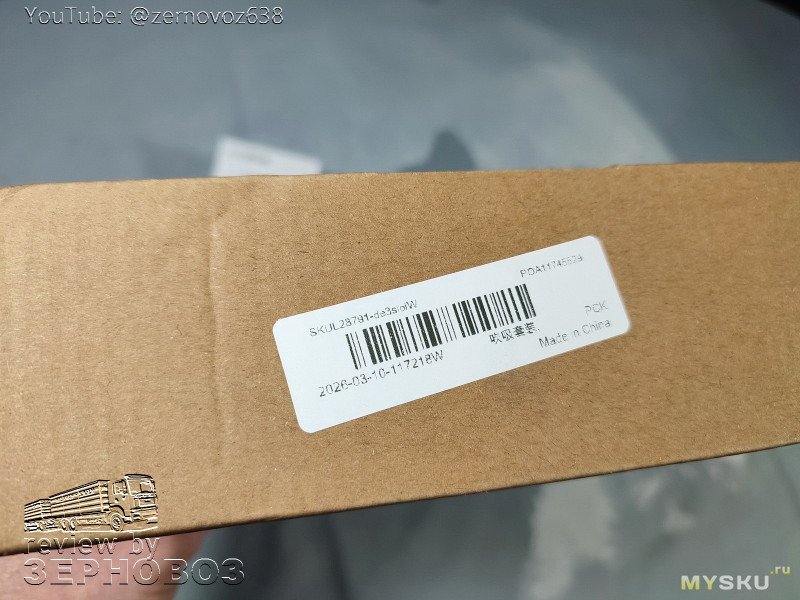

что интересно — на коробке кроме наклейки — догадайся сам «что внутри». сюрпрайз.

Super Power Turbo Fan New Star Galaxy 2000 Fashion Turbo Special for you

Разборка. Замеры

для начала открутил все шурупы что видел

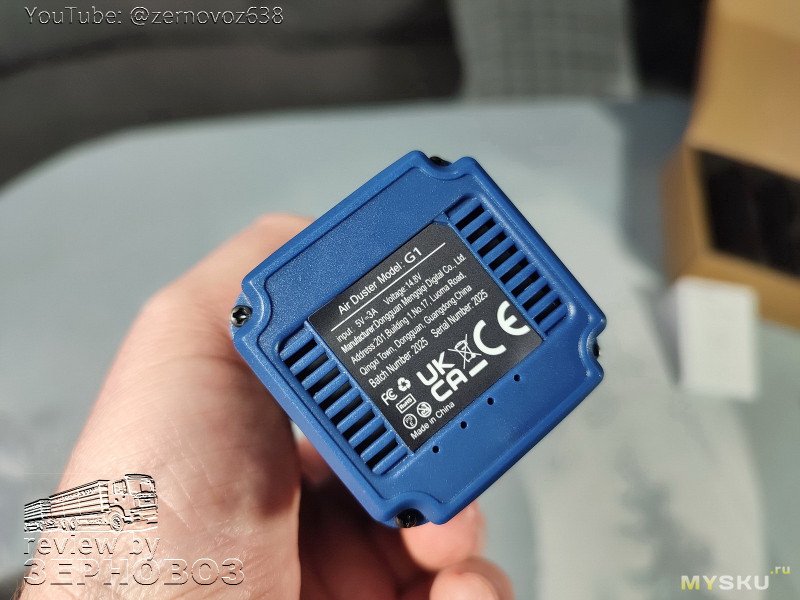

вот они снизу

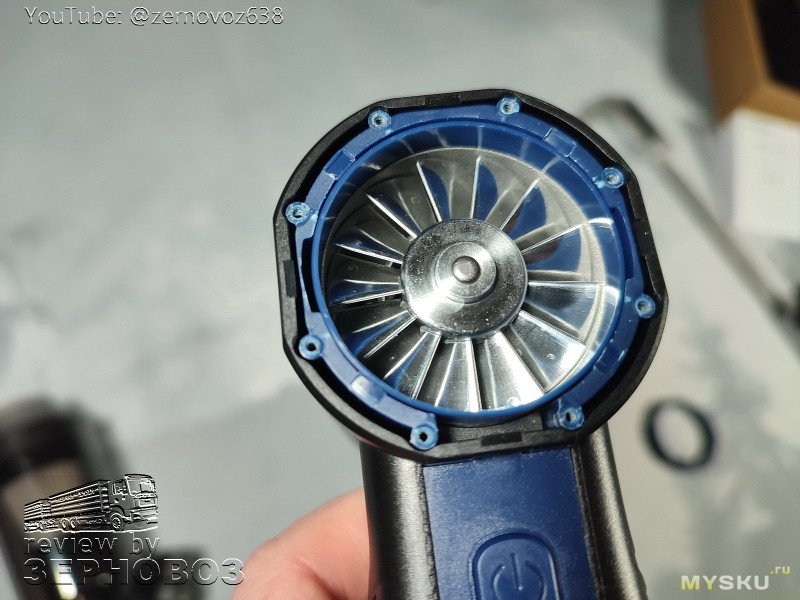

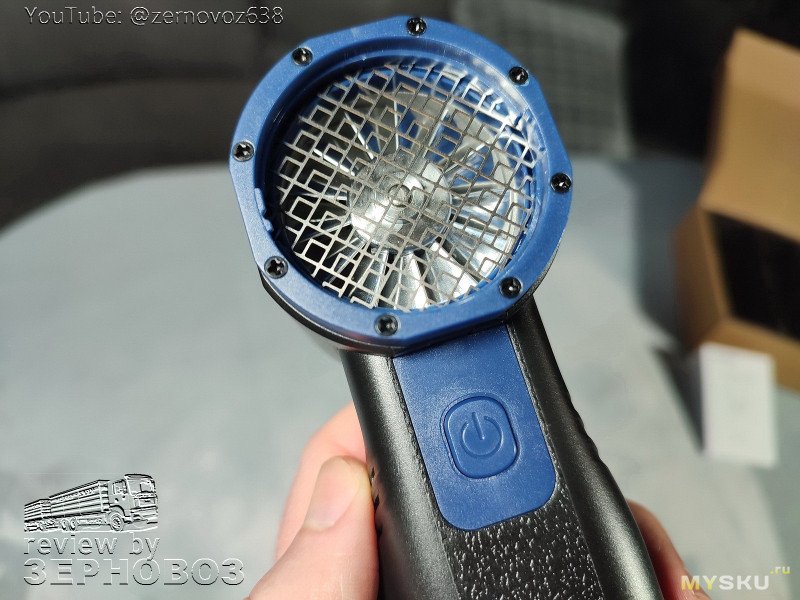

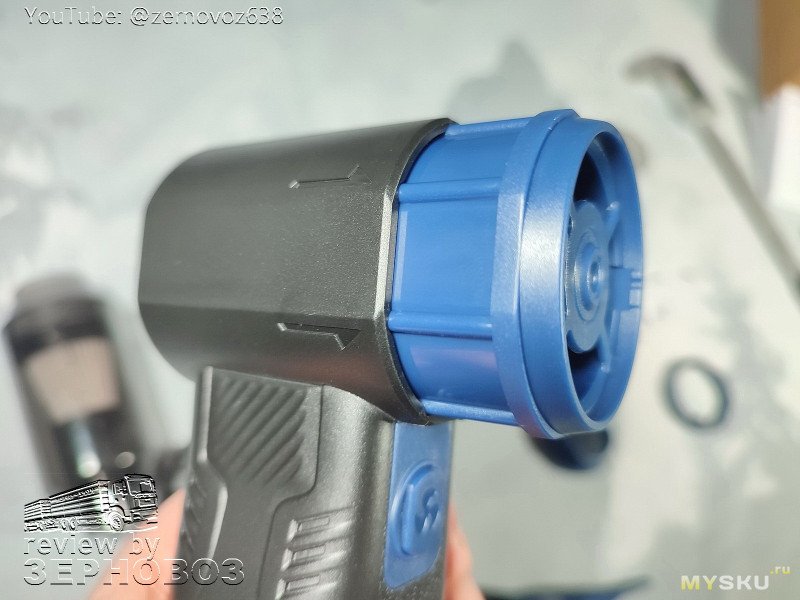

и вот (не пожалели) вокруг турбины «боинга»

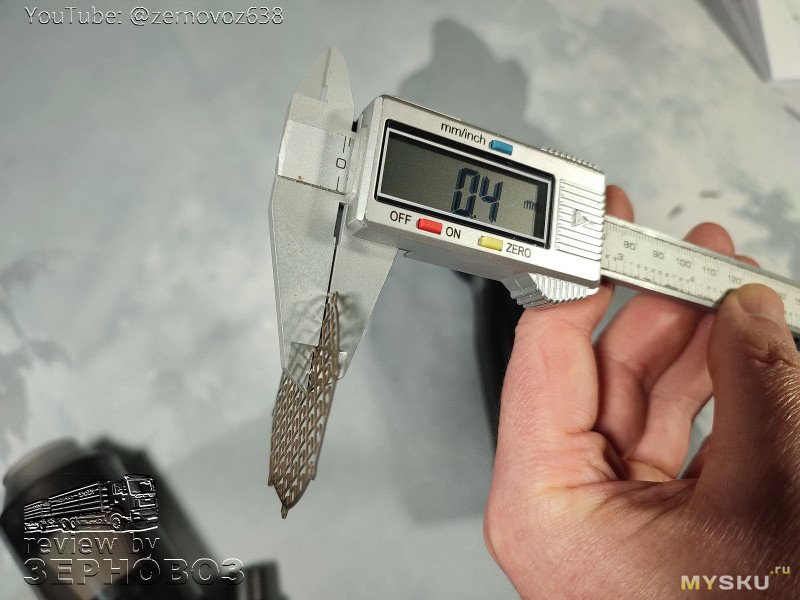

первый замер — толщина защитной решётки 0.4мм

на этом расходимся...

ну ладно, крутим

пытаемся что-то вытянуть

всё что получилось сфотографировать — плата залита лаком (предположительно), и есть много всяких SMD

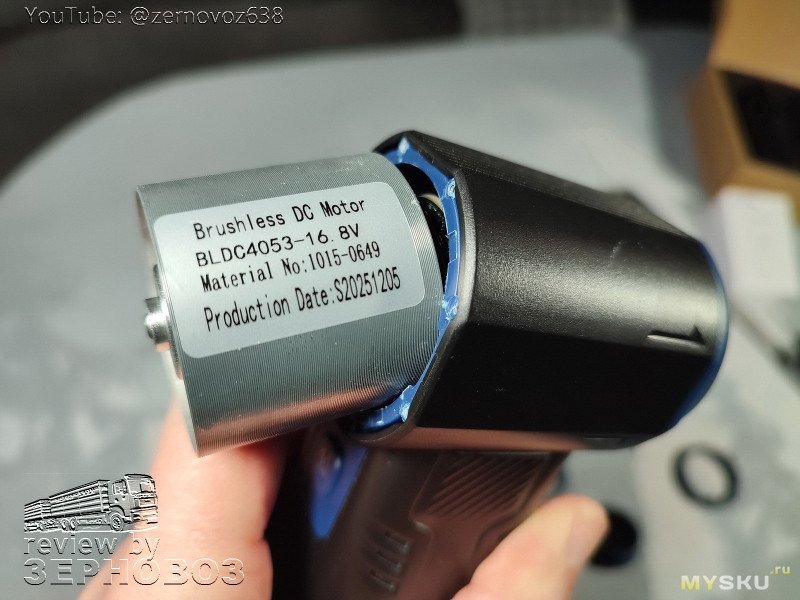

получилось вытолкнуть мотор Brushless DC Motor BLDC 4053 16.8V №1015-0649

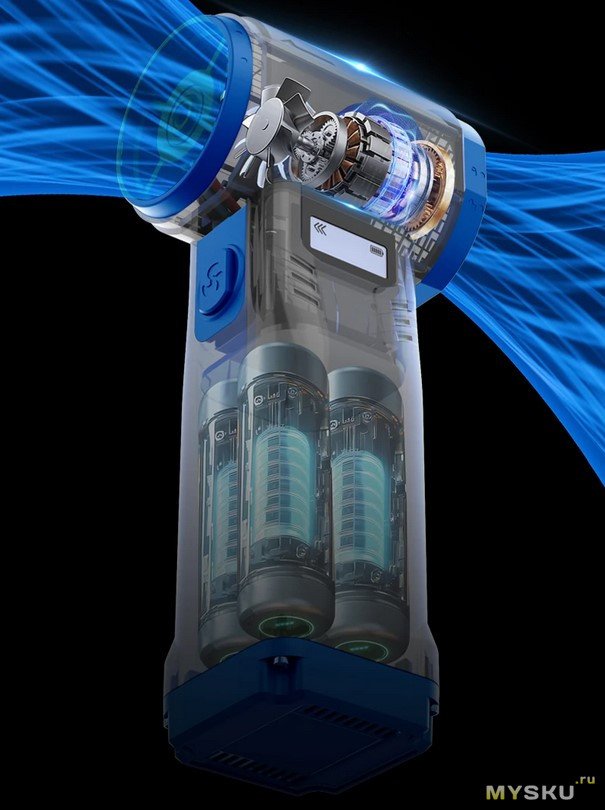

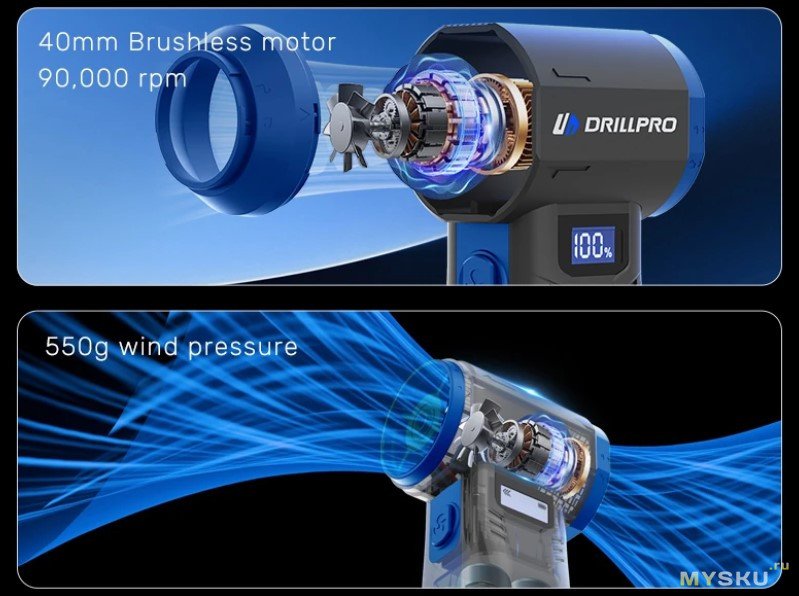

для отвлечения внимания — вот красивый рендер того что нас ждёт внутри. красота

больше в области вентилятора ловить нечего — разве что пообрывать провода...

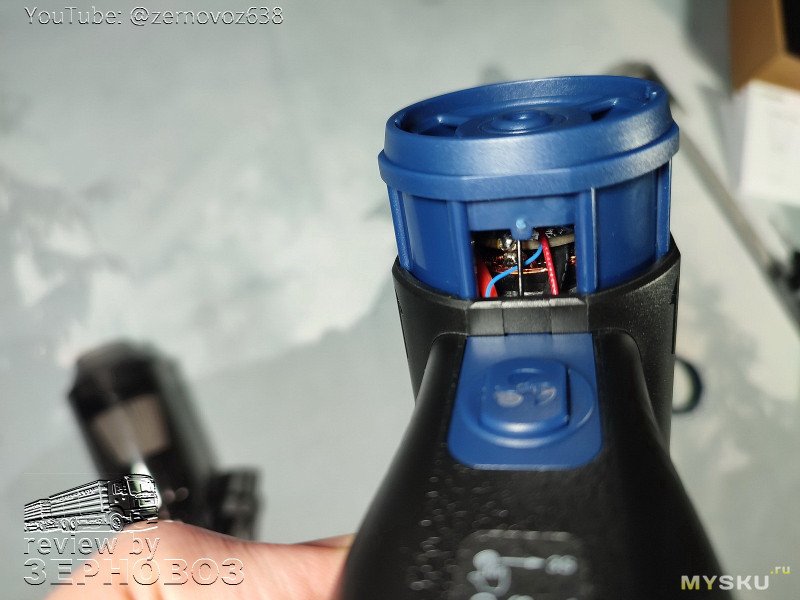

возвращаемся к нашей рукоятке

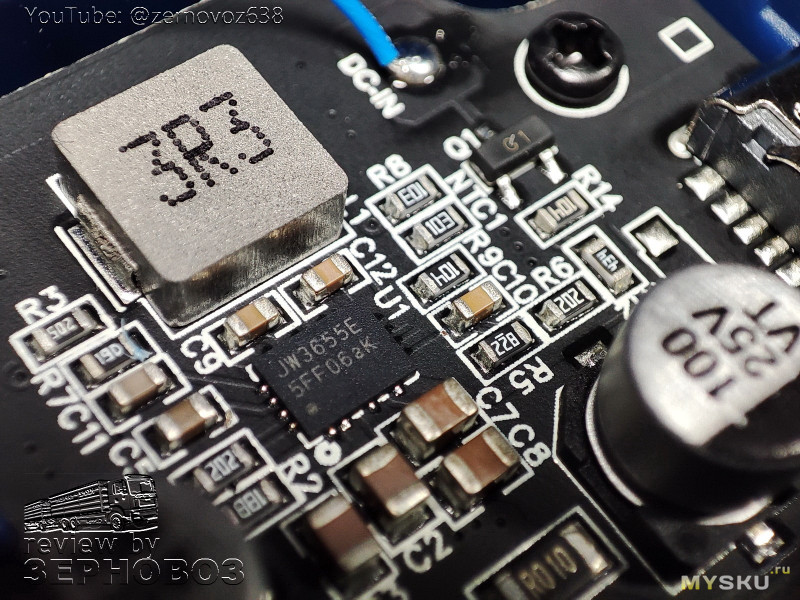

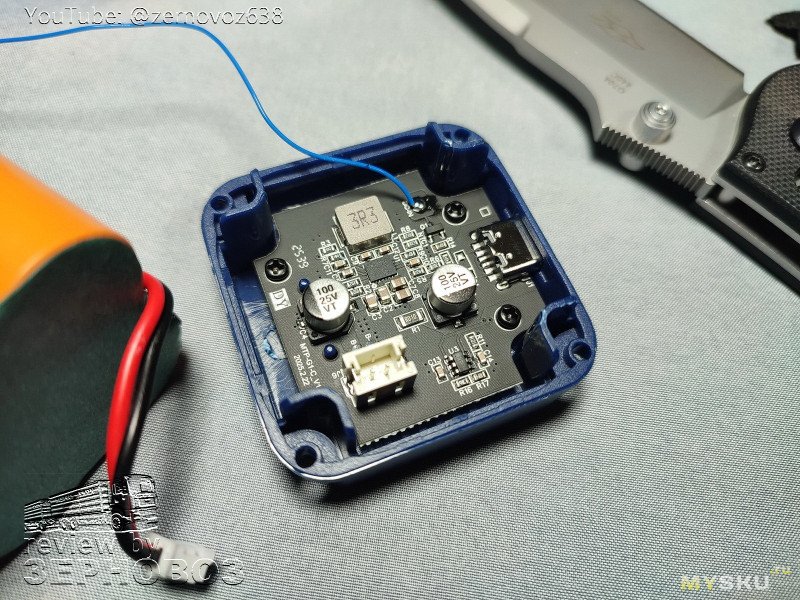

плата управления зарядкой

JW®3655E

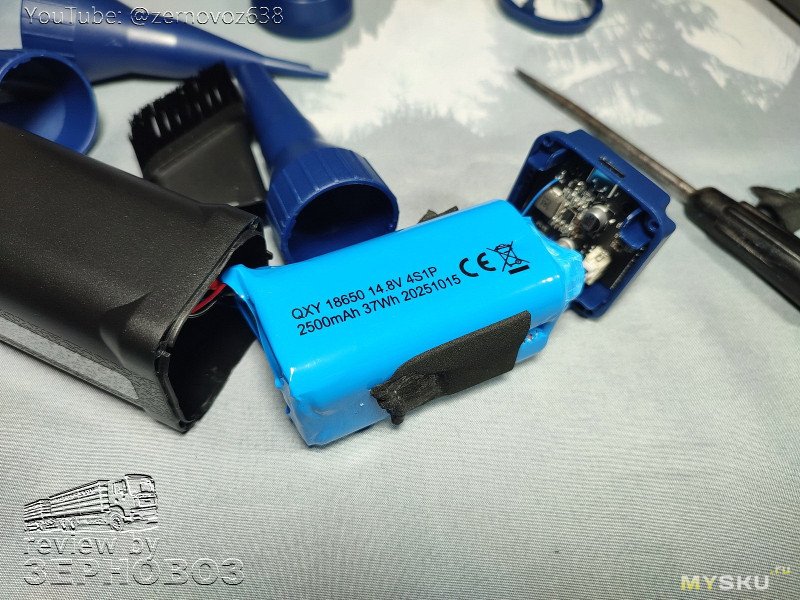

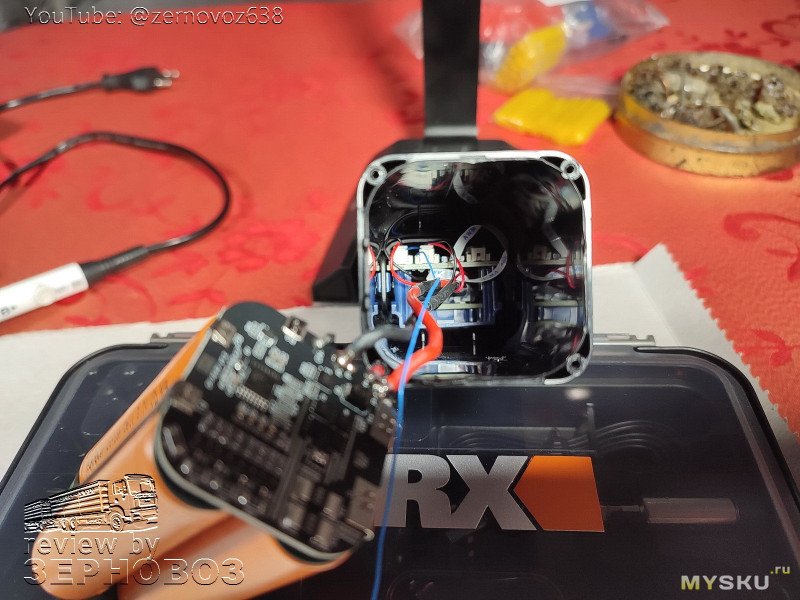

аккуратно вытягиваем аккумуляторную сборку

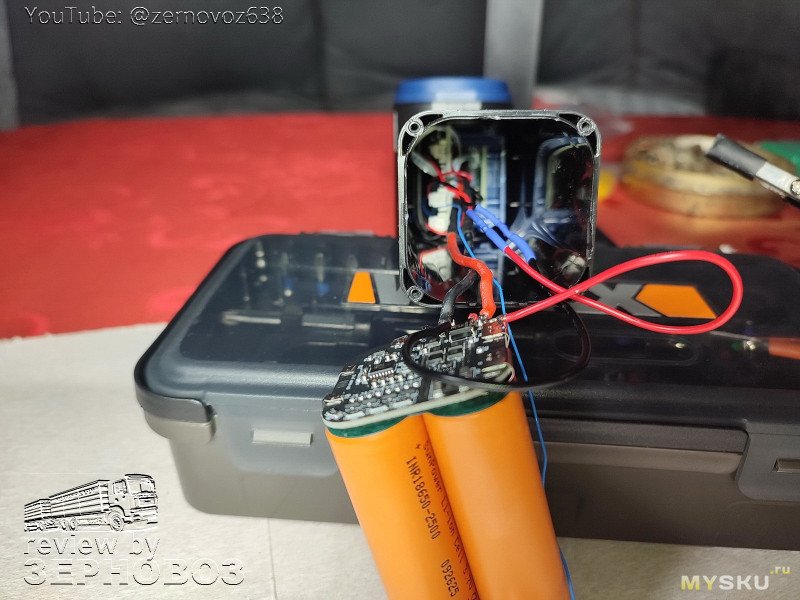

снимаем термоусадку посмотреть что там за ячейки

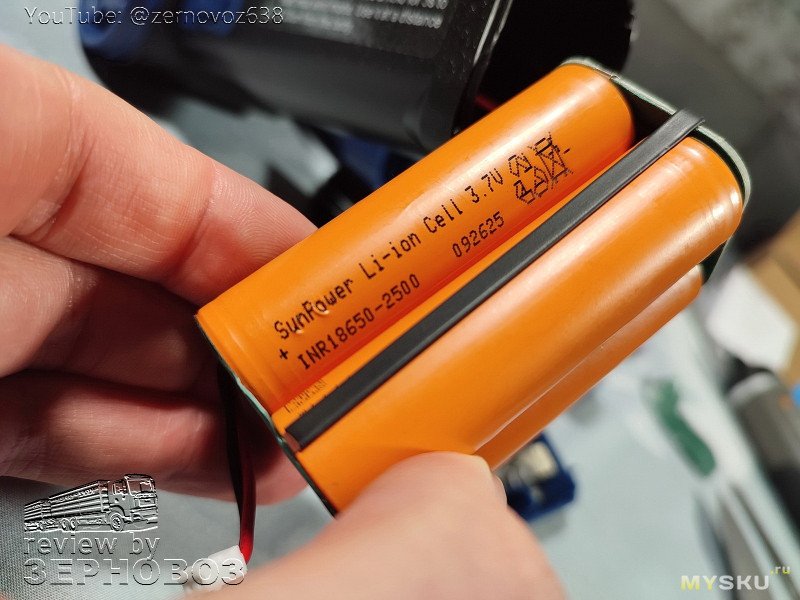

SunPower 3.7V INR18650-2500 092625 Li-ion (вроде по спецификациям как до 30А, но нам столько не нужно)

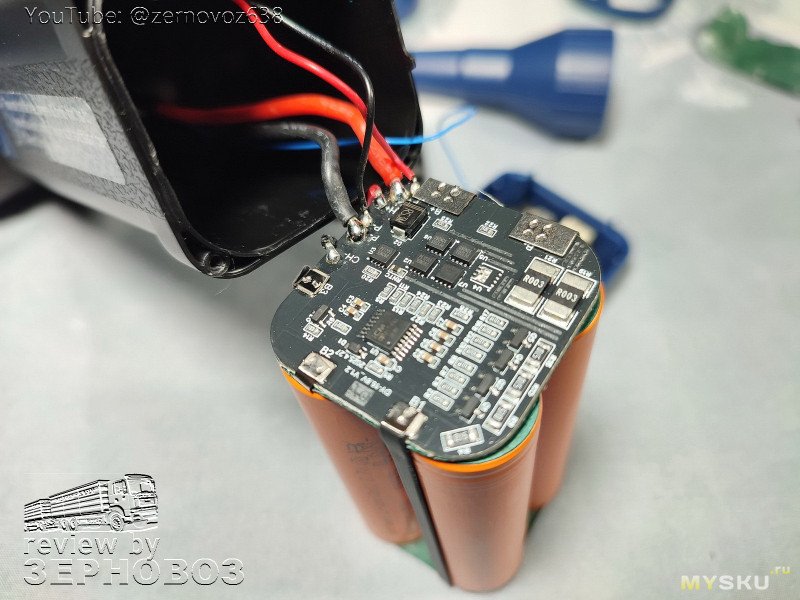

общий вид на плату

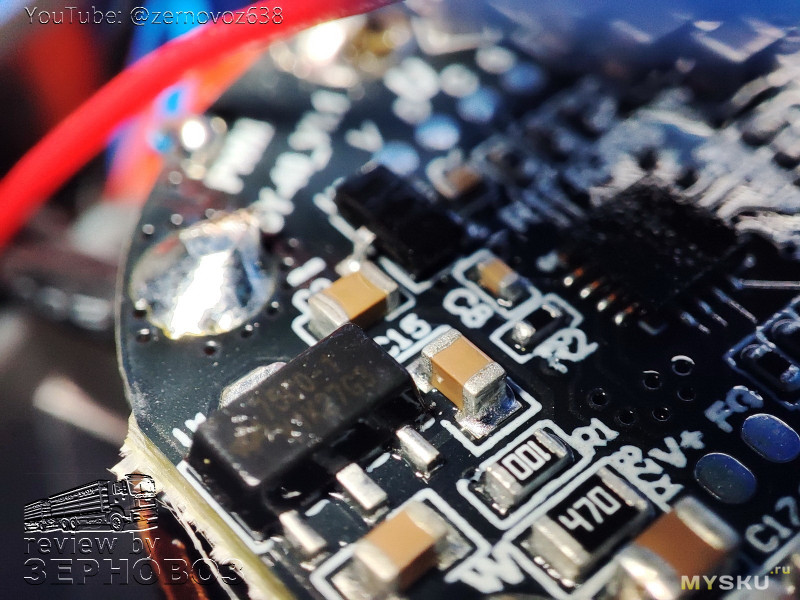

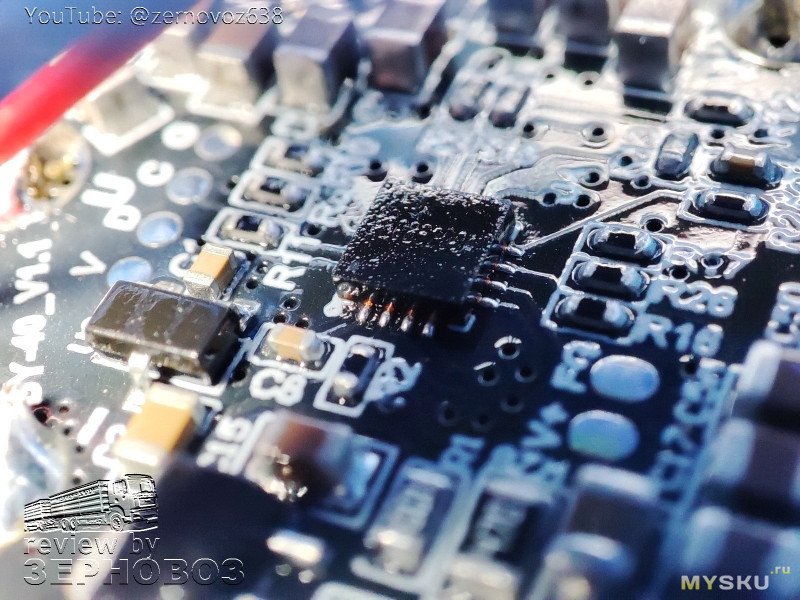

чипы крупнее

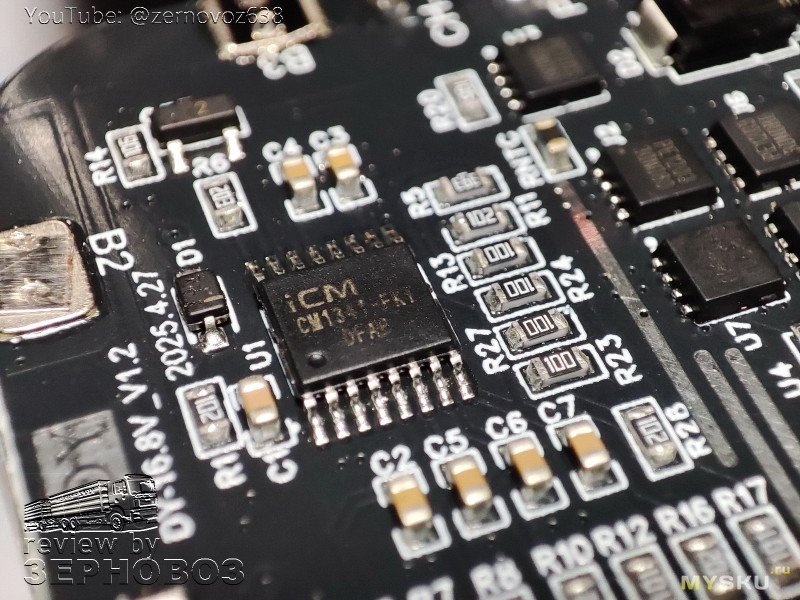

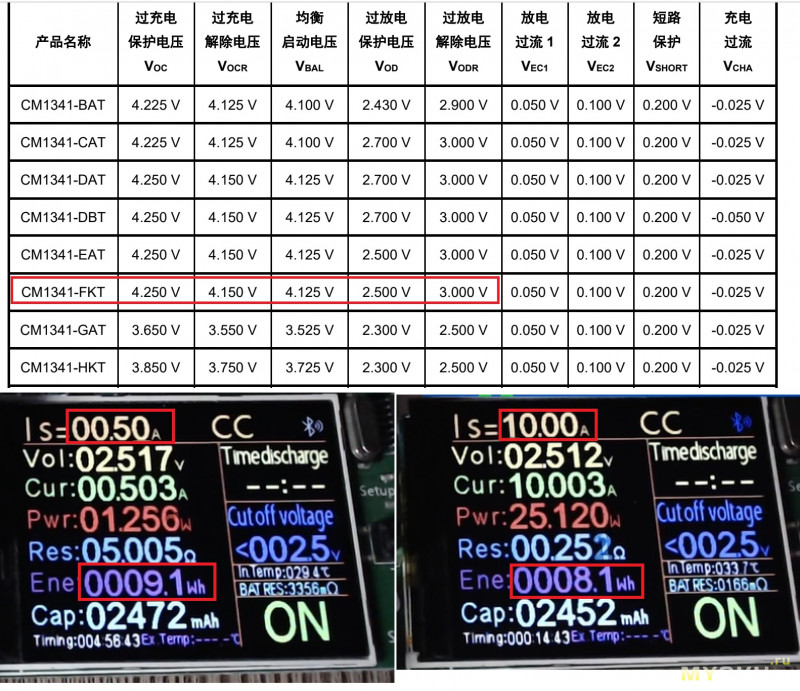

iCM CM1341-FKT BMS-контроллер

специализированный защитный чип для 4-элементных сборок, оснащенный встроенными высокоточными схемами обнаружения напряжения и тока. Определяя напряжение, ток заряда/разряда и температуру каждой ячейки, он обеспечивает защиту от перезаряда, переразряда, балансировки, обрыва цепи, ограничения заряда при низком напряжении, перегрузки по току, короткого замыкания, перегрузки по току при зарядке и перегрева. Задержка защиты от перегрузки по току регулируется с помощью внешнего конденсатора, а остальные задержки защиты встроены в микросхему.

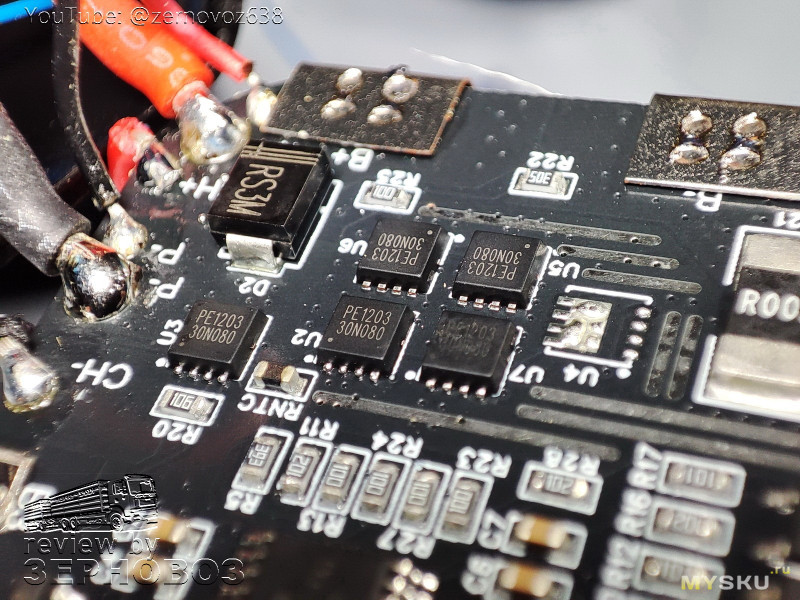

5 штук MOSFET — PE1203 30N080

с радостью обнаруживаем, что один из разъёмов благополучно почти выломан… (на фото он справа)

остальное целое

немножко погоревали и хватит

добраться туда вообще не придумал как, всё собрано каким-то хитрым образом

сверху (через вентилятор) не добраться

снизу также не подлезешь...

решил нарастить кабель (синяя термоусадка) на вырванном разъёме и попытаться его пинцетом и отвёрткой воткнуть обратно

полчаса мучений, подключаем, запускаем — стартует, отлично

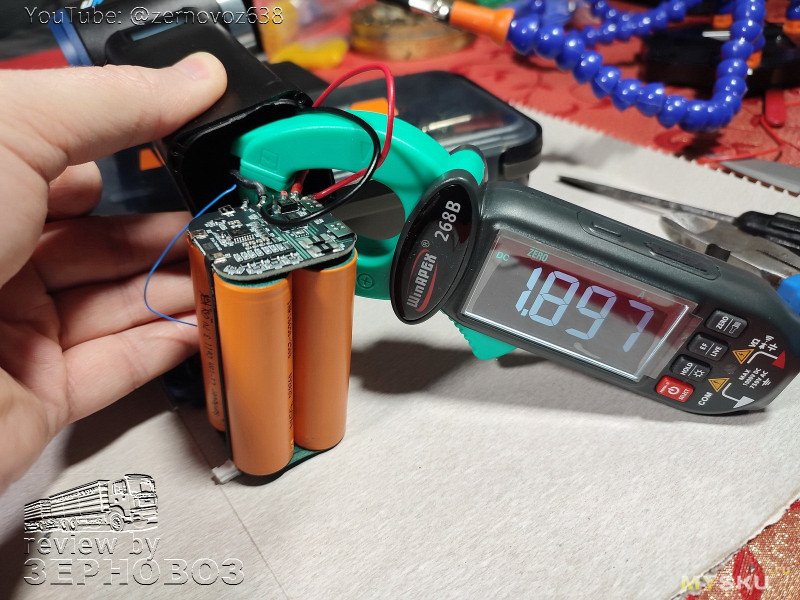

сразу же пробуем что покажет 1-я скорость — чуть менее 2А

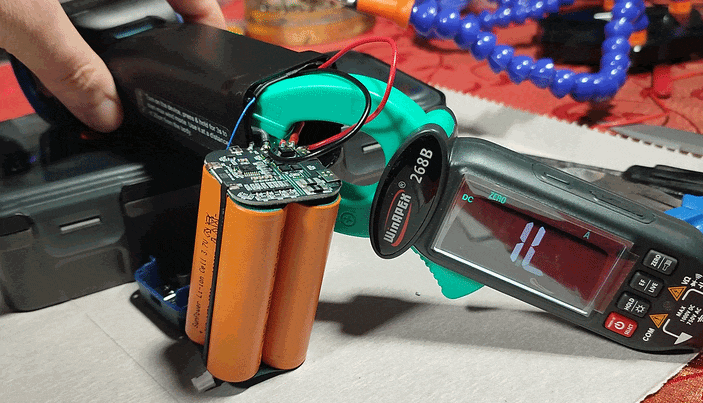

сразу же пишу одним абзацем значения всех скоростей (рассчитывал для 15В)

1 — 1.9 А (28.5 Вт)
2 — 2.5 А (37.5 Вт)
3 — 3.0 А (45.0 Вт)
4 — 3.9 А (58.5 Вт)
5 — 4.5 А (67.5 Вт)
6 — 5.7 А (85.5 Вт)
7 — 6.5 А (97.5 Вт)
8 — 7.3 А (109.5 Вт)
9 — 8.0 А (120.0 Вт)

Турбо (8.8–8.9 А): 132-133.5 Вт

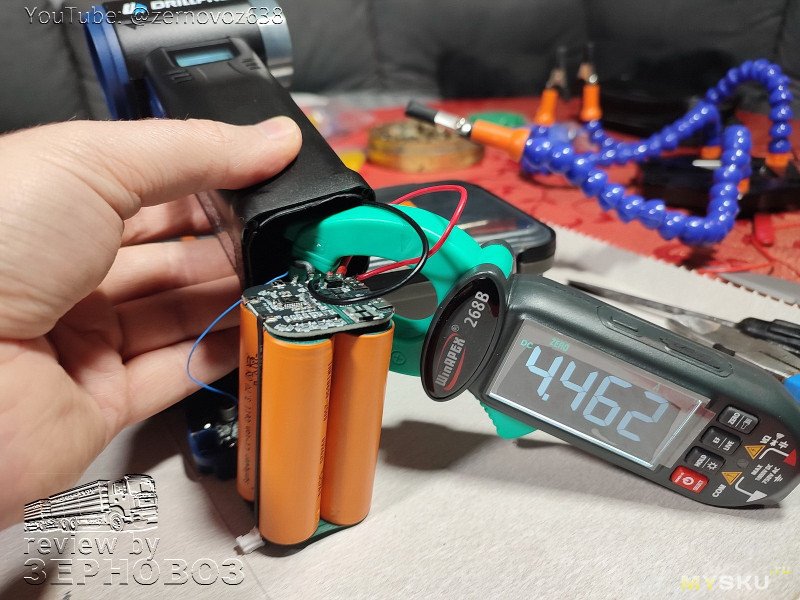

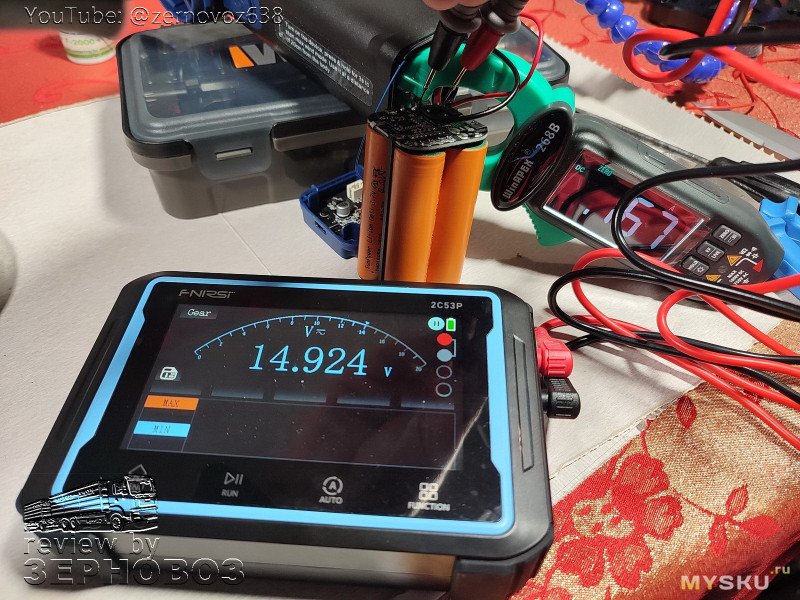

напряжение сборки (но это не сразу же после зарядки) — в какой-то рандомный момент

по паспорту теоретически от 14.8В до 16.8В

плюс под нагрузкой просаживается

Внешний вид

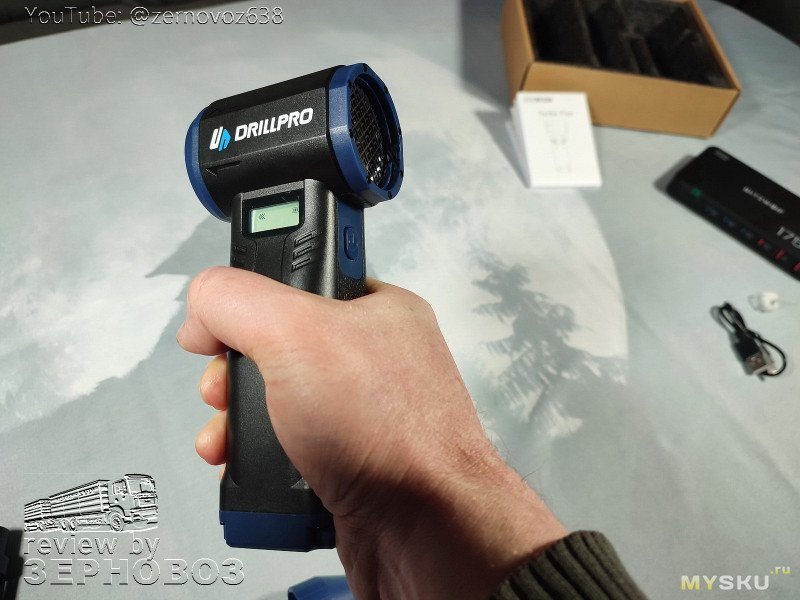

вот так он выглядит в руке продавца или нанятого актёра

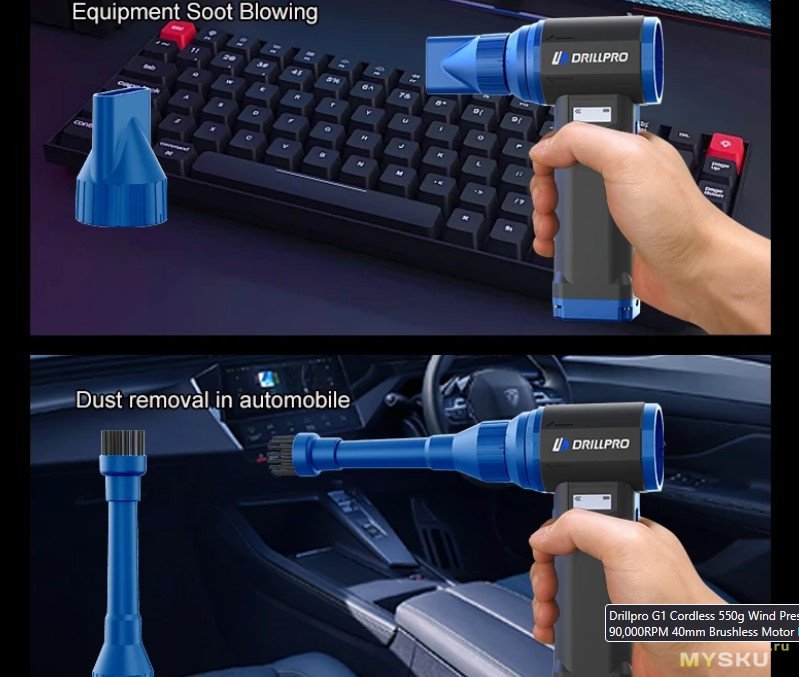

сразу же обращаем внимание на возможные сценарии использования

ещё можно дуть в разные места собакену или в матрас

ручка реально крупная, толстая, но обхватить почти для любой ладони — не проблема

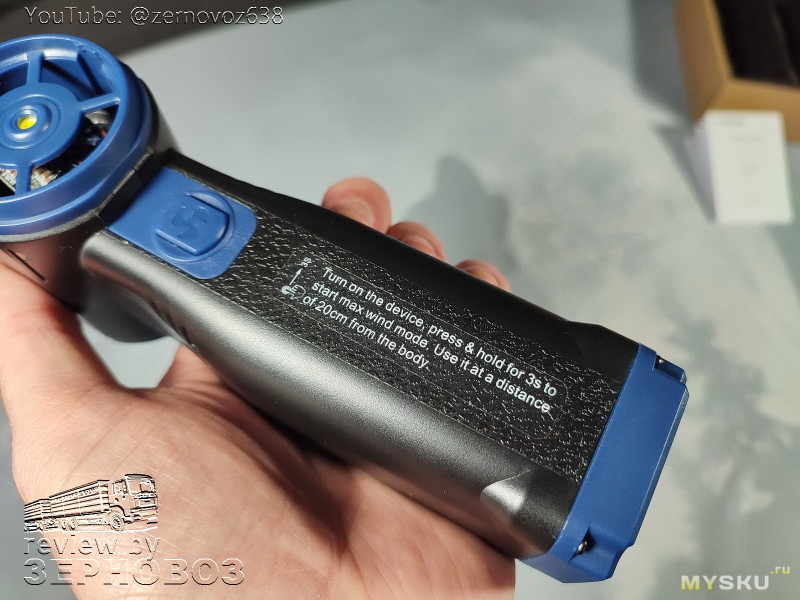

есть надписи с очень краткой инструкцией (в принципе всё очень просто)

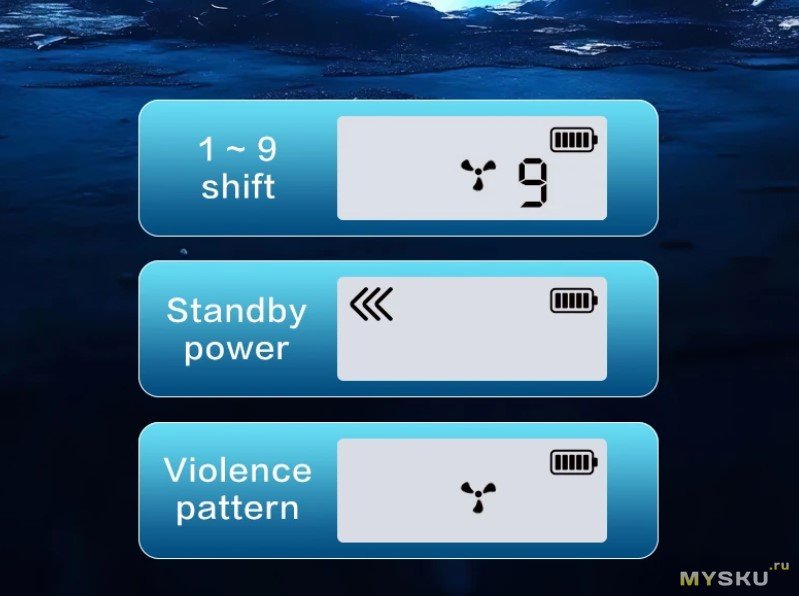

ещё из интересного и полезного — есть дисплей, на котором написана скорость, направление ветра и ориентировочный заряд аккумулятора (но особо на неё не рассчитывайте, на эту пиктограмму)

Выводы

По факту имеем ветродуйку, которая в пике выходит за ~130 Вт потребления при напряжении 15–16 В и токах ~8.8–8.9 А.

9 режимов, ступенчатые, но регулировка относительно плавная (и быстрая). По батарее всё ожидаемо: 4S сборка на 10 000 мАч даёт нормальный запас энергии, но при максимальной нагрузке тает прям на глазах. С другой стороны 100+ ватт кушать хотят и дуют. На сколько хватит? Таблицу привёл, считайте и прикидывайте сами. В максимальном режиме теоретически на около 20 минут.

Внутри бесщёточный BLDC мотор 40 мм, силовые MOSFET-ключи, BMS с защитой по ячейкам, балансировкой и токовыми лимитами. И это я ещё не добрался до всех компонентов (и эту думал обратно не соберу, но обошлось). По электронике имхо нормальная защищённая сборка.

Качество изготовления нормальное. Хорошее. Всё плотно. Не скрипит и не люфтит.

Если вдруг надумаете заменить аккумуляторы на шоколадки или на какую-нибудь мурата, то мини-инструкция по разборке есть. Но тяните аккуратно, т.к. критичен именно кабель подключения кнопки включения — он короткий и вырывает разъём на плате внутри (до которой непонятно как вообще добираться), если повезёт как мне, то только погнёте и потом нараститесь.

По силе ветра. Заявлено 550г-620г и дует куда-то в эту степь. Попугаи согласны с удавом и кивают клювиками. Но с разрядом и сила духа проседает.

Из полезного — есть память на последнюю «скорость». Плюс возможность работать мини-пылесосом. Много насадок. Хранить можно прям в коробке (но места очень впритык).

Обращаю внимание, что индикация батареи очень примерная. Плюс штука габаритная и тяжеловатенькая. Но в карман ещё лезет.

Применение: мангалы, костры, уборка двора осенью. Шутка. ПК, пыль, фильтры, техника, авто, мелкий мусор.

ZeRNoVoz team благодарит магазин Banggood за предоставленный инструмент и возможность ознакомить читателей с ещё одним товаром (п18)

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
