Изготовление адаптера OIS -> Starlock для реноватора Макита

Реноватор, осциллятор или многофункциональный инструмент – это универсальный ручной инструмент, с помощью которого можно решать достаточно большой спектр задач в домашней мастерской. Он может пилить, точить, чистить, полировать, делать пазы и, возможно, даже что-то еще, если только вы найдете соответствующую насадку. С последним, казалось бы, проблем сейчас быть не должно – куча строительных оффлайн и онлайн магазинов, интернет-гипермаркеты и даже всеми любимый Али предлагает множество различных вариантов по умеренной цене. Но это только если МФИ у вас не Макита DTM52 или Бош, где используется новая запатентованная система крепления насадки Starlock – мало того, что эти насадки значительно дороже «обычных», так еще и найти их намного трудней.

Но выход, конечно же, есть, и сегодня пойдет речь о самодельном почти бесплатном адаптере «обычных» насадок для Makita DTM52. Наливайте чай, берите печеньки и поехали.

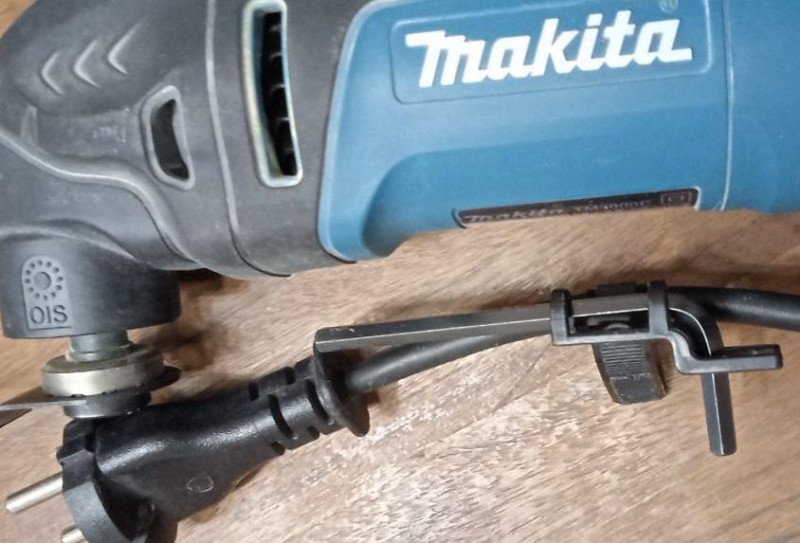

Если вдруг вы никогда не держали в руках, не видели или даже не слышали о том, что такое реноватор, то вот он:


Это инструмент, где вращение вала электродвигателя превращается в колебательное движение, заставляя установленную насадку быстро попеременно поворачиваться вокруг своей оси на небольшой угол то в одном, то в другом направлении. В зависимости от модели и режима работы этот угол обычно составляет от 2 до 4 градусов, а частота вибрации – от 10000 до 20000 колебаний в минуту. Благодаря этому насадка совершает быстрые, но короткие движения «туда-сюда», что позволяет выполнять с её помощью много различных операций, делать которые другим инструментом может оказаться намного сложнее, особенно если речь идет про труднодоступные места.

Также реноватор – один из самых безопасных электрических инструментов. Ведь быстрые и короткие перемещения даже острой пилы неспособны нанести серьезный вред мягким тканям человека, они лишь заставляют их вибрировать в такт с колебаниями. Поэтому инструменты, работающие на колебательном принципе применяют и в медицине, например, для снятия гипса.

С инструментом разобрались, теперь перейдем к насадкам. Привычная нам система крепления насадки называется OIS (Oscillating Interface System) и выглядит следующим образом:


Возможны вариации, но обычно это от 4-х до 12-ти маленьких шпеньков, расположенные по краям плоского диска. Мне, видимо, не очень повезло, и в моем старом инструменте таких шпенька только 4.

Сверху на шпеньки надевается рабочая насадка, которая имеет 12 небольших радиальных вырезов (четыре из них объединены с центральным отверстием крепления), сделанные под те самые шпеньки:


За счет такой конструкции насадку можно установить на реноватор в 12-ти разных положениях с шагом в 30 градусов, что обеспечивает более комфортную работу в нестандартных условиях. Фиксируется насадка вот таким набором:


Сначала поверх насадки устанавливается диск с 4-мя вырезами, затем в центр вставляется фиксирующий винт, который затягивается с помощью приложенного шестигранника. Установленная насадка выглядит так:


Такой вариант крепления очень надежный, ведь вы затягиваете крепежный винт с нужным усилием и можете всегда быть абсолютно уверены, что оснастка закреплена хорошо. Также оно не требует каких-либо высоких технологий для производства оснастки, достаточно лишь прорубить/прорезать отверстие нужного рисунка в крепежном основании насадки. Поэтому насадки с таким креплением дешевы, распространены и очень популярны. Основной недостаток именно моей реализации OIS – сложность замены насадок, а также необходимость в отдельном ключе-шестиграннике, который в условиях ремонта можно и благополучно потерять. Но, например, у Макиты есть модели реноваторов с быстросъемным креплением OIS, где таких недостатков уже нет.

Тем не менее, в 2016 году компании Bosch этого показалось недостаточно, и она придумала новую систему крепления насадок для реноваторов, которую назвала Starlock:


Существует три варианта такого крепления – Starlock, StarlockPlus и StarlockMax, которые производитель задумал для разграничения мощности инструмента. Starlock предназначен для самого легкого, в то время как StarlockMax – для наиболее мощного инструмента. Кстати, разделение креплений по мощности в инструменте не ново – аналогичный подход применяется и, например, в перфораторах, где существуют два популярных варианта: SDS-Plus и SDS-Max. Но в отличие от перфораторов, система Starlock совместима в сторону младших моделей, то есть, на инструмент StarlockMax можно установить любую насадку Starlock.

Как и OIS, Starlock сохранила возможность установки оснастки в 12-ти разных положениях, но крепление стало объемным – хвостовик оснастки теперь имеет 12-угольную выпуклость, которая устанавливается в соответствующую 12-угольную выемку крепления, обеспечивая передачу момента по принципу, аналогичному тому, как вы закручиваете гайку накидной головкой. Только точек тут в два раза больше.

Очевидно, что такое крепление действительно может передать больше момента, чем шпеньки, но оно требует более технологичного производства, лицензионных отчислений (наверняка), что и привело к более высокой цене и меньшей распространенности насадок Starlock. Еще можно поднять вопрос целесообразности – для чего реноватору большой момент, ведь он берет скорее скоростью, чем силой, но, возможно, я просто не осведомлен обо всех возможных насадках для этого инструмента.

К сожалению, ни одной насадки Starlock у меня нет, поэтому привести фото не могу, но их легко найти в интернете. Я же приведу фотографию посадочного места МФИ Makita DTM52:


Для фиксации насадки в инструменте в середину крепления вставляется специальная заглушка, которая затягивается с помощью двух шариков, расположенных внутри тушки и зацепляющихся за её нижний паз (если интересны детали, на YouTube есть хорошее видео разборки DMT52 с подробным объяснением принципа её работы). Чтобы ограничить попадание пыли через отверстие заглушки, в её верхнем пазу производитель заботливо разместил o-ring – маленькое круглое резиновое колечко.


Теперь, когда мы детально разобрались, что такое Starlock, становится понятно, что просто так взять и установить насадку OIS на Макиту не выйдет (а как хотелось бы), нужен переходник. И переходники такие уже придуманы, с нуля изобретать не придется. Один из них продается, например, на Авито и называется «Starlock адаптер для Makita»:


Видно, что сделан он надежно, добротно, и работать, скорее всего, будет тоже хорошо. Недостаток у него только один – высокая цена. Возможно, однажды я и закажу себе такой, но пока поищу вариант попроще.

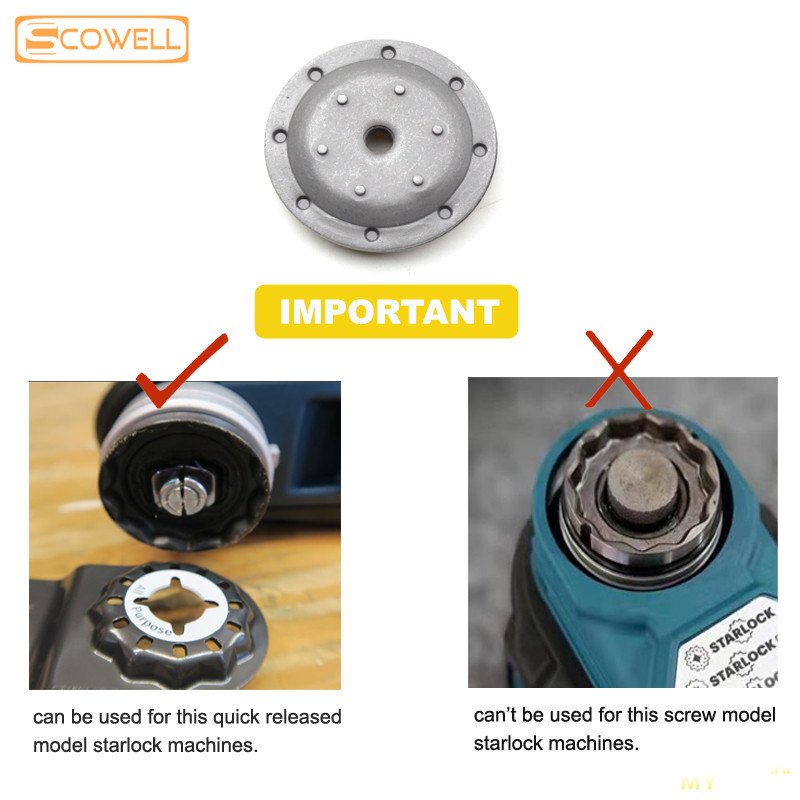

И он есть. Например, тут используют недорогой адаптер с Али, поместив его в напечатанный адаптер для адаптера, а закреплять всё это предлагают самодельной заглушкой, выпиленной из какого-то необычного шурупа с плоской головкой (чертеж заботливо приведен автором).

И я бы, наверное, остановился на этом варианте, но только вот указанного адаптера с Али у меня нет, и ждать его три недели тоже не хочется, хочется пользоваться инструментом уже сейчас. Поэтому, немного подумав, решил делать свой адаптер полностью из пластика. Да, он будет держать меньшие нагрузки, но, по моему представлению, у реноватора они большими и не должны быть. Так что попробовать стоит, тем более, других вариантов у меня пока что нет.

Первым делом я сходил в ближайший магазин метизов, и приобрел там наиболее подходящий по форме и размерам мебельный винт:


Так как на нем нанесена резьба М6, диаметр его гладкой части меньше и составляет примерно 5.2 мм. Оригинальная же заглушка Макиты толще – около 6 мм, но ничего более подходящего в магазине не оказалось. Когда с заглушкой более-менее определился, провел всевозможные измерения и нарисовал в SolidWorks переходник:


Напечатал его из PETG, с третьего раза вышло хорошо и адаптер плотно сел в Макиту. Внешне он выглядит так:


А насадка надевается на него вот так:


Теперь надо разметить будущие пропилы на винте. Пропил под резиновое колечко расположен на расстоянии 11 – 12.5 мм, а основной крепежный пропил на расстоянии 45 – 49.5 мм от внутренней поверхности шляпки. Чтобы пропилы удобней было сделать, нанес их положение на винт маркером:


Затем отпилил резьбовую часть винта с помощью УШМ, так заготовку будет удобней зажимать в патрон шуруповерта:


И вот тут начинается самый трудоемкий момент изготовления – необходимо хвостовик заготовки зажать в патрон шуруповерта или дрели, чтобы он мог вращаться вокруг своей оси, после чего дремелем аккуратно выполнить требуемые пропилы. Конечно же, если у вас есть токарный станок, то задача значительно упростится, но у меня станка нет, так что пришлось работать тем, что есть. Для дремеля я использовал небольшие отрезные диски, которых на одну заглушку ушло ровно две штуки:


Глубина пропила под резиновое кольцо делается «на глаз», а основного пропила – по размерам, диаметр узкой части должен быть 3.8 мм. В итоге, у меня получилась вот такая заглушка:


Остается спилить лишнюю часть хвостовика с помощью УШМ и заглушка готова:


Наконец, можно всё собрать и попробовать установить насадку на Макиту:


Сидит просто отлично! Люфта я не заметил, а небольшие (около 10 минут) испытания пилкой и наждачной бумагой показали, что прочности, на первый взгляд, достаточно. По крайней мере, у адаптера ничего не сломалось и свою функцию он выполнил исправно. Но, на всякий случай, я распечатал еще три запасных, ведь это быстро и очень дешево:

Выводы

Переходник работает, насадки OIS, которые у меня имеются в достаточном количестве теперь можно установить и на МФИ Makita DTM52. Стоимость переходника получилась очень низкая, она целиком определяется стоимостью использованного мебельного винта, которая на момент написания публикации составила порядка 10 российских рублей. Но это при условии, что у вас дома есть 3Д-принтер. А если нет? Тогда можно попросить распечатать друга или, на худой конец, заказать 3Д-печать в специализированной организации. Учитывая очень небольшой объем, стоимость должна быть также невысокой.

К недостаткам адаптера можно отнести то, что он сделан из пластика. Всё же лучше, чтобы такие детали выполнялись из металла, так что посмотрим, сколько он прослужит. Еще, наверное, стоит печатать его из ABS, так как ABS выдерживает более высокие температуры, а насадка реноватора может нагреваться. Я сам ABS не использую, потому что у меня принтер стоит в жилой комнате, а ABS при печати токсичен.

Ну, и пару слов про DTM52, чтобы опередить вопросы. В принципе, у Макиты есть предыдущие модели с креплением OIS, поэтому можно просто взять одну из них и не придумывать себе трудностей. Но что же тогда с успехом преодолевать? Шутка. На самом деле, DTM52 лучше по характеристикам, основная из которых – наличие системы гашения вибраций AVS. Очень большой недостаток реноваторов заключается именно в вибрации, которая передается на держащую инструмент руку, и через 10 минут работать становится просто некомфортно. Лично сталкивался с этим на предыдущем реноваторе, который в таких ситуациях даже пытался брать левой рукой. Макита же такого дискомфорта не вызывает, вибрации у неё действительно слабее. Причем, создается впечатление, что они еще больше падают с увеличением оборотов.

На этом у меня всё, спасибо за прочтение. Модель адаптера выложена тут:

https://www.thingiverse.com/thing:6877849
