Ремонт светодиодной люстры (или как сварить кашу из топора)

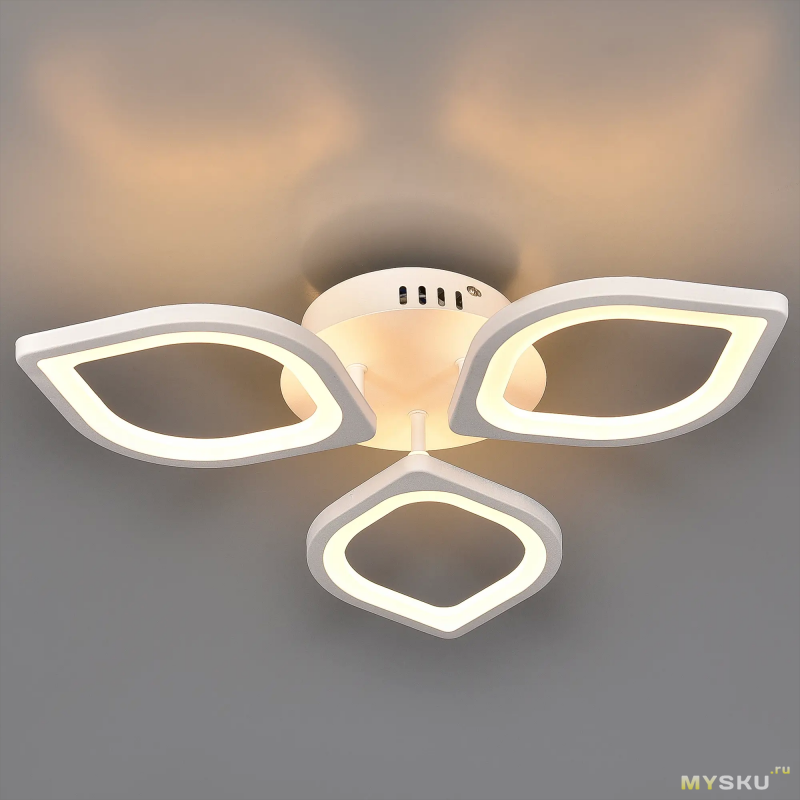

На входе имеем недорогой светильник с ИК-пультом управления, раздельным освещением (теплое и холодное) и несколькими режимами освещения. Пару лет он честно отработал, создавая теплую ламповую подсветку, пока в один прекрасный вечер не издал характерный щелчок и погас. Навеки? Посмотрим! Ведь это не столько повод для расстройства, сколько отличный шанс заглянуть поглубже, разобраться в причинах и, возможно, дать ему вторую жизнь, а то и вовсе прокачать.

Было это до появления умного дома, иначе бы взял хотя бы с радиоуправлением. К нему мы еще вернемся, во всех смыслах…

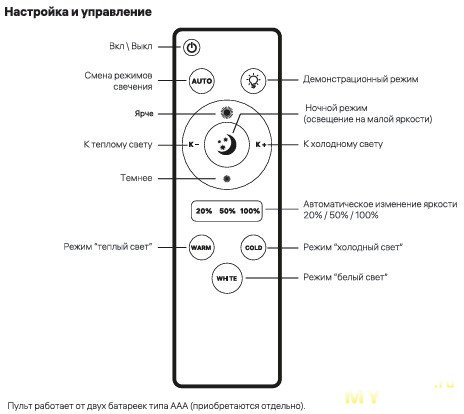

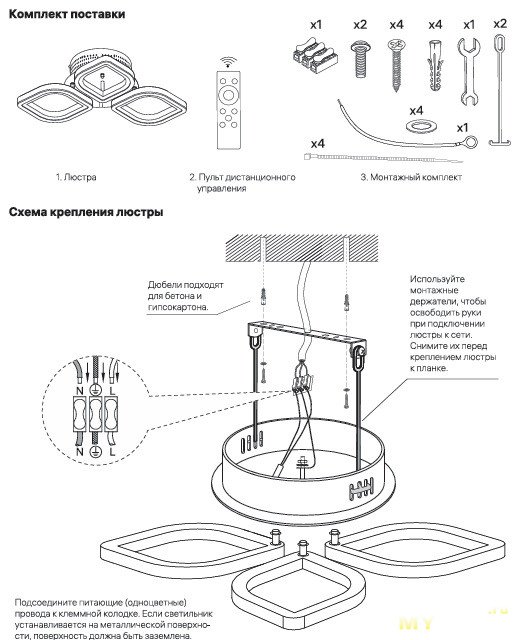

Комплектация за давностью утеряна, но есть подробная инструкция, в которой все на удивление хорошо описано.

Видно, что лент 3 и они соединяются последовательно между собой. Это нам еще пригодится.
Лампа имеет два вида свечения — теплое и холодное, пульт переключает режимы, среди которых как простая смена интенсивности и смена температуры, так и плавные мигания и есть даже запоминание пользовательских режимов.

Данная лампа работала года 2 в обычном режиме, можно сказать щадящем. Ее включали обычно не на полную яркость, а так, для подсветки, в основном теплые светодиоды. Тем не менее, однажды в один чудесный вечер внутри что-то щелкнуло и она погасла навеки…
Ну, или таков был замысел. Но пришло время.

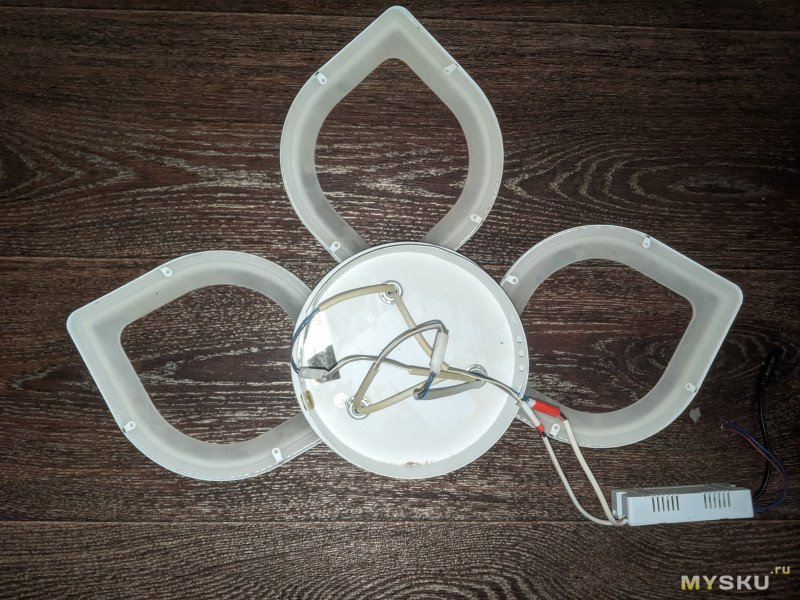

Светильник держится на пластинке с двумя винтами по бокам. Снимаем и видим все небогатое убранство.

Подобные лампы состоят из светодиодной ленты, драйвера и корпуса, в котором это все болтается с разной степенью свободы. Но можете не верить мне на слово, сейчас мы ее разложим по косточкам. Итак, коробочка это драйвер. Он приклеен на скотч к корпусу. Сразу возникает мысль, что для охлаждения. Но мы ее отметаем, потому что корпус пластиковый, да и драйвер в нем болтается.

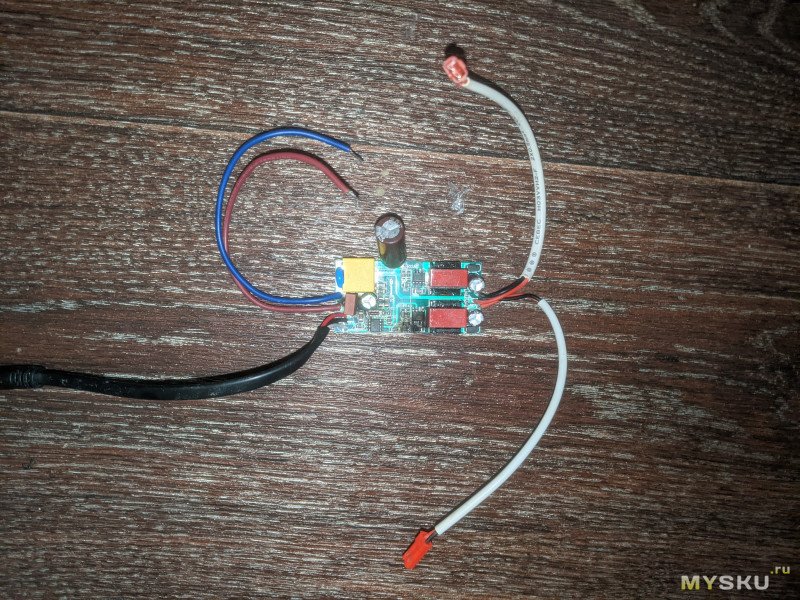

Отсоединяем и расщелкиваем корпус. Да, тут все на разъемах, что удобно.

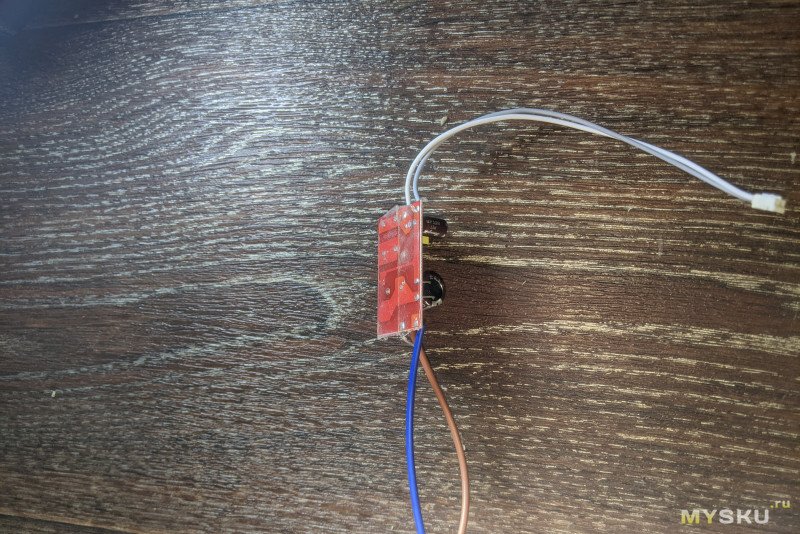

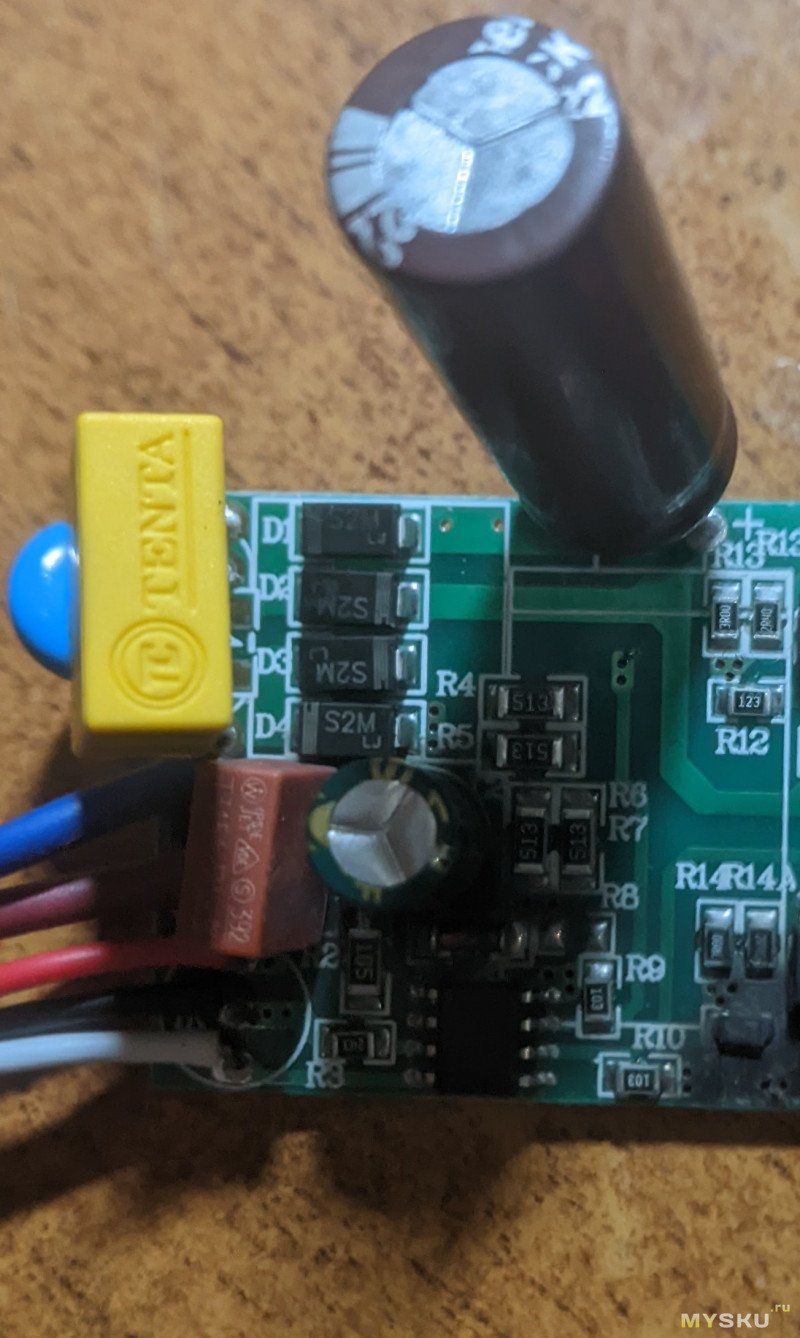

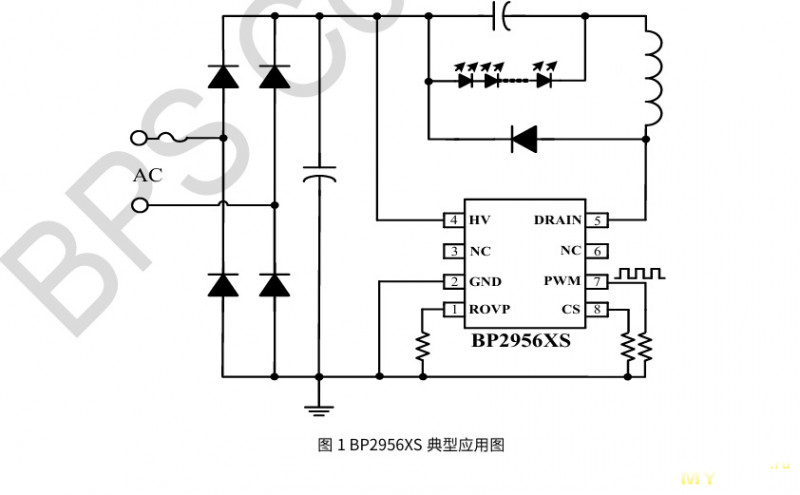

Внутри видим несколько подгоревший двойной драйвер с ШИМ-управлением. Имеет три микросхемы. 2 из них — bp2596 (рядом с 2 красными дросселями). Каскады для них выглядят примерно так:

Схема «все-в-одном», чинить в ней особо нечего, а драйверы под замену брать дорого (10 штук = 923 рубля на АлиЭкспресс). На ножку PWM идет управляющий сигнал с третьей безымянной микросхемы. Это простенький контроллер с ИК-управлением. Маркировка затерта. Питается он от стабилитрона на 3.3 Вольта, который благополучно сгорел (красная штучка рядом с микросхемой). Из платы высовывается черный глаз на стебельке — ИК-приемник. Возможно, контроллер даже остался жив, да только мало прока от этого.
Дальше все стандартно. Диодный мост из схемы драйвера скрывается под желтым пленочным конденсатором на 275 VAC.

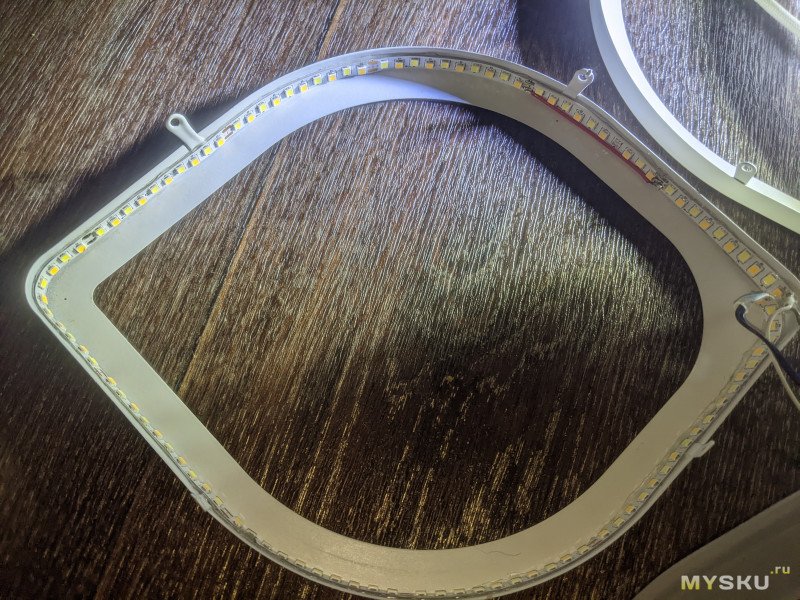

В металле корпуса скрываются светодиодные токовые ленты, всего их 3. Чтобы достать, нужно отогнуть парочку язычков на металлическом основании, можно даже руками разобрать. Внутри видим рассеиватель (снял, держался на язычках) и саму ленту, приклеенную на двусторонний скотч. На мой взгляд, конструкция довольно приятная. Простенько, но со вкусом.

Очевидно, драйвер под замену. Такого же я не нашел, потому подобрал схожий по диапазону напряжений.
Как выбрать драйвер? Очень просто. Токовая лента разделена на несколько последовательных сегментов с параллельными светодиодами. Каждый сегмент должен получать около трех вольт (базовое напряжение одного светодиода). Общее напряжение ленты получается перемножением базового на число сегментов. Все это максимально удешевлено, но каким-то образом работает.

В моем случае имеем две ленты в одной (одна с теплым, другая с холодным светом). Так что имеем 4 вывода на трех последовательно включенных лентах по 30 вольт каждая. Вот почему драйверов в исходной схеме было два. Питание подключается к противоположным концам ленты.

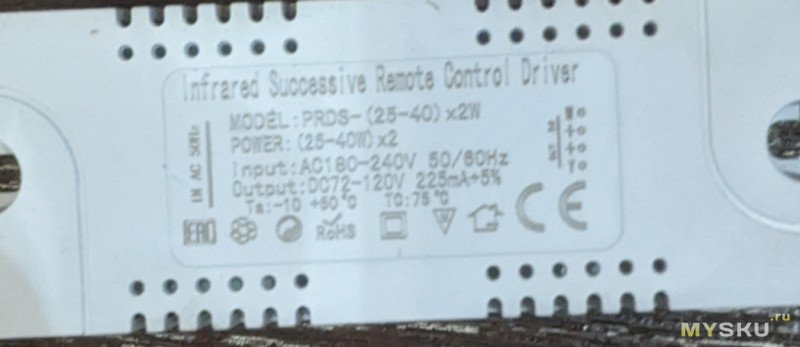

Все токовые драйверы имеют диапазон напряжения и мощности. Напряжение мы уже узнали (нужно просто выбрать драйвер, у которого в диапазоне присутствует наше +- вольт 5). Мощность просто подсмотрим на старом драйвере, пусть будет примерно такая же. Лучше брать +-равную или чуть побольше. По току примерно должно соответствовать.

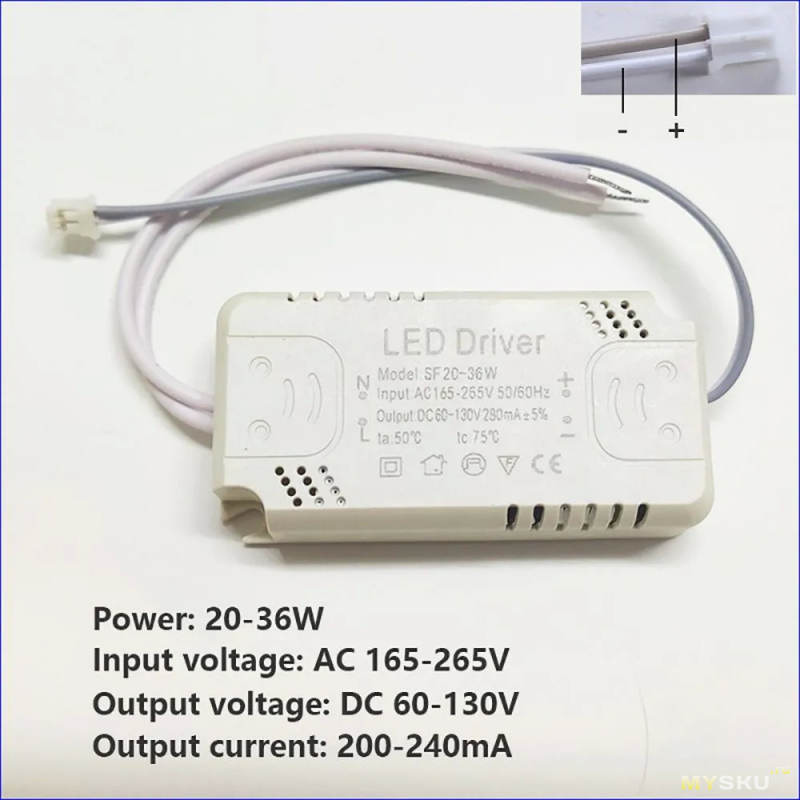

В итоге я выбрал 2 драйвера 36 Ватт 60-130 Вольт с заявленными 200-240 мА (ссылка)

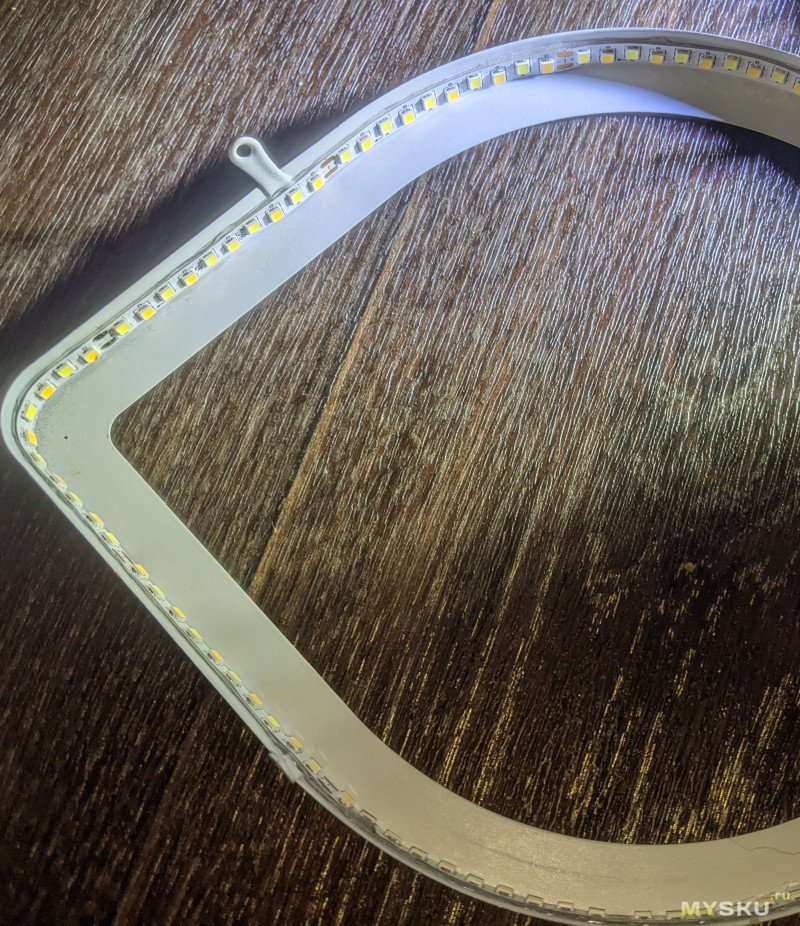

Когда драйверы пришли, я сразу их подключил, и увидел… ничего. И на втором тоже. Раз так, либо я крайне невезучий, либо лента неисправна (первого, кстати, не отменяет). Я внимательно проверил ленту (подавал 3 вольта на концы каждого сегмента) и обнаружил в каждой субленте (теплой и холодной) по полностью сгоревшему сегменту. Похоже, драйвер сделал свое черное горелое дело. Что же, ленту на помойку? Не так быстро!

А что это за красный проводок? На основе знаний о ее схеме, достаточно просто соединить концы нерабочих сегментов, чтобы шунтировать сгоревшие светодиоды. Так вся цепь снова замкнется, и по ней потечет ток. Но безопасно ли это? Если драйвер рассчитан на уменьшенное на 3 вольта (напряжения сегмента) питание, то никаких проблем. А у нас драйвер аж от 60 вольт. Можно 2/3 ленты отключить. Достаем из корпуса эти драйверы и лепим на них двустороннюю ленту. Теперь будут охлаждаться!

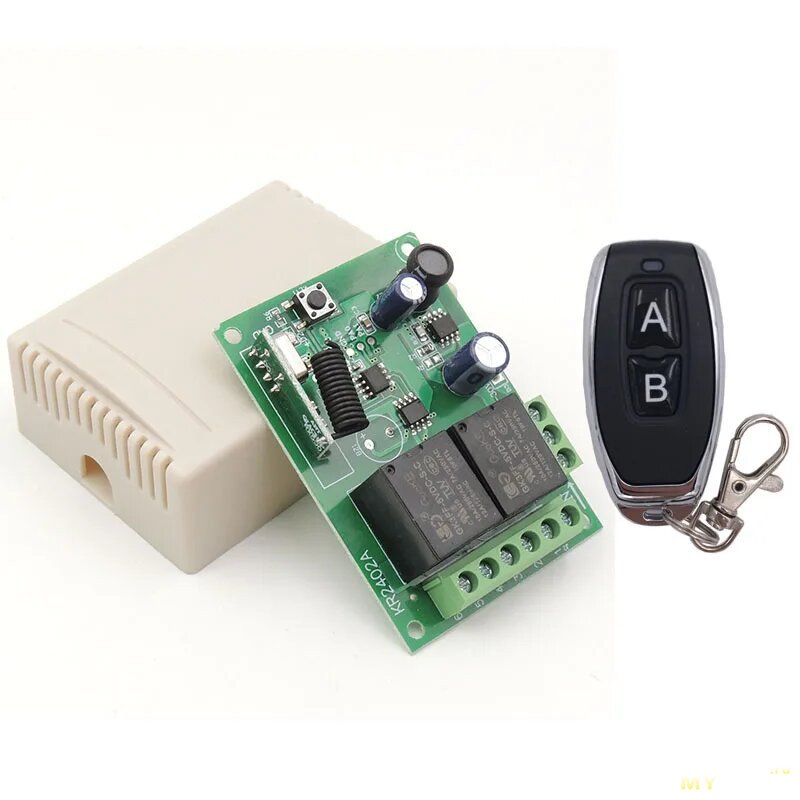

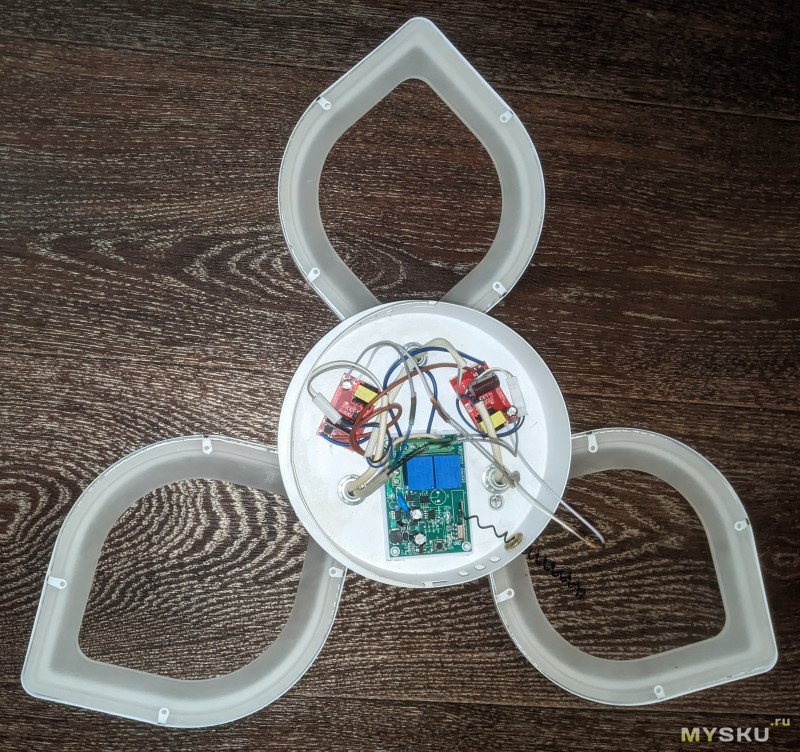

Итак, мы восстановили работоспособность светильника. Но раз уж он был управляемый, вернем ему часть былого величия. Для этого я применил двойное реле на радиоуправлении, которое валялось под рукой.

В подключении нет ничего сложного, просто на его выход ставим драйверы. Теперь можно пультом управлять светильником, включая ленты по отдельности.

Конечно, никакого диммирования тут нет, но драйверы слишком дешевые для подобного, в них просто нет ШИМ-входа. Это означает, что они по определению неуправляемые внешним МК. Когда заказывал, я об этом и не знал. Но теперь и я, и вы знаете.

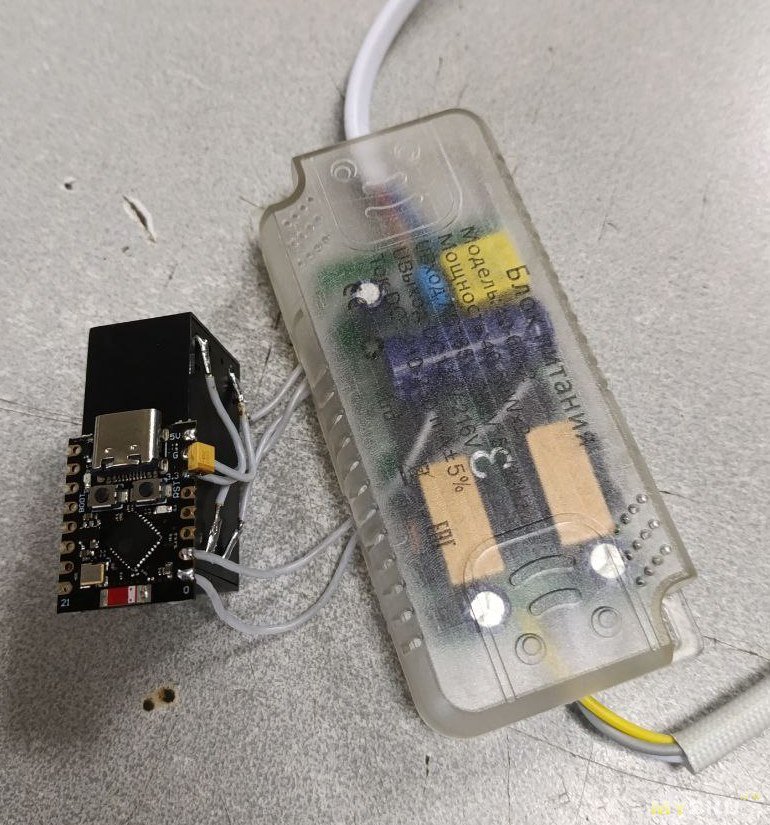

После всех манипуляций лампа ожила, и ей даже можно управлять через модуль 433, подключенный к ESP8266 на платформе ESPHome. А значит, на HomeAssistant будет с ней работать. И с пульта она тоже управляется.

Так что считаю, ремонт удался, хоть меня и терзают смутные сомнения о судьбах модулей (драйверов и лент). Будем считать это экспериментом, и, надеюсь, долгосрочным. Самое забавное, я уже хотел заморочиться с ИК-хабом для нее, но судьба решила иначе. Но теперь вы видите, что ее можно заставить передумать :) Целесообразность работ оценивайте сами. Всем желаю сбалансированных ремонтов и здравого компромисса с судьбой!
Введение
Эта история начинается с любопытства. Мне стало интересно, насколько удобен и долговечен светильник вида «все в одном», да еще с ИК-пультом управления. Он был куплен за 1600 в местном магазине.
Было это до появления умного дома, иначе бы взял хотя бы с радиоуправлением. К нему мы еще вернемся, во всех смыслах…
Комплектация за давностью утеряна, но есть подробная инструкция, в которой все на удивление хорошо описано.

Видно, что лент 3 и они соединяются последовательно между собой. Это нам еще пригодится.
Лампа имеет два вида свечения — теплое и холодное, пульт переключает режимы, среди которых как простая смена интенсивности и смена температуры, так и плавные мигания и есть даже запоминание пользовательских режимов.

Данная лампа работала года 2 в обычном режиме, можно сказать щадящем. Ее включали обычно не на полную яркость, а так, для подсветки, в основном теплые светодиоды. Тем не менее, однажды в один чудесный вечер внутри что-то щелкнуло и она погасла навеки…
Ну, или таков был замысел. Но пришло время.
Время вскрытия!
Светильник держится на пластинке с двумя винтами по бокам. Снимаем и видим все небогатое убранство.

Подобные лампы состоят из светодиодной ленты, драйвера и корпуса, в котором это все болтается с разной степенью свободы. Но можете не верить мне на слово, сейчас мы ее разложим по косточкам. Итак, коробочка это драйвер. Он приклеен на скотч к корпусу. Сразу возникает мысль, что для охлаждения. Но мы ее отметаем, потому что корпус пластиковый, да и драйвер в нем болтается.

Отсоединяем и расщелкиваем корпус. Да, тут все на разъемах, что удобно.

Внутри видим несколько подгоревший двойной драйвер с ШИМ-управлением. Имеет три микросхемы. 2 из них — bp2596 (рядом с 2 красными дросселями). Каскады для них выглядят примерно так:

Схема «все-в-одном», чинить в ней особо нечего, а драйверы под замену брать дорого (10 штук = 923 рубля на АлиЭкспресс). На ножку PWM идет управляющий сигнал с третьей безымянной микросхемы. Это простенький контроллер с ИК-управлением. Маркировка затерта. Питается он от стабилитрона на 3.3 Вольта, который благополучно сгорел (красная штучка рядом с микросхемой). Из платы высовывается черный глаз на стебельке — ИК-приемник. Возможно, контроллер даже остался жив, да только мало прока от этого.
Дальше все стандартно. Диодный мост из схемы драйвера скрывается под желтым пленочным конденсатором на 275 VAC.

В металле корпуса скрываются светодиодные токовые ленты, всего их 3. Чтобы достать, нужно отогнуть парочку язычков на металлическом основании, можно даже руками разобрать. Внутри видим рассеиватель (снял, держался на язычках) и саму ленту, приклеенную на двусторонний скотч. На мой взгляд, конструкция довольно приятная. Простенько, но со вкусом.

Время ремонта
Очевидно, драйвер под замену. Такого же я не нашел, потому подобрал схожий по диапазону напряжений.
Как выбрать драйвер? Очень просто. Токовая лента разделена на несколько последовательных сегментов с параллельными светодиодами. Каждый сегмент должен получать около трех вольт (базовое напряжение одного светодиода). Общее напряжение ленты получается перемножением базового на число сегментов. Все это максимально удешевлено, но каким-то образом работает.

В моем случае имеем две ленты в одной (одна с теплым, другая с холодным светом). Так что имеем 4 вывода на трех последовательно включенных лентах по 30 вольт каждая. Вот почему драйверов в исходной схеме было два. Питание подключается к противоположным концам ленты.
Все токовые драйверы имеют диапазон напряжения и мощности. Напряжение мы уже узнали (нужно просто выбрать драйвер, у которого в диапазоне присутствует наше +- вольт 5). Мощность просто подсмотрим на старом драйвере, пусть будет примерно такая же. Лучше брать +-равную или чуть побольше. По току примерно должно соответствовать.
В итоге я выбрал 2 драйвера 36 Ватт 60-130 Вольт с заявленными 200-240 мА (ссылка)

Когда драйверы пришли, я сразу их подключил, и увидел… ничего. И на втором тоже. Раз так, либо я крайне невезучий, либо лента неисправна (первого, кстати, не отменяет). Я внимательно проверил ленту (подавал 3 вольта на концы каждого сегмента) и обнаружил в каждой субленте (теплой и холодной) по полностью сгоревшему сегменту. Похоже, драйвер сделал свое черное горелое дело. Что же, ленту на помойку? Не так быстро!

А что это за красный проводок? На основе знаний о ее схеме, достаточно просто соединить концы нерабочих сегментов, чтобы шунтировать сгоревшие светодиоды. Так вся цепь снова замкнется, и по ней потечет ток. Но безопасно ли это? Если драйвер рассчитан на уменьшенное на 3 вольта (напряжения сегмента) питание, то никаких проблем. А у нас драйвер аж от 60 вольт. Можно 2/3 ленты отключить. Достаем из корпуса эти драйверы и лепим на них двустороннюю ленту. Теперь будут охлаждаться!

Итак, мы восстановили работоспособность светильника. Но раз уж он был управляемый, вернем ему часть былого величия. Для этого я применил двойное реле на радиоуправлении, которое валялось под рукой.

В подключении нет ничего сложного, просто на его выход ставим драйверы. Теперь можно пультом управлять светильником, включая ленты по отдельности.

Конечно, никакого диммирования тут нет, но драйверы слишком дешевые для подобного, в них просто нет ШИМ-входа. Это означает, что они по определению неуправляемые внешним МК. Когда заказывал, я об этом и не знал. Но теперь и я, и вы знаете.
После всех манипуляций лампа ожила, и ей даже можно управлять через модуль 433, подключенный к ESP8266 на платформе ESPHome. А значит, на HomeAssistant будет с ней работать. И с пульта она тоже управляется.

Так что считаю, ремонт удался, хоть меня и терзают смутные сомнения о судьбах модулей (драйверов и лент). Будем считать это экспериментом, и, надеюсь, долгосрочным. Самое забавное, я уже хотел заморочиться с ИК-хабом для нее, но судьба решила иначе. Но теперь вы видите, что ее можно заставить передумать :) Целесообразность работ оценивайте сами. Всем желаю сбалансированных ремонтов и здравого компромисса с судьбой!
