Низковольтная розетка для мелочовки из компьютерного блока питания

Чтобы избавиться от россыпи сомнительных адаптеров и постоянных просадок по питанию, я решил переделать старый компьютерный блок ATX в универсальный источник 5 и 12 В. Получилась тихая и надёжная переноска, закрывшая вопрос питания всей периферии. Подробности под катом.

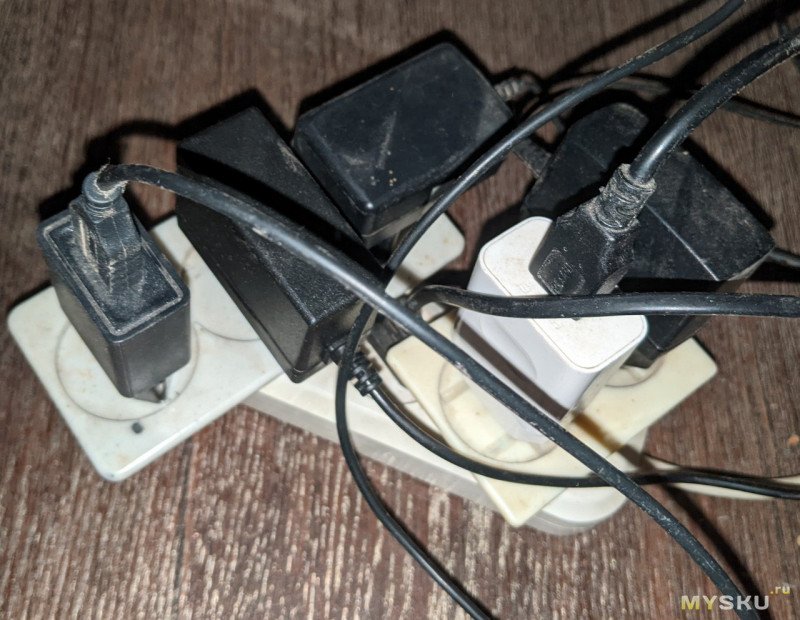

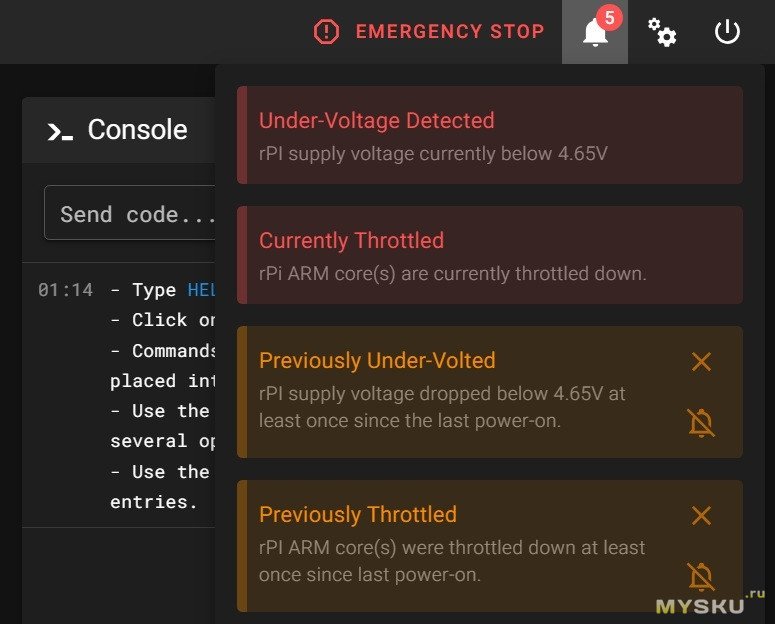

Недавно глянул себе под стол и был неприятно озадачен наростами переходников на свой удлинитель для питания мелочи. Там и роутер, и сервер умного дома, и сервер принтера, и чего только нет… И подобными темпами мне еще пару переходников скоро понадобится. Такое количество низкокачественных БП, да еще через несколько пружинных контактов не внушает ни доверия, ни гарантий чистоты синуса в сети. А еще малинка(сервер 3D принтера) на заводском (подчеркну!) источнике и проводе ругается на слабое питание.

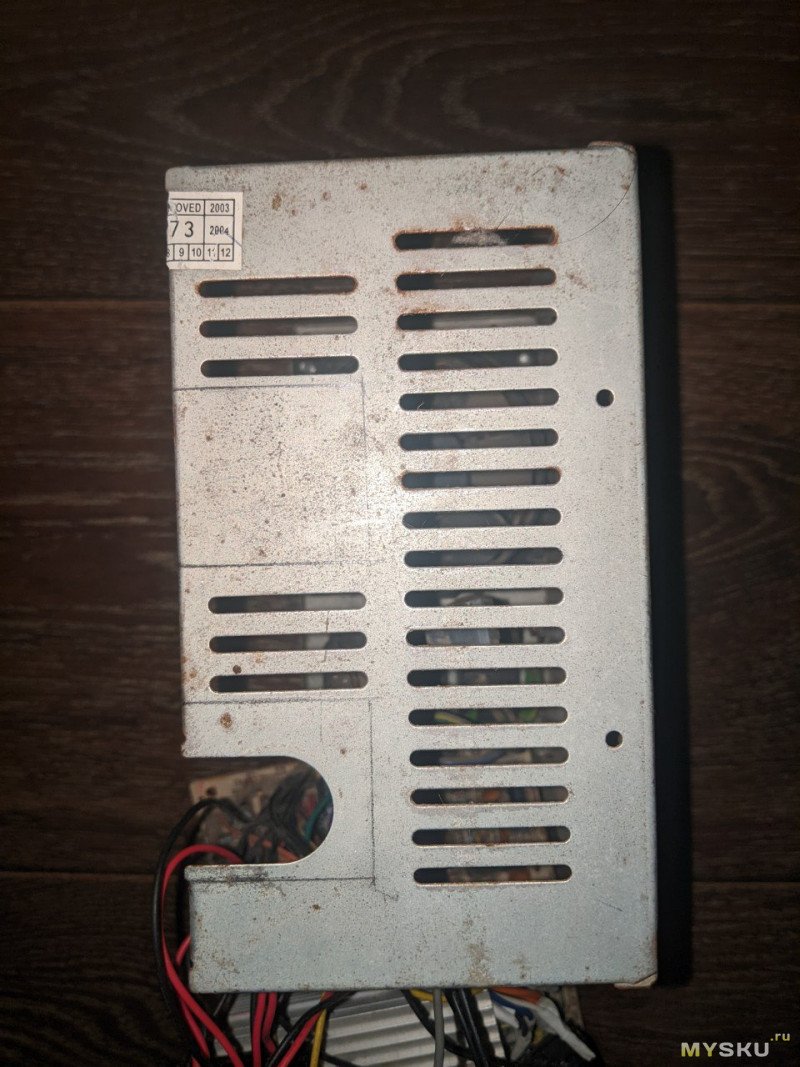

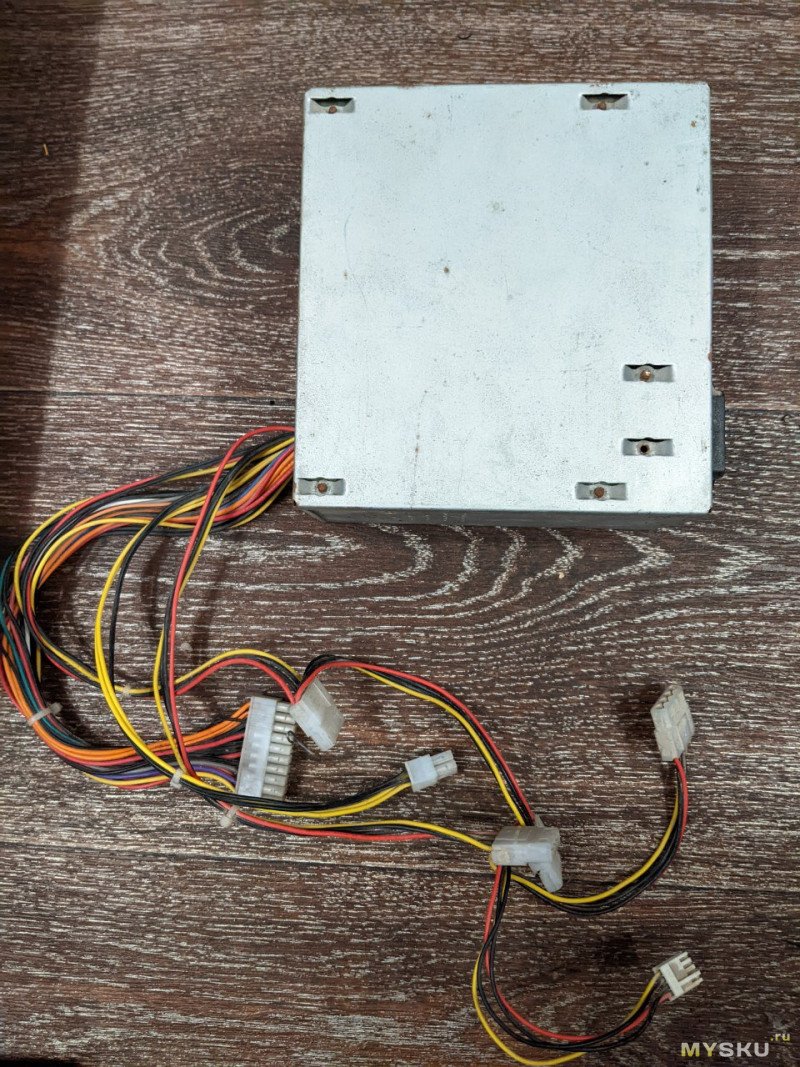

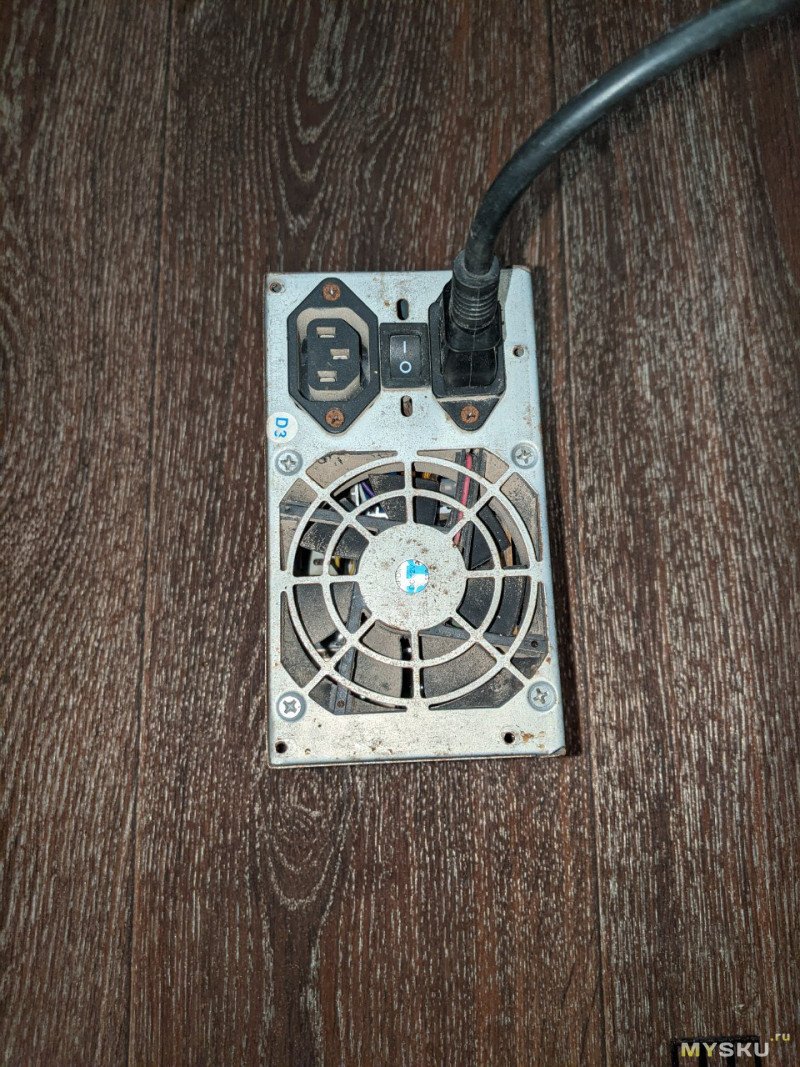

Тем временем у меня как раз завалялся один старый ATX блок питания на 300W. Лежал он на «свежем воздухе», так что корпус немного пострадал.


Но на удивление это нисколько не помешало его бесшумной работе, даже несмотря на сравнительно мелкий кулер.


Итак, для чего, спрашивается, он может пригодиться? Если глянуть на спецификации, то он может выдавать 3.3, 5 и 12 Вольт (2 напряжения крайне популярны), запас по току огромен, есть куча защит и стабилизация напряжения. Это все заставляет задуматься о его потенциальном использовании как источника тока для мелочи.

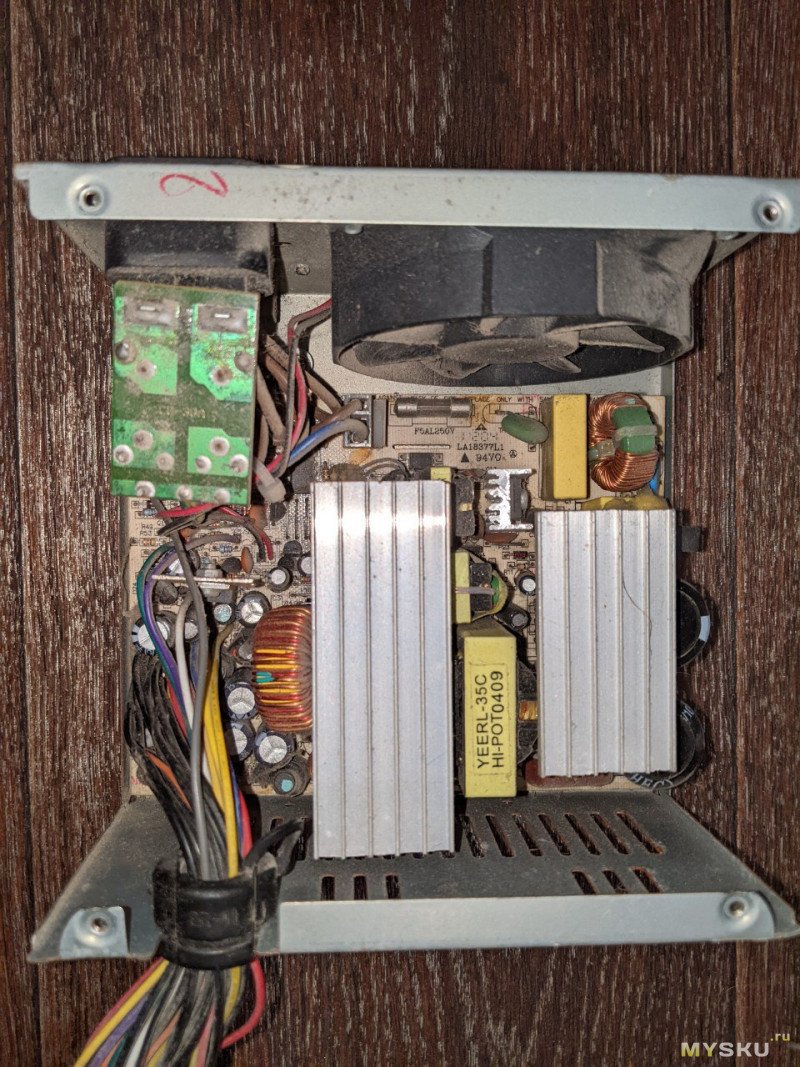

Но прежде нужно заглянуть внутрь.


И действительно, за все годы ни одного вздутого конденсатора не появилось, и кроме пыли и ржавчины внешне недостатков найдено не было. Что ж, это меня обнадежило, так что я приступил к планированию переделки.

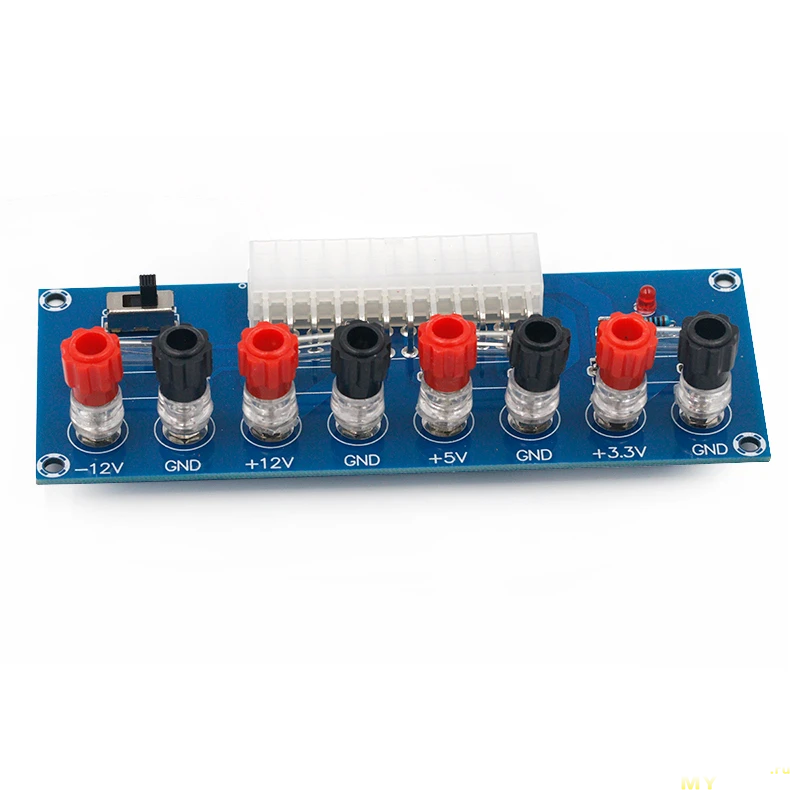

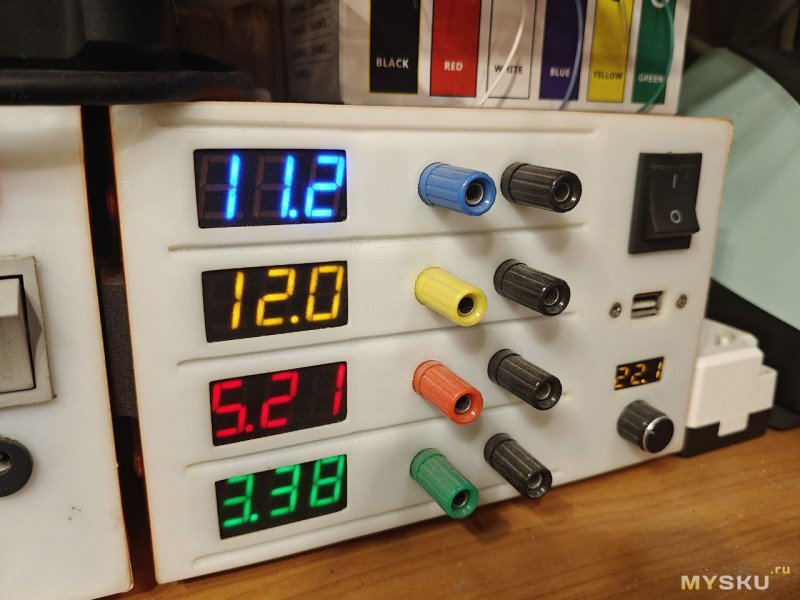

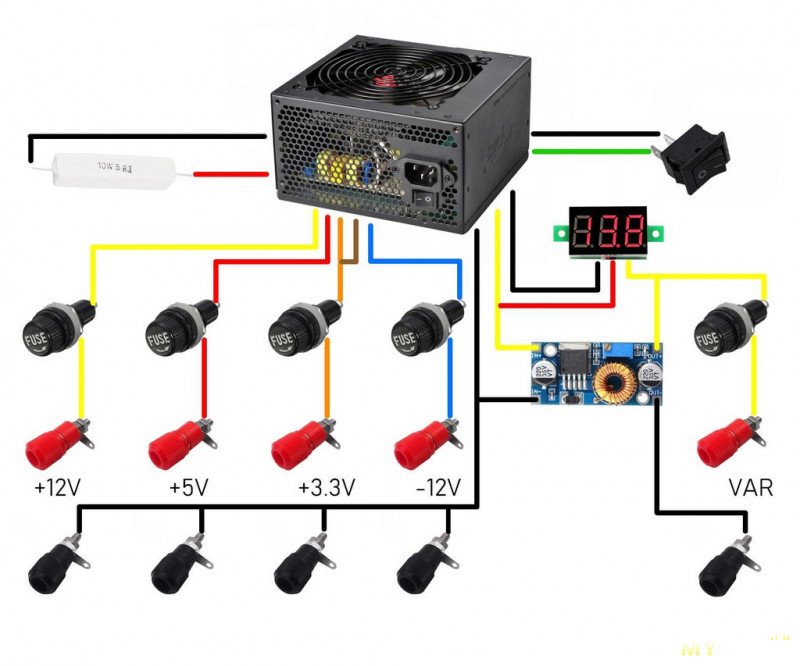

Суть переделки, очевидно, состояла в том, чтобы отрезать ненужное, впаять выходные разъемы и каким-то образом закрепить их на корпусе, получив уже полноценную 5/12В переноску. 3.3 Вольта я пока решил не использовать. Хотя если подключить +12В как "+" и +3.3В как землю, можно получить +9В итогового потенциала, что тоже бывает полезно для всяких самоделок. В сети гуляет много разных подобных самоделок.


Самое простое, конечно, отрезать лишнее. Ломать — не строить! Но и тут стоит подумать о том, куда эти провода потом припаять и хватит ли отрезанных кусков по длине. Потому пойдем все-таки с конца, а именно с вопроса крепежа.

Глянув на корпус, я нашел как раз 2 места, куда бы можно было разместить импровизированные розетки, при этом сохранив простоту разборки. Это как раз место выхода силовой косы и непрорезанная часть пластины рядом. Эти участки я задумал прорезать и вдвинуть туда панели розеток.

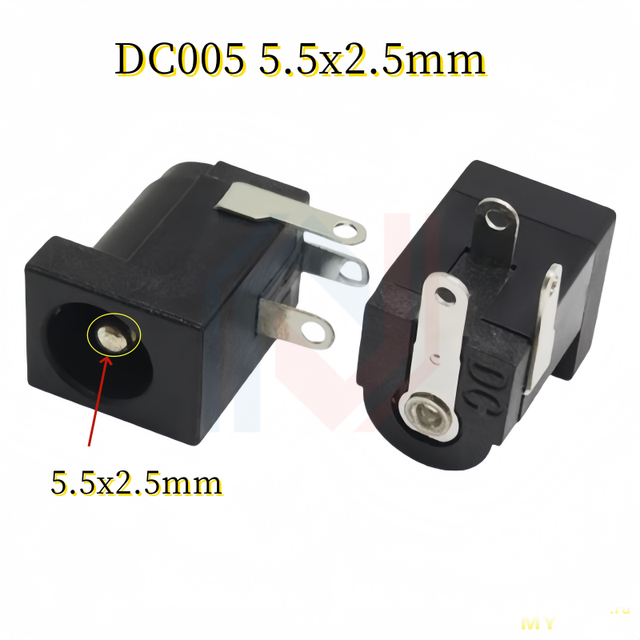

В качестве розеток у меня под рукой оказались 5525 разъемы для впаивания.

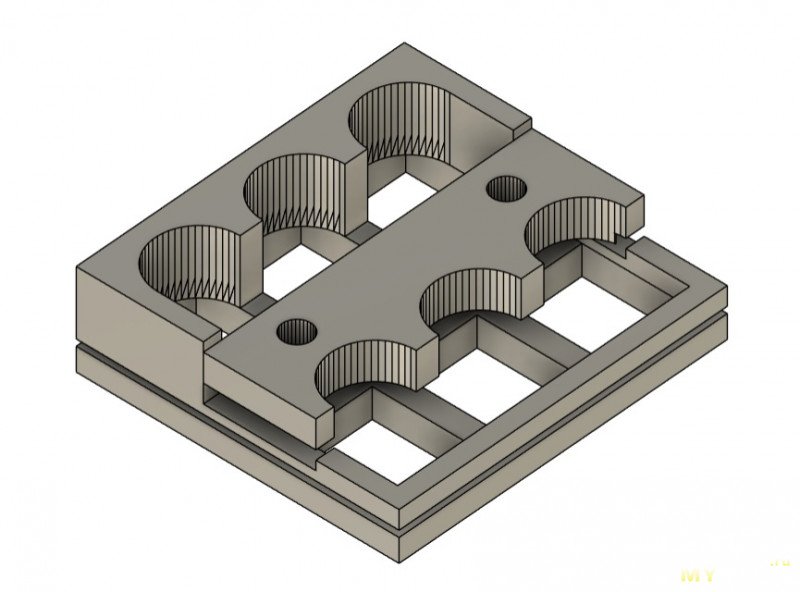

Никаких креплений в корпус предусмотрено не было… Почесав репу, я пришел к мысли, что закрепить их все же можно, с помощью внешней пластины, куда они должны вставляться внатяг, и заднего ограничителя, чтобы их нельзя было по неосторожности вдавить внутрь вместе со штекером. Пришлось ограничитель разбить надвое, иначе контакты мешали бы сборке.

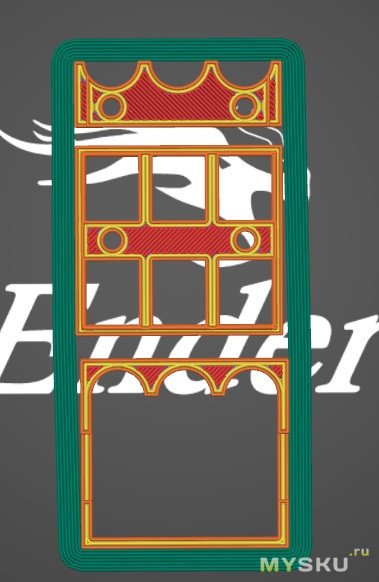

Я примерно прикинул по миллиметрам сколько можно отрезать, не залезая на заводскую вентиляцию корпуса, так что сделал достаточно компактно. Вот такая королевская башенка получилась для печати.


К сожалению, у меня в наличии оказалось только 9 разъемов, так что на 12В розетке я заполнил только половину слотов (5В устройств оказалось больше).

На этом этапе уже стало понятно, куда пойдут провода, так что я без зазрения совести обрезал и заизолировал лишнее.

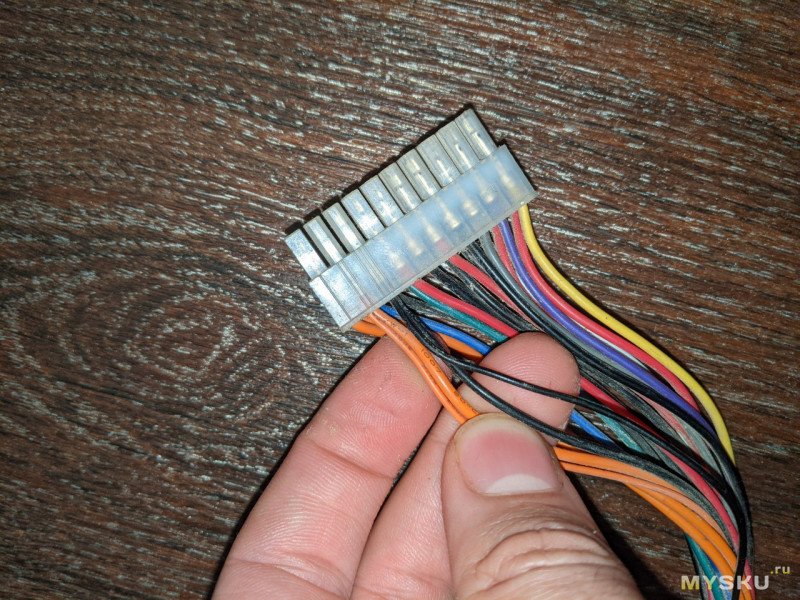

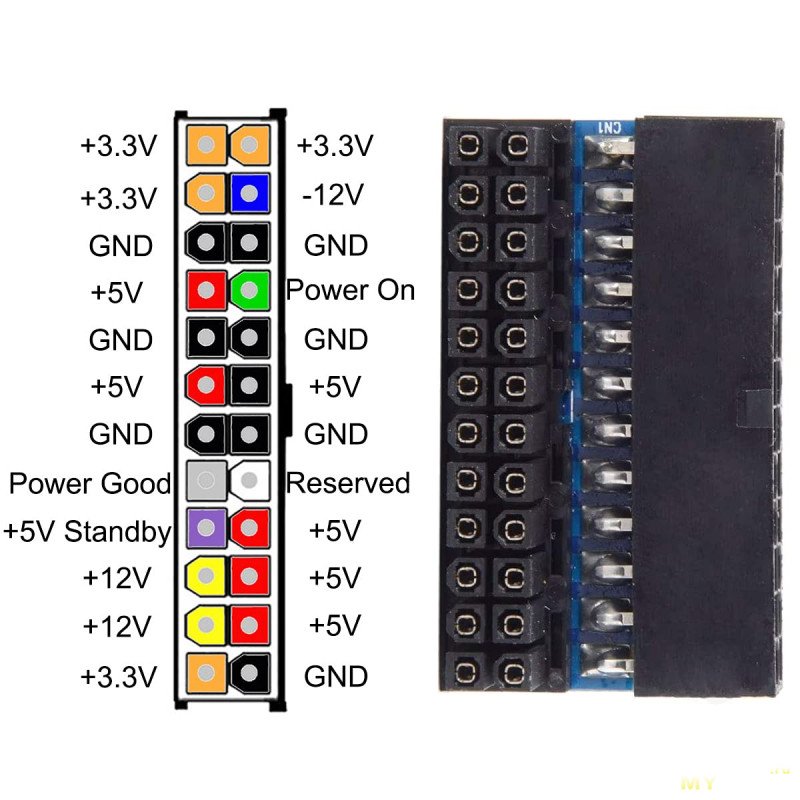

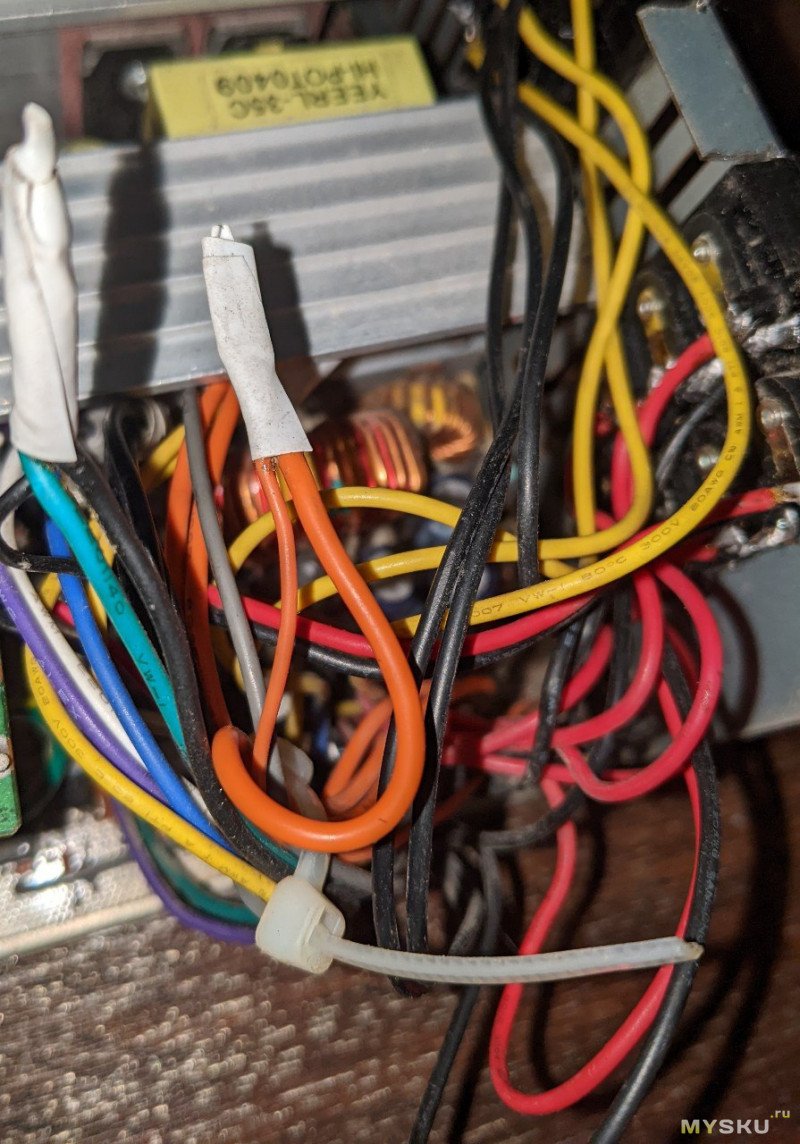

Не стоит также забывать, что для включения блока необходимо соединить черный и зеленый провод. Можно поставить в разрыв выключатель, но я не стал — сильно больших токов не предвидится. У меня на разъеме ATX еще обнаружились тонкие провода, соединенные с толстыми силовыми. Скорее всего, какие-то защиты. Не стал разбираться, просто повторил соединение на своих обрезках.


Далее я разметил и отпилил необходимые пазы под панели разъемов.

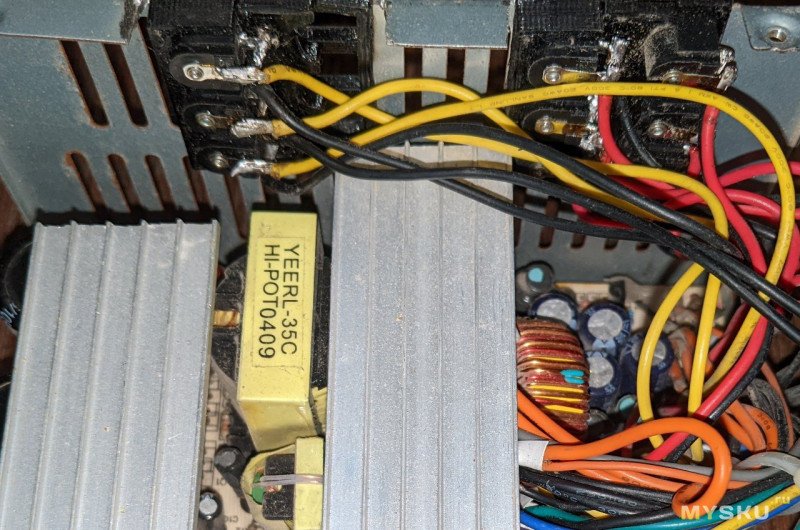

Я припаял к ним провода и вдвинул в пазы. Вошло с первого раза плотно и до конца, так что не пришлось даже доставать напильник!

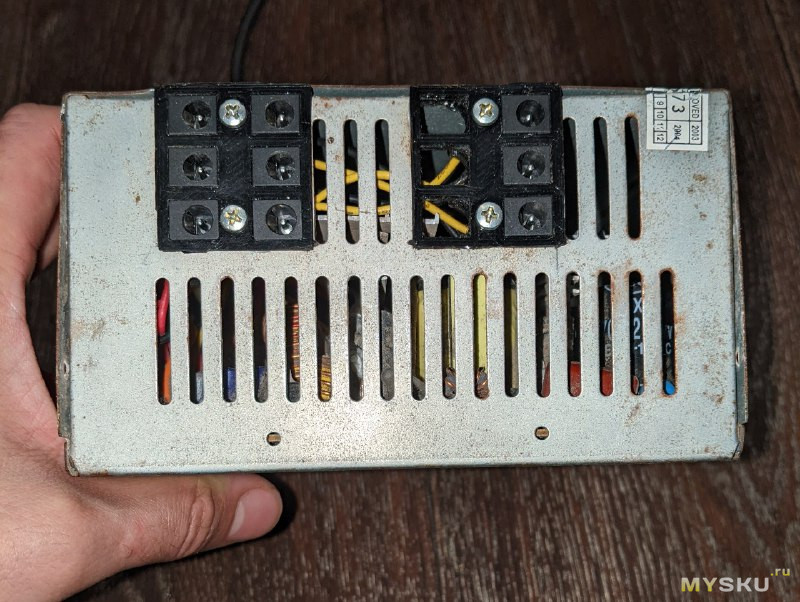

После проверки я уже окончательно закрыл крышкой и завинтил получившийся агрегат.

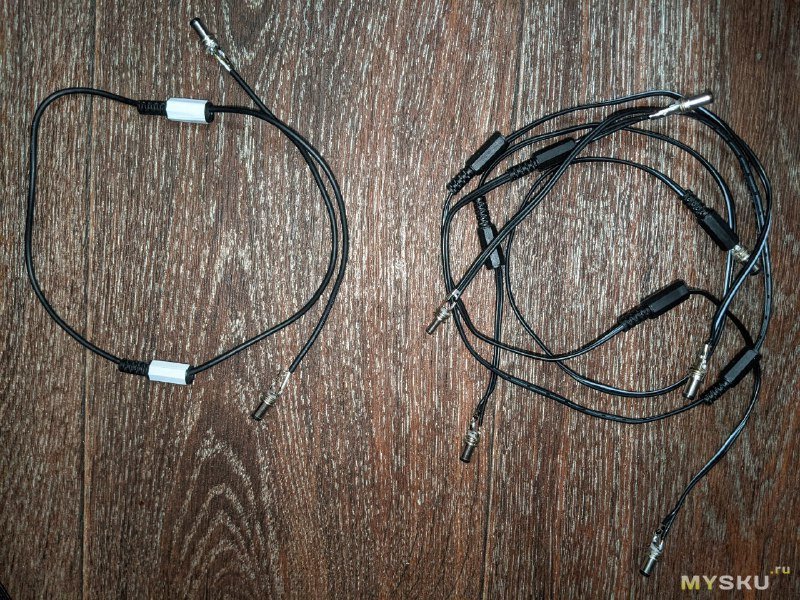

Да, и сразу напаял к нему проводов. 5В провода сделал из плоского двужильного провода потолще, 12В из круглого с центральной жилой и оплеткой, и заклеил его белым. В основном, чтобы тактильно и визуально их различать.


Будь у меня разные круглые гнезда, сделал бы разные розетки для 5 и 12 Вольт, но это мне не сильно критично пока что, а переноске хотел бы использовать сейчас.

В общем и целом, не глядя на внешность, получилась очень симпатичная переноска. Есть защиты, стабильное питание, запас мощности и бесшумность (на удивление). Впоследствии стоит заменить гнезда разных напряжений на разные, подумать над использованием 3.3 В питания, пошлифовать и покрасить корпус, прикрутить ножки. В текущем виде это скорее прототип. Буду рад услышать мнение экспертов. Спасибо за внимание!
