DIY корпус аккумулятора Makita под аккумуляторы формата 21700

Продолжаем использовать аккумуляторы 21700 в различных изделиях.

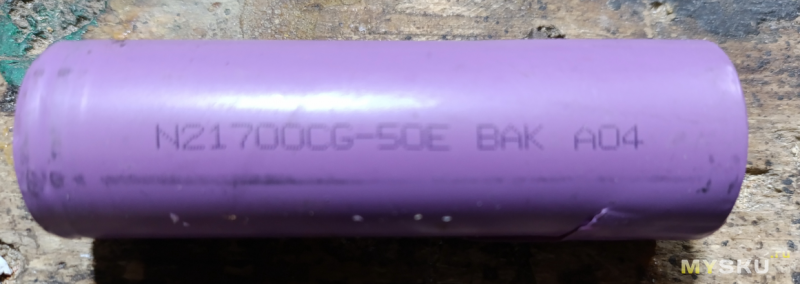

Я уже писал, что завалялась кучка аккумуляторов такого формата. Часть из них пошли на повербанк, а часть в фонарик.
Осталось еще чуть больше десятка. Я подумал почему бы не собрать на них аккумулятор под макитовский инструмент, которого у меня в достатке.
Как ни странно на Али нашлось много вариантов под такой формат. Благодаря каким-то купонам удалось купить корпус совсем недорого.

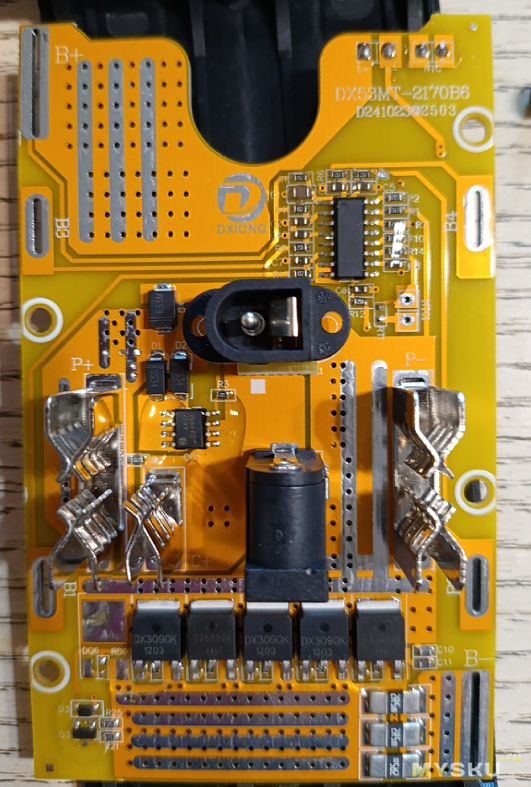

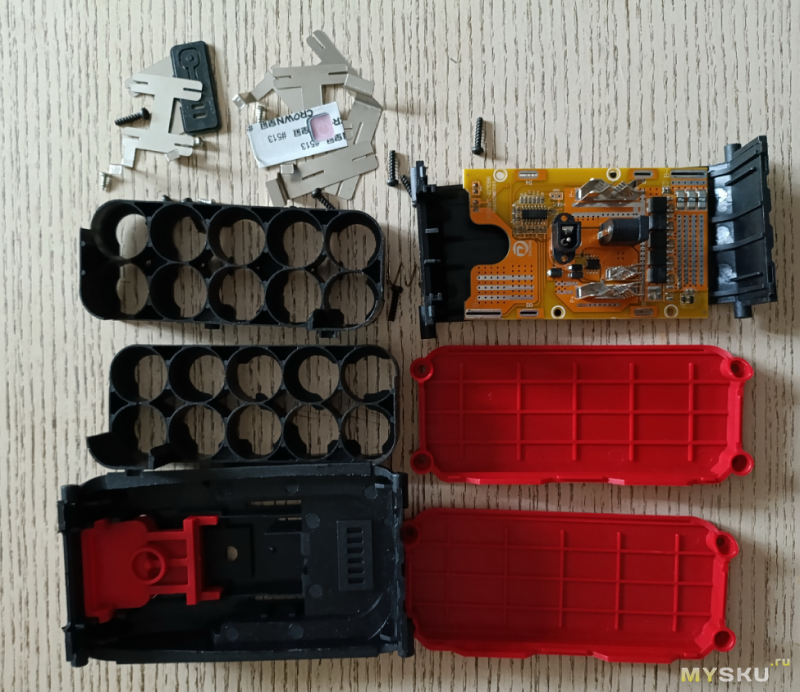

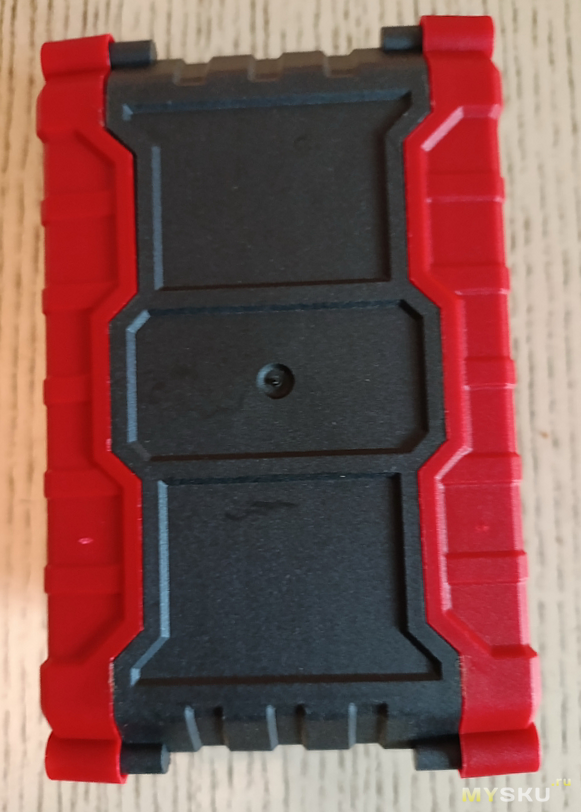

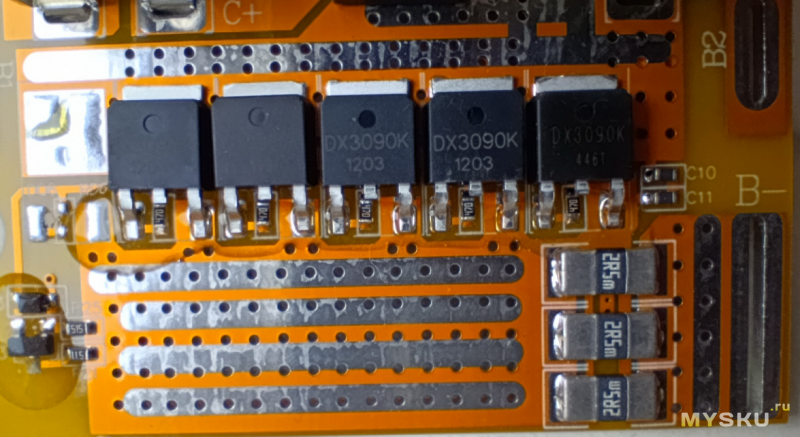

В комплекте идет сам корпус изготовленный, такое впечатление из полиэтилена, но довольно прочного, платы с пятью мосфетами DX3090K, пластинами для сварки аккумуляторов, набора саморезов для крепления, пружина для рычага фиксации и наклейками. Корпус рассчитан на 10 аккумуляторов. Но есть и на пять.

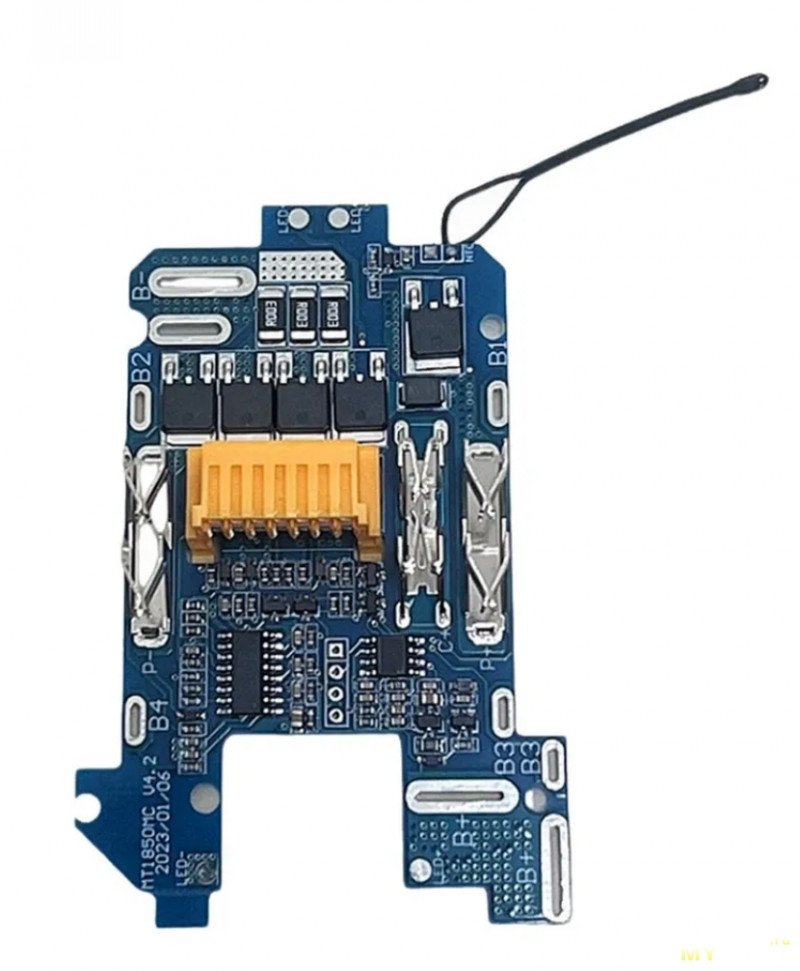

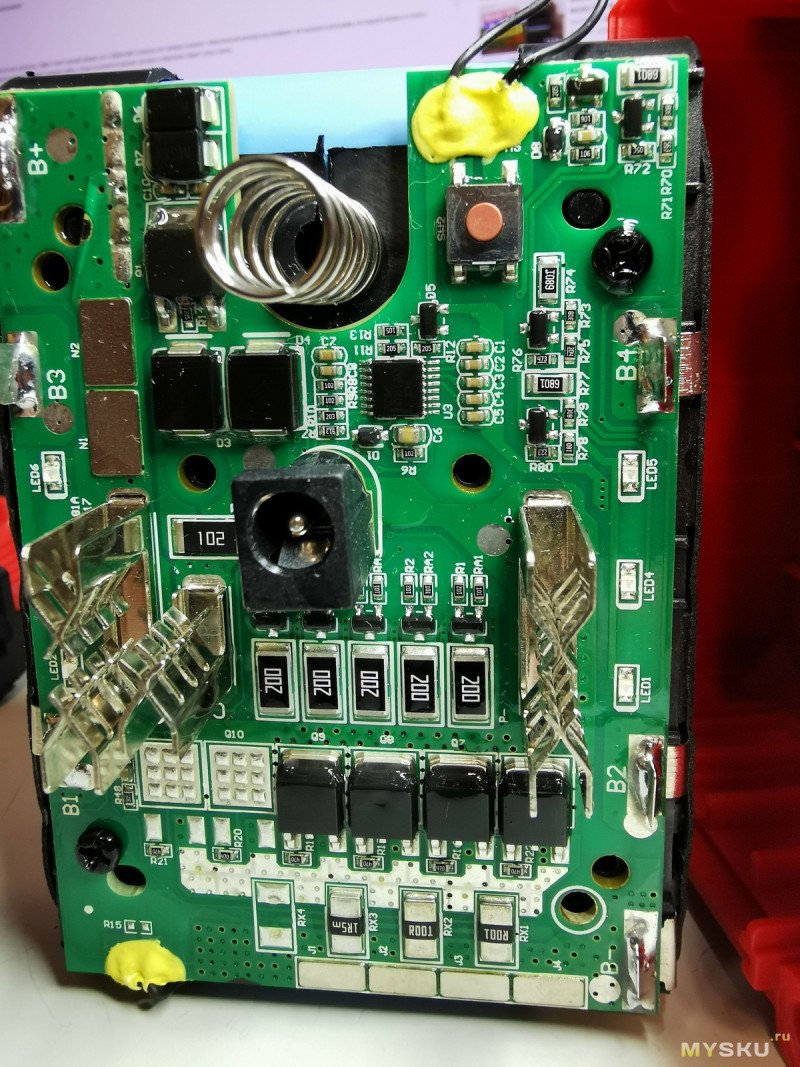

В процессе поиска были обнаружены платы с 3 или 4 мосфетами.
Характеристики оных
Pd ⓘ — Максимальная рассеиваемая мощность: 105 W
Vds|ⓘ — Предельно допустимое напряжение сток-исток: 30 V
Vgs|ⓘ — Предельно допустимое напряжение затвор-исток: 20 V
Vgs(th)|ⓘ — Пороговое напряжение включения: 2.5 V
Id| ⓘ — Максимально допустимый постоянный ток стока: 90 A
Tj ⓘ — Максимальная температура канала: 175 °C

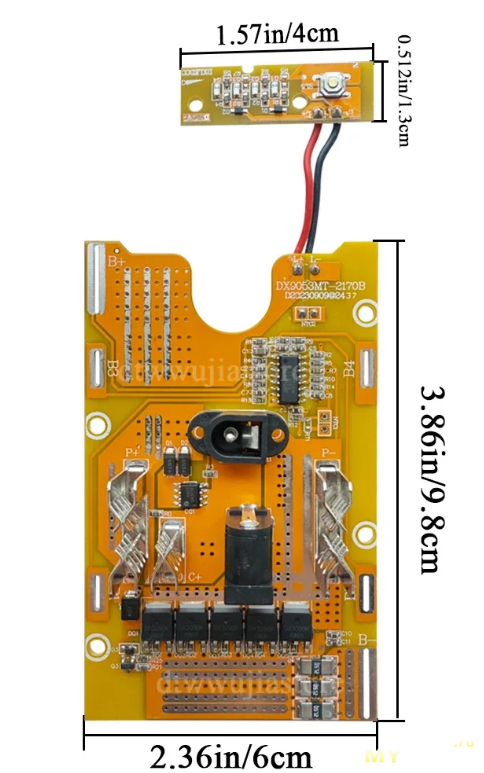

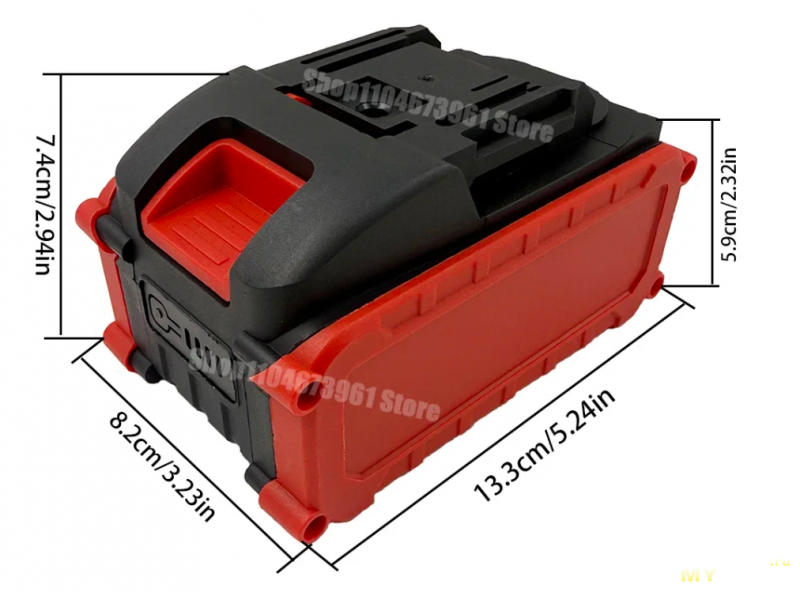

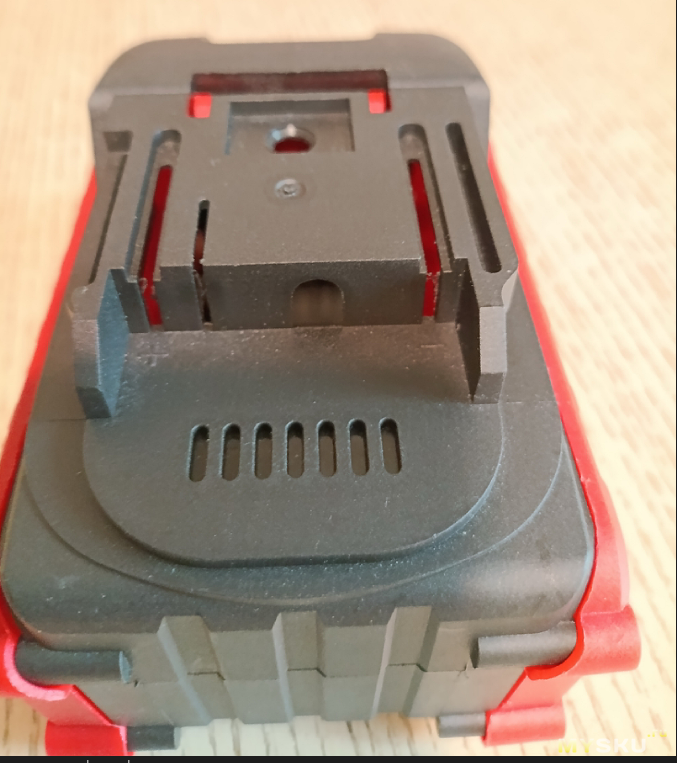

Размеры корпуса:

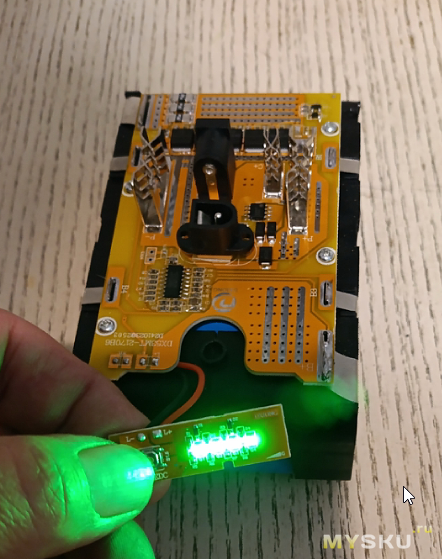

Плата включает индикатор уровня заряда батареи:

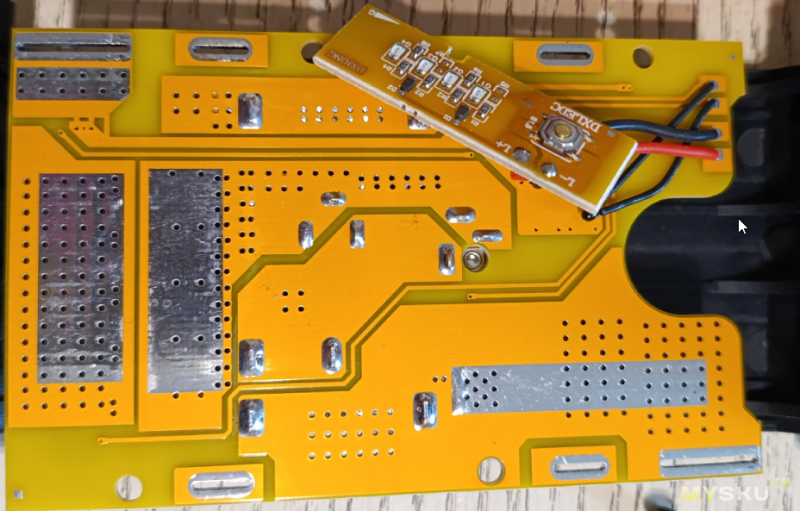

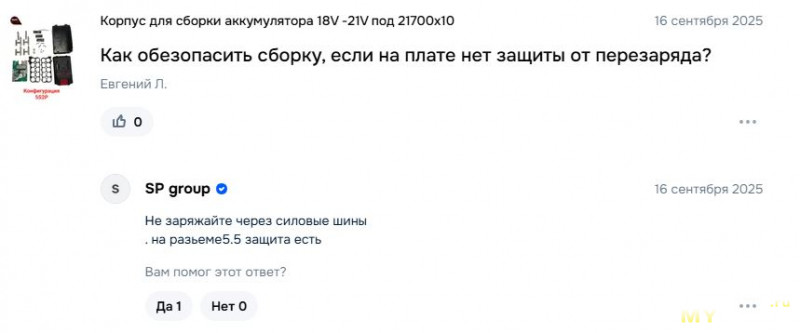

Интересный момент, на плате зачем-то установлено два разъема для зарядки аккумулятора один сбоку, как обычно, и один сверху. Кроме того, аккумулятор успешно заряжается через стандартный контакт. Я не имею фирменной зарядки Makita, поэтому не могу сказать будет она его заряжать или нет.

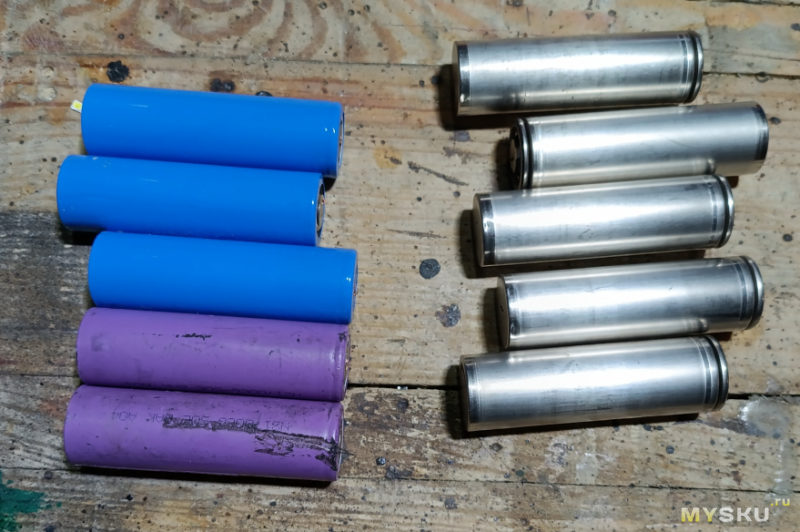

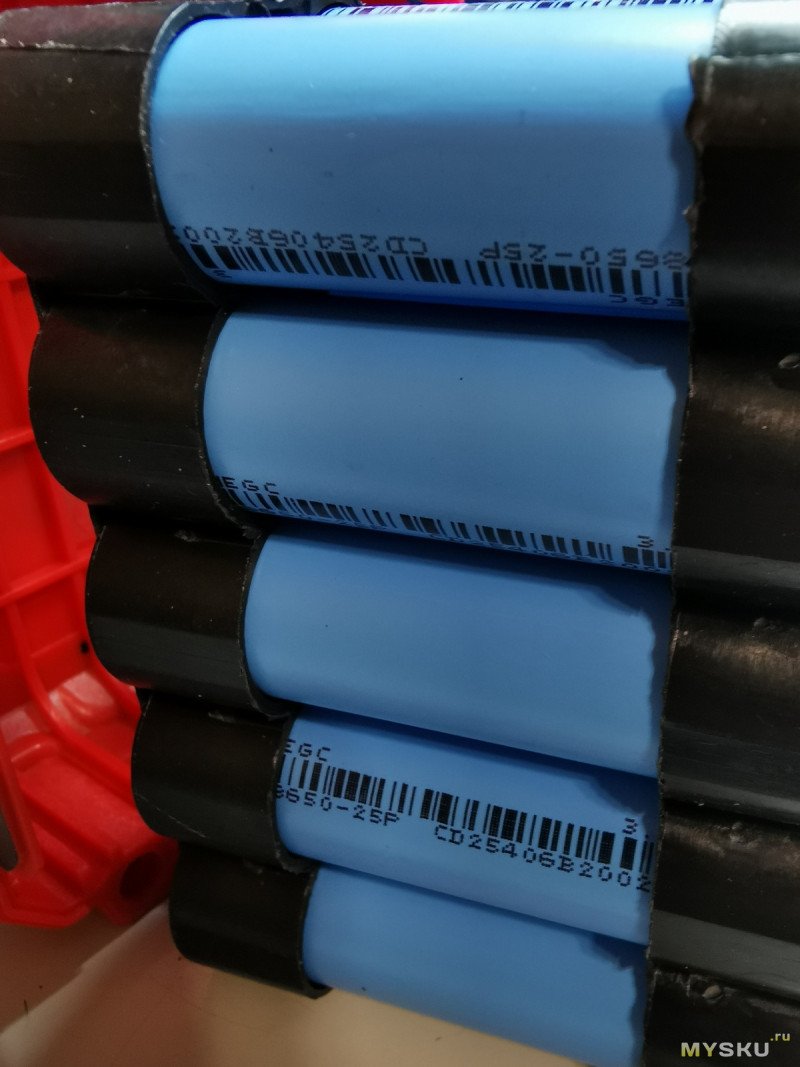

При разборке блока, в который изначально были собраны аккумуляторы 21700 с некоторых слетела термоусадка.

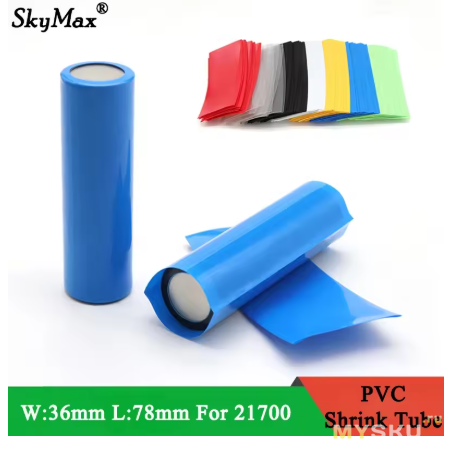

Еще до идеи использовать эти аккумуляторы на Али были приобретены 20 шт усадок под такой формат.

Перед сборкой все аккумуляторы были заряжены, как это и рекомендует продавец, с помощью 4х портовой LiiTokala. Кстати, входят эти аккумуляторы в зарядку с трудом и помещается всего три.

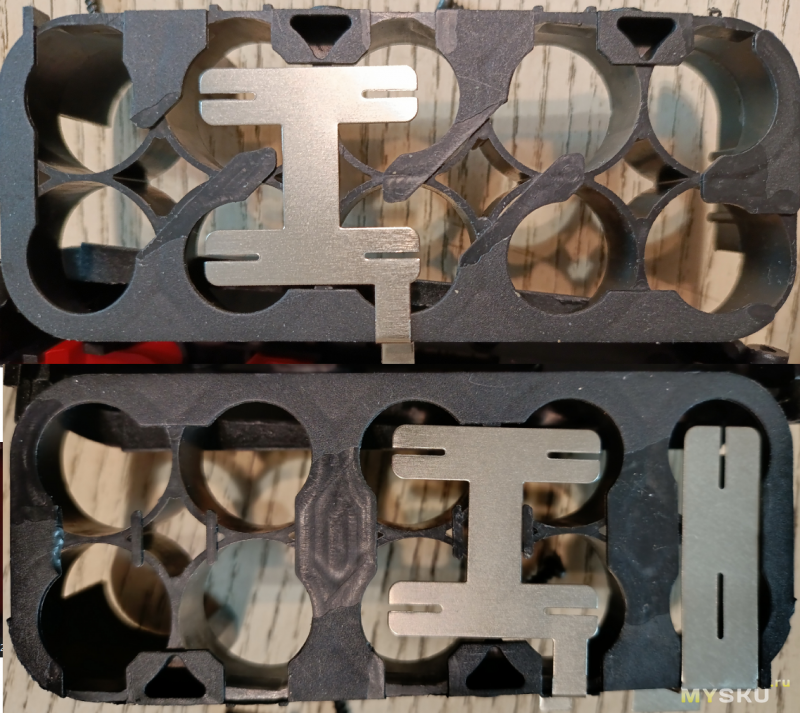

Боковые держатели имеют специальные углубления для сварочных контактов. Но почему-то направления вырезов разное. Хотя и туда и туда перемычки ложатся без проблем.

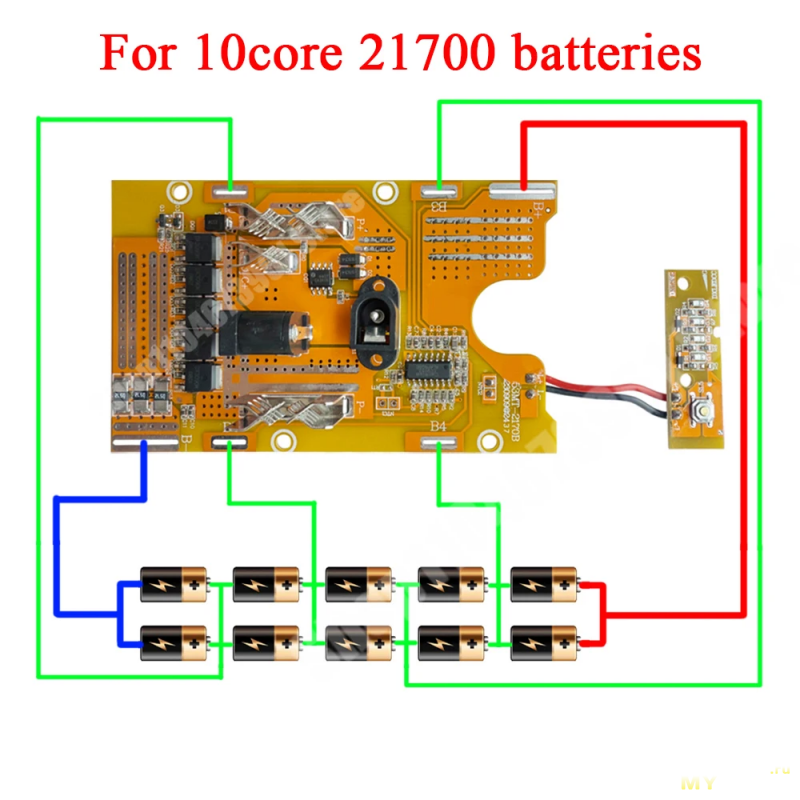

Собирать нужно по схеме, указанной на странице товара. Впрочем, она ничем не отличается от обычной для аккумуляторов типа Makita.

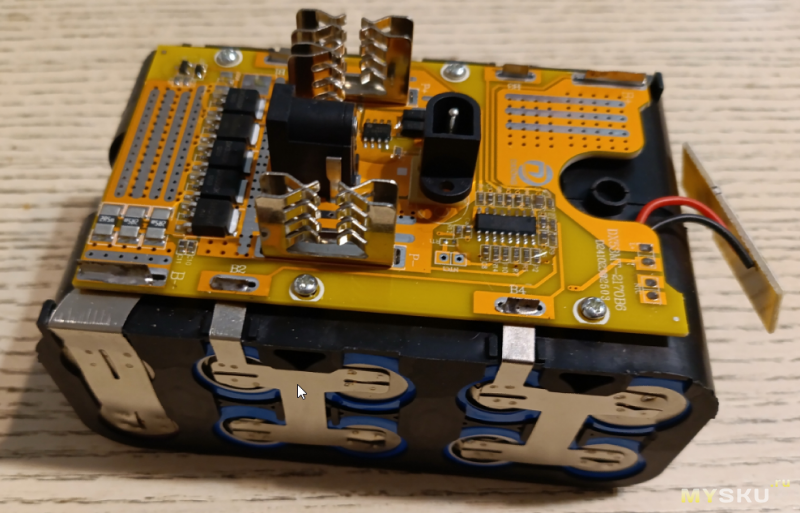

Сборка не вызвала затруднений. Сначала на плату крепится один из боковых держателей с помощью двух коротких саморезов. Затем в нужном порядке вкладываются аккумуляторы и еще один держатель, который также крепится саморезами.

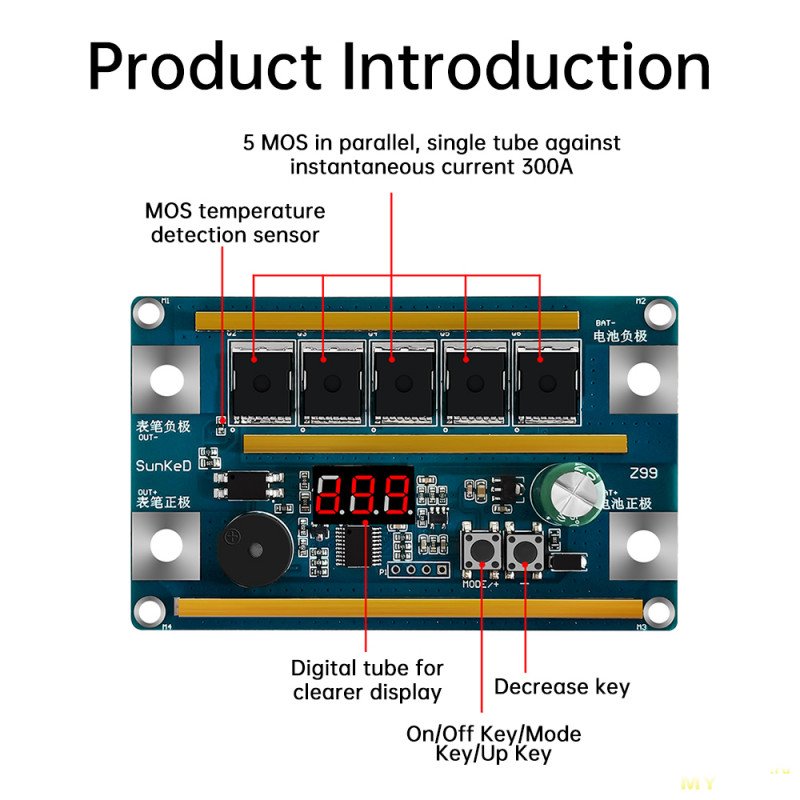

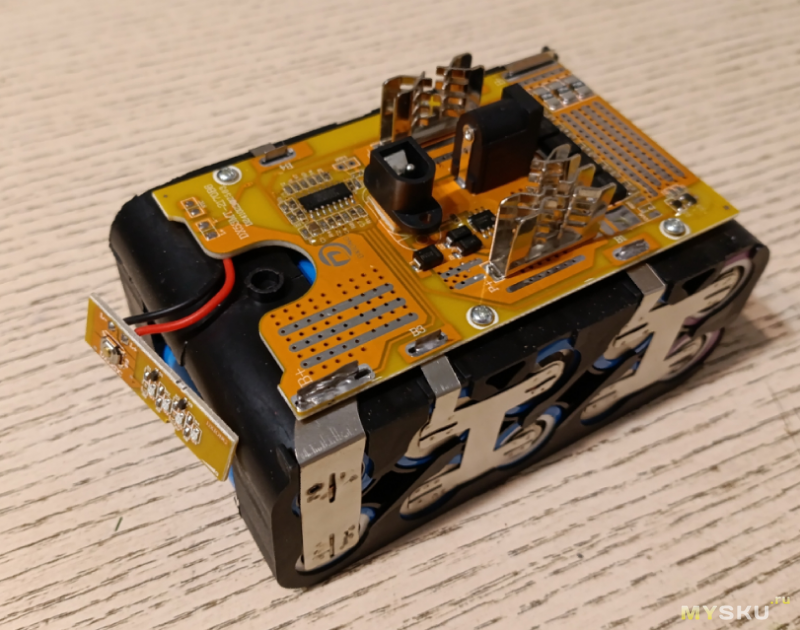

Далее последовательно укладываются перемычки. У меня есть простенькая сварка для аккумуляторов. С помощью нее и были приварены перемычки. В конце перемычки припаиваются к плате. Я использовал специальный жидкий флюс.

В итоге аккумулятор имеет следующий вид

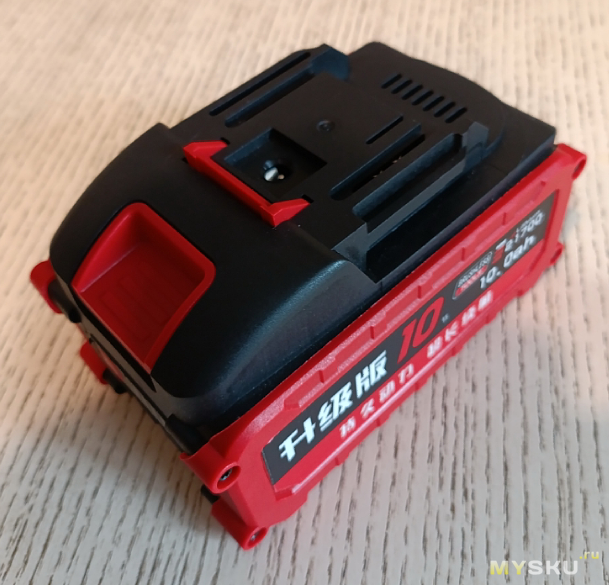

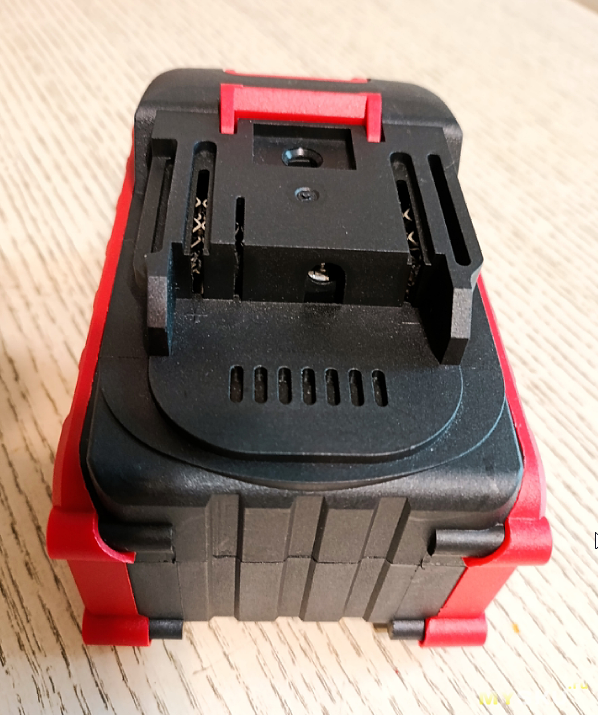

Полностью собранный аккумулятор с боковыми крышками и наклейками.



Теперь настало время тестов. Собственно, меня интересовало будет ли аккумулятор работать с высоко токовым инструментом. Самая мощная пожалуй у меня болгарка. Практически ни один «китайский» аккумулятор не может работать долго с ней. Через некоторое время работы, она просто начинает останавливаться.
Для теста был выбран стальной уголок 60х60 мм. Удалось отрезать несколько кусков, но болгарка продолжала успешно работать.

В общем, покупкой пока доволен.
