Доработка RAID-корпуса GODO для 2,5-дюймовых дисков. Где просчитались инженеры GODO?

До некоторого времени свою коллекцию фильмов, музыки и домашний фотоархив я хранил на жестких дисках. Но с удешевлением и массовым внедрением SSD частично перешел на этот вид накопителей. Со временем «твердотельников» у меня поднакопилось и я решил попробовать объединить парочку в один корпус.

Про качество и проблемы нынешних SSD долго говорить не буду — это отдельная песня и глубокая тема. Скажу лишь, что в свой ноутбук Lenovo IdeaPad 510-15IKB я установил SSD SATA GLOWAY 1,5ТБ как загрузочный (системный) и этот «твердотельник» отпахал более 5 лет при ежедневном включении.

Вместо DVD-привода был установлен optibay и вторым диском стал Goldenfir 2TB, купленный в 2023 году на Алиэкспрессе по акции. В ноуте на этот диск «падали» файлы с торрентов. Однако через год Goldenfir-у внезапно поплохело, он стал зависать, а часть фалов оказались битыми.

В следующий раз рисковать я не стал и для ноутбука купил два SSD Samsung 2.5" SATA 3D QLC емкостью 1ТБ и 2TB. На Самсунги легла та же задача — один в ноутбуке работает как системный, другой используется как хранилище файлов. И за два года они меня пока не подвели (стучу по дереву).

Что я сделал с «битыми» дисками? Выкинул на свалку? Нет, там караулят Сифон и Борода, которые сразу же отдадут их на обзор известному автору. Поэтому прогнал GLOWAY 1,5ТБ, Goldenfir 2TB и KingFast 2TB через Victoria HDD/SSD v5.37 и сделал Remap. Накопители стали работоспособными и сейчас используются как ёмкие флешки — потихоньку кидаю на них сериалы и фильмы.

Кстати, SSD KingFast 2TB оказался живучее, чем другие китайские собратья. Его ёмкость после процедуры восстановления почти не изменилась, скорость «чтения-записи» не упала. Кроме того, у KingFast корпус из металла. Потому этот в твердотельник установил термопрокладки (об этом в конце обзора).

На этом вводную часть заканчиваю. Вижу, читатель уже устал и требует «хлеба и зрелищ». Исполняю его желание. Далее все будет кратко и по делу.

Внешний кейс GODO для HDD/SDD

RAID-корпус GODO куплен на Алике ровно год назад за 15 долларов. Тут обещают два SATA3 слота под SSD/HDD, передачу данных через порт Type-C, внешнее питание +5В и поддержку четырех режимов RAID, а именно RAID 0 / RAID 1 / JOBD / NORMAL.

Пруф покупки

Коробка цветная, выглядит простенько, но информативно.

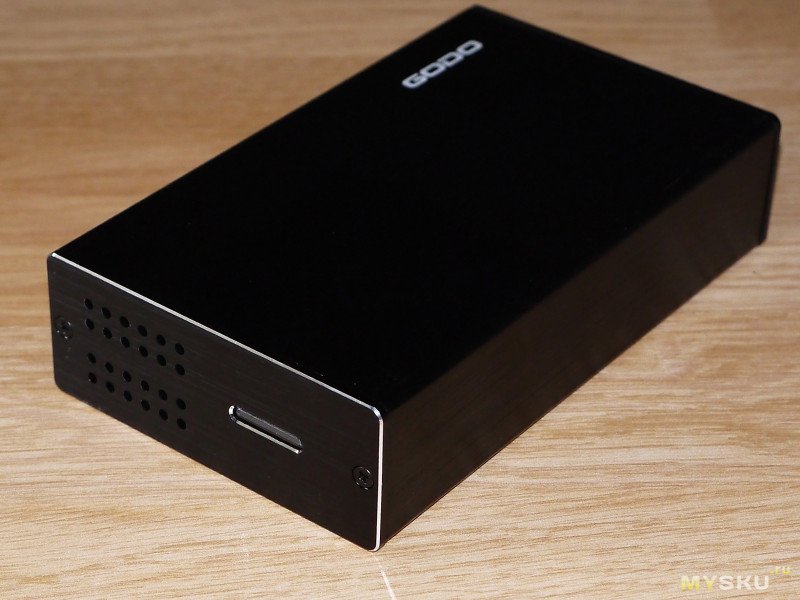

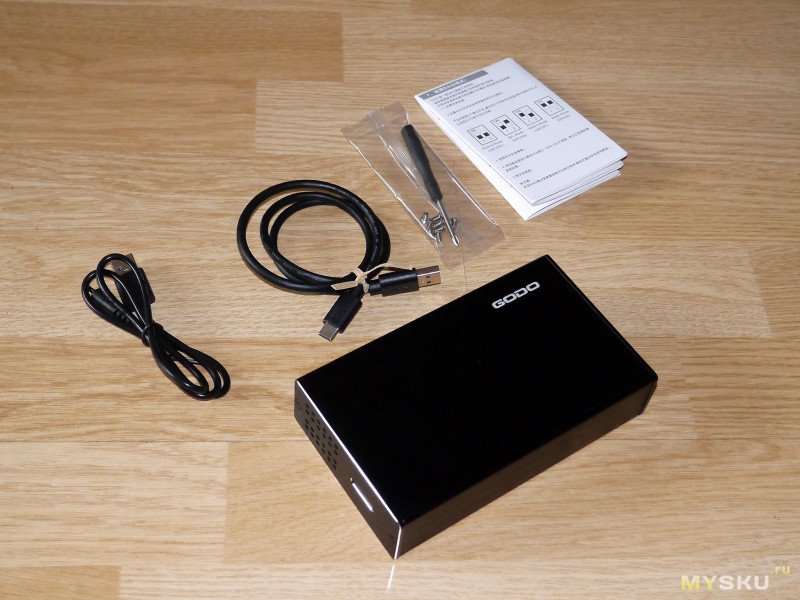

Корпус чертовски красив. Полностью из металла (алюминий, сатин), передняя и задняя планка с фрезерованными гранями. В комплект входит кабель Type-C, отвертка с винтами крепления SSD/HDD, бумажная инструкция и внешний кабель питания. Если будете использовать SSD, то внешнее питание не понадобится.

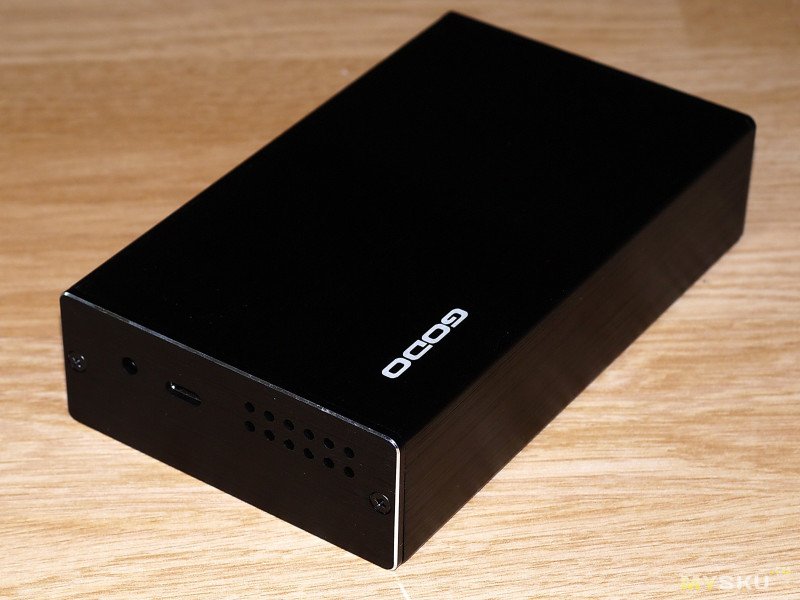

На передней части корпуса разместились индикатор активности (синего цвета) и вентиляционные отверстия (за которым скрывается мини-кулер). Вентилятор работает, но его не слышно от слова совсем. На задней части имеется порт Type-C, круглый разъем для кабеля внешнего питания и вентиляционные отверстия.

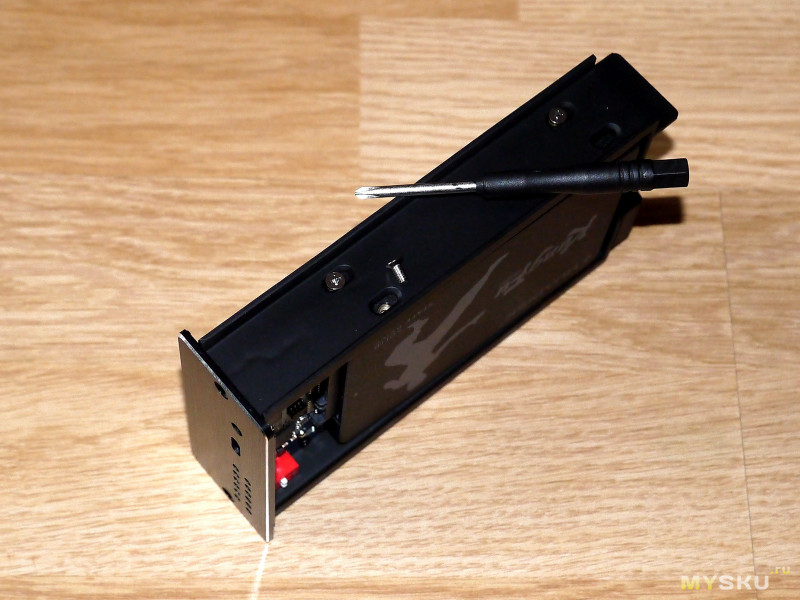

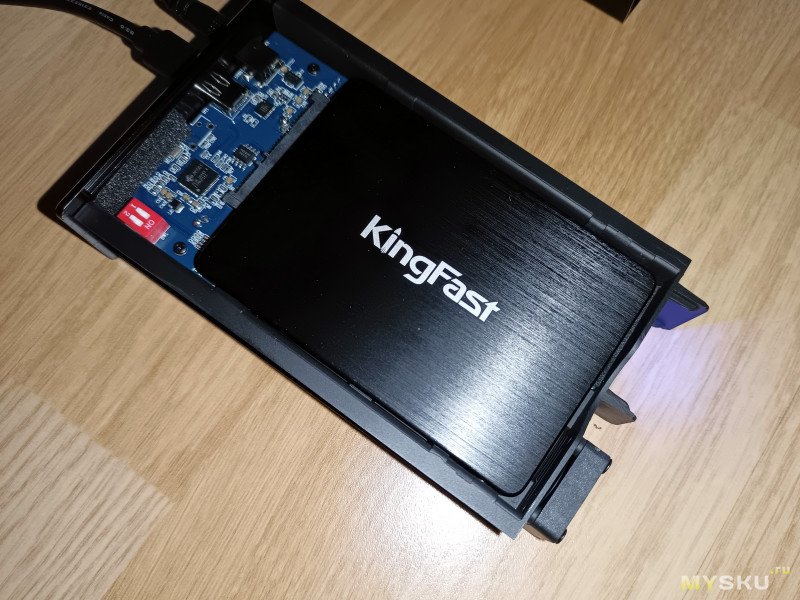

Установка SSD проводится за пару минут. Для этого нужно выкрутить два винта на передней планке и вытолкнуть раму с платой. После чего в SATA слоты установить накопители.

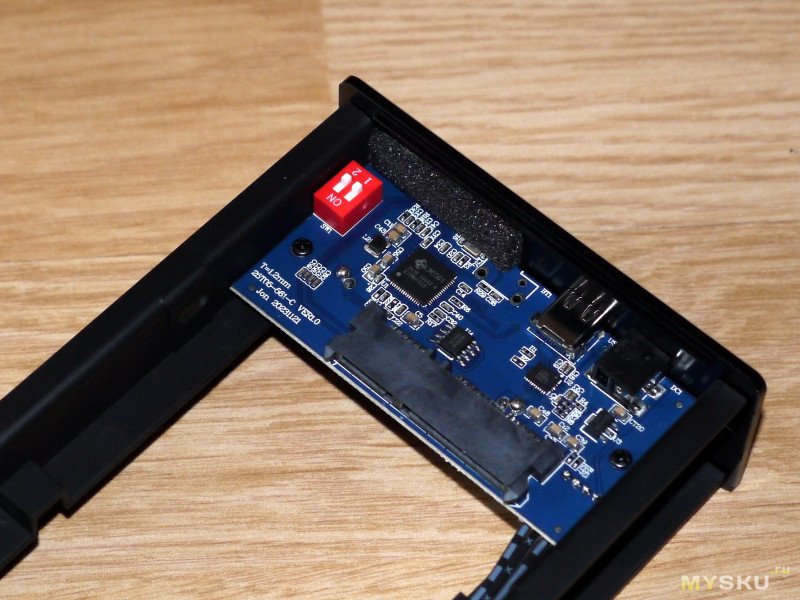

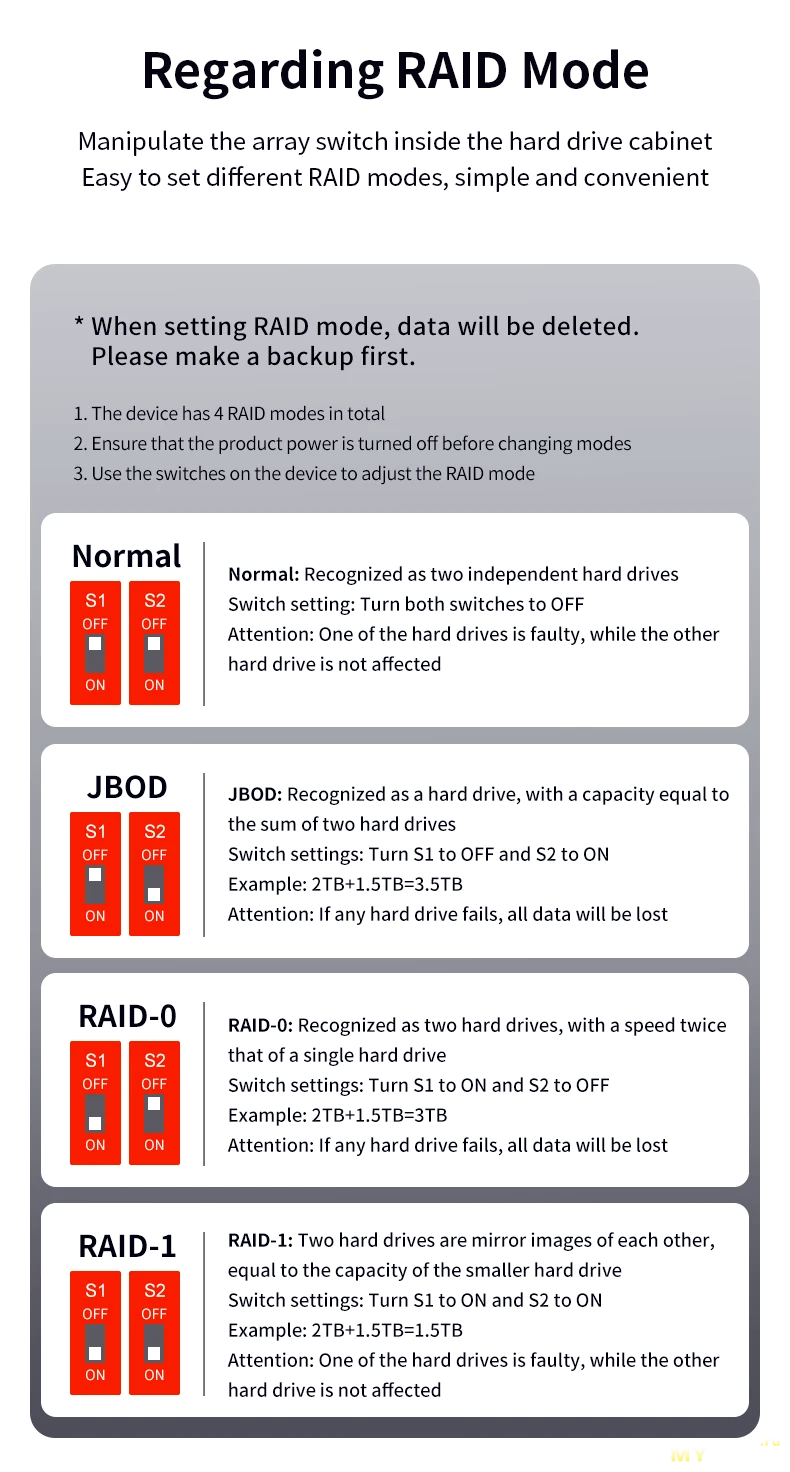

Выбор режима RAID осуществляется с помощью пары микроперключателей на плате контроллера. Какой режим RAID выбрать? Тут каждый решает сам. Комбинация двух переключателей предлагает следующее.

Normal (Обычный режим)
Описание:
Распознаётся как два независимых жестких диска

Положение переключателей:
S1 — OFF
S2 — OFF

Внимание:
Если один из жестких дисков выйдет из строя, второй не пострадает

JBOD
Описание:
Распознаётся как один жесткий диск, ёмкость которого равна сумме двух дисков

Положение переключателей:
S1 — OFF
S2 — ON

Пример:
2 ТБ + 1,5 ТБ = 3,5 ТБ

Внимание:
При выходе из строя любого диска все данные будут потеряны

RAID 0
Описание:
Распознаётся как массив из двух дисков
Скорость работы в 2 раза выше, чем у одного диска

Положение переключателей:
S1 — ON
S2 — OFF

Пример:
2 ТБ + 1,5 ТБ = 3 ТБ

Внимание:
При выходе из строя любого диска все данные будут потеряны

RAID 1
Описание:
Два жестких диска являются зеркальными копиями друг друга. Общая ёмкость равна объёму меньшего диска

Положение переключателей:
S1 — ON
S2 — ON

Пример:
2 ТБ + 1,5 ТБ = 1,5 ТБ

Внимание:
Если один из жестких дисков выйдет из строя, второй продолжит работу без потери данных

Но конкретно для этого кейса я рекомендую режим NORMAL ибо на плате установлен контроллер JMicron JMS561. А это не самый лучший контроллер на рынке, если не один из худших.

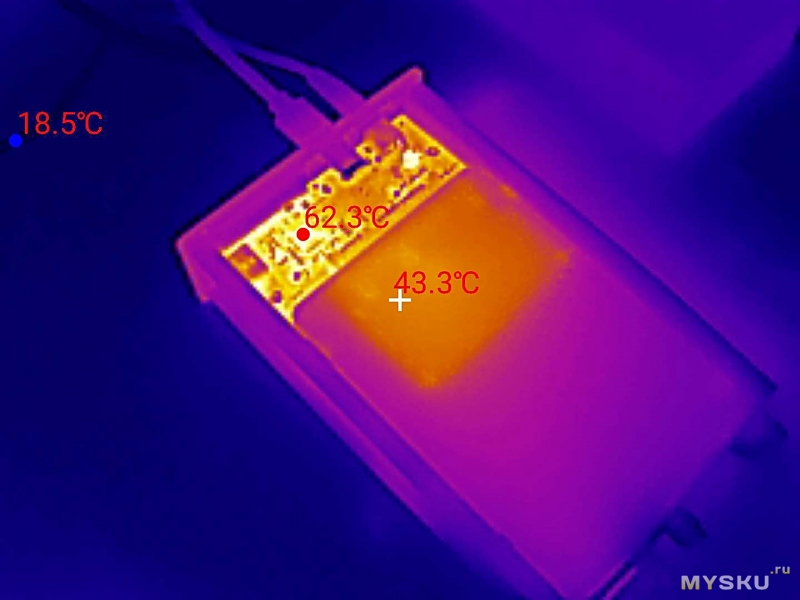

Основная его беда — сильный нагрев и, как следствие, падение скорости вплоть до зависаний. В ходе экспериментов с разными SSD и режимами RAID температура на контроллере достигала +62С. Даже когда проходило копирование с диска на диск внутри кейса (в режиме NORMAL).

Когда кейс зависал и «отваливался», приходилось перезагружать ПК.

Улучшаю охлаждение кейса

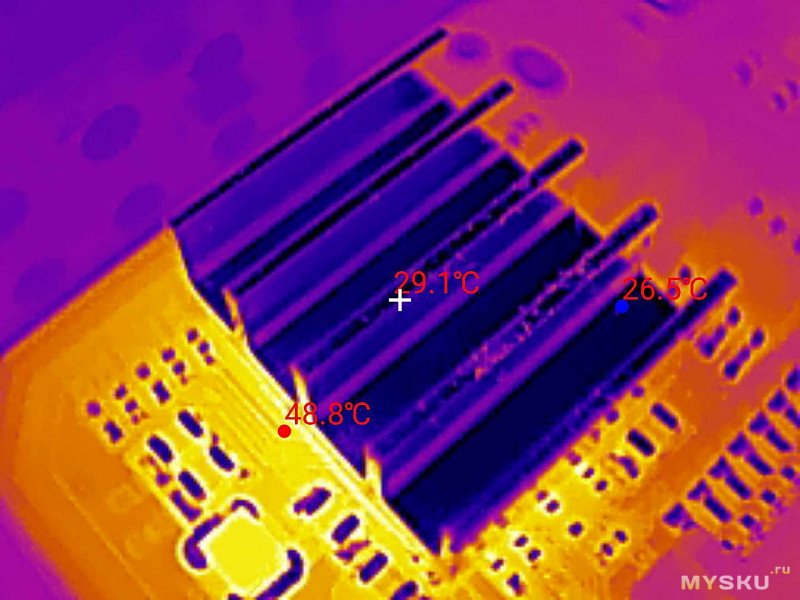

Решение — установить радиатор на чип JMS561 и заменить вентилятор на более эффективный. Нужные радиаторы нашлись в закромах. В доисторический период они были куплены на Ebay для охлаждения чипов памяти видеокарты. Радиатор помог, но лишь частично. Да, нагрев чипа снизился, но при попытке переброса пакета фалов 40-50 ГБ кейс мог вновь подвиснуть.

С вентилятором оказалось не все так просто. Найти качественный и тихий 5-вольтовый кулер — это как «задача со звездочкой». Я заказал на Алике два разных вентилятора 25×25×7mm DC 5V 2-Pin Cooler Brushless. Но на деле они оказались чуть послабее «родного», а шумели сильнее.

А что если… повысить напряжение до 9 или 12 вольт?

Для этого использовал миниатюрную плату «повышайки» с настраиваемым вольтажом 5V/8V/9V/12V.

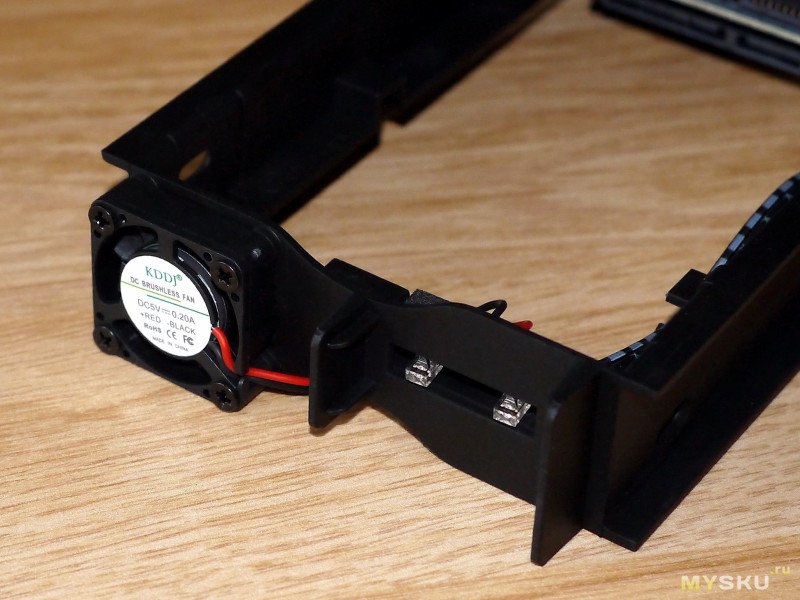

Штатные провода питания кулера подпаяны к выносной плате кейса и на ней обозначены точки подключения (M+ и M-).

Испытание кулера на лабораторнике показало, что ток потребления между 9В и 12В минимален. Но во втором варианте шум гораздо выше. Поэтому поставил на «повышайке» 9 вольт, этого вольтажа достаточно для ощутимого продува.

Вредительство или просчет GODO

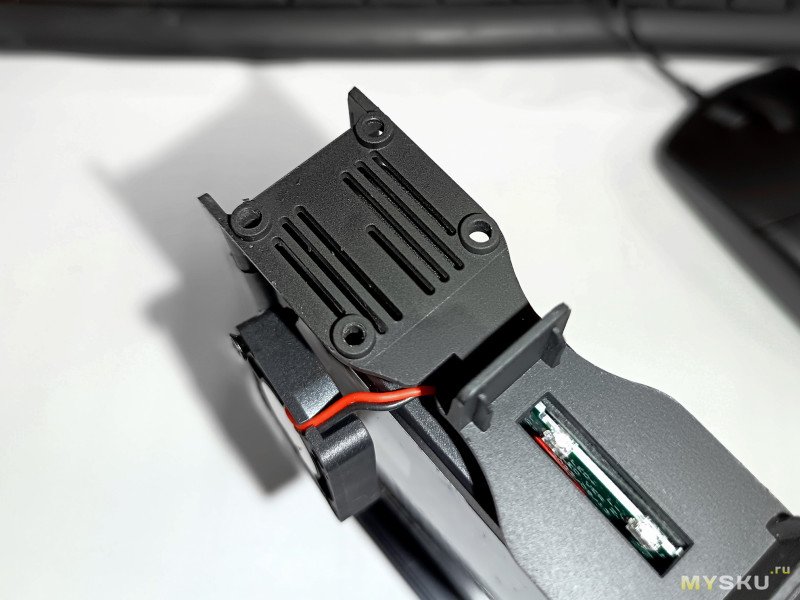

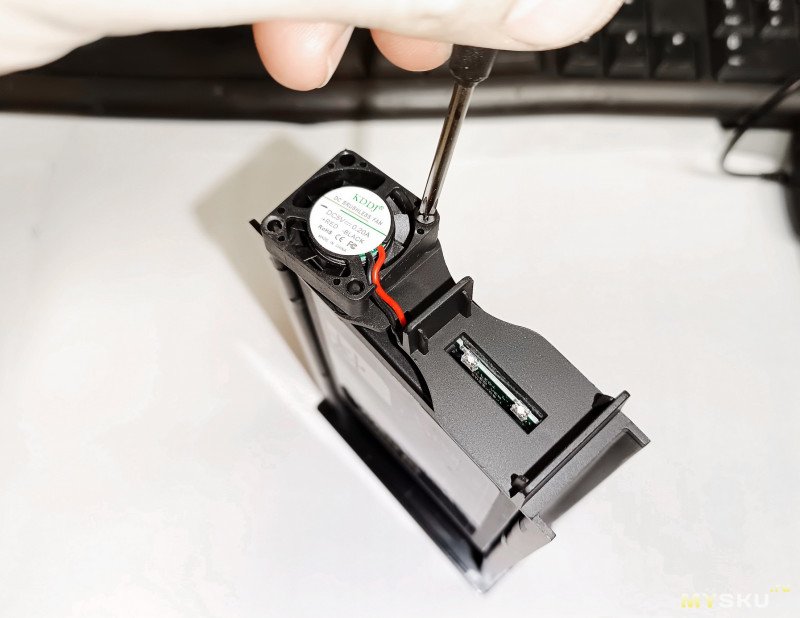

Чтобы снять штатный кулер достаточно выкрутить четыре крепежных винта. Тут все просто.

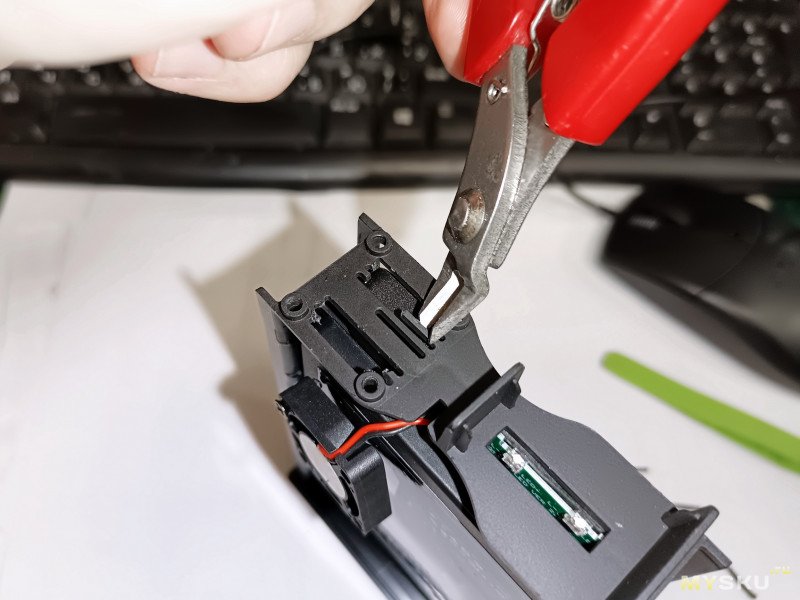

Открываются вентиляционные щели, которые изнутри закрыты поролоном. Видимо, для пылезащиты. Однако от штатных +5В кулер вообще не создает напора воздуха. В чем тогда смысл пылезащиты? Щели я расширил с помощью кусачек и скальпеля, поролон извлек.

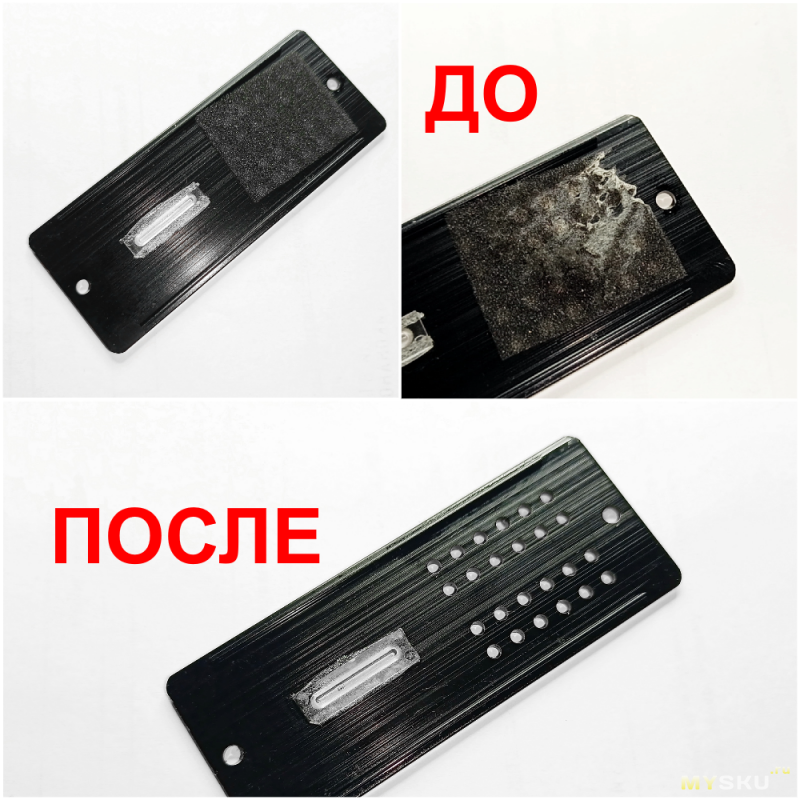

Хуже оказалось другое — вентиляционные отверстия на передней и задней планке тоже были закрыты поролоном. Причем он был наклеен на плотный двухсторонний скотч. В итоге, корпус никак не продувался.

С учетом перегрева контроллера JMS561 и отсутствия нормальной (сквозной) вентиляции такой инженерный подход вызывает недоумение.

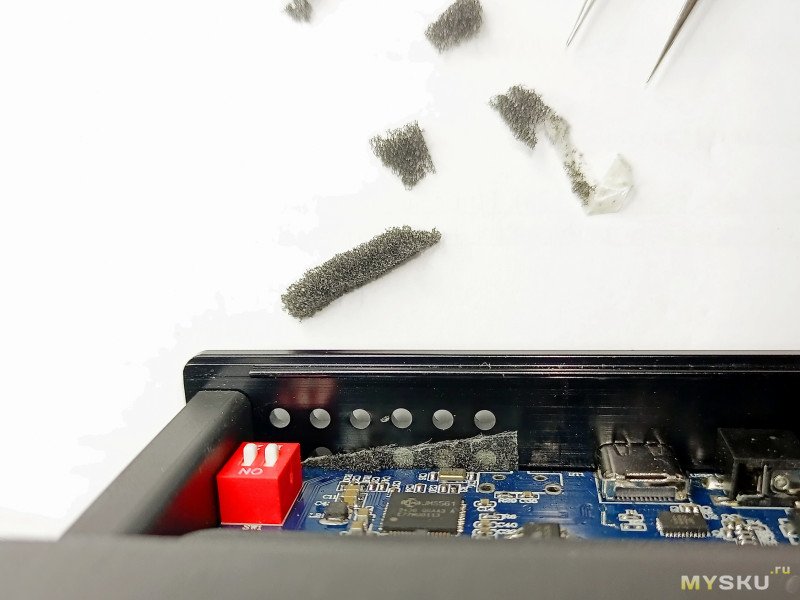

Поэтому пинцетом срываю поролон, двухсторонний скотч снимаю с помощью WD-40.

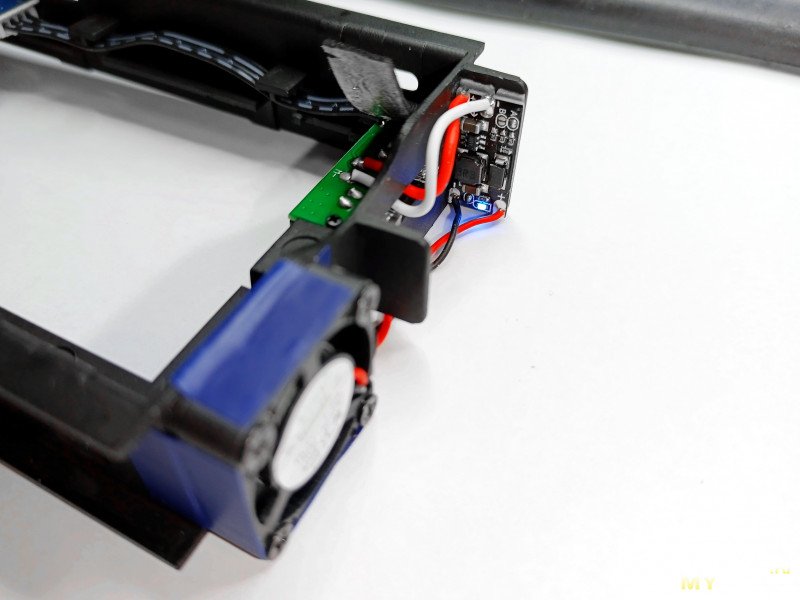

Теперь можно ставить модуль DC-DC. Платка «повышайки» столь миниатюрна, что легко помещается на боковое ребро пластиковой рамы. Ребра расположены рядом с LED индикаторами. Для более точной подгонки одну сторону платы подточил надфилем. После чего наклеил плату на пластиковое ребро (использовал полоску автомобильного скотча).

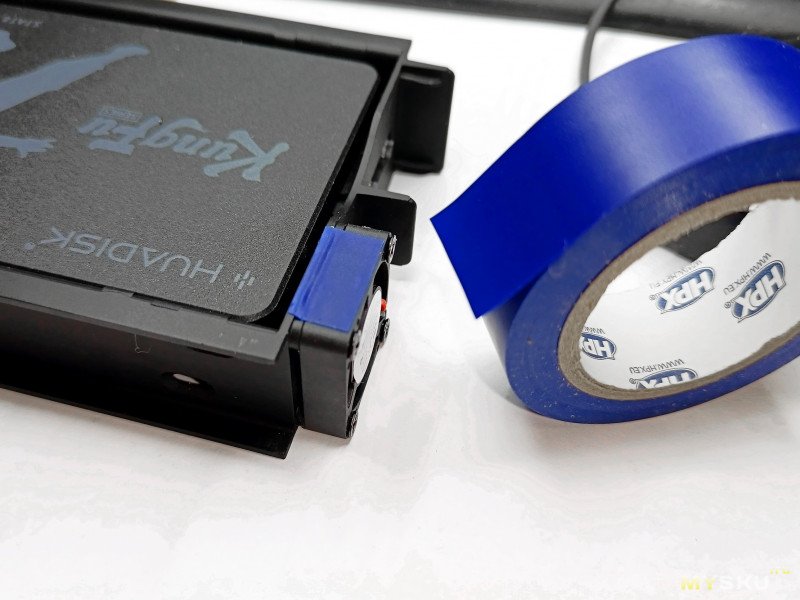

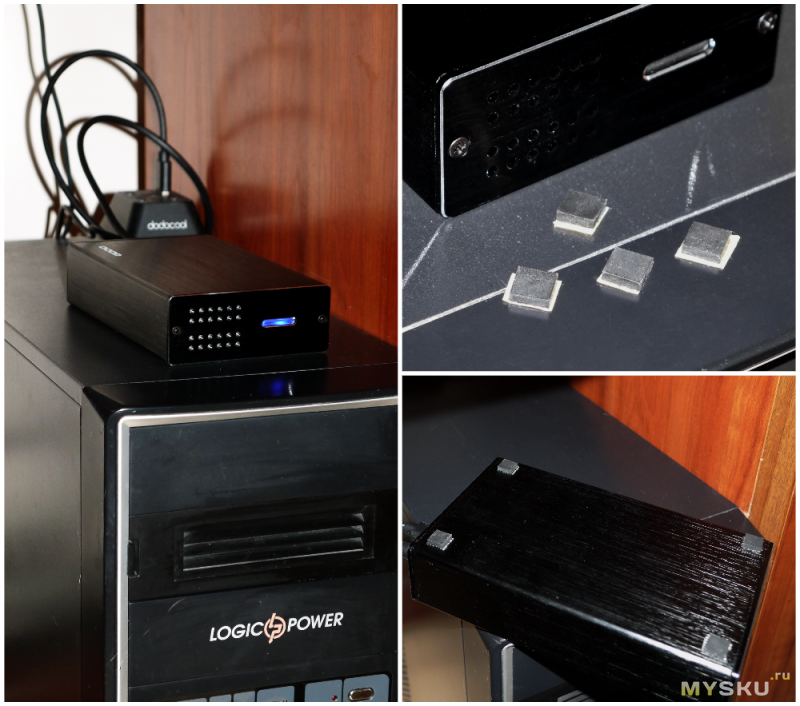

Щели вокруг кулера оклеил синей изолентой (работает только синяя!). Последний штрих — наклеил резиновые «ножки» снизу, чтобы корпус не елозил.

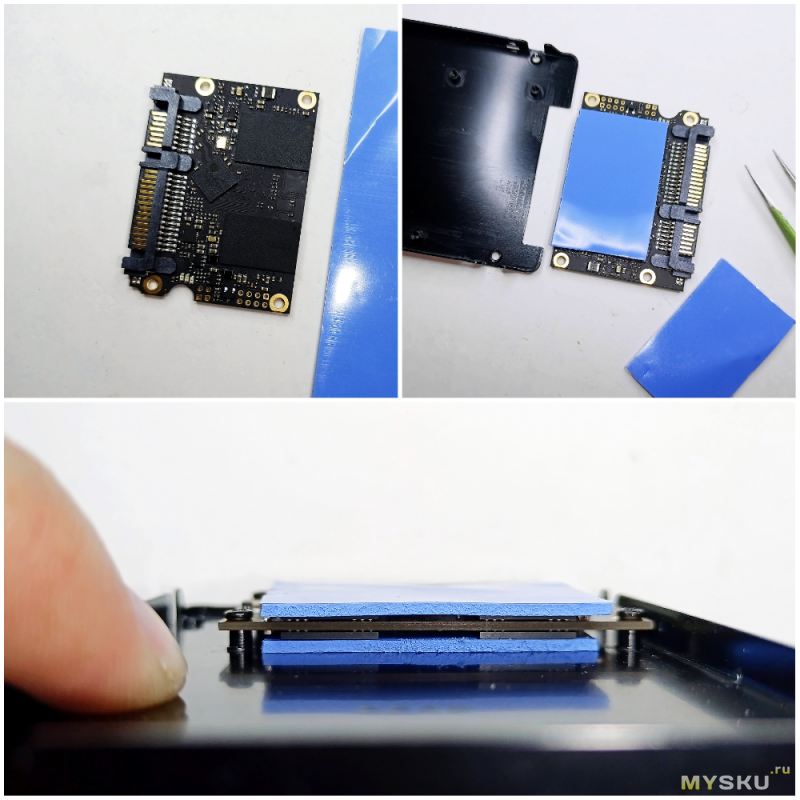

Что касается доработки KingFast 2TB. На плату контроллера с двух сторон установил термопрокладки толщиной 1,5 мм. Этот «сэндвич» поместил в родной металлический корпус. Полагаю, термоотдача улучшилась.

Подытожу. Результат доработки внешнего кейса GODO порадовал. Уже год в нем «трудятся» два SSD HUADISK TLC 2.5" SATA3 емкостью 1ТБ. Эти диски с логотипом «ниндзя» на корпусе мне очень понравились. На удивление оказались достойными и живучими. Специально выбирал модель с памятью TLC – HYSXXX(T).

Касаемо выбора RAID-корпуса GODO для 2,5-дюймовых дисков. Сейчас его цена выросла вдвое. Если разработчики не устранили конструктивные ошибки и не заменили чип контроллера, то рекомендовать кейс GODO я бы не стал. Лучше поискать что-то другое.

На этом у меня все!
