Применение трехразрядного вольт-амперметра DSN-VC288 V2.0 с внешним шунтом
Решил приделать таки индикатор тока/напряжения к этому заряднику и озадачился в какое место у нему цеплять шунт, учитывая, что шунт обратной связи по току там уже есть. Если включить между ним и нулем — это увеличит падение на нем и повлияет на ток, между ним и выходом — питание индикатора общий с минусом выхода.
Поизучав пакетик с индикаторами вспомнил, что у DSN-VC288 V2.0
есть 3 варианта с разными номиналами шунтов, которые выбираются парой перемычек:
10А с распаянным шунтом 10мОм (умолчательно, обе разомкнуты)
50А с внешним 1.5мОм (замкнута d1)
1А с шунтом 50мОм, в точности как у этого зу (замкнута d0)
Но нужен не 1А, а целых 5.
Шунт был убран, вместо него подключен лбп, и оказалось, что максимальное напряжение на шунте при котором у DSN-VC288 V2.0 сохраняются адекватные показания составляет ~0.32В, при которых отображается ток в 6.5А, что замечательно согласуется с потребностями применения в данном зу.
Попутно решается вопрос в лишним нагревом разьема и железными проводками из комплекта этого индикатора (ток через которые теперь мизерный).
Конечно и сам шунт при этом рассеивает немалую мощность и греется, но этот вопрос в данном уже решен в конструкции зу (посредством активного охлаждения).

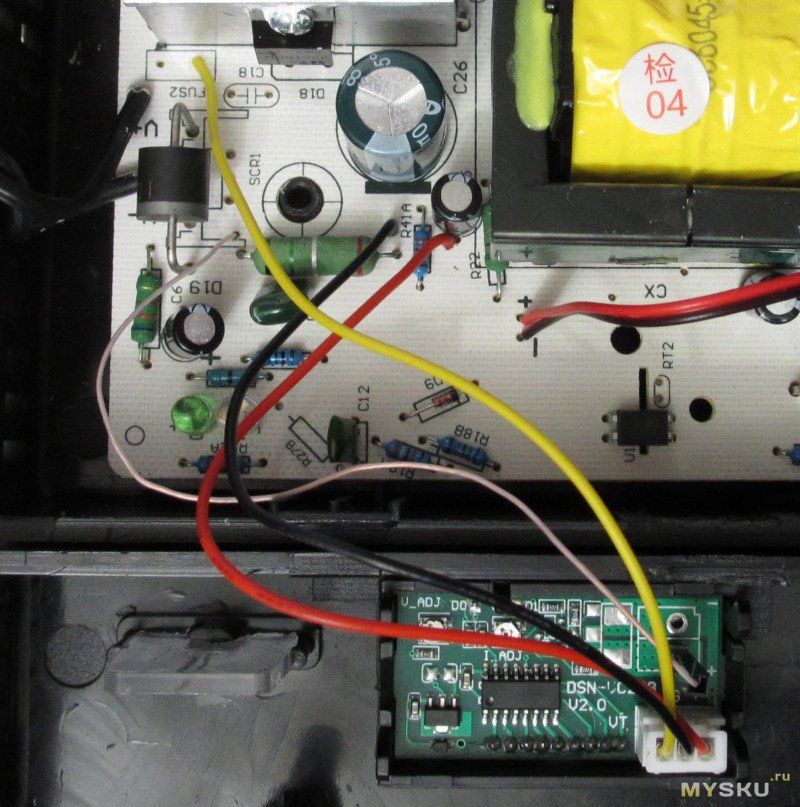

В таком варианте он и был установлен (силовой разьем у индикатора тоже убран, вместо него впаян один контакт, все подключение слабочное):

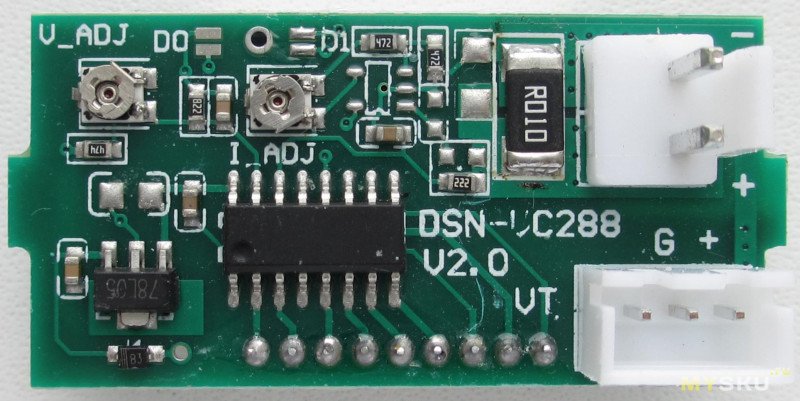

Подключение — слева измеряемое напряжение, далее плюс и минус шунта, последний по совместительству минус питания и самый правый — плюс питания:
Осталась небольшая проблемка с тем, что индикатор показывает напряжение без учета выходного диода, но здесь подстроил, что бы напряжение соответствовало выходу без нагрузки, а что там в процессе заряда на десятые отличается — некритично.

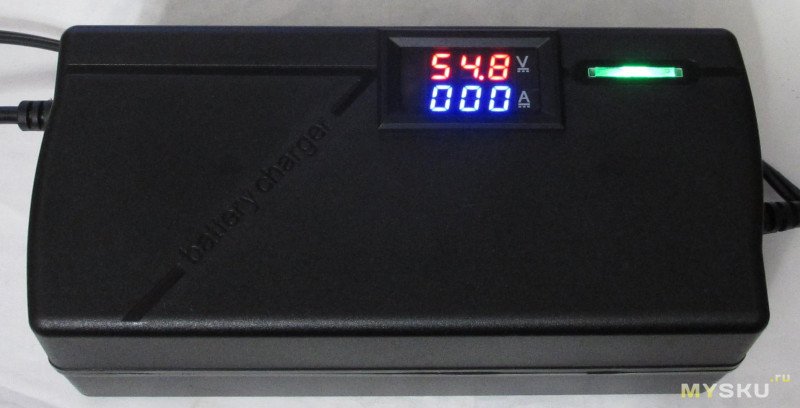

Места в зу много, проблем с размещением индикатора не возникло:

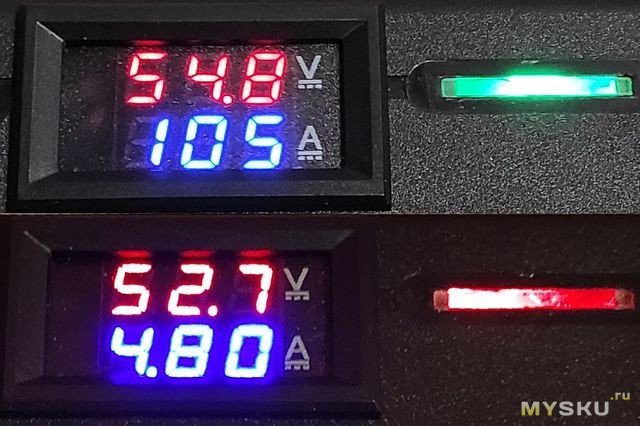

Ниже 1А показывает в мА без разделителей:
Основной итог — индикатор данной модели можно использовать с (внешним) шунтом в 50мОм для измерения токов до 6.5А.
Поизучав пакетик с индикаторами вспомнил, что у DSN-VC288 V2.0
есть 3 варианта с разными номиналами шунтов, которые выбираются парой перемычек:10А с распаянным шунтом 10мОм (умолчательно, обе разомкнуты)
50А с внешним 1.5мОм (замкнута d1)
1А с шунтом 50мОм, в точности как у этого зу (замкнута d0)
Но нужен не 1А, а целых 5.
Шунт был убран, вместо него подключен лбп, и оказалось, что максимальное напряжение на шунте при котором у DSN-VC288 V2.0 сохраняются адекватные показания составляет ~0.32В, при которых отображается ток в 6.5А, что замечательно согласуется с потребностями применения в данном зу.
Попутно решается вопрос в лишним нагревом разьема и железными проводками из комплекта этого индикатора (ток через которые теперь мизерный).
Конечно и сам шунт при этом рассеивает немалую мощность и греется, но этот вопрос в данном уже решен в конструкции зу (посредством активного охлаждения).
В таком варианте он и был установлен (силовой разьем у индикатора тоже убран, вместо него впаян один контакт, все подключение слабочное):
Подключение — слева измеряемое напряжение, далее плюс и минус шунта, последний по совместительству минус питания и самый правый — плюс питания:
Осталась небольшая проблемка с тем, что индикатор показывает напряжение без учета выходного диода, но здесь подстроил, что бы напряжение соответствовало выходу без нагрузки, а что там в процессе заряда на десятые отличается — некритично.
Места в зу много, проблем с размещением индикатора не возникло:

Ниже 1А показывает в мА без разделителей:

Основной итог — индикатор данной модели можно использовать с (внешним) шунтом в 50мОм для измерения токов до 6.5А.
