Зарядное устройство 60V5A (67.2В 5А) для 16s li-ion АКБ

Присматривался к мощным зу, ампер на 10, с настройкой тока (и типичной ценой в 3-4-5тыр), в процессе попалось на глаза это, и «вместо валенков купил кеды». Как обычно напряжение не совсем подходящее (мне нужно для 13s, 54.6В). А по факту и выходной разьем оказался тоже (обещали 5.5x2.1) ЗУ приехало в картонной коробке без излишеств.

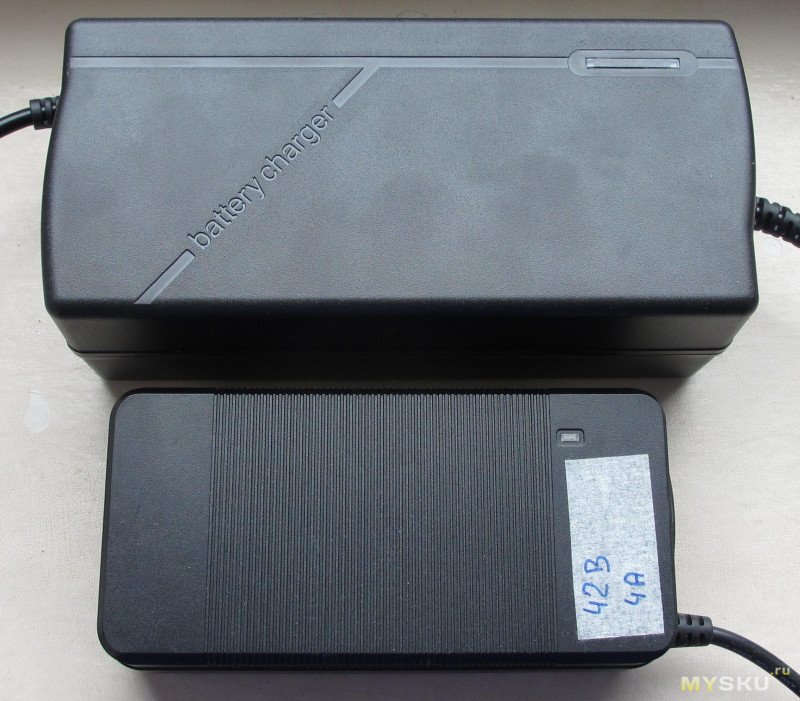

По сравнению с прежними оказалось монстроидальным, 186*87*68мм:

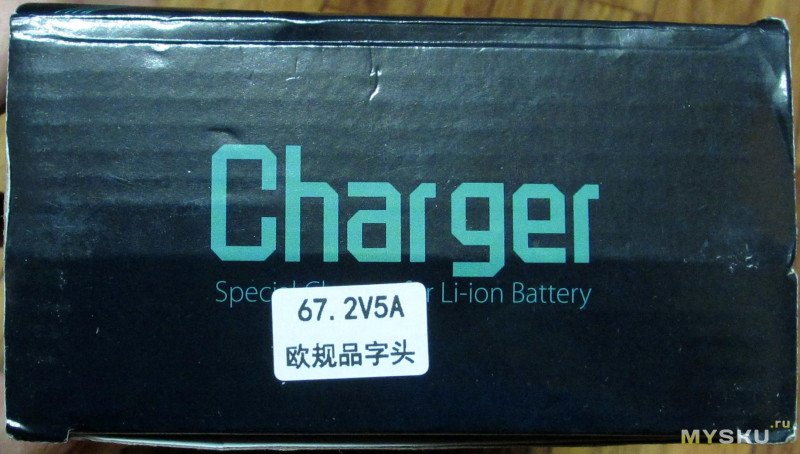

Маркировка:

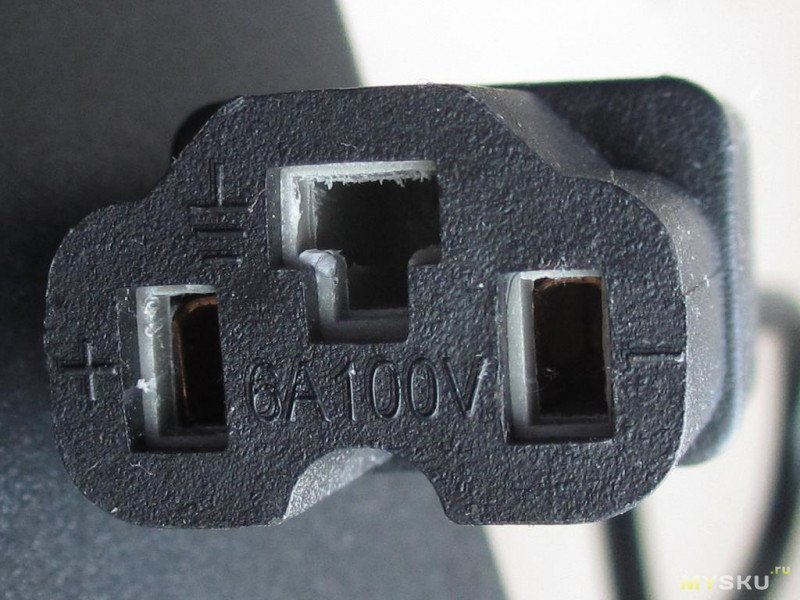

Разьемы:Выходной что-то сродни C15A, но с T-образным земляным контактом, не нашел как такой вариант называется, хотя обещали 5.5x2.1, ну да другой врядли пришлют.

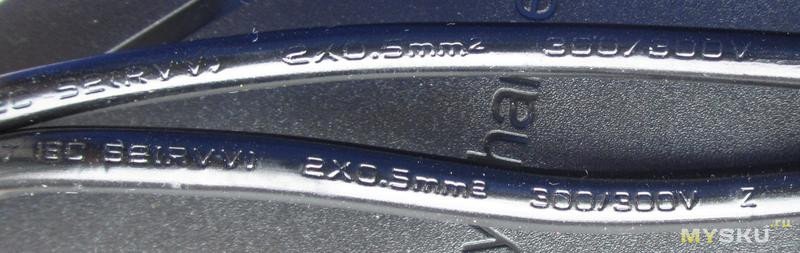

Кабели 2x0.5, но разные, выходной почти круглый и толще, оба 60см без учета разьемов и несьемные, сопротивление у всех одинаково, ~30мОм, кроме плюсового выходного — там почему-то 37:
Охлаждение активное, вентилятор умеренно тихий:

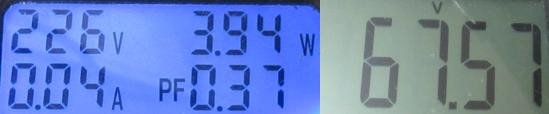

Потребление без нагрузки ~4Вт, выходное напряжение 67.6В:

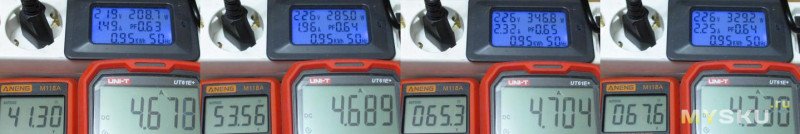

Под нагрузкой ток чуть ниже заявленного, 4.7А:А вот минимальное напряжение оказалось ~41В, ниже ЗУ циклически пытается запустится, что для моих планов оказалось почти проблемой.

Есть индикатор заряда, красный — в процессе, зеленый — завершен или батарея не подключена. Порог переключения индикатора находится ~0.6А, рядом с ним включается и вентилятор.

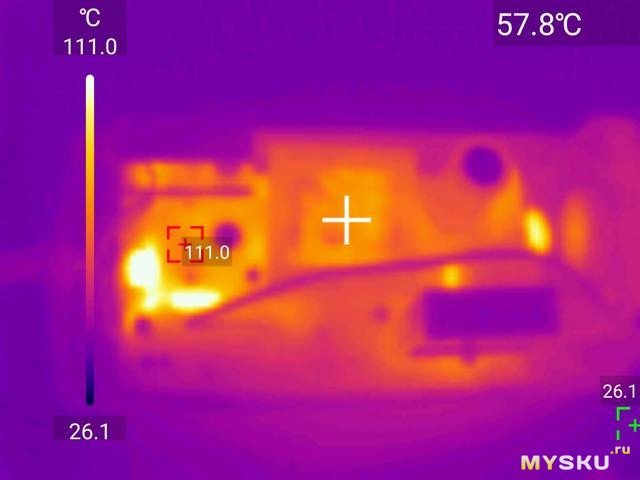

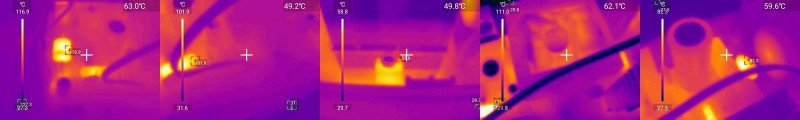

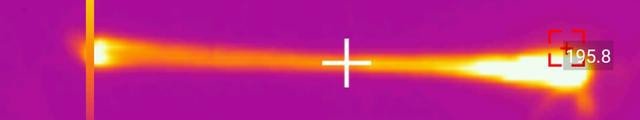

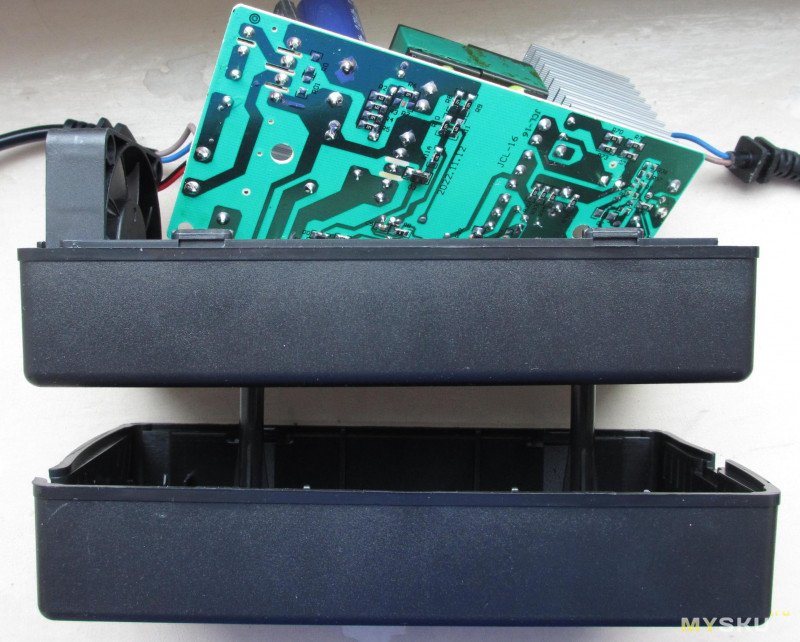

Нагрев при выходных 54В (после модификации) и максимальном токе, снаружи с торцов, выхлоп ощущается слегка теплый:Внутри в целом:и в деталях — сильнее всего выходной диод ~110C, его температура после снятия корпуса без обдува быстро растет; выпрямитель на радиаторе сливается с местностью; шунт около сотни; трансформатор ~60; высоковольтный полевик ~60; мост сливается с местностью; входной термистор ~80:Тестовая «нагрузка» и ее нагрев — слегка укороченная спираль для плитки на 600Вт сложенная вдвое обдуваемая вентилятором:Разбирается просто — снизу два шурупа под ph2, и 4 защелки, открывающиеся без особых усилий и последствий.

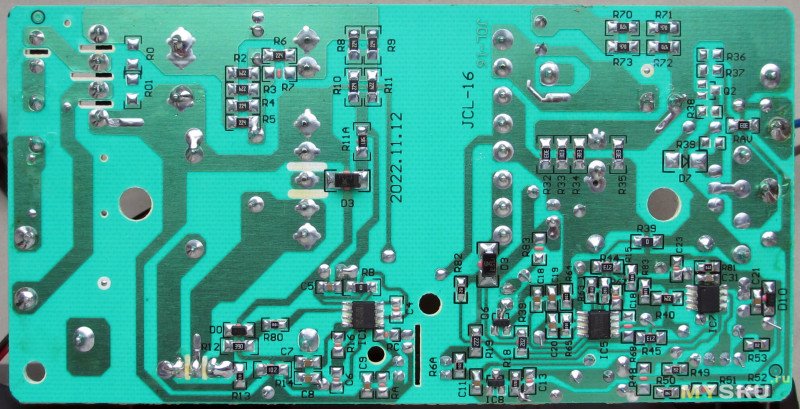

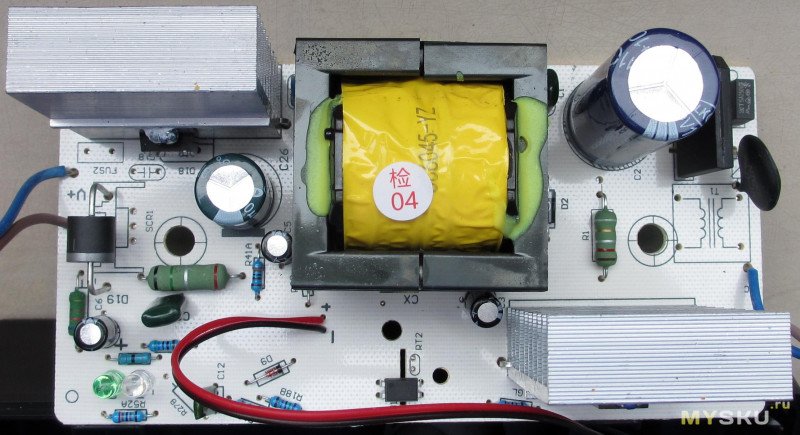

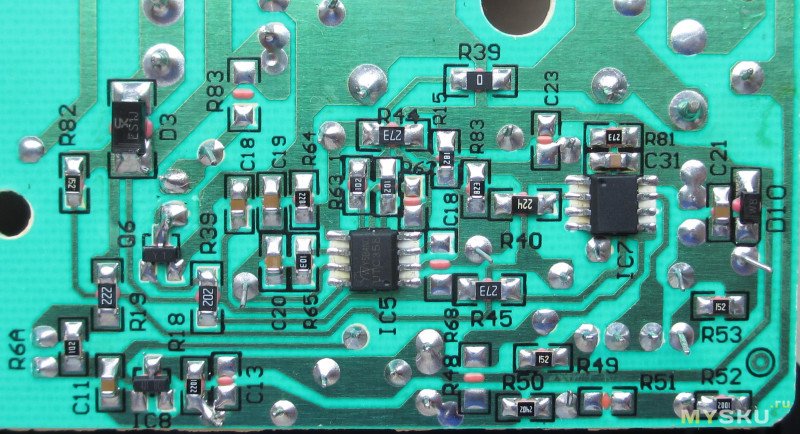

Вентилятор 12В, 60х15, к плате припаян:Плата сверху:И снизу:Подробнее.

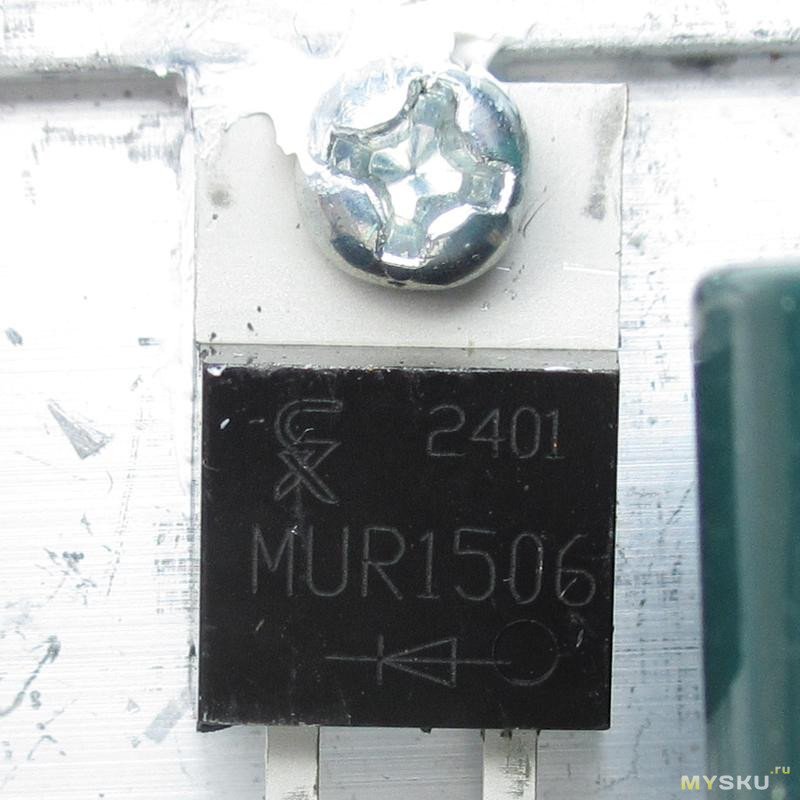

«Холодная» часть:выходной диод MUR1506 (одиночный, 15А, 600В) в to220 на радиаторе
IC8 — tl431, обратная связь по напряжению
IC5 — ОУ совместимый с LM358, компаратор обратной связи по току и управление включением вентилятора через транзистор «Y1» — ss8050
D3 — ESJ1 отдельный нестабилизированный источник питания низковольтной части, ~12-13В.

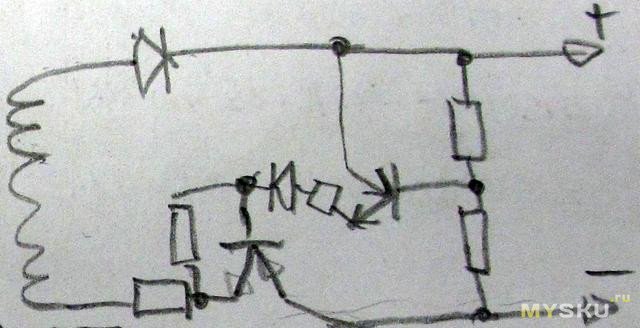

D10 — W8 — 5v1 стабилитрон для формирования опорного напряжения схемы ограничения тока ~5В, запитан он как от отдельной 12В обмотки через 1.5к, так и от выходного через 5к резисторы
IC7 — управляет индикацией, это не lm358

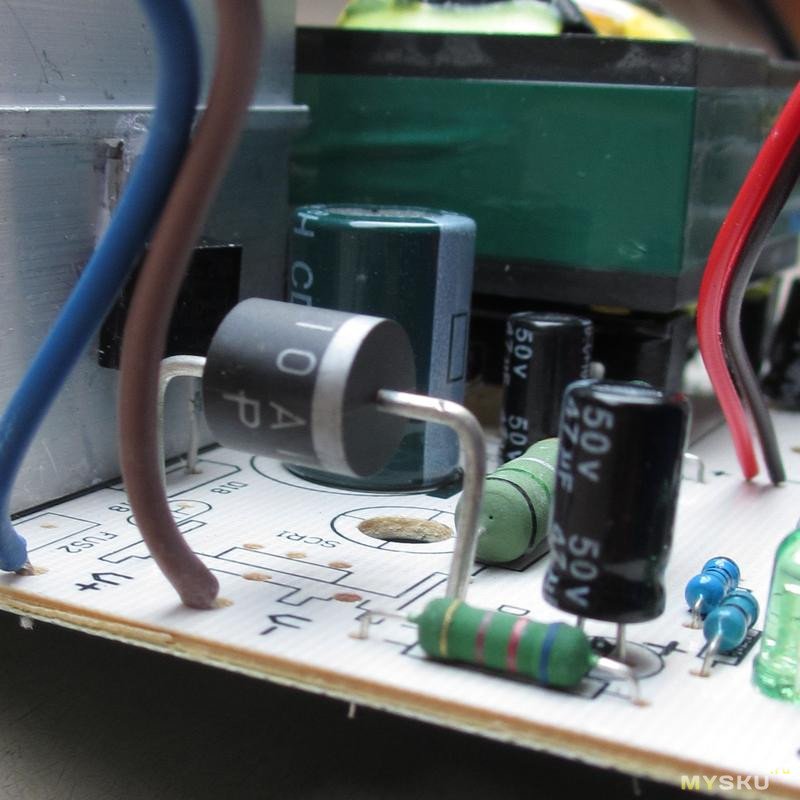

D19 — 10A10, диод 10А/1000В, через него подключен "-" выход
На плате видна разводка для схемы похожей на отключения выхода после окончания заряда, но вместо нее стоит один диод

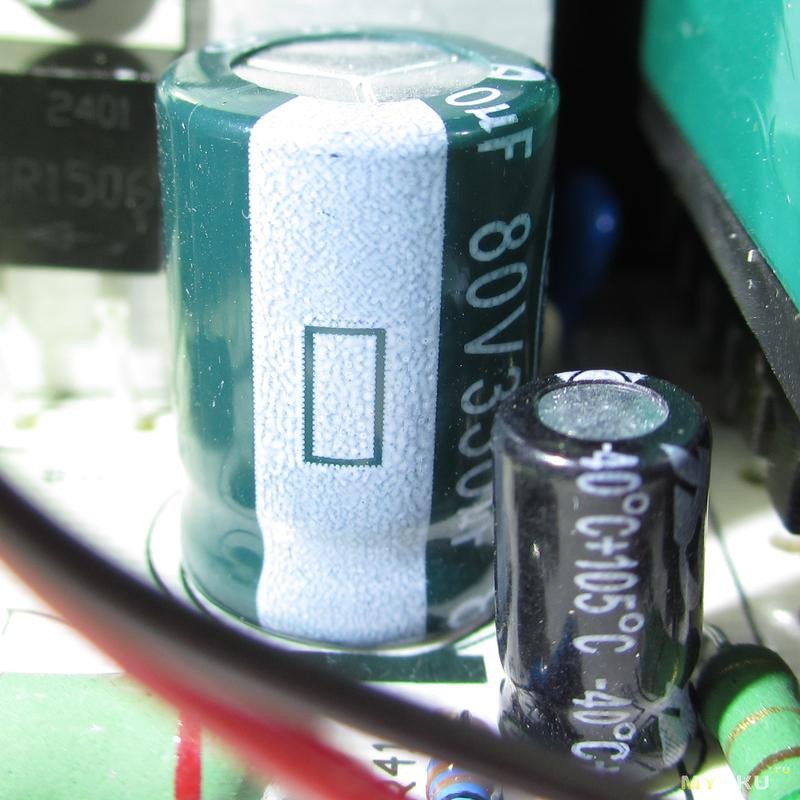

емкость на выходе 330мкФ*80В
мелкие электролиты унифицированы, все 3шт (питание шим, служебное питание на холодной стороне, опорные 5В там же) 47мкФ*50В
на плате есть разводка под схему похожую на отключение выхода после окончания заряда, но вместо нее стоит диод D19.

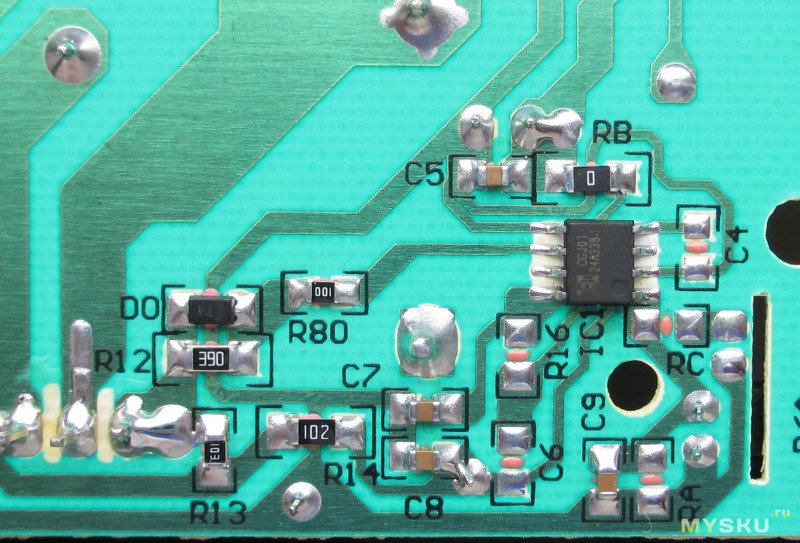

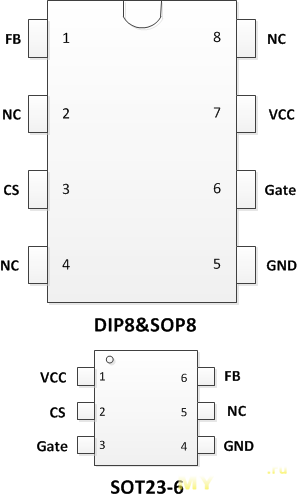

«Горячая»:шим-контроллер CGJ01, нагуглилось что он совместим с питается от отдельной обмотки, там ~12В

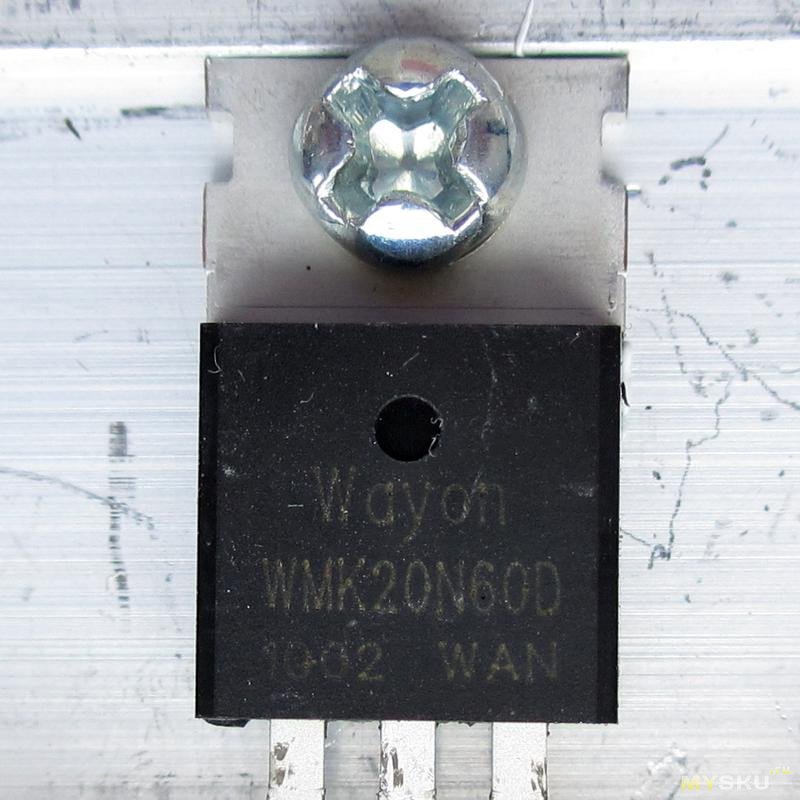

ключ — n-канальный полевик wayon wmk20n60d на радиаторе
Y-конденсатор, отмеченный на плате почему-то как CX, отсутствует
сетевого фильтра нет, сверху нарисовано место под синфазный дроссель, но снизу даже толком не разведено
сетевая емкость FULKON 180мкФ*400
предохранитель 392ой, на 5А

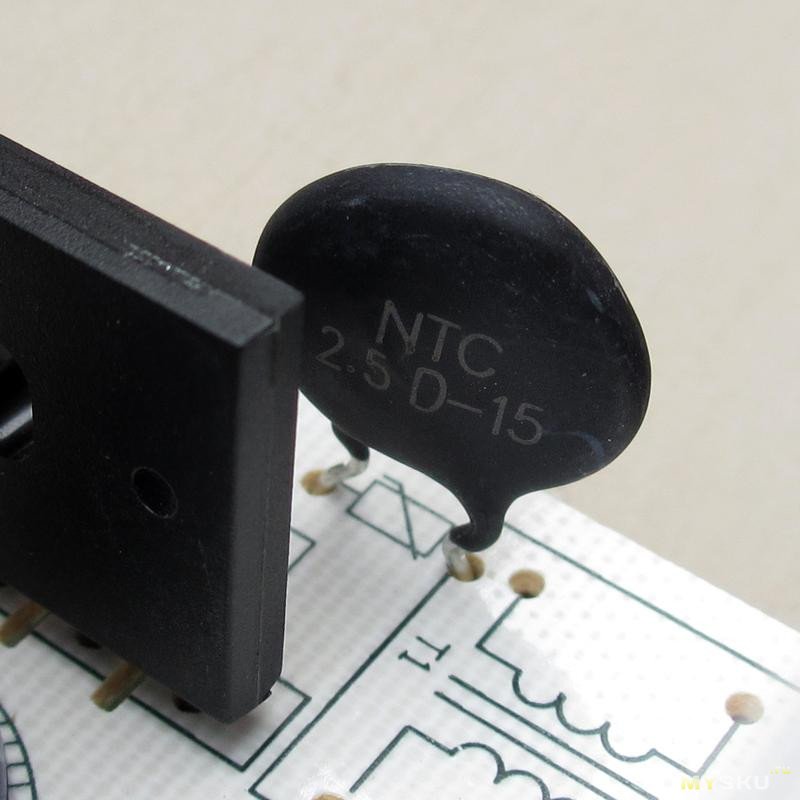

термистор 2.5D-15
мост GBU1510 (15А 100В)Теперь о подстройке напряжения и тока.

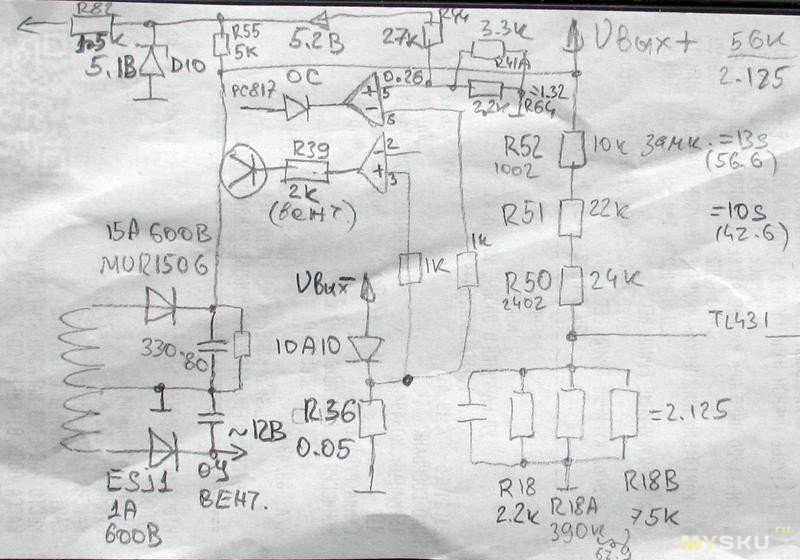

Делитель обратной связи по напряжению состоит из 3 резисторов последовательно — R50=10k, R52a=22k, R52=24k, в сумме 56k и 3 параллельно в нижнем (R18=2.2k, R18A=75k, R18B=390k), итого 2.125k. Причем они набраны частично выводные, частично smd.
Соответственно на выходе 2.5В*(2.125+56)/2.125~68.4-0.8(диод)~67.6В, что и наблюдается.

По току — шунт Rxx=50мОм, делитель опорного напряжения 5.1В R44=27k: R64|R41A=2.2|3.3k=1.32k, ~0.24В, из чего следует 0.24В/0.05Ом~4.8A.
Исходя из теплового режима ток можно повысить ампер до 6, но придется улучшить охлаждение D19, какой-нить радиатор на него прикрутить, или даже заменить его на сборку шоттки в to220 на радиаторе.

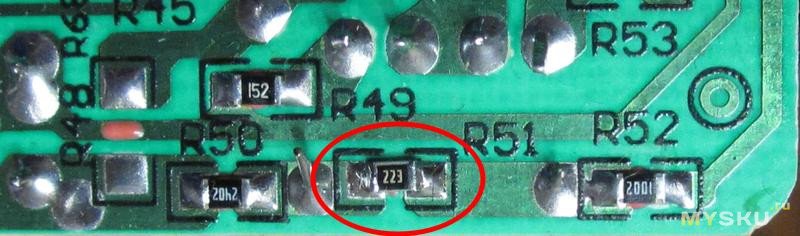

Для понижения напряжения до 13s~54.6В был запаян smd R51 в 22к (впараллель выводному R52a):Получилось так (падение на выходном диоде зависит от тока, и в его отсутствие слегка подрастает):В данном случае для более точного напряжения можно запаять впараллель любому из R50/51/52 резистор порядка сотен килоом.

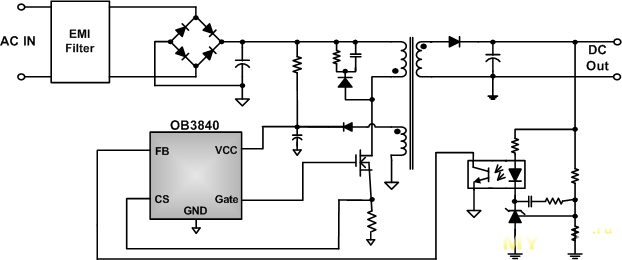

Теперь о проблемах — вместе с понижением выходного понизилось напряжением самозапита как холодной так и, главное, горячей частей схемы, при снижении напряжения силового выхода они тоже снижаются, и для горячей части это оказывается критично, для условного аналога примененного шим-контроллера — OB3840CP заявлено питание 12-26В, установленный же по факту отключается ниже 10В.
А оба этих напряжения обусловлены обмотками трансформатора, просто так их увеличить нельзя. Достижимый минимум составил 41-42В, т.е. минимальное напряжение для 13s литий-ионной батареи ~3.1-3.2В на элемент, что на грани и с полностью разряженной батареей могут возникнуть проблемы в начале заряда.
Для проверки запитал шим от внешнего источника, и тут выявилось второе ограничение в ~32В, ниже выходит из режима ограничение тока и он увеличивается. Почему — не разобрался, источник опорного напряжения на 5.1В стабилитроне ведет себя нормально и не проваливается.
Ну и дополнительно падает напряжение на вентиляторе.

Сравнительно мощное ЗУ минималистичной схемотехники более-менее соответствующее заявленным параметрам, кроме разве что защиты от перегрева — она не реализована (хотя место на плате под rt2 есть). Из особенностей — возможности уменьшения напряжения ограничены, минимум 13-14s сборки.
В корпусе много места и туда можно пристроить например индикатор тока/напряжения.

p.s. еще подумалось — вполне можно использовать в качестве недорогого бп для XY6020L.
