Управление электронной нагрузкой с помощью энкодера из мышки

Захотел сделать управление с помощью энкодера для своей простой самодельной нагрузки. Подумал, что «мышиное» колесико будет интереснее обычной поворотной «крутилки». Вроде бы для такого есть простые решения, но как обычно, для начинающего, реальность оказывается интереснее ожиданий. Что из этого вышло — под cut.

Зачем? Идея

Раньше в качестве нагрузки обходился или переменным или мощным подобранным постоянным резистором. Когда надоело подбирать, да и мощность потребовалась побольше, заказал китайский набор для сборки нагрузки на lm324, собрал её и даже в корпус поместил. Хотя вышло и неказисто, но неожиданно оказалось, что это довольно востребованная штука. С ней тесты модулей с разными напряжениями и токами становятся проще.
А некоторые тесты и вовсе в вариантах с резисторами не кажутся доступными — нужно удержание тока в нагрузке.
Понимаю, что такая востребованность, в немалой степени вызвана написанием обзоров. Но полезности электронной нагрузки для меня, этот факт ни разу не умаляет ;)

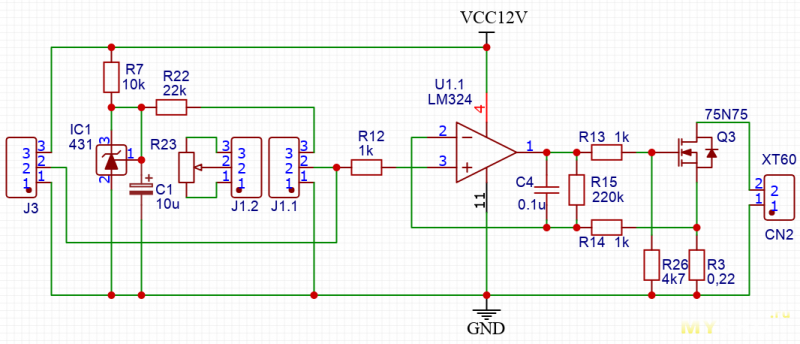

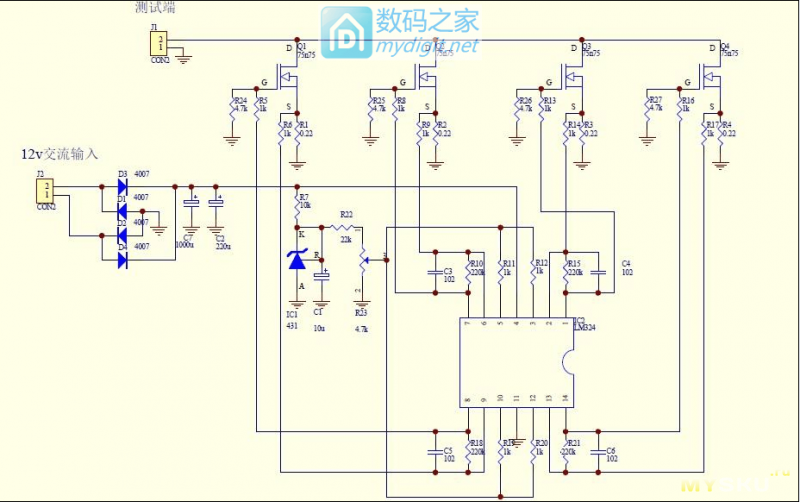

Схема этой нагрузки довольно простая. Не знаю, у кого где её взяли китайцы, но она вполне рабочая «искаропки». Очень подробно и доходчиво, работа этой схемы описана вот в этом обзоре kirich.

Коротко: нагрузкой, переводящей ватты в тепло, в этой схеме являются мощные полевые транзисторы, работающие в линейном режиме. Для удержания заданного тока в нагрузке, используется операционный усилитель, который «сравнивает» падение напряжения на шунте от протекающего в нагрузке тока, с напряжением, заданным регулирующим переменным резистором. И в зависимости от результатов сравнения, выдает нужную коррекцию на затвор транзистора. Для увеличения мощности, несколько таких «каналов» включены параллельно, а управляются одним переменным резистором. Количество каналов можно увеличивать, пробовал с 4 до 8 — работает.

В целом, такое управление удобно, но есть и свои особенности. Чтобы не втыкать постоянно разъём для подключения и отключения нагрузки, сразу сделал коммутацию входа через реле. И довольно часто, тестируемые устройства, особенно мощные, такое «резкое» подключение нагрузки воспринимают как КЗ и уходят в защиту. В результате, при тестировании различных БП в разных режимах, постоянно приходится «накручивать» и «откручивать» резистор для плавного увеличения тока нагрузки после подключения. Вот для таких (но не только) случаев удобно было бы сделать программное управление нагрузкой.

С программированием контроллеров сталкивался очень давно по работе, но там всё «было другое». Позже пробовал и Arduino, поморгал светодиодом, но достойных вариантов применения ему у меня так и не нашлось. Поэтому забросил на некоторое время. А тут в нагрузке применил МК, по сути, для индикации тока и напряжения. Использовал «связку» из микроконтроллера ESP32-C3 Super Mini, модуля вольтамперметра INA226 и 1,8'' TFT дисплея.

С прицелом на перспективу и дальше расширять функциональность. И это оказалось довольно интересное развлечение: открыл для себя много моментов и с подключением, и с отображением и с настройками. Поначалу, добился только того, что было нужно для измерения и индикации, причём самым примитивным способом: подключил требующиеся для работы с дисплеем и ампервольтметром библиотеки, добился их работы. Добавил ещё замер и отображение температуры на одном из MOSFET-ов с помощью DS18B20, для наблюдения. И отсчет времени с момента подключения нагрузки. Да так всё и оставил: дальше просто пользовался.

И вот «дозрел», решил добавить больше функций для повышения удобства. Начать решил с управления энкодером и с возможности выставления заданного тока, который нагрузка «сама» будет поддерживать, и «сама» же плавно повышать ток нагрузки при подключении.

Реализация

Варианты с моторизованными резисторами рассматривать не стал :) Решил, что проще чем-то заменить весь узел с управляющим переменным резистором R23. В схеме он выполняет функцию делителя опорного напряжения на TL431, которое подается в качестве задающего на вход операционных усилителей каналов.
Т.е. просто нужно в точку J1.1#2 (или J3#2) подать напряжение ~0..500 мВ для управления. Для этого можно использовать какой-либо цифро-аналоговый преобразователь для программного задания нужного уровня напряжения. В ESP32-C3 нет встроенного ЦАП (DAC). Получение аналога из ШИМ посмотрел, но показалось, что мне будет сложно бороться с помехами.

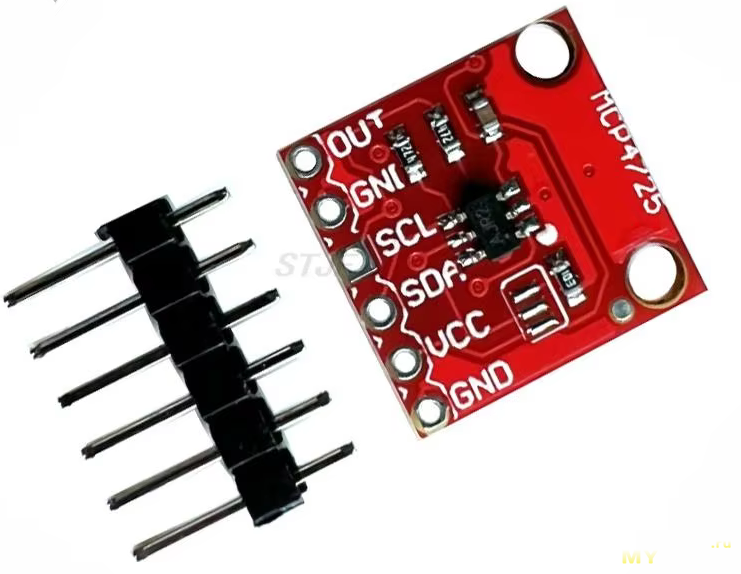

После недолгих поисков, выбор пал на готовый Arduino-модуль с MCP4725, он устроил и по заявленным возможностям и по цене. Это 12-ти битный ЦАП, с I2C подключением. Заказывал его на Али, сразу несколько штук, с перспективой воткнуть еще и в ЛБП.

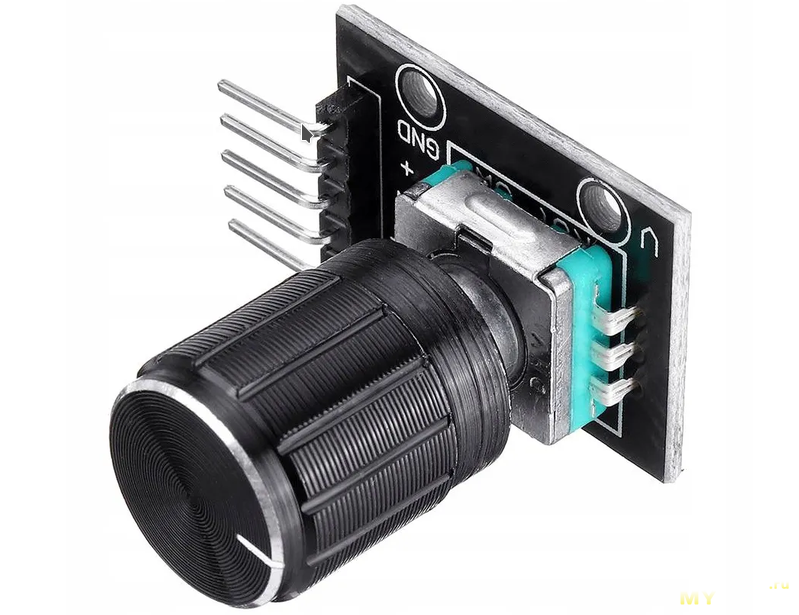

Для управления решил использовать обычный поворотный энкодер, с кучей кнопок связываться не хотелось. Заказал таких несколько с «ручкой-крутилкой» и с осевым нажатием на кнопку.
Попробовал, с точки зрения удобства управления он показался так себе, не очень понравился. И захотелось странного возникла идея прикрутить «мышиный» энкодер, подумалось, что он будет удобнее. Вы тоже не выбрасываете старые мышки? Так вот, оказывается, зачем их хранил ;)

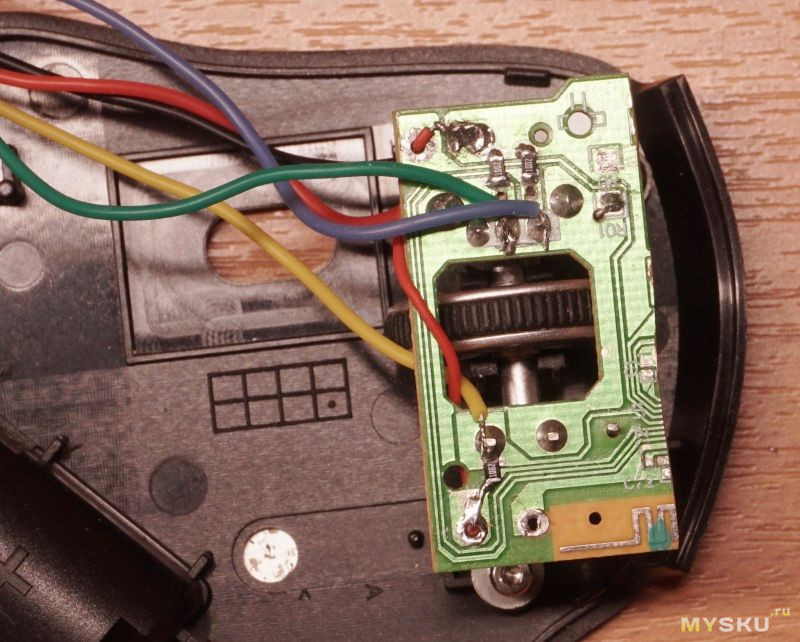

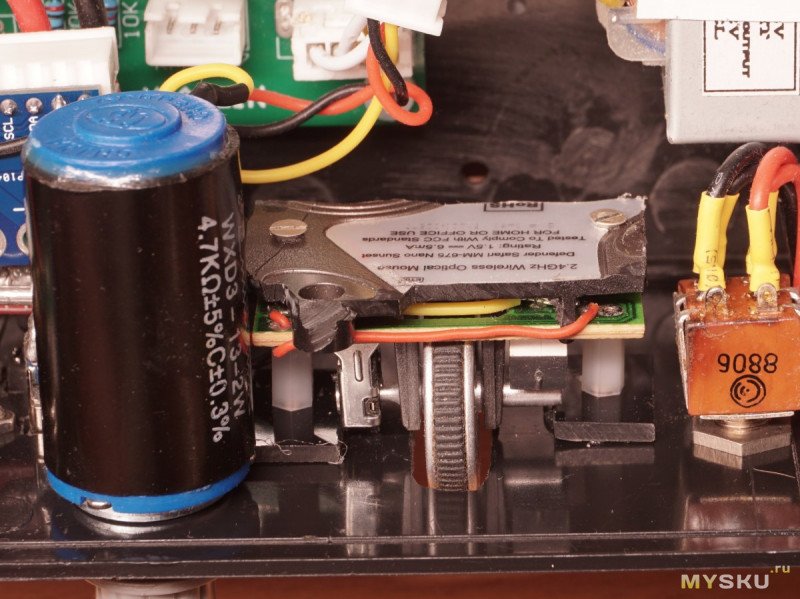

Нашёл какую-то старую мышь с подходящим колёсиком и «выпилил» оттуда кусок платы с энкодером. Для контактов пришлось допаять резисторы для «подтяжки» к "+" питания. И прям на остатках мыши подключил энкодер, и всё заработало.

Раз заработало, то с помощью бормашины, надфиля и термоклея прикрепил этот энкодер с колесиком и куском её корпуса на переднюю панель нагрузки для дальнейших экспериментов.

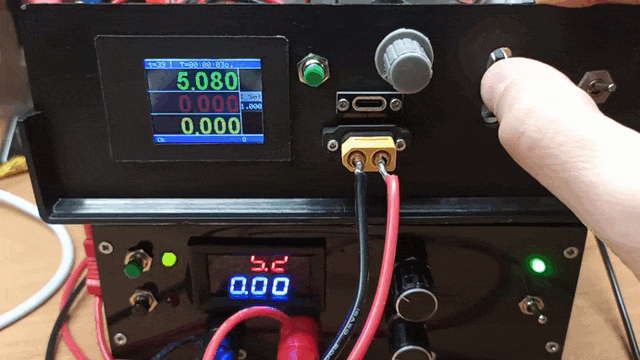

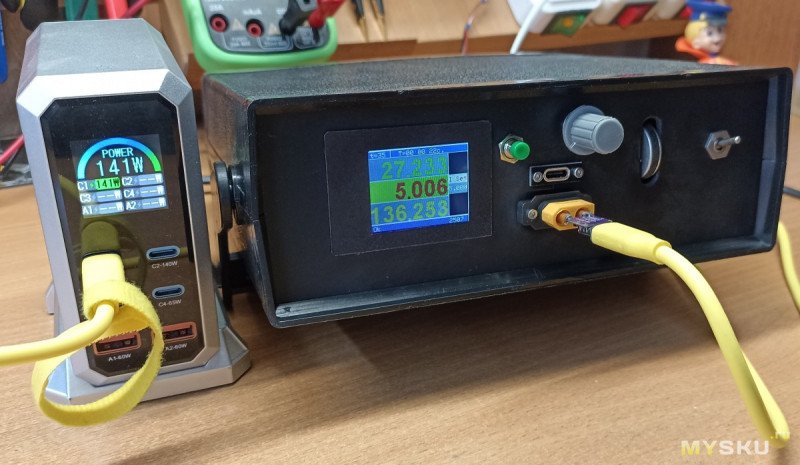

Прикрепил всю конструкцию вместо переменного резистора, резистор поначалу снял. И хотя места на панели уже по сути и не осталось, однако, резистор этот пришлось всё же воткнуть в другое место на панели. Потому что нагрузкой пользуюсь, а эксперименты как обычно подзатянулись: энкодер-то у меня «завёлся» сразу, а вот с MCP4725 пришлось изрядно повозиться. Хорошо, что ранее делал разъём для управления «ведомой» нагрузки (J3 на схеме), тут он очень пригодился: задающий сигнал от него уже подключен к входам ОУ (через резисторы 1к). Так можно руками через разъёмы коммутировать управление или с резистора или с ЦАП.

Дальше дело встало за MCP4725. Как вообще, начинающему вроде меня, видится вся эта история? Да всё просто же: прочитал несколько статей тут и там, нигде ни про какие подводные камни вроде не говорится, даже наоборот — купи, подключи и работай. Хочешь синусоиду выдавай, хочешь треугольники на выход. 12 бит, больше 4000 отсчётов, на ~8 А, получается где-то по 2 мА дискретность. Всё отлично, мне подходит, вперёд :) А как всё это выглядит на практике? Да всё как обычно: при реализации «есть нюансы» (ц).

Для начала, у MCP4725 нет своего встроенного источника опорного напряжения и он использует в качестве ИОН напряжение питания. Максимальное собственное потребление заявлено в 400 мкА, а работает он по ДШ от 2.7 до 5.5В. Были мысли использовать какие-то стабилизаторы напряжения в качестве ИОН, попробовал на LM317 и с ним даже всё стабильно работало от аккумулятора. Но в случае питания от схемы (трансформатор 50Гц, диодный мост, конденсатор и LM7812) напряжение у него плавает заметно даже для моего мультиметра, для ИОН это как-то не очень точно. Попытался сделать стабилизатор на базе TL431, но у меня не получилось с ним добиться стабильной работы. Балластный резистор сначала использовал 10 кОм, как в оригинальной схеме, но «стабилизированное» напряжение сильно плавало, а вместе с ним и на выходе ЦАП не было никакой стабильности. Попробовал уменьшить балластное сопротивление сначала до 5 кОм, потом до 1 кОм и всё равно добиться чёткой стабилизации не получилось. Пробовал и саму 431 менять но улучшений не случилось. Видимо чего-то не понимаю. Поэтому, в результате взял Ref195, он тут, наверное, немного «перебор», но под рукой был только он. С ним, напряжение с MCP4725 уже не плавало: по крайней мере у моего мультиметра, при замере напряжения на входе, колеблется только последний разряд 0-1 мВ.
Дальше подключил выход со стабилизатора на вход ЦАП. Выход MCP4725 через многооборотный подстроечный резистор на 100 кОм — на задающий вход ОУ LM324 через 1 кОм. Выставил максимальное напряжение 500 мВ для 4096 отсчётов (замерил максимум с переменного резистора до модернизации — 485 мВ).

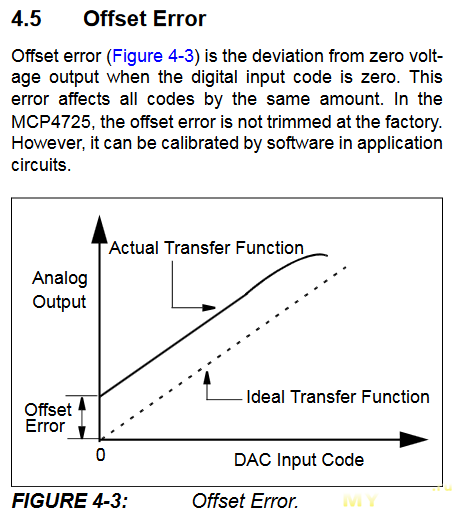

Обнаружил на выходе смещение в ~1.6 мВ, погуглил, оказывается «это нормально» и по ДШ в худшем случае может вообще 37.5 мВ достигать (0.75% of FSR или Vdd).
А есть ещё и ошибка усиления, там вообще от -2% до +2% может оказаться, тоже на смещение влияет.

К этому моменту, уже удосужился немного почитать ДШ чуть дальше характеристик. И оптимизма у меня несколько поубавилось. 0.5В и 4096 отсчётов дает LSB что-то около 0.12 мВ. Что в теории, дает на нагрузке ~2.5 мА. Но там есть ещё и

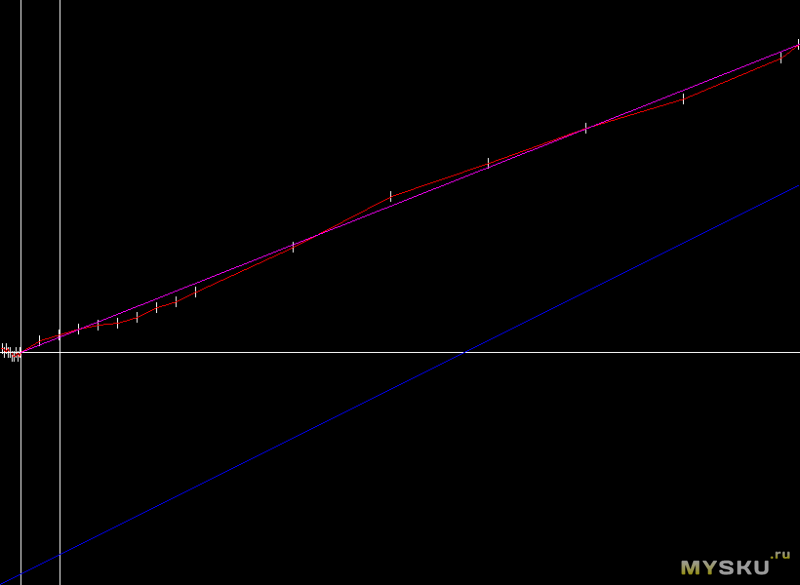

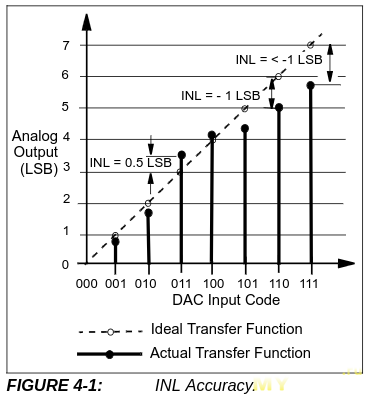

INL Error (Integral Nonlinearity Error) — интегральная нелинейность, которая показывает максимальное отклонение реальной передаточной характеристики микросхемы от идеальной прямой линии.

Как это, нелинейность? Разве не идеальная прямая линия на выходе? Оказывается — нет. В ДШ для этой INL Error указано значение Typ ±2 LSB, Max ±14.5 LSB. Ещё там же пишут, что на концах диапазона от 0 до 100 отсчётов и от 4000 до 4096 отсчётов нелинейность может быть даже больше, рекомендуют использовать от 100 до 4000 отсчётов. Всё таки там хоть и R2R ОУ, но и они не идеальны. Т.е в моём случае надо ожидать ±0.25 мВ (после делителя ~1:10), или не более ±5 мА для 3900 отсчётов. Хотя это уже сильно больше «идеальных» 2 мА, но да ладно, подумал, что так тоже сойдет :)

В ходе программирования и тестов вдруг выяснилось, что для напряжения на выходе моего экземпляра MCP4725 наблюдается какая-то уж слишком не линейная зависимость от заданного цифрового значения и даже «нелинейнее» чем должно быть по ДШ. Отклонения от ожидаемых (линейных) значений превышают 2 мВ после делителя, причем в разную сторону и на разных концах диапазона.
А это прям совсем не мало: ±2 мВ после делителя — это уже почти ±40 мА на нагрузке. Подумал, может экземпляр такой попался, поменял — однако лучше не стало. Тогда заказал другой вариант модуля MCP4725, дороже, но уже с локальной доставкой с Озона. С ним оказалось тоже не идеально, но у него эта INL Error получается хоть и далековато от Typ (±2 LSB) по ДШ. Но всё же меньше 1 мВ после делителя, или ±4 LSB. У модуля же с Али ±16 LSB, что существенно больше даже Max ±14.5 LSB (±20 мВ >> ±18 мВ). Т.е., с этим модулем на Али история очень похожая на «плохие» INA226 оттуда же — дёшево, но работает совсем не так как ожидается. Штош, с новым экземпляром хотя бы на ±10 мА в нагрузке можно надеяться.

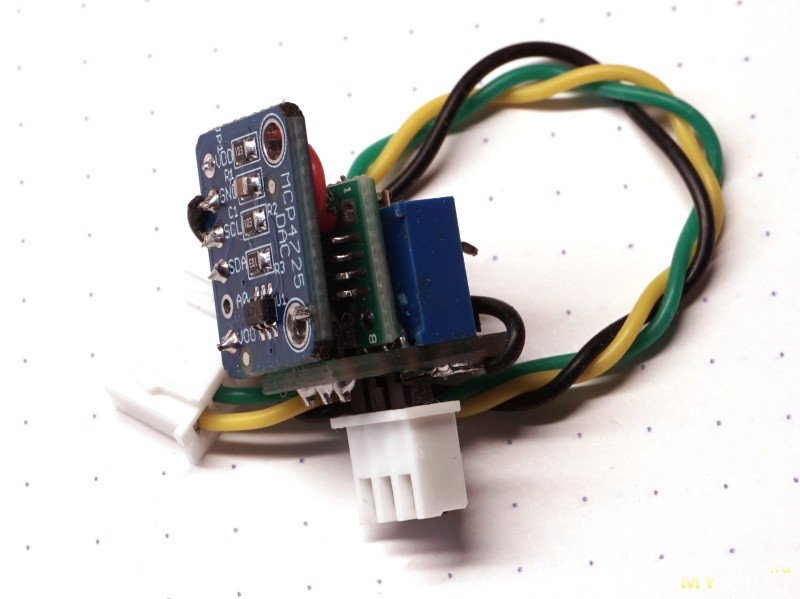

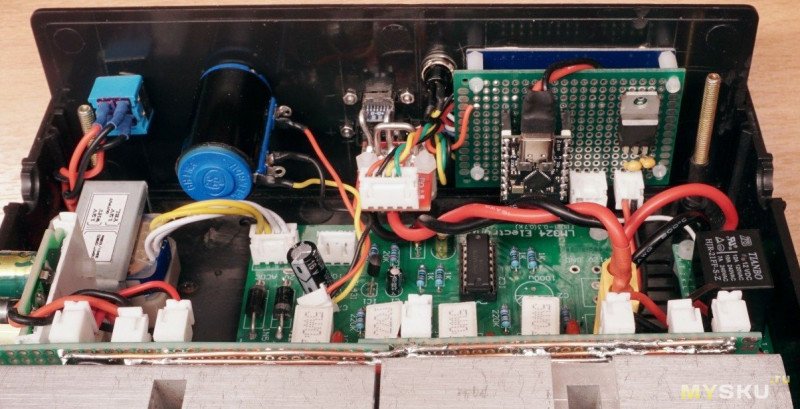

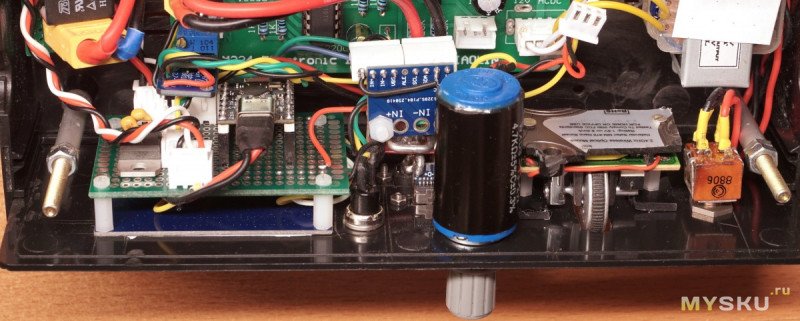

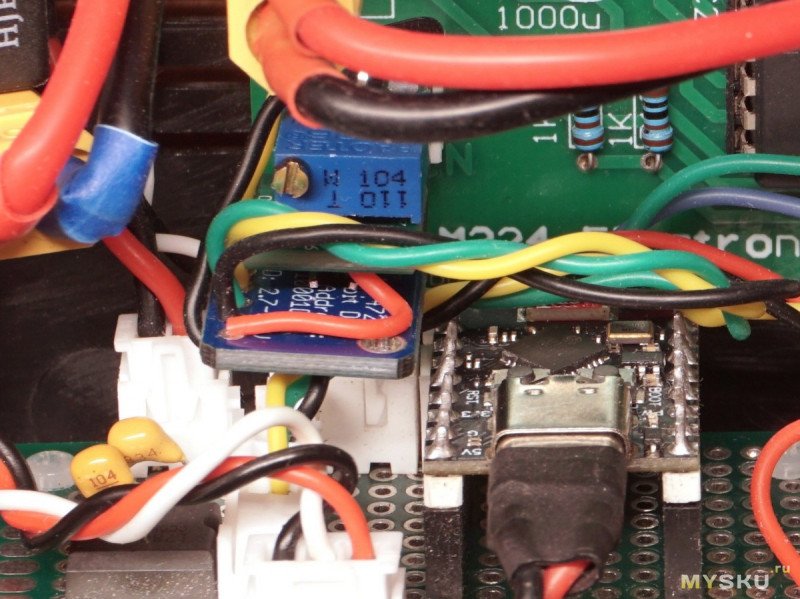

Собрал модуль, плату с ИОН и подстроечный резистор в единую конструкцию на кусочке макетной платы.
Туда же припаял JST разъем и подключил всё это в гнездо зависимой нагрузки.

Начал тестировать и словил неприятный недостаток — для некоторых отсчётов, ток держится довольно стабильно, а для некоторых может «гулять» в пределах даже ±25 мА. Причём стабильность лучше при больших токах.

Продолжил тестировать и дальше выяснилось, что напряжение на выходе DAC после делителя, вовсе не линейно влияет на нагрузку. Т.е и тут присутствует нелинейность, причём, очень сильно она проявляется в начале диапазона, до ~60 мВ (~620 мА). Дальше немного «выравнивается».
Поначалу удивился, потом вспомнил, что хоть режим работы транзисторов и называют линейным. Но в ДШ зависимость тока через сток-исток от напряжения на затворе, на графике обычно в виде линий не очень то и прямых. (Правда, позже выяснилось, что связано это не с этой нелинейностью транзистора, а как подсказали в комментариях, с резисторами R15, задающими смещение для корректной работы LM324 в области близких к нулю напряжений при однополярном питании. Если их убрать, работа ниже 50 мВ становится нестабильной. Однако, если ещё и питание сделать двухполярным, то всё приходит в норму, и нелинейность «пропадает»).

Подумал, и сначала начал читать про кусочно-линейную апроксимацию. А потом подумал ещё раз и решил, что раз уже есть INA226 и замеры тока, то нужно попросту сделать простой итерационный поиск нужного количества отсчетов, для достижения нужного значения с заданной погрешностью. В итоге на тестах всё заработало. Почти так, как хотел, но, с учётом того самого «есть нюансы» :)

Период чтения и установки значений ограничил 200 миллисекунд, т.к. после установки значения в MCP4725 есть некоторый период ~100 мс. пока результаты появятся на выходе. В результате, плавное подключение нагрузки получилось само собой и тестируемый БП теперь в защиту не уходит.

Точность установки зависит от заданной окрестности поиска. Если задать ±5 мА, то нагрузка «ближе» к заданному, но дольше скачет вокруг, больше итераций. Если задать ±10 мА, то ловится чуть быстрее. Оставил ±5 пока, для моих задач скорость не критична.
Ещё в текущем алгоритме, иногда на короткое время получаются установленные значения несколько больше чем задано. Для меня это приемлемо, но буду дальше настраивать.

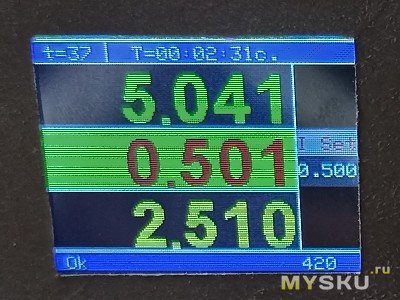

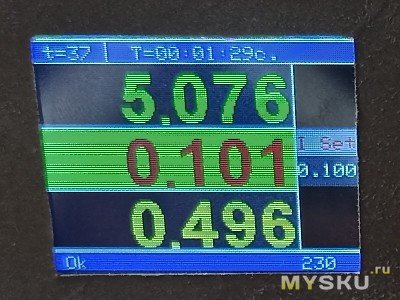

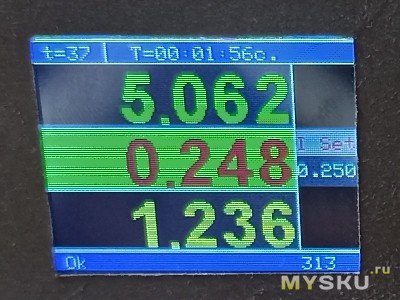

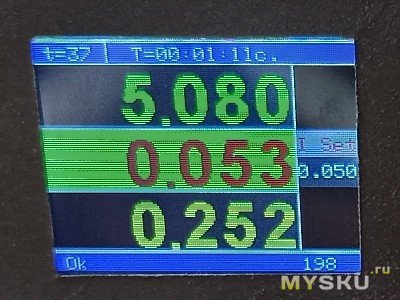

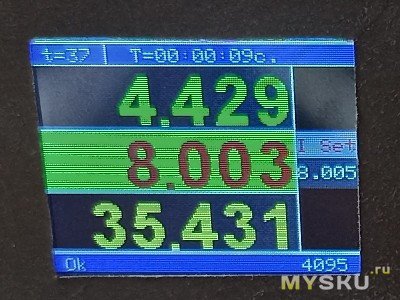

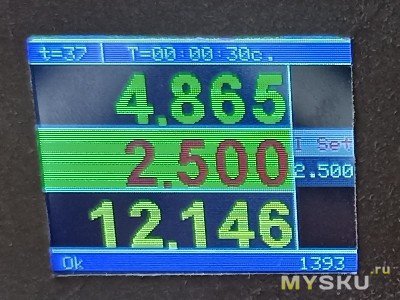

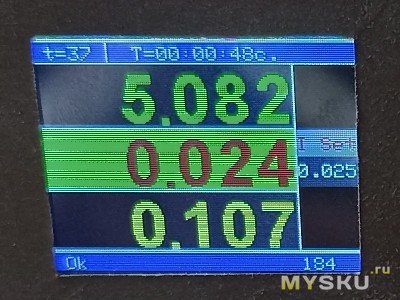

Пока что получилось более менее:


С переменным резистором, точность установки получается повыше, особенно это важно при токах меньше 200 мА.

Микроконтроллеры для меня развлечение новое. И хотя некоторый «смежный» опыт имеется, но именно тут — пока всё внове. Поэтому в коде пока что полный сумбур. Поначалу, всё работало вообще в одном скетче, позже, когда запутался окончательно, решил разбить всё на модули. Так мне легче будет его развивать. Выделил блок модели нагрузки с её состоянием и блок отображения этого состояния. В модели нагрузки — текущие измеренные значения и различные настроечные параметры. В блоке отображения пока что отображаются измеренные значения, заданный ток, температура и отсчет времени.

Выводы

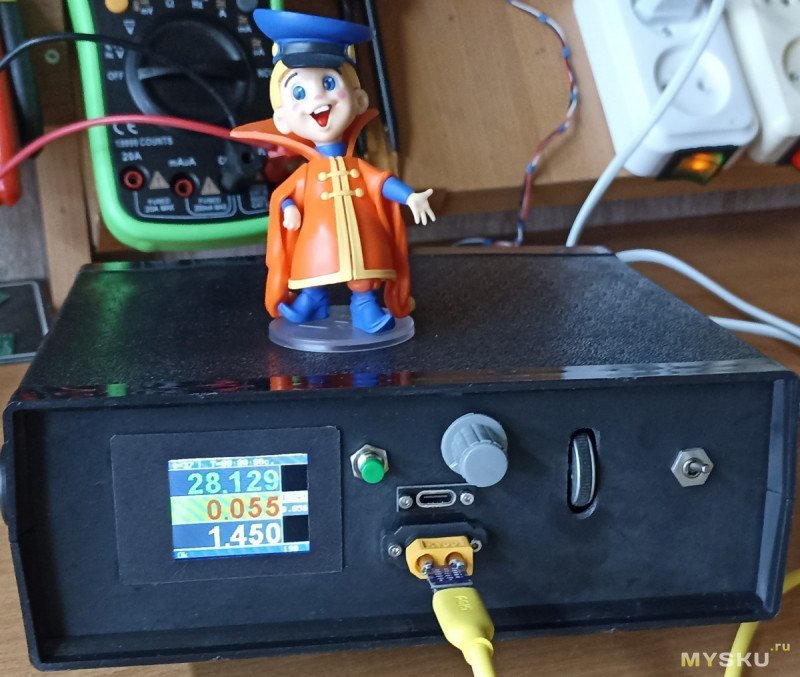

В итоге, управление нагрузкой «мышиным» энкодером реализовал «в первом чтении». Работает совсем не так не совсем так, как хотелось. Но для начала и так сойдет )
Зато мне теперь предстоит развлечение с программированием и основных функций и меню с настройками — калибровками и с оптимизацией поиска заданного значения.

Многооборотный резистор пока так и оставлю с возможностью подключения к схеме и на том же самом месте. Для страховки, и возможно он ещё потребуется, у него «LSB» пока получше, с ним подстроить нагрузку на 2-5 мА получается без проблем :)

Ещё, «для выводов» отмечу «побочный эффект»: сейчас, после вовлечения в этот процесс, цены на полнофункциональные нагрузки в 10-30т.р. уже стали казаться вполне обоснованными ;) А 5-6 т.р. за EL15 — довольно демократичная стоимость. Ну и 2-3 т.р. за DL24 — вообще «аттракцион невиданной щедрости», даже без корпуса. Потому что у всех у них есть экран и управление, трудоемкость создания, отладки и сопровождения-развития которого, тоже стоит немалых усилий.

В моем же случае, речь об экономии уже давно не идет: мне попросту интересно. Тем более, что результатами уже даже получается пользоваться. Думаю и дальше продолжить, появляются новые идеи :)

Посомневался, стоит ли на данной стадии, но всё-же выложил исходники в облако: ссылка. Хоть и нечем пока гордиться, возможно мои потуги ещё кому-то из таких же начинающих, могут пригодиться. Мне интересно было с этим разбираться, решил поделиться. Буду рад конструктивным советам.
Добавить в избранное
+77 +107
свернутьразвернуть
Комментарии (31)
RSS
+
avatar
+10
  • Leoniv
  • 29 сентября 2026, 12:16
Получение аналога из ШИМ посмотрел, но показалось, что мне будет сложно бороться с помехами.
Тут регулировка требуется медленная, можно было применить фильтр с низкой частотой среза, помех бы не было. Но для ШИМ тоже стоит вопрос опорного напряжения. Нужен отдельный логический элемент, питающийся от ИОН. Зато у ШИМ нет проблем с INL.

попробовал на LM317 и с ним даже всё стабильно работало от аккумулятора. Но в случае питания от схемы (трансформатор 50Гц, диодный мост, конденсатор и LM7812) напряжение у него плавает
Вот это странно. Тут получалась двойная стабилизация (7812 + 317), ничего плавать не должно.

на выходе моего экземпляра MCP4725 наблюдается какая-то уж слишком не линейная зависимость
MCP4725 — это очень дешевый ЦАП с INL до 14.5 LSB, от него не приходится ждать чудес. Есть более дорогие ЦАП, у 12-разрядных бывает максимальная INL меньше 1 LSB.

в ДШ зависимость тока через сток-исток от напряжения на затворе, на графике обычно в виде линий не очень то и прямых
В данном случае это не имеет никакого значения, транзистор находится внутри петли обратной связи по току. Почему наблюдалась нелинейность — надо разбираться. Не надо забывать и напряжение смещения ОУ, а он тут выбран плохой.

Вообще, калибровка систем с однополярными ЦАП/АЦП — отдельная тема. Обычно искусственно смещают условной ноль на величину, заведомо больше возможного смещения ЦАП/АЦП и ОУ. Чтобы получить запас на калибровку. Вверху шкалы тоже нужно иметь запас на погрешность коэффициента передачи (неточность резисторов). К тому же, у ЦАП с выходным диапазоном, равным напряжению питания, по краям будет нелинейность из-за неидеальности R-R ОУ. Потом в софте надо написать процедуру калибровки по двум точкам, которая будет вычислять два калибровочных коэффициента — смещение и наклон шкалы. Их потом надо использовать при задании тока.
+
avatar
+2
  • avihome
  • 29 сентября 2026, 12:27
Почему наблюдалась нелинейность — надо разбираться. Не надо забывать и напряжение смещения ОУ, а он тут выбран плохой
Есть такое, с ~20 мВ только начинаются какие-то шевеления. В планах переделать на TPA1864(TPA1862), заменить резисторы шунта на более термостабильные.
Потом в софте надо написать процедуру калибровки по двум точкам, которая будет вычислять два калибровочных коэффициента — смещение и наклон шкалы.
Есть мысли больше двух точек использовать для калибровки, нужно только выбрать алгоритм, чтобы было более-менее удобно калибровку делать.
+
avatar
+3
  • vlo
  • 29 сентября 2026, 15:05
заменить резисторы шунта на более термостабильные.
родные как вижу уже выкинуты, у них с термостабильностью было совсем плохо.
можно уменьшить их номинал до 0.05-0.1, меньше нагрев/меньше уход при том же ткс.
хотя rx21 с али лучше этих.
+
avatar
+2
  • avihome
  • 29 сентября 2026, 15:14
rx21 с али
уже приехали, смотрел как раз ваш обзор, буду менять.
+
avatar
0
  • avihome
  • 29 сентября 2026, 15:16
del
+
avatar
+2
  • Maxes
  • 29 сентября 2026, 12:32
А с ESPшкой можно было бы и по блютуз управление сделать, даже без мыши))
+
avatar
0
  • avihome
  • 29 сентября 2026, 12:59
Да, можно, тоже хочется. Только при включении и использовании BT и WIFI какие-то pin'ы придется не использовать. А у моего C3 входы-выходы как-то все закончились уже, видимо стоит переехать на полную ESP32 или на вариант S2.
+
avatar
0
  • Maxes
  • 29 сентября 2026, 15:11
С этим согласен на все 100!
+
avatar
+2
когда-то писал библиотеку под MCP4725… тоже хотел БП на энкодер переделать. поддерживает все функции чипа описанные в datasheet — github.com/enjoyneering/MCP4725

есть еще управляемые резисторы на 256 отсчётов, но на 5в (если правильно помню) те регулировка от 0 до 5в.

и вопрос, а чем вам шим не нравится? это же не БП, а нагрузка и повышенные требования к качеству пульсаций имхо не нужны.

пы.сы. максимальная нагрузка на выход у MCP4725 — 1000pF/0.001μF параллельно с 5 kOhm
+
avatar
+2
  • avihome
  • 29 сентября 2026, 14:10
это же не БП, а нагрузка и повышенные требования к качеству пульсаций имхо не нужны
Когда проверяешь пульсации у БП под нагрузкой, вроде как пульсации на самой нагрузке не нужны.
максимальная нагрузка на выход у MCP4725 — 1000pF/0.001μF параллельно с 5 kOhm
Вроде не превысил: Vout на 100k резистор нагружен, а уже с его движка через 1k на вход Lm324.
когда-то писал библиотеку под MCP4725
мне столько не нужно было функций ) А вот RotaryEncoder смотрел, но пока и то, что нашёл работает норм.
+
avatar
+3
  • kvarkk
  • 30 сентября 2026, 08:41
В DL2 как раз использовали ШИМ, и все работает. Там трехкаскадный RC-фильтр, хотя могли бы просто LC-фильтр поставить.
+
avatar
0
  • avihome
  • 30 сентября 2026, 09:14
Слёту схему не нашёл. Попробую вживую посмотреть, есть она у меня, правда — не рабочая. А то у меня теперь применение MCP4725 в ЛБП под большим вопросом.
+
avatar
+4
  • kvarkk
  • 30 сентября 2026, 09:43
Ловите ссылку на схему — disk.yandex.ru/i/3nLibzLEoHHP0Q
+
avatar
0
  • avihome
  • 30 сентября 2026, 10:14
Спасиб, скачал
+
avatar
+2
Про БП я как-то не подумал. В сценарийях был только тест аккумуляторов.

Есть еще описание про энкодер — elchupanibrei.livejournal.com/29025.html

Про DAC — elchupanibrei.livejournal.com/46784.html
+
avatar
+2
  • avihome
  • 29 сентября 2026, 15:47
Про энкодер читал. Сейчас использую из Гайвер хаба, он тоже код Грея использует. Пропусков у меня есть, но совсем мало, поэтому конденсаторы не стал паять.
+
avatar
+4
Да, товарищ Гайвер хорош.
+
avatar
+2
Спасибо что поделились своим опытом, было интересно читать.

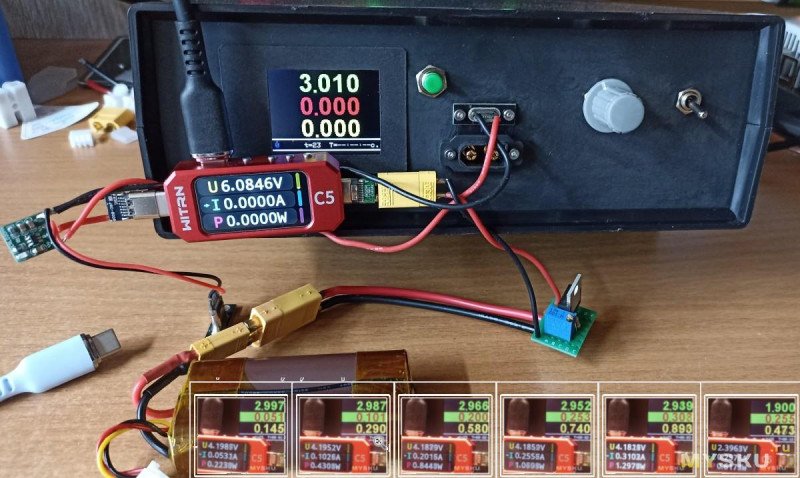

сразу сделал коммутацию входа через реле. И довольно часто, тестируемые устройства, особенно мощные, такое «резкое» подключение нагрузки воспринимают как КЗ и уходят в защиту.
а там и на самом деле происходит кз, кратковременное. Работает это так: в норме схема управления поддерживает на шунте напряжение, равное напряжению на неинвертирующем входе оу, таким образом стабилизируется ток. Но когда источник отключен от нагрузки, на шунте нулевое напряжение и оу пытается его увеличить, подавая максимальное напряжение на затвор и полностью открывая транзистор; соответственно, при подключении источника получаем резкий бросок тока. В своей нагрузке я применил компаратор, который отслеживает входное напряжение и принудительно закрывает транзисторы, если оно меньше ~0,5 В. Но раз у вас всем рулит esp, несложно сделать это программно.
12 бит, больше 4000 отсчётов, на ~8 А, получается где-то по 2 мА дискретность.
Что интересно, с китайским 10-оборотным резистором дискретность как минимум не меньше) вероятно, она зависит от номинала, для резисторов на 1к и на 10к я получал, емнип, примерно 5500 отдельных шагов.
попробовал на LM317 и с ним даже всё стабильно работало от аккумулятора. Но в случае питания от схемы (трансформатор 50Гц, диодный мост, конденсатор и LM7812) напряжение у него плавает заметно даже для моего мультиметра,
возможно, возбуд lm317 словили, сталкивался с таким в одной из своих схем (тоже было два линейных стаба последовательно, помогло увеличение емкости на входе второго стаба).
Продолжил тестировать и дальше выяснилось, что напряжение на выходе DAC после делителя, вовсе не линейно влияет на нагрузку. Т.е и тут присутствует нелинейность, причём, очень сильно она проявляется в начале диапазона, до ~60 мВ (~620 мА). Дальше немного «выравнивается».
Я бы попробовал убрать резисторы местной ООС (R15 на вашей схеме), возможно причина нелинейности в них. Изначально они там стоят для компенсации смещения ОУ, но вы же все равно собираетесь менять LM324 на что-то более приличное.
+
avatar
0
  • avihome
  • 01 октября 2026, 09:52
применил компаратор, который отслеживает входное напряжение и принудительно закрывает транзисторы
упустил этот момент, когда читал вашу статью
у вас всем рулит esp, несложно сделать это программно
esp читает данные с INA226 пять раз в секунду, медленно для отслеживания выхода, компаратор лучше.
Я бы попробовал убрать резисторы местной ООС (R15 на вашей схеме), возможно причина нелинейности в них. Изначально они там стоят для компенсации смещения ОУ
С другой стороны, в этой схеме он ещё и как защита от самовозбуждения. А если поставить более высокочастотный TPA1864, то может он всё же тут нужен. Хотя глянул, в вашей схеме нет такого. Надо попробовать без него.
возможно, возбуд lm317 словили
Не похоже: на входе у lm317 — 1000 мкФ, а общее потребление — единицы мА. Вот на выходе только 0.1 мкФ керамика, может и маловато.
+
avatar
0
С другой стороны, в этой схеме он ещё и как защита от самовозбуждения.
ООС по переменке (С4) останется же.
Не похоже: на входе у lm317 — 1000 мкФ
там важна не только емкость, но и расстояние до нее, в даташитах рекомендуют дополнительно ставить керамику максимально близко к выводам стаба, если он расположен далеко от фильтрующего конденсатора. Впрочем, возможно вам просто попалась фейковая/бракованная лм-ка.
+
avatar
+1
  • avihome
  • 29 октября 2026, 11:34
Кстати, оказалось, что LM7812 действительно была дохлая — на выходе около 12.6 В и менялось под нагрузкой. Ещё провел пару экспериментов: если выкинуть R15 из схемы, то начинается «дрожание» около нуля — хаотичное изменение тока при малых значениях ~до 50 мА. А вот если ещё и подать двухполярное питание — попробовал +-12В то линейность в области малых токов приходит в норму, без «дрожаний», без провала, получается регулировка «от 0» даже с lm324.
+
avatar
+2
  • kvarkk
  • 01 октября 2026, 18:38
Осень интересно вы написали про КЗ, спасибо.

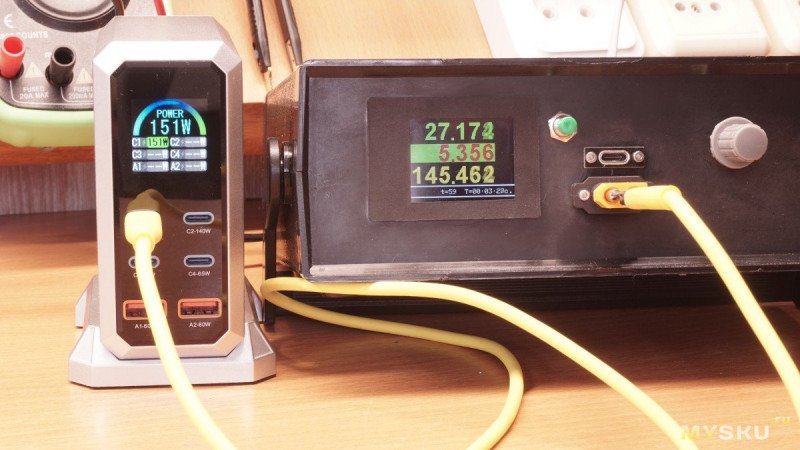

У меня с нагрузкой DL24 вот что происходит: я подключаю к ней зарядку Ugreen 100 Вт через PD тригер. Нагрузка пока неактивна. Напряжение 20 В установилось, я выставляю на нагрузке ток 5 А и активирую ее. Зарядка уходит в защиту. Если же изначально выставить ток 4,5 А, активировать нагрузку, а потом плавно поднять его до 5 А, все нормально, защита не срабатывает. Можете подсказать, почему так происходит?
+
avatar
+3
Можете подсказать, почему так происходит?
Потому что разрабы Atorch рукожопы)
это баг, Кирич писал про него:
«когда я собрал и настроил уже свой вариант, то увидел этот глюк. Вы выставляете допустим ток 1 ампер, нажимаете старт, но нагрузка сходу ставит ток 5-6А (в моей конфигурации), постепенно снижая его до заданного. причем процесс это долгий и явно не случайный выброс, время переходя от 5.5 до 1А составляет… 20 секунд, это видно по таймингу на ЛБП.»
+
avatar
+2
  • kvarkk
  • 02 октября 2026, 11:00
Так он про другую модель писал, причем в многоканальной конфигурации:
ошибка имеет явно программное свойство и при работе одного главного модуля все работает идеально.
Речь ведь там о том, что глюк проявляется при параллельном соединении нескольких модулей.
Мне кажется, это защита от КЗ у Ugreen слишком уж чувствительная, потому что с USB-паяльниками те же проблемы — зарядка уходит в защиту, хотя в паяльнике стоит ограничение тока 5 А.
+
avatar
+2
Думаю, причина там одинаковая, просто в многоканальной версии проявляется более явно. Но мне сложно судить, у меня ведь нет этих нагрузок. А вы легко можете проверить, измерив реальный ток мультиметром или, если есть, осциллографом на последовательном резисторе 0,01-0,1 ома. Если ток подскакивает выше заданного — проблема в нагрузке.
+
avatar
0
  • kvarkk
  • 02 октября 2026, 13:46
Да, надо будет померить, спасибо за идею.
+
avatar
+2
Я однажды столкнулся с таким моментом — поставил в самодельный ЛБП обычные китайские переменные резисторы. В итоге, выходное напряжение ЛБП хаотично прыгало на пару десятков милливольт. Потом заменил их на проволочные 10-оборотные и изменение полностью ушло. У вас на выходе ЦАП стоит подстроечный резистор, попробуйте заменить его на делитель из постоянных. Коэффициент деления не обязательно подбирать точно, лучше сделать примерно и программную корректировку (калибровку).

Также не используйте такие большие сопротивления как 100 КОм. LM358/324 далеко не идеальны, они будут лучше работать с сопротивлениями в единицы килоом.
+
avatar
0
  • avihome
  • 03 октября 2026, 07:52
Резистор проволочный многооборотный. По поводу 100 кОм тоже есть сомнения, слишком уж маленькие токи. Вольтметром не вижу, что бы напряжение с движка скакало: держится как «вкопанное» :) Но попробую на 10 кОм поставить. Делитель тоже попробую.
+
avatar
0
Я все собирался собрать и себе электронную нагрузку. Даже для нее имелись мощные биполярные «дарлингтоны» — 6 шт. на общем водоохлаждаемом медном радиаторе. Каждый такой транзистор-модуль имел номинальные 120А и использовался в 90-е годы в чоперном сварочнике на 600А. Болты М6 крепили клеммы проводов к ножкам модуля. Это не жиденькие ножки в сосременных MOSFET-ах. Чуть не уследил и все в дым. Возникла у меня конкретная потребность испытать мощный импульсный выпрямитель 100А 15В, которым планировал заряжать свою зарядную станцию. Уже начал было мудрить насос охлаждения и прорабатывать схемотехнику. Потом подумал, купил у одного дяди «пружину» от мощного кранового балластника и токоизмерительные клещи DC/AC. Нагрузку меняю переставляя держатель для зажима сварочных электродов по виткам «пружины». Все просто и сердито.
На фото автора этой статьи я увидел какие-то очень скромные токи. Интересно, делал ли кто нагрузку на те же 50-100А и что она собой представляла?
+
avatar
0
  • avihome
  • 08 октября 2026, 11:20
купил у одного дяди «пружину» от мощного кранового балластника и токоизмерительные клещи DC/AC
Для токов в 100А это, наверное, рационально)
На фото автора этой статьи я увидел какие-то очень скромные токи
Так эти под токи у автора соответствуют проверяемому оборудованию, больше не надо (ну можно ещё чуть, конечно), а так, больше 8А потребовалось пару раз всего за год.
Интересно, делал ли кто нагрузку на те же 50-100А и что она собой представляла?
Кмк, если такие задачи разовые, то обычно все «выкручиваются» ТЭНы, спирали обогревателей и т.п. Видел на 45А что-то вроде магазина сопротивлений с балластными 100Вт резисторами на радиаторе.
+
avatar
+1
  • FoxMol
  • 16 октября 2026, 00:04
ну вобщето схема наверно годняя( хоть схема типовая) если без цифры если таки цифру городить то наверно надо рулить от компа через цифровые потенциометры
при болшом желани даже простейший ШИМ выход с ФНЧ3-4порядку будет нормално там жит и главно дещева и сердито выйдет
