Двойная бюджетная система резервного питания дачи
Наконец-то я доделал систему резервного электропитания на даче, которая до этого в недоделанном состоянии проработала два года. Несмотря на бюджетность решения, в системе используются два аккумулятора и, фактически, два инвертора. Стоимость всей системы на сегодня не превышает 20 тысяч рублей.
Исходя из постулата, что не стоит резервировать всё, что долго греется (бойлеры, конвекторы и т.п.), минимальная необходимая мощность резерва дачи составляет 1300 Вт. Этой мощности достаточно, чтобы работал свет, насос, канализация, газовый котёл, компьютер, телевизор и другая бытовая техника. Временно отключив других потребителей, можно разогреть еду в микроволновке, вскипятить электрочайник.

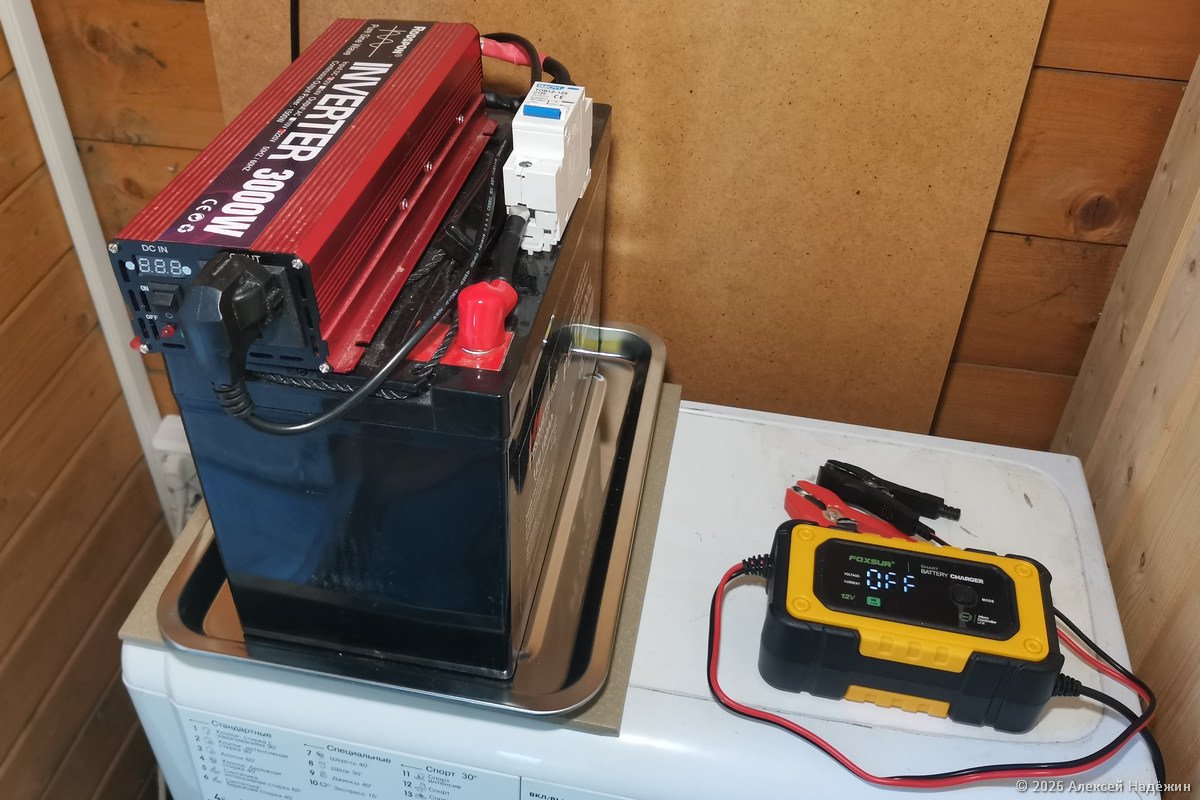

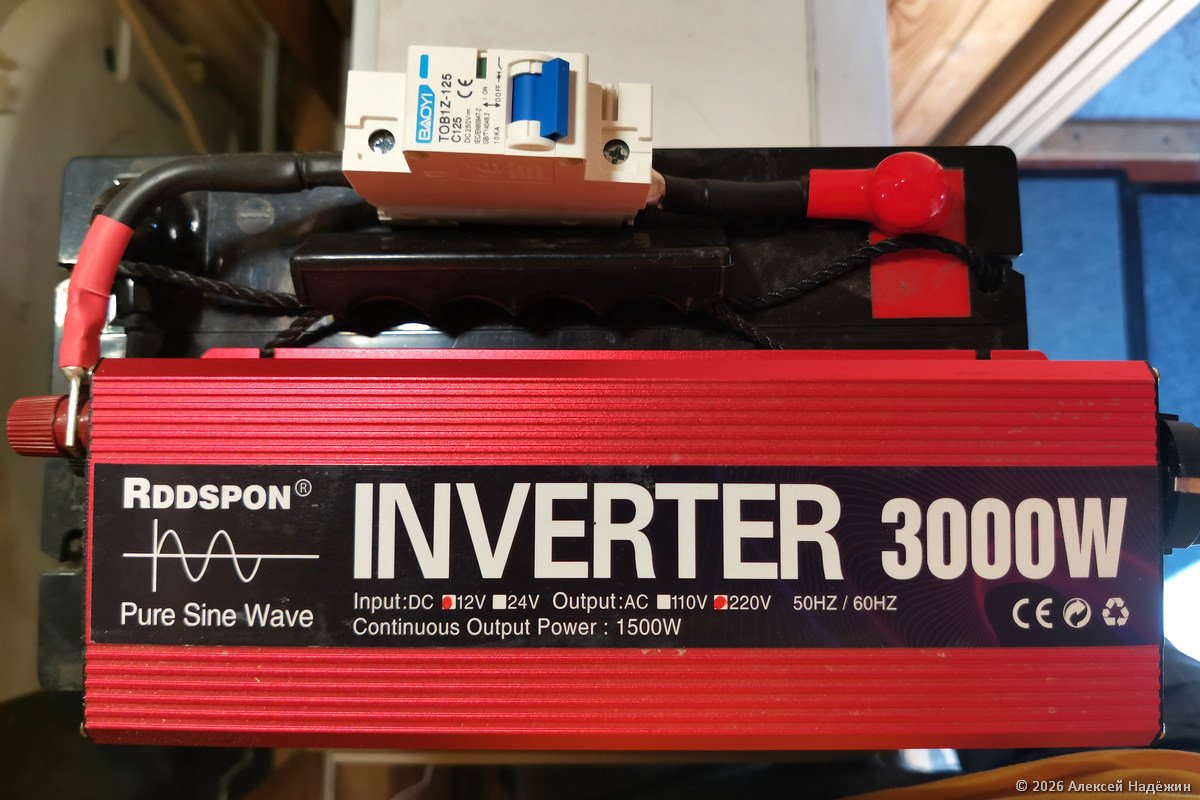

Основа системы — свинцовый AGM аккумулятор 12 В 100 Ач и инвертор с чистым синусом и мощностью 1350 Вт (на корпусе гордая надпись «3000W», это пиковые китайские ватты).
Аккумулятор подключён проводами с сечением 25 мм² (такое сечение избыточно, но благодаря ему энергия не тратится на нагрев проводов). Автоматический выключатель постоянного тока на 125 ампер разрывает плюсовой провод. Я отключаю его всегда, когда система не снабжает дом электричеством.
Замечу, что сейчас я бы использовал литийжелезофосфатный (LiFePo4) аккумулятор 25.6 В и 24-вольтовый инвертор. Ниже подробнее расскажу почему.

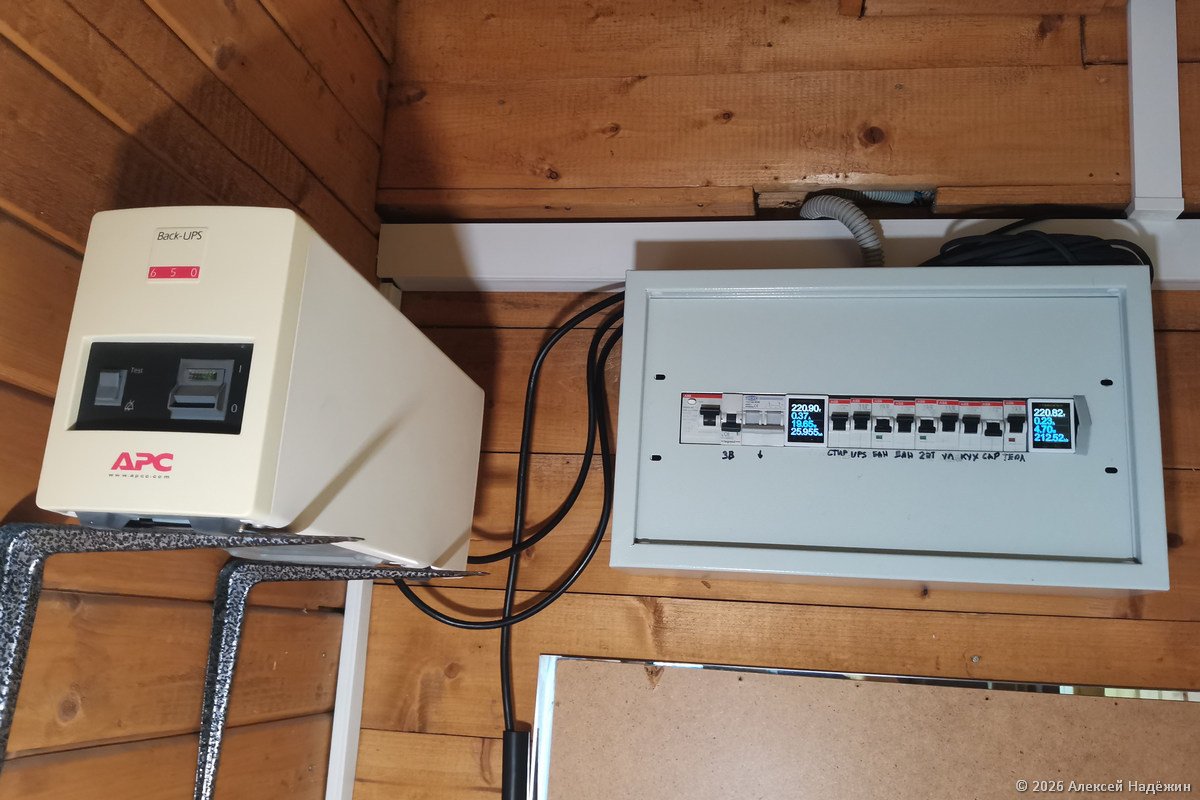

Вторая часть системы — компьютерный ИБП 650 ВА (400 Вт). Я подробно рассказывал о применении такого ИБП для частичного резервного питания дома. К нему подключен весь свет в доме (разумеется, все лампочки светодиодные) и несколько розеток, к которым подключены роутер, компьютер и другие важные, но мало потребляющие электроприборы. Всем этим электроприборам, включая лампочки, не нужна чистая синусоида, поэтому ИБП может быть с модифицированным синусом.

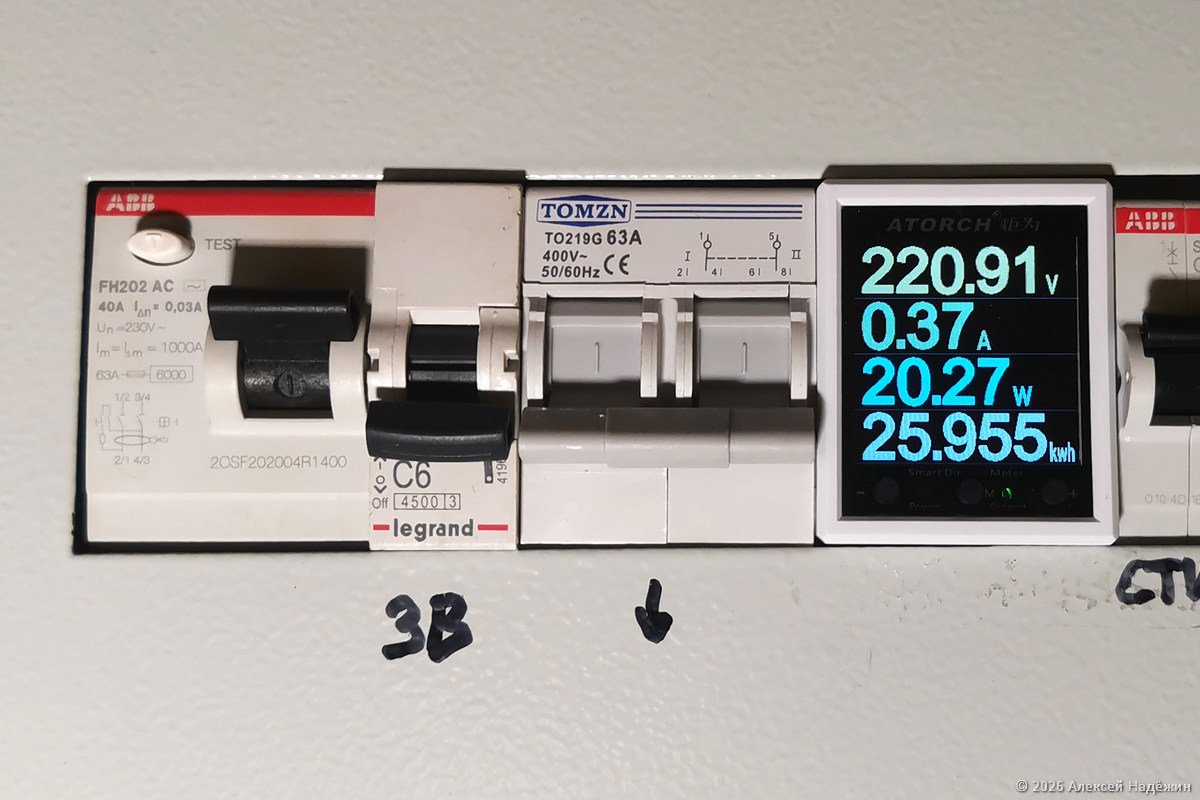

В электрощите установлен двухполюсный реверсивный рубильник, переключающий питание дома с городской сети на инвертор (переключаются оба провода — и фаза и ноль), а также звонок-сигнализатор, оповещающий о появлении электричества. Он включается отдельным «автоматом».
При отключении электричества ИБП автоматически переключается на питание от аккумулятора, в доме продолжает работать свет, интернет, компьютер. ИБП начинает пищать, сообщая об отключении сети. Звук отключается кнопкой.
Дальше имеет смысл подождать минут 10-15: возможно отключение на короткое время и электричество скоро появится, при этом не понадобится включать инвертор.
Если электричество быстро не появилось, переключаемся на инвертор:
— отключаем мощные электроприборы (бойлеры, конвекторы, духовки). Я отключаю и холодильник — он без ущерба для продуктов может несколько часов обходиться без электричества (можно и не отключать, но лучше экономить энергию аккумулятора);
— переключаем реверсивный рубильник и включаем звонок в щите;
— включаем рубильник аккумулятора и инвертор.
Все электроприборы в доме начинают работать от аккумулятора и инвертора, от него же подзаряжается внутренний аккумулятор ИБП. Если отключение будет долгим и основного аккумулятора не хватит, ИБП сможет обеспечивать работу света и самых важных электроприборов ещё какое-то время (в режиме максимальной экономии до 5 часов при нагрузке 10 Вт).
Когда электричество включат, начнёт пищать звонок-сигнализатор. Переходим на питание от сети:
— отключаем звонок, переключаем реверсивный рубильник в щите;
— выключаем инвертор, отключаем рубильник аккумулятора;
— включаем мощные электроприборы, которые были отключены при переходе на резервное питание.
У дешёвого китайского реверсивного рубильника скорее всего нет дугогасительной камеры, поэтому его нельзя переключать при большой нагрузке. В идеале его вообще лучше переключать при отключённом напряжении (для этого при переходе на питание от сети нужно отключать вводной автомат или УЗО перед переключением).

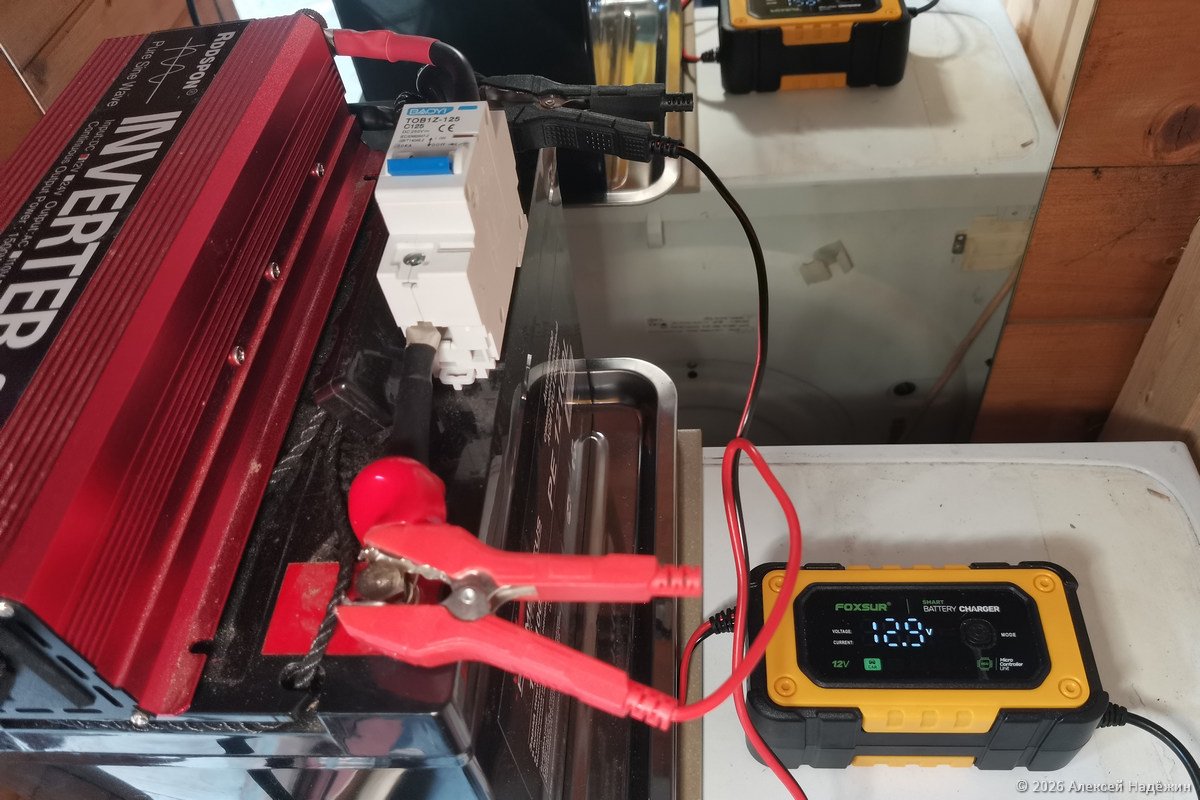

После того, как система проработала на питании от аккумулятора более-менее продолжительное время, аккумулятор нужно зарядить. Для этого я использую недорогое автоматическое зарядное устройство, подключая его «крокодилы» к клеммам аккумулятора, приподнимая колпачки. Это ЗУ даёт ток 6 А, время полного заряда аккумулятора 100 Ач около 20 часов.
Дополнительный ИБП я установил после того, когда «свет» отключили в 10 вечера и мне пришлось сначала в темноте искать фонарик, а потом с фонариком включать систему — это было довольно некомфортно.

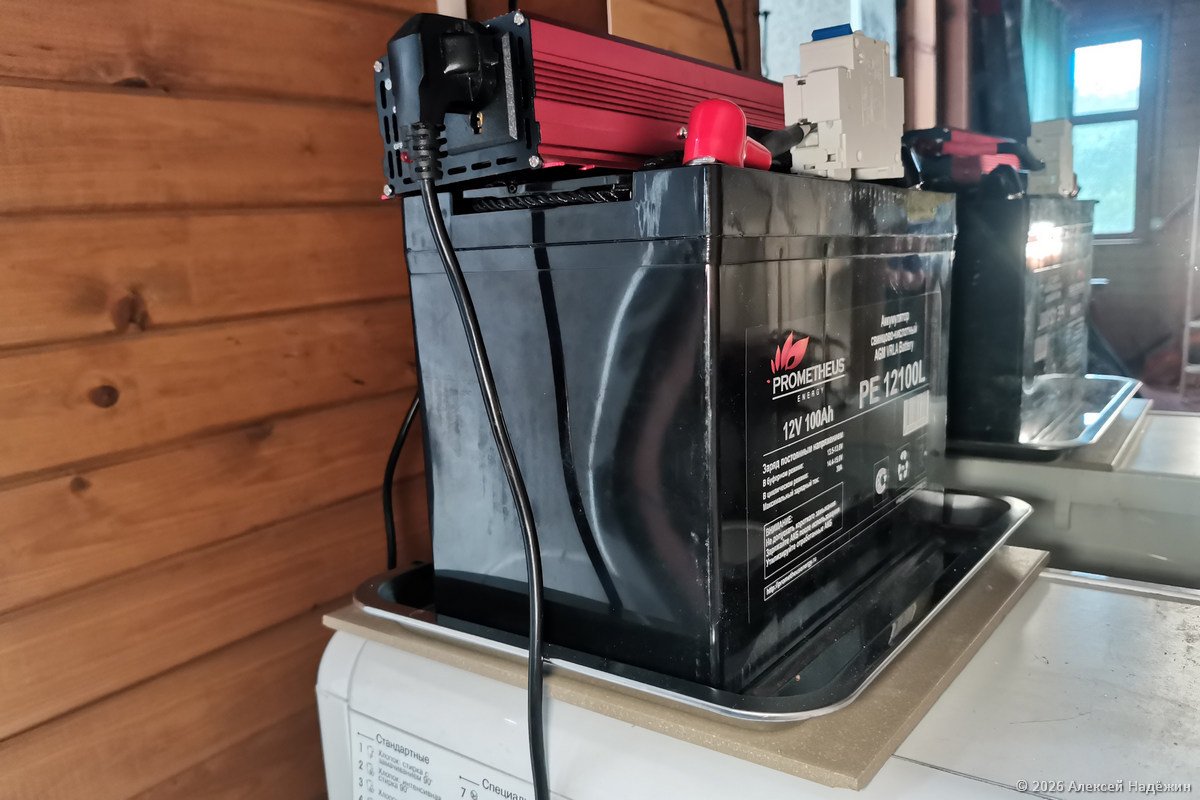

Для обеспечения максимальной пожарной безопасности в деревянном дачном доме я использовал ИБП в металлическом корпусе, отключаю аккумулятор от инвертора выключателем после использования, кроме того, на всякий случай, аккумулятор стоит в стальном поддоне, который установлен на керамической плитке. Кстати, всегда, когда уезжаю с дачи, я полностью отключаю электричество в доме.
Всех волнует вопрос, как долго проработает автономная система. Аккумулятор 12 А 100 Ач в идеальных условиях даст 1200 Втч, с учётом КПД инвертора это около 1000 Втч на выходе. У меня средняя нагрузка при автономном питании составляет 50 Вт, если считать, что половина ёмкости аккумулятора будет потрачена на кратковременное питание мощных электроприборов (микроволновка, чайник, насос), а вторая половина на постоянное питание всего остального, системы хватит на 10 часов работы. После того, как основной аккумулятор будет полностью разряжен, включится дополнительный ИБП, который в режиме максимальной экономии (одна лампочка 10 Вт) «протянет» ещё до 5 часов.
Несколько слов об аккумуляторах и напряжении системы. Свинцовые AGM аккумуляторы имеют срок службы 5-8 лет и на больших токах дают гораздо меньше энергии, чем на малых. Обычно ресурс таких аккумуляторов составляет 300 циклов. Аккумуляторы очень тяжёлые — мой 12В 100Ач весит 30 кг. Большой плюс свинцовых аккумуляторов — полная пожаробезопасность.
Литийжелезофосфатные (LiFePo4) аккумуляторы потенциально имеют гораздо больший ресурс (до 6000 циклов) и могут служить 10 лет и более. Они гораздо легче (12А 100 Ач весит около 10 кг), лучше выдерживают большую нагрузку, также пожаробезопасны (при разрушении могут выделять дым без открытого огня), но есть и неприятные нюансы.
Дешёвые LiFePo4 аккумуляторы могут быть совсем не так долговечны, как обещают — несмотря на заявленные 4-6 тысяч циклов аккумулятор может сдохнуть за пару лет (в таких аккумуляторах могут использоваться пакетные ячейки, а не призматические или циллиндрические, может не быть балансировки элементов, корпус таких аккумуляторов, как правило, неразборный, а соединительные пластины приварены к контактам ячеек).
Вторая проблема связана с предельным током. При нагрузке 1350 Вт ток 12-вольтового аккумулятора может достигать 130 ампер. Свинцовый аккумулятор даёт такой ток, но чем больше ток, тем меньше энергии способен отдать аккумулятор (при непрерывной нагрузке 130 А аккумулятор 100 Ач отдаст лишь около 60 Ач). Максимальный ток аккумуляторов LiFePo4, как правило, соответствует ёмкости, то есть LiFePo4 12.8 В 100 Ач даст лишь 100 А, это около 1100 Вт нагрузки с учётом КПД инвертора, микроволновку уже не потянет.
Гораздо лучше делать 24-вольтовую систему — токи там в два раза меньше, соответственно максимальная нагрузка при том же токе вдвое больше.
Наверняка у многих возник вопрос, можно ли в такой системе вместо дорогих AGM или LiFePo4 использовать дешёвые автомобильные аккумуляторы. И да и нет. Работать будет, но если разряжать аккумулятор ниже 50%, скорее всего он не протянет и пару сезонов.
В случае, если хочется, чтобы система работала полностью автоматически (автоматическое переключение на резерв и обратно, автоматическая быстрая зарядка аккумулятора), можно взять не обычный «автомобильный», а гибридный «солнечный» инвертор 3-4.2 кВт за 11-15 тыс руб (мой обзор такого инвертора тут).
В заключение приведу полный список того, что понадобилось для построения моей двойной системы резервного питания дачи:
Аккумулятор AGM 12V 100Ah — 10-15 тыс руб (сейчас бы взял LiFePo4 24V 50 Ah за 8-14 тыс);
Инвертор 12-230V чистый синус «3000W» 1350 Вт — 6500 руб (сейчас бы взял 24-230V за ту же цену или гибридный 3000 Вт за 11000 руб);
Реверсивный рубильник — 400 руб;
ИБП APC б/у — 500 руб;
Аккумулятор 12V 9Ah — 1100 руб;
Зарядное устройство 6А — 400 руб;
Звонок-сигнализатор — 300 руб (ищется по «оповещатель светозвуковой» или «индикатор светозвуковой»);
Провод 25 мм² — 900 руб за 1 м (возможно понадобятся ещё обжимные клещи за 1100 руб);
Наконечники кольцевые ТМЛ-25 и штифтовые НШМЛ-25 — 200 руб;
Колпачки для клемм — 100 руб;
Лоток-противень 36x27 см — 360 руб;
Плитка керамическая;
Провод с вилкой;
Провода для ИБП.
Теперь, когда одни соседи сидят в темноте без воды и электроприборов, а другие заводят гудящие и воняющие генераторы, я включаю свою резервную систему и продолжаю пользоваться всеми благами цивилизации даже при отключениях электричества.
Считаю, что система резервного питания в наше непростое время должна быть в каждом доме, даже если электричество пока не отключают.
P.S. Видео: vkvideo.ru/video-114091225_456239030
© 2026, Алексей Надёжин
Исходя из постулата, что не стоит резервировать всё, что долго греется (бойлеры, конвекторы и т.п.), минимальная необходимая мощность резерва дачи составляет 1300 Вт. Этой мощности достаточно, чтобы работал свет, насос, канализация, газовый котёл, компьютер, телевизор и другая бытовая техника. Временно отключив других потребителей, можно разогреть еду в микроволновке, вскипятить электрочайник.
Основа системы — свинцовый AGM аккумулятор 12 В 100 Ач и инвертор с чистым синусом и мощностью 1350 Вт (на корпусе гордая надпись «3000W», это пиковые китайские ватты).
Аккумулятор подключён проводами с сечением 25 мм² (такое сечение избыточно, но благодаря ему энергия не тратится на нагрев проводов). Автоматический выключатель постоянного тока на 125 ампер разрывает плюсовой провод. Я отключаю его всегда, когда система не снабжает дом электричеством.
Замечу, что сейчас я бы использовал литийжелезофосфатный (LiFePo4) аккумулятор 25.6 В и 24-вольтовый инвертор. Ниже подробнее расскажу почему.
Вторая часть системы — компьютерный ИБП 650 ВА (400 Вт). Я подробно рассказывал о применении такого ИБП для частичного резервного питания дома. К нему подключен весь свет в доме (разумеется, все лампочки светодиодные) и несколько розеток, к которым подключены роутер, компьютер и другие важные, но мало потребляющие электроприборы. Всем этим электроприборам, включая лампочки, не нужна чистая синусоида, поэтому ИБП может быть с модифицированным синусом.
В электрощите установлен двухполюсный реверсивный рубильник, переключающий питание дома с городской сети на инвертор (переключаются оба провода — и фаза и ноль), а также звонок-сигнализатор, оповещающий о появлении электричества. Он включается отдельным «автоматом».
При отключении электричества ИБП автоматически переключается на питание от аккумулятора, в доме продолжает работать свет, интернет, компьютер. ИБП начинает пищать, сообщая об отключении сети. Звук отключается кнопкой.
Дальше имеет смысл подождать минут 10-15: возможно отключение на короткое время и электричество скоро появится, при этом не понадобится включать инвертор.
Если электричество быстро не появилось, переключаемся на инвертор:
— отключаем мощные электроприборы (бойлеры, конвекторы, духовки). Я отключаю и холодильник — он без ущерба для продуктов может несколько часов обходиться без электричества (можно и не отключать, но лучше экономить энергию аккумулятора);
— переключаем реверсивный рубильник и включаем звонок в щите;
— включаем рубильник аккумулятора и инвертор.
Все электроприборы в доме начинают работать от аккумулятора и инвертора, от него же подзаряжается внутренний аккумулятор ИБП. Если отключение будет долгим и основного аккумулятора не хватит, ИБП сможет обеспечивать работу света и самых важных электроприборов ещё какое-то время (в режиме максимальной экономии до 5 часов при нагрузке 10 Вт).
Когда электричество включат, начнёт пищать звонок-сигнализатор. Переходим на питание от сети:
— отключаем звонок, переключаем реверсивный рубильник в щите;
— выключаем инвертор, отключаем рубильник аккумулятора;
— включаем мощные электроприборы, которые были отключены при переходе на резервное питание.
У дешёвого китайского реверсивного рубильника скорее всего нет дугогасительной камеры, поэтому его нельзя переключать при большой нагрузке. В идеале его вообще лучше переключать при отключённом напряжении (для этого при переходе на питание от сети нужно отключать вводной автомат или УЗО перед переключением).
После того, как система проработала на питании от аккумулятора более-менее продолжительное время, аккумулятор нужно зарядить. Для этого я использую недорогое автоматическое зарядное устройство, подключая его «крокодилы» к клеммам аккумулятора, приподнимая колпачки. Это ЗУ даёт ток 6 А, время полного заряда аккумулятора 100 Ач около 20 часов.
Дополнительный ИБП я установил после того, когда «свет» отключили в 10 вечера и мне пришлось сначала в темноте искать фонарик, а потом с фонариком включать систему — это было довольно некомфортно.
Для обеспечения максимальной пожарной безопасности в деревянном дачном доме я использовал ИБП в металлическом корпусе, отключаю аккумулятор от инвертора выключателем после использования, кроме того, на всякий случай, аккумулятор стоит в стальном поддоне, который установлен на керамической плитке. Кстати, всегда, когда уезжаю с дачи, я полностью отключаю электричество в доме.
Всех волнует вопрос, как долго проработает автономная система. Аккумулятор 12 А 100 Ач в идеальных условиях даст 1200 Втч, с учётом КПД инвертора это около 1000 Втч на выходе. У меня средняя нагрузка при автономном питании составляет 50 Вт, если считать, что половина ёмкости аккумулятора будет потрачена на кратковременное питание мощных электроприборов (микроволновка, чайник, насос), а вторая половина на постоянное питание всего остального, системы хватит на 10 часов работы. После того, как основной аккумулятор будет полностью разряжен, включится дополнительный ИБП, который в режиме максимальной экономии (одна лампочка 10 Вт) «протянет» ещё до 5 часов.
Несколько слов об аккумуляторах и напряжении системы. Свинцовые AGM аккумуляторы имеют срок службы 5-8 лет и на больших токах дают гораздо меньше энергии, чем на малых. Обычно ресурс таких аккумуляторов составляет 300 циклов. Аккумуляторы очень тяжёлые — мой 12В 100Ач весит 30 кг. Большой плюс свинцовых аккумуляторов — полная пожаробезопасность.
Литийжелезофосфатные (LiFePo4) аккумуляторы потенциально имеют гораздо больший ресурс (до 6000 циклов) и могут служить 10 лет и более. Они гораздо легче (12А 100 Ач весит около 10 кг), лучше выдерживают большую нагрузку, также пожаробезопасны (при разрушении могут выделять дым без открытого огня), но есть и неприятные нюансы.
Дешёвые LiFePo4 аккумуляторы могут быть совсем не так долговечны, как обещают — несмотря на заявленные 4-6 тысяч циклов аккумулятор может сдохнуть за пару лет (в таких аккумуляторах могут использоваться пакетные ячейки, а не призматические или циллиндрические, может не быть балансировки элементов, корпус таких аккумуляторов, как правило, неразборный, а соединительные пластины приварены к контактам ячеек).
Вторая проблема связана с предельным током. При нагрузке 1350 Вт ток 12-вольтового аккумулятора может достигать 130 ампер. Свинцовый аккумулятор даёт такой ток, но чем больше ток, тем меньше энергии способен отдать аккумулятор (при непрерывной нагрузке 130 А аккумулятор 100 Ач отдаст лишь около 60 Ач). Максимальный ток аккумуляторов LiFePo4, как правило, соответствует ёмкости, то есть LiFePo4 12.8 В 100 Ач даст лишь 100 А, это около 1100 Вт нагрузки с учётом КПД инвертора, микроволновку уже не потянет.
Гораздо лучше делать 24-вольтовую систему — токи там в два раза меньше, соответственно максимальная нагрузка при том же токе вдвое больше.
Наверняка у многих возник вопрос, можно ли в такой системе вместо дорогих AGM или LiFePo4 использовать дешёвые автомобильные аккумуляторы. И да и нет. Работать будет, но если разряжать аккумулятор ниже 50%, скорее всего он не протянет и пару сезонов.
В случае, если хочется, чтобы система работала полностью автоматически (автоматическое переключение на резерв и обратно, автоматическая быстрая зарядка аккумулятора), можно взять не обычный «автомобильный», а гибридный «солнечный» инвертор 3-4.2 кВт за 11-15 тыс руб (мой обзор такого инвертора тут).
В заключение приведу полный список того, что понадобилось для построения моей двойной системы резервного питания дачи:
Аккумулятор AGM 12V 100Ah — 10-15 тыс руб (сейчас бы взял LiFePo4 24V 50 Ah за 8-14 тыс);
Инвертор 12-230V чистый синус «3000W» 1350 Вт — 6500 руб (сейчас бы взял 24-230V за ту же цену или гибридный 3000 Вт за 11000 руб);
Реверсивный рубильник — 400 руб;
ИБП APC б/у — 500 руб;
Аккумулятор 12V 9Ah — 1100 руб;
Зарядное устройство 6А — 400 руб;
Звонок-сигнализатор — 300 руб (ищется по «оповещатель светозвуковой» или «индикатор светозвуковой»);
Провод 25 мм² — 900 руб за 1 м (возможно понадобятся ещё обжимные клещи за 1100 руб);
Наконечники кольцевые ТМЛ-25 и штифтовые НШМЛ-25 — 200 руб;
Колпачки для клемм — 100 руб;
Лоток-противень 36x27 см — 360 руб;
Плитка керамическая;
Провод с вилкой;
Провода для ИБП.
Теперь, когда одни соседи сидят в темноте без воды и электроприборов, а другие заводят гудящие и воняющие генераторы, я включаю свою резервную систему и продолжаю пользоваться всеми благами цивилизации даже при отключениях электричества.
Считаю, что система резервного питания в наше непростое время должна быть в каждом доме, даже если электричество пока не отключают.
P.S. Видео: vkvideo.ru/video-114091225_456239030
© 2026, Алексей Надёжин
Самые обсуждаемые обзоры
| +41 |
3782
80
|
сферический конь в вакууме также имеет оптимальную скорость и сопротивление, но в обзорах с реальными кейсами это такое себе допущение…
нас же могут читать дети ©В начале юзал гелевые аккумы, но увидев, как легко можно ухайдокать любой свинец, перешёл на бу автомобильные.
Но к ним же какое-то специальное зарядно-разрядное устройство нужно, наверное?

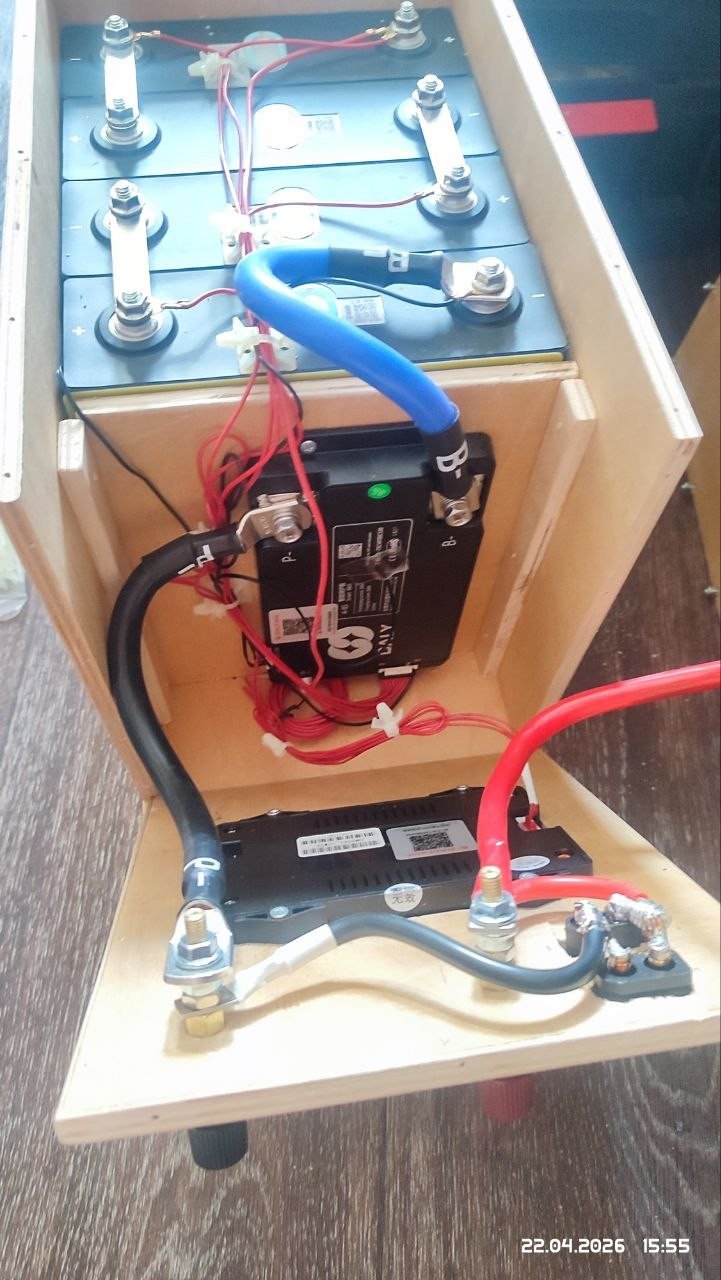

Там две батареи по 12 вольт последовательно, просто две не очень живых от машины взял, на 6 часов хватает (станция на воду, телевизор, свет, 2 холодильника), на большее не было отключений.
