Приветствую!

Телевизор перестал показывать, и вы видите только силуэты при ярком освещении? Скорее всего, проблема в подсветке. Это довольно распространенная поломка, и в большинстве случаев её можно исправить, заменив светодиодные ленты или отдельные диоды.

В данном топике расскажу и покажу, как меняется подсветка в телевизоре 32" Витязь 32LH0202

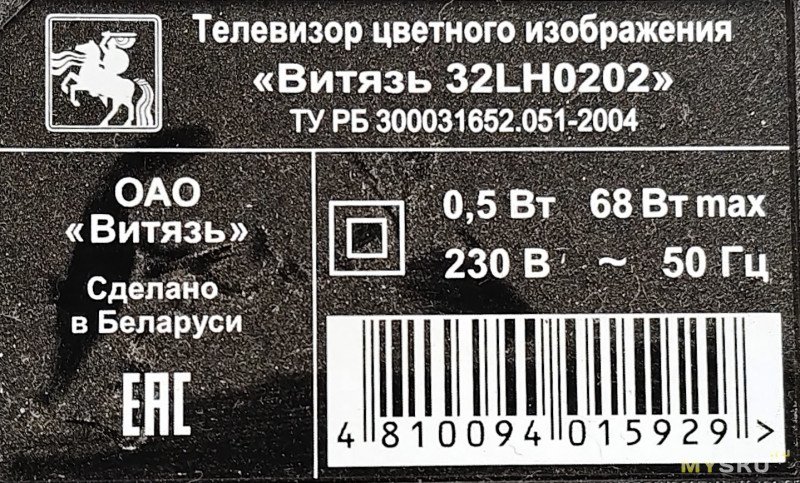

Сегодня в ремонте у меня телевизор, собранный в Беларуси на предприятии «Витязь». Обычный дешевый телевизор с разрешением 1366*768, без смарт и прочего.

Дата производства не написана, но год выхода на рынок — 2018. Из инструкции узнал, что срок службы тв 5 лет.

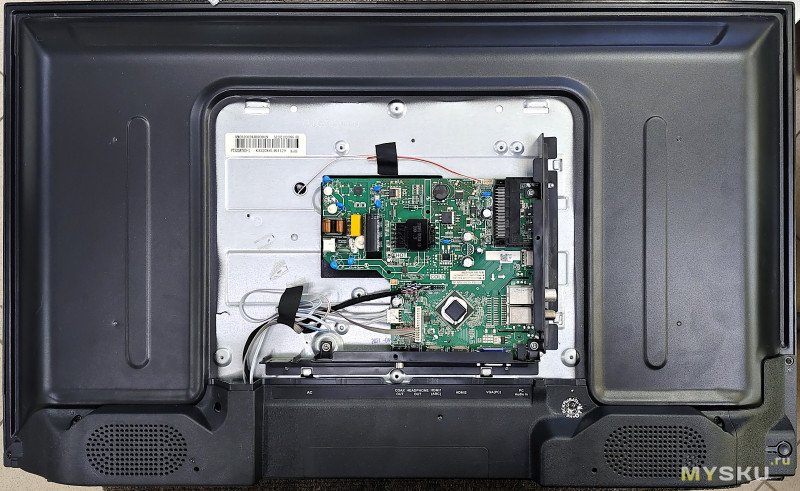

Начнем разборку устройства. Кладем телевизор экраном вниз, откручиваем винты задней крышки и снимаем её.

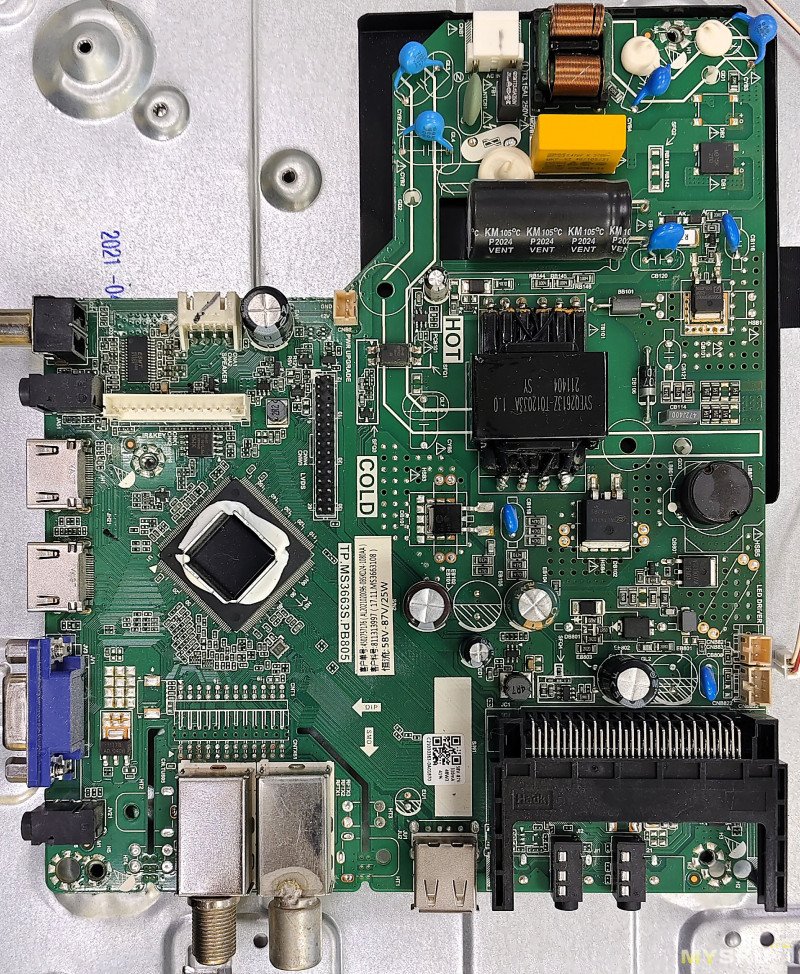

Внутри main плата TP.MS3663S.PB805. Внешне всё ок, вздутых конденсаторов и горелых элементов не обнаружил. Тестером LED проверил подсветку — она в обрыве.

Продолжаем разборку. Снимать плату не обязательно, но главное не трогайте выводы высоковольтного конденсатора (это самый жирный) и ничего в высоковольной части платы (эта область выделена на плате), иначе есть риск получить заряд «бодрости» от конденсатора).

Но я отключил все шлейфы, снял плату и панель с динамиками снизу, открутил снизу винты, удерживающие рамку.

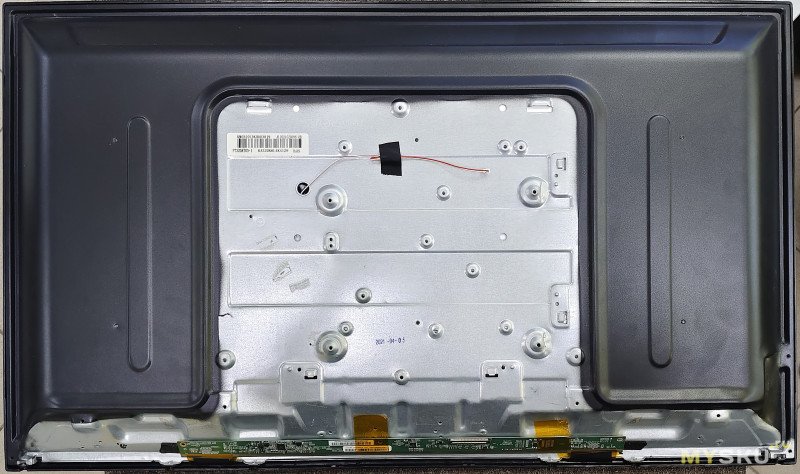

На корпусе есть дата производства панели — апрель 2021 года. Значит продали позже и свои 5 лет он не отработал. Хотя кто знает, может целыми днями работал, а заявленный срок рассчитан при работе 4-6 часов в сутки.

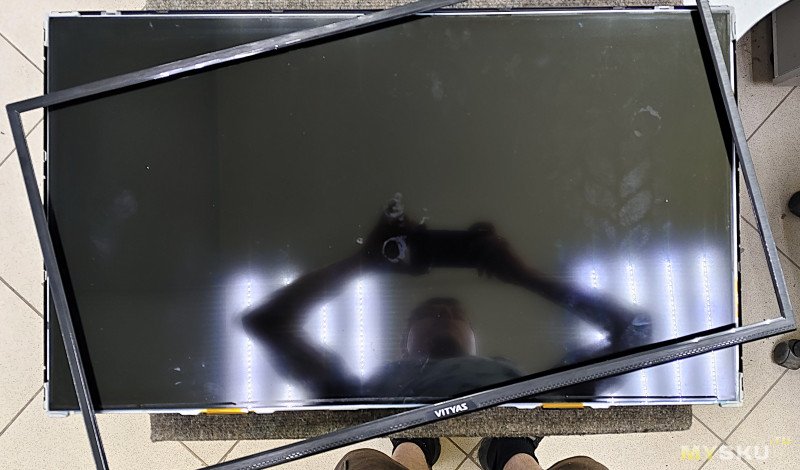

Снимаем рамку. Она держится на защелках за корпус — отщелкиваем её карточкой или металлической лопаткой.

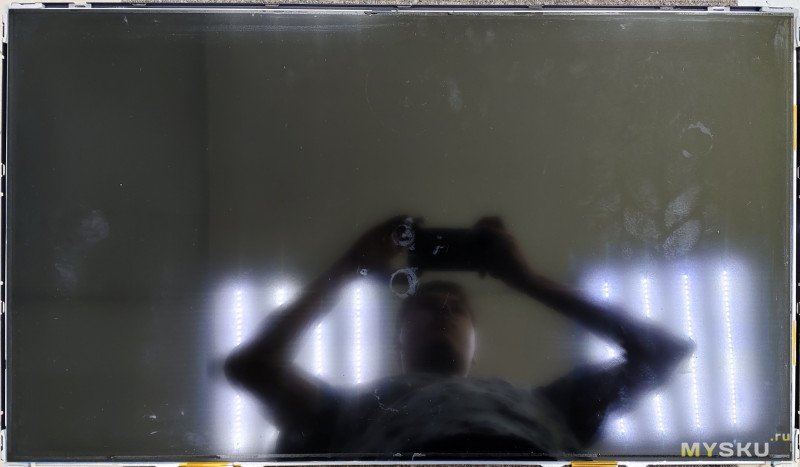

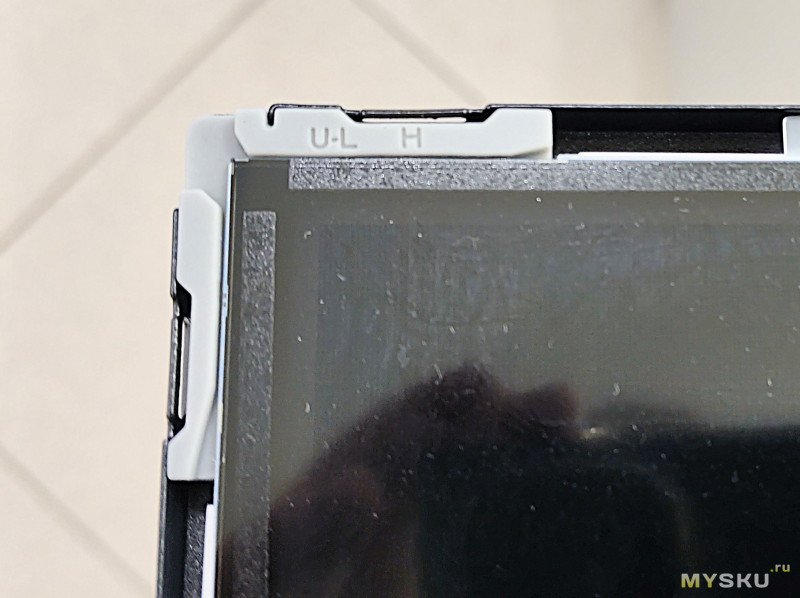

Рамки матрицы нет — вместо неё 4 резиновых уголка.

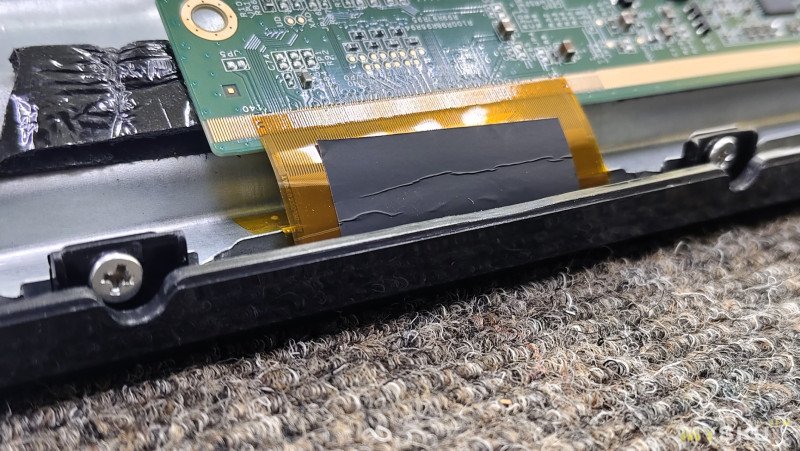

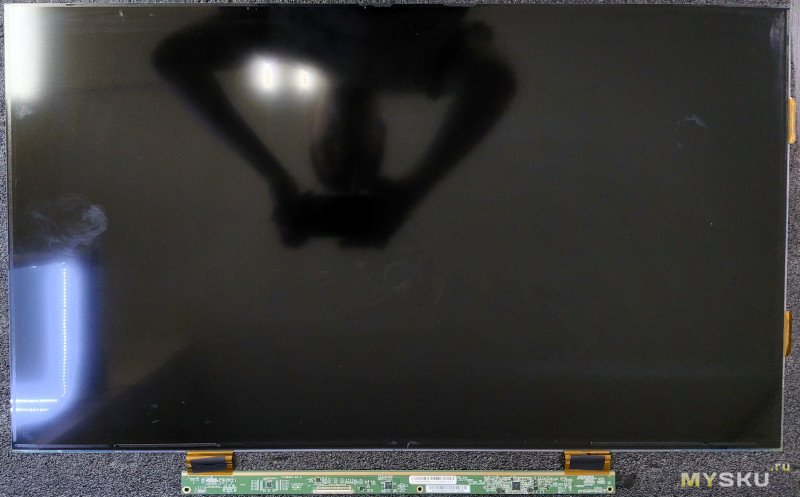

Демонтируем матрицу. Не забываем перед этим отклеить платы матрицы снизу от корпуса. Приподнимаем её присоской сверху/снизу, подхватываем пальцами посередине сверху и снизу и переносим на свободное чистое и ровное место.

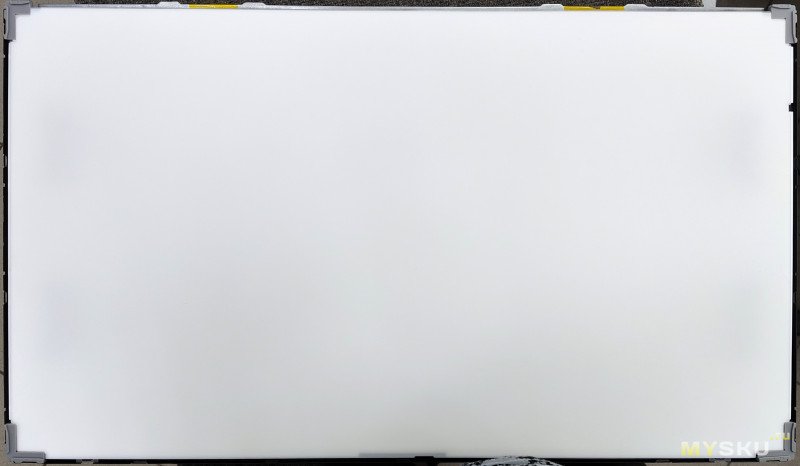

Снимаем рассеиватели. Не разделяем их, то бы потом не перепутать.

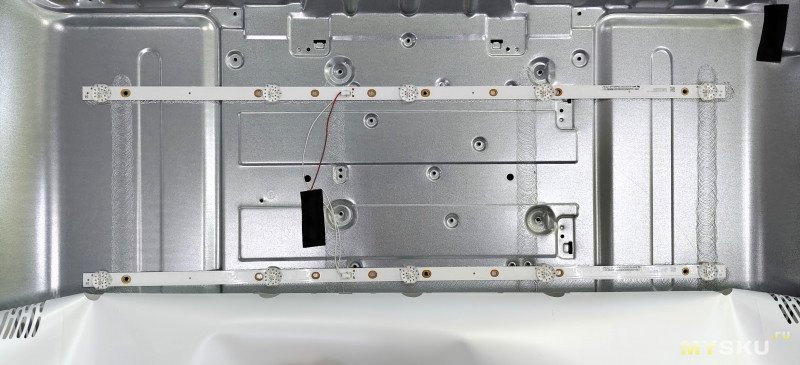

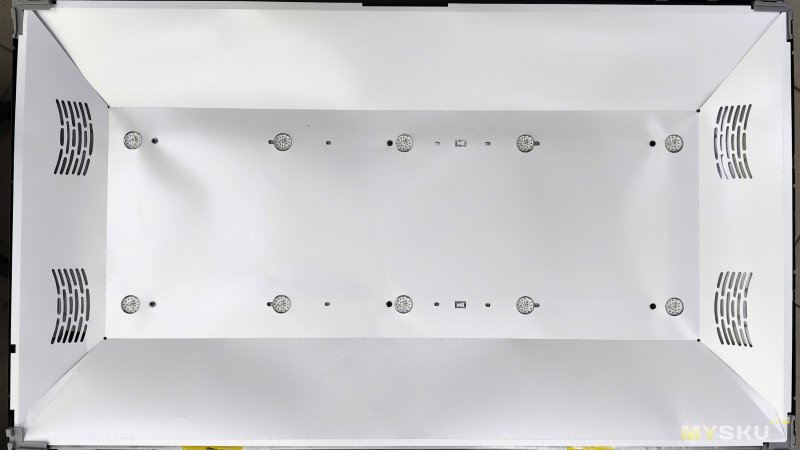

2 планки, 10 светодиодов по 6v.

Откручиваем винты, удерживающих отражатель и светодиодные планки, отклеиваем. И на кой тут нужны винты, если всё приклеено?

Маркировка планок CRH-CQ32N15303002059BRREV1.1, как обычно заказал на озон, быстро и недорого.

Меняем на новые и собираем в обратной последовательности. Обращаем внимание на боковые «уши» матрицы — они должны быть завернуты в корпус как было, а так же следите за углами матрицы — они должны быть расположены в углублениях резиновых уголков.

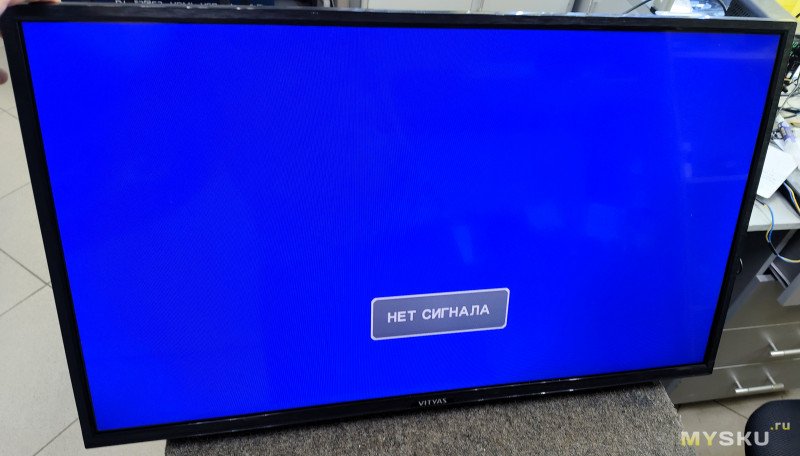

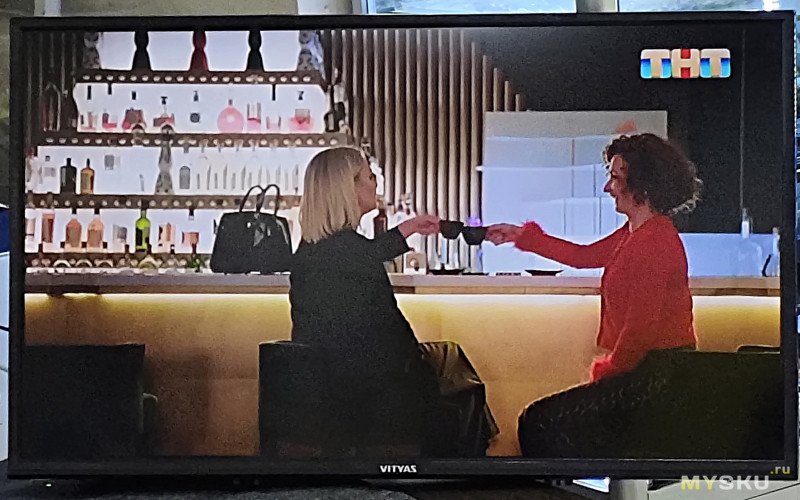

Проверяем — картинка яркая без засветов и пятен.

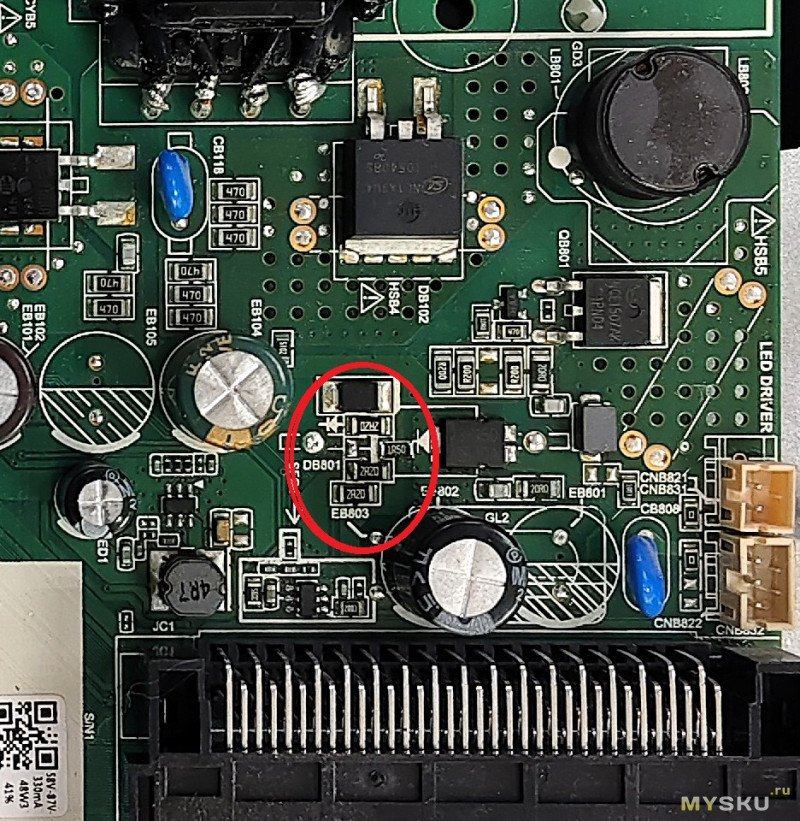

Снижаем ток на подсветку для продления срока службы новых светодиодов. Для этого отпаиваем резистор из цепочки параллельно соединенных резисторов 3 шт 2.2ohm и 1.5 ohm. Снимаем 1.5 ohm, ток снижается на 30-35%.

Яркость подсветки снизилась незначительно и её все равно более чем достаточно для просмотра телевизора.

На этом всё, телевизор можно окончательно собирать и эксплуатировать .

Спасибо за внимание и удачных ремонтов!
