Замена подсветки в 32" LG 32LJ510U

Приветствую!

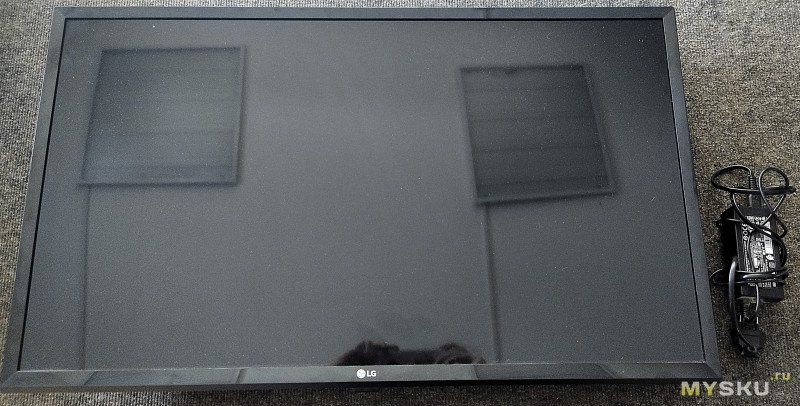

Телевизор перестал показывать, и вы видите только силуэты при ярком освещении? Скорее всего, проблема в подсветке. Это довольно распространенная поломка, и в большинстве случаев её можно исправить, заменив светодиодные ленты или отдельные диоды.

В данном обзоре я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре LG 32LJ510U.

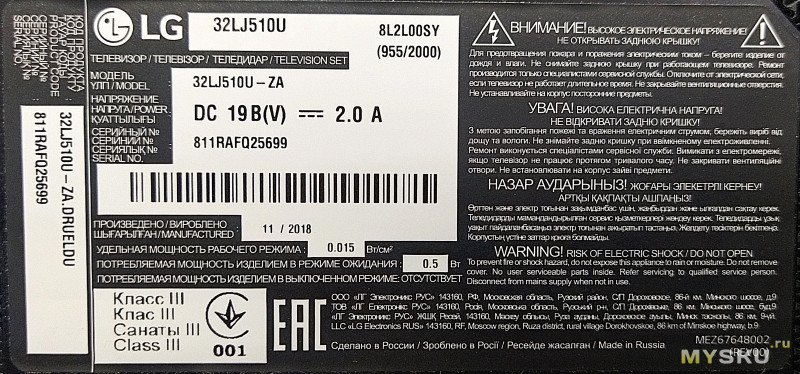

Данный телевизор произведен в ноябре 2018 года, в ремонт попал в конце 2024 года, к новому году. Отработал примерно 4-5 лет.

Этот телевизор с внешним блоком питания и если у вас перестал включаться телевизор или циклично включается и выключается — в первую очередь проверяйте его (есть ли напряжение на выходе, не занижено ли). Чаще всего внутри него вздуваются выходные конденсаторы и их замена возвращает бп в рабочее состояние и вместе с ним и телевизор.

В моем случае телевизор включался, но не было изображения, проверка напряжения с бп мультиметром не выявило проблем.

Разберем телевизор. Располагаем его на ровной поверхности, откручиваем винты задней крышки снизу и снимаем её. Сверху она держится на защелкам — отщелкиваем пластиковой карточкой.

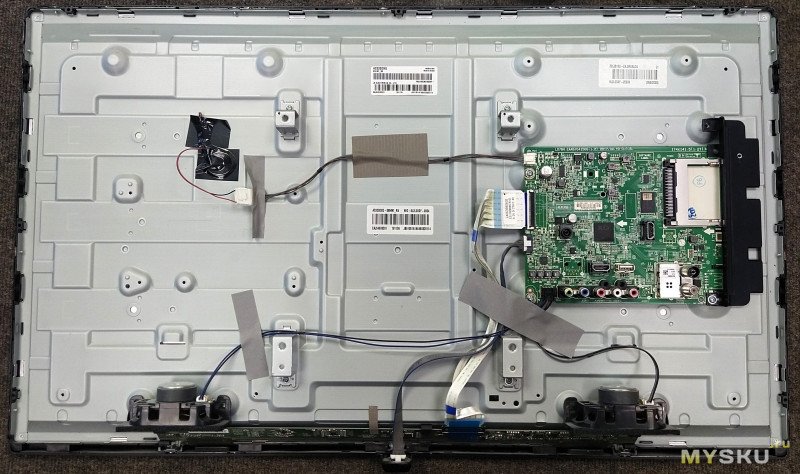

Под крышкой MAIN EAX670415061 (1.2), матрица AC320DXG

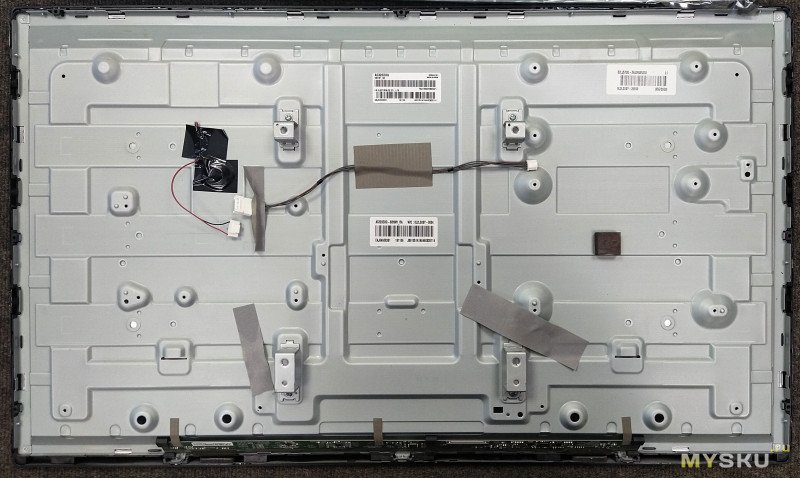

Отключаем шлейфы и провода, откручиваем и снимаем плату, динамики, кнопку.

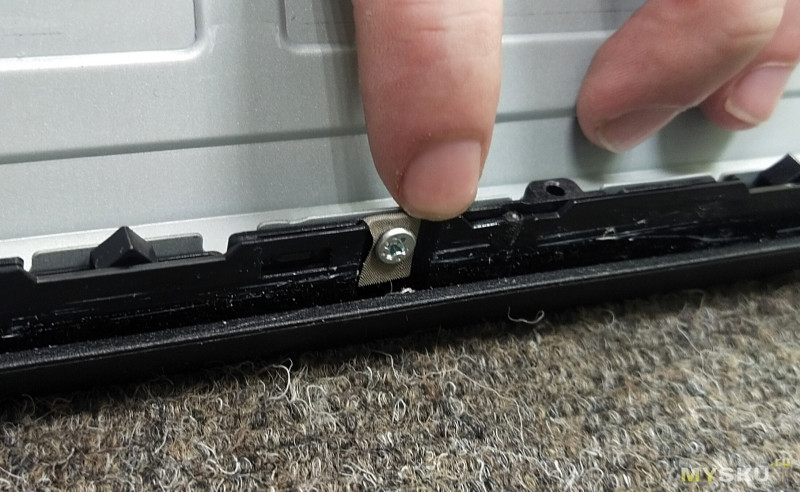

По периметру корпуса откручиваем винты, удерживающие переднюю рамку телевизора. Аккуратно, придерживая её, переворачиваем тв.

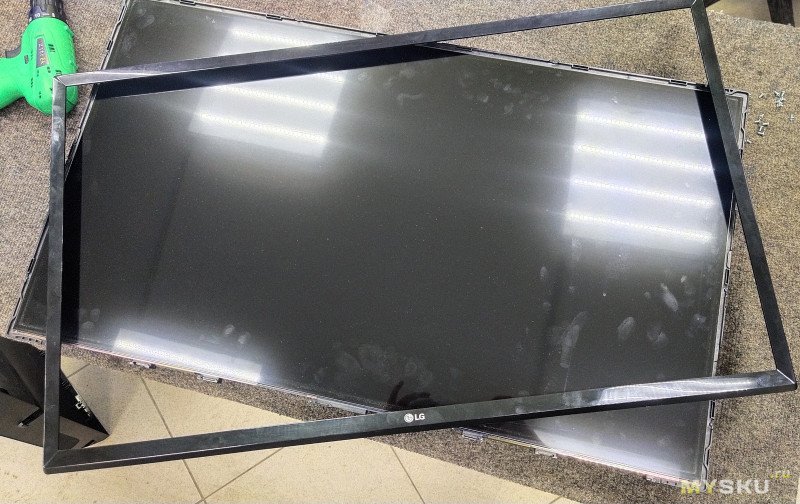

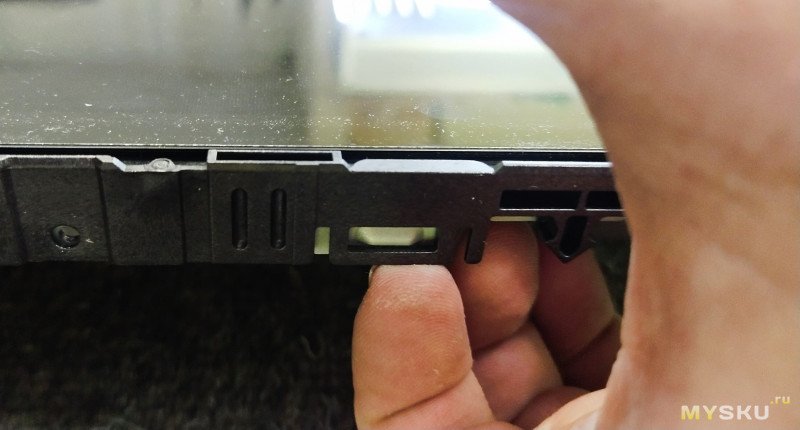

Далее снимаем рамку. Снизу она держится за внутреннюю рамку, по краям, если не ошибаюсь, на защелках.

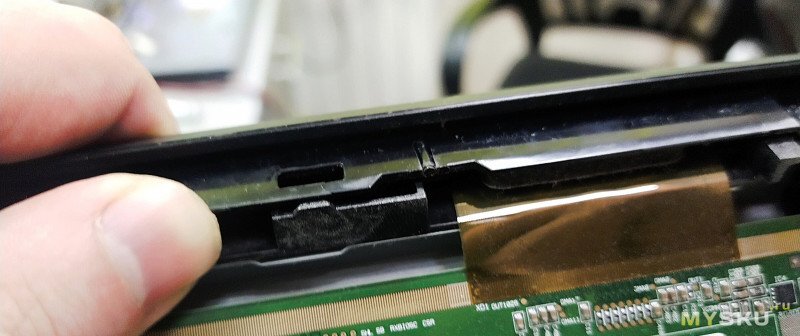

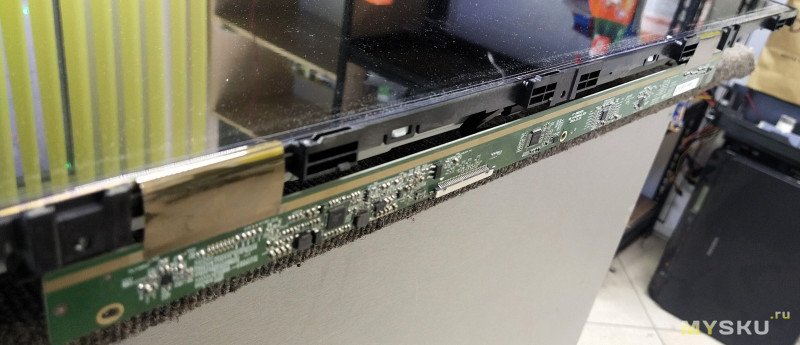

Освобождаем платы матрицы снизу из креплений корпуса.

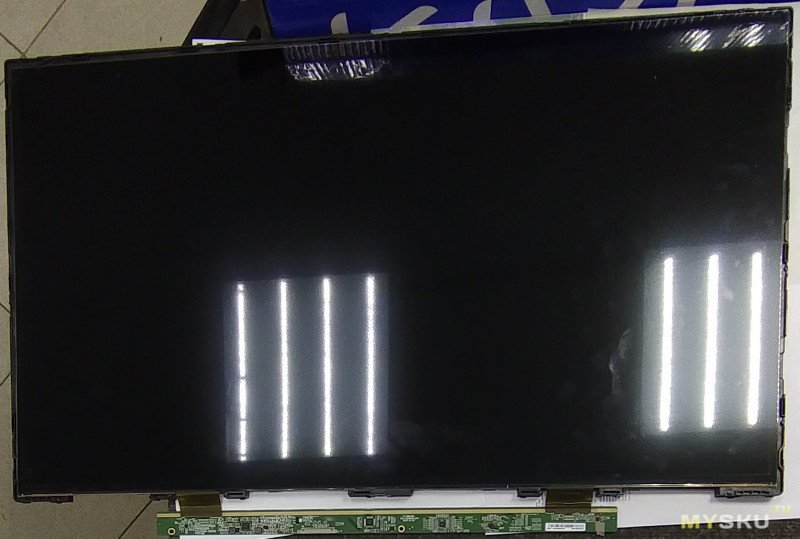

Снимаем матрицу. Она лежит в рамке и проще её отщелкнуть и снять вместе со стеклом.

После поднимаем и переносим на свободное место.

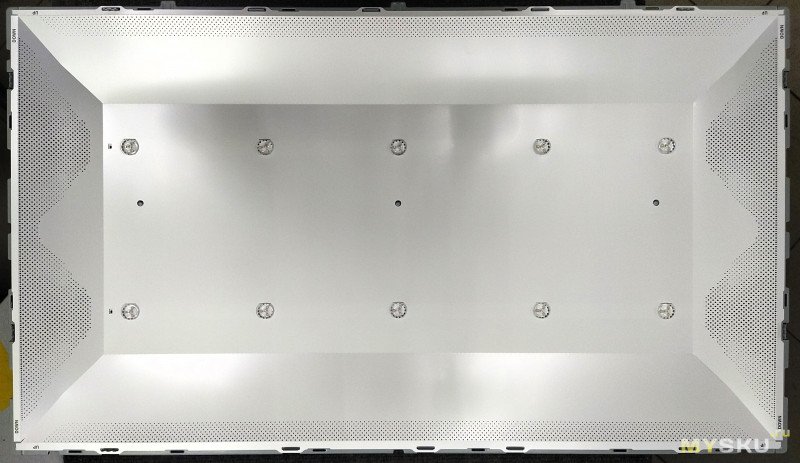

Снимаем рассеиватели и добираемся по подсветки. Всего десять трехвольтовых светодиодов.

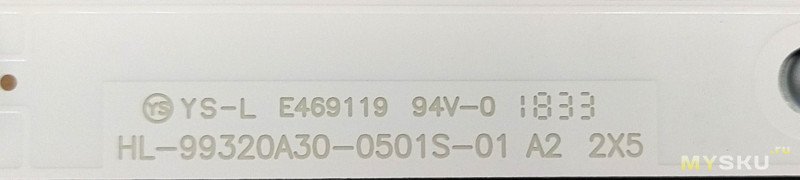

Маркировка планок HL-99320A30-0501S-01. Заказывал новые на озон, (где брал сейчас нет, по поиску есть предложения)

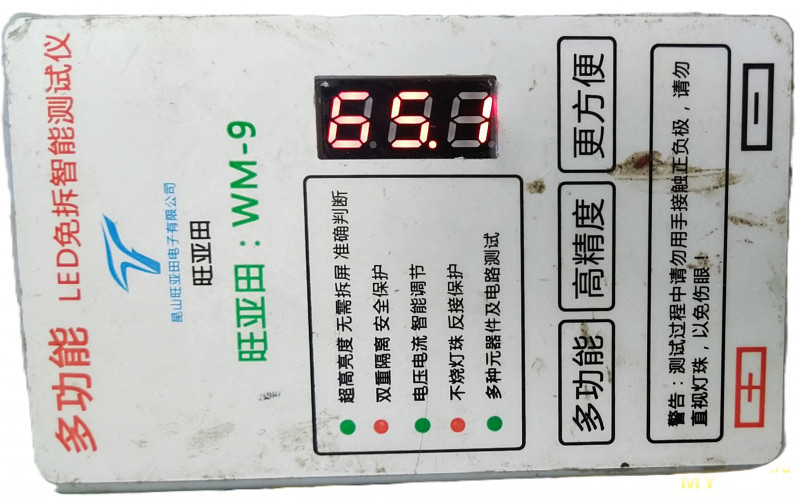

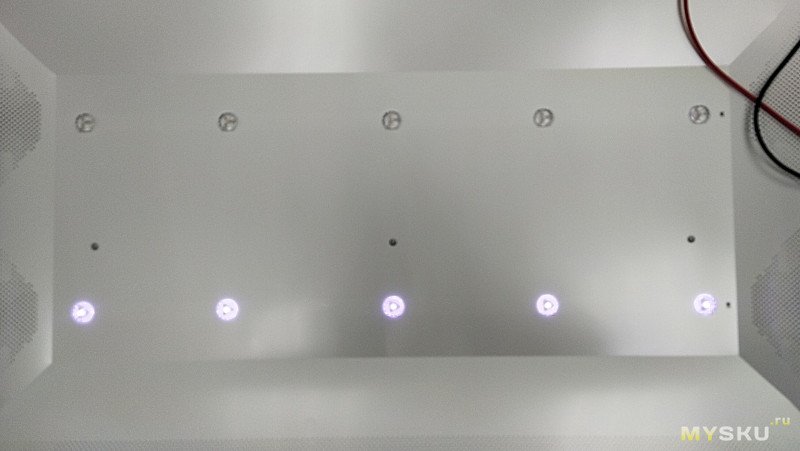

Проверяем родную подсветку. Запитываю Led тестером и вижу — светится половина светодиодов.

При этом напряжение, подаваемое суммарно на них больше 60 вольт, а должно 30-32v при исправной подсветке.

Снимаем старые планки, устанавливаем новые, собираем в обратной последовательности. При установке и защелкивании рамки с матрицей нажимайте только пластик, никакого давления на стекло!

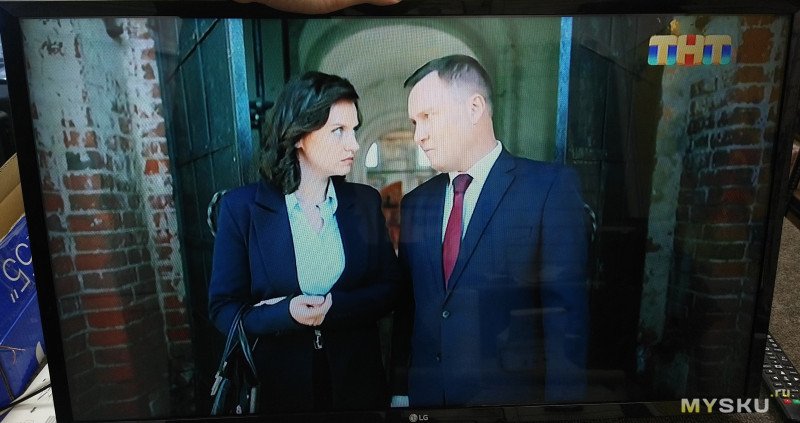

Итог — картинка без засветов и пятен.

Теперь о снижении тока на светодиоды для увеличения срока службы. Можно конечно убавить в настройках, но при возможности лучше сделать доработку платы.

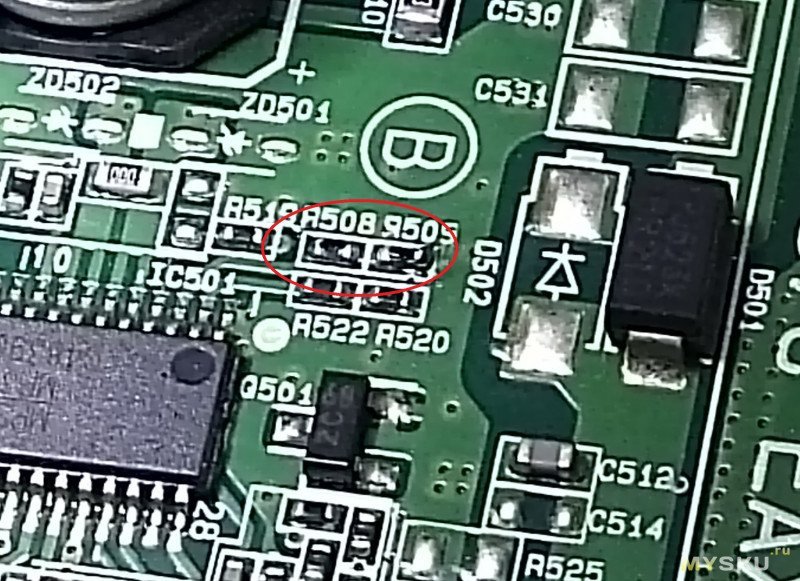

У этого тв подсветкой управляет драйвер MP3378E, для снижения тока надо увеличить сопротивление на 3 ножке микросхемы драйвера ( резисторы R508, R509 последовательно соединенных на землю). Родные резисторы на 2 и 3,3 кОм общий номинал 5.3 кОм. Можно снять эти резисторы и заменить на 8-10 кОм — ток снижается на 30-50%, яркости хватает. Можно впаять номинал побольше, смотрите по получившейся картинке.

Вот и все — телевизор снова в строю и думаю еще столько же проработает:)

Всем спасибо за внимание, удачных ремонтов!
