GoPower Li-ion 1.5В: 4АА + 4ААА + Зарядный бокс

Изначально не горел особым желанием покупать этот комплект от GoPower, но за такую [акционную] цену я-таки не смог устоять. Просто попробуйте купить только голый (без Li-ion 1.5В) универсальный (4АА+4ААА) зарядный бокс за 800-900 руб. на Али и вы всё поймете…
Кстати, сам бокс оказался очень даже вменяемым. А про остальное — смотрите под катом.

Как всегда:
• посмотрим как оно работает
• заглянем внутрь Li-ion 1.5В

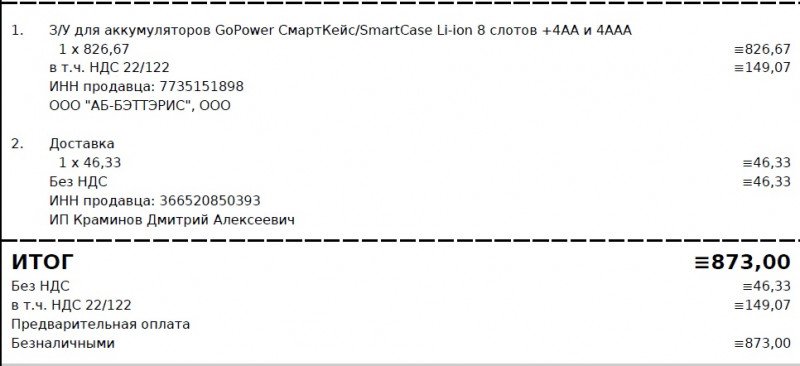

Покупка

ОЗОН

Сейчас ценник опять подняли. Но это пройдет.

Набор был куплен в магазине AB-BATTERIES. Вы скажите: А какая разница, где оно было куплено? И я вам отвечу: AB-BATTERIES — это не просто лавка, а фирменный магазин GoPower.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Зарядный бокс GoPower

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

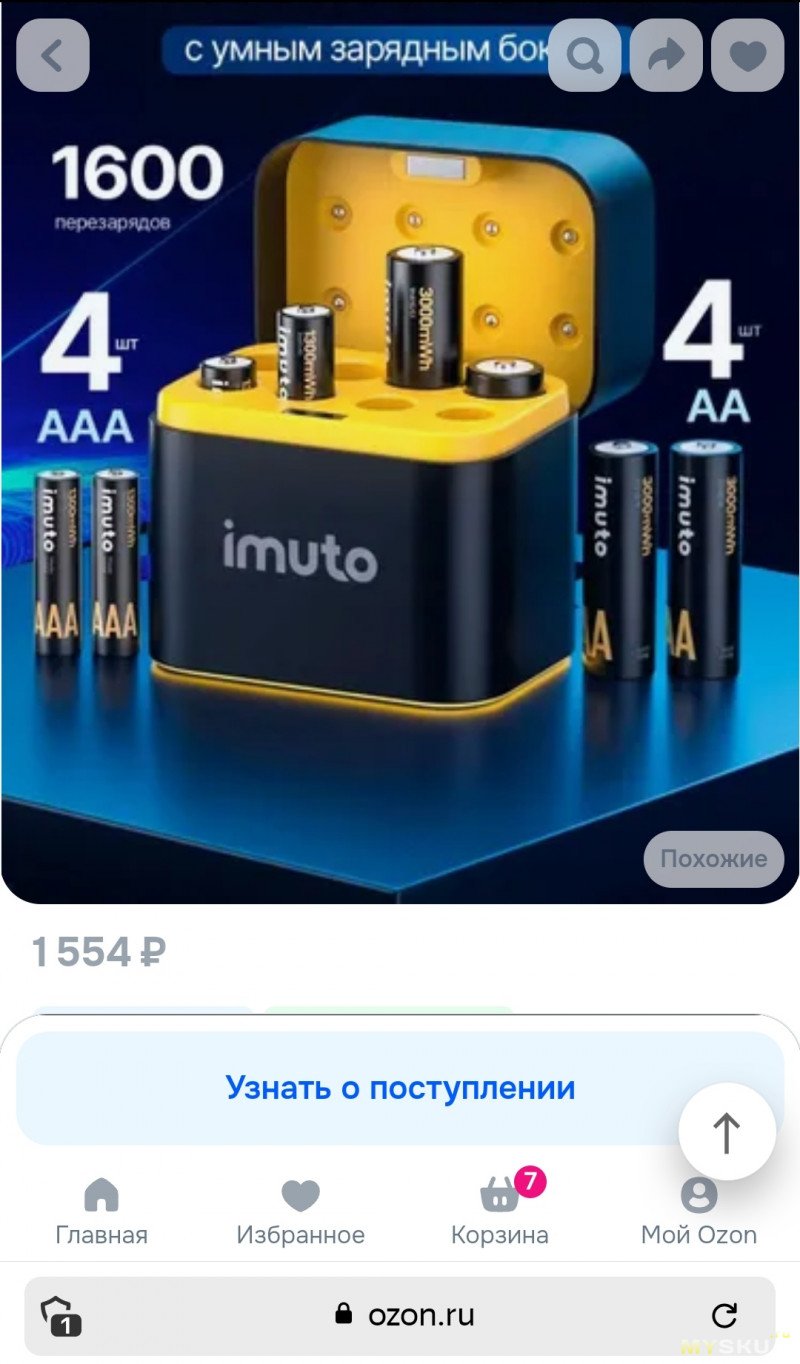

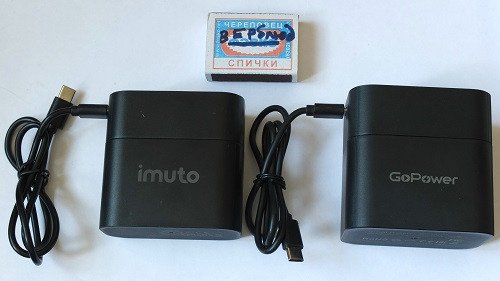

У меня возникло такое ощущение, что бокс GoPower и бокс Imuto из этой статьи сделаны на одной фабрике. Только к ряду 4АА добавлен еще один ряд 4ААА. И поэтому GoPower больше в глубину, то есть толще.

Всё остальное практически единообразно.

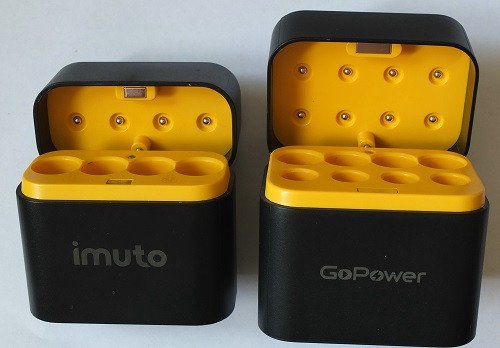

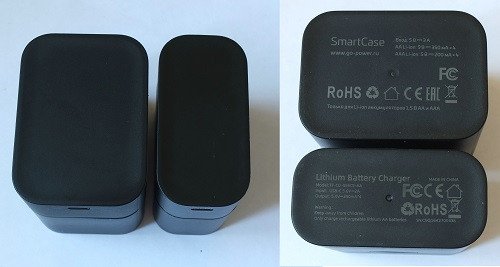

▣ Одинаковые размеры по длине и ширине

▣ Управляющая плата сверху (в крышке), оба комплектуются кабельком USB-С/USB-С длиной 60 см.

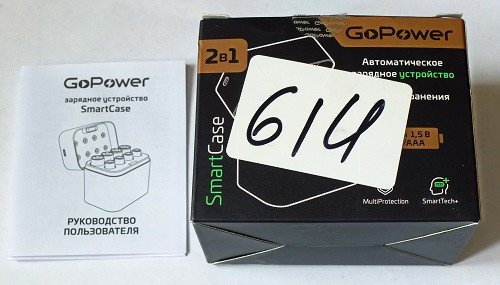

▣ GoPower тоже приходит в картонной коробочке и с инструкцией. Но в отличии от Imuto — на русском. У GoPower везде и все переведено на русский. Ибо это бренд, адаптированный для массовой продажи дешевого китайского ОЕМ на территории РФ. И имя таким — легион.
Озон налепил свою бирку на самом видном месте. Но это ляп не Озона, а магазина. Могли догадаться хотя бы завернуть в пупырку или запихнуть в зип-пакетик…

▣ У GoPower и Imuto верхние контакты (+) подпружинены

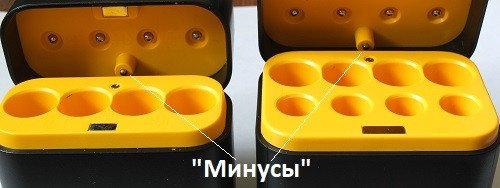

▣ У GoPower и Imuto подпружинен контакт между крышкой и корпусом (-).

▣ Магнитные держатели аналогичны, но у GoPower он больше и по сцеплению чуть сильнее.

▣ У GoPower индикация такая же как у Imuto. Кружки с черными точками — мигалка:

А теперь самое главное: бокс GoPower тупо предсказуем и безглючен (как у Imuto). И это прекрасно.
Бокс одновременно «заряжает» по всем 8 слотам в параллели и независимо. Не чудит как PUJIMAX. Собственное потребление ~9 мА.

► Заряжает любой Li-ion 1.5В. И без USB и с USB.

► Когда срабатывает защита (мигает красным). Все экспериментально проверено:

• Любые батарейки. Щелочные и не щелочные (солевые или «цинк-карбон»), литиевый Энерджайзер. Сначала включается зеленая мигалка, которая через 2-3 сек перескакивает на красную.
• Любые обычные аккумуляторы: Ni-MH, Li-ion 3.7В, Li-ion 3.2В (LFP).
То же самое, что и с батарейками.

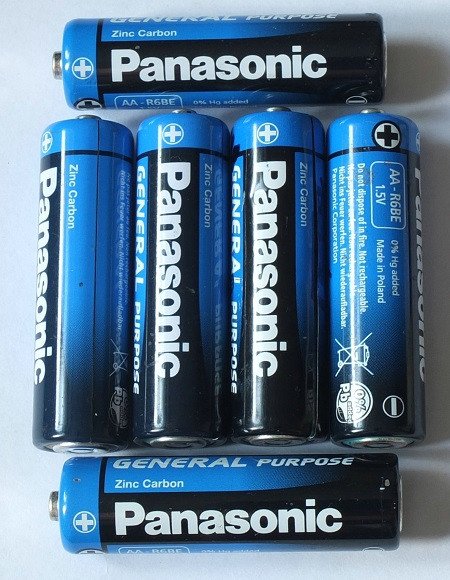

► Но самое интересное, это то, что феномен шести синих «Панасоников» опять повторился. Ранее такое было замечено у бокса Imuto ссылка.

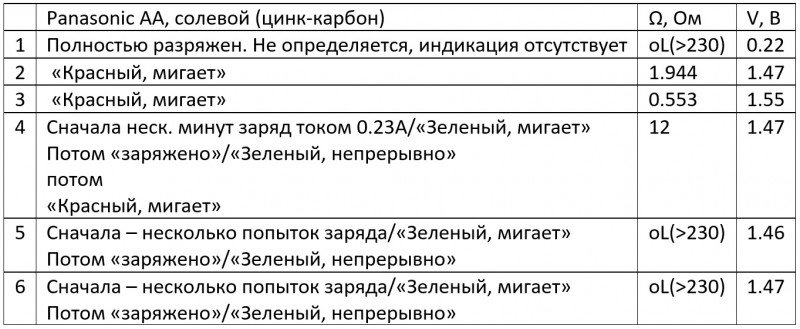

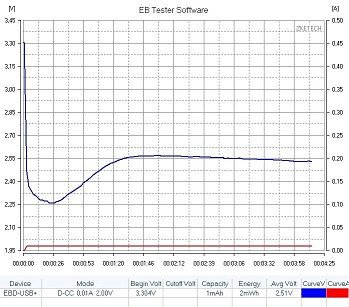

Тест проводил вслепую, никаких меток в прошлый раз не ставил, а результат тот же самый:
1 шт. — вообще не видит, светодиоды не загораются = «пустой слот».
3 шт. — мигает красным = «что-то есть, но не Li-ion 1.5В».
2 шт. — принимает за Li-ion 1.5В, делает несколько попыток заряда малыми токами, потом успокаивается и зажигает немигающий зеленый = «заряжено».
Проверил, что кажет YR1035:
Желающие могут попробовать разгадать этот «рекбус-кроксворд» © А.Райкин.
Дополнительная информация. Импеданс Li-ion 1.5В — это несколько десятков Ом. К примеру, для сабжевых GoPower:

АА 18...20 Ω
ААА 20.5...21.3 Ω

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

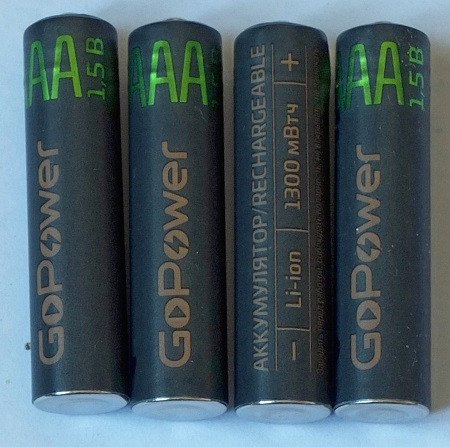

GoPower ААА Li-ion 1.5В

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Как всегда, дизайн GoPower ни с чем не спутаешь. Он неповторим. Если немного перефразировать В.В. Маяковского -гвозди бы делать из этих дизайнеров…

Ток заряда — 200...210 мА.

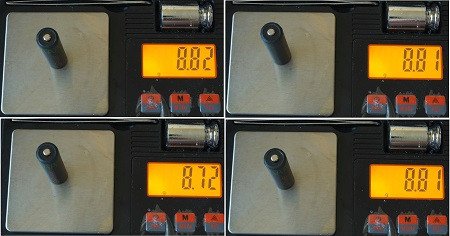

Взвешивание показало, что один экземпляр явно отличается по массе. Потом оказалось, что он ведет себя абнормально.

Первое знакомство

После обстоятельного изучения бокса я опять начал верить в доброе и светлое, даже в Деда Мороза. И, конечно же, тут же поплатился. Китайпром показал лаоваю где его место.

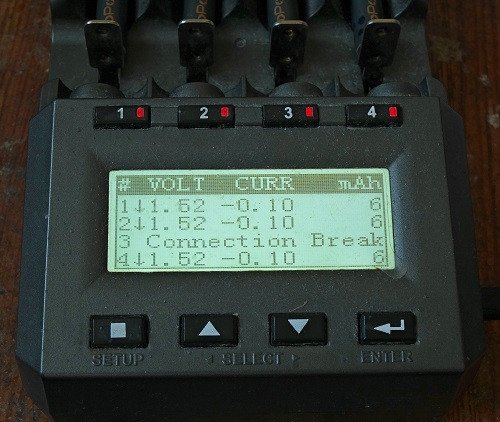

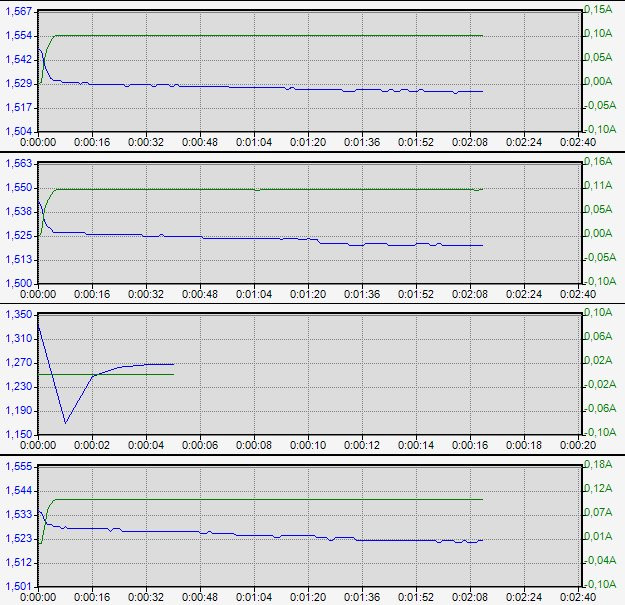

Комплект зарядил до упора, запустил первый (пробный) разряд на смешном и чисто символическом токе 100мА. И вот те раз: один из экземпляров (самый легкий) тут же вышибло — он ушел в защиту

---

Мыло-мочало, начнем с начала.

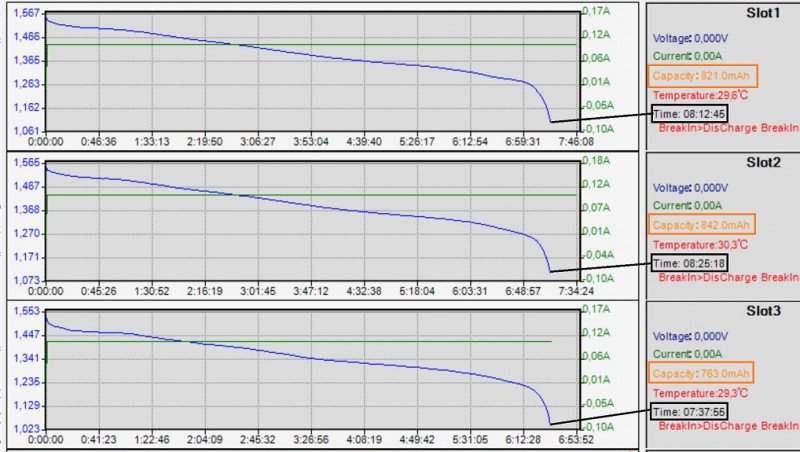

Итак, опять разряд током 100мА, теперь уже без кривого экземпляра.
Примечание. Напомню, что шкала времени на графиках весьма условна (всегда занижает). График представлен только для показа формы разрядной кривой.
А реальные численные значения мАч и мВтч всегда берутся из лог-файлов.

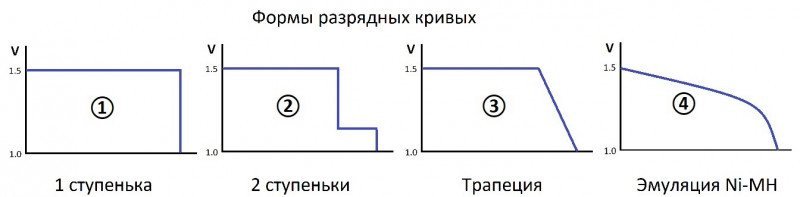

Тип разрядной кривой у этих ААА — «эмуляция химического источника тока» (№4).

---

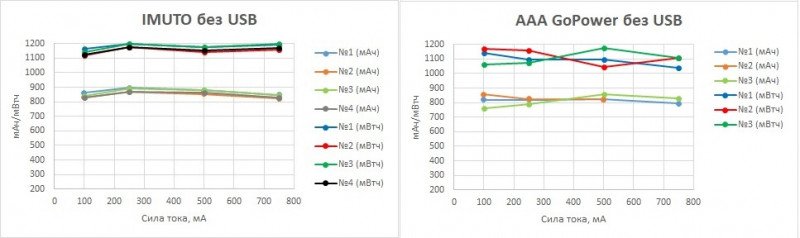

На остальных токах. Слева для сравнения ААА от IMUTO (ссылка)
Разрядные кривые однотипные («эмуляция химического источника тока»), скорее всего и чипы аналогичны (вскрытие покажет), но девайсины от GoPower не отличаются стабильностью работы. Плюс еще 4-ый ААА GoPower, который вообще не в дугу и пойдет на разборку…

Потроха

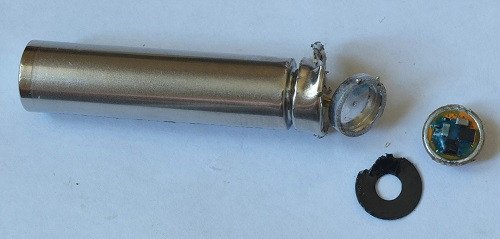

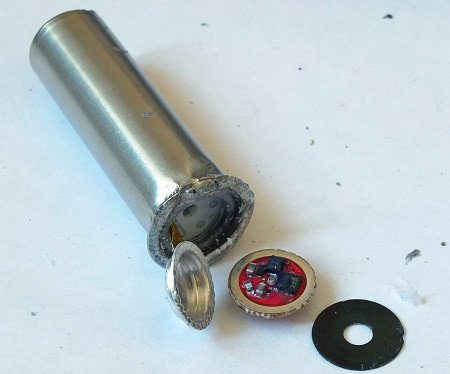

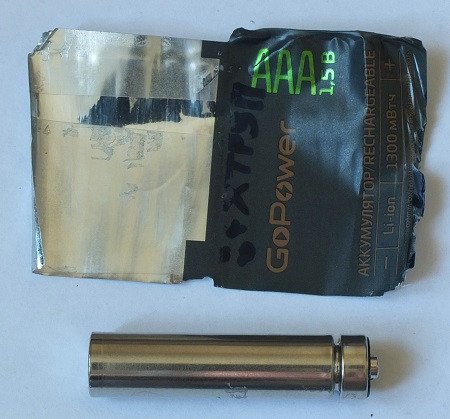

Опять банка типа «патрон-капсюль», причем они — единое целое. С плюсовой стороны завальцован драйвер, в «патроне» литий-ионная скрутка. Удивило, что наклейка в 2 слоя (для надежности-?). Такое вижу впервые.
Снимаем защитное пластиковое колечко вокруг (+).
На обратной стороне управляющей платы никаких опознавательных знаков.

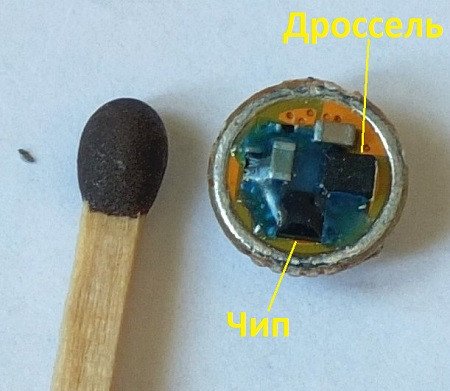

После нудного расковыривания различным инструментом видим достаточно обычное обустройство для Li-ion 1.5В без зарядного порта. На алюминиевый ложемент подается «минус» со скрутки Li-ion 3.7В в «патроне» и он идет на драйвер.
Драйвер опять залит синей стеклообразной массой, которая умышленно наносилась на чип (там был бугорок). Если ее расковырять, то можно увидеть такое
Увы, никаких символов на чипе я не увидел. Толи они затерты, толи ноунейм без маркировки.

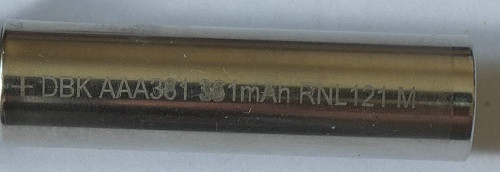

Самое полезное, что было получено в результате разборки — это вот такая строка на корпусе (лазерная гравировка):
Даже не знаю, как китайцами получено столь точное значение ёмкости 361мАч и почему ее массово гравируют на банках (а не вменяемое округление до 360).

Лучше я на пальцах объясню что эта маркировка означает с точки зрения конечного пользователя девайса, ибо непонимание сего момента регулярно возникает. 361 — это заявленная емкость ячейки Li-ion 3.7В(или 3.6В) внутри корпуса.
361мАч·3.7В=1335.7мВтч
361мАч·3.6В=1299.6мВтч
Поэтому на наклейке нарисована рейтинговая (минимальная) энергоемкость 1300мВтч.
Теперь посмотрим, что произойдет после понижающего DC-DC преобразования.
В нынешних даташитах специализированных чипов часто заявляется КПД понижайки ~90%***.
1335.7мВтч·0.9=1202мВтч.
1299.6мВтч·0.9=1167мВтч
Далее нужно перейти к всенародно-любимой емкости. Тут есть 2 варианта:
1) Девайсина разряжается при постоянном напряжении 1.5В («ступенькой»).
Тогда 1202мВтч/1.5В=800мАч или 1167мВтч/1.5В=778мАч.
Но это не наш случай.
2) У нас новомодная «эмуляция химического источника тока». Для расчета нужно знать усредненные напряжения реальных разрядных кривых. Их можно взять из логов, если таковые записывались. И потом поделить на них.
Так, для нагрузки 100мА, обр.№3 Vср=1.393В
1202/1.393=861мАч
1167/1.393=840мАч
Реально измеренная емкость обр.№3 оказалась 842мАч, что является идеальным попаданием в вариант Li-ion 3.6В.

***Про КПД DC-DC преобразования. Картинки из даташитов LC9201D (LiChi) и NDP4135DB (Jiangsu Deep-Pool Microelectronics)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

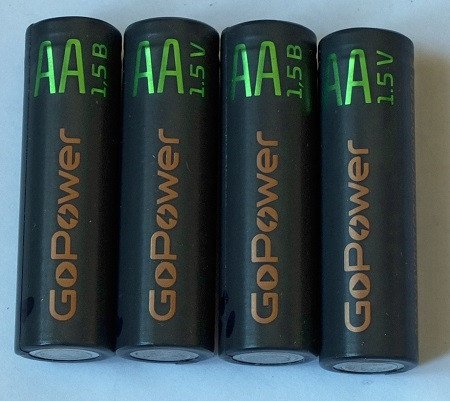

GoPower АА Li-ion 1.5В

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~


Ток заряда — 360...365 мА, что есть очень даже неплохо.

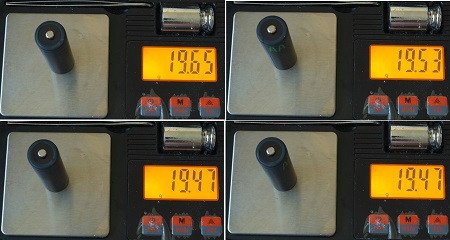

Взвешивание. В дальнейшем оказалось, что обр.№4 (на коллаже — правый нижний угол) с прибабахами.

---

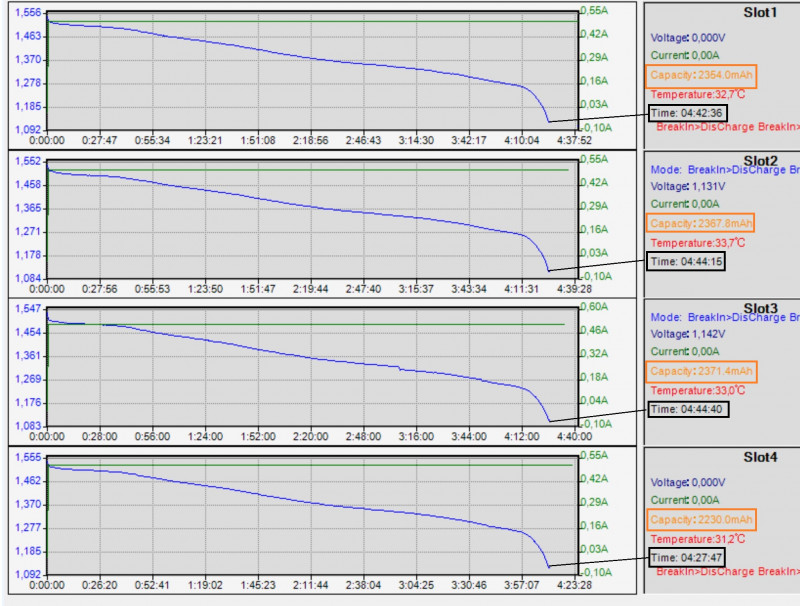

Разряд током 500мА
Тип разрядной кривой у АА такой же как у ААА — «эмуляция химического источника тока» (№4).

---

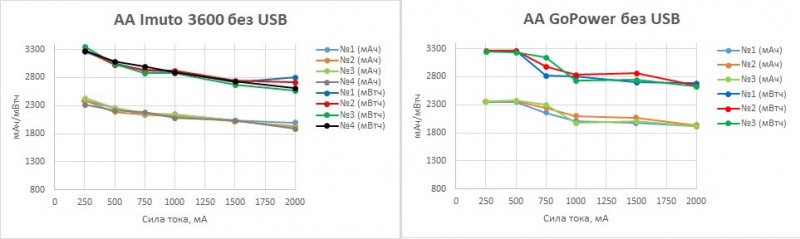

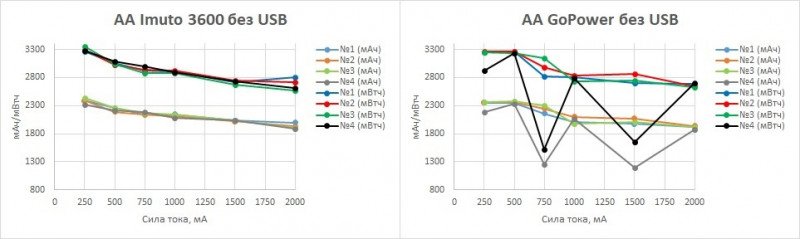

На остальных токах. Слева для сравнения АА от IMUTO (ссылка)
Если удалить обр.№4

Потроха

Разбирать долго ленился, т.к. был почти уверен, что увижу то же самое, что и в случае ААА. Но надо было закрыть гештальт.
Закрыл. И не прогадал — внутренности АА оказались сильно другими.

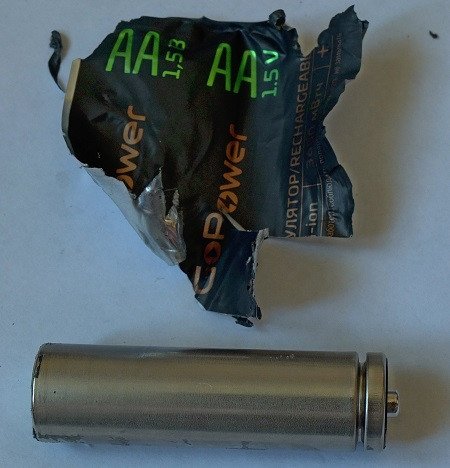

Опять банка типа «патрон-капсюль».

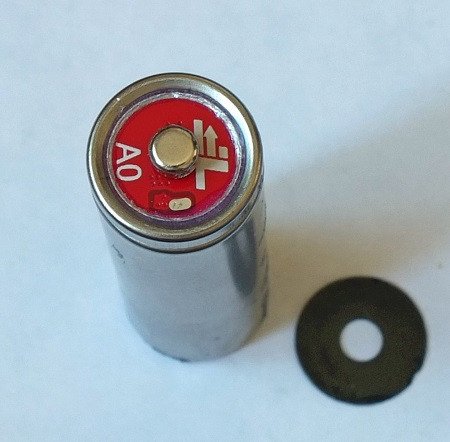

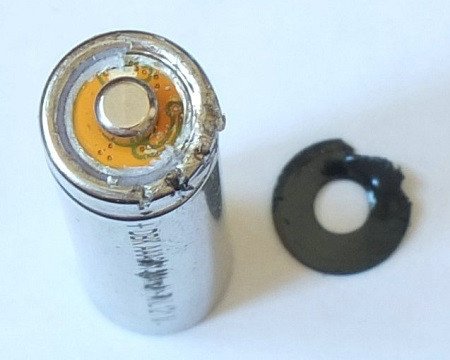

Снимаем защитное пластиковое колечко вокруг (+). И что же мы видим?

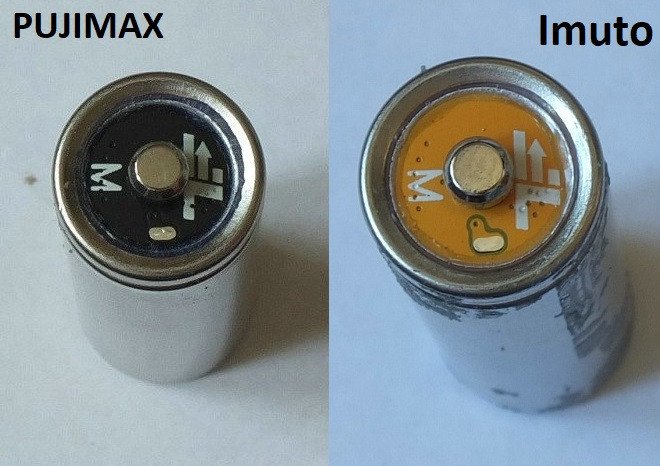

Знакомый логотип производителя управляющей платы.
Сравните:
Дальше еще веселее.
Сборка в р-не «плюса» вроде как обычная…

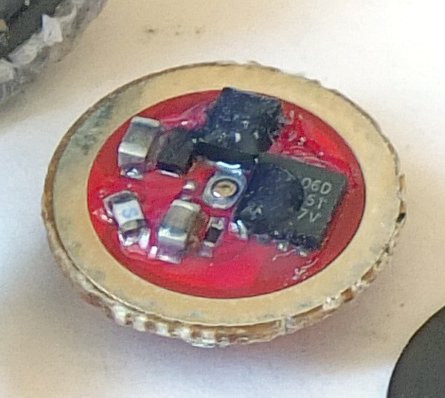

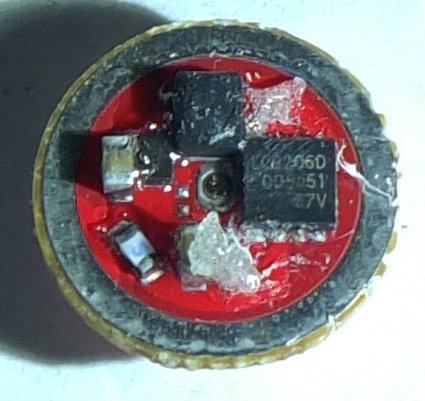

… но есть нюансы на драйвере:
— нет «стеклянной» синей заливки не поймешь чем, а есть пара бесцветных вялых капель на чипе и дросселе
— капли те напоминают загустевший резиновый клей и легко поддаются сдвигу
— из-под капли на чипе видны легко читаемые белые буквы маркировки.
Ежели соскрести ту «резино-жвачку» можно прочитать
LC9206D
0D5 51
37V
В переводе на человеческий, это означает:
«37V» — чип рассчитан на работу с внутренней ячейкой Li-ion 3.7В
«LC» — китайский производитель LiChi, специализирующийся в этой области. С его чипами LC9200D...LC9205D китайцы выпустили за последние лет 5 какое-то неимоверное количество Li-ion 1.5В. Чего не вскроешь — там с вероятностью не меньше 50% обнаружишь очередной чип LiChi. Но есть один важный нюанс: LC9200D...LC92005D — они все с логикой разряда «две ступеньки». А здесь уже новомодная «эмуляция ХИТ».
Чип LC9206D в сводной таблице производителя пока не заявлен.
Даташит на LC9206D в процессе поиска. Если кто сможет разыскать (хотя бы на китайском), то дайте знать. Буду премного благодарен.

В отличии от ААА никаких гравировок на корпусе банки не обнаружено. Поэтому поупражняться в арифметике второй раз не получится.)

Заключение

① Бокс отличный. Работает тупо-правильно. Все защиты на месте.

② Тип разрядной кривой у ААА и АА «эмуляция химического источника тока». На любителя.

③ ААА и АА собраны из разных комплектующих и, возможно, разными ОЕМ-производителями. Но по одной и той же [хорошей, продвинутой] технологии, которая у Imuto заявляется как «CBPI». Она создана для вытягивания емкости ААА и АА наверх, близко к предельной.

④ Увы, один из четырёх ААА по факту брак.
И из четырёх АА — тоже один «в неадеквате».
Это весьма печально, т.к. остальные показывают хорошие результаты, уровня той же Имуты. И проблема там в чудящих драйверах. Почему ОЕМщики не произвели проверку управляющих плат прямо в посадочной ленте перед сборкой в единый девайс Li-ion 1.5В — наверное договор был подписан на самый выгодный вариант поставки, без затрат на ОТК. В GoPower опять сэкономили? Или ОЕМщики просто пробарабанили сей момент?

⑤ После моей покупки цену подняли. Ну это они погорячились. Кто будет покупать тот GoPower (бренд, изначально специализирующийся на продажах дешманского китайского ОЕМ непредсказуемого качества) в такой ипостаси?
Если опять выставят ценник за комплект по цене бокса (меньше тысячи), то… сами смотрите. Хозяин — барин.

⑥ Ежели вдруг чего сильно непонятно, для начала загляните в Li-ion 1.5В — что ты такое? Путеводитель по классу устройств, может быть там найдете более-менее внятное объяснение.

⑦ И последнее (ИМХО): Li-ion 1.5В — скорее вынужденная мера, а не норма.
Если вас пока полностью устраивают обычные химические источники тока (акку/батарейки) во всех используемых вами девайсинах и если имеется вменяемое ЗУ для любимых акку, то Li-ion 1.5В вам пока не нужен.
А когда рак на горе таки свиснет такое вдруг понадобится, вы всегда имеете возможность заглянуть в сюда и выбрать то, что вам больше подходит по ТТХ, удобству использования и деньгам.
Удачи!
