Как мы купили пару 18650. Недорогих, низкотоковых и с заявленной емкостью 1800 мАч

Замеры по ГОСТ показали ~1700 мАч, что на 5.5% меньше заявленного.
Подробности под катом.



Возникла необходимость срочно прикупить пару 18650 для устройства, потребляющего в пике 80-100 мА и запускаемого в летний сезон 1-2 раза в неделю на несколько десятков минут от силы. Устройство питается от одного элемента 18650. Второй — запасной и всегда рядом в рюкзаке, т.к. дело происходит на улице и в условиях, близким к полевым. БУ не подходит, т.к. образец передается заказчику для проведения этих самых полевых испытаний.
Понятно, что ни о каких высокотоковых элементах речи не идет. Важна только емкость, но в разумных пределах, ибо бюджет ограничен ~200 р. за пару.
Быстрый поиск показал, что без проблем можно купить даже дешевле 200 р. за пару. Но только 1200 мАч типа как здесь.
Но мы подумали, что 1200 мАч уже перебор и экономия на спичках.

1. Покупка

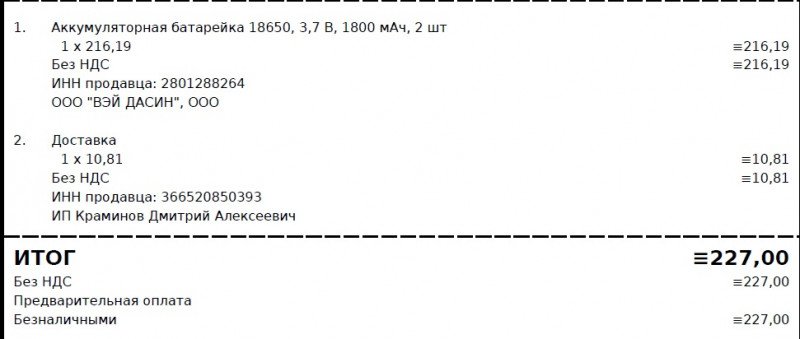

В результате была куплена пара «1800 мАч» на Озоне за 227 р. Без Озон-карты, которой у меня нет и не будет.

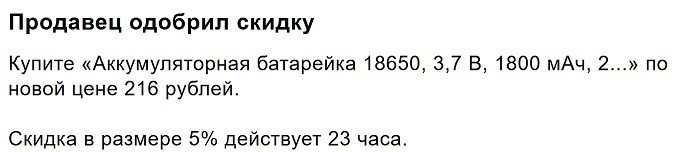

В принципе, если не спешить, можно было купить на 11 р. дешевле. На странице товара предлагали запросить у продавца скидку 5%. Запросил. Подождал 2-3 ч. да и сделал заказ, ибо тянуть дальше не хотелось. А подтверждение скидки пришло на почту только на следующее утро, когда товар уже ехал в ПВЗ (а еще через сутки он был уже доставлен).

---

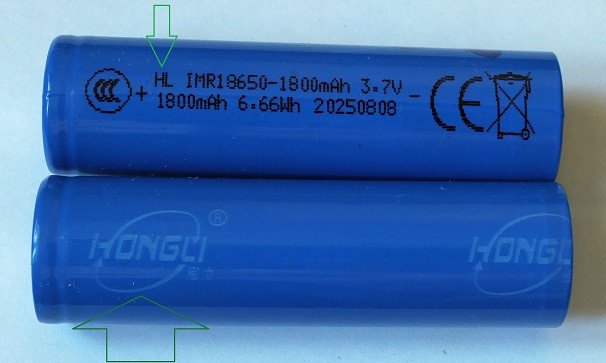

На термоусадке были замечены логотипы известного внутри Китая производителя Hongli и значок «HL»
Hongli — производитель второго эшелона, типа Lishen или Dmegc, хотя по объемам и ассортименту он до них сильно не дотягивает.
Явный хлам не гонит, но и звезд с неба не хватает.
Hongli в основном занимается выполнением ОЕМ-заказов, но часть продукции отпускает всем желающим прямо в собственных термоусадках (так дешевле).
Про Xinxiang Hongli Seeps Source Technology Co. можно посмотреть здесь.

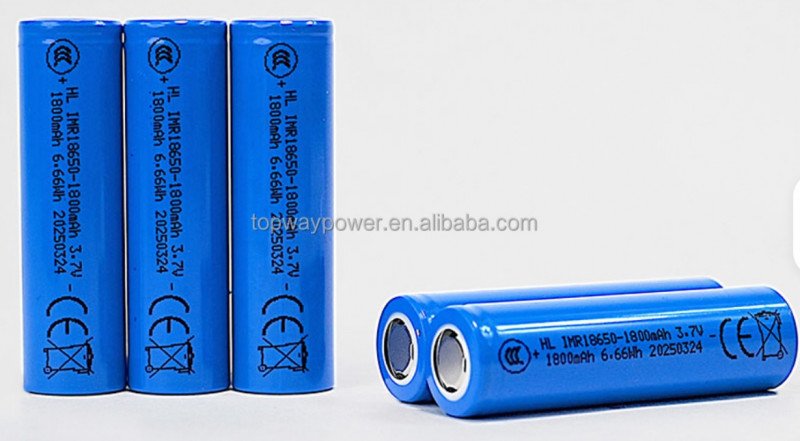

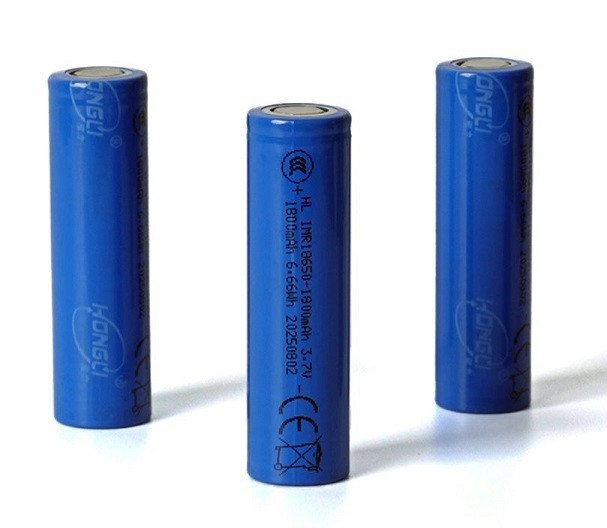

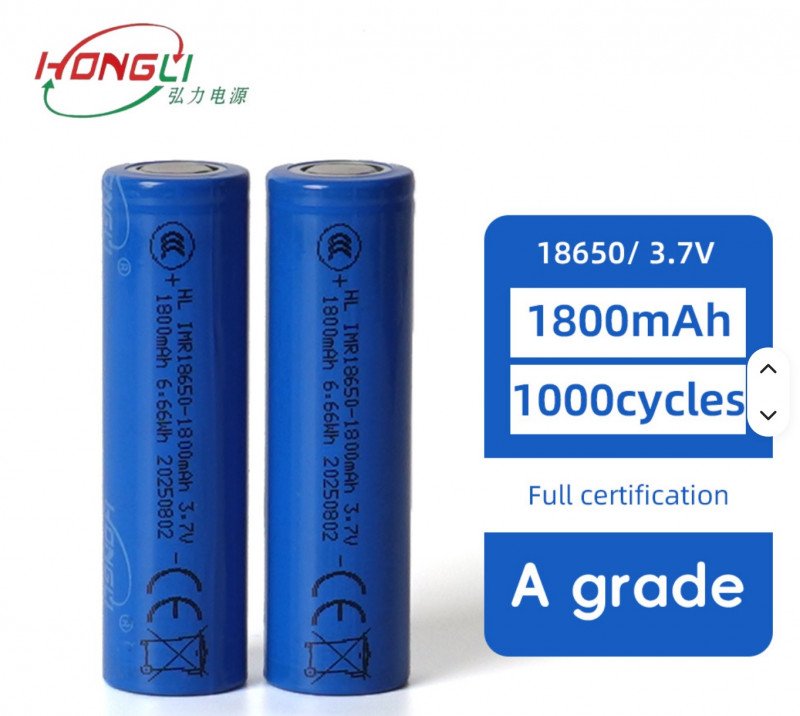

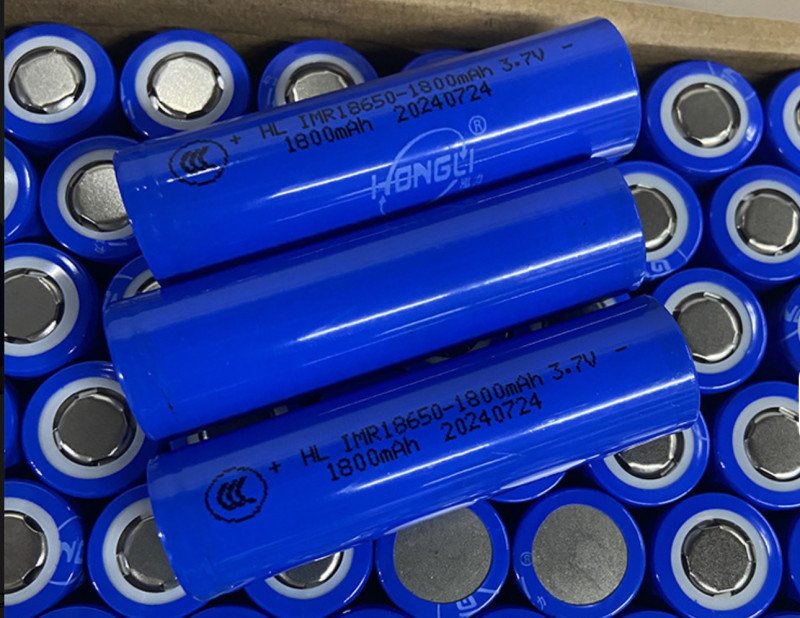

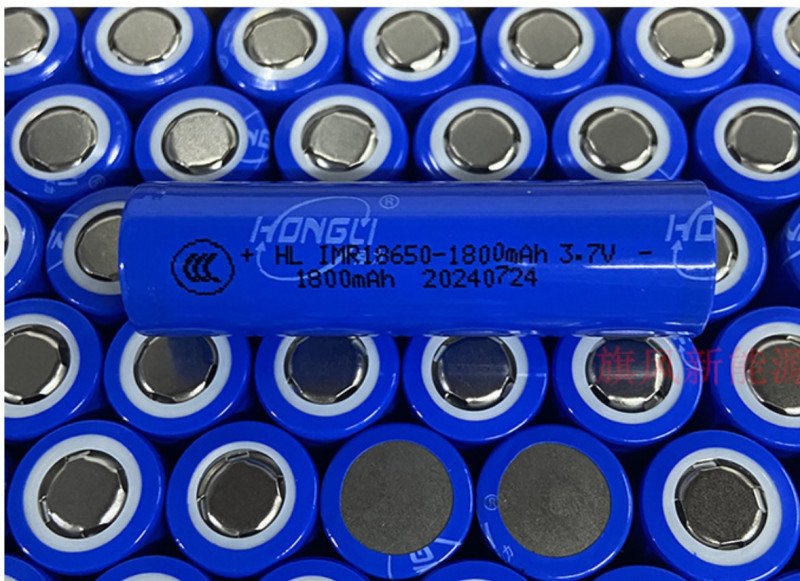

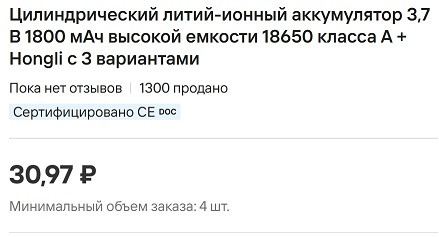

А лучше сразу прошерстить русскоязычную Алибабу по поисковому запросу «Hongli: 18650, 3.7В, 1800мАч» на предмет соответствия внешнего вида полученных акку тамошним фоткам. И сразу же находится что-то типа такого:
Это хорошо соответствует тому, что получено с Озона.


А механизм здесь такой. То, что выставлено на Алибабе — это лоты не самого производителя Hongli, а перекупщиков его продукции. Продавец, торгующий на Али или наших маркетплейсах, покупает у этих перекупов (мелким или средним оптом) и перепродает в розницу (+логистические расходы +маржа). Забавно, что там есть даже лот с мин. заказом 4 шт.
Так что, низкотоковые 18650 относительно небольшой емкости за ~100 руб/шт, не подарок судьбы или «подделка». Это нормально, ежели в розницу и всего пару штук, а не десяток.

---

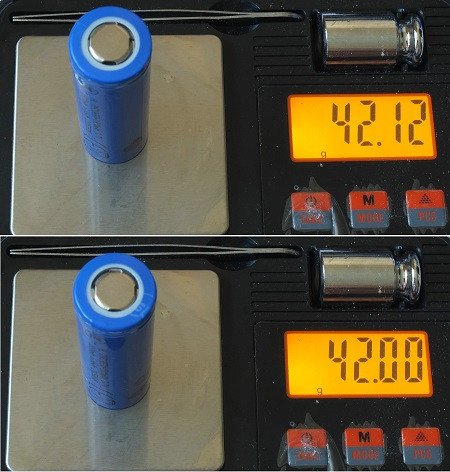

Взвешивание

Не знаю зачем я это делаю, но так надо.

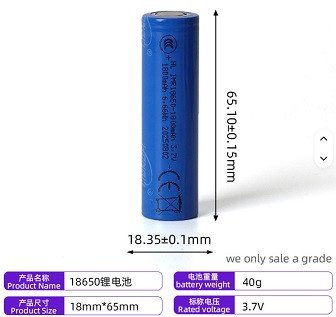

Что заявлено перекупами на Алибабе. Вряд ли они сами это придумали и нарисовали, скорее всего картинка предоставлена производителем:
Реально получилось чуть больше. В Hungli перестраховались, и это правильно.

---

Импеданс на 1кГц

Тоже так надо. Есть мнение, что для литий-иона тот импеданс неплохо коррелирует с т.н. внутренним сопротивлением ячеек на высоких токах (десятки ампер). ТУТ изложены некоторые соображения по этому поводу.

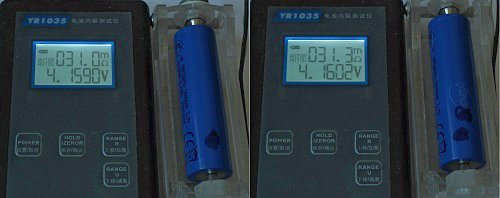

① Полностью заряжены до 4.2В. Напряжение чуть меньше за счет неизбежной деполяризации. Через 0.5 часа после заряда:

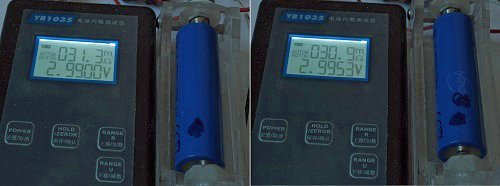

② Разряжены до 2.8В. Напряжение немного больше за счет деполяризации. Через 12 ч. после разряда:

Как делать эффективные поисковые запросы на маркетплейсах?

Если вы подумали, что сейчас автор откроет главную тайну этого процесса, то вы глубоко ошибаетесь. К своему стыду, я не знаю как это правильно делается и почему в ряде случаев довольно странные и несколько бестолковые запросы оказываются наиболее эффективными. Может, кто из комментаторов поделится своими соображенями.
Толи это чуйка должна быть развита, толи нужен предварительный анализ русскоязычной лексики названий лотов, наиболее часто встречающийся у китайских товарищей. А они теперь составляют большую часть продавцов не только на Али, но и на наших маркетплейсах.

Примеры.

① Вот, к примеру, как максимально быстро найти то, что соответствует сабжевому ТЗ и дает лишний хлам по минимуму.
Вы думаете, это запрос типа «Аккумулятор 18650» или еще проще — «18650», а потом упорядочить в порядке возрастания цены?
Ан нет, на Озоне самым эффективным запросом оказался «Аккумуляторная батарейка 18650». Прямо то что надо и сразу же, минимум ненужного и максимум наиболее дешевого «ноунейма» из Китая.
Вы скажите: аккумуляторная батарейка — это же что-то типа оксюморона.
Но тут же вспоминается известный анекдот про боксера перед боем:

«Ты сильный! » «Я сильный! »
«Ты матёрый! » «Я матёрый! „
“Ты даже не знаешь, что значит сдаваться! „
“Я даже не знаю, что такое матёрый!!! „

② Еще один пример. Недавно была пара интересных обзоров тут и тут от ув. ResSet. Но там были ссылки только на Банггуд. В каком-то из обсуждений возник вопрос как искать такое на наших маркетах. Оказалось, что “микроскоп 500х». Отлично работает как на WB, так и на Озоне.
На самом деле, «микроскоп 500х» это что-то типа «морская свинка», которая не имеет отношения ни к свиньям, ни к морю.
Но я пошел еще дальше и усугубил: «цифровой микроскоп 500х». И это немного улучшило эффективность запроса на двух наиболее популярных наших маркетплейсах.

2. Замеры по ГОСТу

Для начала сделал пробный заряд-разряд на МС3000. Получилось немного больше 1700 мАч.

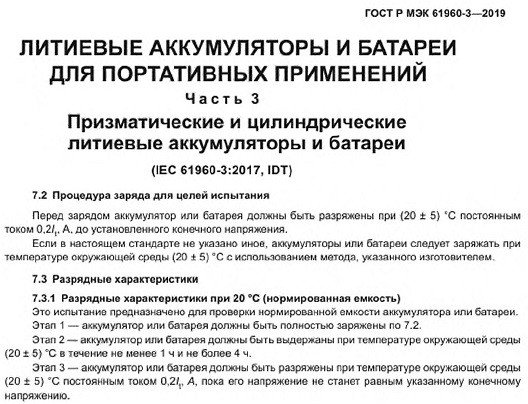

Потом запустил 5 циклов по ГОСТу.
Заряд: алгоритм CC/CV, ток С/5 (360мА), отсечка на CV при С/20 (90мА).
Пауза 1 час.
Разряд: ток С/5 (360мА), отсечка при 2.80В.
Пауза 1 час.
5 циклов — 2.5 суток.
P.S. Почему при измерении «емкости» аккумулятора всеж-таки весьма желательна пауза после окончания заряда как минимум 1 час (по рекомендациям МЭК) — ТУТ

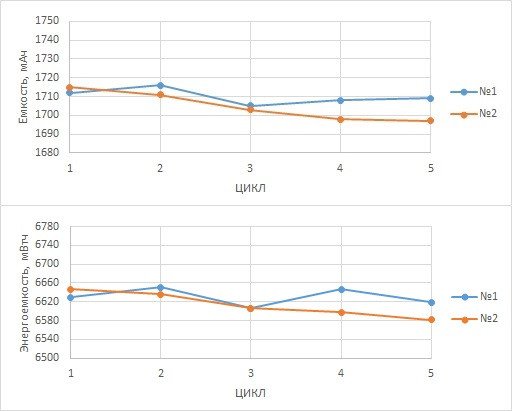

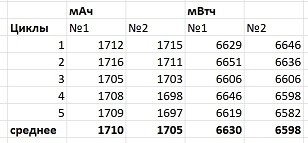

В результате

Так что, реально это ~1700 мАч. Что на 5.5% меньше заявленного.
Но что-то подсказывает мне, что аккум с 1700 мАч на борту вряд ли будет работать иначе, по-другому, чем с 1800 мАч. А целых 30mΩ того импедансу на токах ~100мА совершенно по барабану. ;)

Что показали бы ЗРУ Лии-500/600?

Моя Лии-500 сейчас не используется (ждет чистки), но на МС3000 можно легко сымитировать Лии-500 при выполнении т.н. Стандартного Теста. Результаты оного в виде фоток как раз и выкладывают в отзывах наиболее адекватные покупатели, получая заслуженные лайки. Ибо такое куда как более информативно, чем «мужу понравилось», «поставил на зарядку, потом дополню» и остальные 99.9% покупательских отзывов.

На самом деле, «емкость» химического источника тока (акку или батарейки) — это такой же сферический конь в вакууме как и «внутреннее сопротивление» ХИТ (ТУТ). Полученная величина (измеренная емкость) зависит от:
• режима заряда
• режима разряда
• наличия паузы между ними и ее продолжительности (ТУТ)

---

Для осуществления нашего коварного замысла нужно учесть следующие моменты:
• Лии-500 не делает паузы между зарядом и разрядом

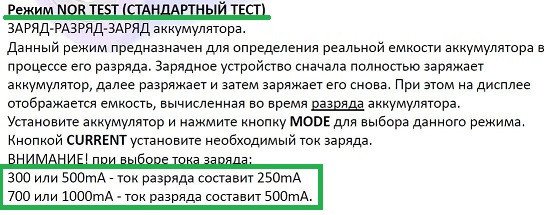

• Лии-500 может выставить только 2 варианта тока разряда: 250мА или 500мА. В зависимости от тока заряда:
Прим. У Лии-600 есть еще 750мА.
• ОТСЮДА
— На заряде отсечка по току 70мА. Можно выставить и 100 (как у HKJ), но разница по полученным мАч будет ничтожна.
— На разряде отсечка по напряжению 2.85В.

---

Как получить максимальную «емкость» на Лии-500 в NOR TEST?
Выставить ток заряда 300мА.
Как получить минимальную «емкость» на Лии-500 в NOR TEST?
Выставить ток заряда 1000мА.

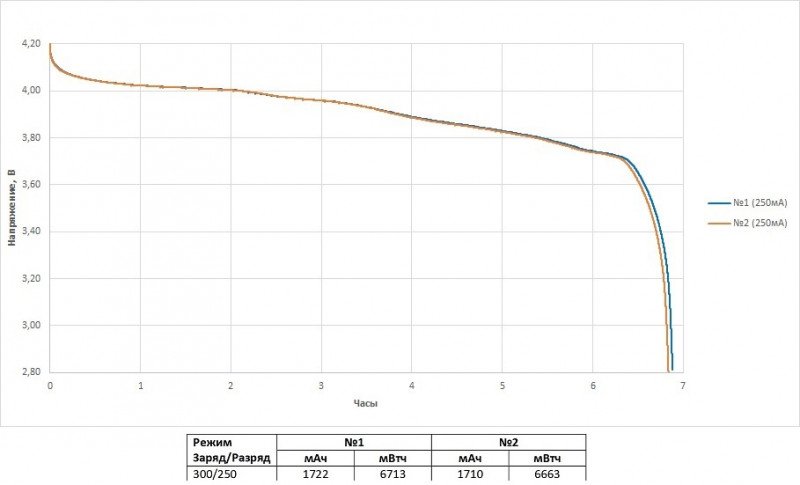

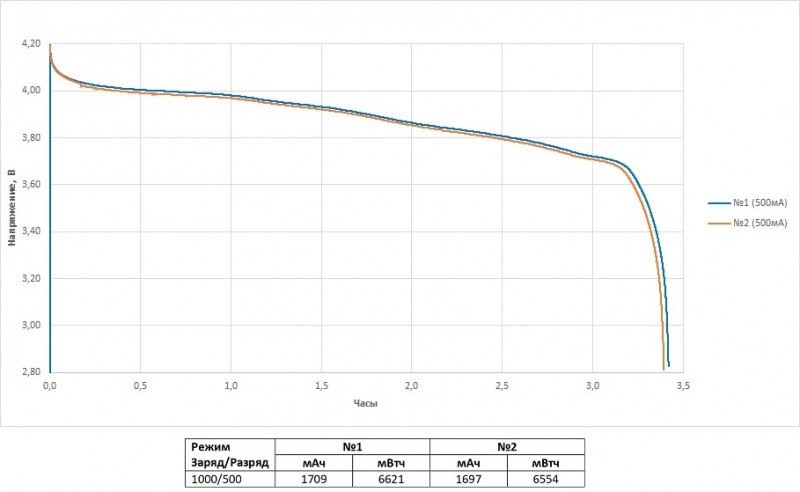

Собственно, это я и проделал. Заодно записал логи в MC3000_Monitor_V1.06 и построил графики кривых разряда в Экселе.
Все в одной куче:

Получается, можно получить емкость от 1697 до 1722мАч, а среднее между ними
1710. Но это среднее между самым «неудачным» и самым «удачным» вариантами.

Заключение

① Замеры по ГОСТ показали ~1700 мАч, что не принципиально.
② Всенародно-любимый импеданс на 1кГц оказался 31mΩ, что для низкотоковых вполне нормально, в том числе и для фирмЫ: LG INR18650 MJ1 ~28mΩ, Panasonic NCR18650GA ~26mΩ и т.д.

Спасибо, что дочитали до конца.
Всего доброго.
