Здравствуйте друзья. Надоели вам уже посты про замену подсветки в телеках? Ну тогда вот еще один! Я и не планировал делать пост изначально, но в процессе ремонта выяснились интересные детали, о которых и расскажу:
1. Первое — стоимость подсветки. Я не мог предположить, что она может стоить 200р. Последний раз я покупал подсветку для LG на Али за 1500р;
2. Рабочая температура светодиодов подсветки 200 градусов? Судя по всему да…
Заинтересовал? Тогда прошу…
Профессионально ремонтом техники не занимаюсь, но берусь за всё ибо интересно. Но предупреждаю, что результат может быть отрицательный. Поэтому когда родственник притащил телек из кухни со словами «Посмотри, пожалуйста, если не получится, то оставь на запчасти», я решил посмотреть :)

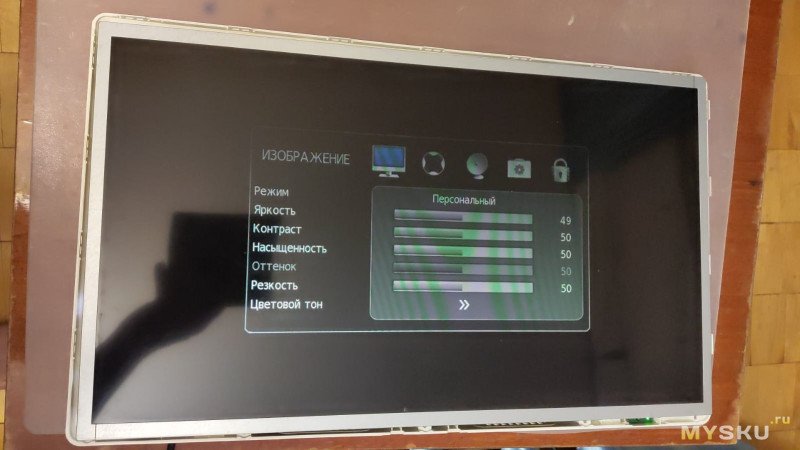

Итак, телек:
На фото видно не сильно, но в реальности очень явно было затемнение в верхней левой части.

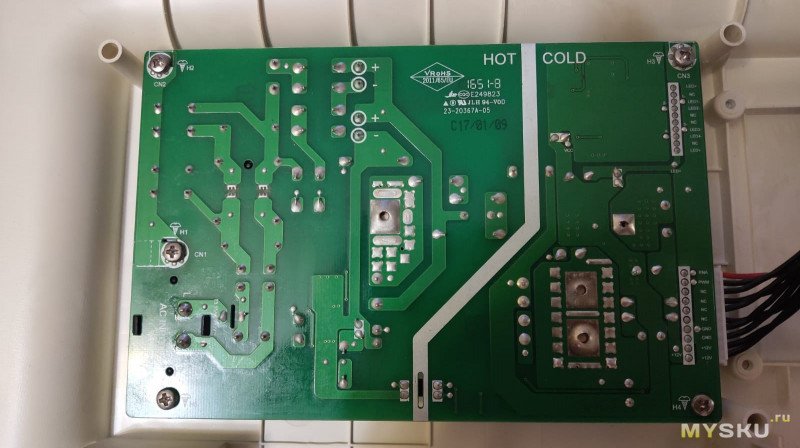

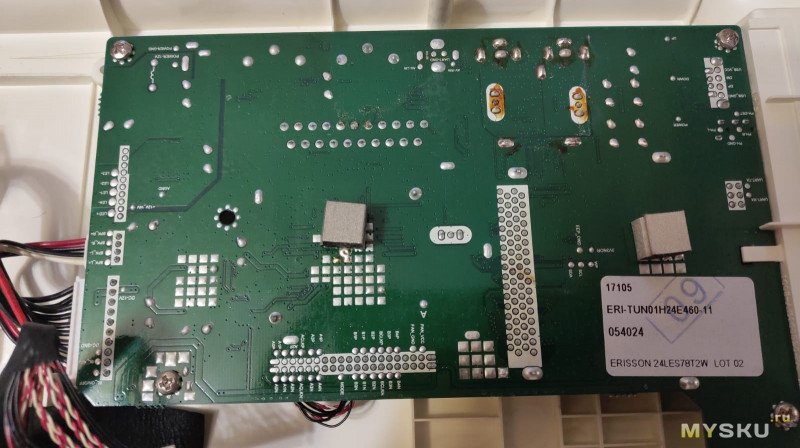

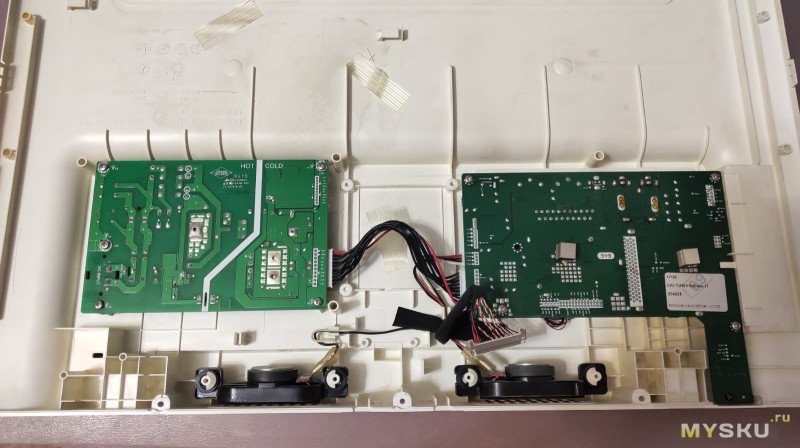

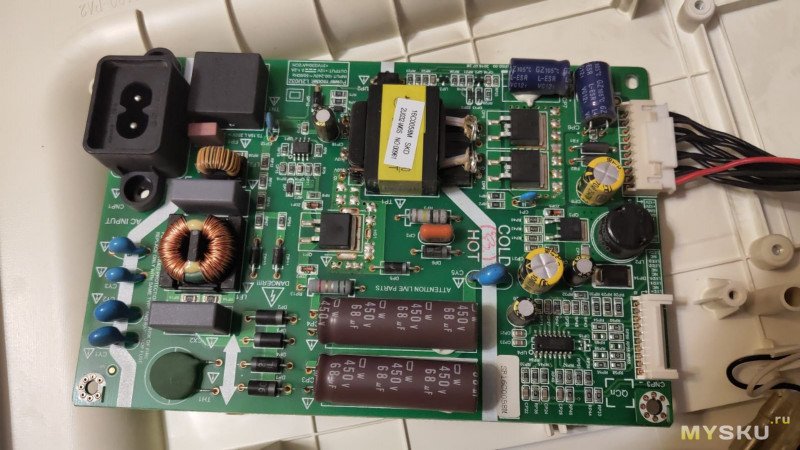

Разбираем телек и осматриваем платы на предмет вздутия/потемнения/обугленности:

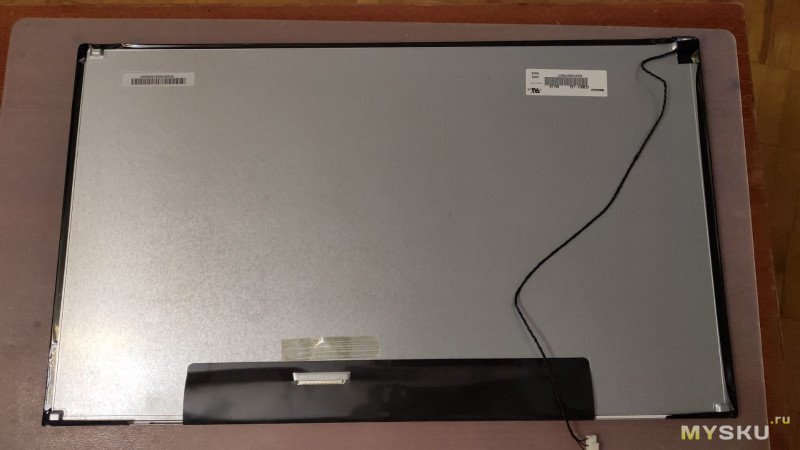

Ничего криминального не найдено, переходим к матрице:

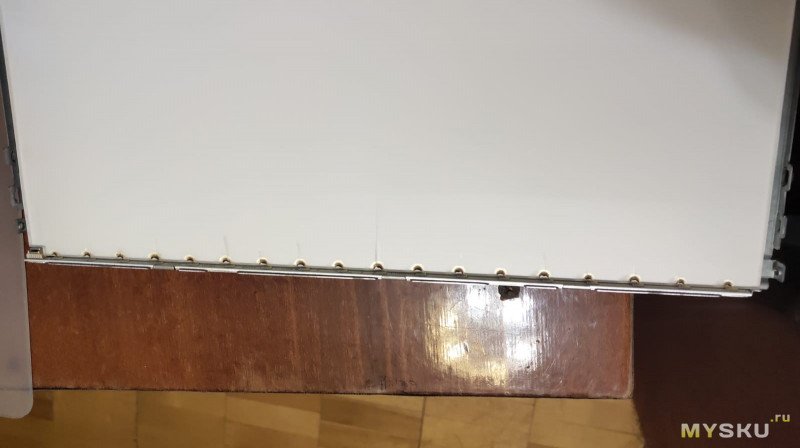

Разбираем аккуратно, чтобы добраться до самой подсветки:

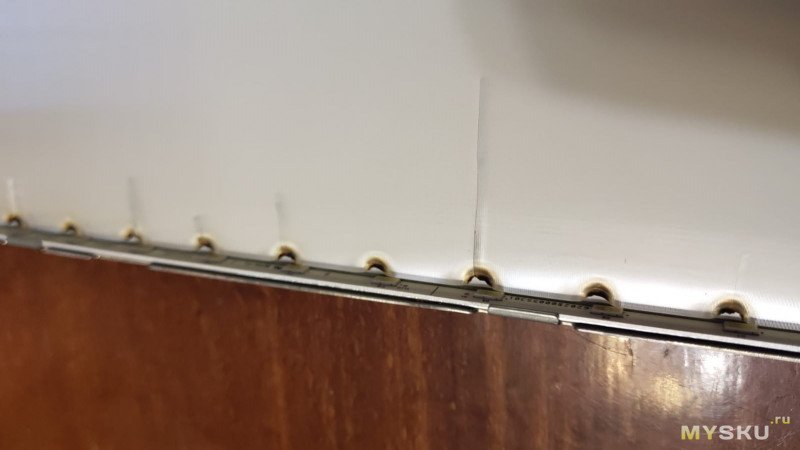

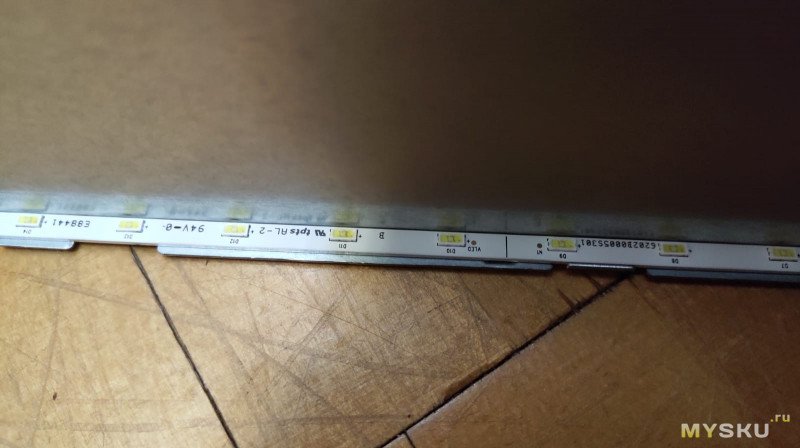

И вот на данном моменте я был удивлен наличием обугленности у светоотражающей подложки. Обугленность была результатом воздействия температуры от светодиодов подсветки. Но об этом позже. Смотрим на саму линейку подсветки:

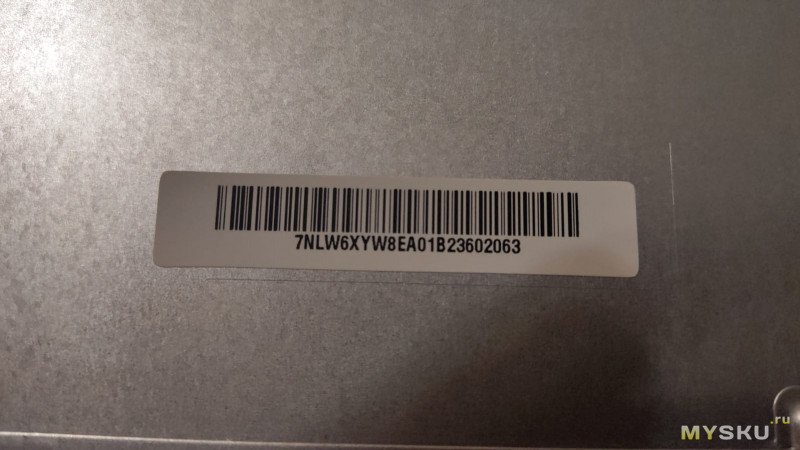

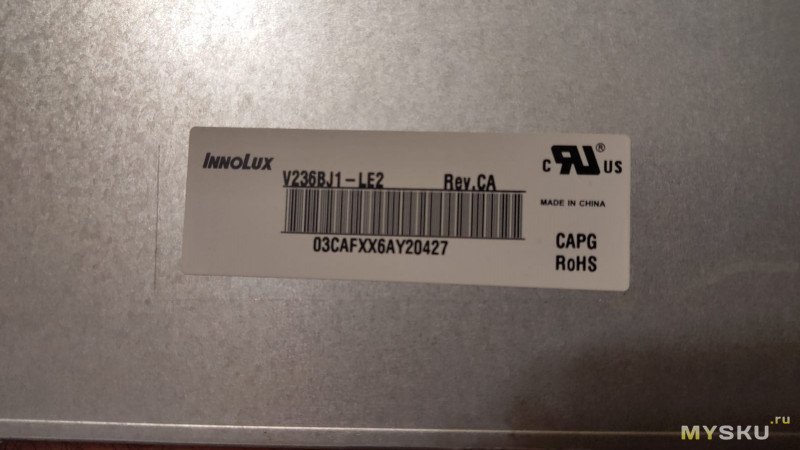

Интересует именно этот код, по нему и ищем.

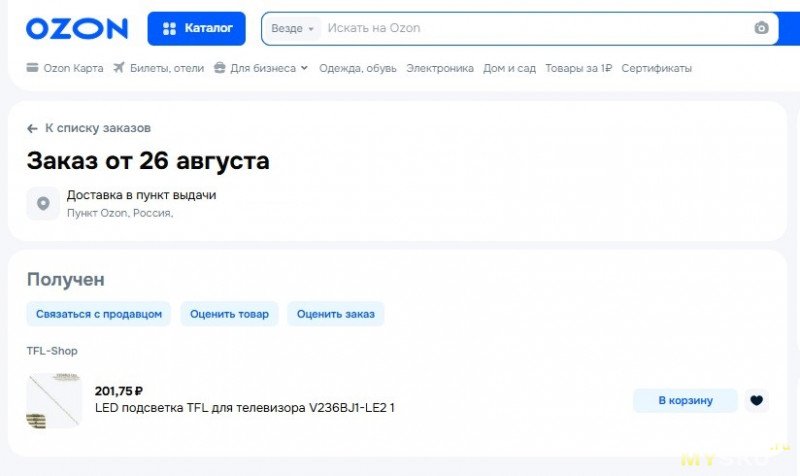

Нашли, заказали, дождались, забрали и проверяем:

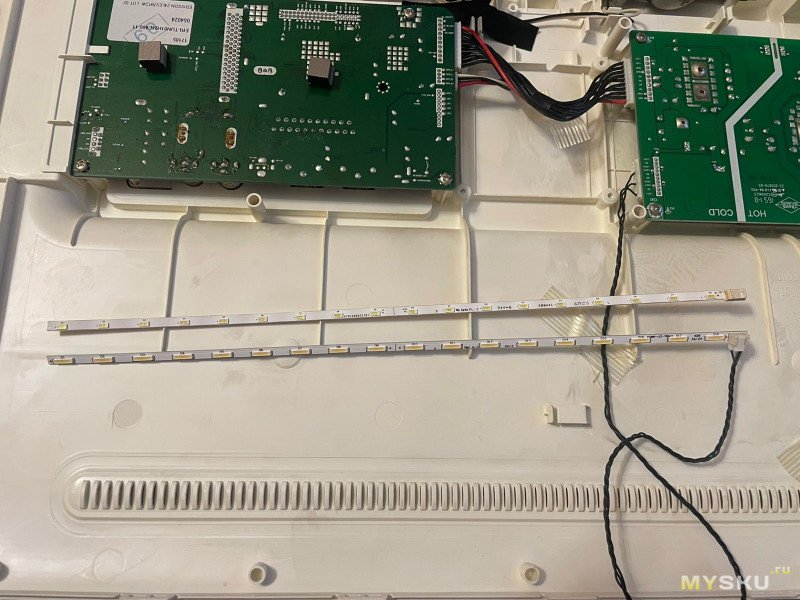

Новая линейка имеет те же размеры и такой же разъем. Количество светодиодов такое же, однако тип и размер другой (на фото новая линейка подключена к БП).

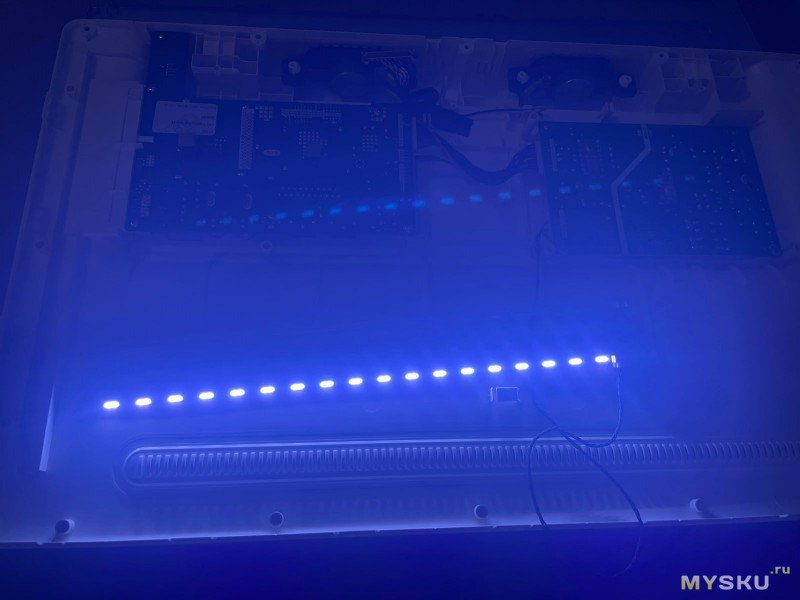

Проверяем:
На старой линейке светится только половина светодиодов. Линейка состоит из 2 гирлянд. Вот в одной гирлянде один светодиод и перегорел.

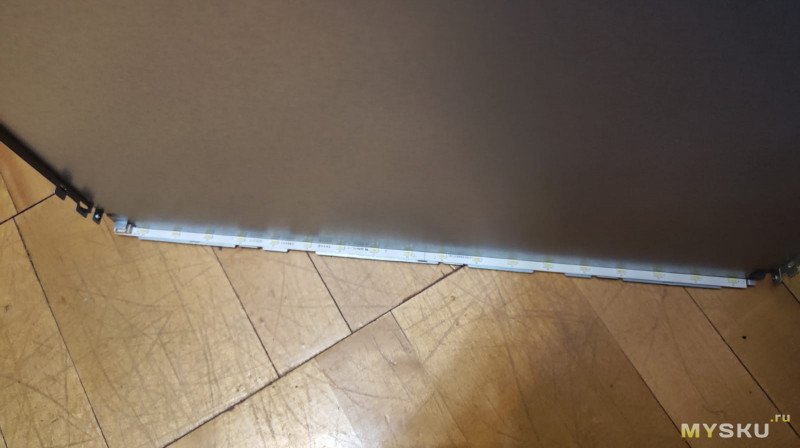

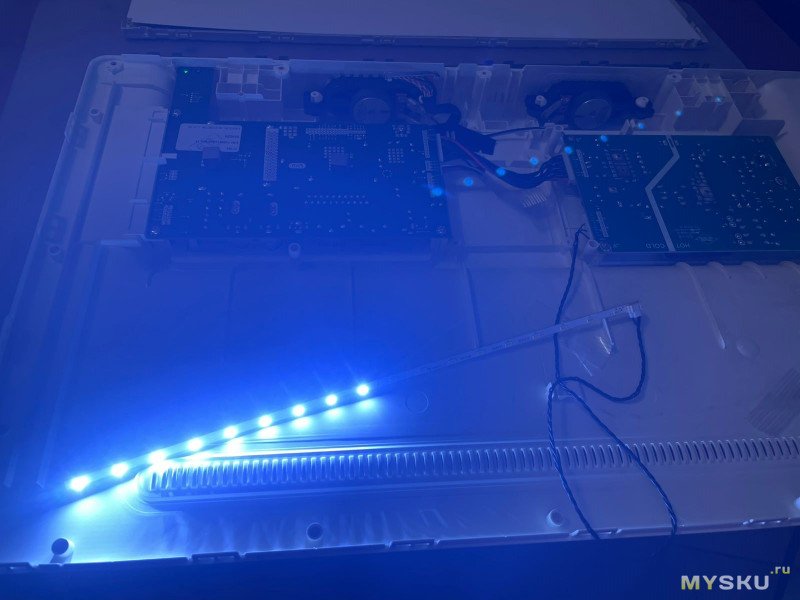

Проверяем новую:
Тоже светится. На фото кажется, что яркость меньше, но это работа контроллера камеры, который ограничил яркость. В реальности на глаз яркость сопоставима.
Устанавливаем новую линейку подсветки на место старой. И переходим к светоотражающей подложке.

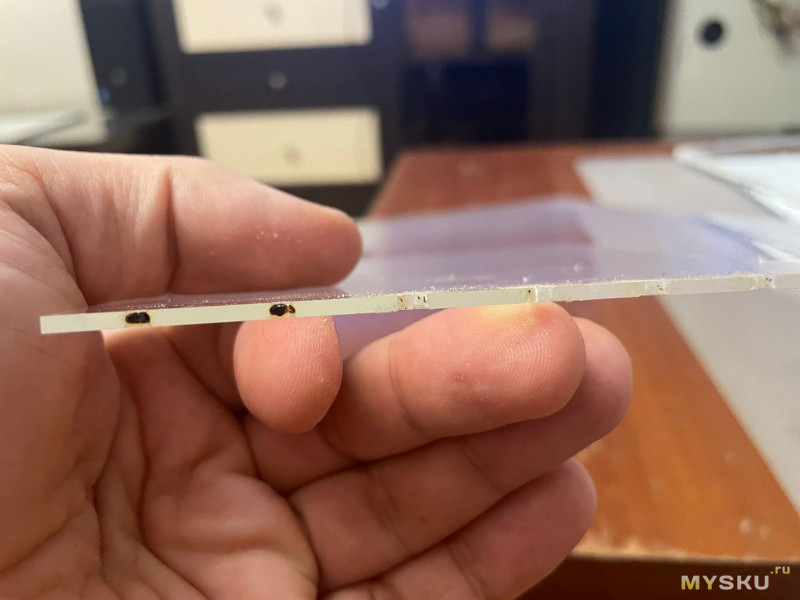

Конечно подложку хорошо бы заменить, но мы это делать не будем. Однако обугленность может негативно повлиять на светопрохождение/отражение, поэтому лучше от обугленности избавиться с помощью надфиля:

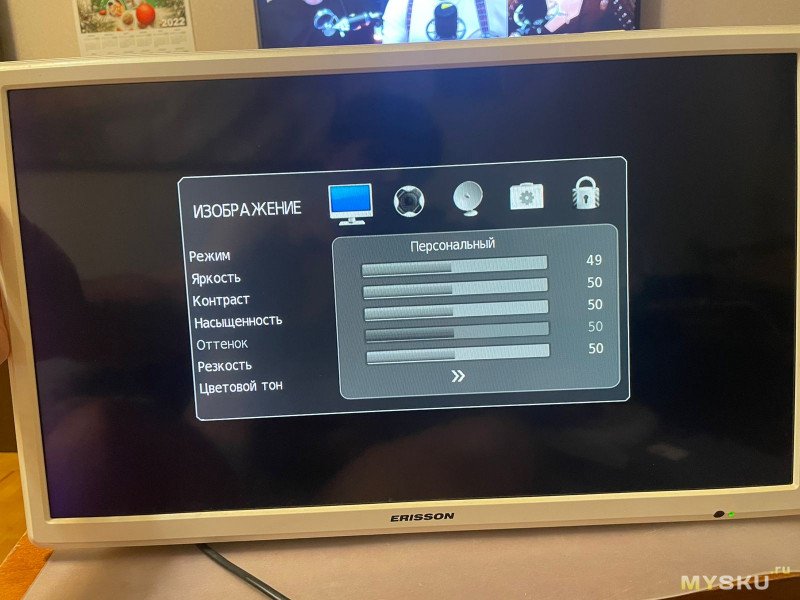

Далее собираем матрицу, телевизор, не забываем подключить все кабели на место. Проверяем:
Получилось!
Заключение:
1. Ремонт занял 2 недели и всего 201 рубль. Сейчас стоимость подсветки поднялась в 2 раза. Значит мне повезло и я попал на распродажу.

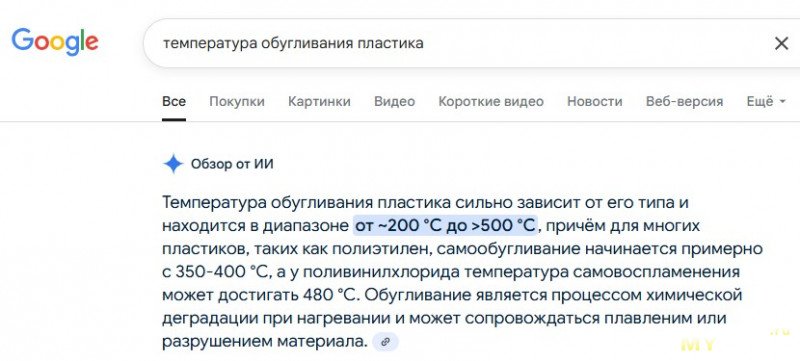

2. Второе, что меня удивило, это режим работы светодиодов. Я всегда думал, что температура более 120 градусов губительна для p-n переходов. Однако обугленность пластика невозможна при 120 градусах. Тут явно больше. Вот что говорит гугл:
Т.е. современные светодиоды могут длительно работать при температурах более 200 градусов? Вот это меня удивило. Прошу отписаться в комментариях, если есть мысли по этому поводу.
Вот и всё, всем спасибо, и всембобра добра!!!
