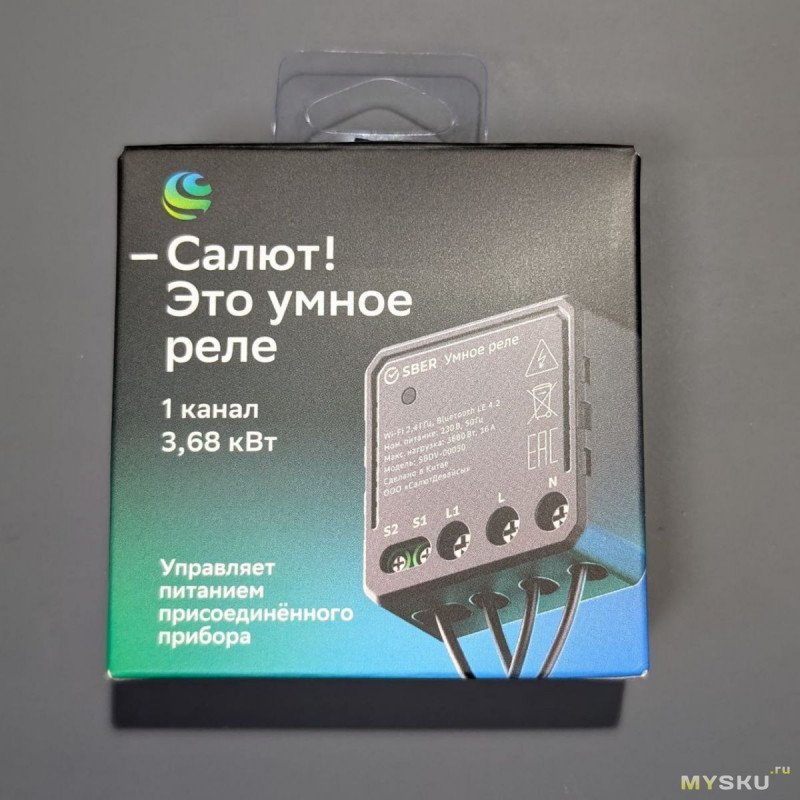

Преобразование питания умного реле с 220 вольт на питание от 5 вольт от Сбер Девайс Sber SBDV-00050
- Цена: 1150 руб.
- Перейти в магазин
Преобразование питания умного реле с 220 вольт на питание от 5 вольт от Сбер Девайс Sber SBDV-00050.
Интересно стало попробовать запитать сей продукт от 5 вольт, как вы получите эти 5 вольт, решать Вам. Путем замеров напряжений, выяснил, что первичное напряжение от AC-DC – это 5 вольт, далее идет понижайка до 3,3 вольт для WiFi модуля.

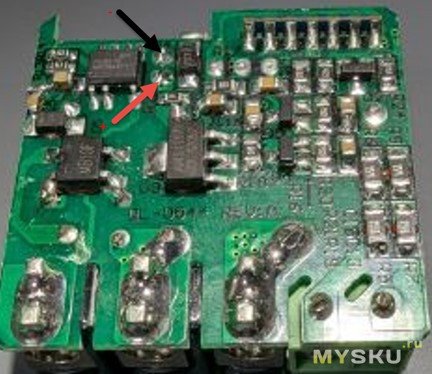

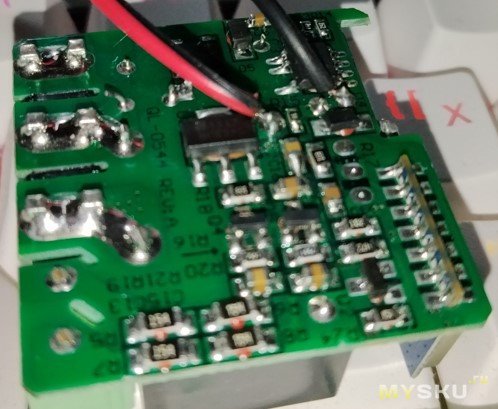

Разобрав девайс и проанализировав схемотехнику AC-DC понижайки на базе PN8016, проконсультировавшись с Qwen Chat, было принято решение подпоять 5 вольт прямо к ножкам конденсатора.

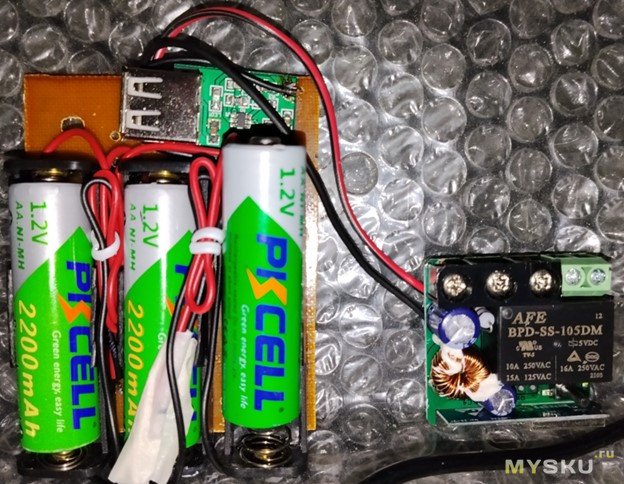

Девайс ожил от 5 вольт (китайский DC-DC от 1 вольта до 5 вольт и трех Ni-Mh), прекрасно работает, вкл и выкл отрабатывает.
В режиме OnLine потребляет 50 мА, с включенным реле 110 мА. Разрабатывалась идея щелканья кнопки «Включить питание ноутбука на 1 сек.», где-нибудь далеко от дома.
По ссылкам ниже, человеки пытаются взломать сей девайс, я так понял – безуспешно:
www.elektroda.com/rtvforum/topic4083391.html
mysku.club/blog/russia-stores/101393.html
Интересно стало попробовать запитать сей продукт от 5 вольт, как вы получите эти 5 вольт, решать Вам. Путем замеров напряжений, выяснил, что первичное напряжение от AC-DC – это 5 вольт, далее идет понижайка до 3,3 вольт для WiFi модуля.
Разобрав девайс и проанализировав схемотехнику AC-DC понижайки на базе PN8016, проконсультировавшись с Qwen Chat, было принято решение подпоять 5 вольт прямо к ножкам конденсатора.
Девайс ожил от 5 вольт (китайский DC-DC от 1 вольта до 5 вольт и трех Ni-Mh), прекрасно работает, вкл и выкл отрабатывает.
В режиме OnLine потребляет 50 мА, с включенным реле 110 мА. Разрабатывалась идея щелканья кнопки «Включить питание ноутбука на 1 сек.», где-нибудь далеко от дома.
По ссылкам ниже, человеки пытаются взломать сей девайс, я так понял – безуспешно:
www.elektroda.com/rtvforum/topic4083391.html
mysku.club/blog/russia-stores/101393.html
Самые обсуждаемые обзоры
| +84 |
2236
35
|
| +21 |
2272
41
|
| +58 |
2195
33
|
Но там еще мостик на входе.
Разборка новых шалобушек показывает, что китайцы идут по схеме упрощения и удешевления. Новые шелобушки как правило строятся по схеме: импульсный источник питания на дросселе без гальванической развязки сразу выдает 3.3 вольта, стабилизатора нет, поэтому реле на 3 вольта, wi-fi модуль может оказаться с любым из зоопарка чипов, умеющих работать с платформой tuya.
Импульсный источник питания без гальванической развязки на дросселе думаю сможет обеспечить на своем выходе 3 вольта при питании 12 в поданных на входные контакты, а вот полноценный источник с трансформатором сильно сомневаюсь что вообще запустится, не говоря уже о обеспечении на своем выходе 5 вольт для питания реле.
Но там да… заморочки с прошивкой и корпусом.
реализуется программными средствами.
А так, с заводской закрытой прошивкой от сбера для реализации идеи остается только добавлять на выход устройства костыль в виде навесного реле времени с уставкой в 1 сек. При этом увеличиваются габариты и стоимость устройства, а для того чтобы просто сформировать секундный импульс в слаботочной цепи кнопки питания ноутбука, используются два устройства с силовыми реле на 16А, предназначенные и питающиеся от сети 220 вольт.
Не, ну можно конечно подолбить техподдержку сбера, чтобы они ввели в свою экосистему новую функцию — замыкатель кнопки ноутбука на базе силового реле (для продвинутых пользователей, которые способны вскрыть ноутбук и подпаяться у кнопке его питания), но думаю это будет не скоро.
Более изящным решением мне видится использование esp01 (голого, без релейного модуля) с подпаянной на одну из его ног оптопарой, которая и будет замыкать кнопку своим выходом. Питание esp01 берем от блока питания ноутбука через dc-dc понижайку (это чтобы не городить отдельный блок питания для esp01, увеличивая количество точек отказа). Для управления снаружи регистрируемся на одном из внешних mqtt серверов, esp01 прошиваем прошивкой, например espeasy, на телефон или комп ставим приложение, например mqtt explorer и управляем. Да, забыл упомянуть, надо в web интерфейсе espeasy добавить на вкладке Devices устройство mqtt import, и соответственно на вкладке Config адрес и пароль внешного mqtt сервера, на котором вы регистрировались.
А так — сечас китайцы чего только не делают, у них вон и готовые умные USB-выключатели есть. А именно кнопку жать и т.н. «фингерботом» можно.
Надёжность бестпроводного «умного дома», а особенно построенного на вайфай — вопрос отдельный, но вот добавлять ненадёжности всякими салютами — это саботаж самого себя. Я бы хоть понял, если б туя какая была, у тех хоть репутация условно терпимая, ну или если не в России — всякие амазоны и хомкиты.
Нет там никакого «вопроса», при сколь-нибудь вдумчивой реализации.
Одного поля ягоды.
Туя нормально работает уже лет десять. Это хоть какой-то показатель. Но в целом — да, почти одного. Локальное должно быть управление
«Сбер» тут всего лишь условность.
Это уже толчение воды в ступе.
ёп… тьбахнуть?А чтобы без батареек, так всё равно 220 изначально, зачем переделка тогда.
Кстати, с диодных лент ещё и с 12 на 5 придётся преобразовывать, а вот модульки и сразу на 12 бывают.
Не придётся, если лента пятивольтовая.
Например захотелось вам за ТВ какую-то «эмбиент-подсветку» — стену штробить начнёте? А у нынешних ТВ, бывает, на USB-выходах питание сохраняется даже когда они выключены. Вот и решение. Лента, USB-реле. И привязка по включению вместе с бра, например. 15 минут делов, дольше клеить ленту.
а) нет свободной розетки за телевизором. Та, которая была запроектирована как «лишняя», уже занята.
б) тем паче нет свободного места для установки «умной розетки», потому что телевизор установлен достаточно плотно к стене.
в) вряд ли было бы желание снимать телевизор и разбирать полностью розеточный блок, чтобы интегрировать в подрозетник реле для того, чтобы включить в него плоский адаптер с боковым выводом (и так уже 4 штуки используются) для такой элементарной вещи, как подсветка.
г) когда мне понадобится любая мощность, так наверное и придётся делать.
Сейчас что я сделал не так?
Откройте любой маркетплейс и поищите по тегу «диодная лента для ТВ». В 9 случаях из 10 она будет пятивольтовой. Видимо, производители о чём-то догадываются.
