KOWSi KWS-AC305 - многофункциональный индикатор параметров переменной сети (до 300V) и характеристик подключаемых приборов (до 100А)

Подсчитывать цифры в счетчиках интересное занятие (и полезное!) без спора, но мне этот прибор понадобился для более простых сценариев — сравнивать указанные в характеристиках цифры с фактическими (понятное дело, они разные, но насколько, вот что любопытно).


Выбор пал на объект обзора — во первых техничность, во вторых — на PlusPda про него ничего не нашёл (только про KWS 300), значит пора заказывать…


Технические характеристики (со страницы продавца):

Модель	KOWSi KWS-AC305
Напряжение источника питания	50-300 В переменного тока
Ток	0-100А
Измерение напряжения	0-500 В переменного тока
Мощность	0-50кВт
Фиксированный счетчик мощности	0,00-1,00PF
Электрическая энергия	0-99999кВтч
Цвет	черный
Материал	пластик

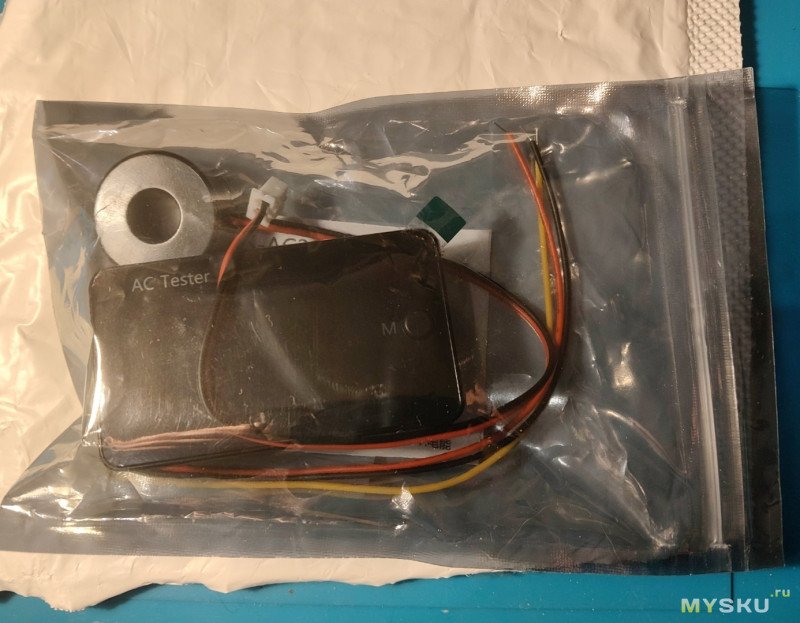

Через 2 недели мелкий пакет приехал в пвз Озон:

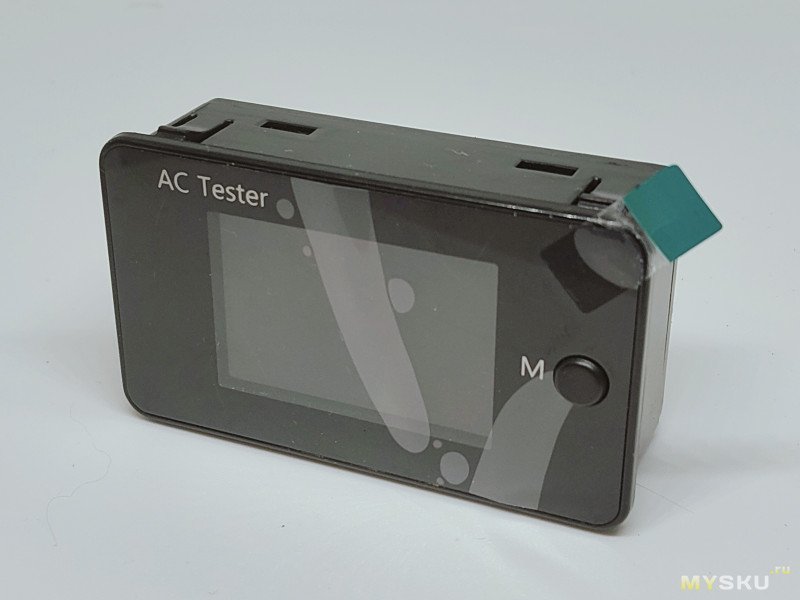

Ощущения в руках самые ок — нет впечатления, что прямо сейчас развалиться. Странно что нет названияKeweisi «Kowsi» рядом с текстом AC Tester:

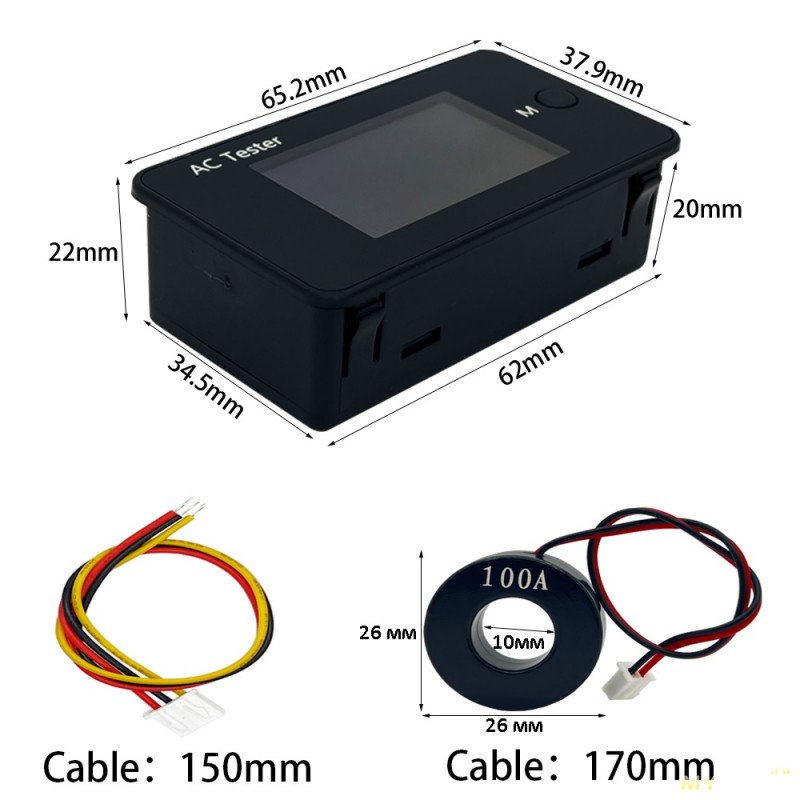

Размеры измерял лично (картинка из сети, но промерял штангенциркулем, и отредактировал, катушка была иных размеров указана):

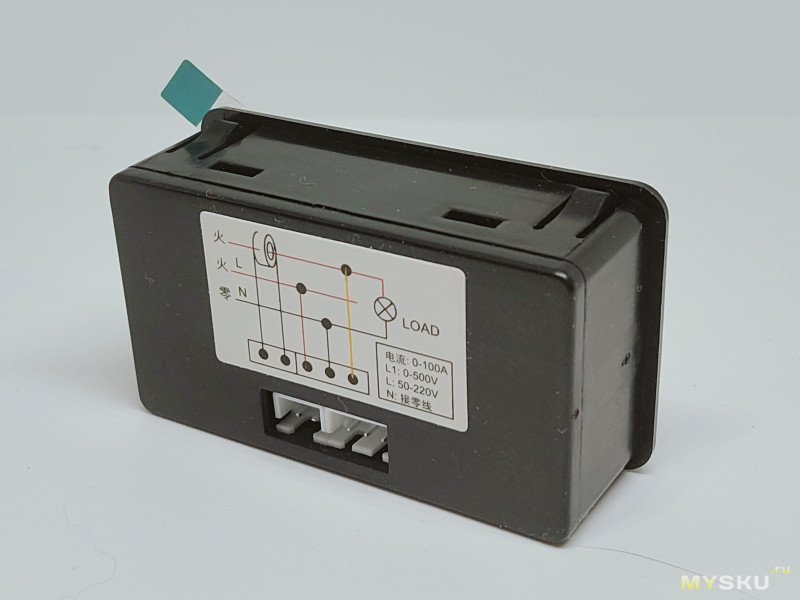

Через катушку так, понял, надо пропустить провод 220V (фазу):

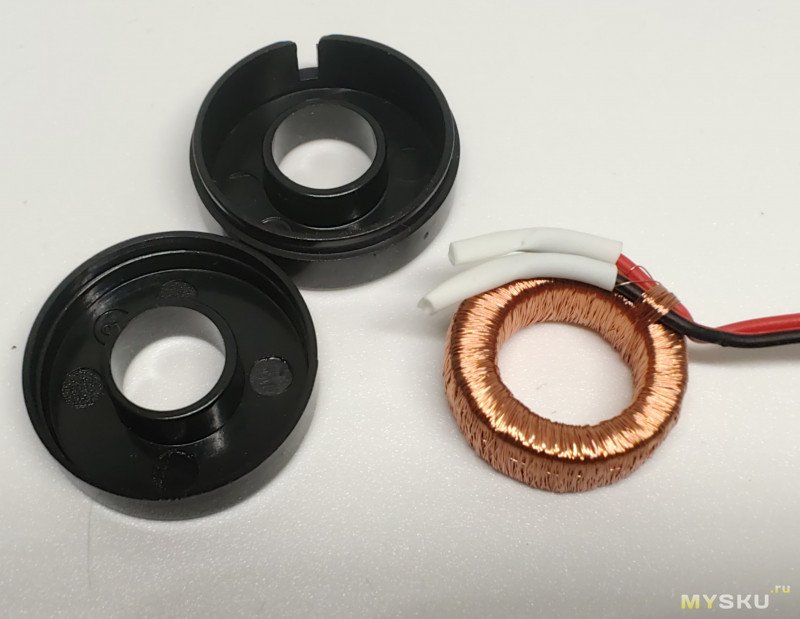

Разбор катушки:

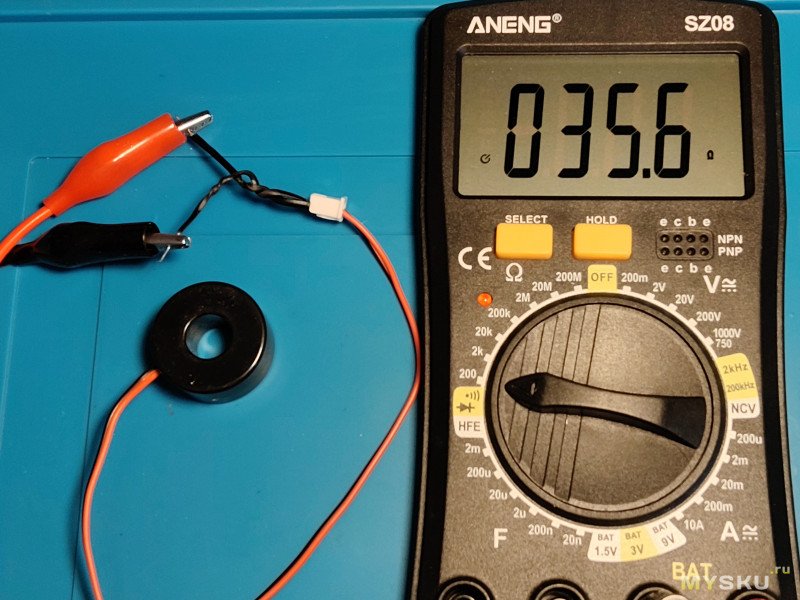

Её сопротивление:

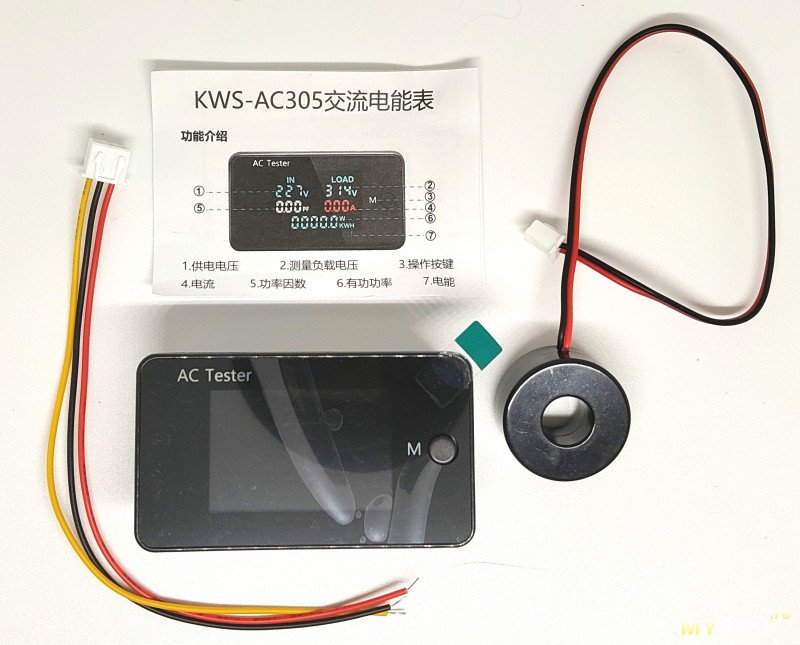

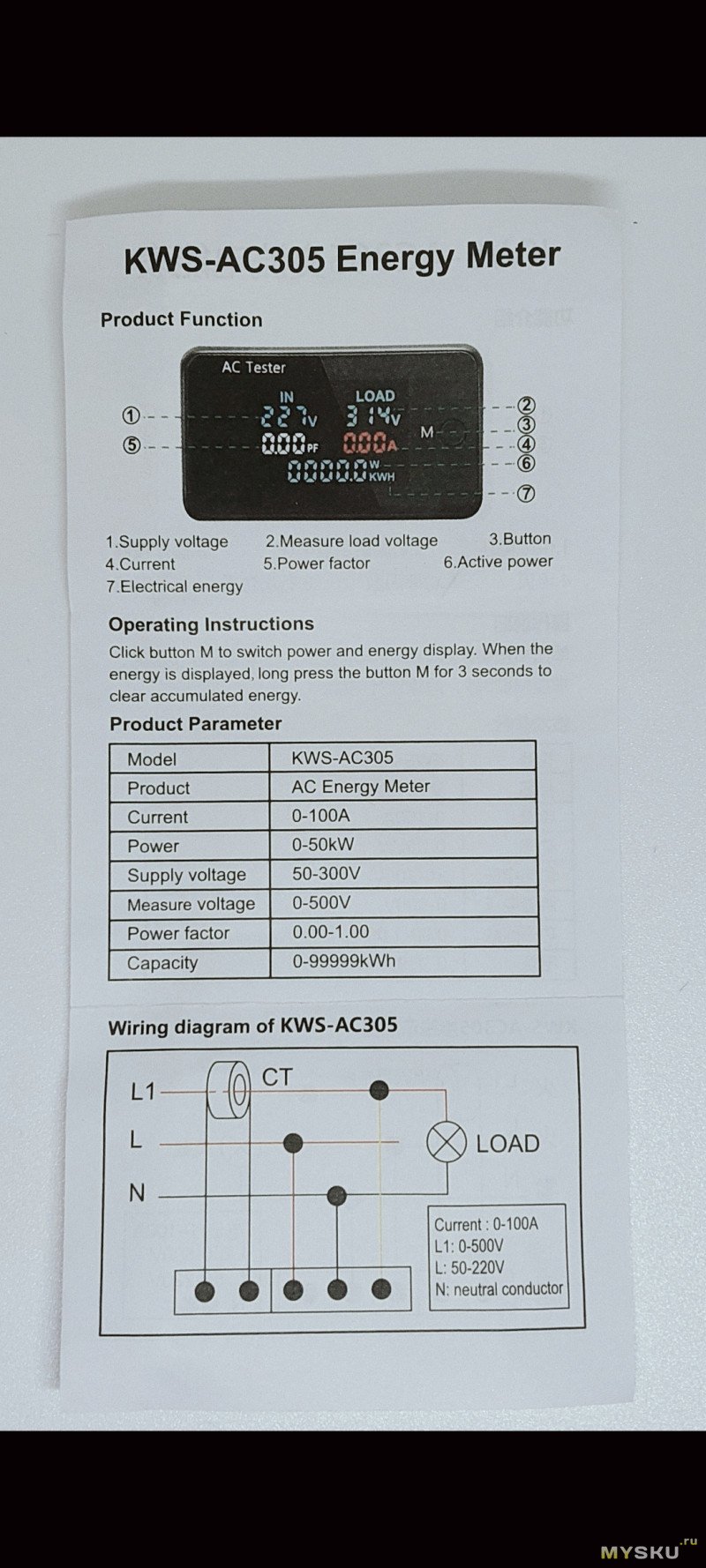

Инструкция оригинал:

И перевод:

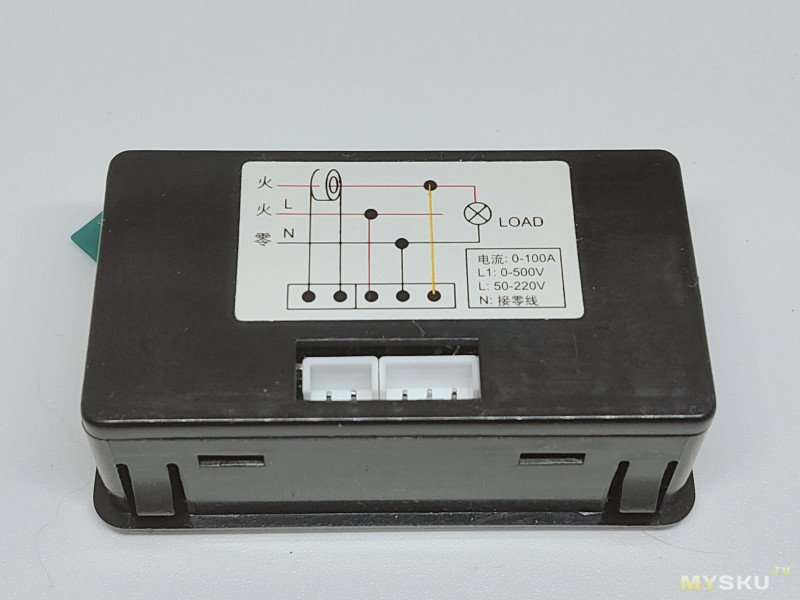

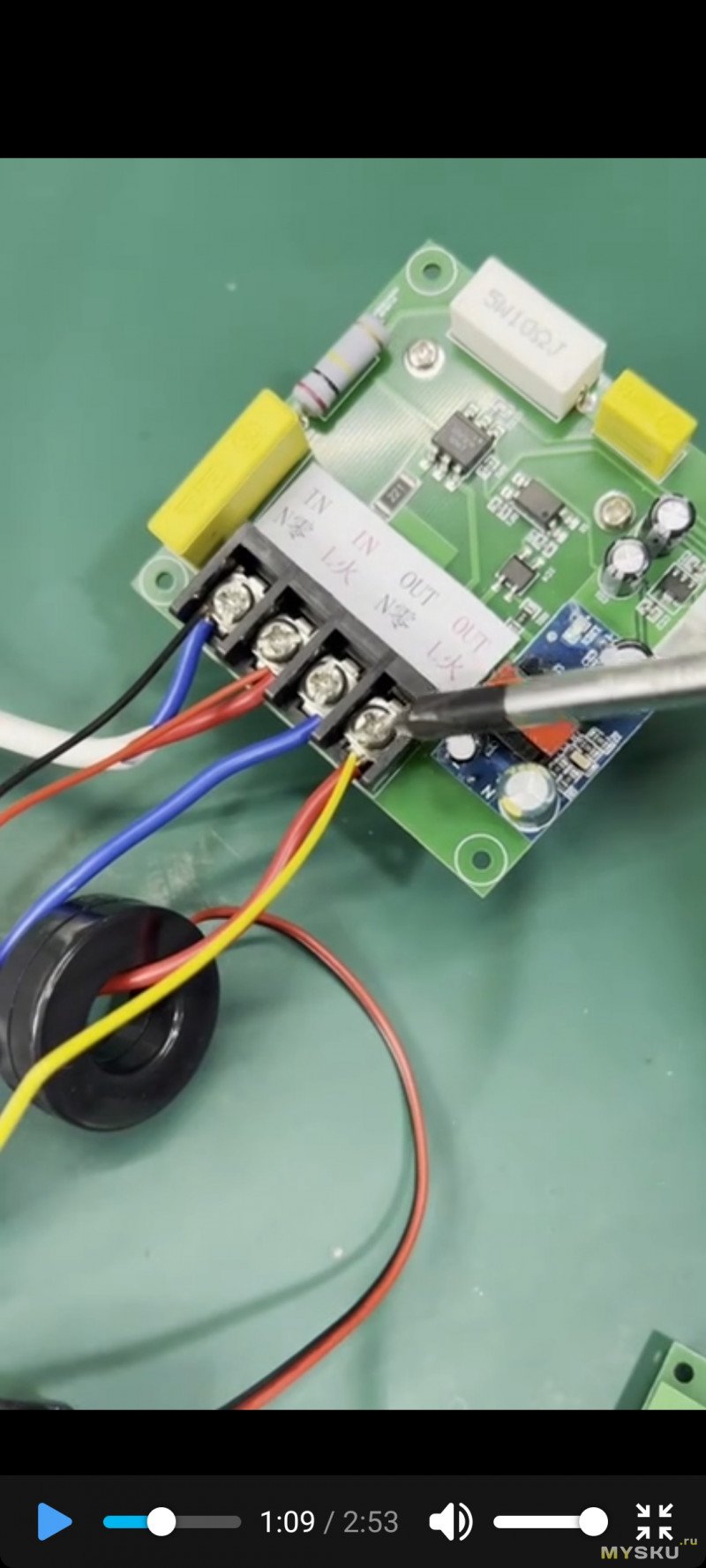

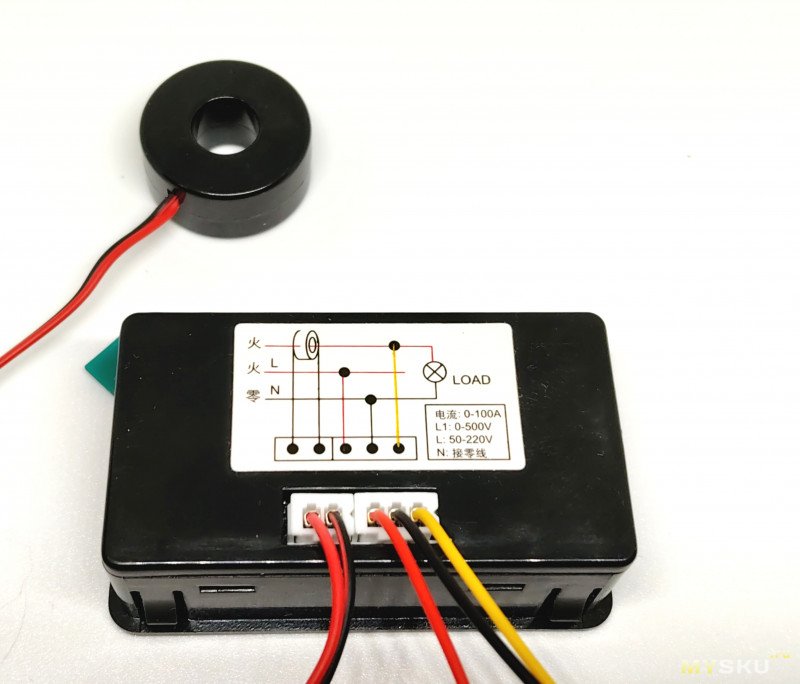

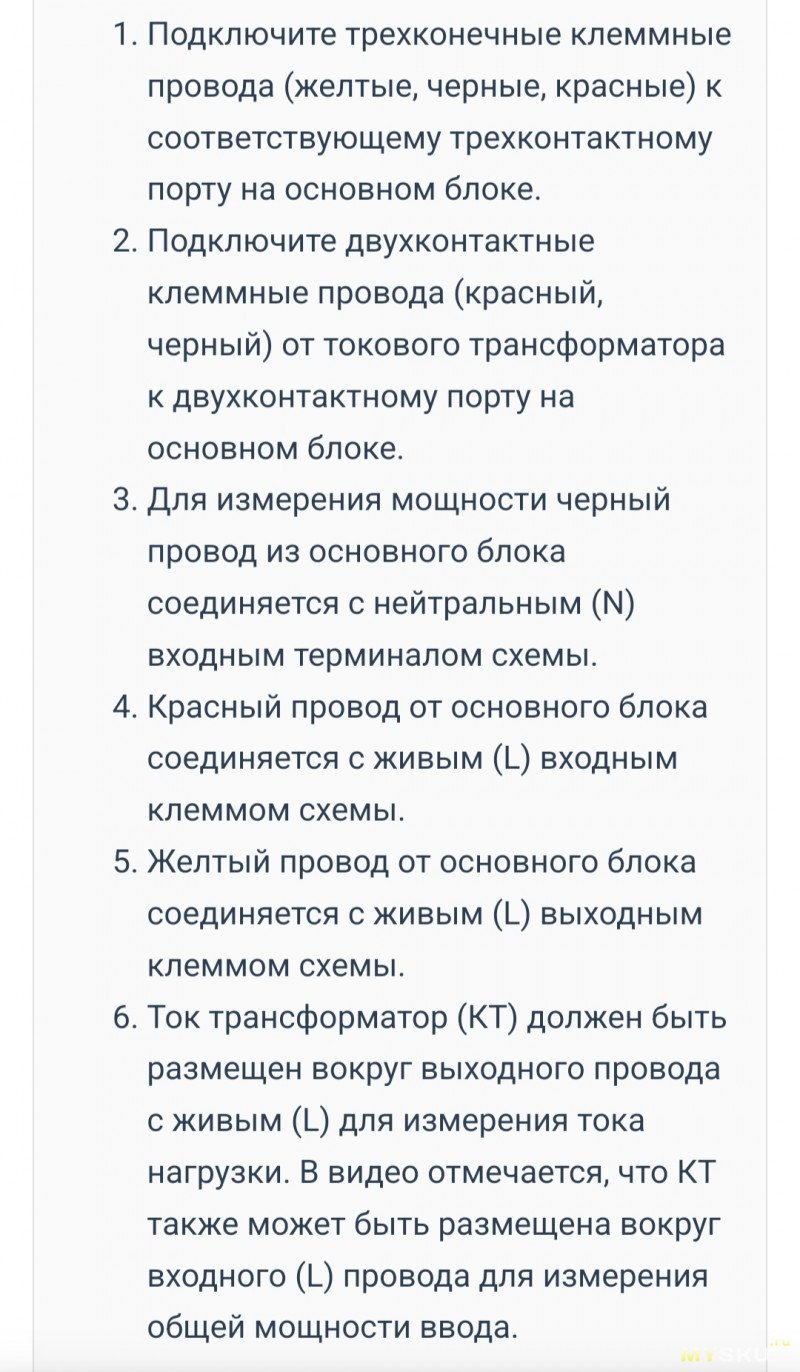

Вообще на такую схему прям не знаю как реагировать — вроде рисунок понятен, а наглядности не увидел… Нашёл в сети «руководство» по подключению (перевел страницу, оригинал с китайским видео здесь):



Что ж, для потомков так сказать — в паинте организовал схему:

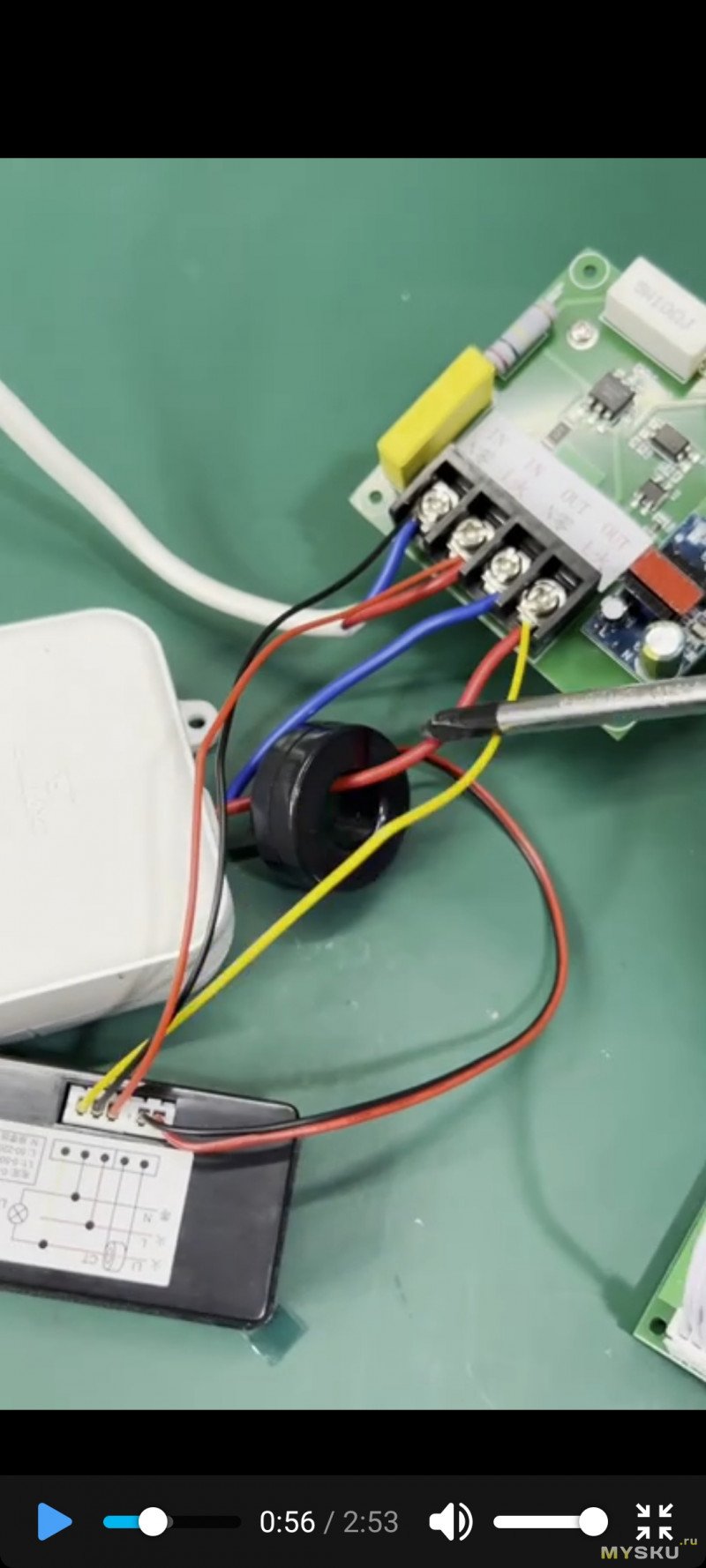

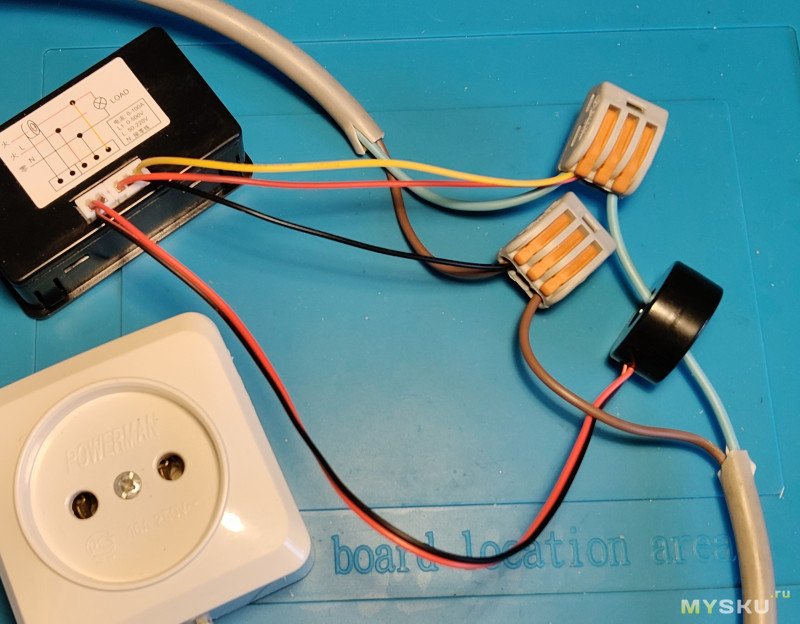

И фото соединений проводов (синий «фаза»):

Прежде чем подключать, хочется разобраться что я подключаю, пора достать спец-инструмент:

Верхняя крышка на 4-х защёлках снялась легко:

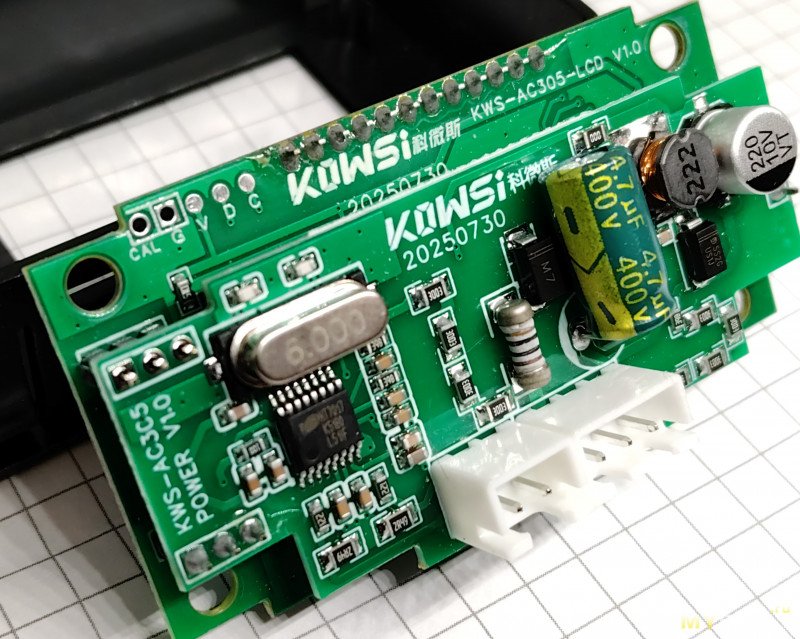

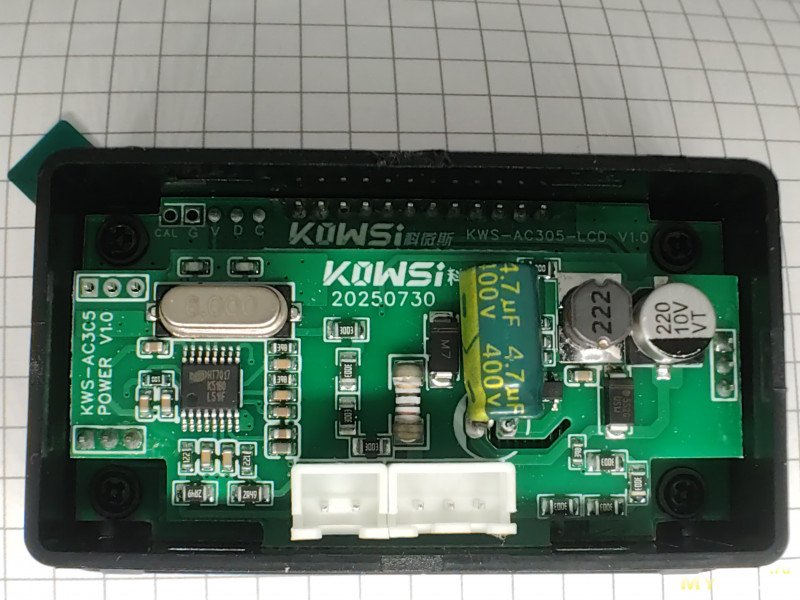

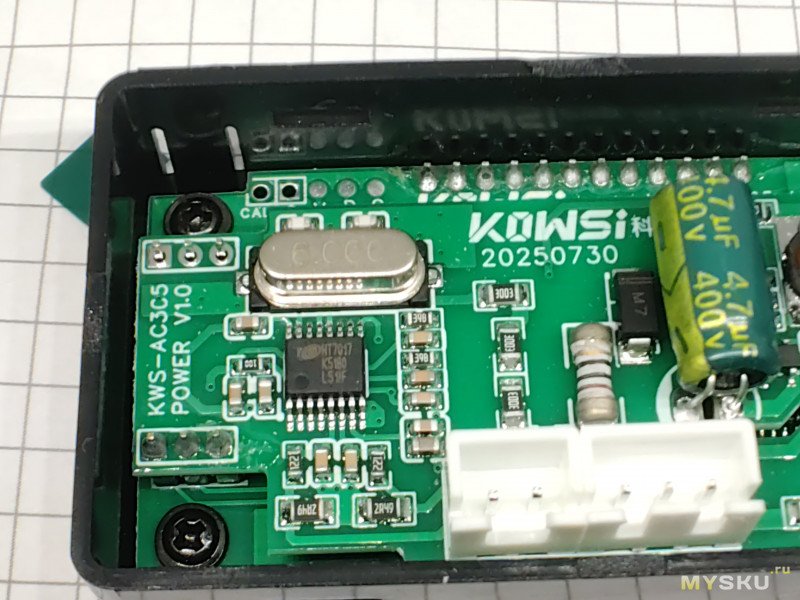

Крупно слева (чип HT7017):

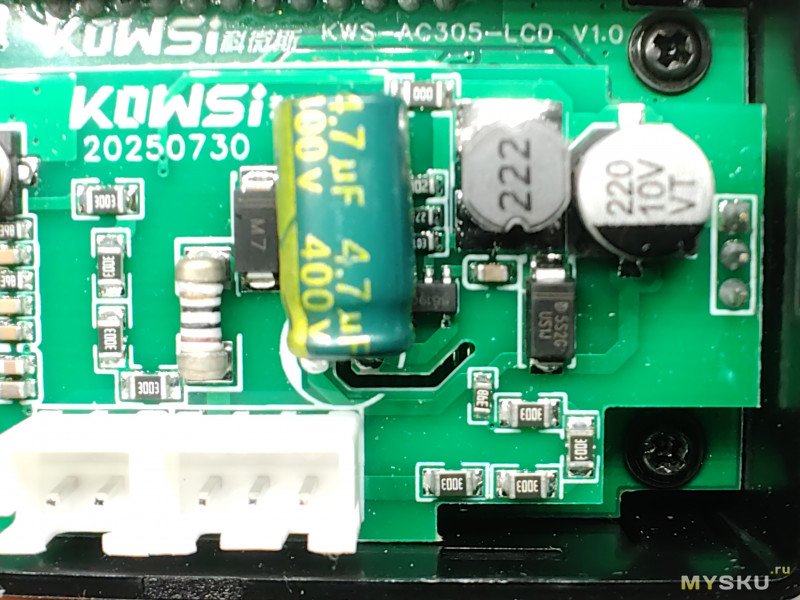

И справа:

4 винта долой:

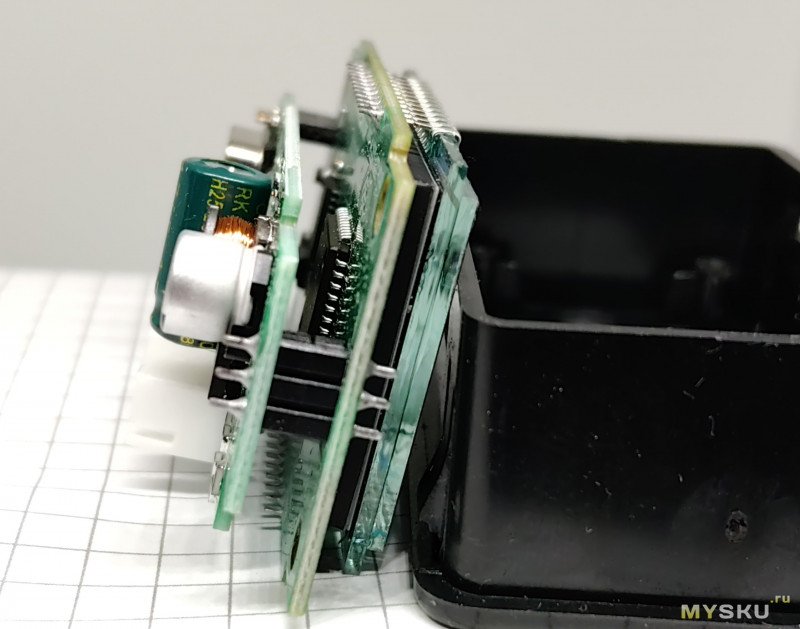

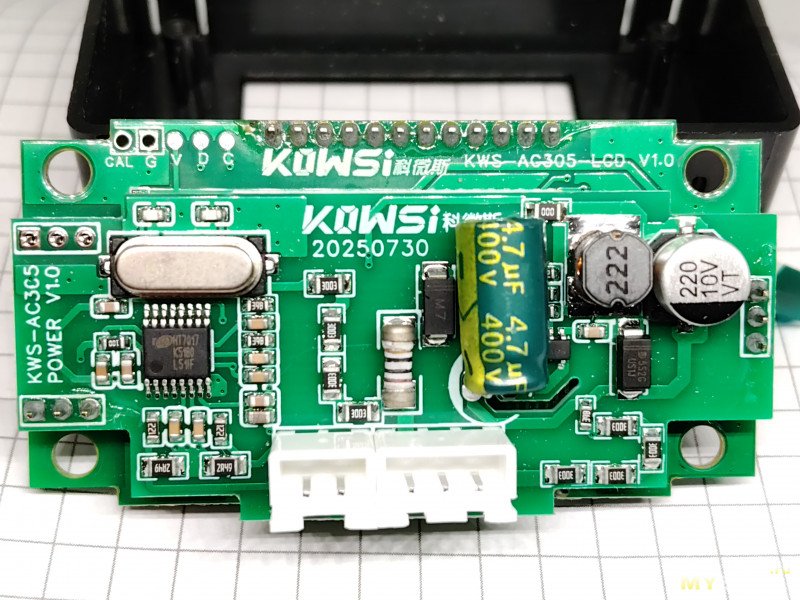

Пока думал что делать с бутербродом этим, ещё фото сделал:

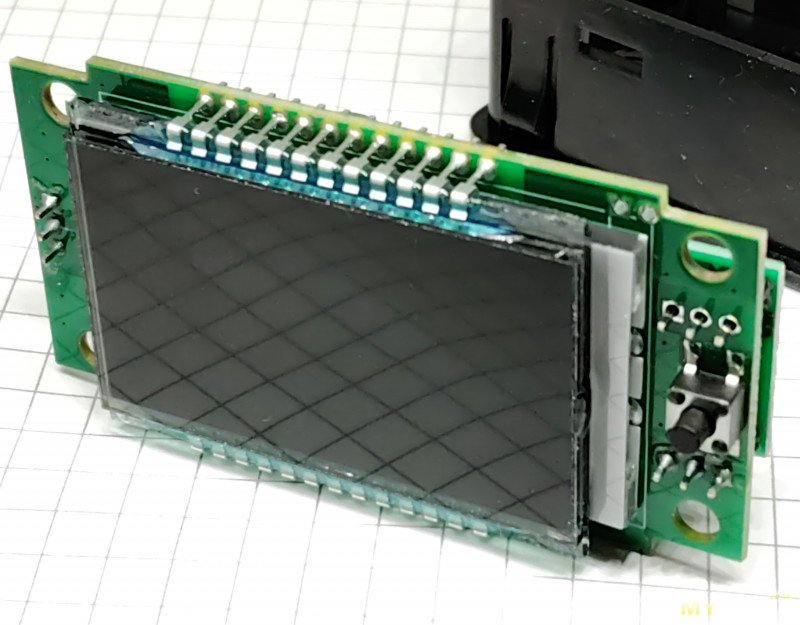

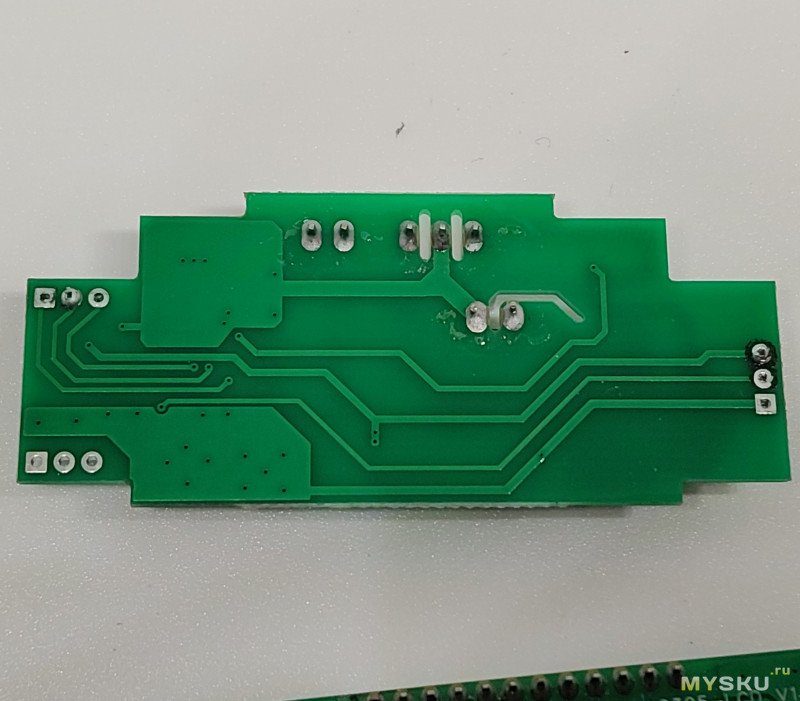

Экран я точно не буду трогать:

А вот в бутерброд таки заряжу жалом паяльника, пару-тройку перемычек отстегнуть и обратно прицепить осилю:

Готово:

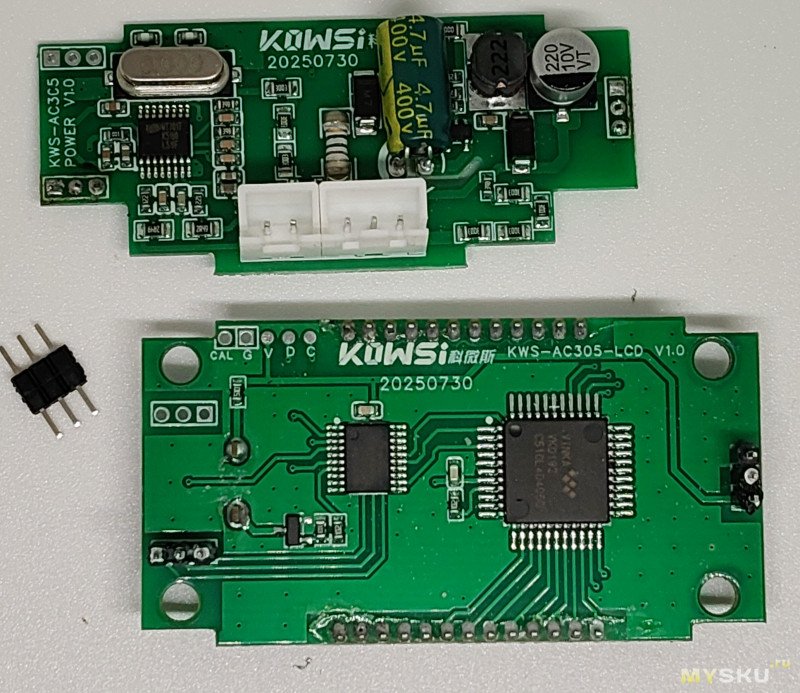

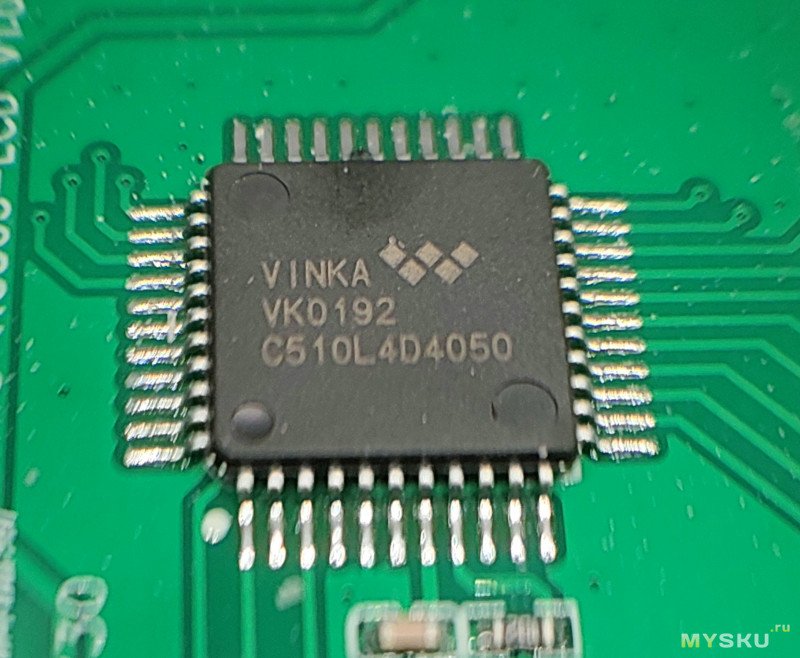

VINKA VK0192

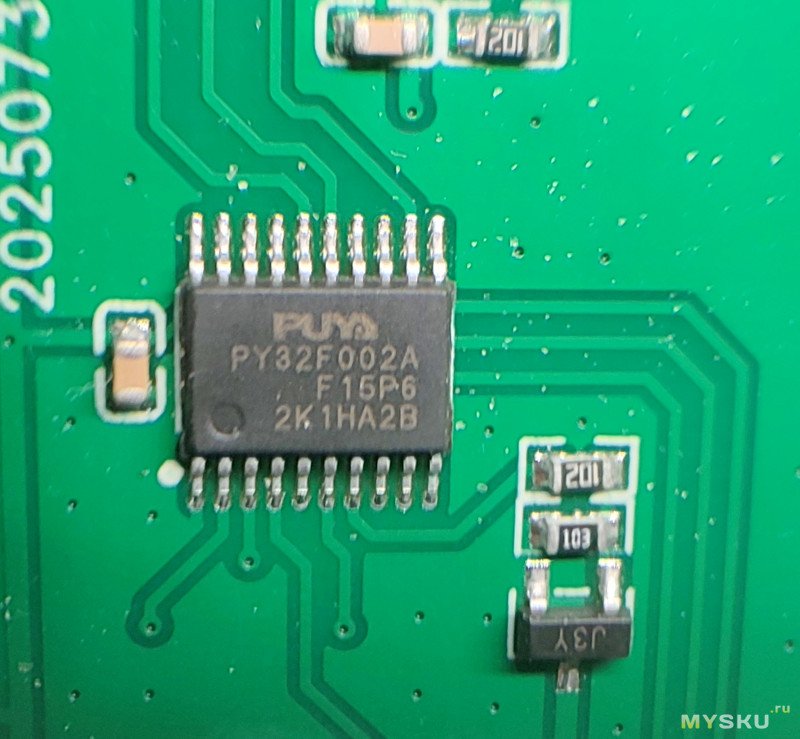

PUYA PY32F002AF15P6 (хитрый чип, на Муське писали про него), Datasheet:

Фото на коврике демки:

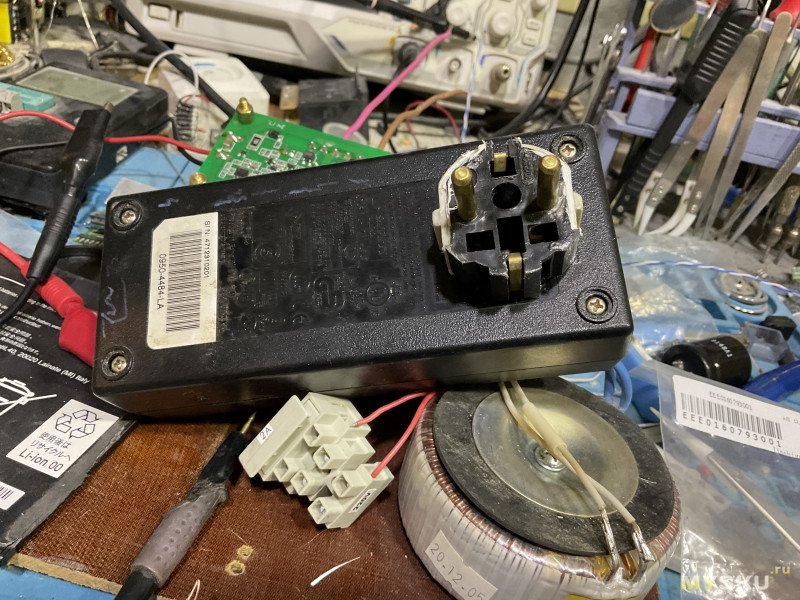

В сеть подключено, лампа выключена:

Лампа включена:

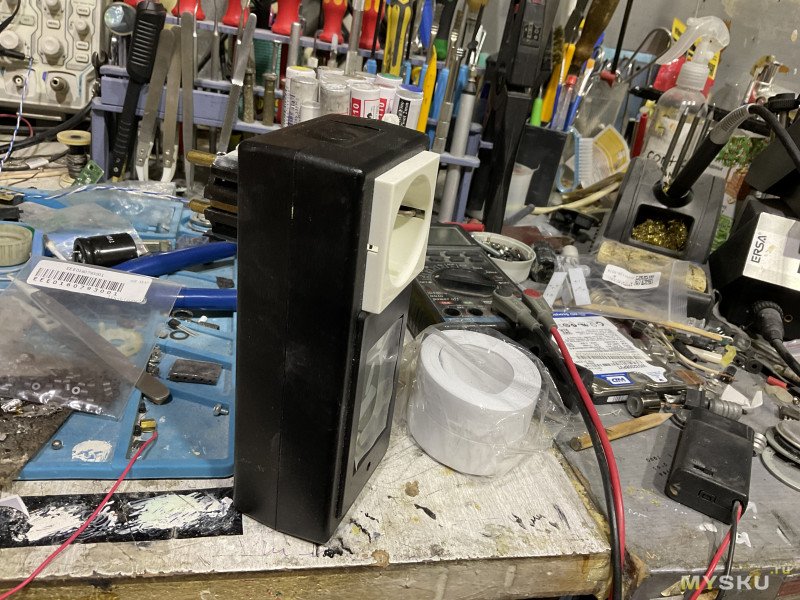

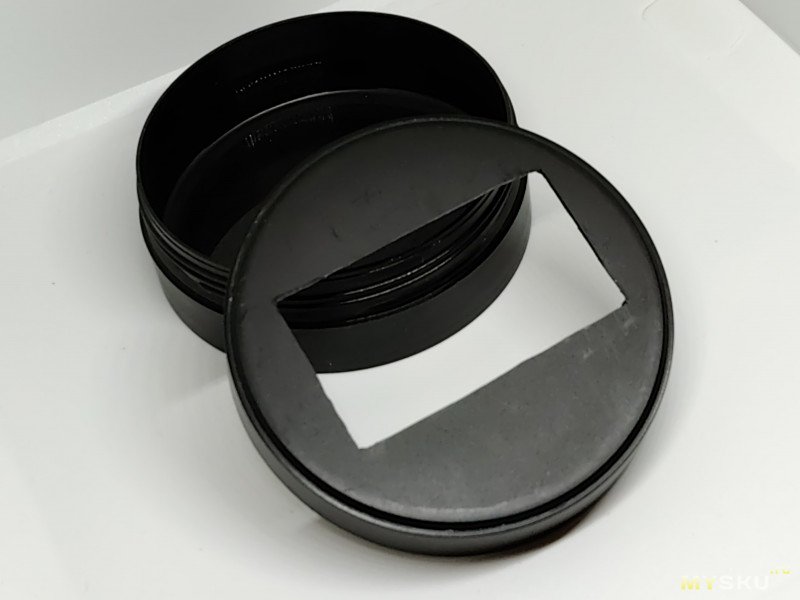

Вместо шасси доска разделочная из Фикспрайса, корпус от мыла для бритья:

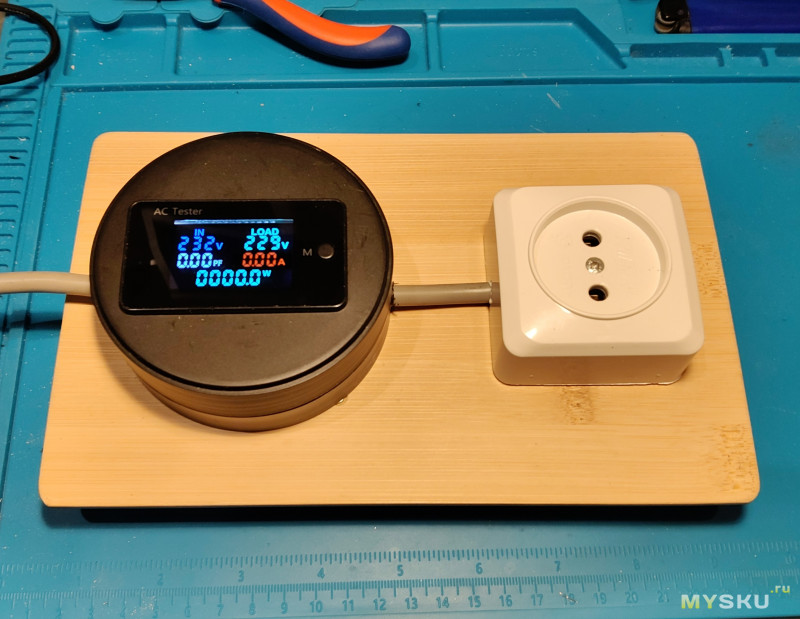

Без «потребителей»:

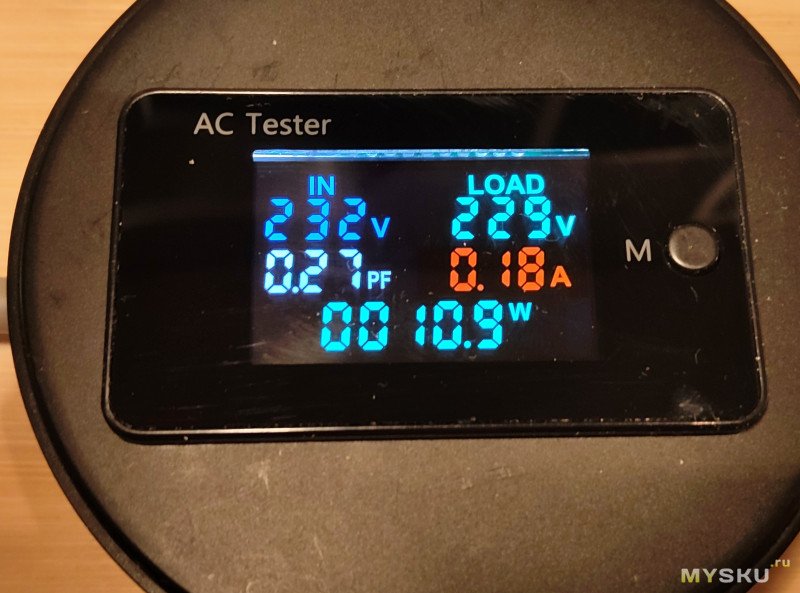

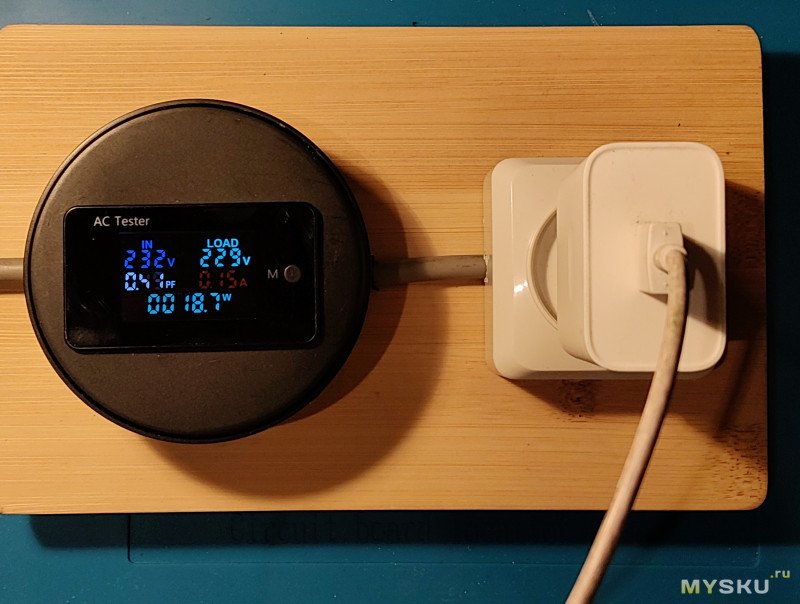

Подключено ЗУ и смартфон Realme P3:

***

Стабилизатор напряжения Sassin SVC-500W:

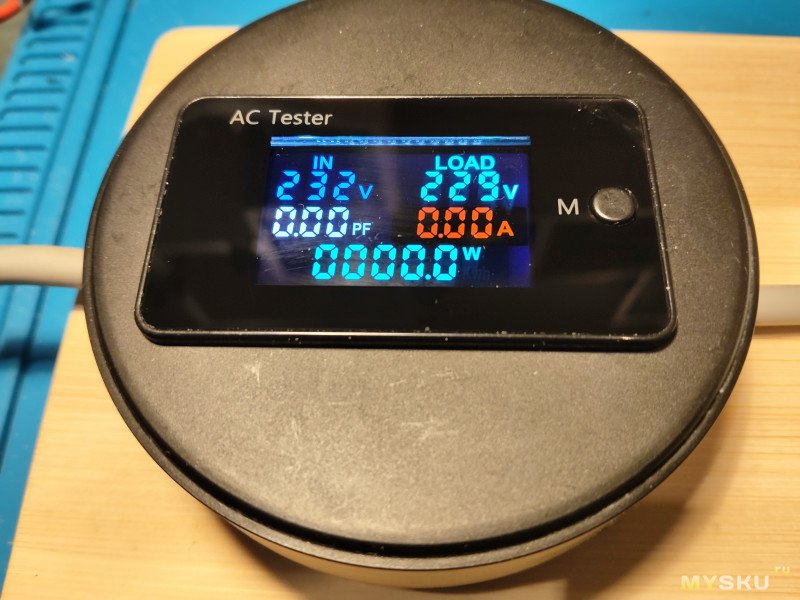

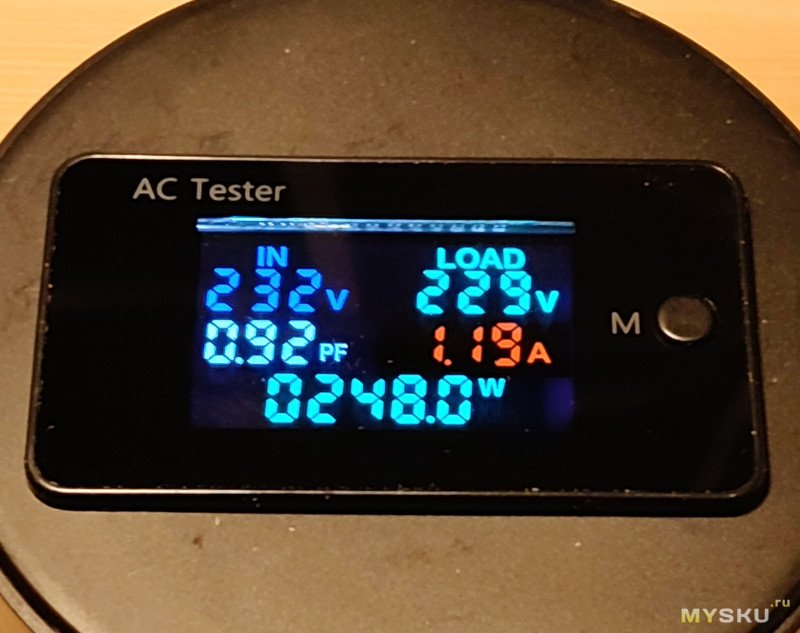

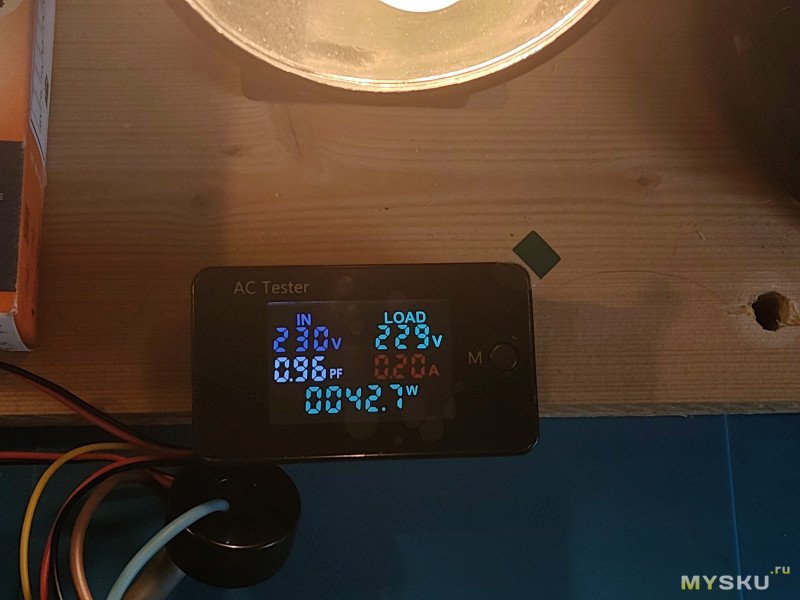

На холостом ходу показало:

***

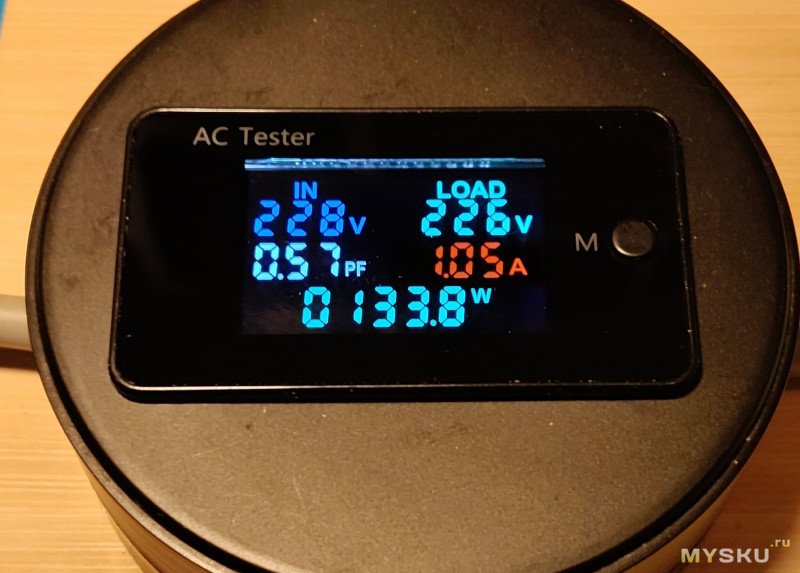

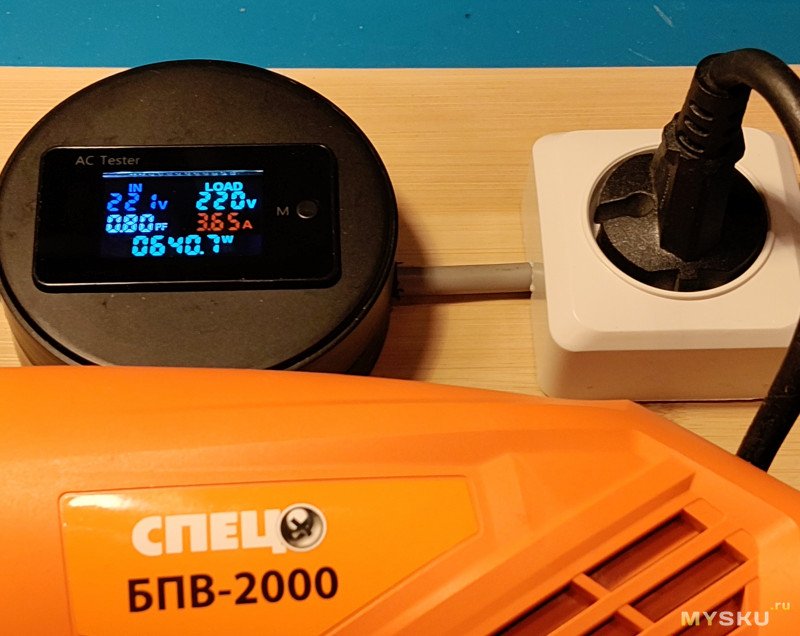

Строительный фен «Спец БПВ-2000» (до 2000вт), 1-й режим:

2-й режим (max):

***

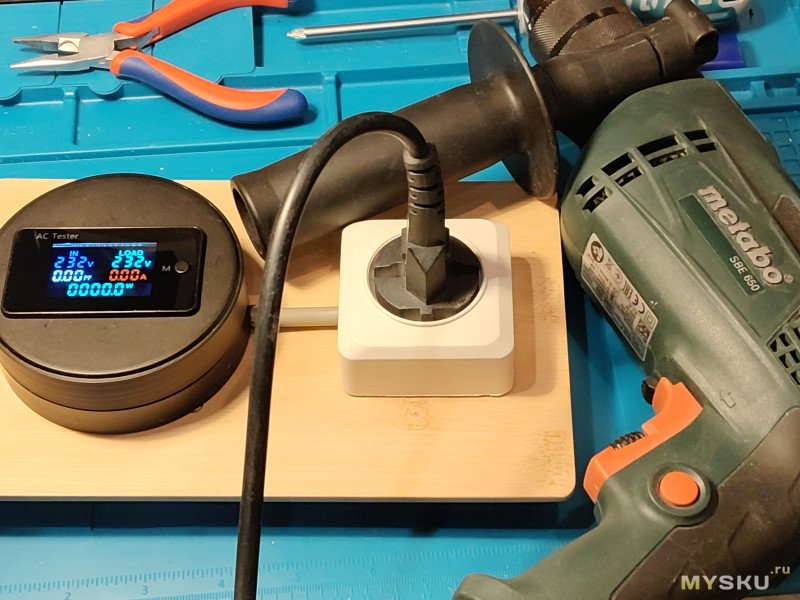

Дрель ударная, Metabo SBE 650:

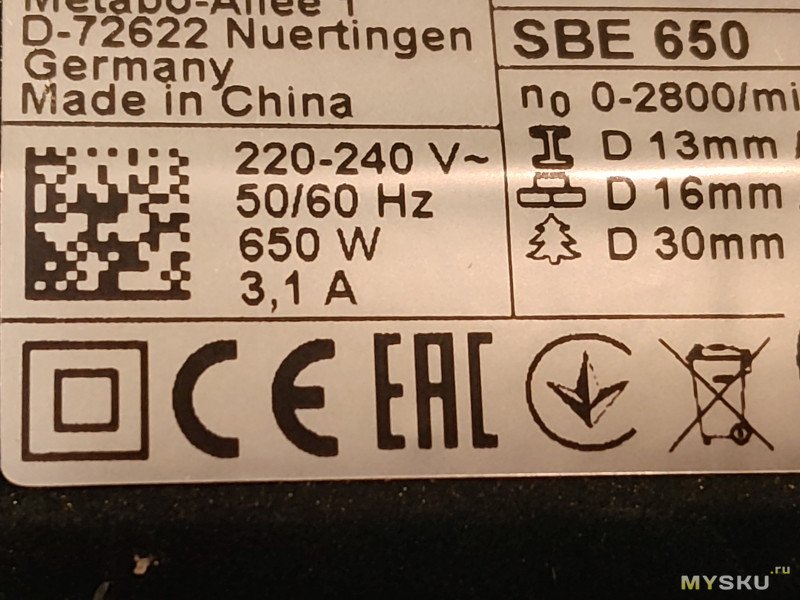

650W:

Далее будут фото на min, и на max:

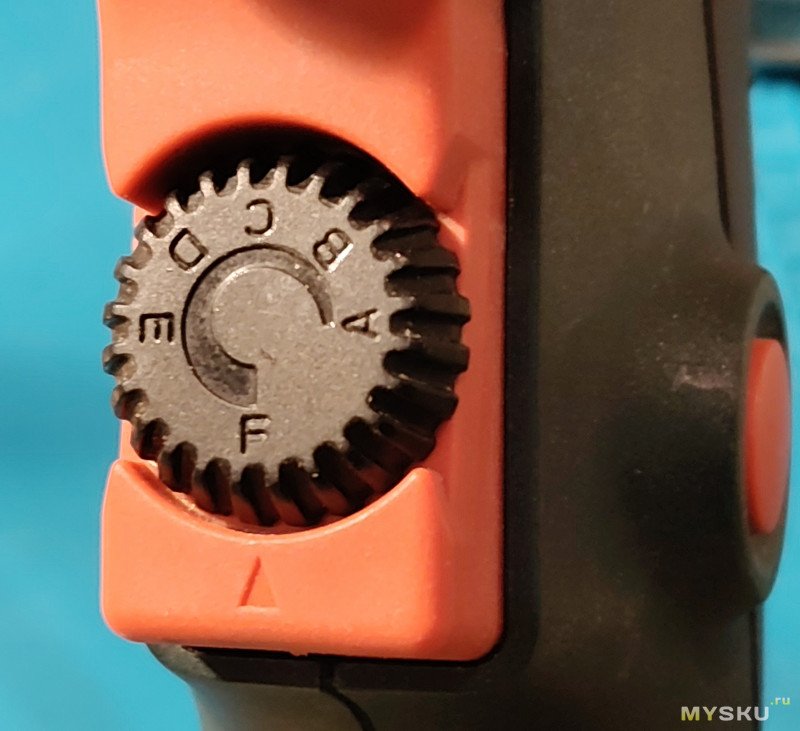

Понятно, я не ждал прям 650вт, есть некоторые тонкости в подсчётах, но и такие цифры немного удивили — это минимальные обороты:

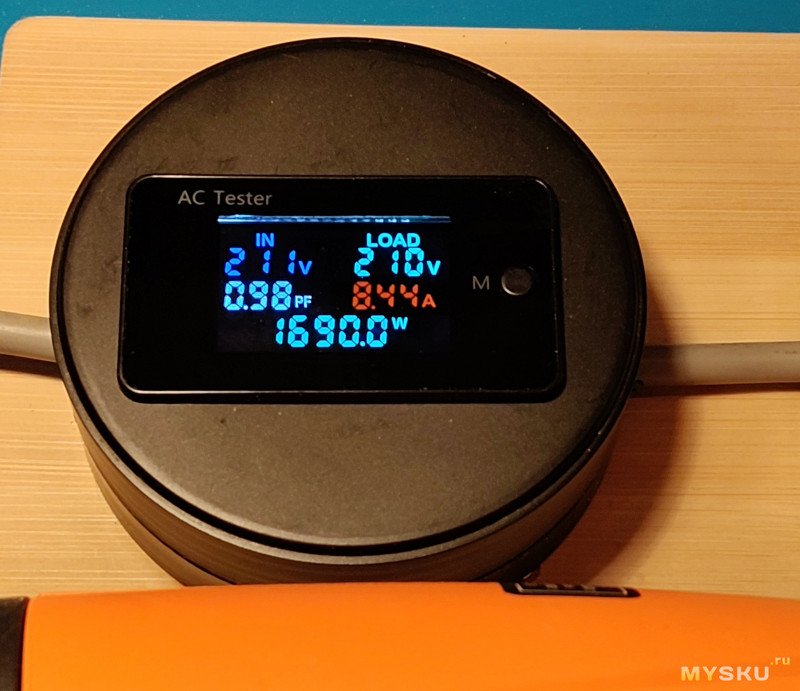

И максимальные (кпд меньше 50%, или я что-то не так делаю? о_О):

***

Выводы — тонкие, когда хотел ногтями (!) снять изоляцию побольше, что бы зацепить в vago, оторвал вместе с изоляцией и провод больше чем надо. Очень тонкие жилки, не магнитят кстати.
Для домашних экспериментов измеритель подошёл. В щиток ставить вряд ли решусь подобную конструкцию (тонкие провода), да и штатные счётчики работают.

Спасибо за внимание.
