"M28W ATX плата питания компьютерный адаптер питания модуль" - готовое решение, с корпусом и предохранителями в комплекте

Обзор адаптера для использования компьютерного блока питания вне ПК. Несколько напряжений на выбор + 2 х USB (и предохранители каждой линии).



Вообще у меня есть адаптер для БП АТХ, но там клеммы надо руками крутить и провода подгибать вокруг винтов.

Этот с колодками на винтах больше понравился, да и не видел его раньше, взял бы вместо того.

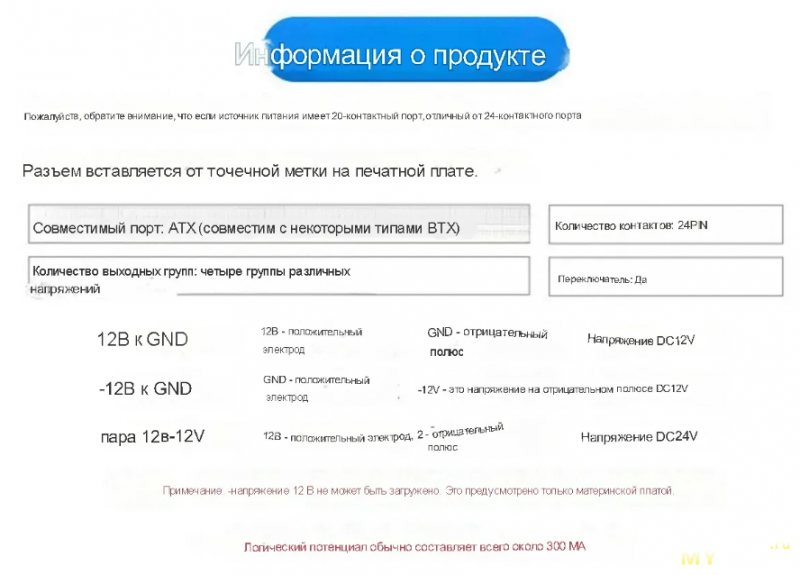

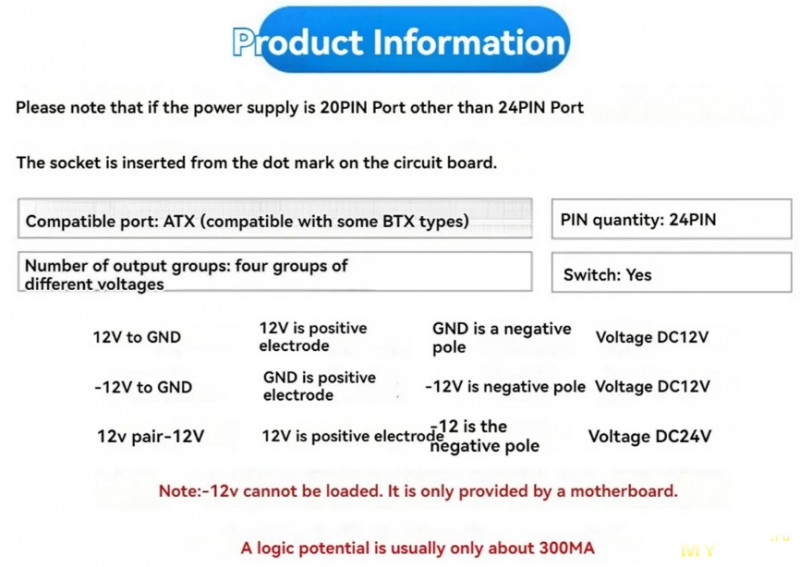

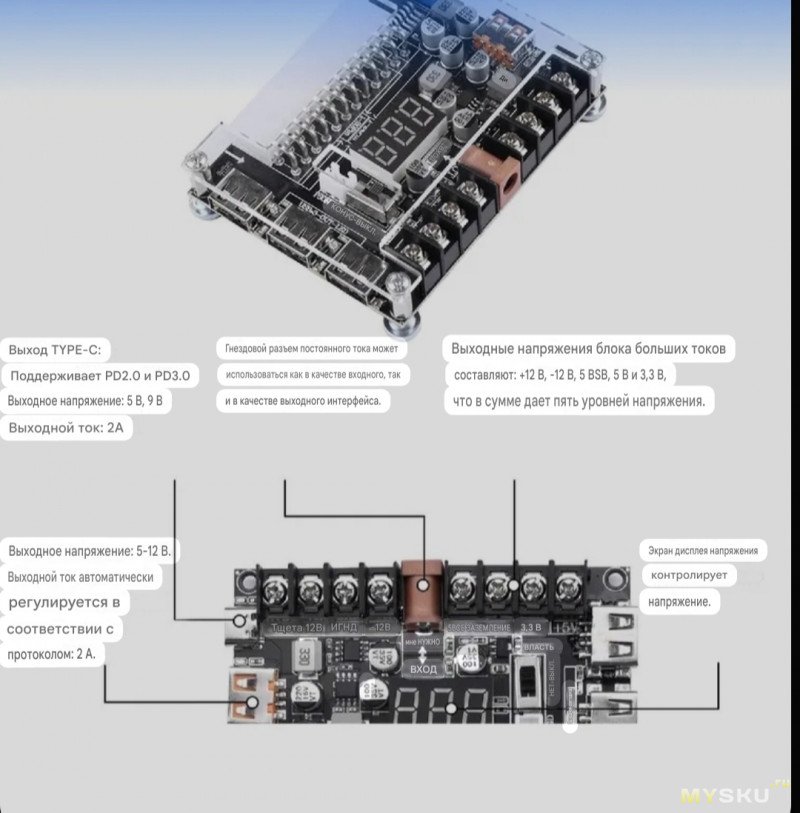

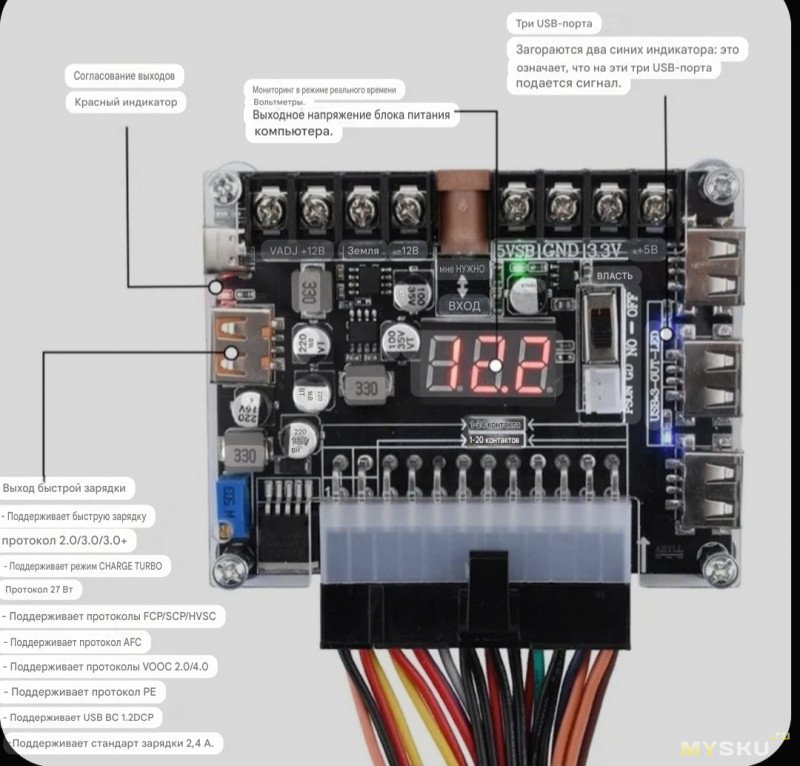

Характеристики (перевёл картинку):




Упаковка (17 х 15 х 3 см / 82 гр.):

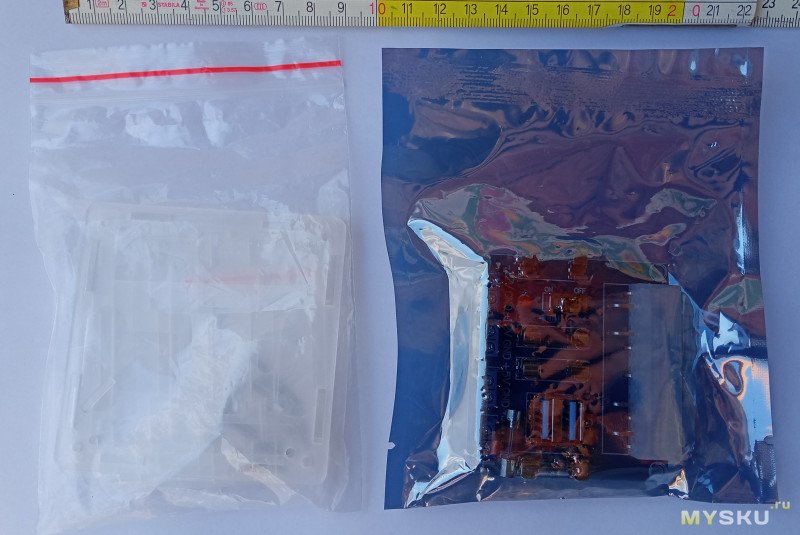

Внутри плотный пакет:

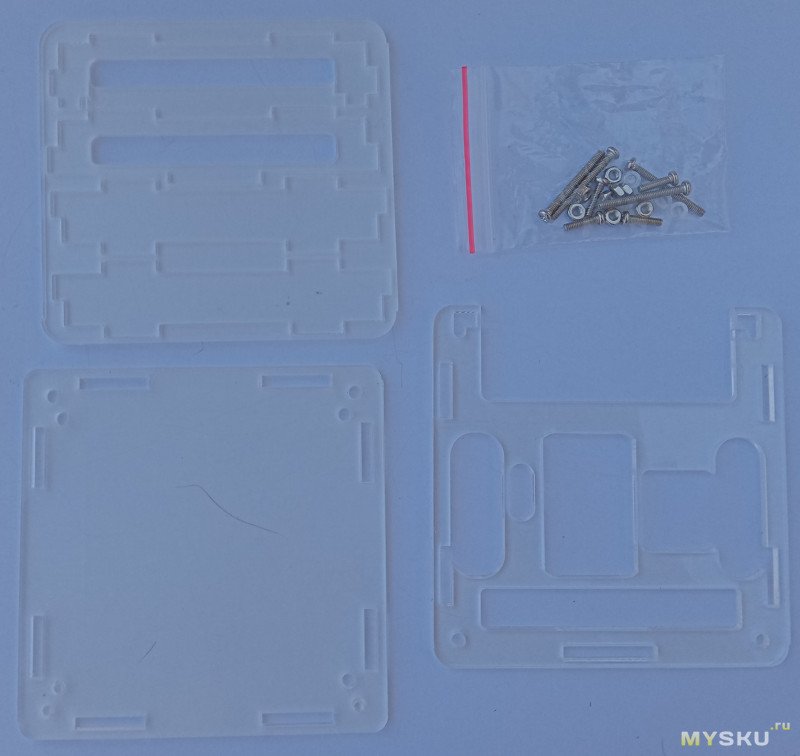

Внутри которого разобранный корпус и собранная плата:

Предохранители — 5AL250V:

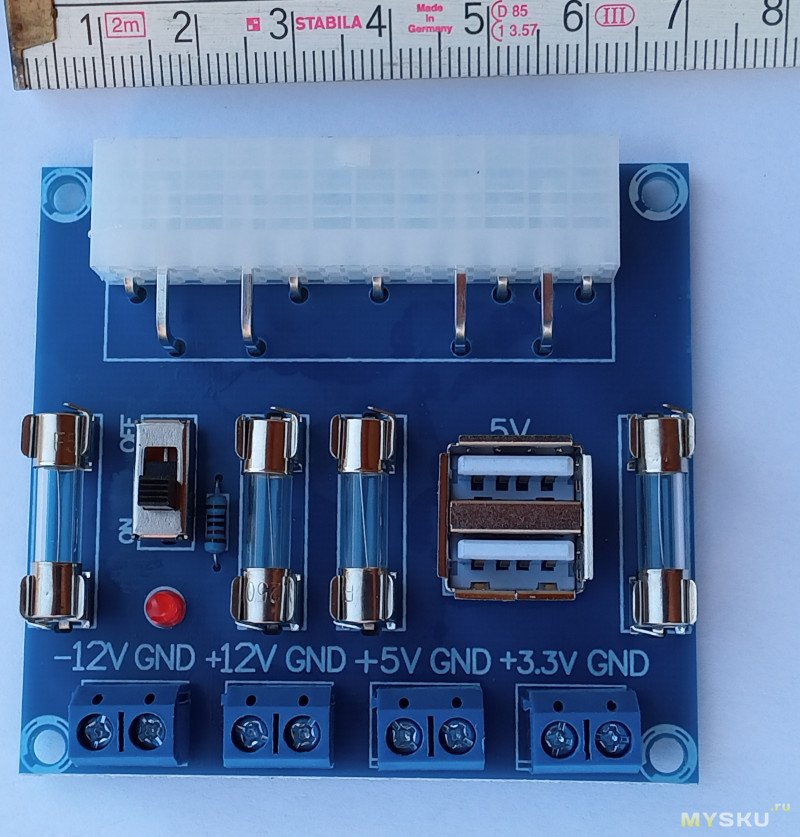

Кроме клемм, выключателя, светодиода и разъёма под питание от БП АТХ — на плате деталей нет.

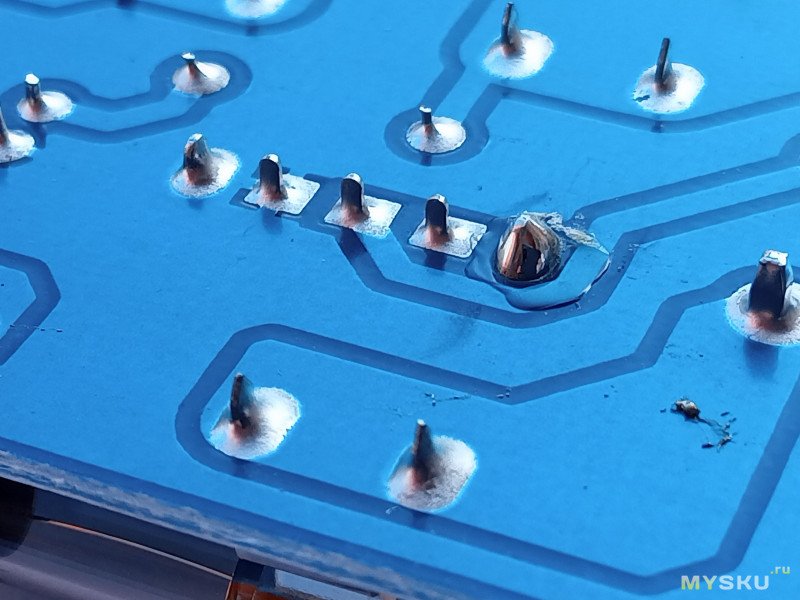

Пайка не моя))

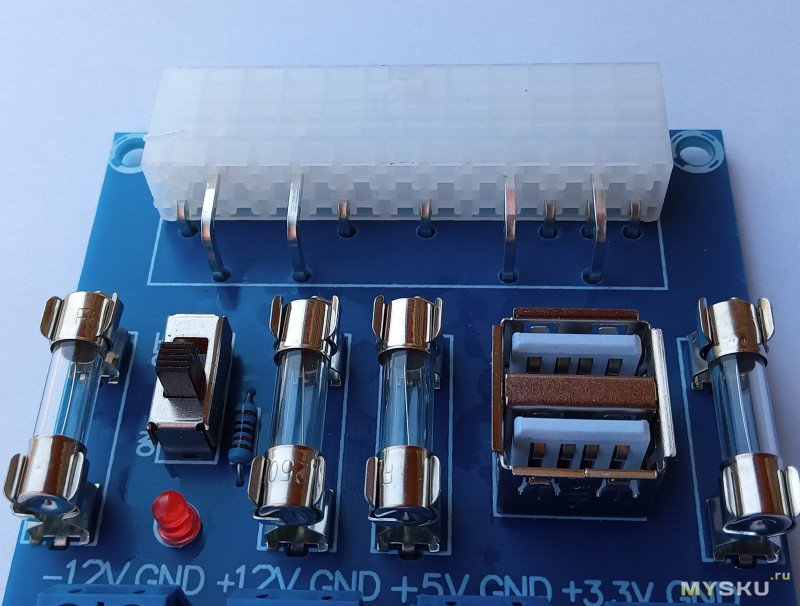

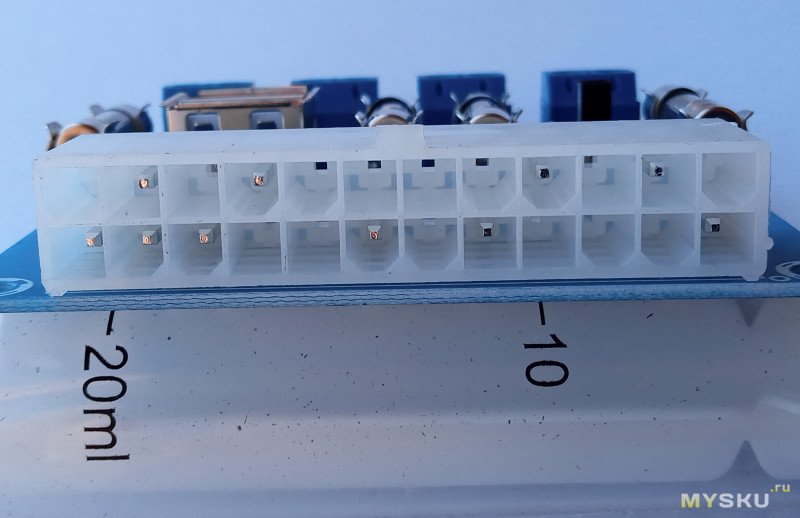

Как можно увидеть — контакты в разъёме не все установлены:
***

Корпус — оргстекло, матрицей и обклеен защитной матовой плёнкой:

Детали вынимаются не без труда, обрезка сверх чёткая:

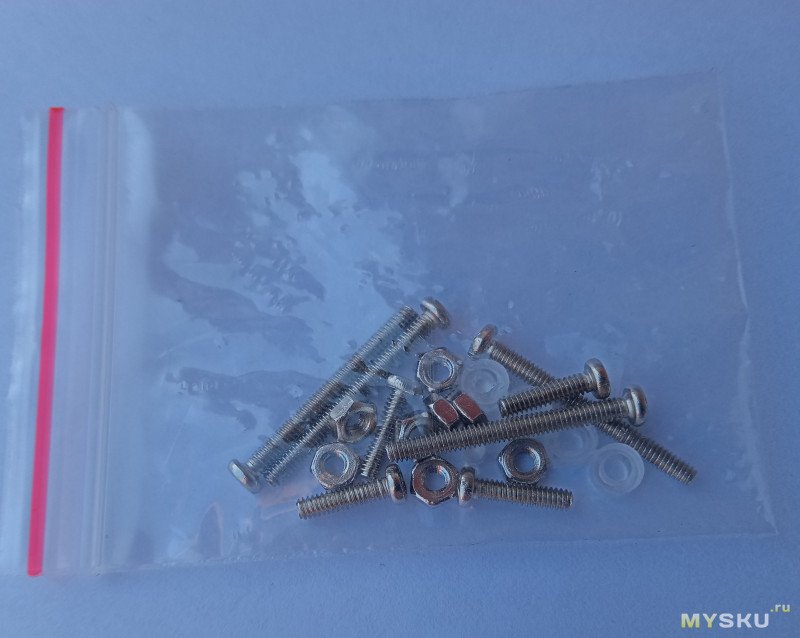

Комплект крепежа полный:

Плёнка приклеена довольно крепко, и края не торчат, но она есть:

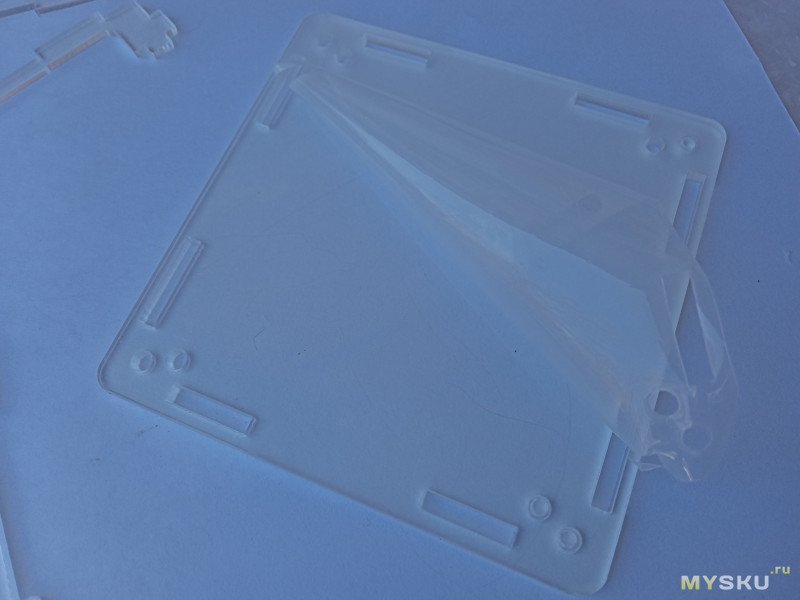

Отклеиваем:

Любители прозрачных корпусов у электроники оценят:

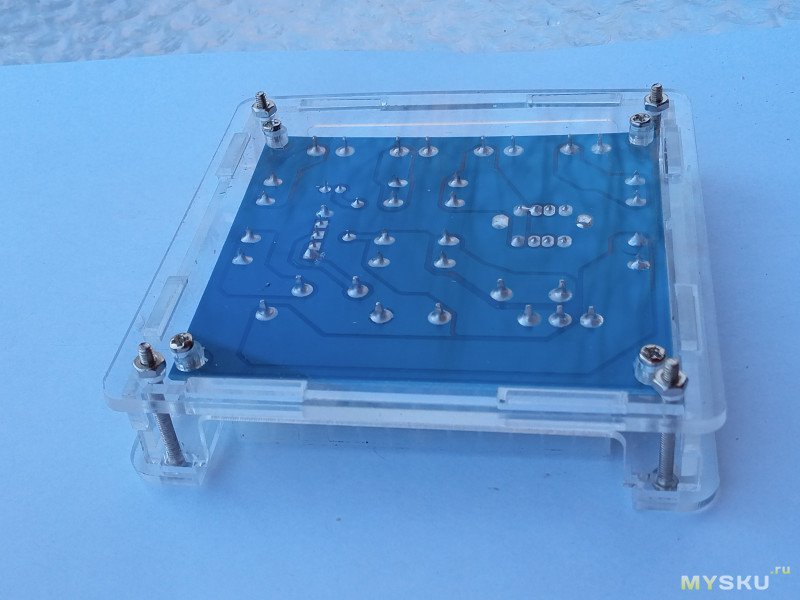

На фото не видно — без винтов эта конструкция шаткая критично:

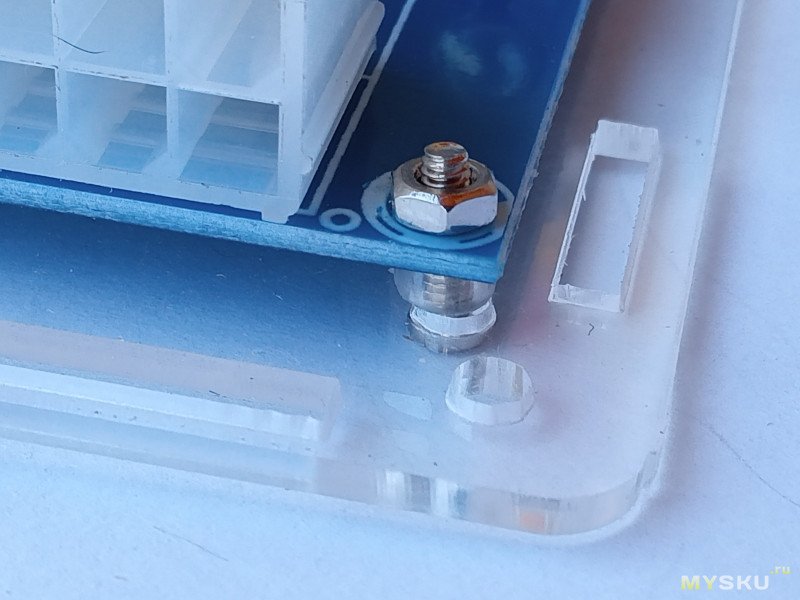

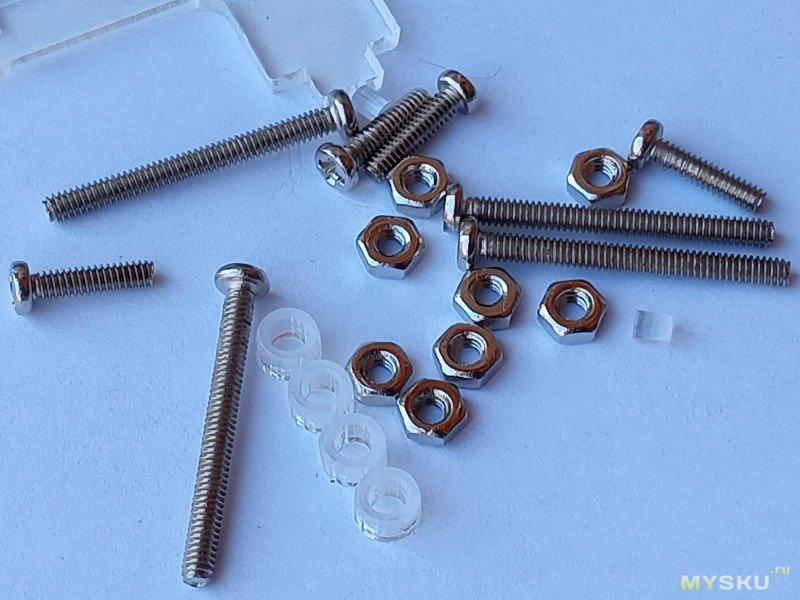

Крепёж — 4 длинных винта, 4 коротких, гайки и 4 втулки (между нижней стороной и платой ставить):

К сожалению — гайками только сверху, ибо винты шляпками проваливаются в отверстия платы, а гайки — нет):

Ножек не завезли, ну мне без надобности — скорее всего этот модуль будет либо редко использоваться, либо спрятан внутрь системного блока (для переделки того в индикатор+нагрузку+лбп):

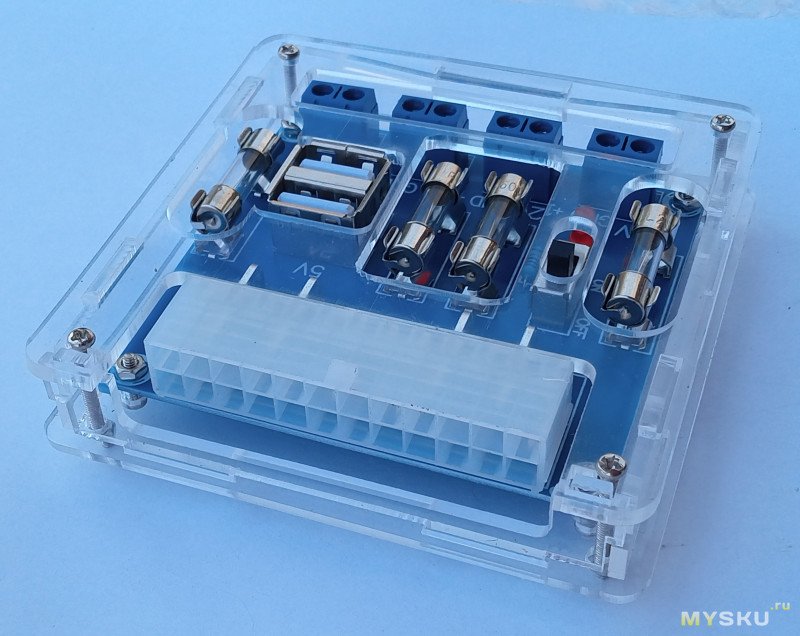

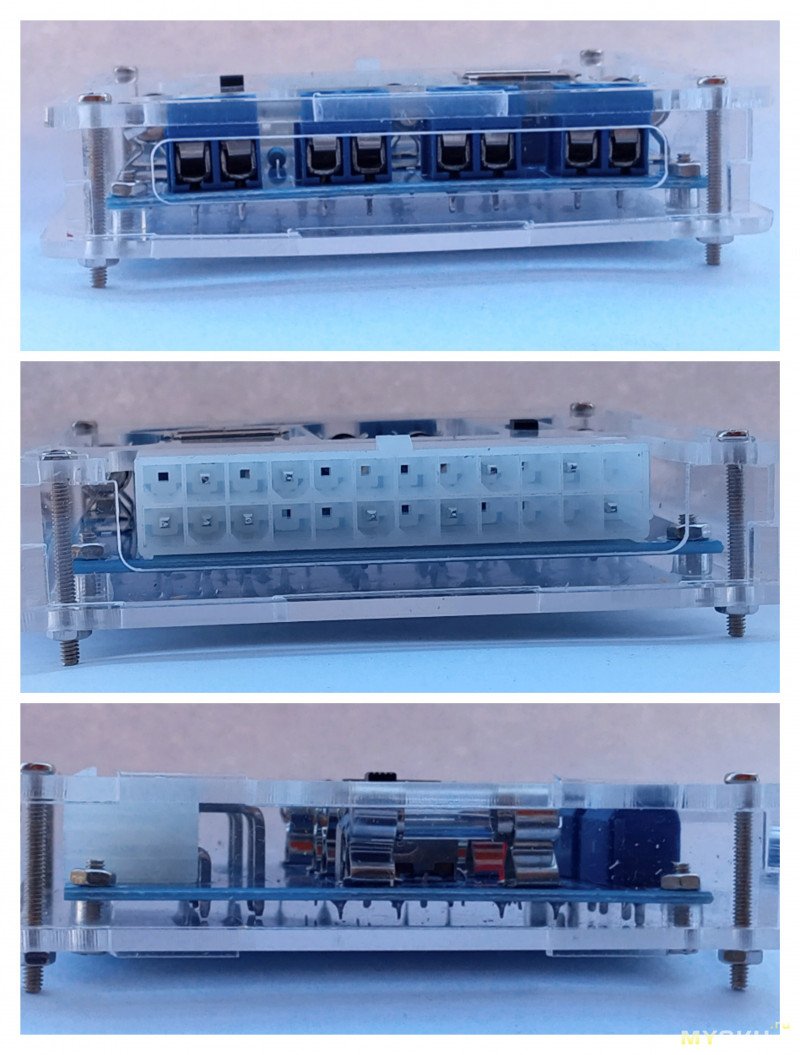

В собранном виде удобно — можно заменять предохранители без вскрытия корпуса:

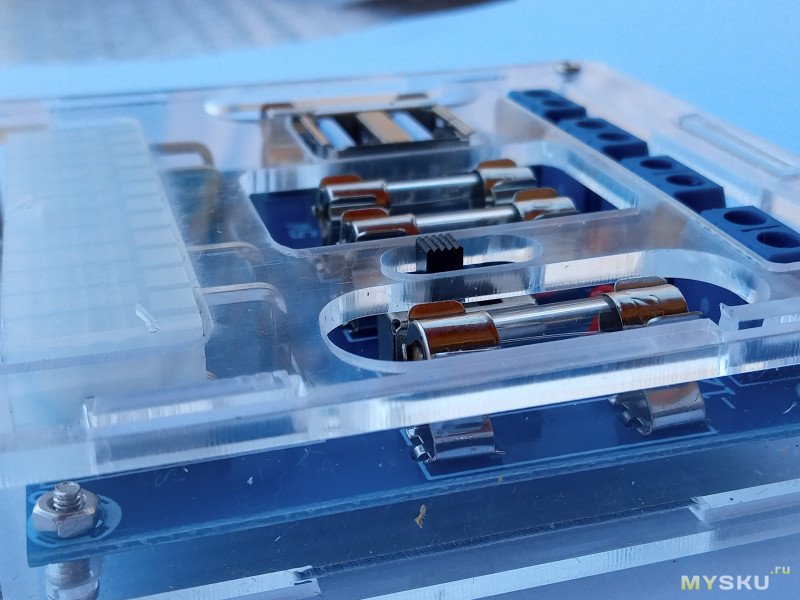

Рычажок выключателя торчит над поверхностью, удобно:

Кто не знал — выключатель нужен для включения вентилятора самого блока питания (эмулирует контрольный «контакт» от материнской платы).

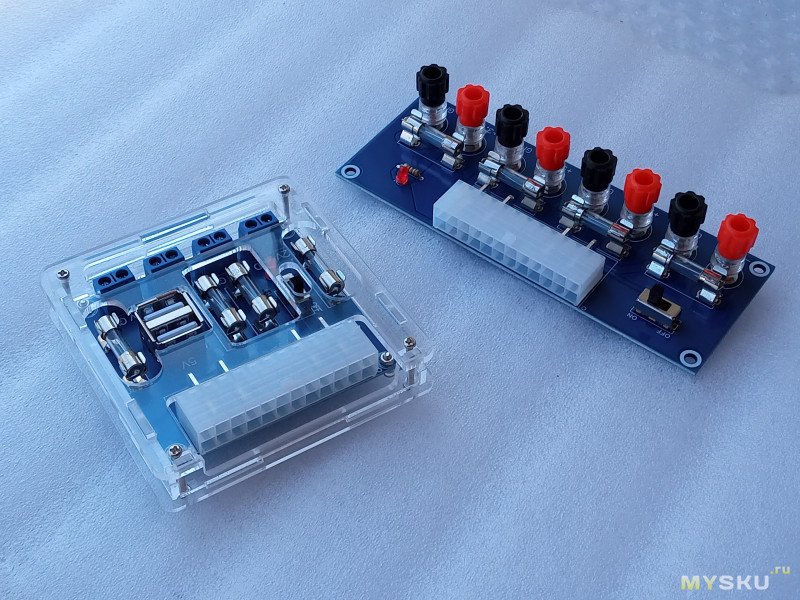

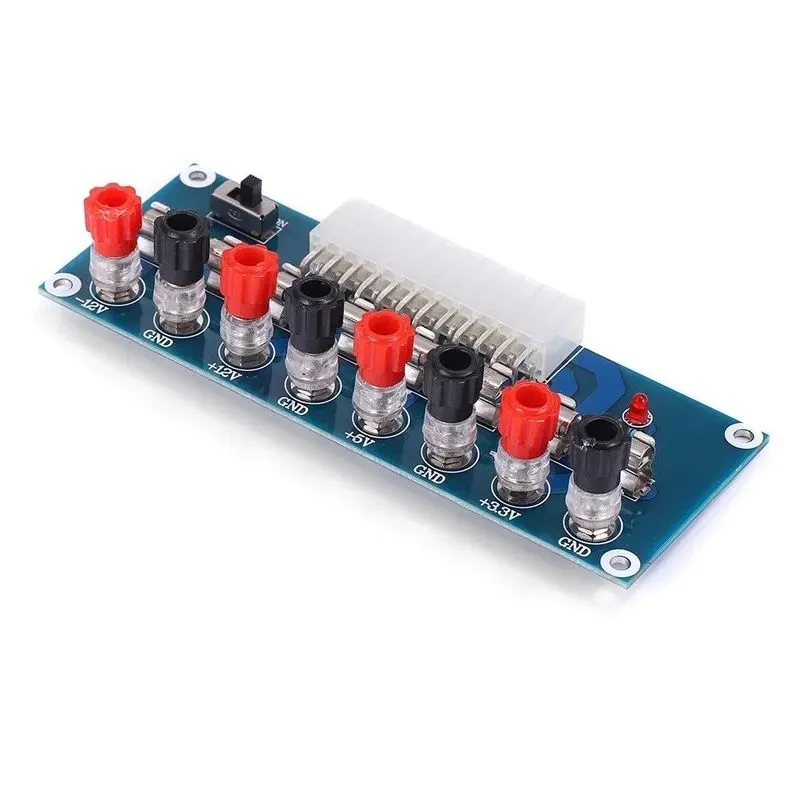

Сравнение с моим старым адаптером:

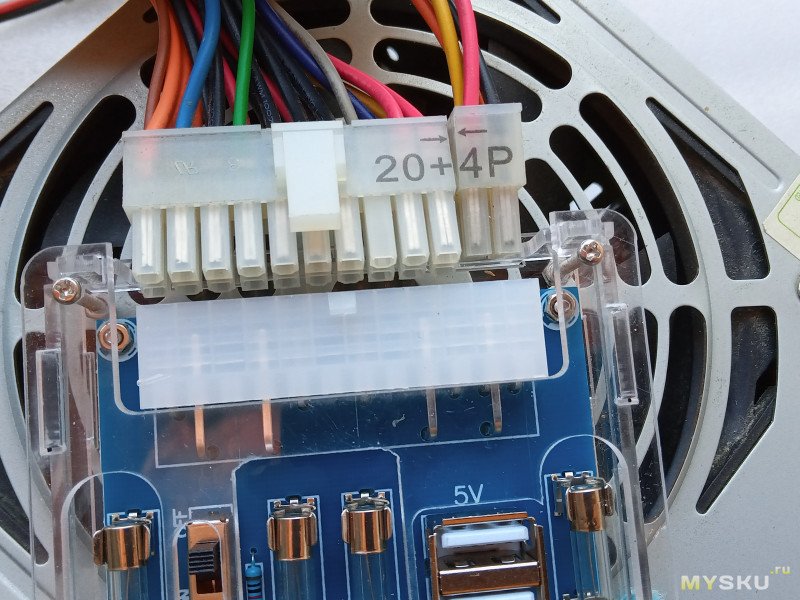

На странице товара чтот непонятное про разъём от БП (написано будто специально, не поймешь, то ли 20pin, толи 24), поэтому вижу тот случай, когда 2 фото лучше нескольких слов:
***

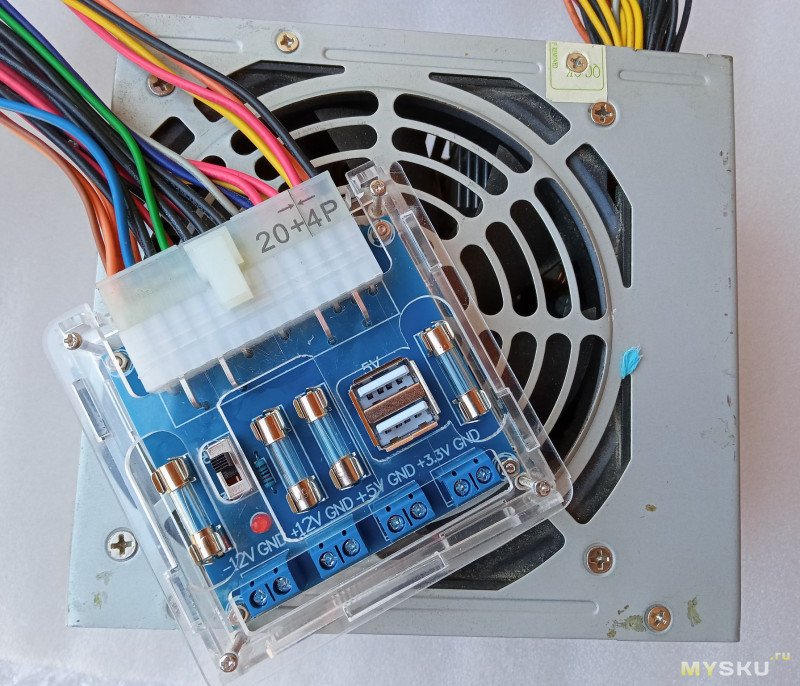

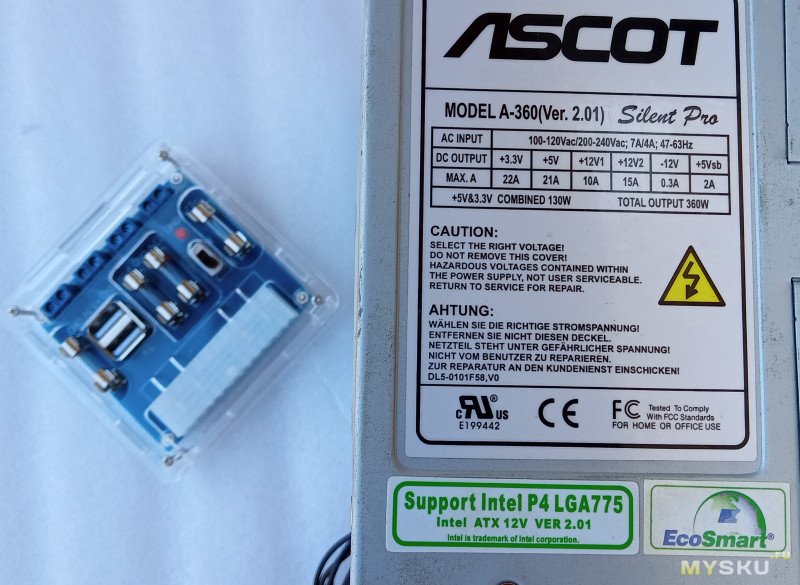

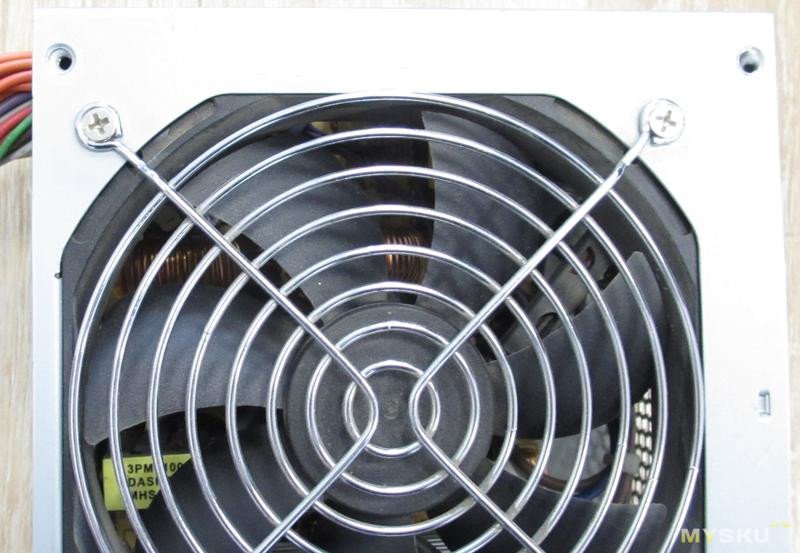

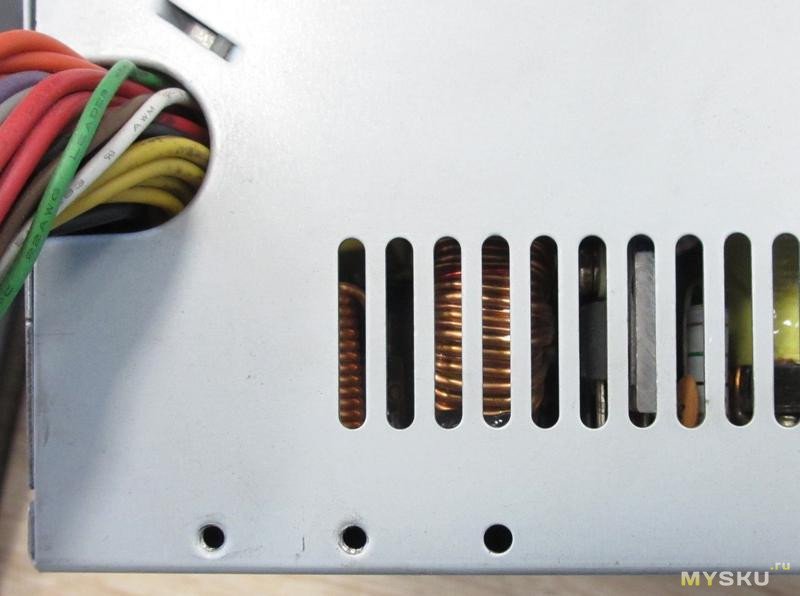

Блок питания — какой-то рандомный, от списанного системника (наверняка такие БП у многих есть не по одному):
… Блок питания Ascot A-360(Ver. 2.01) Silent PRO 360W…

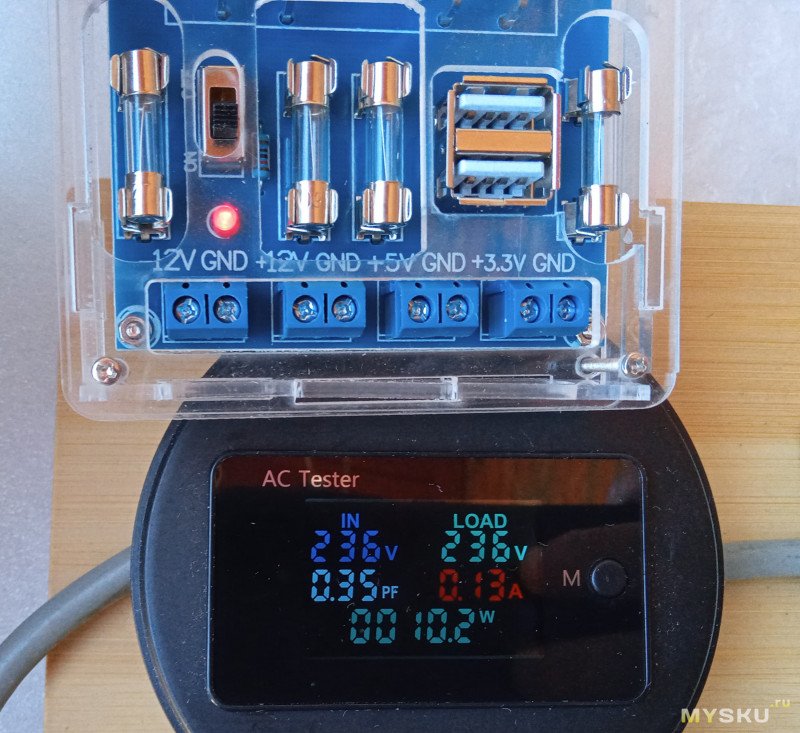

Без нагрузки (индикатор KOWSi KWS-AC305):

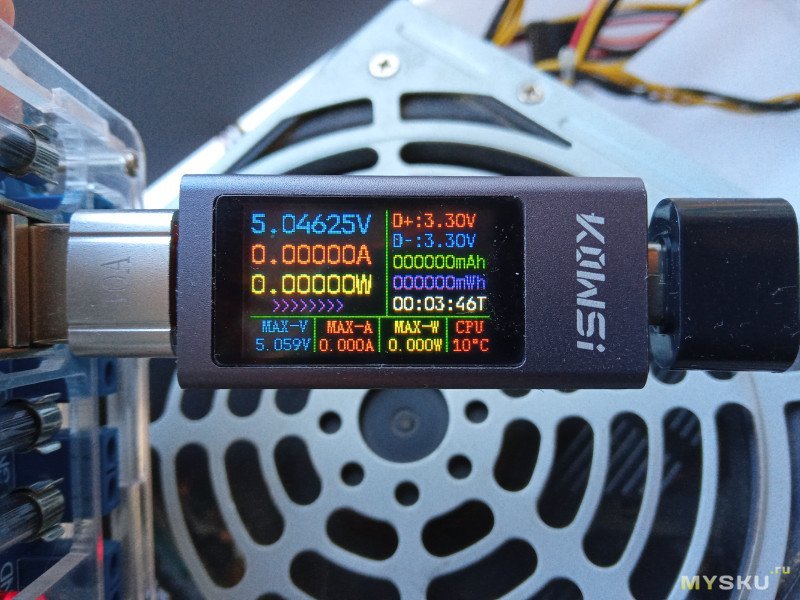

USB — тестер KOWSI KWS-2303C Type-C:

Известная нагрузка на двух резисторах,

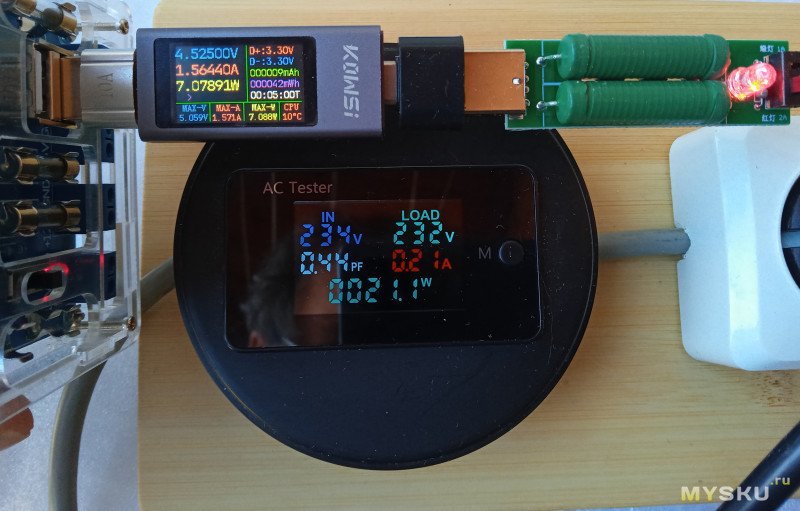

1А:

2А:

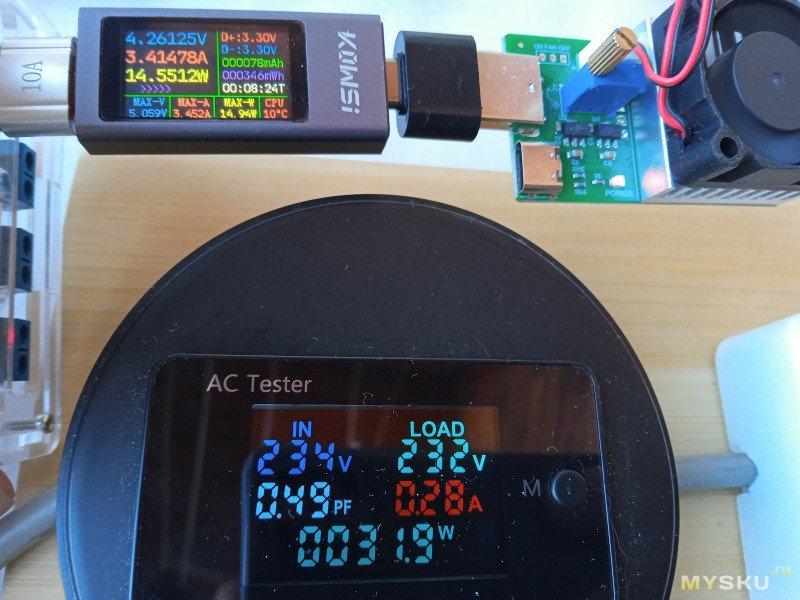

И...3,4А (про эту нагрузку тут писал):

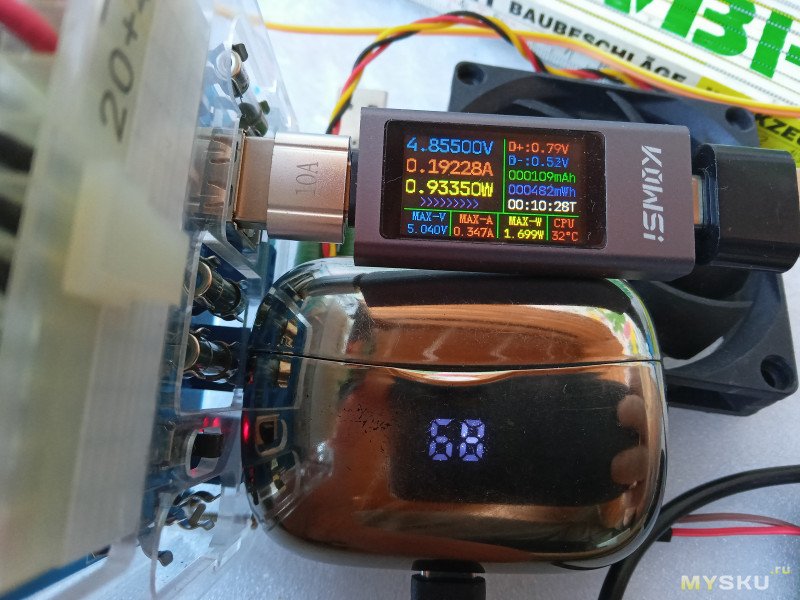

Кейс от Hoco EQ16 заряжает не спеша тоже:

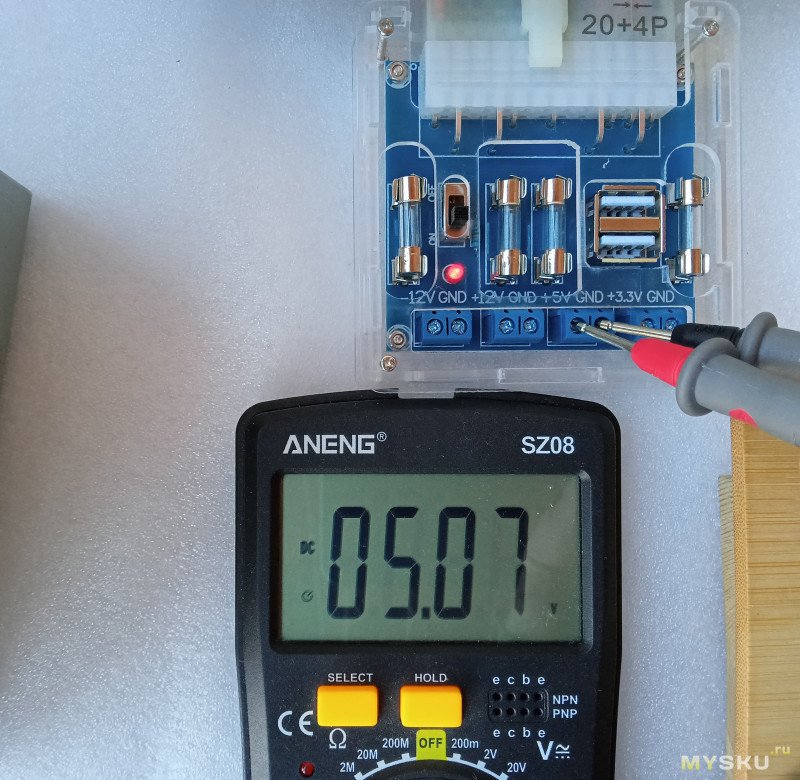

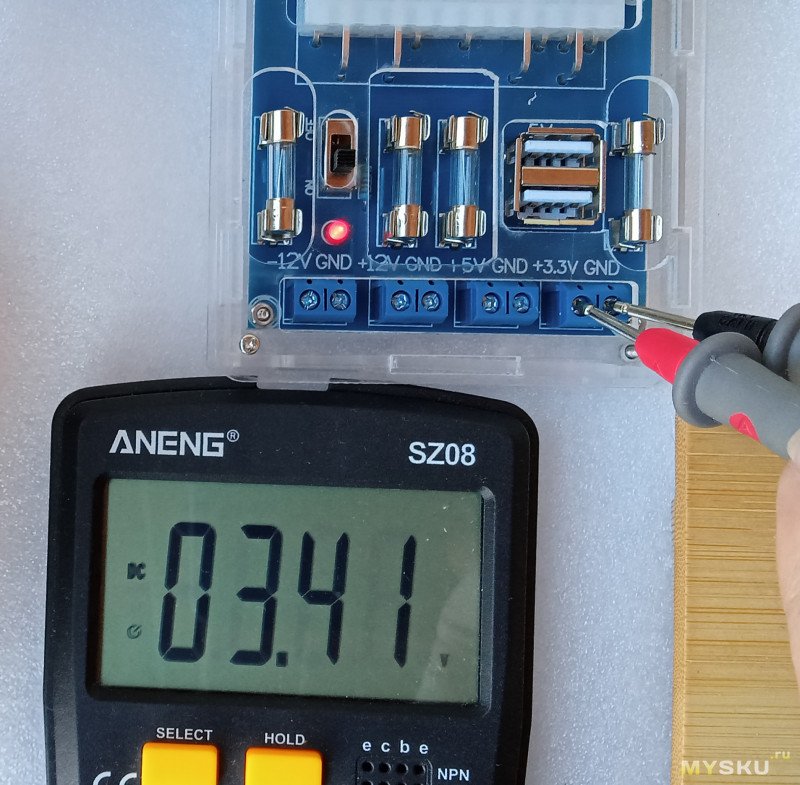

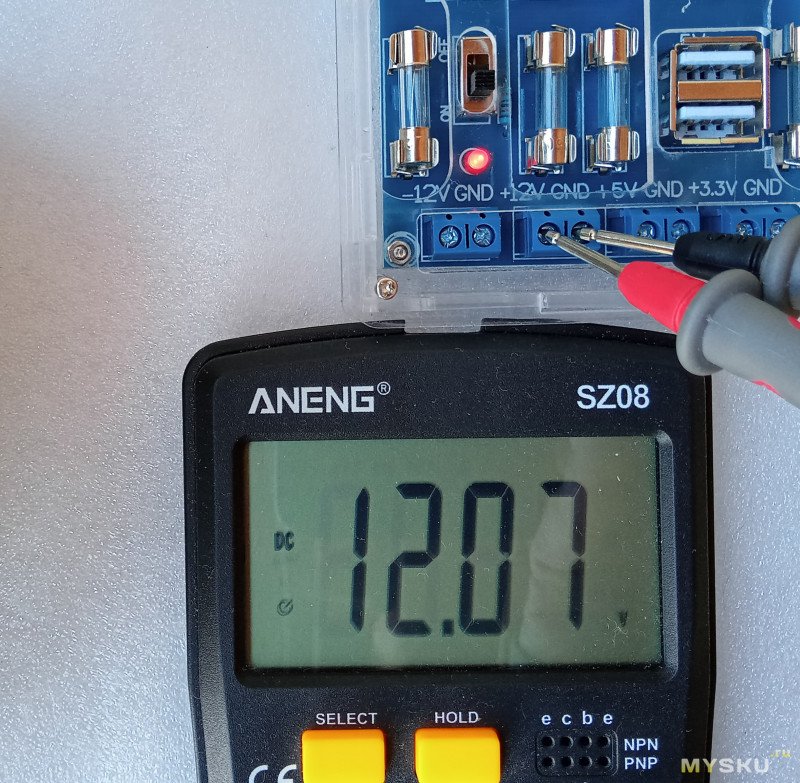

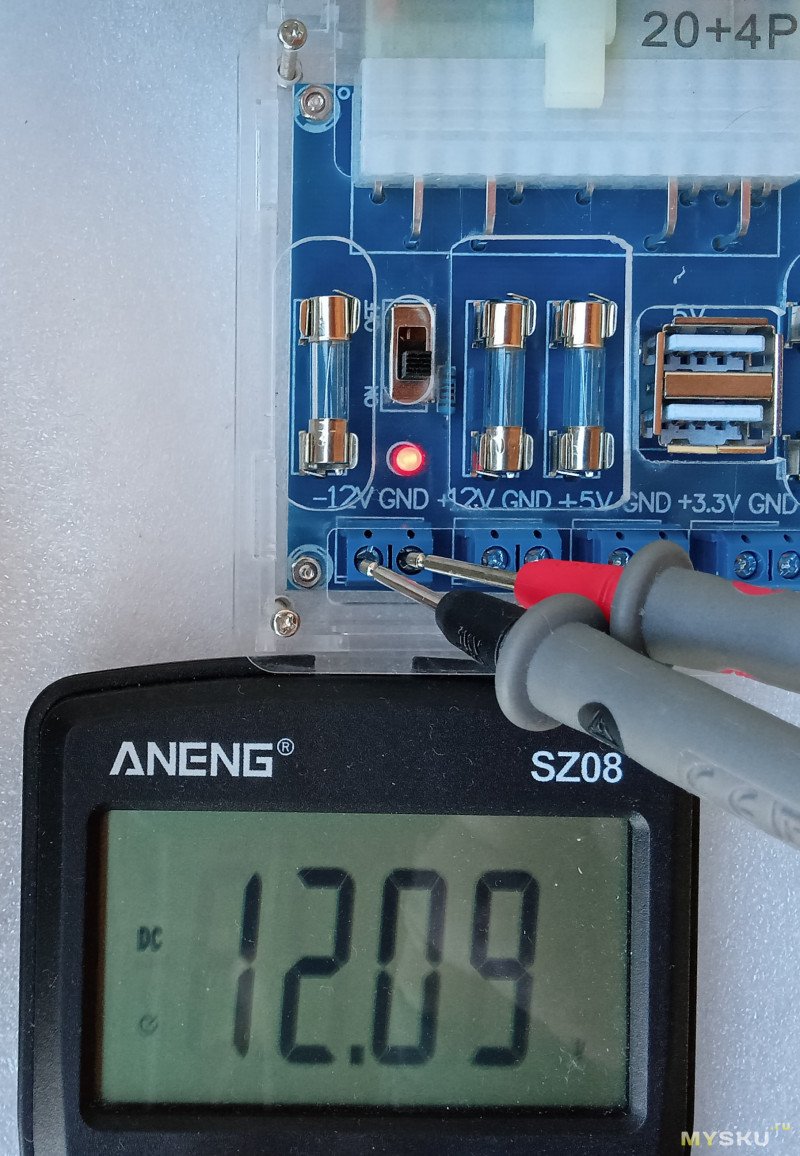

Проверка напряжения с помощью мультиметра ANENG SZ08:
***
***
***

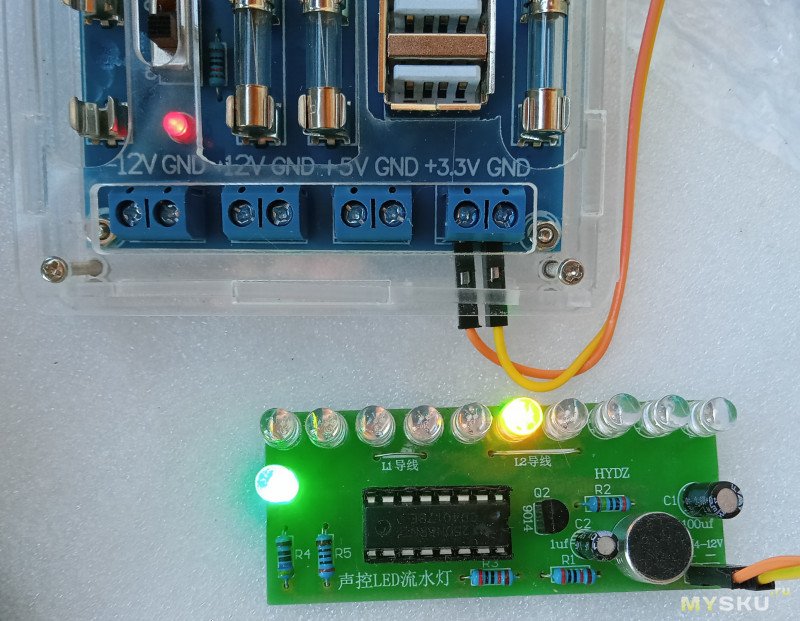

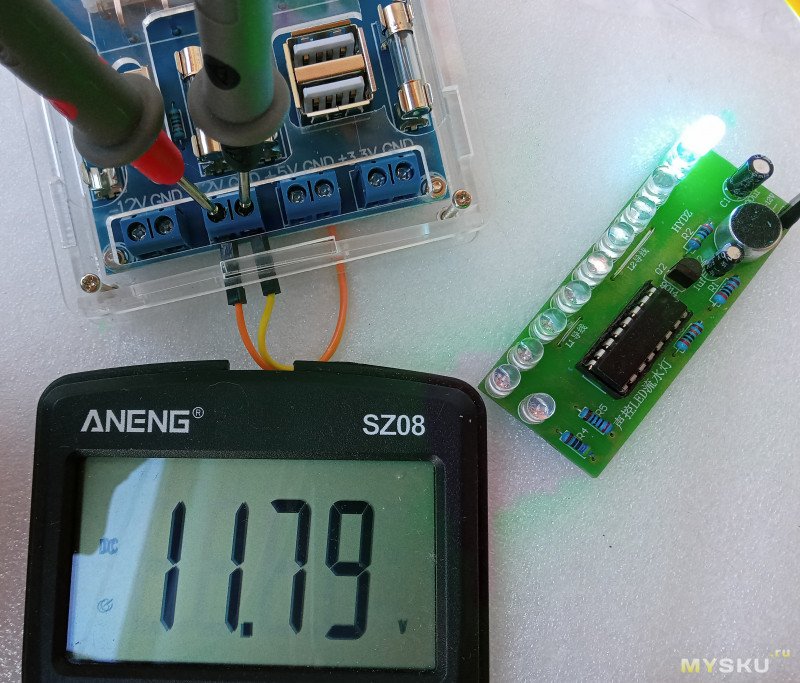

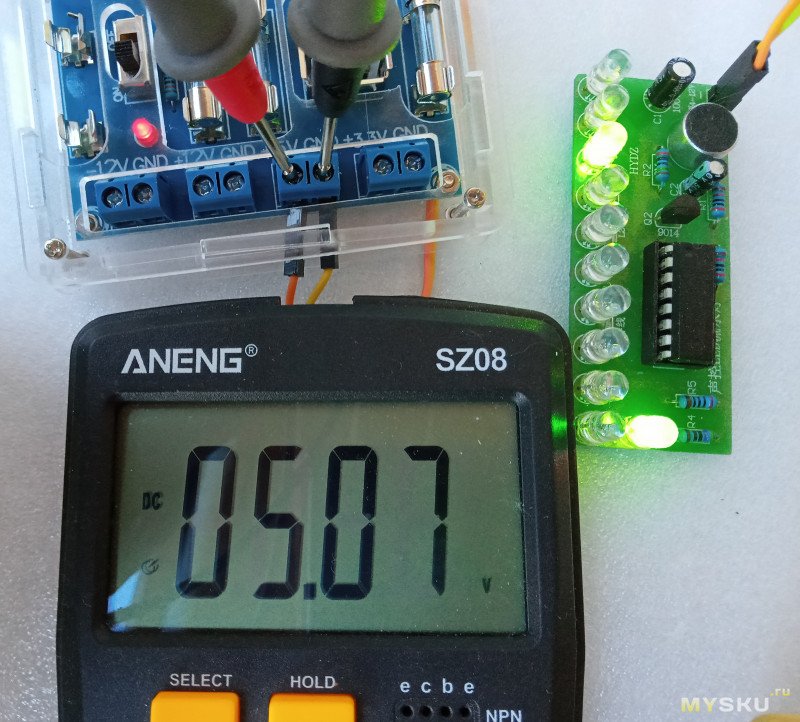

Светодиодный модуль — GREATZT CD4017:
***
***

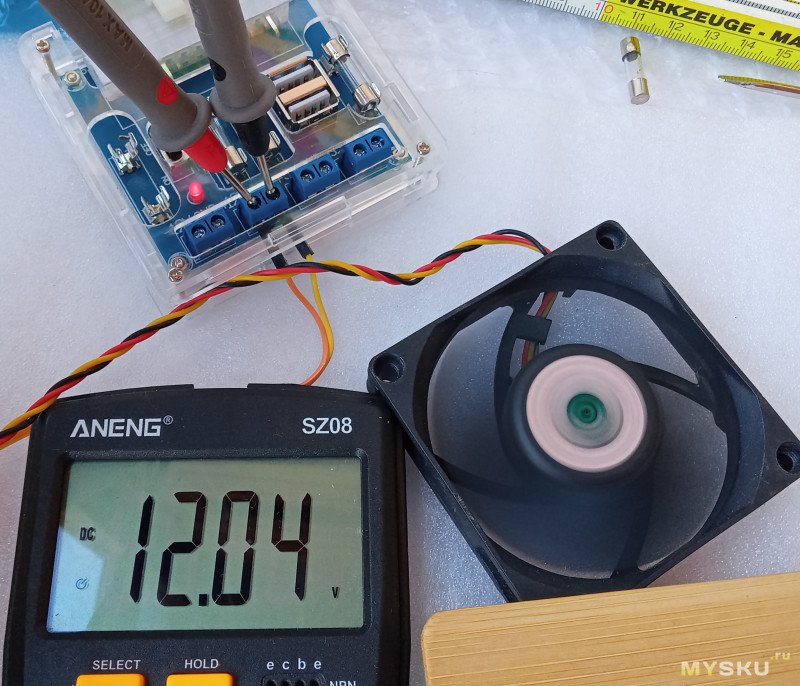

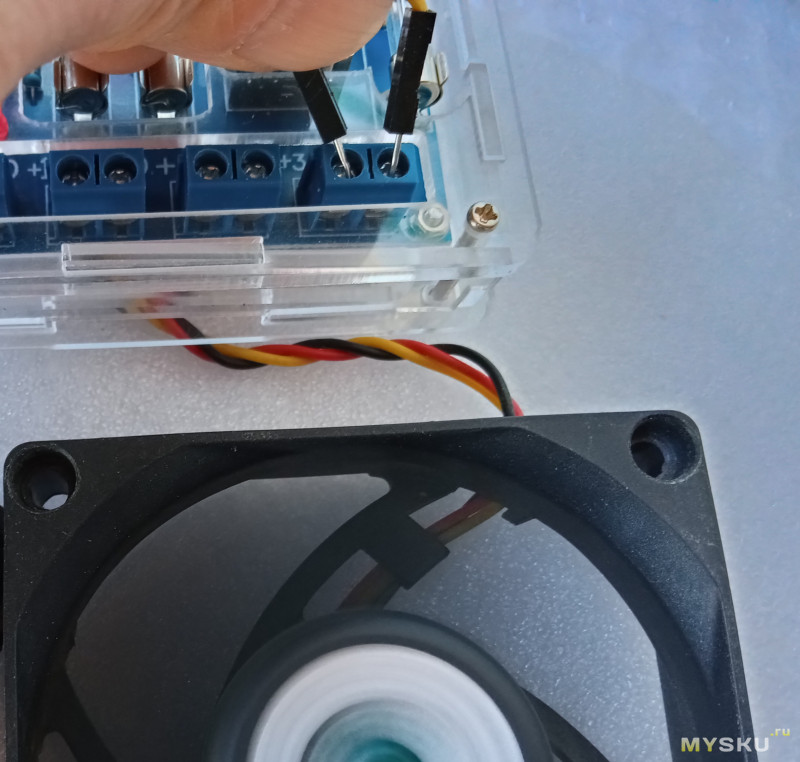

Вентилятор от процессорного кулера, 12V/0.12A:
***

***


✅ Итоговое — недорогой адаптер, позволяющий использовать ненужные блоки питания для нужных дел вне системного блока. Экономия на отдельном ЛБП (понятно, не «профи» уровня, хотя есть разные сценарии но там понадобится БП всё равно) + вклад в экологию (в масштабах планеты не существенный, конечно, но все таки, спасти один БП АТХ от свалки эт хорошо).

Доброго дня.
