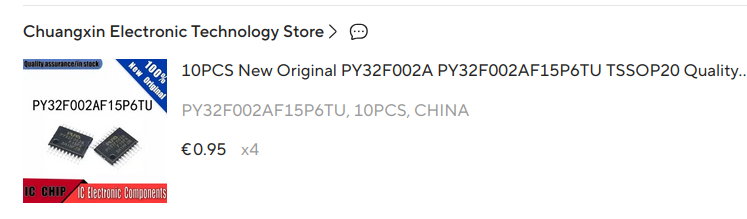

PY32F002A — Cortex-M0+ 32KB flash, 4KB RAM: ардуиним ниже плинтуса

#!/usr/bin/env python3
import argparse
import qrcode
from qrcode.image.styledpil import StyledPilImage
from qrcode.image.styles.moduledrawers import SquareModuleDrawer
import os
import sys
import zlib
import base64
import re
import warnings
from typing import List
from PIL import Image
import pyzbar.pyzbar as pyzbar

# Suppress warnings
warnings.filterwarnings("ignore")
os.environ['ZBAR_SILENT'] = '1'

def show_usage_instructions():
    print("""
QR File Encoder/Decoder Tool
===========================

Usage:
  To encode a file into QR code(s):
    qr_file.py encode -i <input_file> [-o <output_template>] [-v <version>] [-e <error_level>] [-b <box_size>]

  To decode QR code(s) back to a file:
    qr_file.py decode -i <input_qr> -o <output_file>

Options:
  encode:
    -i, --input       Input file to encode (required)
    -o, --output      Output template (default: output.png)
    -v, --version     Max QR version (1-40, optional)
    -e, --error       Error correction level (L,M,Q,H, default: L)
    -b, --box         QR module size in pixels (default: 10)

  decode:
    -i, --input       Input QR image (required)
    -o, --output      Output file name (required)

Examples:
  qr_file.py encode -i document.pdf -o doc_qr.png
  qr_file.py decode -i doc_qr.png -o restored.pdf

Note: For large files, multiple QR codes will be created automatically.
""")

def calculate_max_qr_size(version: int, error_correction: int) -> int:
    """Calculate maximum data size for specified version and error correction level"""
    capacity_table = {
        qrcode.constants.ERROR_CORRECT_L: [
            17, 32, 53, 78, 106, 134, 154, 192, 230, 271, 321, 367, 425, 458, 520, 586, 644, 718, 792, 858,
            929, 1003, 1091, 1171, 1273, 1367, 1465, 1528, 1628, 1732, 1840, 1952, 2068, 2188, 2303, 2431,
            2563, 2699, 2809, 2953
        ],
        qrcode.constants.ERROR_CORRECT_M: [
            14, 26, 42, 62, 84, 106, 122, 152, 180, 213, 251, 287, 331, 362, 412, 450, 504, 560, 624, 666,
            711, 779, 857, 911, 997, 1059, 1125, 1190, 1264, 1370, 1452, 1538, 1628, 1722, 1809, 1911, 1989,
            2099, 2213, 2331
        ],
        qrcode.constants.ERROR_CORRECT_Q: [
            11, 20, 32, 46, 60, 74, 86, 108, 130, 151, 177, 203, 241, 258, 292, 322, 364, 394, 442, 482,
            509, 565, 611, 661, 715, 751, 805, 868, 908, 982, 1030, 1112, 1168, 1228, 1283, 1351, 1423, 1499,
            1579, 1663
        ],
        qrcode.constants.ERROR_CORRECT_H: [
            7, 14, 24, 34, 44, 58, 64, 84, 98, 119, 137, 155, 177, 194, 220, 250, 280, 310, 338, 382,
            403, 439, 461, 511, 535, 593, 625, 658, 698, 742, 790, 842, 898, 958, 983, 1051, 1093, 1139, 1219, 1273
        ]
    }
    return capacity_table[error_correction][version-1] if version <= 40 else capacity_table[error_correction][-1]

def find_optimal_version(data_size: int, error_correction: int) -> int:
    """Find minimum QR version that can accommodate the data"""
    for version in range(1, 41):
        if data_size <= calculate_max_qr_size(version, error_correction):
            return version
    raise ValueError("Data too large for QR code (max version 40)")

def split_filename(filename: str) -> tuple:
    """Split filename into base name and number"""
    match = re.match(r'^(.*?)(\d+)?$', os.path.splitext(filename)[0])
    return match.group(1), int(match.group(2)) if match.group(2) else None

def encode_file(input_file: str, output_template: str, qr_version: int = None,
               error_correction: int = qrcode.constants.ERROR_CORRECT_L, box_size: int = 10):
    """Encode file into one or multiple QR codes"""
    with open(input_file, 'rb') as f:
        file_data = f.read()

    compressed_data = zlib.compress(file_data)
    encoded_data = base64.b64encode(compressed_data)

    max_chunk_size = calculate_max_qr_size(40, error_correction) - 10
    chunks = [encoded_data[i:i+max_chunk_size] for i in range(0, len(encoded_data), max_chunk_size)]

    if len(chunks) > 1:
        print(f"File too large, splitting into {len(chunks)} QR codes")

    for i, chunk in enumerate(chunks):
        chunk_with_meta = f"{i+1}/{len(chunks)}:".encode() + chunk
        optimal_version = find_optimal_version(len(chunk_with_meta), error_correction)
        if qr_version is not None:
            optimal_version = min(optimal_version, qr_version)

        qr = qrcode.QRCode(
            version=optimal_version,
            error_correction=error_correction,
            box_size=box_size,
        )

        qr.add_data(chunk_with_meta)
        qr.make(fit=True)

        img = qr.make_image(image_factory=StyledPilImage, module_drawer=SquareModuleDrawer())

        if len(chunks) > 1:
            base, ext = os.path.splitext(output_template)
            output_file = f"{base}{i+1:02d}{ext}"
        else:
            output_file = output_template

        img.save(output_file)
        print(f"Created QR code: {output_file} (version {optimal_version})")

def find_related_qr_files(base_file: str) -> List[str]:
    """Find all related QR files for assembly"""
    base, ext = os.path.splitext(base_file)
    base_name, _ = split_filename(os.path.basename(base))

    dir_path = os.path.dirname(base_file) or '.'
    pattern = re.compile(rf'^{re.escape(base_name)}(\d+){re.escape(ext)}$')

    related_files = []
    for f in os.listdir(dir_path):
        if pattern.match(f):
            related_files.append(os.path.join(dir_path, f))

    if not related_files:
        return [base_file]

    related_files.sort(key=lambda x: int(split_filename(os.path.basename(x))[1]))
    return related_files

def decode_file(input_file: str, output_file: str):
    """Decode one or multiple QR codes back to file"""
    qr_files = find_related_qr_files(input_file)
    print(f"Found {len(qr_files)} QR files to process")

    all_data = bytearray()
    total_parts = None

    for qr_file in qr_files:
        try:
            img = Image.open(qr_file)
            decoded = pyzbar.decode(img)

            if not decoded:
                raise ValueError(f"Failed to decode QR code: {qr_file}")

            data = decoded[0].data

            if b':' in data:
                meta, chunk = data.split(b':', 1)
                part_info = meta.decode().split('/')
                current_part = int(part_info[0])
                total_parts = int(part_info[1]) if total_parts is None else total_parts

                if total_parts != int(part_info[1]):
                    raise ValueError("Mismatch in QR code parts count")
            else:
                chunk = data
                if len(qr_files) > 1:
                    raise ValueError("Missing part number information in QR code")

            all_data.extend(chunk)
            print(f"Processed QR code: {qr_file}")

        except Exception as e:
            raise ValueError(f"Error processing {qr_file}: {str(e)}")

    if total_parts is not None and len(qr_files) != total_parts:
        raise ValueError(f"Found {len(qr_files)} parts, expected {total_parts}")

    try:
        compressed_data = base64.b64decode(all_data)
        file_data = zlib.decompress(compressed_data)

        with open(output_file, 'wb') as f:
            f.write(file_data)

        print(f"\nFile successfully restored: {output_file}")
        print(f"File size: {len(file_data)} bytes")

    except Exception as e:
        raise ValueError(f"Error decoding data: {str(e)}")

def main():
    # Show instructions if no arguments provided
    if len(sys.argv) == 1:
        show_usage_instructions()
        sys.exit(0)

    parser = argparse.ArgumentParser(description='Convert file to QR code(s) and back', add_help=False)
    subparsers = parser.add_subparsers(dest='command', required=True)

    encode_parser = subparsers.add_parser('encode', help='Convert file to QR code(s)')
    encode_parser.add_argument('-i', '--input', required=True, help='Input file')
    encode_parser.add_argument('-o', '--output', default='output.png',
                             help='Output image template')
    encode_parser.add_argument('-v', '--version', type=int,
                             help='Max QR code version (1-40)')
    encode_parser.add_argument('-e', '--error', default='L', choices=['L', 'M', 'Q', 'H'],
                             help='Error correction level (L, M, Q, H)')
    encode_parser.add_argument('-b', '--box', type=int, default=10, help='QR module size')

    decode_parser = subparsers.add_parser('decode', help='Convert QR code(s) back to file')
    decode_parser.add_argument('-i', '--input', required=True,
                             help='Input QR image file')
    decode_parser.add_argument('-o', '--output', required=True, help='Output file name')

    # Add help option manually
    parser.add_argument('-h', '--help', action='help', default=argparse.SUPPRESS,
                      help='Show this help message and exit')

    args = parser.parse_args()

    error_mapping = {
        'L': qrcode.constants.ERROR_CORRECT_L,
        'M': qrcode.constants.ERROR_CORRECT_M,
        'Q': qrcode.constants.ERROR_CORRECT_Q,
        'H': qrcode.constants.ERROR_CORRECT_H
    }

    try:
        if args.command == 'encode':
            encode_file(
                args.input,
                args.output,
                qr_version=args.version,
                error_correction=error_mapping[args.error],
                box_size=args.box
            )
        elif args.command == 'decode':
            decode_file(args.input, args.output)
    except Exception as e:
        print(f"Error: {e}", file=sys.stderr)
        sys.exit(1)

if __name__ == '__main__':
    main()

#include "py32f002ax5.h"



void Delay(uint32_t count)
{
  while (count--)  __NOP();
}

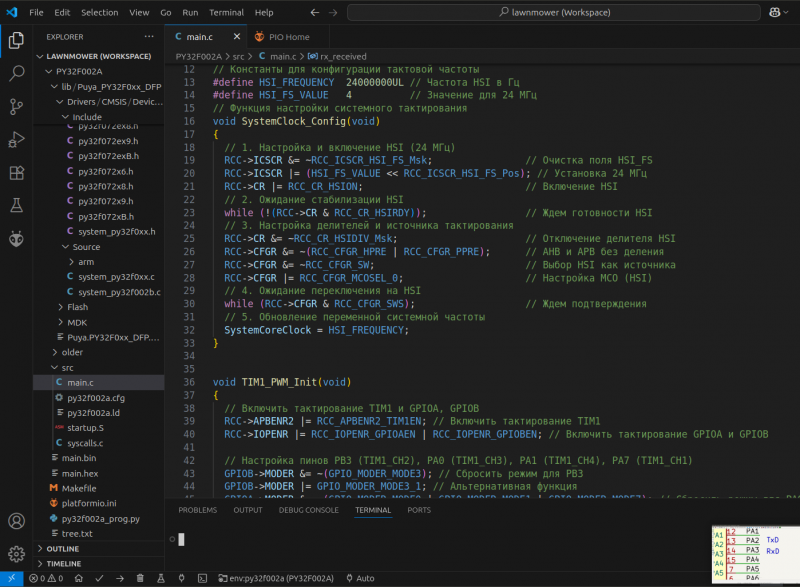

// Константы для конфигурации тактовой частоты
#define HSI_FREQUENCY  24000000UL // Частота HSI в Гц
#define HSI_FS_VALUE   4          // Значение для 24 МГц
// Функция настройки системного тактирования
void SystemClock_Config(void)
{
  // 1. Настройка и включение HSI (24 МГц)
  RCC->ICSCR &= ~RCC_ICSCR_HSI_FS_Msk;                // Очистка поля HSI_FS
  RCC->ICSCR |= (HSI_FS_VALUE << RCC_ICSCR_HSI_FS_Pos); // Установка 24 МГц
  RCC->CR |= RCC_CR_HSION;                            // Включение HSI
  // 2. Ожидание стабилизации HSI
  while (!(RCC->CR & RCC_CR_HSIRDY));                 // Ждем готовности HSI
  // 3. Настройка делителей и источника тактирования
  RCC->CR &= ~RCC_CR_HSIDIV_Msk;                      // Отключение делителя HSI
  RCC->CFGR &= ~(RCC_CFGR_HPRE | RCC_CFGR_PPRE);      // AHB и APB без деления
  RCC->CFGR &= ~RCC_CFGR_SW;                          // Выбор HSI как источника
  RCC->CFGR |= RCC_CFGR_MCOSEL_0;                     // Настройка MCO (HSI)
  // 4. Ожидание переключения на HSI
  while (RCC->CFGR & RCC_CFGR_SWS);                   // Ждем подтверждения
  // 5. Обновление переменной системной частоты
  SystemCoreClock = HSI_FREQUENCY;
}


void TIM1_PWM_Init(void)
{
  // Включить тактирование TIM1 и GPIOA, GPIOB
  RCC->APBENR2 |= RCC_APBENR2_TIM1EN; // Включить тактирование TIM1
  RCC->IOPENR |= RCC_IOPENR_GPIOAEN | RCC_IOPENR_GPIOBEN; // Включить тактирование GPIOA и GPIOB

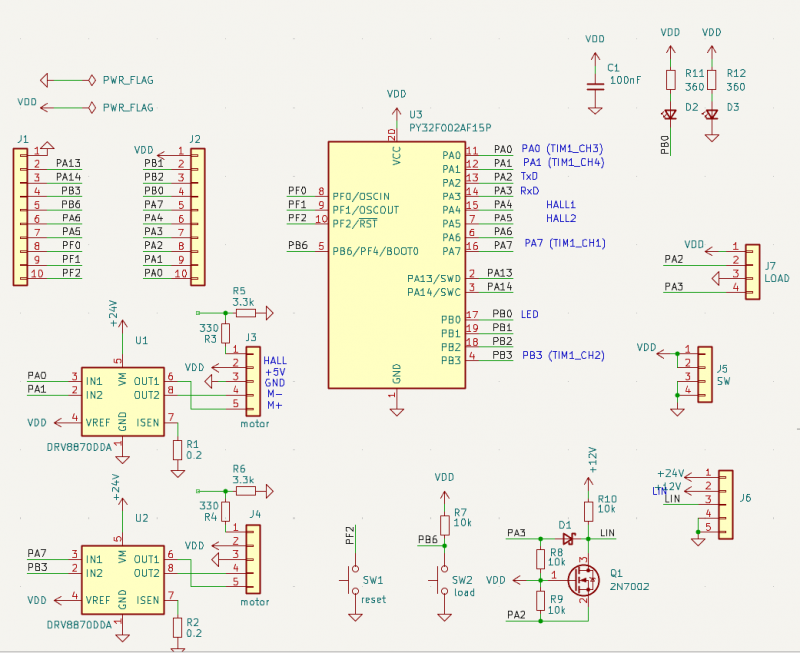

  // Настройка пинов PB3 (TIM1_CH2), PA0 (TIM1_CH3), PA1 (TIM1_CH4), PA7 (TIM1_CH1)
  GPIOB->MODER &= ~(GPIO_MODER_MODE3); // Сбросить режим для PB3
  GPIOB->MODER |= GPIO_MODER_MODE3_1; // Альтернативная функция
  GPIOA->MODER &= ~(GPIO_MODER_MODE0 | GPIO_MODER_MODE1 | GPIO_MODER_MODE7); // Сбросить режим для PA0, PA1, PA7
  GPIOA->MODER |= (GPIO_MODER_MODE0_1 | GPIO_MODER_MODE1_1 | GPIO_MODER_MODE7_1); // Альтернативная функция

  GPIOB->AFR[0] &= ~GPIO_AFRL_AFSEL3; // Сбросить AF для PB3
  GPIOB->AFR[0] |= (1 << GPIO_AFRL_AFSEL3_Pos); // AF1 для TIM1_CH2

  GPIOA->AFR[0] &= ~(GPIO_AFRL_AFSEL0 | GPIO_AFRL_AFSEL1 | GPIO_AFRL_AFSEL7); // Сбросить AF для PA0, PA1, PA7
  // AF13 для TIM1_CH3, AF13 для TIM1_CH4,  AF2 для TIM1_CH1N
  GPIOA->AFR[0] |= (13 << GPIO_AFRL_AFSEL0_Pos) | (13 << GPIO_AFRL_AFSEL1_Pos) | (2 << GPIO_AFRL_AFSEL7_Pos);

  // Настройка TIM1 для PWM 16 кГц
  TIM1->ARR = 1499; // Период для 16 кГц при 24 МГц (24,000,000 / 16,000 - 1)
  TIM1->PSC = 0; // Предделитель = 1 (без деления)

  // Настройка PWM режима для каналов 1, 2, 3, 4
  TIM1->CCMR1 &= ~(TIM_CCMR1_OC1M | TIM_CCMR1_OC2M); // Сбросить режимы каналов 1 и 2
  TIM1->CCMR1 |= (TIM_CCMR1_OC1M_1 | TIM_CCMR1_OC1M_2 | TIM_CCMR1_OC1PE); // PWM Mode 1 + предзагрузка для CH1
  TIM1->CCMR1 |= (TIM_CCMR1_OC2M_1 | TIM_CCMR1_OC2M_2 | TIM_CCMR1_OC2PE); // PWM Mode 1 + предзагрузка для CH2
  TIM1->CCMR2 &= ~(TIM_CCMR2_OC3M | TIM_CCMR2_OC4M); // Сбросить режимы каналов 3 и 4
  TIM1->CCMR2 |= (TIM_CCMR2_OC3M_1 | TIM_CCMR2_OC3M_2 | TIM_CCMR2_OC3PE); // PWM Mode 1 + предзагрузка для CH3
  TIM1->CCMR2 |= (TIM_CCMR2_OC4M_1 | TIM_CCMR2_OC4M_2 | TIM_CCMR2_OC4PE); // PWM Mode 1 + предзагрузка для CH4

  // Включить выходы каналов (CH0 - комплементарный)
  TIM1->CCER |= TIM_CCER_CC1NE | TIM_CCER_CC2E | TIM_CCER_CC3E | TIM_CCER_CC4E;

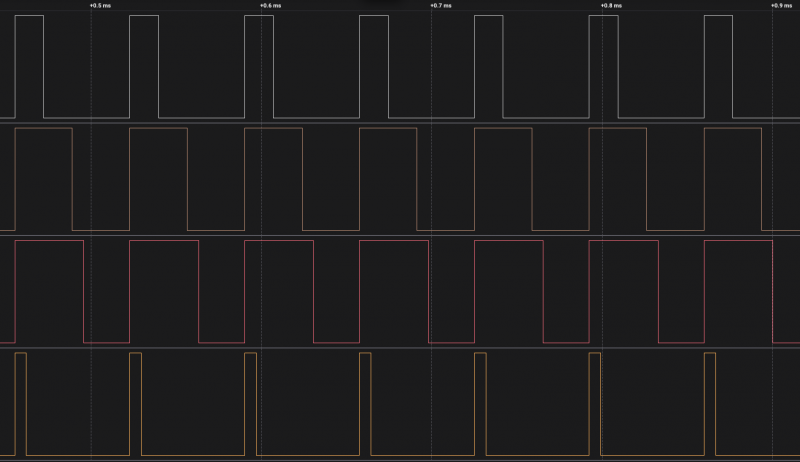

  // Установить duty cycle
  TIM1->CCR1 = 150; // 10% для CH1 (PA7 NE)
  TIM1->CCR2 = 375; // 25% для CH2 (PB3)
  TIM1->CCR3 = 750; // 50% для CH3 (PA0)
  TIM1->CCR4 = 1125; // 75% для CH4 (PA1)

  // Включить автопредзагрузку и таймер
  TIM1->CR1 |= TIM_CR1_ARPE; // Включить автопредзагрузку
  TIM1->BDTR |= TIM_BDTR_MOE; // Включить основные выходы
  TIM1->CR1 |= TIM_CR1_CEN; // Включить TIM1
}

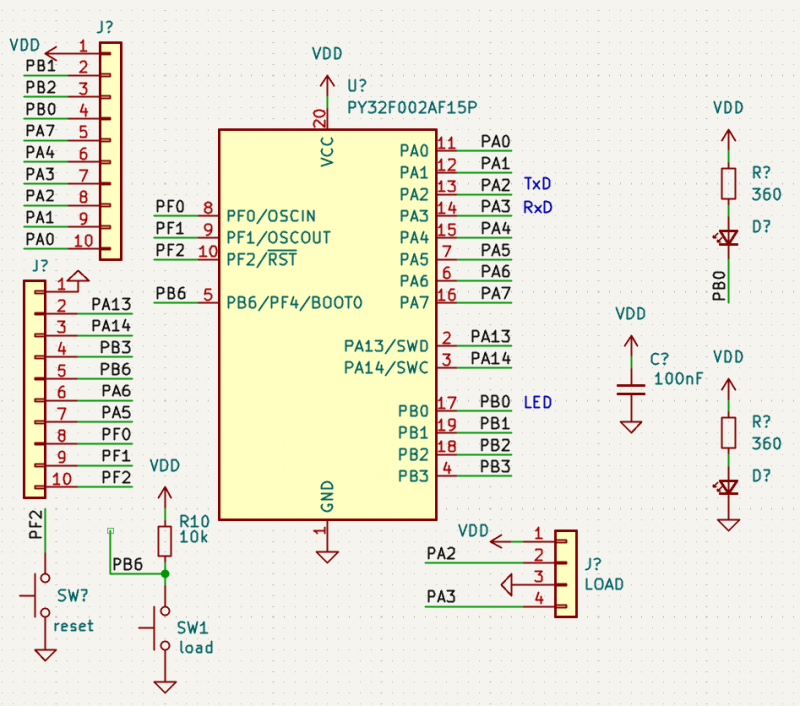

// Инициализация UART (PA2 - TX, PA3 - RX)
void UART_Init(void)
{
  // Включить тактирование USART1
  RCC->APBENR2 |= RCC_APBENR2_USART1EN;

  // Настройка пинов PA2 (TX) и PA3 (RX)
  GPIOA->MODER &= ~(GPIO_MODER_MODE2 | GPIO_MODER_MODE3); // Сбросить режим
  GPIOA->MODER |= (GPIO_MODER_MODE2_1 | GPIO_MODER_MODE3_1); // Альтернативная функция
  GPIOA->AFR[0] &= ~(GPIO_AFRL_AFSEL2 | GPIO_AFRL_AFSEL3); // Сбросить AF
  GPIOA->AFR[0] |= (1 << GPIO_AFRL_AFSEL2_Pos) | (1 << GPIO_AFRL_AFSEL3_Pos); // AF1 для USART1

  // Настройка USART1: 115200 бод, 8 бит, 1 стоп-бит, без паритета
  //USART1->BRR = SystemCoreClock / 115200; // Делитель для 115200 бод при 24 МГц
  // HSI not calibrated well
  USART1->BRR = 22300000 / 115200; // Делитель для 115200 бод при 24 МГц
  USART1->CR1 = USART_CR1_RE | USART_CR1_TE | USART_CR1_UE | USART_CR1_RXNEIE; // Включить приемник, передатчик, USART и прерывание по приему
  NVIC_EnableIRQ(USART1_IRQn); // Включить прерывание USART1
}

// Функция отправки символа по UART
void UART_Transmit(uint8_t data)
{
  while (!(USART1->SR & USART_SR_TXE)); // Ждать, пока буфер передачи не пуст
  USART1->DR = data; // Отправить символ
}

// Переменная для хранения последнего принятого печатаемого символа
volatile uint8_t last_printable_char = '#'; // По умолчанию '#'
volatile uint8_t rx_received = 0; // Флаг получения символа

// Обработчик прерывания USART1
void USART1_IRQHandler(void)
{
  if (USART1->SR & USART_SR_RXNE) // Проверка флага RXNE
  {
    uint8_t received = USART1->DR; // Чтение принятого символа
    if (received >= 32 && received <= 126) // Проверка на печатаемый символ
    {
      last_printable_char = received; // Сохранение символа
      rx_received = 1; // Установка флага получения
    }
  }
}


int main(void)
{
  SystemClock_Config();

  // Настройка GPIOB
  RCC->IOPENR |= RCC_IOPENR_GPIOBEN; // Включить тактирование GPIOB
  GPIOB->MODER &= ~GPIO_MODER_MODE0; // Сбросить режим
  GPIOB->MODER |= GPIO_MODER_MODE0_0; // Выход
  GPIOB->OTYPER &= ~GPIO_OTYPER_OT0; // Push-Pull

  TIM1_PWM_Init();

  UART_Init();

  while (1)
  {

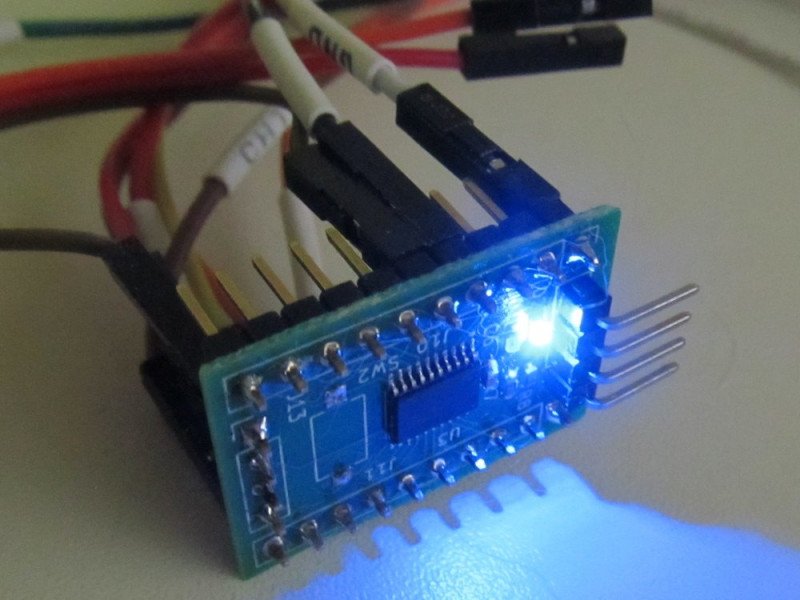

    GPIOB->ODR ^= GPIO_ODR_OD0; // Переключить пин
    UART_Transmit(last_printable_char); // Отправить последний печатаемый символ или '#'
    Delay(500000); // Задержка
  }
}
