Измерительная линейка для проверки натяжения сетки для настольного тенниса своими руками

В настольном теннисе довольно часто можно встретить ситуацию, когда в сетка натянута слишком слабо или слишком сильно. Это приводит к разному поведению мячика при касании с сеткой. Стало интересно, регламентирован ли этот момент.

В руководстве для официальных лиц от ITTF нашел следующую информацию:



5.5… Простой проверки натяжения касанием недостаточно, и некоторые производители изготавливают утяжелённые сеткомеры для унификации процедуры проверки. Эти сеткомеры весят 100 граммов и имеют две ступеньки – одна на высоте 15,25 см и другая на 1 см ниже. Утяжелённый сеткомер должен использоваться только для проверки натяжения сетки – он не используется для измерения высоты. Его нужно повесить за нижнюю ступеньку посередине сетки и отрегулировать натяжение таким образом, чтобы его низ едва касался игровой поверхности. После того, как натяжение проверено, высота сетки проверяется на каждом конце сетки пластиковым сеткомером. Не используйте одновременно тяжелый и легкий (пластиковый) сеткомеры.


Просматривая матчи увидел, что действительно существует некая пластина, которую судьи подвешивают по центру сетки перед матчем, довольно кивают и потом убирают. В итоге вышел и на саму пластину фирмы butterfly.

19 баксов за кусок железки отдавать точно не планировал, нашел аналог на ali — уже лучше, в районе 1000 рублей. Но все равно сравнимо с ценой моей сетки в сборе. Дороговато.

Решил сделать нечто подобное самостоятельно. Со сталью решил не связываться, остановился на алюминии. Начал прикидывать, какой размер будет у девайса.

Плотность алюминия — 2.7г/см3. Соответственно для получения целевых 100 г мне нужно 100/2.7 = 37 см3 материала.

Прикинул относительно пластины 0,5 на 5 см — получилось 37 / (5 * 0.5) = 14 см. Маловато, но с учетом прорези почти по всей длине ширину можно считать на 10-20% меньше 5 см, так что размера заготовки 15.5-17см должно было хватить для моих нужд.

Наиболее подходящим вариантом в итоге показалась пластина длиной 50 см. Если разрезать ее на три части, получаем три заготовки 16.6 см весом каждая 112 г. Лишние 12 граммов должны будут уйти вместе с прорезью.

Осталось посчитать ширину прорези для получения целевого веса.
12 г / (2.7 г/см3 * 14.25 см * 0.5 см) = 0,624 см

Прорезь начал было пилить электрическим лобзиком, но не преуспел, лобзик скакал по предварительно закрепленной заготовке, требовал специальной пилки, смазки места реза и т. д. Так заморачиваться я не планировал, поэтому стиснул зубы (все-таки звук пиления алюминия не самый приятный) и пропилил предварительную прорезь шириной около 5-6 мм двумя резами ручной ножовкой по металлу. Далее узким круглым напильником довел прорезь до нужной глубины в 14.25мм и уже плоским напильником расширял, добиваясь компенсации неровного ручного реза и периодически взвешивая, чтобы остановиться на итоговом весе в 100г.

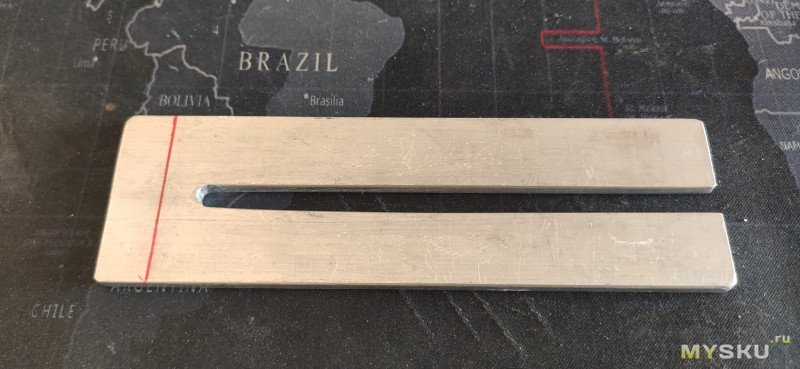

Результат на фотографии.

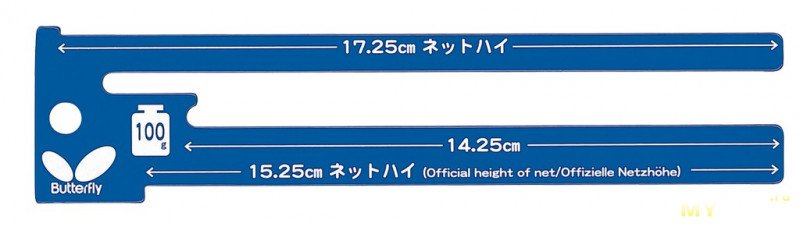

Оригинал имел еще прорезь для измерения высоты без грузика, но обычно проблем с высотой на хороших клубных столах нет, да и органы подстройки высоты есть не на каждой сетке. На личной сетке, например, я эти регуляторы тоже снял, т. к. на ровном столе она и так устанавливается так, что сразу настроена на нужную высоту. А на неровном столе — неточное выставление высоты сетки будет меньшей из проблем.

Для редких спорных случаев все-таки сделал приблизительный способ проверки высоты сетки — просто процарапал острым шилом полосу на высоте 15.25 мм и прокрасил ее перманентным маркером. Это почти что как приставлять ракетку, но ракетки все-таки разные немного бывают.

Итого себестоимость одной такой линейки по материалам получилась 90 рублей, заготовку брал примерно такую https://www.ozon.ru/product/alyuminievaya-polosa-shina-5h50-mm-50-sm-1722151855
