Контроллер перезагрузки роутера

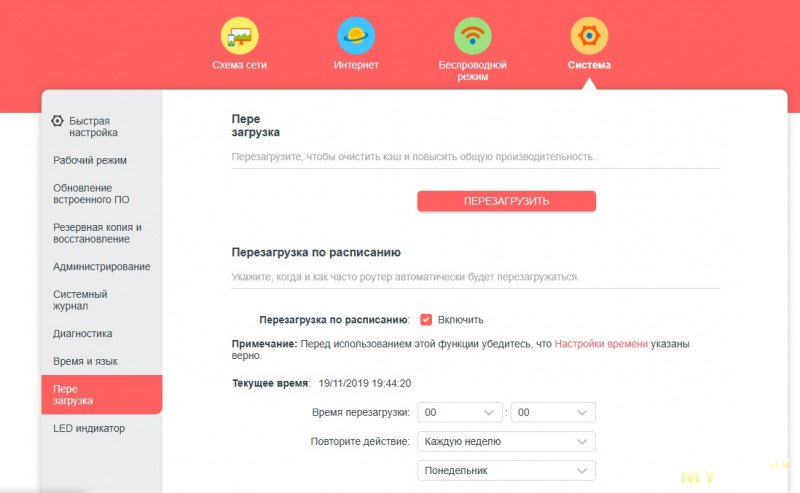

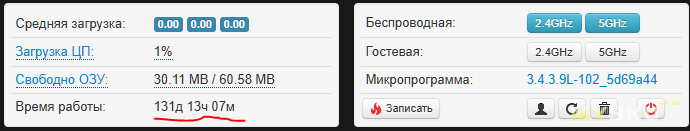

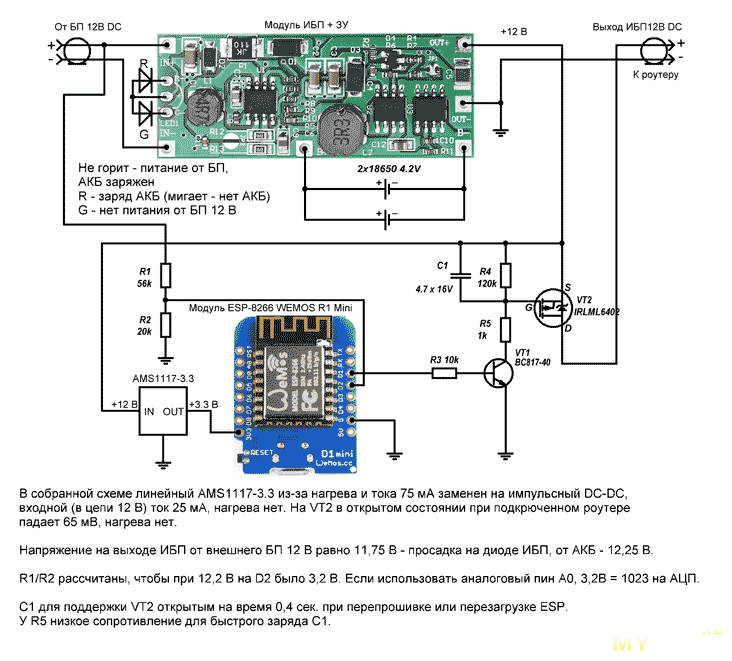

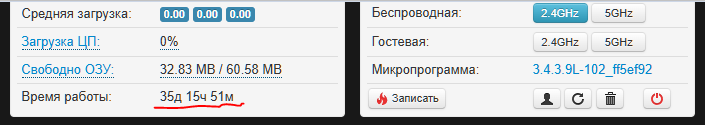

Для периодического перезапуска дачного роутера/модема у меня использовался сетевой розеточный таймер, который раз в день-два снимал с него питание на 1 минуту (меньшими отрезками он оперировать не умеет). Но еще этим летом мне попались низковольтные прерыватели схожего назначения.

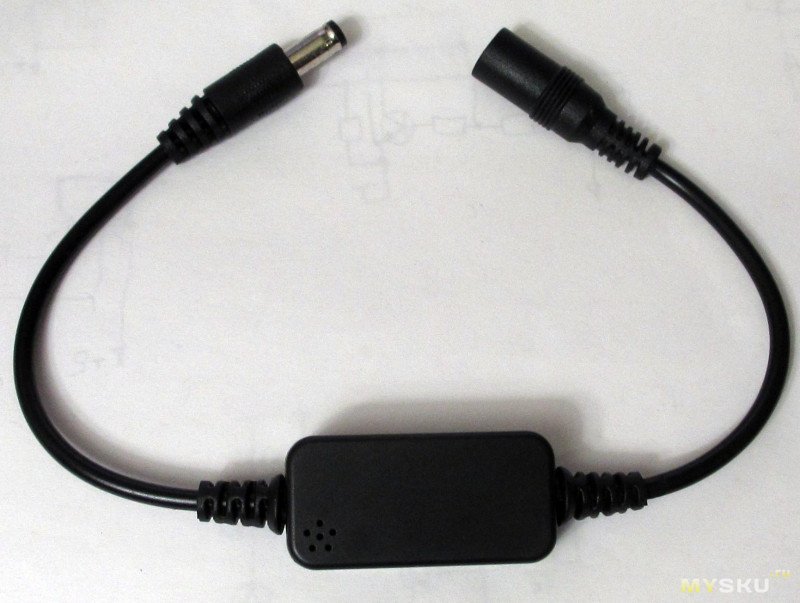

Прерыватель собран в корпусе размером 11*21*43мм с двумя проводами длиной по 10см с разьемами 5.5*2.1 (папа+мама), и подключается в разрыв кабеля питания устройства.
В описании указана работа в диапазоне напряжений 3-12В и вроде бы (уже не в описании, а в ответах продавца) период отключения в сутки.

Работает он очень просто — при подаче питания начинает отсчет времени и через сутки первый раз на 10 секунд (выяснено экспериментально) отключает напряжение на выходе, далее отключение каждые сутки повторяется. Т.е. момент отключения завязан на время подачи питания, что может оказаться неудобно, для выбора времени нужно включить именно в него, но после первого отключения сети оно все равно окажется произвольным (вышеупомянутый таймер содержит часы с батарейной подпиткой и производит сброс в строго заданное время).
Внутри есть синий светодиод, который снаружи виден плохо — перфорация корпуса не совпадает с его расположением на плате, он мигает с периодом в две секунды и видимо показывает что устройство работает (а не зависло).

Собственное потребление невелико, от 3.4В — 300/85мкА(светодиод включен/погашен), 5В — 800/160мкА, от 12В — 3.4мА, от 20В — 7.4мА.

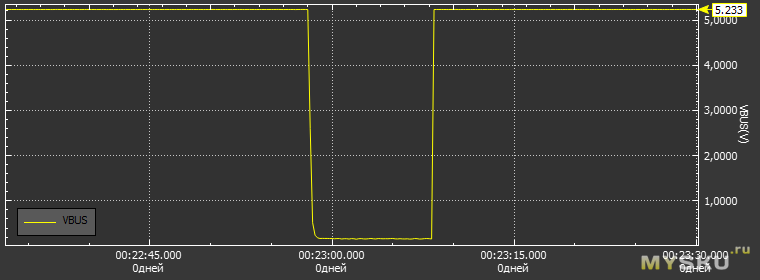

Для проверки работоспособности прерыватель был запитан от 5В, и действительно через сутки и через двое питание прерывалось (на чем эксперимент был завершен). Насколько точно были отмерены сутки не отметил. Момент отключения:

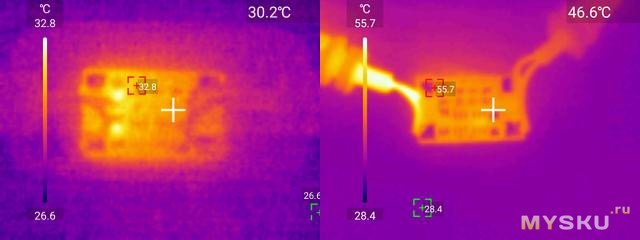

Посмотрел как греется при 26C окружающей среды — стабилизатор от +12В нагрет до 33C, не критично. При токе в 2А и напряжении 5В больше всего греется входной провод (56C), слегка меньше транзисторная сборка (46C), и еще меньше — выходной провод.При этом на входном проводе в каждую сторону падает по 300мВ, на плате включая транзистор 30мВ, на выходном проводе — по 80мВ. Итого общее падение составляет 0.4В на каждый ампер потребления.
Магнит обьясняет такое отличие — входной провод содержит железо, в отличие от выходного.
По хорошему его стоило бы поменять.

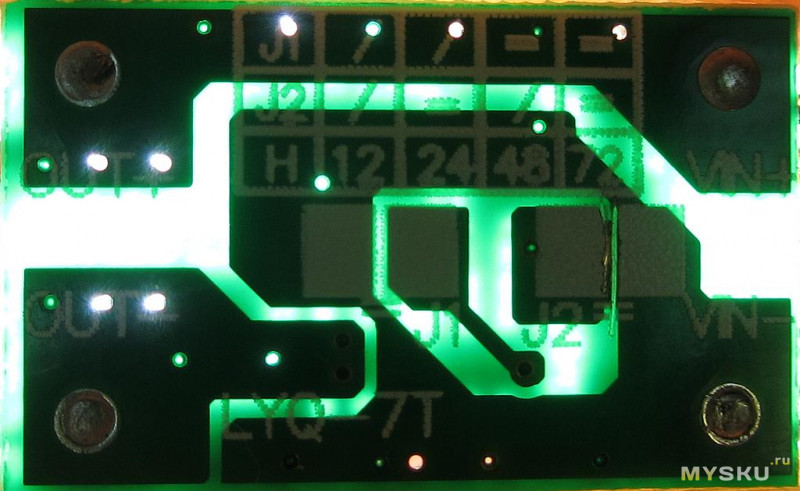

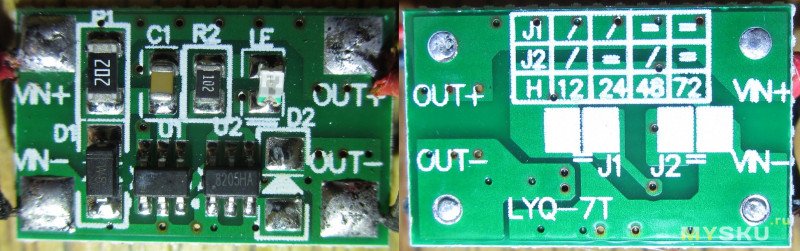

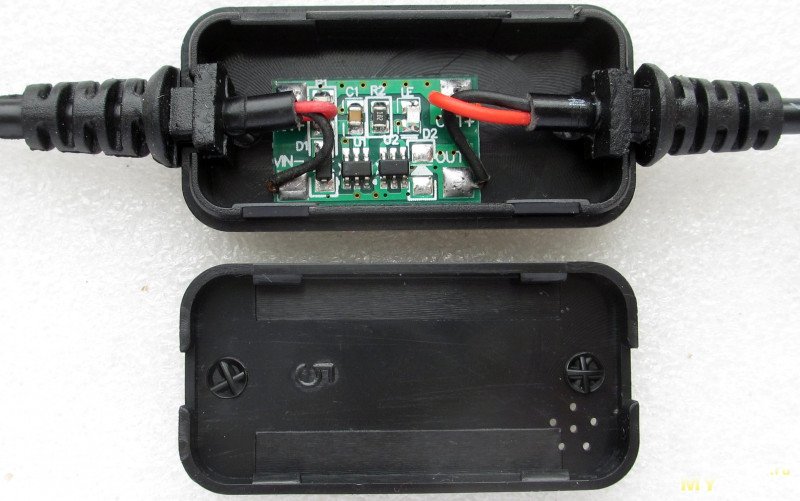

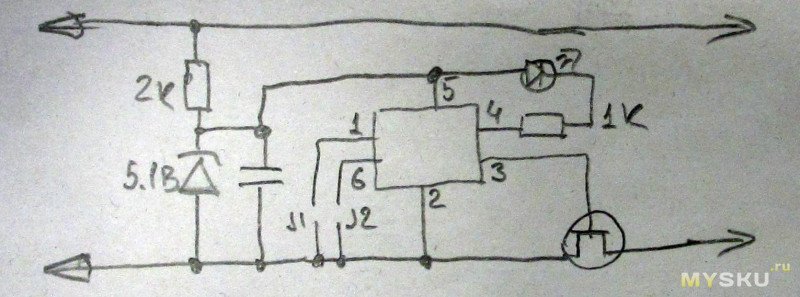

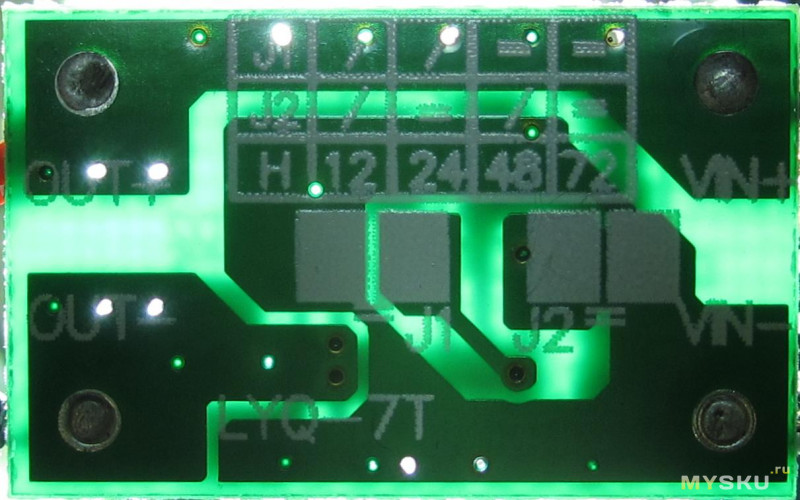

Корпус на защелках и легко разбирается, нижняя часть сжимается и они выходят из зацепа, подпирающих упоров здесь нет.На плате есть маркировка LYQ-7T. Схема прерывателя минималистична, состоит из параметрического стабилизатора на 5В, микроконтроллера в корпусе sot23-6 без маркировки, но исходя из его распиновки это может быть например attiny10. У него 2 вывода — питание и 4 gpio, из которых пара — выходы, (3) управляет сдвоенным полевиком 8205HA (транзисторы запараллелены), коммутирующим "-" питания, (4) — индикаторным светодиодом.

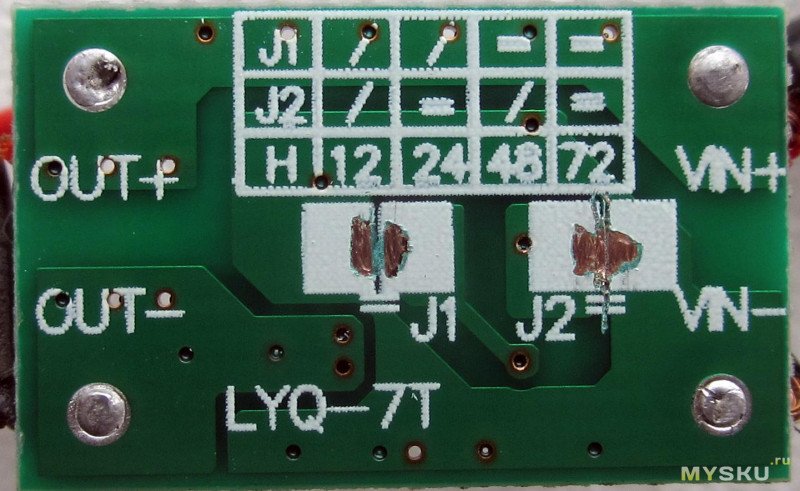

Еще два вывода подключены к перемычкам на землю, (1) к j1, (6) к j2, которыми, исходя из надписей на плате, можно задавать период отключения в 12/24/48/72 часа.
При этом сами контактные площадки покрыты шелкографией (а может даже и маской), но согласно табличке установлены 24 часа (j1 разомкнута, j2 замкнута).
j2 была разрезана для установки периода в 12ч и показала работоспособность такой настройки.

Что до диапазона напряжений — для транзистора заявлены 20В, которые превышать не стоит, но несколько выше 12В вполне допустимы. Минимум, при котором прерыватель запустился — 3.4В (при этом в момент когда индикаторный светодиод включен, до микроконтроллера доходит всего 2.8В), но тут надо учитывать входной кабель и падение на нем, например при токе потребления нагрузки в 2А для того, что бы на плату было подано 3.4В потребуется уже не менее 4В на входном разьеме. Или менять провод на нормальный.

Устройство простое, свою задачу выполняет. Насколько надежно — говорить пока рано. Имеет некоторые ограничения — невозможность фиксации определенного времени отключения и огрехи в исполнении — дрянный входной кабель. Цена исходя из конструкции могла бы быть и ниже, но делать и отлаживать один экземпляр врядли имеет смысл.
