Недорогая зарядка 35Вт Type-C + USB-A
- Цена: 290 Руб
- Перейти в магазин
Предыдущая зарядка не устроила и решил попробовать чуть подороже. Итого:
— честные 35Вт, ограничение на 40Вт;

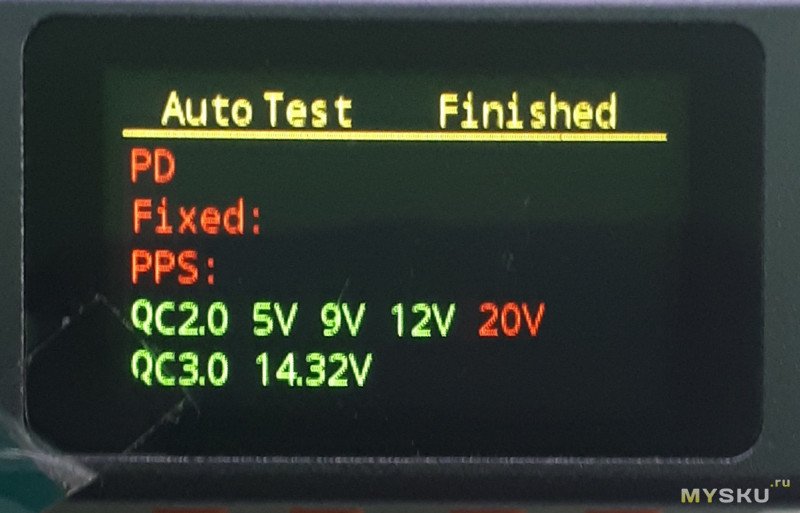

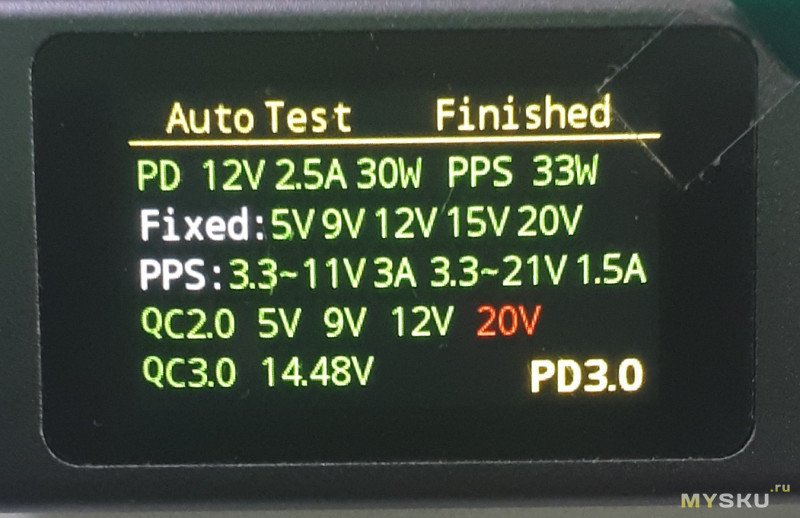

— нужные протоколы есть на разных входах, заряжает все, что надо;
— 45г без всяких утяжелителей;
— нагрев небольшой, КПД 91% при 30Вт.
НО:
— зазор между первичкой и вторичкой минимум 1.8мм;
— нет резистора ограничения пускового тока, поэтому сильное искрение при втыке и скорее всего входной мост сгорит через обозримое время.

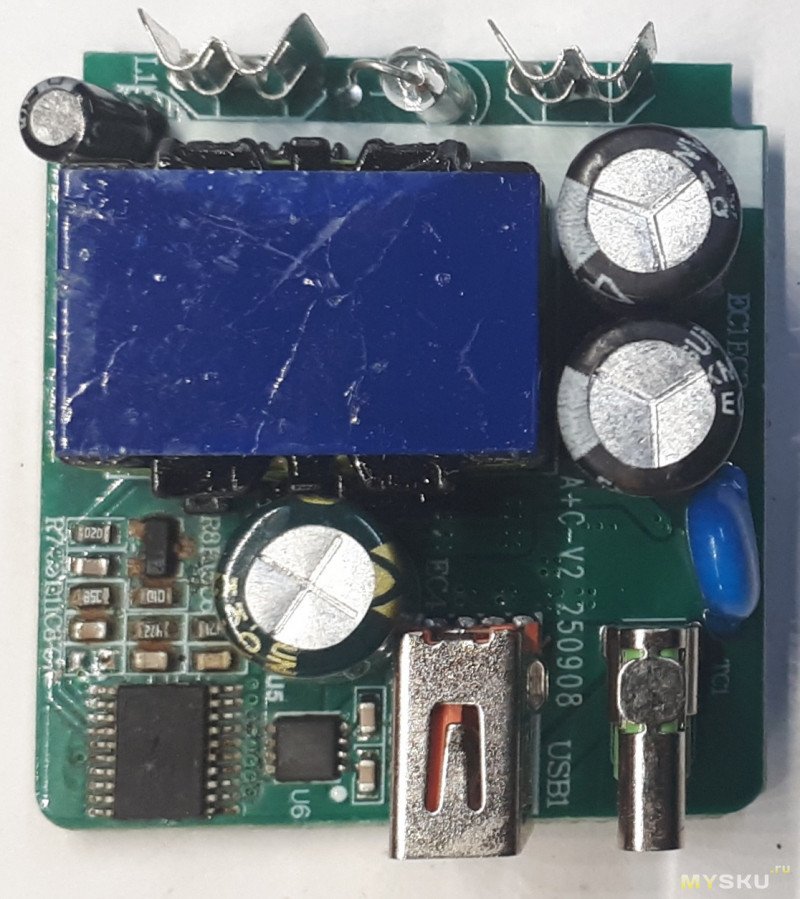

Собрана на комплекте контроллера ETA80G23 (1Ω/650V, GaN SOP-7 25W 80kHz QR/CCM hybrid mode, Constant power/Power reduction control, complete fault protection) и синхронного выпрямителя ETA80038AG (11mΩ/80V DCM/QR/CCM 150kHz Self-powered, high-speed shutdown, supports high/low sides, 36W PD/QC adaptor) и спиленного чипа USB контроллера с ключом CPS30H40, сдвоенным скорее всего.

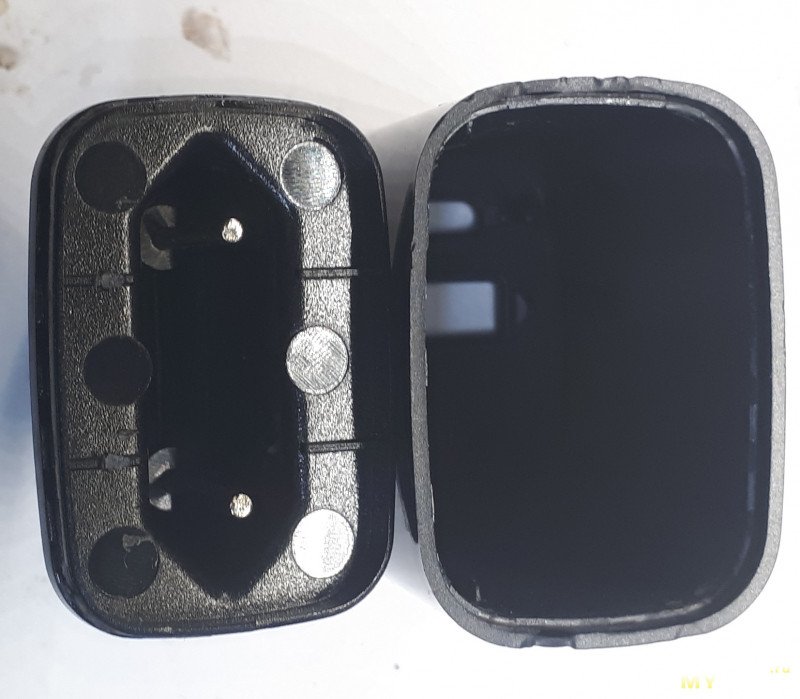

На 30Вт открытая плата греется не сильно, самый горячий выпрямитель 72С, контроллер чуть попрохладнее, промежуточного DC/DC нет, поэтому два выхода можно питать только 5В, при подключении второго девайса сразу сбрасывает на 5В, но есть сдвоенный ключ и Type-C обесточен по умолчанию, а при работе одного выхода обесточен другой, ессно кроме 5В. На чип контроллера шмякнута якобы теплопроводная жвачка, без нее забыл сфотать, но там просто SOP-7. Корпус лучше, не двойной и можно жидкими прокладками на корпус немного получше сбрасывать тепло. Конденсаторы на входе два по 15мкФ(достаточно) и на выходе 680х25(издевательски мало).
Выход USB-A
Выход Type-C

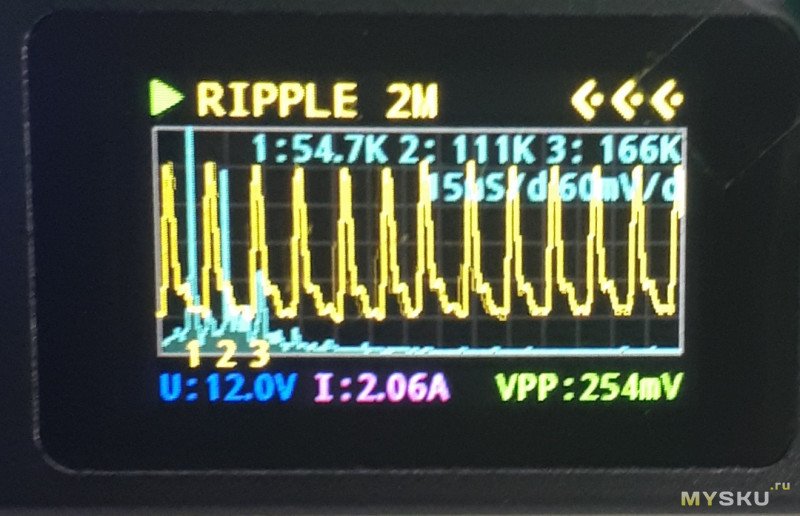

Пульсации что странно на 54кГц, видно так вышело из-за квазирезонанса, частота зависит от нагрузки.
Открытая плата без жвачки, 30Вт 12В нагрузки примерно 10 минут.
Очень не понравился маленький зазор, но дальше искать идеальный походный зарядник уже неохота. Добавлен термистор JNR05S200 на вход, перестал страшно искрить при втыке. Плату отмыл и многократно залачил широкую полосу между первичной и вторичкой на обоих сторонах как следует, да я в курсе, что по правилам электробезопасности покрытие просто не считается за защиту. Допаял полимерник 470х35В на выход и пульсации упали до 100мВ. Нанес терможвачку свою на контроллер и выпрямитель, чтобы касалось корпуса, при этом корпус стал сильнее греться в этих местах.
Но без доработок крайне не советую этот зарядник.
Лирическое отступление. Еще раз убедился, что GaN по крайней мере в маломощных зарядках это рекламный трюк: просто приличный транзистор, переключение в минимуме напряжения, синхронный выпрямитель и вот уже КПД 91% на невысокой частоте, столько-же я получал 10 лет назад в драйверах светодиодных без очередной красочной наклейки PMPO 1000Вт и даже с обычными диодами во вторичке.
— честные 35Вт, ограничение на 40Вт;
— нужные протоколы есть на разных входах, заряжает все, что надо;
— 45г без всяких утяжелителей;
— нагрев небольшой, КПД 91% при 30Вт.
НО:
— зазор между первичкой и вторичкой минимум 1.8мм;
— нет резистора ограничения пускового тока, поэтому сильное искрение при втыке и скорее всего входной мост сгорит через обозримое время.
Собрана на комплекте контроллера ETA80G23 (1Ω/650V, GaN SOP-7 25W 80kHz QR/CCM hybrid mode, Constant power/Power reduction control, complete fault protection) и синхронного выпрямителя ETA80038AG (11mΩ/80V DCM/QR/CCM 150kHz Self-powered, high-speed shutdown, supports high/low sides, 36W PD/QC adaptor) и спиленного чипа USB контроллера с ключом CPS30H40, сдвоенным скорее всего.

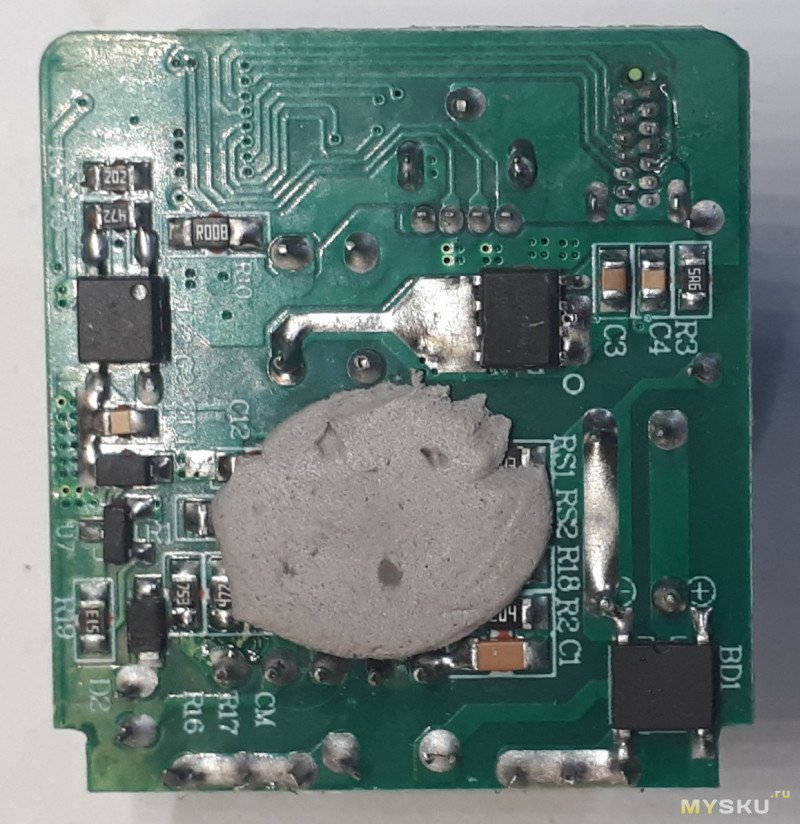

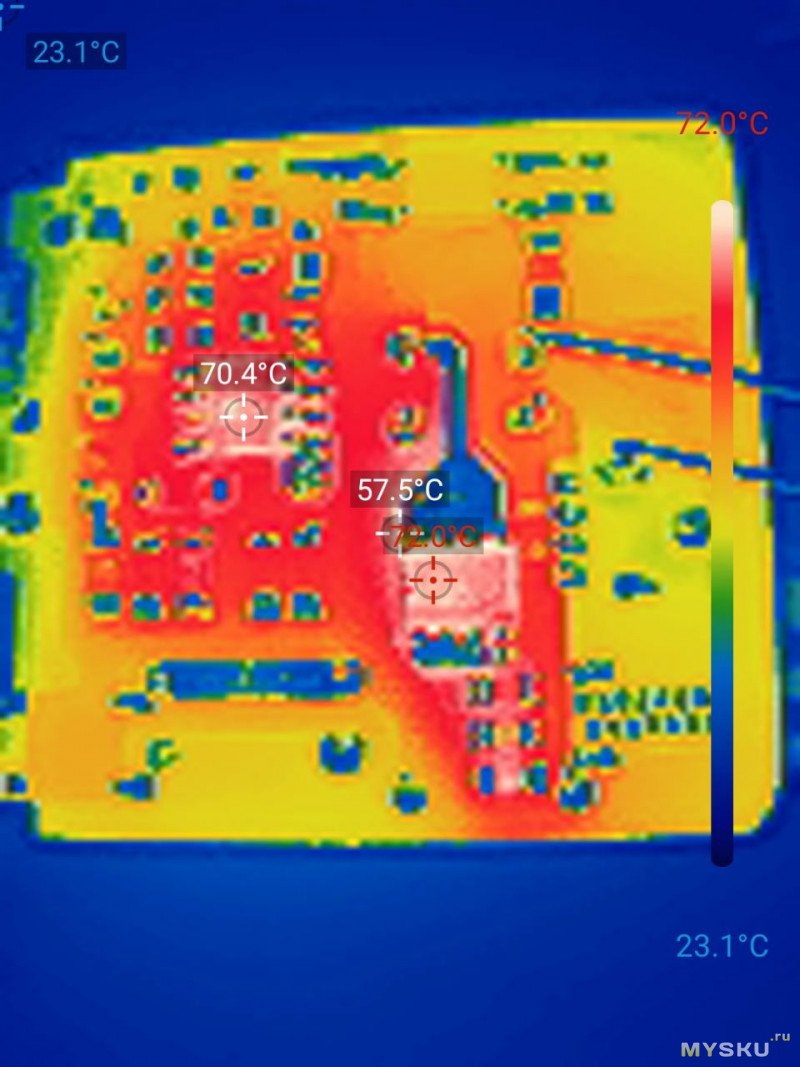

На 30Вт открытая плата греется не сильно, самый горячий выпрямитель 72С, контроллер чуть попрохладнее, промежуточного DC/DC нет, поэтому два выхода можно питать только 5В, при подключении второго девайса сразу сбрасывает на 5В, но есть сдвоенный ключ и Type-C обесточен по умолчанию, а при работе одного выхода обесточен другой, ессно кроме 5В. На чип контроллера шмякнута якобы теплопроводная жвачка, без нее забыл сфотать, но там просто SOP-7. Корпус лучше, не двойной и можно жидкими прокладками на корпус немного получше сбрасывать тепло. Конденсаторы на входе два по 15мкФ(достаточно) и на выходе 680х25(издевательски мало).
Выход USB-A
Выход Type-CПульсации что странно на 54кГц, видно так вышело из-за квазирезонанса, частота зависит от нагрузки.Открытая плата без жвачки, 30Вт 12В нагрузки примерно 10 минут.Очень не понравился маленький зазор, но дальше искать идеальный походный зарядник уже неохота. Добавлен термистор JNR05S200 на вход, перестал страшно искрить при втыке. Плату отмыл и многократно залачил широкую полосу между первичной и вторичкой на обоих сторонах как следует, да я в курсе, что по правилам электробезопасности покрытие просто не считается за защиту. Допаял полимерник 470х35В на выход и пульсации упали до 100мВ. Нанес терможвачку свою на контроллер и выпрямитель, чтобы касалось корпуса, при этом корпус стал сильнее греться в этих местах. Но без доработок крайне не советую этот зарядник.
Лирическое отступление. Еще раз убедился, что GaN по крайней мере в маломощных зарядках это рекламный трюк: просто приличный транзистор, переключение в минимуме напряжения, синхронный выпрямитель и вот уже КПД 91% на невысокой частоте, столько-же я получал 10 лет назад в драйверах светодиодных без очередной красочной наклейки PMPO 1000Вт и даже с обычными диодами во вторичке.
