Старое и новое: рация TYT MD-619 в двух исполнениях

Так уж получилось, что в моих руках оказались одновременно рации TYT MD-619 как в «старом» исполнении, так и в «новом» (в «новом» с минимумом отличий рация также известна как «Терек РК-322 DMR AES», «старая» же стала исходником для «Комбат 610 Тактик», и она же — Retevis P1). Как раз вторая подвернулась на ВБ по вкусной цене, и рация успела уехать из Шушар вовремя (да, со складом прямо как в лотерею выиграл).
Много фото, спойлеров и картинок! Под спойлерами причем часть информации, которую в принципе не найти в рунете, осваивалось на собственном опыте. Поэтому пишу здесь же, чтобы оно хотя бы гуглилось.

Замечу, что «старая» и «новая» я говорю условно, по порядку появления в моих руках, так-то есть чувство, что они вообще выпускаются параллельно — «старая» собрана в июле 2023, «новая» — в августе того же года. Впрочем, когда я писал в техподдержку фирмы, они говорили так же — «старая» и «новая».

Основные ТТХ по инструкции:

Частотный диапазон: 400-480 МГц (упоминается также существование варианта «136-147 МГц», очевидно, опечатка в «174»)
Количество каналов: 256 (16 зон по 16 каналов). В старых версиях было 8 зон.
Батарея: 2200 мА*ч (забавно, что на ней самой написано «2800 мА*ч», Retevis для такого же аккумулятора указывает 2500)
Шаг частотной сетки: 12,5 кГц
Стабильность частоты приемника: ±1 ppm
Чувствительность в аналоговом режиме: 0,22 мВ/-120 дБм (12 дБ SINAD)
Чувствительность в цифровом режиме: 0,3 мВ/-117 дБм (BER 5%)
Стабильность частоты передатчика: ±1,5 ppm
Максимальная мощность: 10 Вт (в настройках можно ограничить ее на 5 ваттах, через сервисный режим редактируются все три уровня)

Остальное можно посмотреть, например, в русифицированном мануале от того же «Терека», ибо он, естественно, банально переведен с оригинала (хотя и отредактирован местами — например, аккумулятор в нем распух до 3300 мА*ч, зато функцию «одинокий пользователь» надмозг перевел как «умный рабочий»).

Важные моменты:

1. Приемник — супергетеродинный. Программируемым генератором частоты в редакции платы KT-619F служит чип FD6818, в актуальной редакции KT-619G для этого использовали всем знакомый Beken BK4819 (да, он и так может работать — китайцы уже не в первый раз используют чипы этого типа именно в качестве генератора для раций с двойным преобразованием).
2. Рация работает как в DMR, так и в аналоговом режиме. Более того, доступен смешанный режим с приоритетом аналоговой связи или цифровой на любом канале благодаря использованию для обработки сигнала чипа SCT3258TD. В том числе и в цепи репитеров с установкой режима SDI (тут, надо сказать, не тестировал, столько раций и знакомых, готовых участвовать в создании SFR Relay Chain, нет)
3. Поддерживается работа в режиме SFR (одночастотный репитер — Single Frequency Repeater), как уже сказано, и в цепочке.
4. Аккумулятор имеет встроенную зарядку от type-C.
5. Предусмотрены активное шумоподавление (ANC), компрессор голоса, компандер для аналоговой связи (привет ВиваТелекому, который заснял видео о «бесполезности компандера», тестируя его с SDR-свистком на приеме, даже не зная, что компандер должен работать как на передающем, так и на принимающем устройстве).

Для любителей распаковок: в коробке ничего интересного, даже наклейки такие же косячные, как в прошлой версии — с упоминанием «цветного дисплея». На канальной рации, ага.


Надиванное сравнение «лицом к лицу» (диван временно отобран у пса, поэтому фон неэстетичен):
Итак, на «новом» исполнении заменены не только корпус и ручки, но и антенна. Китайскому дизайнеру так и хочется дать по голове: если раньше на рации были нормальные ручки разной высоты, с ребрами и цветовой маркировкой, то теперь они одинаковые, гладкие (выступает только указатель) и одноцветные.

Зато внизу появилась блестяшка, заботливо заклеенная пленкой. Во что это превратится со временем, думаю, понятно.

Аккумуляторы, как вы уже поняли, совершенно идентичные. Порт type-C и контрольный светодиод статуса зарядки расположены снизу. Клипса, к счастью, крепится не к аккумулятору — она прикручивается к шасси двумя винтами.

Кнопки поменялись. PTT увеличили в размерах, добавили текстуру — это плюс. А вот функциональные кнопки, как по мне, были удобнее в старой версии.

Антенный разъем — по-прежнему SMA-M, что для TYT нетипично: на всех рациях этой фирмы, что мне попадались, всегда был SMA-F. Но, если на «старой» разъем утоплен в корпус, что чертовски мешает ставить нештатные антенны, то на «новой» с этим все в порядке. А вот разметку у селектора каналов горе-дизайнер и не подумал сделать. Что самое смешное, зато она есть на MD-UV380/390, где с валкодером бесполезна (даже если в каждую зону забивать только 16 каналов, при переключении зон все равно будет активен первый канал в новой, куда бы ни показывала ручка валкодера).

Антенна

О нештатных антеннах я сказал не зря. Дело в том, что на «старой» рации ее «огрызок» просто отвратителен. Сами смотрите:
Антенна настроена по факту аж выше 500 МГц, в рабочем же диапазоне рации имея слоновий КСВ. Учитывая выходную мощность — привет транзистору усилителя мощности. Конечно, понятно, что на рации этот график будет ползать туда-сюда в зависимости даже от размера руки, ее держащей, но не настолько, чтобы антенна волшебным образом заработала.

Поэтому, честно говоря, надеялся, что «новая» антенна будет лучше. Ха, оптимист — антенна все так же настроена на 510 МГц, а на рабочих частотах она даже хуже «старой».

Аккумулятор

Аккумулятор после полного заряда, будучи подключенным к iMax B6 V2 с током разряда 0,1А, честно выдал даже больше заявленного в инструкции (2200 мА*ч). Но меньше написанного на нем самом (2800 мА*ч).
В любом случае для рации это хорошая емкость, да и подзарядиться благодаря USB можно всегда. От USB округленно встроенная зарядка потребляет 1 А.

Зарядный стакан

Сам стакан питается от стандартного для раций TYT компактного блока питания с выходным напряжением 12,5 В и не менее стандартным разъемом. Удачно, что плата в корпусе отдельно от контактов и соединена с ними двумя проводками — как раз ее можно отпаять и выкинуть и припаять к контактам провода для аймакса. Средний контакт, естественно, не выполняет никакой роли, в аккумуляторе также висит в воздухе (а это позволяет, разобрав батарею, подключить к нему среднюю точку, а в стакане припаять еще и балансировочные провода для того же аймакса — на TH-UV98 я так и сделал в свое время). Конструкторы отличились и тут: установленная в стакан рация банально перекрывает корпусом светодиодный индикатор практически наглухо.

Конструкция зарядки примитивная: понижающий DC-DC преобразователь, выдающий 8,4 В/0,5 А, и схема индикации на компараторе. На специализированный контроллер заряда литиевых батарей китайцы пожабились — ну это хотя бы не конструкция из трех с половиной деталек, как у тех же «Кваншенгов», где схема индикации и то сложнее схемы заряда (транзистор, TL431 в его базе и делитель напряжения на выходе).

Общие впечатления, программирование

Рация увесистая, но в меру. В моей руке сидит «как надо», огрехи эргономики указывал выше. Запас по громкости у динамика хороший. На качество модуляции в аналоговом режиме никто не жаловался. В «цифре» голос, конечно, приобретает типичный «дээмэровский» оттенок. Но, как выяснилось, это более чем лечится в настройках сервисного меню.

Главной проблемой оказалось мизерное усиление микрофона в цифровом режиме (а в аналоговом все было в порядке). Приходилось говорить буквально в микрофон, что не есть хорошо.

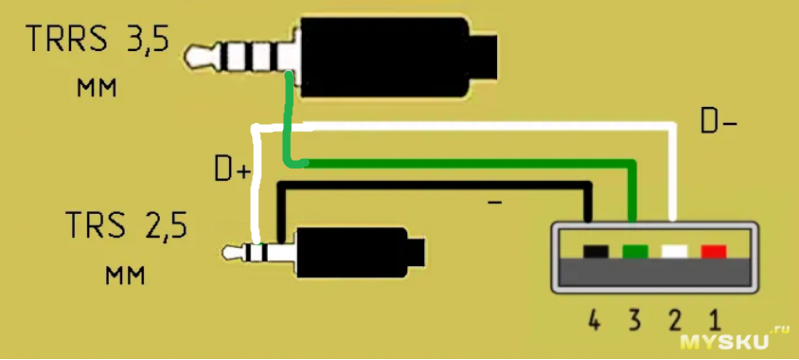

Гарнитурный разъем — стандартный кенвудовский, с подбором гарнитур/тангент проблем ровно ноль. Он же, естественно, используется для программирования… и вот тут есть еще одно «но».

Резюмируем

За свои деньги — отличная вещь, особенно в «старом» исполнении. Максимально раскрывает свои возможности, конечно, при настройке с измерительным оборудованием, но, как ни крути, возможность нормальной настройки ЕСТЬ. На «новом» исполнении менять ручки (вал 5 мм с лыской) надо однозначно. Штатная прошивка еще сыровата, но в любом случае рация на голову превосходит все, что есть в этом ценовом сегменте.
P.S. Выпущенное фирмой обновление НЕ работает. Софт, что старый, что новый, с рацией говорит «неверная версия». Пока что от ТП ответа ноль.
