Миллиомметр и измеритель внутреннего импеданса FNIRSI HRM-10. Стоит ли доверять показометру Ом в Lii-500?

Прибор умеет измерять значение внутреннего сопротивления и напряжения одновременно. Процесс полностью автоматизирован. В это же время возможно вручную отрегулировать диапазон напряжения и сопротивления. Есть режим сортировки на «хорошие» и «плохие» аккумуляторы на основании предустановленных либо вручную откорректированных пороговых значений.

Результаты измерений доступны к выгрузке в табличном формате.

Внимание: присутствует разборка.

Лёгкое чтиво ©

Обновление: добавлен код на скидку (в конце обзора)

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид, разъёмы, органы управления — Разборка —  Функции, тесты — Выводы

Характеристики

Модель FNIRSI HRM-10
Battery Voltage Internal Resistance Tester

Тип: портативный высокоточный измеритель внутреннего сопротивления батареи
Метод измерения: истинное четырехпроводное измерение

Диапазоны измерения:
Напряжение: 0 — ±100 В (DC)
Сопротивление: 0 — 200 Ом
Точность: ±0,5%
Signal frequency: AC 1Khz

Ручная регулировка пределов измерений:
Auto, 1V, 10V, 100V
Auto, 20mΩ, 200mΩ, 2Ω, 20Ω, 200Ω

* примечание: только постоянное напряжение

Питание аккумулятор 1000 мАч
Интерфейс Type-C (5 В/1 А)

Вес 225г
Размер 158.7 х 80.5 х 28.4 мм

Дополнительные возможности:
— ручная калибровка
— режим сортировки
— запись результатов измерений и экспорт файла

Обзор создан пользователем ZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.

Упаковка и комплект

Сразу же отмечу «премиальную упаковку». Вид на миллион, имхо. Ещё и серебристое с золотом тиснение. Такое впечатление, что внутри нас ожидает игровая приставка.

Вполне себе защитная пена

И вот такие продуманные мелочи. Упаковщики свой хлеб отрабатывают.

Инструкция доступна по ссылке

картинки

Внешний вид, разъёмы, органы управления

Сам прибор неожиданно огромен. Даже для моей не самой мелкой руки он большой.

Добавлено 03.07:

Подставка эргономична, прорезь для ногтя или кончика пальца достаточна чтобы не уродоваться с открытием, толщина ножки 2мм плюс рёбра жёсткости 2мм — также достаточна, есть сомнения относительно места крепления ножки, но думаю если пользоваться аккуратно то не должна выломаться, угол раскрытия не имеет фиксированных положений, но вполне удобен для просмотра показаний на экране девайса (прибор располагается около 45/135° к столу).

Расположение разъёма. Имхо, это дело фломастеров. Понятное дело, что за неимением ничего другого и желанием как-то выделиться из толпы ютуберов они хайпуют на любом факте типа «осторожно… впервые… не покупайте это пока не посмотрите моё видео… все секреты… итд итп». Лично мне расположение по боку, вообще не заметил дискомфорта, а это значит можно пользоваться и так (тем более выбора нет, т.к. колхозить в другое место точно не буду). Возможно, расположение снизу на правой грани было бы более логичным, но тут как говориться дело вкуса и, повторюсь, видимо производителю виднее.

На фотографиях чётко видно что разъём на верхней грани, вставляется плотно, фиксируется гайкой, если потянуть за кабель то прибор не опрокидывается (плавает по столу на ножке).

При общей длине кабеля около 75см (без учёта разъёма и крокодилов) доступная для манёвров длина остаётся около 45см (т.к. кабель огибает сам прибор), также вполне достаточно для комфортного проведения замеров. От разветвителя до крокодилов около 20см, т.е. размах около 40см (чуть меньше, смотря как расположены контакты/выводы), для большинства измерений этого также более чем достаточно.

Имеется откидывающаяся ножка

Плюс резиновые наклейки ака ножки. По делу. Угол не совсем правильно подобран, но свою функцию выполняют.

4-контактный разъём для Кельвиновского подключения.

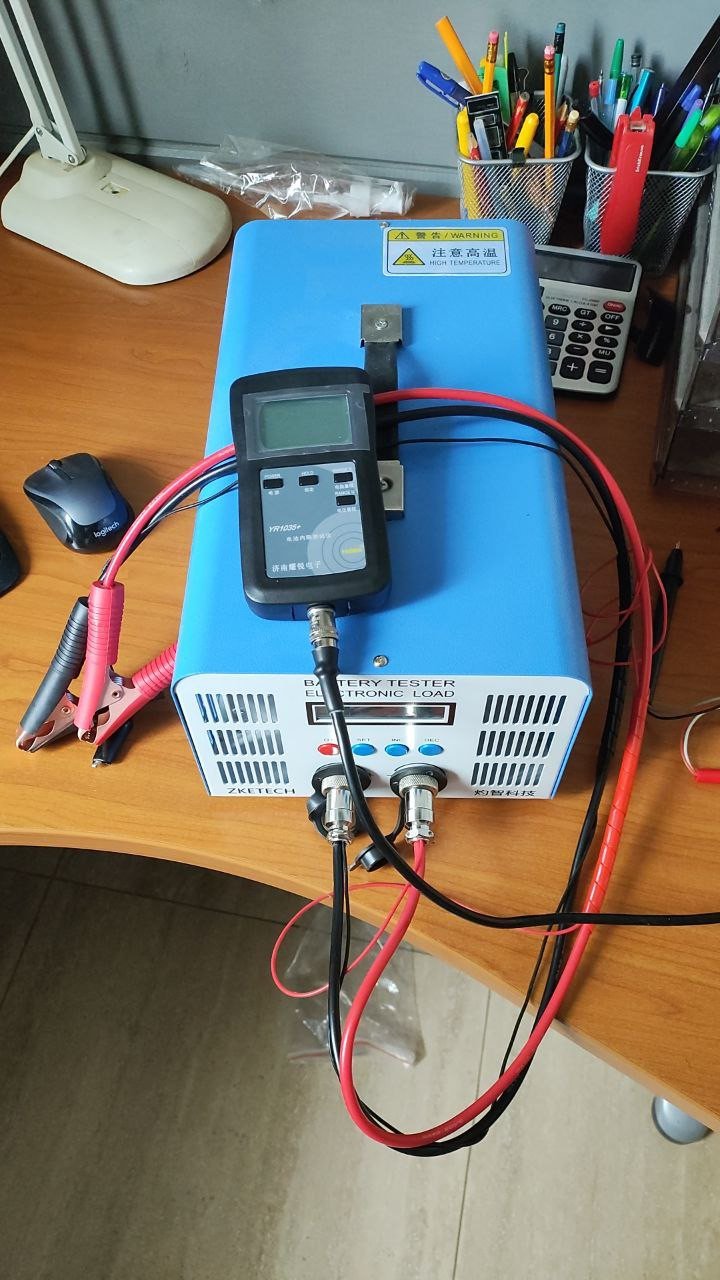

Внимание: напрямую щупы от YR1035+ не подходят, увы, любят производители свою «проприетарщину»

Крупные резиновые кнопки. С тактильным откликом полный порядок, плюс громко щёлкают (имхо, даже слишком громко).

Крокодилы хорошие, понравились. Не жестяные.

Углы обзора хорошие

Разборка

Отщёлкиваем чёрную панель

Откручиваем шурупы

Аккумулятор JHCY 403759 3.7V 1000mAh

Nation N32G455 series uses a 32-bit ARM Cortex-M4 core with a maximum operating frequency of 144MHz, supporting floating point unit and DSP instructions, integrating up to 512KB Flash,144KB SRAM, and built-in four 12bit 5Msps ADC. four independent rail-to-rail operational amplifiers, seven high-speed comparators, two 1Msps 12bit DAC, integrated multi-channel U(S)ART, I2C, SPI, QSPI, USB, CAN, SDIO communication interface, Built-in cryptographic algorithm hardware acceleration engine.

Пара конденаторов 250В 33мФ

Функции, тесты

Функции кнопок
▲ ▼ ◀ ▶ отвечают за навигацию, а также за вход и выход из меню/настроек
ОК — (центральная кнопка) за включение/выключение, подтверждение выбора, а также за включение режима Hold

Пункты меню:
1. Режим сортировки (для меня самый полезный, остальные факультативные)
2. История (лучше смотреть с компьютера, да и вообще лично мне проще записывать на листик, втч с указанием элемента который измерялся)
3. Калибровка напряжения (для избранных)
4. Калибровка сопротивления (туда же)
5. Громкость
6. Время (удобно для истории, да и вообще)
7. Яркость экрана (по умолчанию было 100%, не трогал)
8. Язык (анлийский / китайский, но и на английском всё понятно без переводчика)
9. Таймер выключения (нет / 5мин / 15 мин / 30 мин, поставил 15 минут)
10. Сброс на заводские настройки

Если включить режим сортировки (имхо, лучше бы он стоял «по умолчанию»), то при замерах в правом верхнем углу мигает красный или зелёный светодиод. При этом раздаётся и звуковая индикация.

«хорошо» — 1 длинный зумм и загорается зелёный индикатор (на гиф он желтит, по факту зелёный)

«плохо» — 2 коротких зумма и загорается красный индикатор

Достаём (уверен, что знакомую многим) многофункциональную зарядку LiitoKala Lii 500 (имхо за свою цену — топ). Вполне удобная. Переделал когда-то на питание от type-C и теперь так ещё и компактнее для хранения (рассказывал здесь — Триггер PDC004 на 12В. Переводим питание Lii-500 на Type C).

Так вот у этой зарядки есть показометр с отображением внутреннего сопротивления. Лично у меня он в основном показывает относительно «хорошие» результаты. Штош ©, проверим.

Так как модель аккумулятор, его напряжение и фактическое сопротивление конкретного элемента нас мало интересует — просто сверим часы показания.

Итого, через слэш показания Lii-500 и HRM-10:

18650
коричневый 51 / 40 мОм
голубой 32 / 45 мОм
фиолетовый 60 / 160 мОм
зелёный 65 / 68 мОм
синий 54 / 29 мОм

АА
ж.варта 52 мОм / 2.2 Ом
GP 52 мОм / 1.4 Ом
зел.варта 52 мОм / 7.5 Ом
PKCELL 52 / 51 мОм

Выводы по поводу показометра Lii-500 вообще неутешительные. Работают как часы из загадки — которые два раза в день показывают правильное время. Например «фиолетовый 18650» нам вообще не друг. Акки АА те что HRM-10 распознал как более 1 Ом — это элементы на выброс, они по факту вообще не держат заряд, но подают признаки жизни.

режим просто тестирования и режим сортировки

определяем «слабое звено»

Результаты можно скачать на компьютер и посмотреть в таблице (если, конечно, Вы вспомните к какому элементу относится тот или иной замер)

Обзор создан пользователем ZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.

Выводы

Большие кнопки и большой корпус. 4-проводное подключение. Проверка только на 1кГц. Большой экран, встроенный акк. Звуковая и световая индикация также в плюс.

Управление местами чуть странное, но в меню особо и делать нечего, а обычные замеры и сортировка — быстро доступны.

При наличии у Вас аналогичных тестеров — здесь не подскажу, решайте сами, всё-таки цена вопроса ок.30$. В остальном имеем вполне современный и качественный прибор в помощь как начинающему так и опытному радиолюбителю.

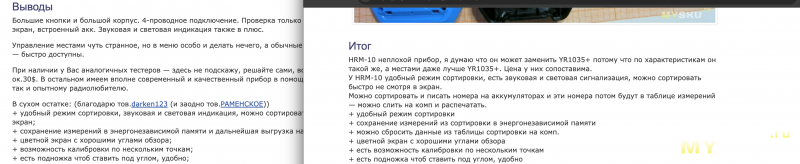

В сухом остатке: (благодарю тов.darken123 (и заодно тов.PAMEHCKOE))
+ удобный режим сортировки, звуковая и световая индикация, можно сортировать даже не глядя на экран;
+ сохранение измерений в энергонезависимой памяти и дальнейшая выгрузка на компьютер
+ цветной экран с хорошими углами обзора;
+ возможность калибровки по нескольким точкам;
+ есть подножка чтоб ставить под углом, удобно;

— местами непонятно что нажать чтобы выйти из пункта меню;
— хотелось бы чуть компактнее корпус или чуть больше, но с местом под крепление кабеля;
— в идеале комплект расширить бы кейсом;

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
