Самый мощный модуль для DC-DC преобразования RD6030 1,8 кВт

Самодельные регулируемые блоки питания — один из самых востребованных проектов среди любителей DIY. Китайские производители предлагают удобные модули для таких блоков, облегчая процесс сборки. Ведущий производитель Ruideng обновил свою линейку DC-DC преобразователей, представив самую мощную модель RD6030 с параметрами 60 В и 30 А. Этот продукт обеспечивает точное регулирование выходных параметров, минимальные пульсации на максимальном токе (VPP 90 мВ при 30 А) и впечатляющий КПД преобразования до 98%. Он также поддерживает работу с приложениями на ПК и смартфонах через Wi-Fi. Краткое знакомство (превью) с новинкой этого года под катом.

Как всегда, начнем обзор с заявленных характеристик продукта.
Общие технические характеристики
Тип товара: DC-DC преобразователь с дисплеем
Модель: RD6030/RD6030-W
Тип монтажа: панельный
Дисплей: цветной, диагональ 2.4"
Диапазон входного напряжения: 7-70 В
Диапазон выходного напряжения: 0-60,00 В
Диапазон выходного тока: 0-30.00A
Диапазон выходной мощности: 0-1800 Вт
Разрешение экрана: 0,01
Точность измерения входного напряжения: ±(1% + 5 цифр)
Точность выходного напряжения: ±(0.3% + 3 цифры)
Точность выходного тока: ±(0.5% + 5 цифр)
Типичная пульсация на выходе: 50 мВ @ 15A, 90 мВ @ 30A VPP
Диапазон рабочих температур: -10 ℃ ~ 40 ℃
Размер модуля: 167х81х69 мм
Масса с упаковкой: 0,74 кг
Служебное ПО

---

Компания HangZhou RuiDeng Technologies Co., Ltd (кратко RD) уверенно идет по проторённой дорожке с универсальными регулируемыми модулями для самодельных ЛБП. Они нашли свой формат, развивают его. Зачем менять то, что удобно и одобрено многими покупателями. С моделью RD6030 вышло так же. Увеличили мощность до 1,8 кВт, обновили аппаратную часть, а корпус, экран и логика управления осталась неизменной с модели RD6006.
В лоте на Али есть несколько вариантов комплектации:

• Только модуль DC-DC RD6030
• RD6030-W с Wi-Fi модулем для мобильного ПО
• Отдельно сетевой импульсный БП мощностью 1,5 кВт и напряжением 68 В
• Вариант модуля с металлическим подходящим корпусом S800
• Полный комплект для сборки ЛБП

Модуль поставляется в уже знакомой коробке из плотного картона (оформление не меняется с версии 6006):
Нас встречает карточка с QR кодом, по которому можно скачать руководство пользователя.
Внутри объемная защитная вставка из вспененного материала.
Комплектация модели RD6030-W:

• Сам модуль RD6030
• Коммуникационный модуль Wi-Fi
• Термопара B3950 на метровом кабеле
• Клеммы для кабелей
• Запасной предохранитель 40 А под пайку

Батарейка для хода часов формата CR1220 (ее нужно покупать самостоятельно).
Выходного кабеля так же не в комплекте, но производитель выпустил свой RD X36A на 36 А. Наводит на мысль, что будет и версия преобразователя на 36 А. Со сварочными электродами в комплекте.
Рассмотрим модуль (в виде отдельной платы) для связи со смартфоном и ПК по беспроводной сети:
Это ESP8684. Поддерживается только сеть 2.4 ГГц.

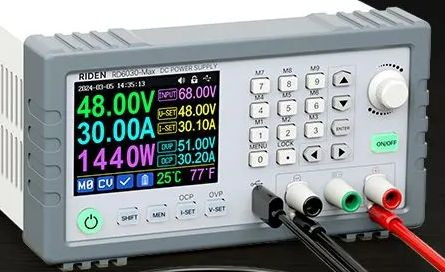

Рассмотрим внешний вид преобразователя RD6030:
На первый взгляд все то же самое, поменялись только цифры в названии 60ХХ. Отверстие под установку: 160х75 мм. Клеммы все так же немагнитные (медные никелированные). Эти модули подробно рассматривались тут и не раз (последняя версия была 6024).
Основные изменения на задней части пластикового корпуса:
Силовые компоненты стали крупнее, стало больше электролитических конденсаторов. Реле: HF165FD-G.
Модуль становится все тяжелее, теперь измеренная масса 465 г.
Со всех сторон:
Фланец спереди будет закрывать неровности монтажного отверстия. Так же установлено активное охлаждение силовых компонентов (вентилятор автоматически включается, если ток системы более 8 Ампер или температура больше 45 градусов.). Есть громкая пищалка.
Для термопары предусмотрен отдельный разъем, Wi-Fi устанавливается в нишу с 8-мью разъемами.
А вот подключение силовых проводов от блока питания не самое удобное (в углу корпуса):

---

Переходим к практической части.
Для тестов у меня есть подходящий сетевой импульсный БП Lincoiah 1200 Вт:
Да, он не 30 А, а 20 А. Но не всем нужен такой высокий ток, а кому нужен — у производителя есть на 1,5 кВт (но существенно дороже). И для реализации напряжения 60 В на выходе, входное напряжение источника должно быть примерно 65 В. На моем блоке напряжение 63 В — на выходе 60 В.
Что не проверять модуль просто на столе, решил его разместить в простой пластиковый корпус. Да у производителя есть свои аккуратные корпуса с аксессуарами, но ко мне они еще не попадали.
Я купил монтажную коробку и чуть приложил к ней руки, такой корпус из временного может стать и постоянным. Там полно места, можно разместить еще модуль для зарядки смартфона или еще что-то полезное.
Коробка для тестового размещения модуля 6030.
Пришлось избавить от алюминиевого корпуса сетевой БП и изменить ему один радиатор:
Зона выхлопа воздуха вбок:
Получился такой «франкинштейн» ЛБП массой 2+ кг:
Модуль надежно держится в отверстии благодаря защелкам. Если еще покрасить…
Пришлось еще сделать мощные провода с крокодилами (от АКБ велосипеда на 30 А).

---

Пару слов о работе RD6030.
При загрузке видим заставку с лого производителя:
Дальше, все, как и обычно в этих моделях RD60XX. Отдельная кнопка включения — удобно. Дисплей наглядный с большими углами обзора, размер 51х39 мм. Как по мне, логика управления чуть хромает из-за того, что нажатие на поворотный энкодер это «назад», а не утвердить. А в остальном, освоится с управлением дело 5-10 минут.
Точность уставки параметров 0,01.
Есть подробное руководство на английском. И видео уроки на ютуб.
Данные на экране можно отображать по-разному:
Есть настройка из 15 цветов на экране. И память на 9 предустановок параметров (вход и выход напряжения и тока). RD6030 подходит так же для зарядки аккумуляторных батарей.
Меню устройства (есть русский язык):
Поддерживается управление через смартфон. Но на моем самс S23 почему-то ПО на андроид со страницы товара вылетает, а программа из Google Play не подключается к модулю. Но возможности можно понять:
Куда интереснее ПО на ПК.
Оно может работать как по кабелю (порт микро USB на модуле) либо по Wi-Fi. Нужен драйвер CH341SER.
Главное окно ПО:
Остальные вкладки:
Но есть минус — когда работает ПО, клавиатура на модуле заблокирована.
С его помощью обновляется прошивка модуля:

---

Что касается тестирования, то у RD6030 огромная мощность 1,8 кВт, и ее реализовать не так просто (все еще ищу тормозной реостат от троллейбуса).
Нагрузка с лампочками не вывозит столько:
Пришлось тестировать нагревателями:
Тут снимается порядка 800+ Вт:
Но охлаждение модуля сразу включается на полную мощность. Потребление от сети ~930 Вт. Шумность с 1 метра (в корпусе) примерно 44 дБА. Смотрел тепловизором — локальных перегревов нет.
Каких то значимых пульсаций при работе на этой мощности я не заметил:
С качественными параметрами выходного напряжения у DC-DC преобразователей RD60ХХ проблем не было.
В модуль встроено множество защит для безопасной работы:
По итогу: Теперь мощности хватит всем! DC-DC преобразователь RD6030 берет новые планки мощности, сохраняя привычный облик и управление. Качество изготовления так же остается на высоте. Хотелось бы USB-C на преедней панели, и более простое и универсальное мобильное ПО. Альтернатив таким модулям для DIY пока особо нет.
Для покупки появился купон B7SXAR18CHAC до 30-го мая 2024 г. Цена с ним (для RD6030W):
Спасибо за внимание. Удачных покупок!
