Разъемы KF2510. Нанообзор

Небольшой обзор часто встречающихся в электронике разъемов KF2510 с шагом 2.54 мм. Тех самых, что используются, например, в кулерах для настольных компьютеров.

Контакты с шагом 2.54мм (0.1 дюйма) – один из самых распространенных стандартов коммутации в радиоэлектронике. 2.54мм — базовое расстояние между центрами (англ. BSC — Basic Spacing between Centers) — основной размер, на который опираются при проектировании корпусов микросхем и прочих компонентов, в первую очередь он определяет шаг ножек радиодеталей. История этого размера уходит корнями  в середине шестидесятых к стандарту DIP (dual in-line package), которым мы пользуемся и поныне:

ATmega328 в корпусе DIP-28 — микроконтроллер Arduino UNO

Герой сегодняшнего обзора — KF2510 зачастую позволяют заменить разъемы на печатной плате, изначально изготовленную для гребенок PLS. Соединение подобных разъемов с ответной частью за счет защелки способно выдержать бОльший уровень механических нагрузок, а ключ не позволит вставить разъём другой стороной, что немаловажно.

Контакты являются полным аналогом MOLEX KK-254, характеристики на странице товара совпадают почти полностью (за исключением минимального сечения кабеля)

В дикой природе существуют как и инструменты для извлечения клемм

так и для их установки

По обжиму клемм у MOLEX также есть хорошее руководство.

Посмотрим же поближе на то, что мы получили:

Туго набитый пакет со всем барахлом, что я заказал.

Все содержимое отсортировано по отдельным пакетам. Они не подписаны, но в данном случае особой нужды в этом нет.

Клеммы не магнитятся, при этом пружинят неплохо.

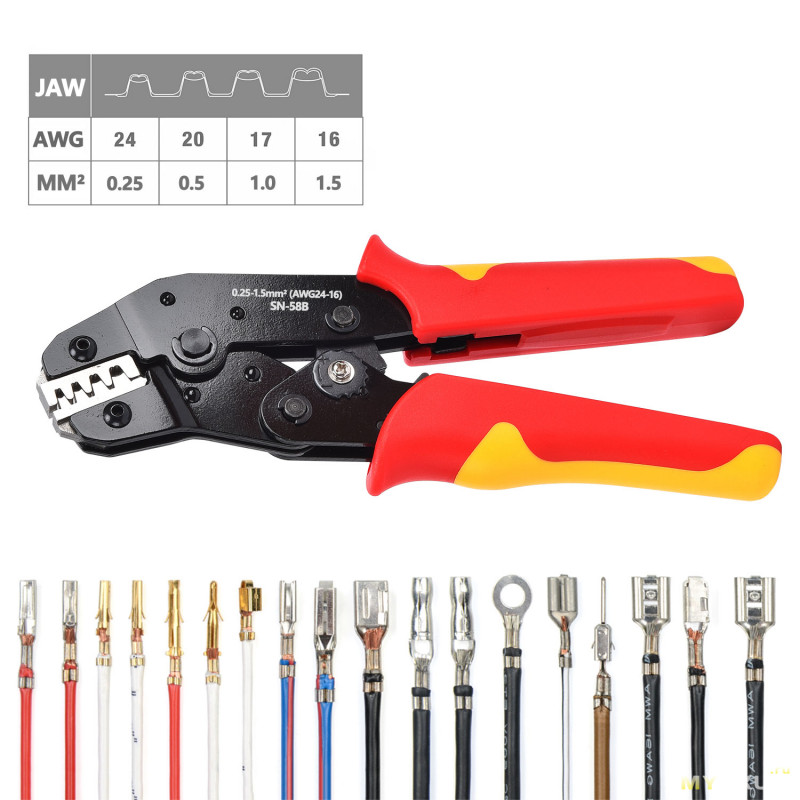

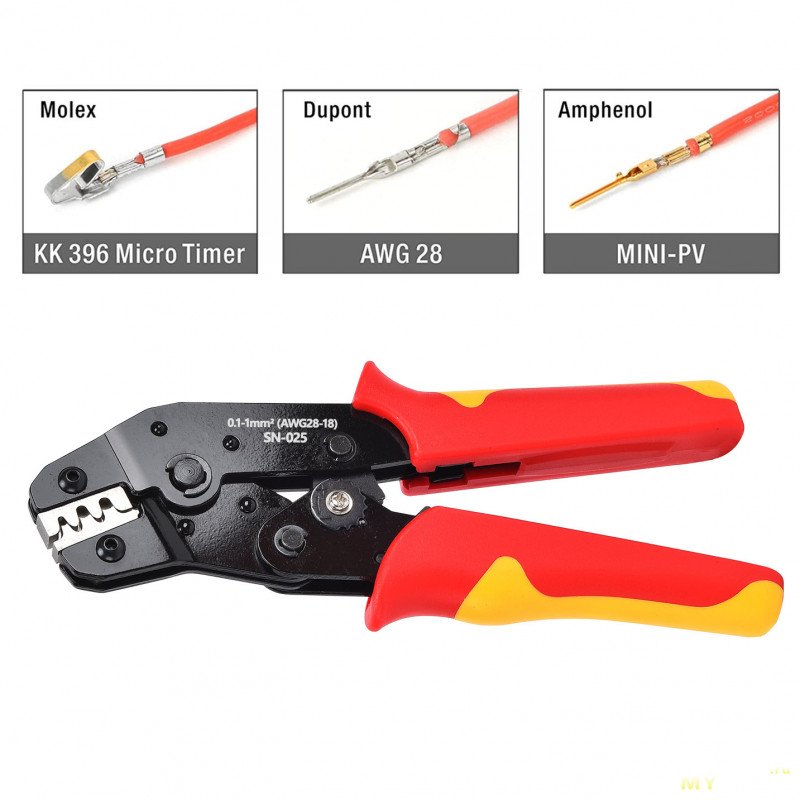

Подопытным выступил силиконовый провод. Адекватно можно нормально обжать только до 24 AWG, а заявленные 22 AWG — только провода с более тонкой изоляцией. С обжимом отлично справляется кримпер SN-01BM.
