Fnirsi DSO-153. Осциллограф для начинающих

Сегодня на обзоре маленький осциллограф начального уровня.

Упаковка и комплектация:


Инструкция

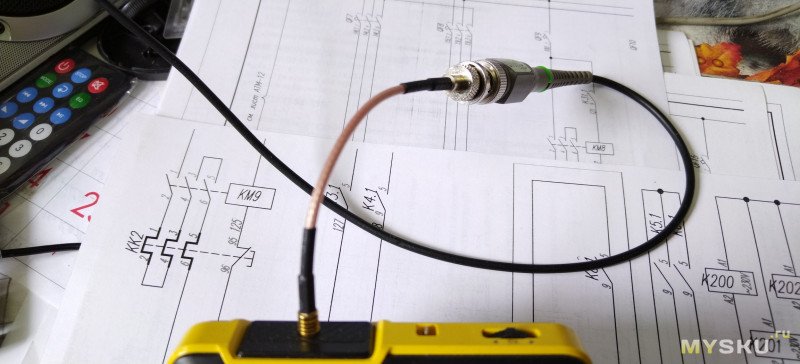

Щупы и провода крупнее. Как видим, осциллографический щуп тут стандартный под BNC и к нему переходник под MCX разъемы — это очень правильное решение на мой взгляд:


Внешний вид:


Хочу отметить хорошие углы обзора экрана (правда яркости для работы на улице ИМХО маловато) и отличную подставку. В остальном — обычный продукт от Fnirsi, симпатичный, крепенький, без люфтов и т.д.

На левой грани находится гнездо Type-c для зарядки и перепрошивки, отверстие кнопки сброса и индикатор зарядки. Cверху — два гнезда mcx для осциллографа и генератора, выход тестового сигнала для настройки щупа, ну и качелька джойстика. Длинным нажатием она вызывает меню выбора режима, джойстиком же в этом меню можно выбрать режим. В режиме осциллографа качелька выбирает регулируемый параметр, настройка параметра производится уже с кнопок возле экрана. Тут у нас в левом нижнем углу кнопка питания, а справа по вертикали еще 5 кнопок:
Auto коротким нажатием автоматически подстраивается под входной сигнал, длинным — самокалибровка
mode коротким нажатием переключает режим триггера Auto-normal-single, длинным — срабатывание по фронту/спаду сигнала
стрелки вверх-вниз изменяют значение параметра (положение осциллограммы, уровень триггера, входной делитель, режим щупа х10/х1, горизонтальную развертку и AC/DC режим входа), что именно изменять выбираем качелькой джойстика на верхней грани, ну и этот параметр подсвечивается другим цветом.
последняя кнопка run коротким нажатием запускает/останавливает осциллограф, а длинным включает/выключает отображение параметров сигнала

В целом управление довольно удобное. В генераторе позамороченнее, но тоже пойдёт. Хотя и есть ощущение, что там интерфейс писала другая команда ;)

Вернёмся к меню. При включении на экране три пункта (можно сделать запуск по умолчанию генератора или осциллографа) — осциллограф, генератор, настройки.


Меню настроек:

В генераторе присутствует довольно большое количество эталонных сигналов

Правда частота — всего 10кГц. И это очень странно, потому что этого мало даже для проверки аудиотрактов. Хотя бы до 20кГц, лучше до 50кГц было бы вполне хорошо. Сигнал двухполярный, амплитуда размах до 3.3вольта пик-ту-пик.

Понятно что на таких частотах сигнал вполне чистый и красивый. Приведу пару сигналов — остальные не менее красивы, просто поверьте

Генератор может выдавать также и постоянное напряжение от 0.1 до 3.3В — и делает это достаточно точно.

Ну и самое интересное — осциллограф. Проверю сразу на прямоугольнике, с 1кГц и выше. с 400кГц уже неправильно измеряет частоту (потому что осциллка начинает немного скакать), 500 еще в принципе читаемо, 600 уже абы что. Синус на 1МГц показывает чисто, в принципе даже до полутора кое-как дотягивает, а большего никто и не ждал.

Ну и я даже попробовал поработать и проверить искру емкостным датчиком — синхру ловит неохотно, но ловит, что могут не все осциллографы.

Ну и кишочки

Попробуем резюмировать. Это так сказать «школьный» осциллограф, самый базовый уровень. Но вполне рабочий, и даже соответствует заявленным параметрам. Странный генератор — всего до 10кГц, чего прям мало даже для работы со звуком. Возможно допилят в новых прошивках, но это не точно ;) А так — начинающему радиолюбителю вполне может пойти. То есть я не могу сказать ничего прям плохого, хотя прикопаться к генератору и могу. С другой стороны обещали 10кГц — и эти 10кГц он отрабатывает отлично. И осцилл — обещали полосу 1МГц? ну есть 1МГц, даже чутка больше. Ибо по определению полоса пропускания это частота синусоиды на которой входной сигнал затухает на 3дБ. При этом имеем экран с неплохими углами обзора и вполне удобное управление, в отличие от многих аналогов. Сам себе не взял бы — мне два канала нужно, да и хватает уже этого добра, но лет 30 назад вполне мне хватало и одноканального осцилла с параметрами не сильно-то и лучше этого, если вообще лучше.
А тут мы кроме всего прочего имеем горизонтальную развертку от 0.5мкС до 20с/деление и чувствительность от 10мВ до 10В на деление. Тот же мой любимый 1013d может от 50мВ до 5В на деление. Кстати, надо проверить этот параметр у остальных — может это прям киллер-фича и больше ни у кого такого нет ;)
