Ртутные выключатели / датчики наклона
- Цена: $1.18
- Перейти в магазин
Скажу честно — купил эти выключатели без конкретной цели. Просто попалась в рекомендациях диковинка, стало интересно, ну и подумал, что всякое в хозяйстве может пригодиться. В принципе, уже есть идея, как их использовать, но надо еще дозаказать материалов. Поэтому сегодня — сферический обзор в вакууме, с небольшим колхозным применением в конце
В лоте доступны два размера — с диаметром корпуса 3 и 5 мм. Я заказал те, что поменьше.
Диаметр: 3/5 mm
Рабочий угол: 10°
Напряжение: 20 v
Ток: 0.3А /0.8A (для 3 и 5 мм соответственно)
Рабочая температура: -40°C-300°C

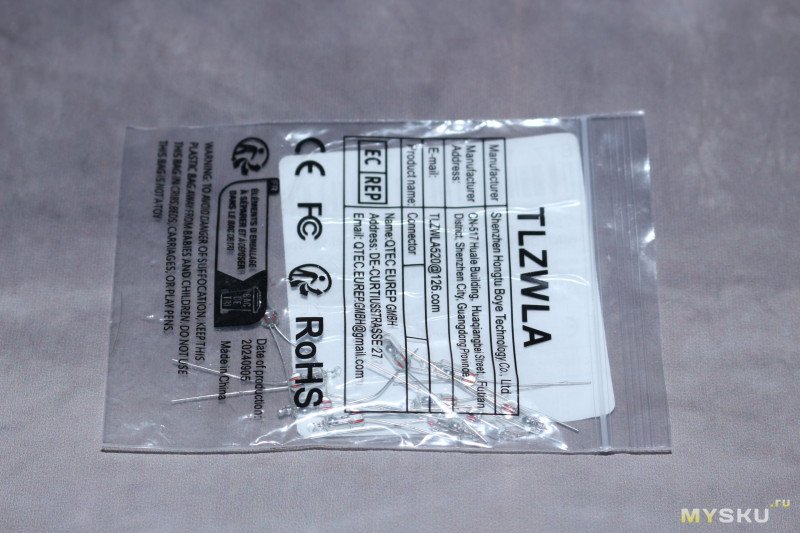

Выключатели пришли в пупырчатом почтовом пакете. Упаковка продавца — зип-лок.

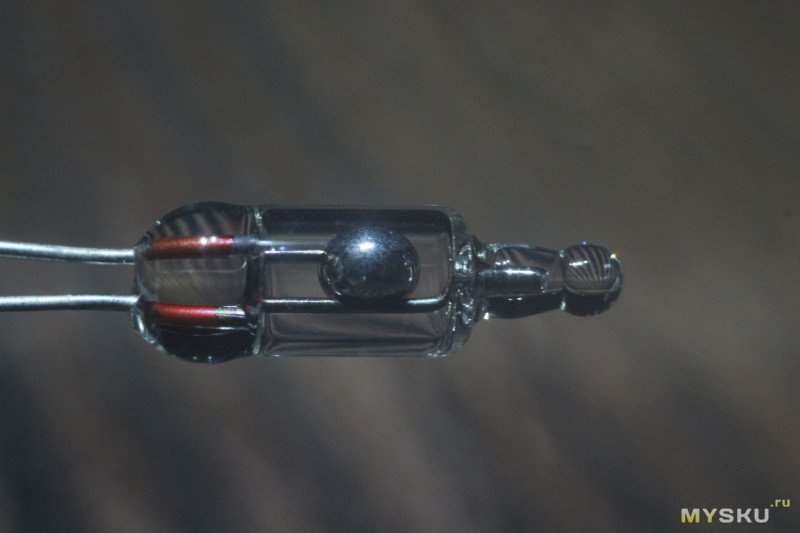

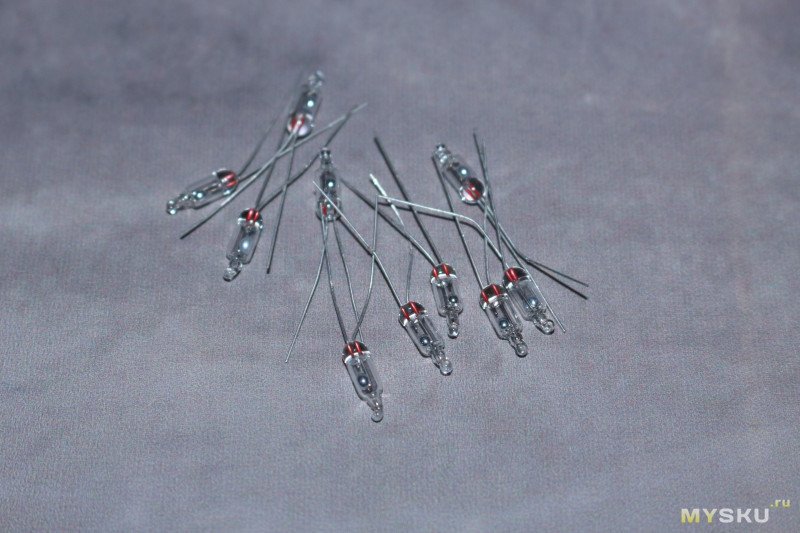

Заказал 10 шт., получил 10 шт. Выключатели представляют собой герметичные стеклянные колбы с шариком ртути внутри.

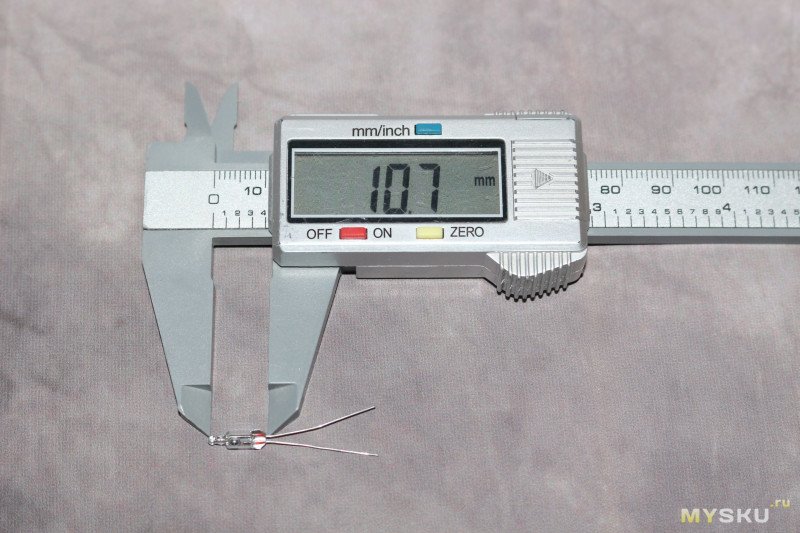

Длина чуть меньше заявленной, диаметр соответствует.

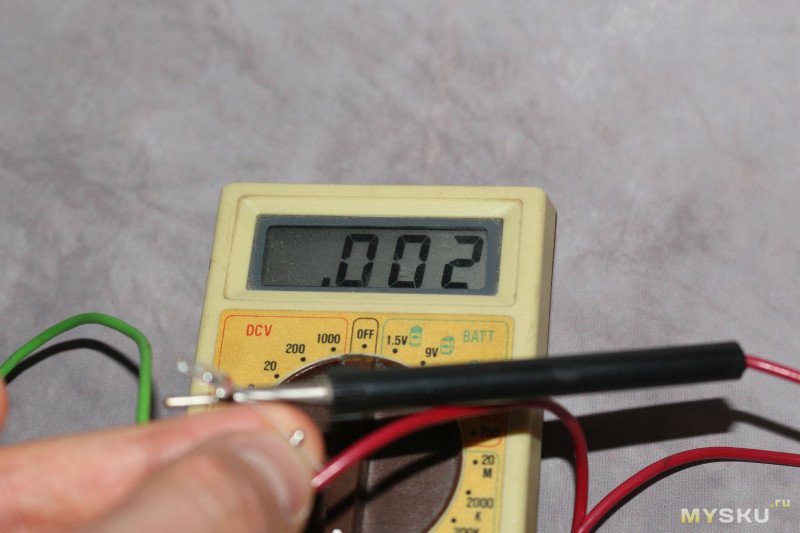

Сопротивление пренебрежительно мало. Хотя, возможно, мой старенький мультиметр привирает.

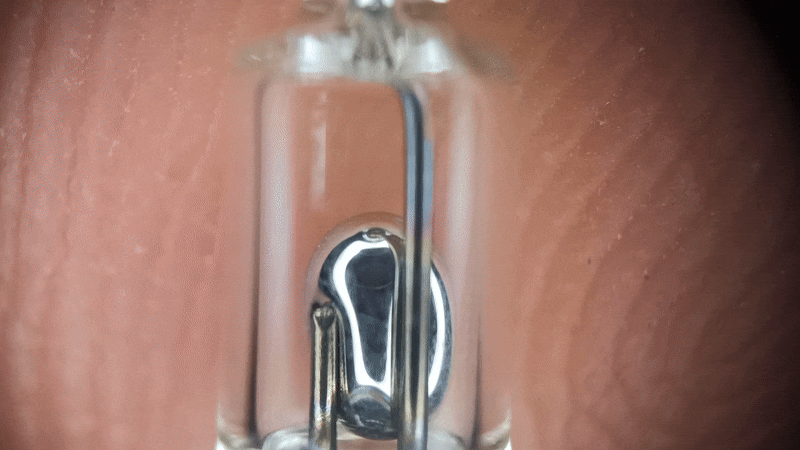

При ближайшем рассмотрении видно, что контакты внутри колбы разной длины. И шарик ртути замыкает их только будучи в положении ближе к нижнему краю датчика.

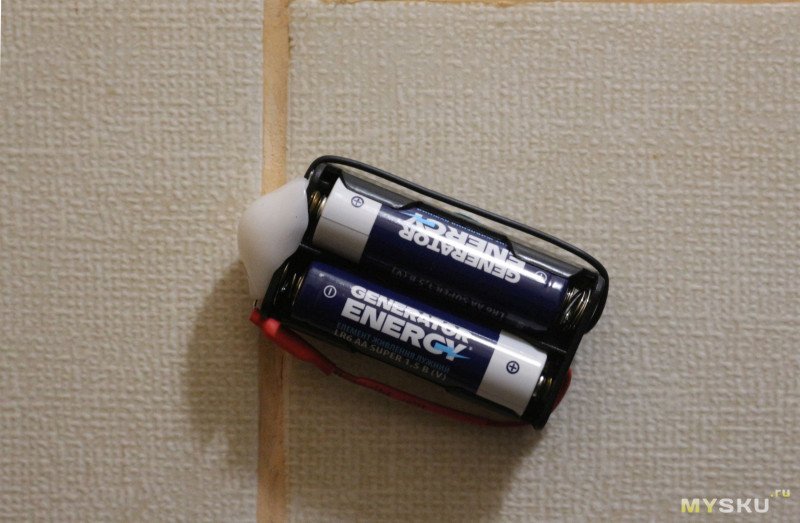

Быстренько сварганил аварийный светлячок в туалет. Использованы: холдер для 2хАА батареек, светодиод, сабж, пару кусочков термоусадки и немного полиморфа для рассеивателя.
Продавец заявляет, что выключатель срабатывает при отклонении 10 градусов. Тут он хорошо приврал — у меня получилось, что угол срабатывания около 40-45 градусов.
Итогов не будет. Датчик работает, не такой чувствительный, как заявлено. Применение какждый найдет сам, если надо. Надеюсь, до свое реализации у меня руки дойдут, и будет, что показать.
В лоте доступны два размера — с диаметром корпуса 3 и 5 мм. Я заказал те, что поменьше.
Заявленные характеристики:
Длина: 13 + 1 mmДиаметр: 3/5 mm
Рабочий угол: 10°
Напряжение: 20 v
Ток: 0.3А /0.8A (для 3 и 5 мм соответственно)
Рабочая температура: -40°C-300°C
Выключатели пришли в пупырчатом почтовом пакете. Упаковка продавца — зип-лок.
Заказал 10 шт., получил 10 шт. Выключатели представляют собой герметичные стеклянные колбы с шариком ртути внутри.
Длина чуть меньше заявленной, диаметр соответствует.
Сопротивление пренебрежительно мало. Хотя, возможно, мой старенький мультиметр привирает.
При ближайшем рассмотрении видно, что контакты внутри колбы разной длины. И шарик ртути замыкает их только будучи в положении ближе к нижнему краю датчика.
Быстренько сварганил аварийный светлячок в туалет. Использованы: холдер для 2хАА батареек, светодиод, сабж, пару кусочков термоусадки и немного полиморфа для рассеивателя.
Продавец заявляет, что выключатель срабатывает при отклонении 10 градусов. Тут он хорошо приврал — у меня получилось, что угол срабатывания около 40-45 градусов.
Итогов не будет. Датчик работает, не такой чувствительный, как заявлено. Применение какждый найдет сам, если надо. Надеюсь, до свое реализации у меня руки дойдут, и будет, что показать.
Самые обсуждаемые обзоры
| +86 |
3486
88
|
| +62 |
3603
75
|
| +31 |
1352
53
|
| +62 |
3296
53
|
Если там вообще ртуть, а не сплав галлий-индий-олово.
2ТС: Суньте в морозилку один штук, плз. Ртуть останется жидкой до -38 по Цельсию.
хоть в космос отправляй.
А все электронные, купленные в аптеке, тоже никуда не годятся. Брал и Омрон, и A&D, и еще какой-то. Такое впечатление, что их либо не откалибровали на заводе, или дешевые датчики с большой погрешностью поставили, а в носик теплопроводящую пасту (или что там должно быть для улучшения теплопередачи) не положили.

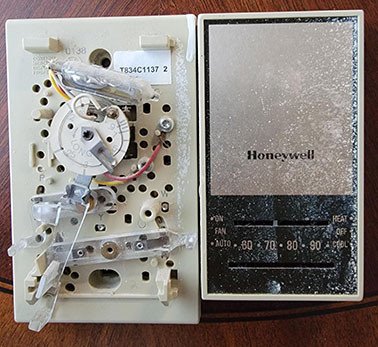

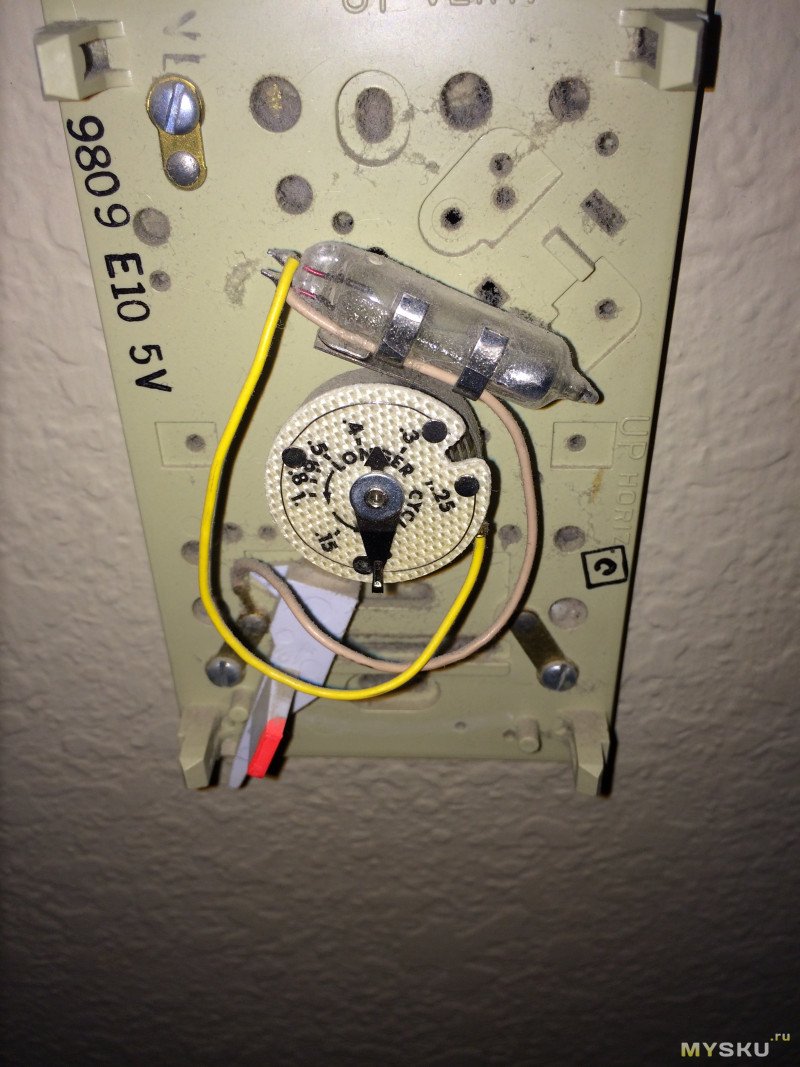

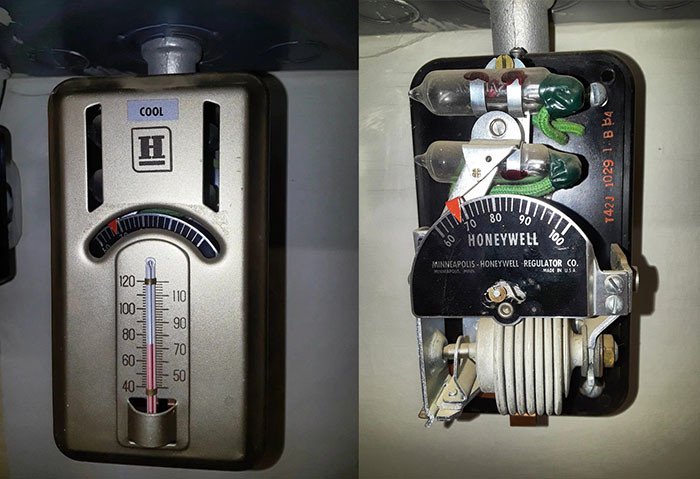

В нацпарке Секвойя, заселились во вполне себе современный коттедж, хотел настроить температуру обогревателя (он под окном стоит и вроде как совмещен с кондиционером), тронул регулятор на стене, крышка отвалилась и там как раз как на фото ртутный размыкатель на биметаллической спиральке, я был очень удивлен.
И кстати заметил в Штатах, что многие вещи которые работают, там и продолжают работать: деревянные телеграфные столбы, одетые в кольчугу из скоб ко оными многие наверное десятилетия прикрепляли на столб всякие объявления, выключатели света, дизайна 60-70-х, те же обогреватели тех же годов, стационарные телефоны, они есть в каждом старом фильме, и пр.
Довоенный двухтактный дизель Detroit Diesel Series 71, у нас ЯАЗ-204/206, долгое время был фактически единым дизелем во множестве модификаций от одноцилиндрового до V24, где только не стоял, от горнодобывающей и военной техники до междугородних автобусов, разве что не летал.
DC-3 и C-47 летают до сих пор, некоторые с апгрейдом до турбовинтовых.
В глубинке всё ещё можно дозвониться до модемного пула, до сих пор много протяжённых гравийных, грейдерных дорог…
И америкосы, чего интересно, нисколько не чураются старья.
Хотя и сам живу далеко не в будущем, вокруг множество старых вещей, честно выполняющих свою задачу — на работе использую программное обеспечение, восходящее к 70м годам, Windows-98, дискеты и матричные принтеры, у самого есть машина УАЗ, на стройке рядом работает механический кран 70х годов, на реке стремительная «Ракета» из 60х, по северам летают древние Ан-24…
Я уж подумал, что включается подсветка при опускании стульчака… )))
По запахуНаощупь.Скорее всего активирует сирену и мигалку.
Даже интересно было бы свой переделать или рукоятку заменить. Вы отдельно брали с емкостным датчиком?
ссылка
Пожалуйста.
Это точно? Сопротивление амперметром измеряли?
У нас на рынке такого продавца за одно место прихватили.
Голливуд, блин…
вот обзор 2017 г. на эти штучки с познавательными комментариями.
ничего особенного — обычный бело-синий «холодный ртутный»…
скорее всего не долго… эта часть из воспоминаний
изъятаотсутствует :)upd: больше похоже на такой mysku.club/blog/aliexpress/53929.html#comment2163143
Лично держал её в руках. Прикольно. Но самое прикольное — это бутылка 0.7 из-под вина, с ртутью. Прикольно тем, что мозг не может осознать, что в ней около 9 килограммов :)
Страшна она именно при длительном воздействии её паров. Так что да, лучше дома такие штуки не разбивать. Но они довольно прочные из-за габаритов.
Хотя у нас на кафедре при разборке залежей реактивов тоже 3 кило нашли, хорошо хоть в надёжной упаковке. Хотя вроде тематика не наша.
Есть хорошая альтернатива? Покажите.
Чтобы была надежность и не требовала питания в дежурном режиме.
Что касается вредности ртути, мы в детстве этого не понимали. Натирали ею 2 копейки и они из медных ставали на вид никелевыми, как 10 копеек. На них покупали у бабок стакан семечек.
Недавно я прикупил немного таких датчиков наклона. Пока не знаю куда применю.
А в фиксаже безопаснее, но кто тогда об этом знал…
Как-то никто этим в то время не пугал народ
В детском саду ещё был, и вот наша (из нашего военного городка) химик-лаборант (!) показала фокус, не фокус… так — развлечение что-ли? Каплю ртути у себя на ладошке покатала, на части делила, в одну сливала. Такое в общем. Я тогда первый раз так вот ртуть живьём и увидел. А достала она её, у себя из сумочки. В пузырьке наверно носила с собой… зачем?!
Второй раз, мне уже 19 было, и дома, в гостях у своего однокурсника, с которым приехали с производственной практики, его папанька похвастался пузырьком от туши, наполненным ртутью. Дал подержать — тяжёленький. А ведь взрослый человек, дежурный электромонтер (это не ПТУ, а институт) на крупной ГРЭС… Вот наверное из тех газовых реле, про которые я выше упоминал, «наковырял»
Мама рассказывала, что после войны с игрушками было негусто. На переменах по парте гоняли эту ртуть на перегонки итп.
Мама кстати живее всех живых. Мнеб в ее возрасте такое здоровье… Зубы у нее все свои до сих пор, была у стоматолога дважды за всю жизнь…
Парами любой дряни лучше не дышать. Но в таком выключателе ртути немного + разбить его надо постараться. А так, вообще, в аккумуляторе сотового дофига всего неполезного…
А бабушка успокаивала, что раньше ртуть втирали в кожу от золотухи. Для защиты кур от насекомых использовали. Смеялась, когда рассказывала как они клюют, а потом сзади вываливается. Разворачиваются и снова клюют.
