AiXun DP20, самая необычная зарядка на рынке. Проблемы и решения

В этом обзоре расскажу об основных проблемах этой зарядки и методах их решения. Как мне кажется, зарядка однозначно стоит того, что бы посвятить отдельную статью только этому. Если интересно, прошу под CUT



Я не буду подробно делать обзор самой зарядки. На Ютубе есть два больших подробных обзора по ней. А я не люблю повторять то, что уже подробно обозревали раньше. Но вот по решениям проблем информации мало. И я сам долго с этим разбирался. Поэтому владельцам или тем, кто собирается купить, будет полезно.

В чем необычность этой зарядки? Она показывает много полезной информации во время зарядки устройства и в простое показывает время и виджет погоды, что очень удобно. Я сейчас перестал лезть в трей виндовс, что бы посмотреть время. Удобно просто глянуть на стол, где время показывает сама зарядка цифрами с большим шрифтом. Также актуальна текущая температура на улице. Лишний раз не надо ходить смотреть на градусник. Вот почему никто из производителей не сделал так раньше? Но об этом позже. Я писал, что это не обзор, как таковой, самой зарядки, а описание проблем и их решений. Но кратко по возможностям пройдусь.

Питание — 100-240V AC
Экран — 2.4" IPS 320*240
Беспроводная связь — BT, WiFi
Порты — 4шт USB-A, 4шт USB-C (каждая пара запараллелена. В один момент используется только один порт из двух)
Беспроводная зарядка
Максимальное ограничение по портам — 20V, 3A
Мощность — 3/3 порта по 44W, 1/1 порт 60W, беспроводная зарядка 15W. Всего 207W (в тестировании реально отдавала эту мощность)
Порт 24V 8A DC 5.5/2.5
Порт подключения к ПК
Протоколы:
Support PPS/PD3.0/PD2.0
Support QC4+/QC4/QC3.0/QC2.0
Support AFC
Support SCP
Support PE2.0/PE1.1
Support SFCP
Support direct charging under low voltage
Разрешение по току — 0.001A
Разрешение по напряжению — 0.001V
Активное охлаждение, сьемный предохранитель

Возможности — отображение погоды, времени в простое. В режиме заряда — ток, напряжение, протокол, сколько влило в заряжаемое устройство в mAh, мощность зарядки по порту, мощность по всем портам, температура корпуса, до 4х экранов в одном для каждой группы портов, экран графика зарядки по току и напряжению.

Софт — родное приложение AiXun, поддержка обновлений, настройка зарядки на ПК.

Кратко по экранам.

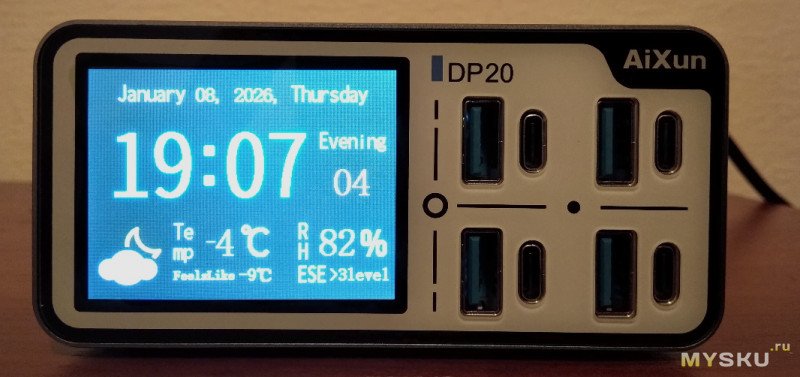

Вот так оно выглядит в простое без подключения к девайсам.


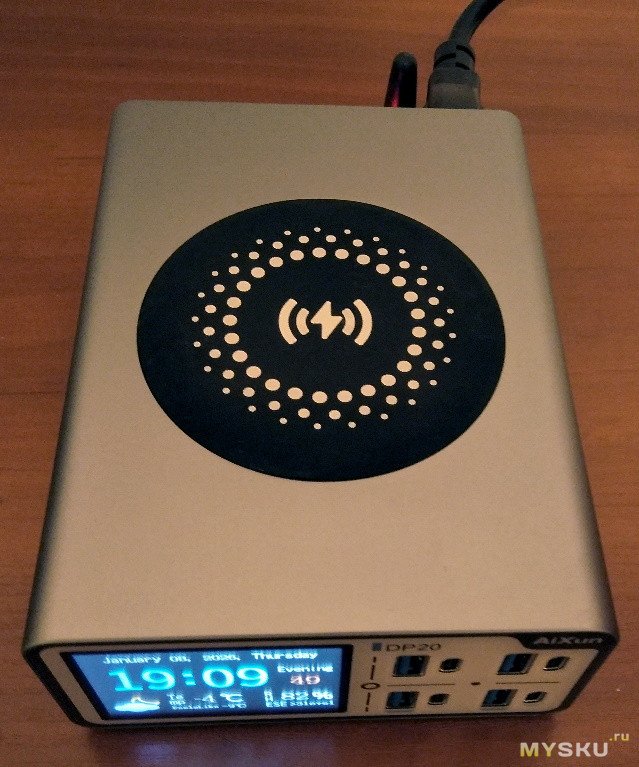

Беспроводная зарядка.

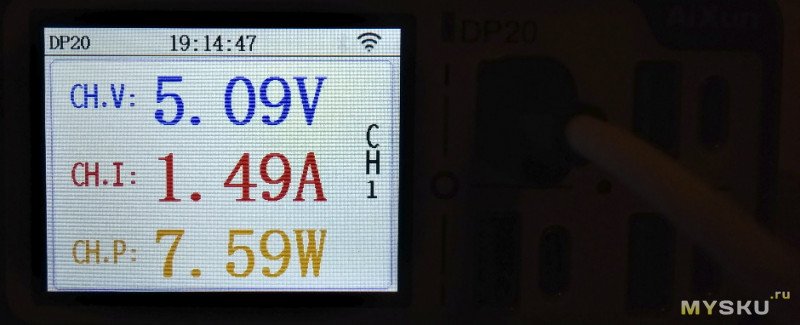

Режим заряда. Таких экранов может быть до 4х сразу (в зависимости от того, сколько девайсов подключили).

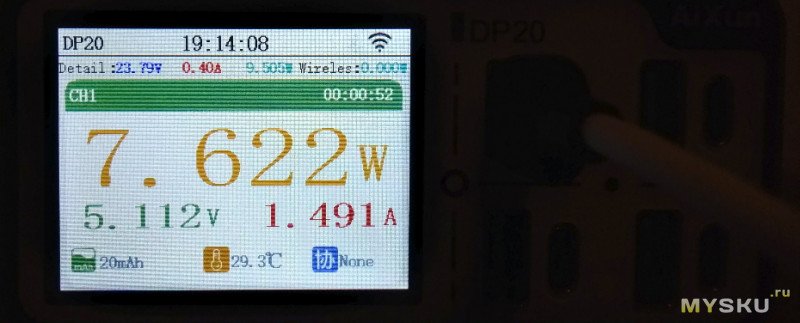

Сразу напишу — эти волны на экране — так снимает смартфон. В реальности все выглядит совершенно нормально. Тут информация — общая мощность по всем портам, мощность беспроводной зарядки, время зарядки на текущем порту, мощность, ток, напряжение, сколько влилось, температура корпуса, текущий протокол.

Сбоку есть кнопка управления. Короткое нажатие позволяет выбрать нужный текущий порт. Длительное переключает в экран отображения только для этого порта.

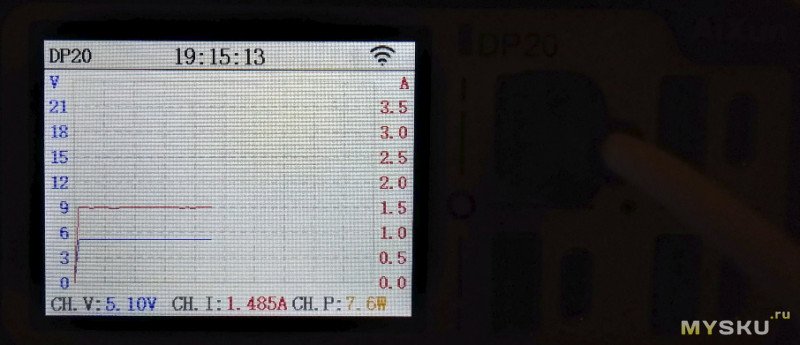

Еще одно нажатие переключает в режим отображения графика.


Проблемы.

1. Отображение времени/погоды на экране в режиме ожидания.
Для начала вам надо скачать программу с сайта Айхун и подключить кабелем зарядку к компьютеру. Программа универсальна для всех их девайсов. После установки у вас появится первый вопрос. Там надо регистрироваться в их ПО. Вводится емейл/пароль и есть поле ввода пина (который должен прийти на емейл). У нормального человека возникает вопрос — 'как я могу ввести пин с емейл, если я еще не зарегистрировался в ПО, а форма одна?'. Но у китайцев своя логика. Вы просто заполняете емейл и пароль и оставляете поле пин пустым. Нажимаете Ok. Программа ругается, что регистрация не будет произведена, пока вы не введете пин. Игнорируете и опять нажимаете ок. И опять получает это сообщение. После нажатия в н-ный раз, вам на емейл придет пин. Это гениально, блин :) Китайские программисты такие программисты.

Ok, зашли в программу. Программа сразу увидела ваш девайс.

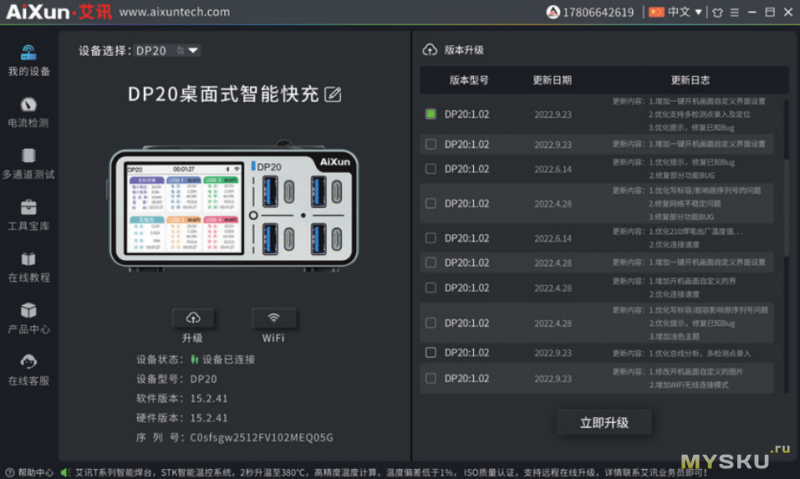

Не пугайтесь. Это картинка с китайского сайта. Там есть выбор английского. Справа будет список обновлений. Ставьте последнее. Появится окно загрузки кода. Девайс перезагрузится и у вас будет стоять последняя прошивка. Далее нажимаете на значок сети, находите вашу сеть и вводите пароль. Все, зарядка в сети.

C BT я не стал себе голову забивать, там делается через китайский weChat, пусть сами делают. Время — там есть слева настройка времени. Увидите переключалку Auto/Custom. Auto не работает. Вам надо перейти в режим Custom и выбрать свой часовой пояс. Появляется красивая такая картинка с картой мира (лучше бы софт допилили, а не извращались с этим). Часовой пояс дает выбрать сразу такой большой кусок на планете. Тут я впал в ступор. А как оно отображает погоду, если я не могу выбрать город? Ок, выбираем часовой пояс. Сохраняем. Отключаем девайс и его перегружаем. Время показывает правильно. Погоду — текущую погоду в Буркина-Фасо. Как я и предполагал. Подключаем девайс опять. Внезапно видим, что ваш custom переключился в режим auto. Хм. Ставим опять custom и опять выбираем часовой пояс. Сохраняем, перегружаем девайс и опять получаем левую походу. Заходим опять в ПО и опять видим auto. После нескольких таких манипуляций девайс на auto сумел использовать мой часовой пояс и при этом определил регион подключения. И время и погода стали нормальными. Я проверял значение температуры с внешним градусником. Иногда совпадает, иногда +- один градус. Я не знаю, может оно среднюю по городу температуру берет. Меня устраивает. После этого можете сносить ПО. Дальше все работает автономно. Если потом заходите обновить девайс, просто еще раз поставите.

Да, кстати, программа еще умеет мониторить текущие значения зарядки и рисовать большой график.

2. Беспроводная зарядка.
Народ на некоторых ресурсах писал, что есть проблема с выставлением напряжения беспроводной зарядки для мелких девайсов, которые заряжаются от беспроводной зарядки. Вроде часов. Ничего не могу сказать, у меня таких девайсов нет. Я проверял несколько телефонов. Все работает нормально.

3. Экран.
Экран отлично смотрится днем. Но яркий ночью. Я тут согласен с другими пользователями. Настройки яркости нет. Я решил разобрать девайс, что бы отрегулировать подсветку. Но ничего не получилось. Ниже обьясню почему.

4. Вентилятор.
Он громкий. Там стоит высоко-оборотистый вентилятор на 24 вольта. Включается при температуре корпуса 45 градусов. Отключается при 42. Гистерезис маленький и если вы подключили что-то мощное, происходит следующее. Он громко включается, мощным потоком охлаждает корпус, температура быстро падает. После чего вы его очень скоро услышите опять. Я понял, что с этим надо что-то делать и решил разобрать зарядку.

HINT — если вы не подключаете что-то мощное к нему, то, вероятно, вообще никогда его не услышите. В принципе, шум приемлем для обычного помещения днем. Но ночью такое не понравится.

По поводу разборки. Я пересмотрел все ресурсы. Нигде в интернете разборки нет. Вообще нет. Так что вам эксклюзив, первая в интернете разборка.

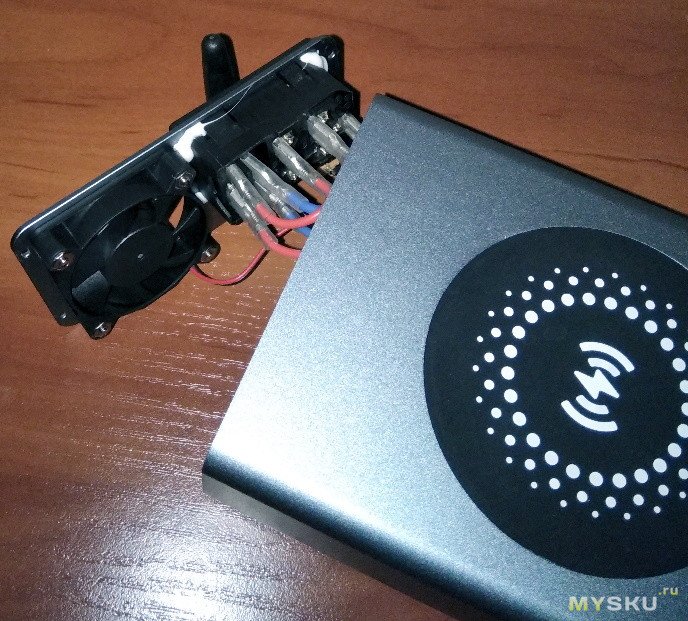

Откручиваем 4 винта сзади.

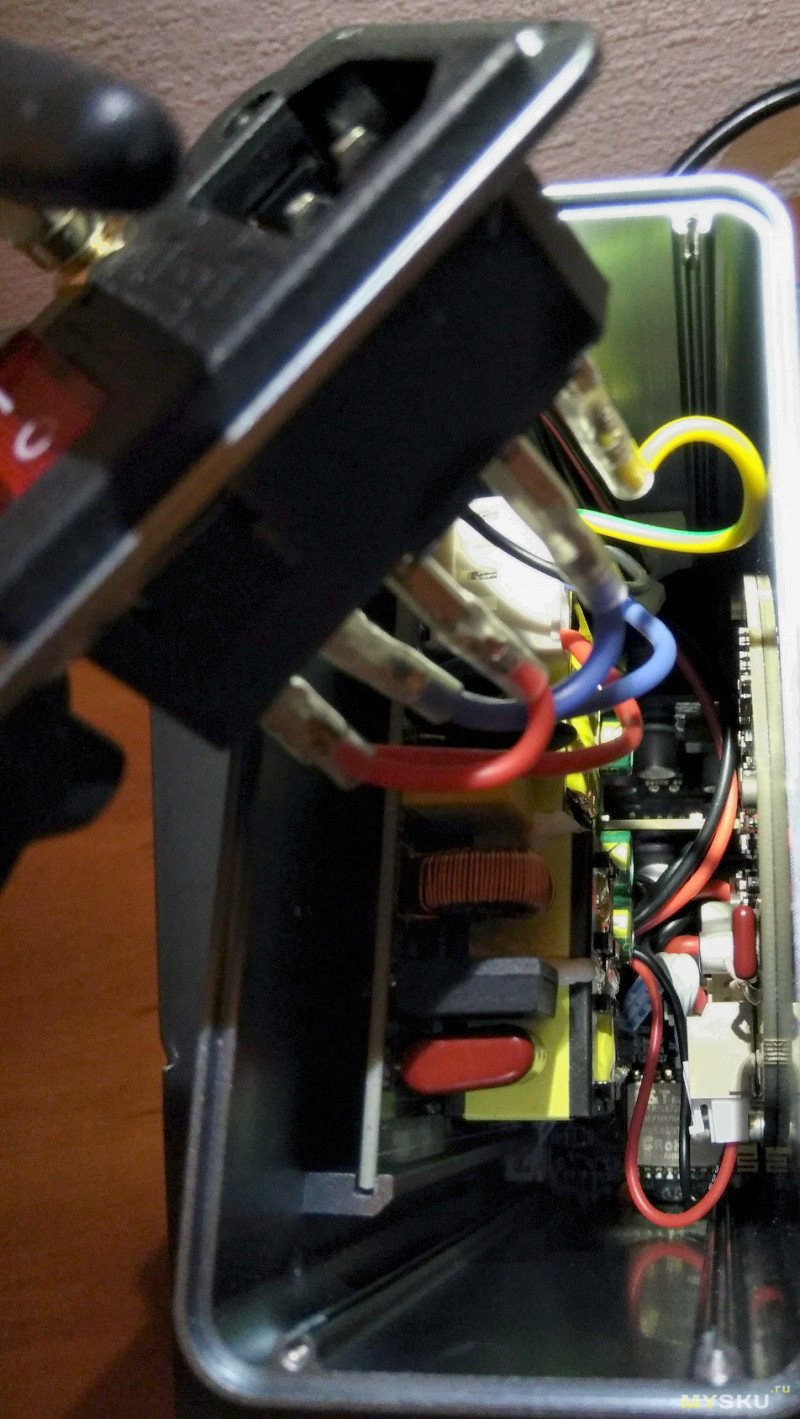

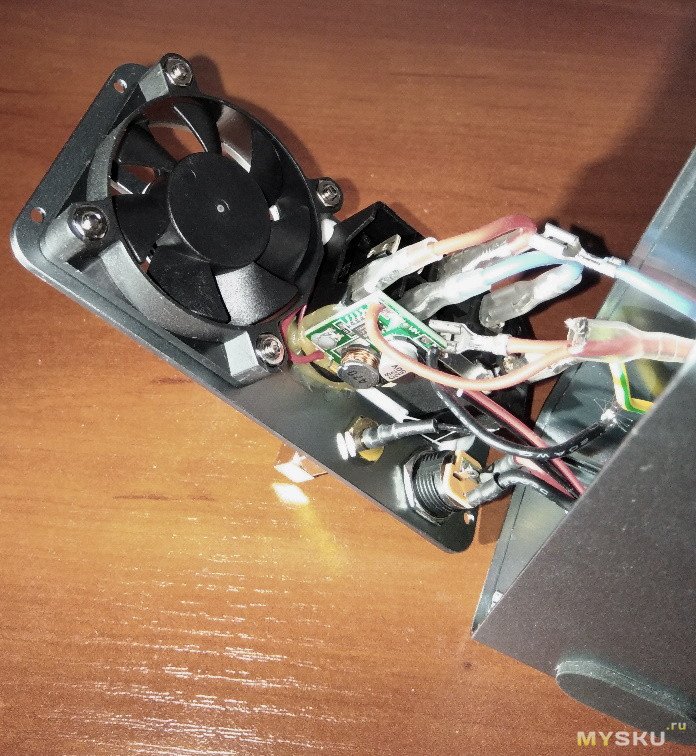

Виден вентилятор, блок розетки/кнопки/предохранителя. Замечу — вся сборка/плата сделана на очень хорошем уровне. Везде посажено на компаунд, жгуты на проводах, качественные компоненты, платы полностью отмыты от флюса. Мне понравилось.

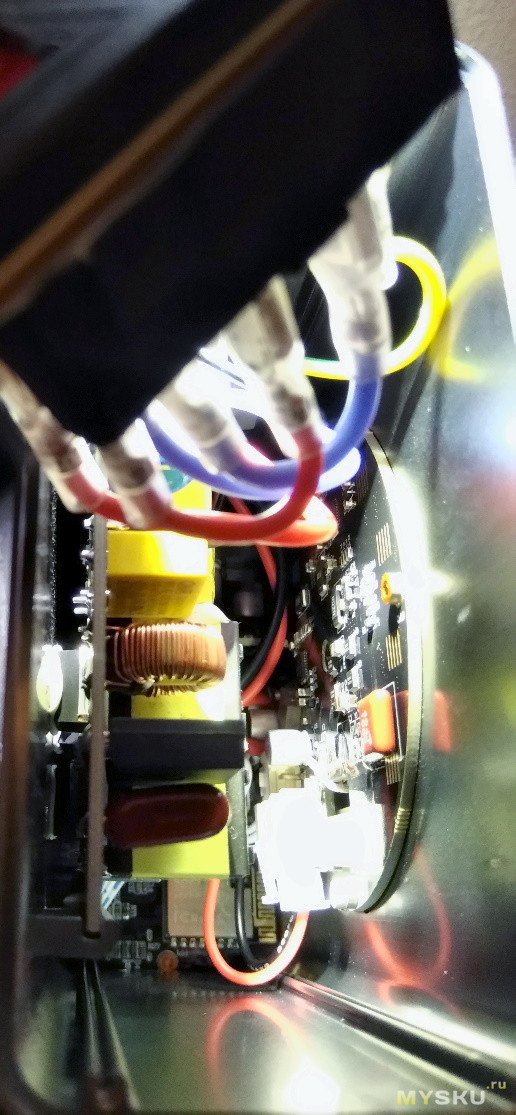

Фильтр сети. Видны трансформаторы преобразователя. Плата в пазах.


Дальше… А дальше все. На этом разборка окончена. Экран спереди посажен на клей. Силовые транзисторы на плате, которая в пазах, приклеены термоклеем к корпусу. Разборка без деструктивных действий невозможна. Поэтому о настройке экрана можно забыть.

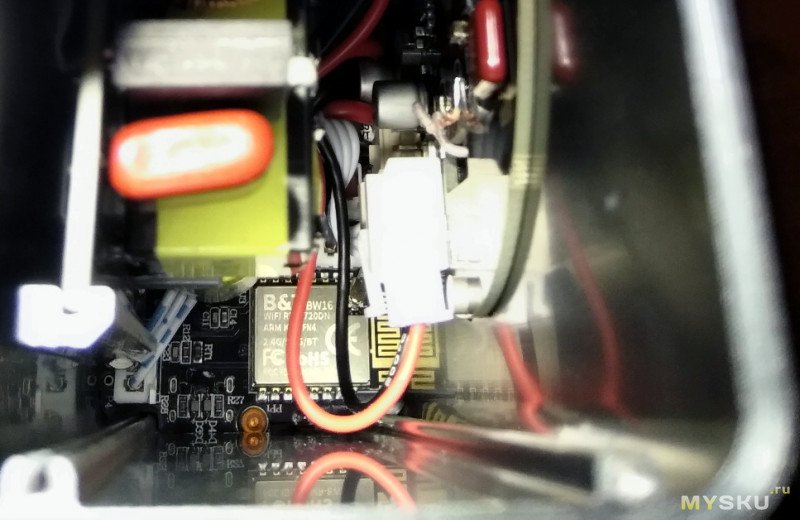

Я как мог пофотографировал через верх внутренности плат. Кому-то будет полезно.


Процессор.


Еще фото.


По поводу вентилятора. Я решил снизить напряжение в 2 раза. Идея такая — он будет дольше охлаждать, зато тише. И для некоторых компонентов, возможно, такое охлаждение будет даже эффективнее, чем короткие включения на полную мощность. Я купил миниатюрную плату преобразователя на XL1509.


Дальше я с лабораторного блока питания подавал напряжение на вентилятор и нашел точку с наименьшим резонансом. Получилось 12.6в. Нашел место для преобразователя и приклеил двухкомпонентным клеем для пластика.


Еще перевернул кнопку питания. Я привык, что включение, это положение вверх.

В таком варианте шум меня полностью устроил. Проверил при подключении нагрузки, охлаждает эффективно.

В общем сейчас я доволен зарядкой. Проблема только в яркости дисплея.

Сразу предвижу комментарии, что все можно посмотреть и обычным usb доктором на любой зарядке. На что возражу — мне кажется мало тут людей, которые смотрят доктором все свои десятки девайсов. А в зарядке они побывают все. Лично мне эта зарядка помогла увидеть такие вещи (о которых даже не подозревал).
1. Есть кейс для беспроводных наушников. Его поведение достаточно странное. При первом подключении загорается оранжевый диод, потом гаснет. Идет зарядка. Когда все зарядилось, загорается зеленый. Потом тоже гаснет. Если пропустить этот момент, непонятно, зарядился кейс или нет. Тут я всегда это вижу по току зарядки.
2. Другой девайс — после зарядки загорается зеленый диод. Я даже не подозревал, что он загорается, когда зарядка девайса переходит из CC в CV. После этого туда влилось еще целых 400mAh. Раньше я просто сразу его отключал.
3. На одном из старых телефонов я отключил быструю зарядку, что бы поберечь батарею. Оказалось эта софтовая фича не работает. Я бы об этом не догадался.
4. Узнал реальные токи заряда для разных девайсов. Некоторые разочаровали.

Итог.

Отличная зарядка со своими специфическими проблемами. Большая часть проблем решается
