Многофункциональное зарядное XTAR VX2 PRO для Li-ion, LiFePO4, 1.5V Li-ion, 1.2V Ni-MH

Xtar продолжает совершенствовать свои устройства, в этот раз Xtar предоставил на обзор зарядку, которая может заряжать, определять емкость, переводить в режим хранения и восстанавливать аккумуляторы. При этом может работать с со всеми наиболее популярными в наше время типами и размерами аккумуляторов, питается от USB, имеет два независимых слота, может выбирать ток автоматически или можно выбрать вручную и может заряжать токами до 3А.


Основные характеристики:
— типоразмеры: 10440/14500/16340/18500/18650/21700/26650/32650/AAA/AA/SC/C/D
— типы: 3.6/3.7V Li-ion, 3.2V LiFePO4, 1.5V Li-ion, 1.2V Ni-MH
— токи: для 3,7В и 3,2В лития 3Ax1слот / 2Ax2 слота. Для 1.5V Li-ion, 1.2V Ni-MH 0,5Ах2 слота.
— питание: USB type C, 12 в от QC или PD. Может питаться от 5в, но ток ограничен.

Внешность

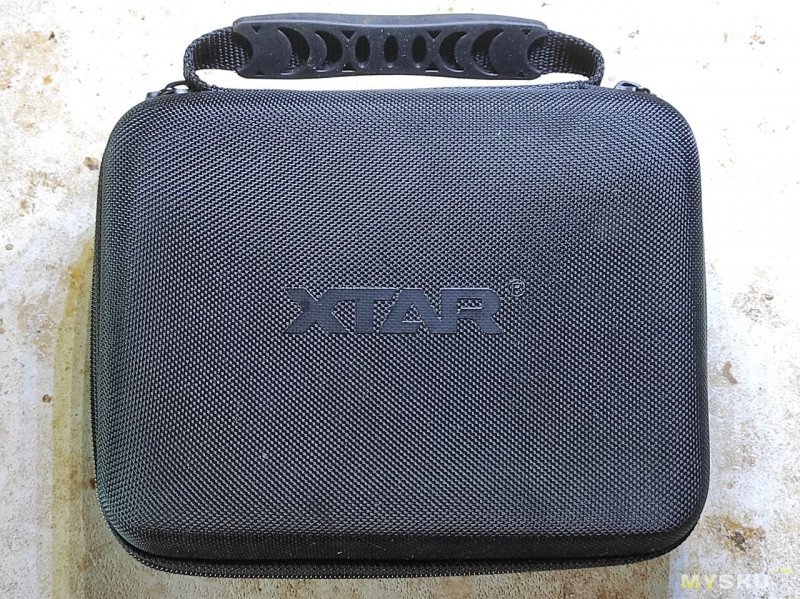

Ко мне пришла в жестком кейсе, который обернут лентой. Компания акцентирует, что ей уже 19 лет.
НО!!! Я посмотрел отзывы на али и на озоне, похоже в жестком кейсе зарядка пришла только ко мне, а стандартная комплектация это брендированная коробка (фото из отзывов):

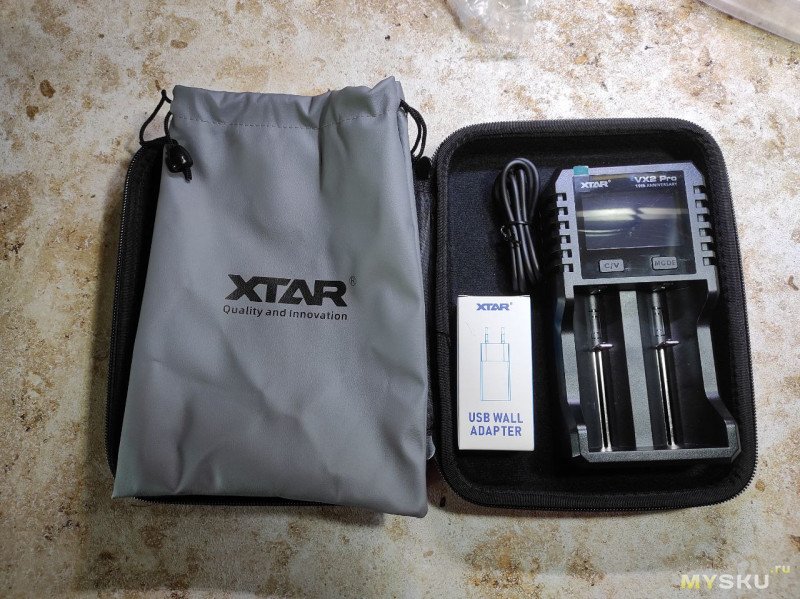

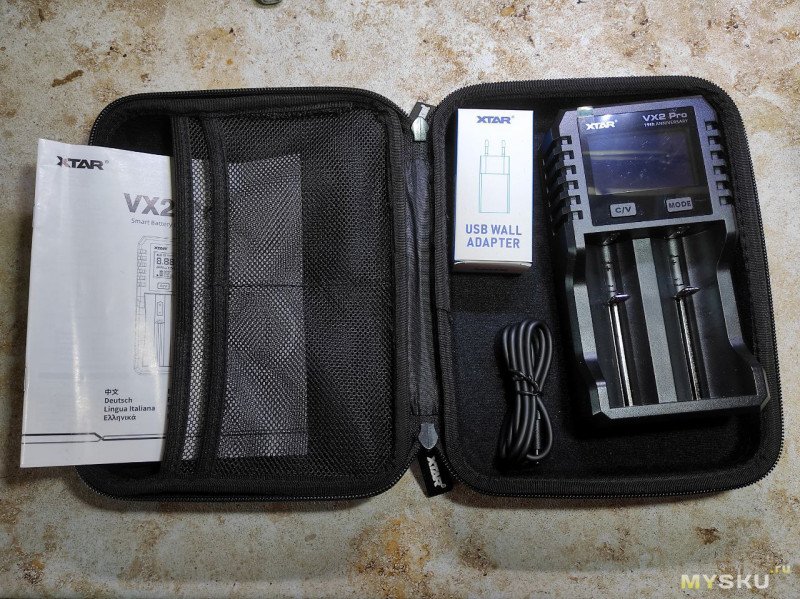

Внутри зарядка, сетевой адаптер (можно купить без него), кабель USB C-C и мешочек для хранения.
Мешочек сделан из плотной прорезиненной ткани, в него может войти две таких зарядки.
Или зарядка, сетевой адаптер, кабель и запас аккумуляторов. Или же рядом может лежать XTAR PB2SL.

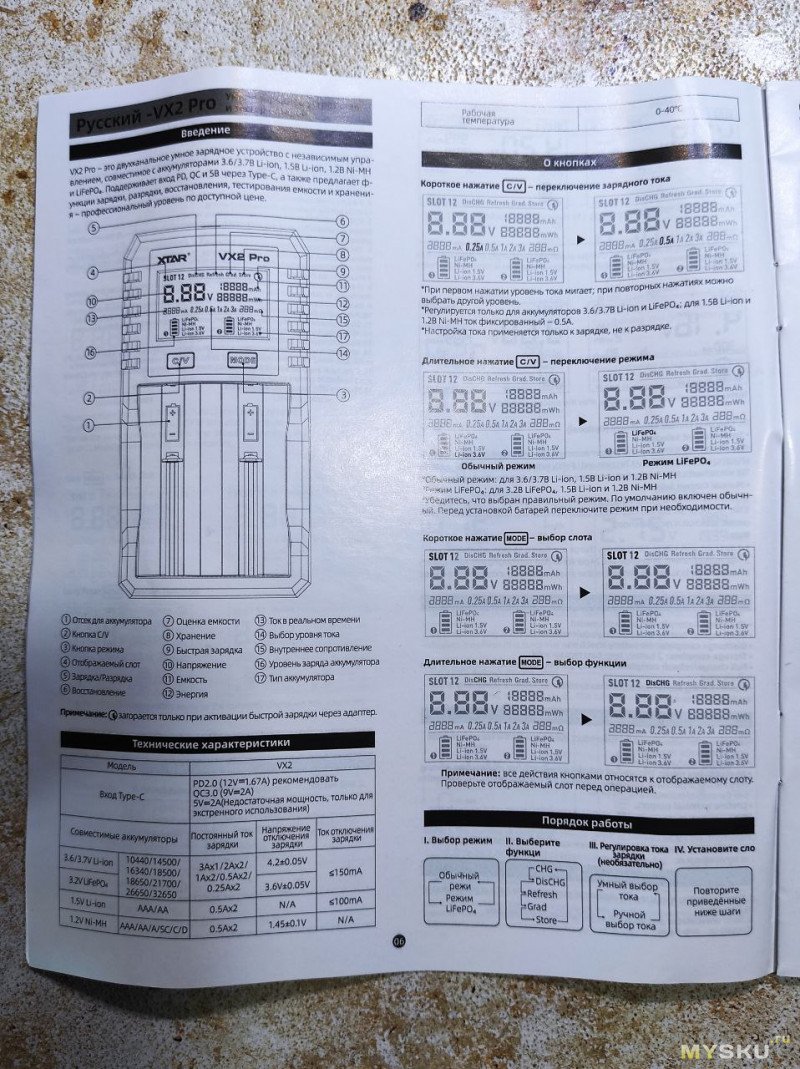

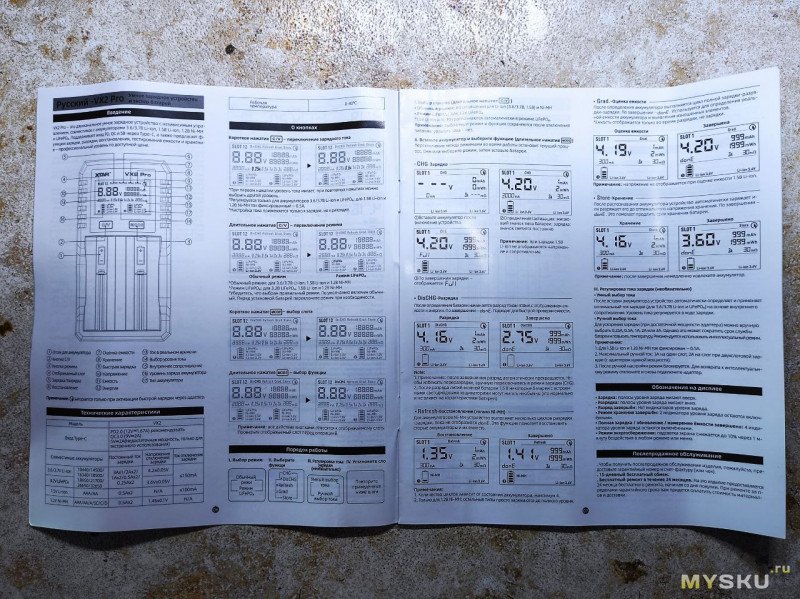

В инструкции есть русский язык, напечатано отлично, понятно и с картинками. Переведено почти хорошо, есть неточности.
Инструкцию можно почитать здесь

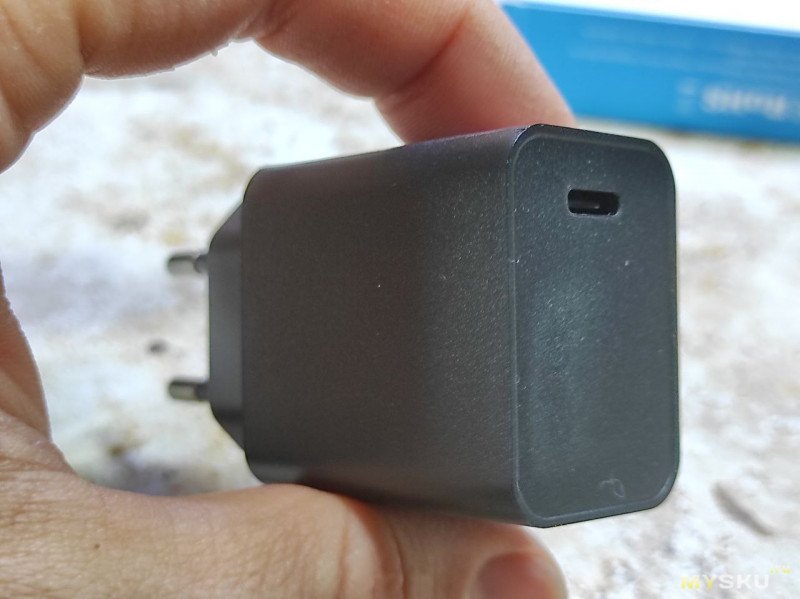

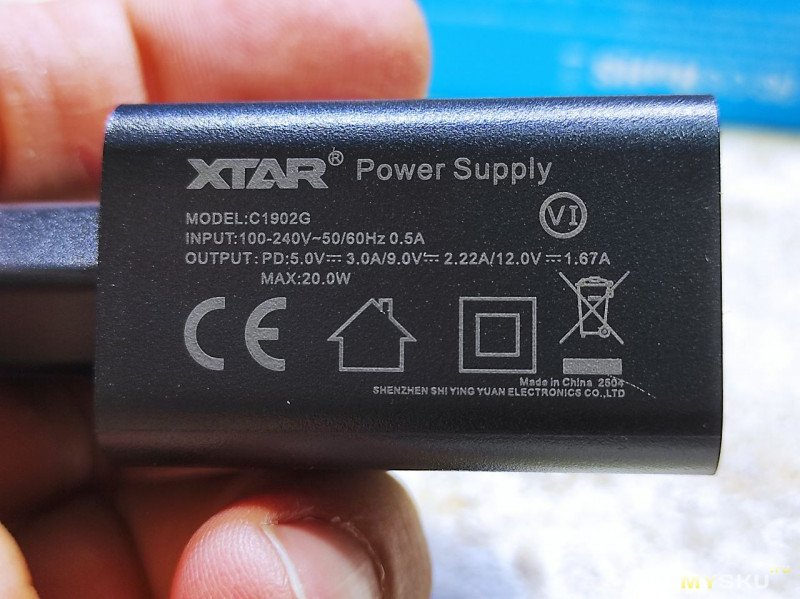

В моем комплекте есть сетевой адаптер на 20 ватт с выходом type C и протоколом PD. Может выдавать до 12 вольт 1,67А

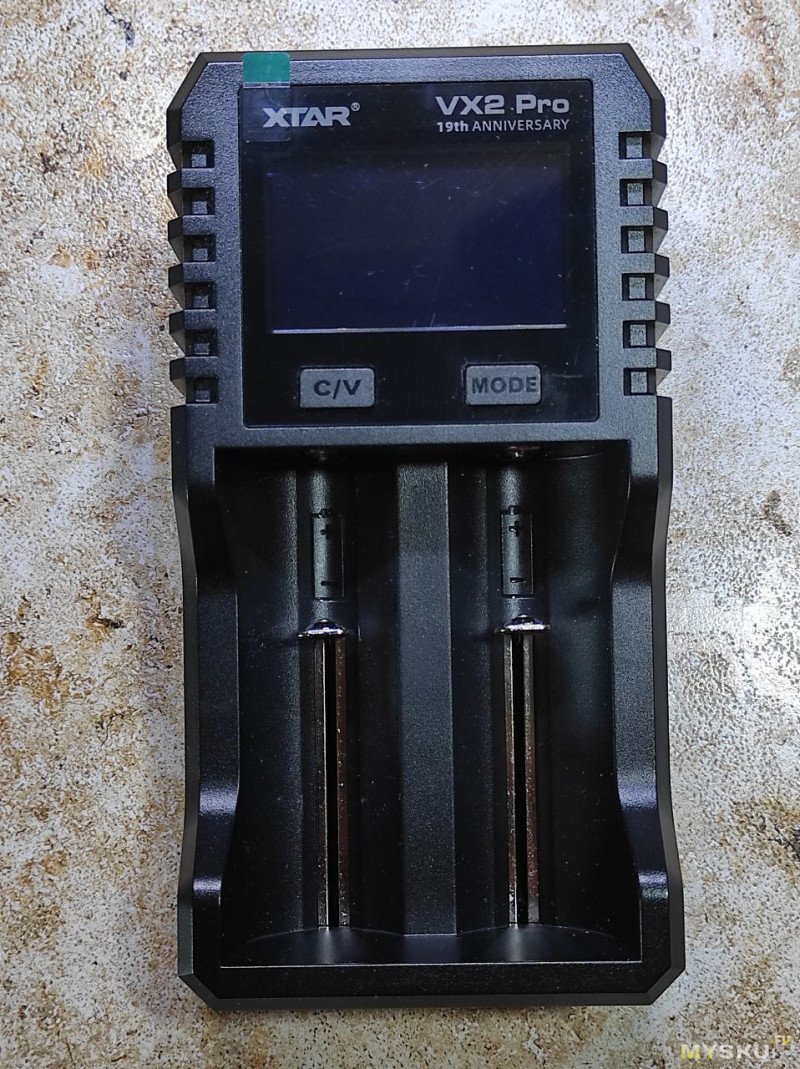

Зарядка немаленькая, длиной чуть больше 16см и толщиной 4см. Но большим аккумуляторам — большая зарядка.
На передней панели экран и две кнопки

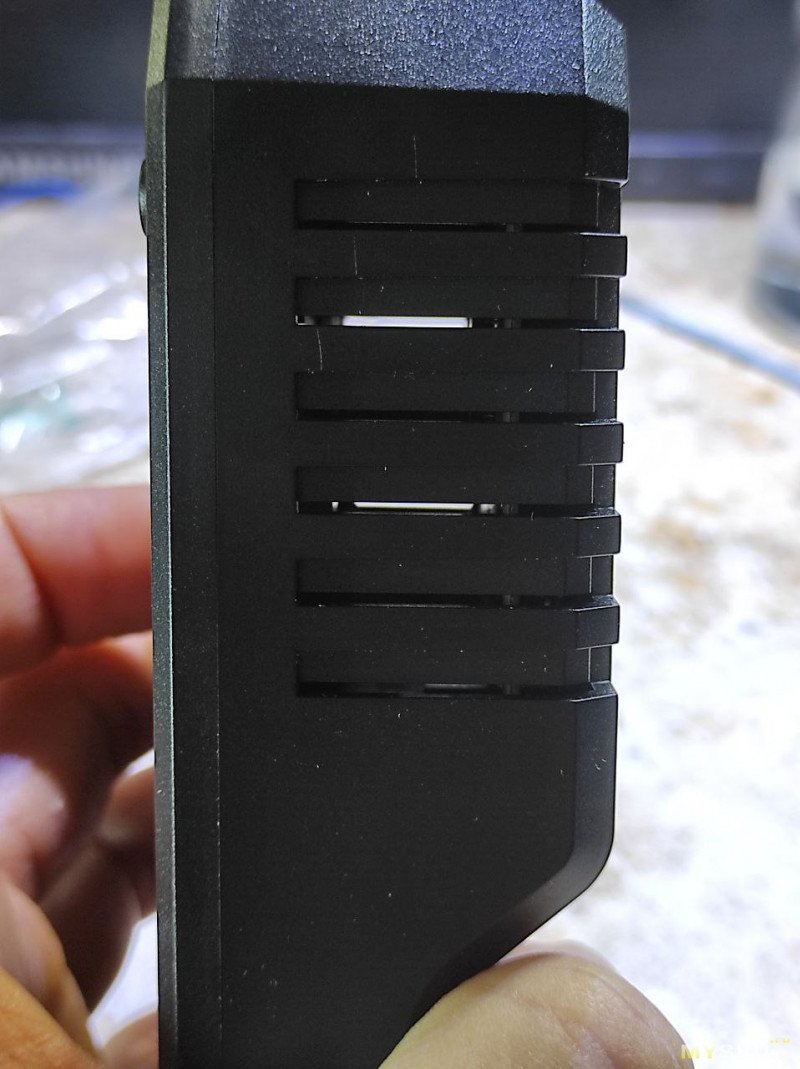

По бокам отверстия для пассивной вентиляции

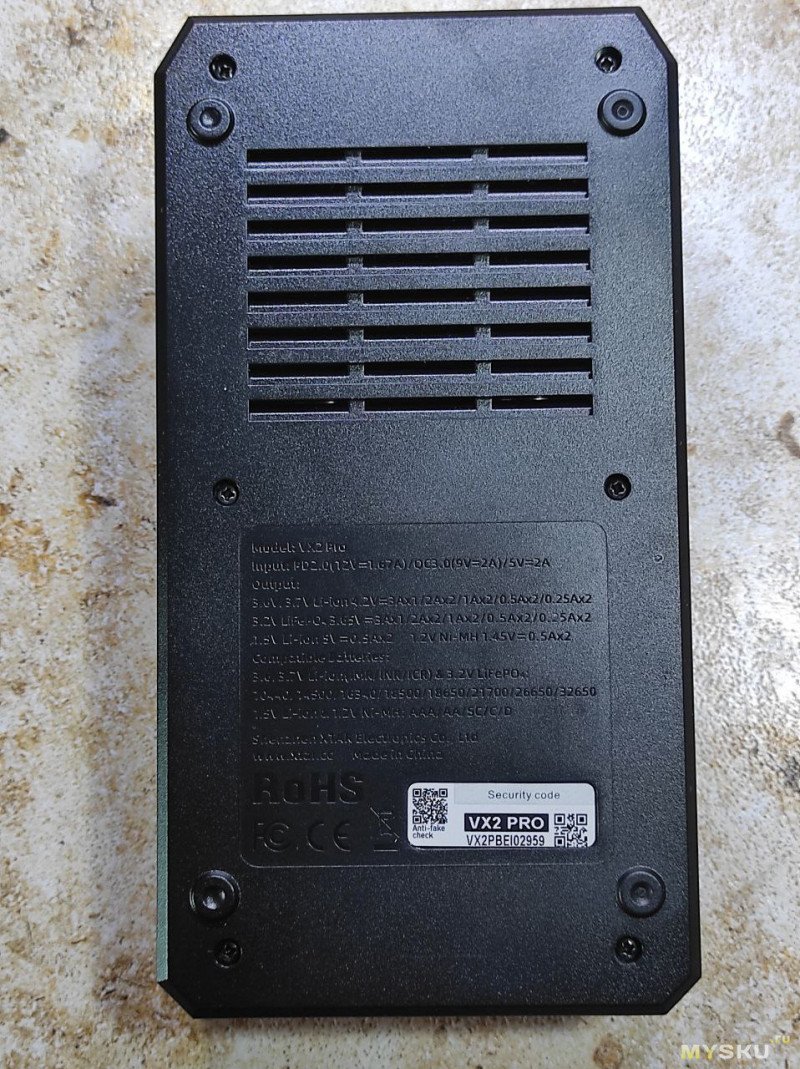

Такие же щели для вентиляции на задней стороне

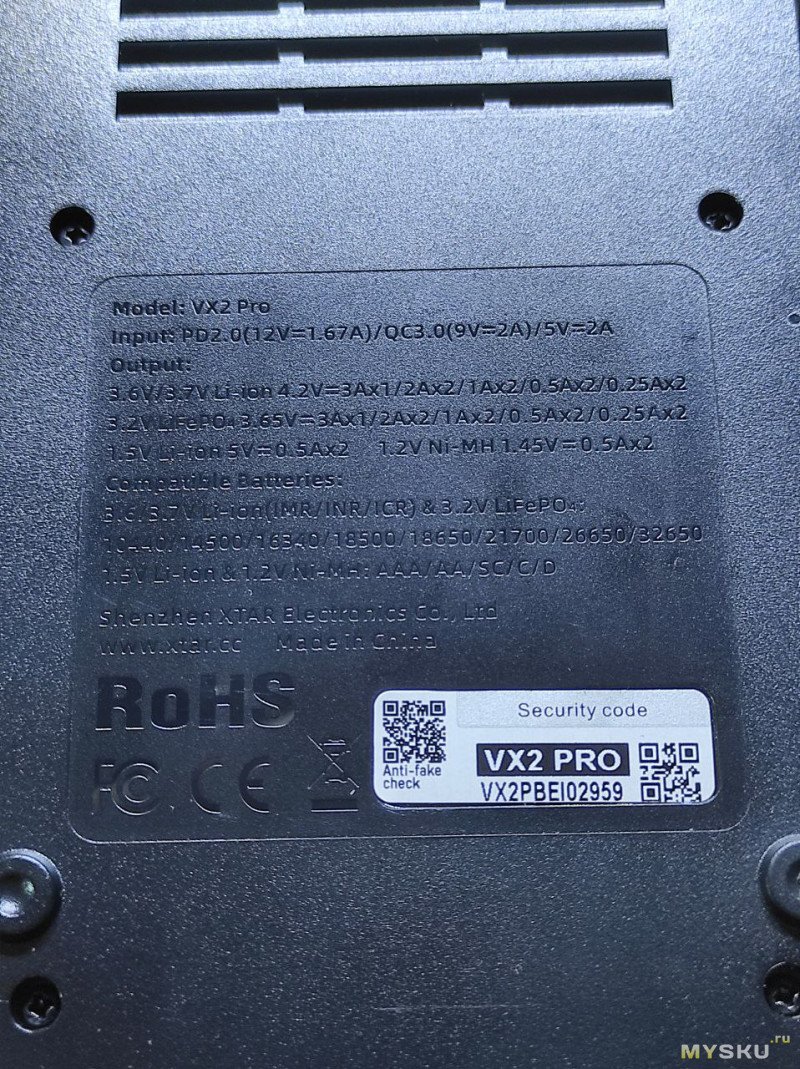

Ну и там же указаны основные параметры, типы и размеры поддерживаемых аккумуляторов.

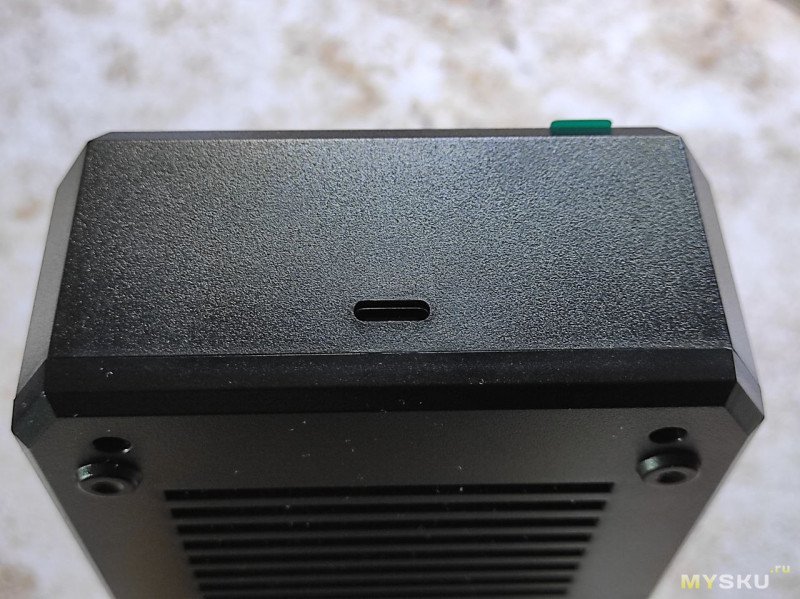

На верхней части одинокое гнездо USB-C
В зарядку можно установить аккумуляторы длиной от 30 до 80мм.

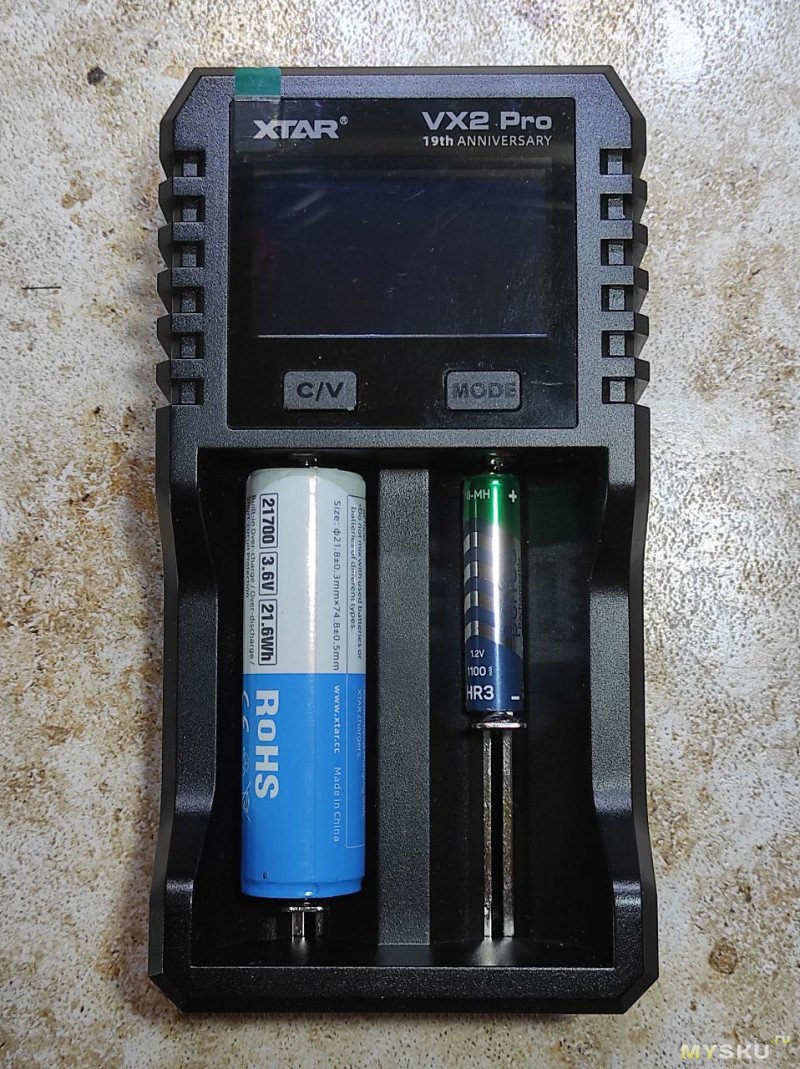

На фото ниже 21700 с защитой и ААА

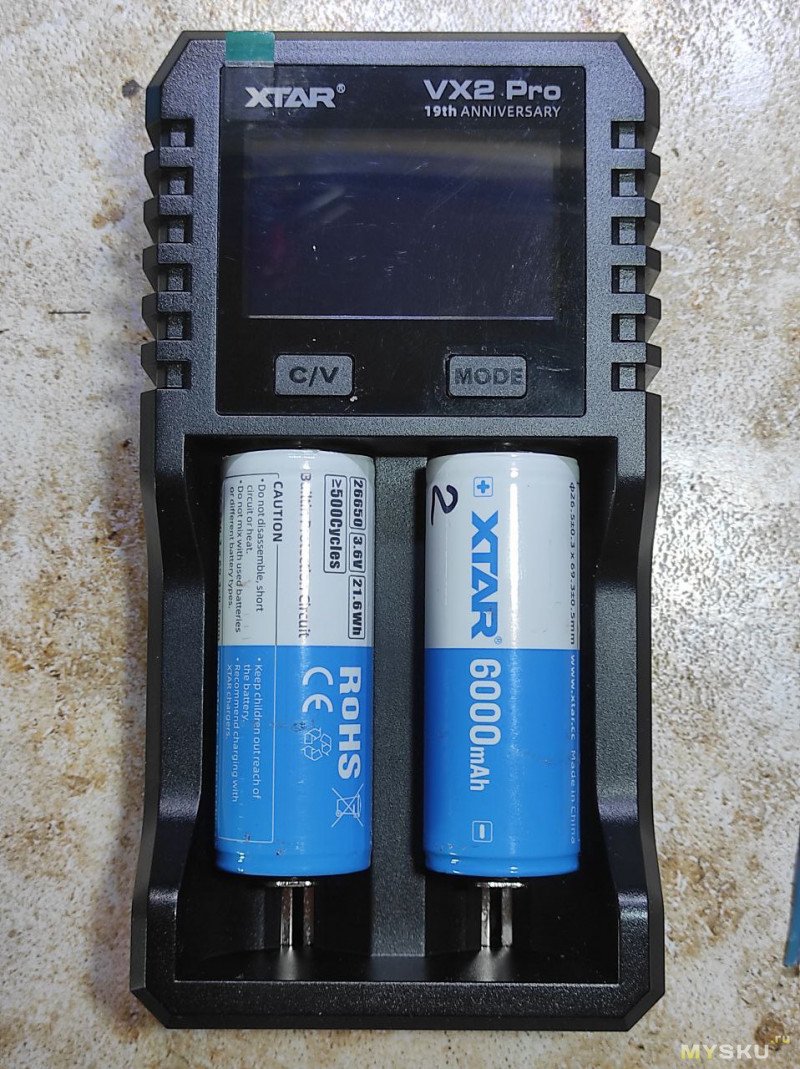

Максимально можно ставить 32700, но не нашел такие, поставил 26650 и место еще есть.

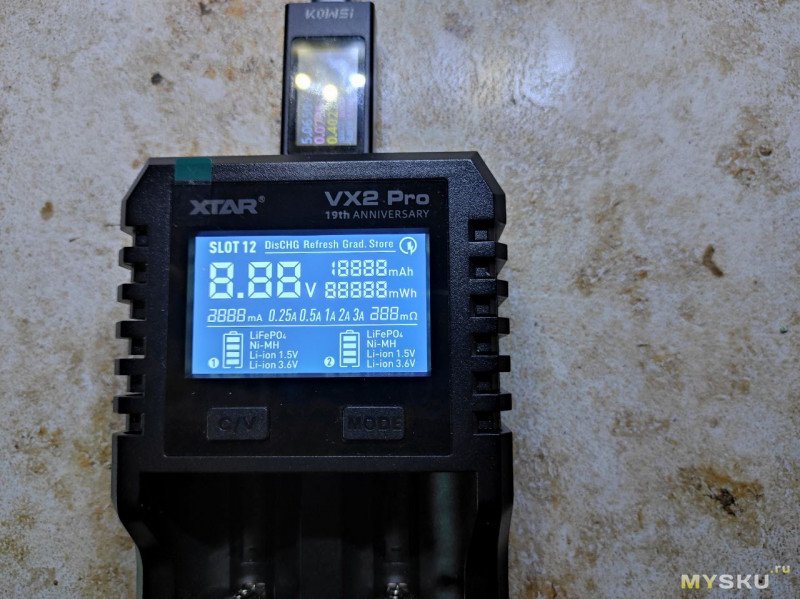

При включении зарядка на пару секунд включает все символы на экране и можно увидеть все возможности.

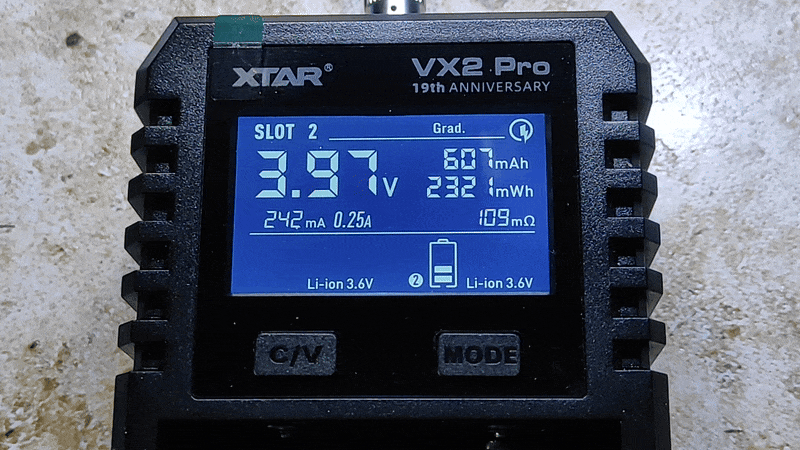

При зарядке или разрядке любых элементов иконка аккумулятора отображает столько полосок, сколько заряда в аккумуляторе.
И по направлению появления или исчезания этих полосок можно визуально определить заряжается или разряжается элемент в данном слоте.
Заряд:
Разряд:

Питание

Зарядка питается от PD или QC, запрашивает 12 вольт и в правом верхнем углу отображается значок молнии.
Зарядка может работать и от 5 вольт, но ток будет ограничен 2А, если используется один слот, и 1А+1А если используется два слота.
В реальности при питании от 5 вольт она не смогла отдать ток 2А на литиевый аккумулятор и давала чуть больше 900мА.
При питании от 5 вольт значка молнии в правом верхнем углу нет.

Управление

У зарядки всего две кнопки, левая C/V и правая MODE.
Для переключения зарядного тока нужно коротко нажать кнопку C/V. Но стоит учитывать, что первое нажатие заставит текущий ток мигать, а второе и последующие будут менять ток по кругу.
Возможен выбор 0.25А, 0.5А, 1А, 2А, 3А. Если установлено два аккумулятора, то 3А будет не доступно. И этот ток выбирается только для 3.6/3.7В Li-ion и LiFePO₄, для 1.5В Li-ion и
1.2В Ni-MH ток только 0.5А.

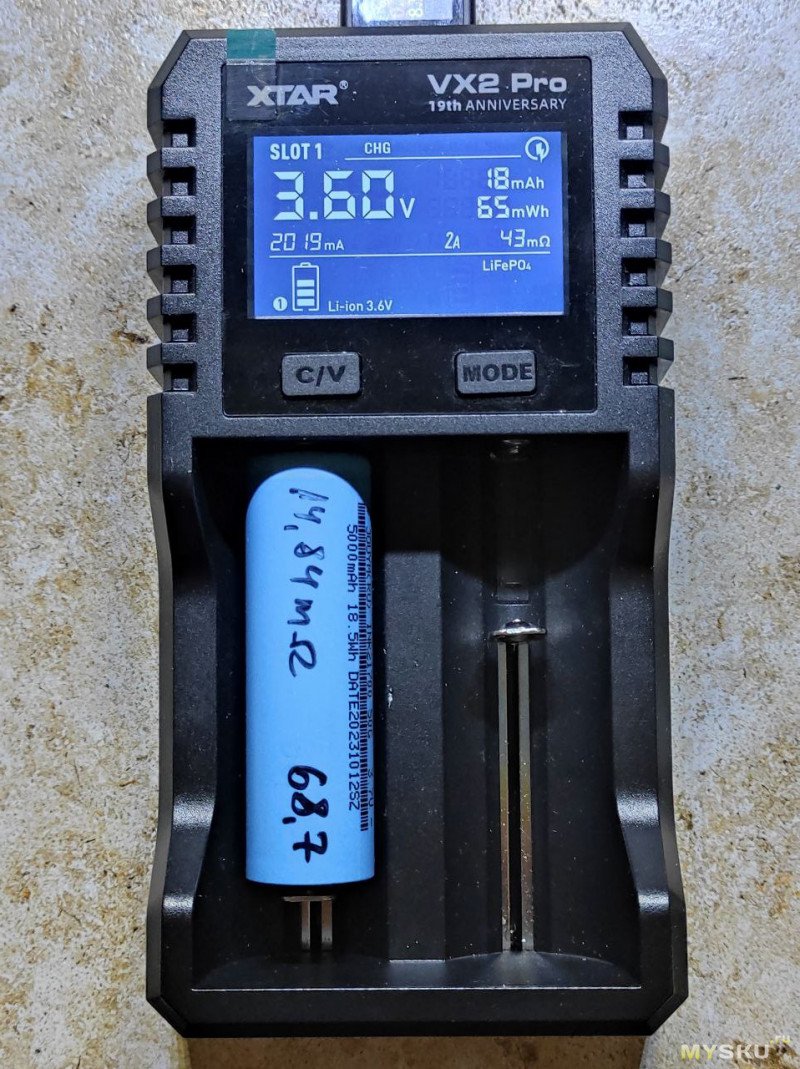

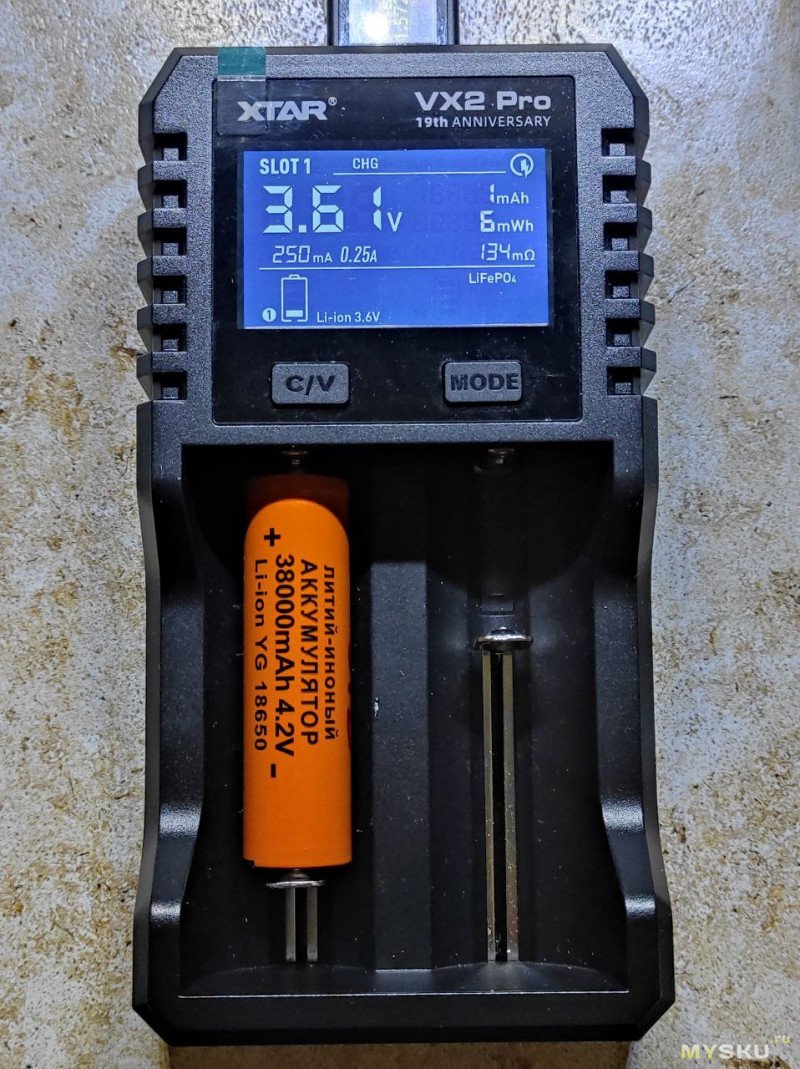

Для переключения с режима 3,6V Li-ion в режим LiFePO₄ нужно долго нажать эту же кнопку C/V.
При этом слоты независимы, то есть если первый слот переключен в режим LiFePO₄, то второй может заряжать Li-Ion или его тоже можно переключить.
При этом это переключение не влияет на остальные режимы, на режимы 1.5В Li-ion и 1.2В Ni-MH это не влияет.

Короткое нажатие правой кнопки MODE это как раз выбор слота, параметры которого будут отображаться и меняться.
Длительное нажатие MODE по кругу выбирает режимы: заряд — разряд — восстановление — определение емкости — хранение
При выключении сохраняются все настройки, кроме тока.

Эти режимы будут рассмотрены ниже.

Режим зарядки

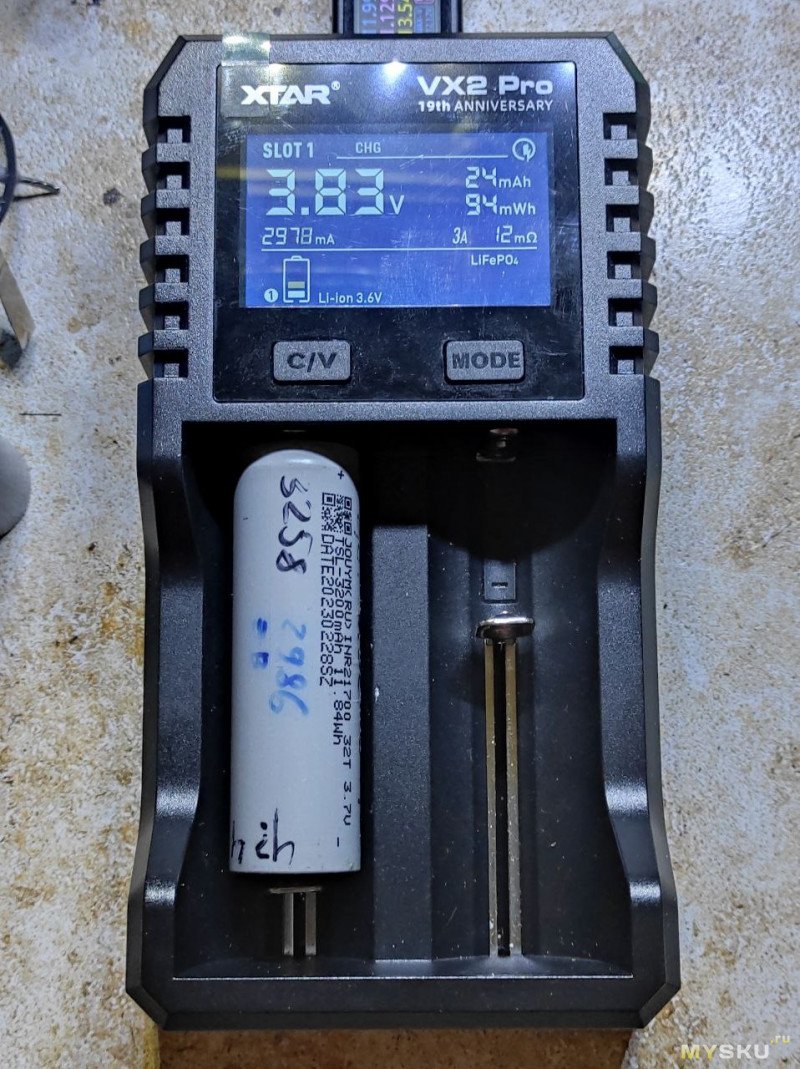

Заряжает аккумулятор, при этом определяет его внутреннее сопротивление и показывает его справа под емкостью. Исходя из этого параметра определяет ток и заряжает им, но ток можно поменять и выбрать любой из доступных.

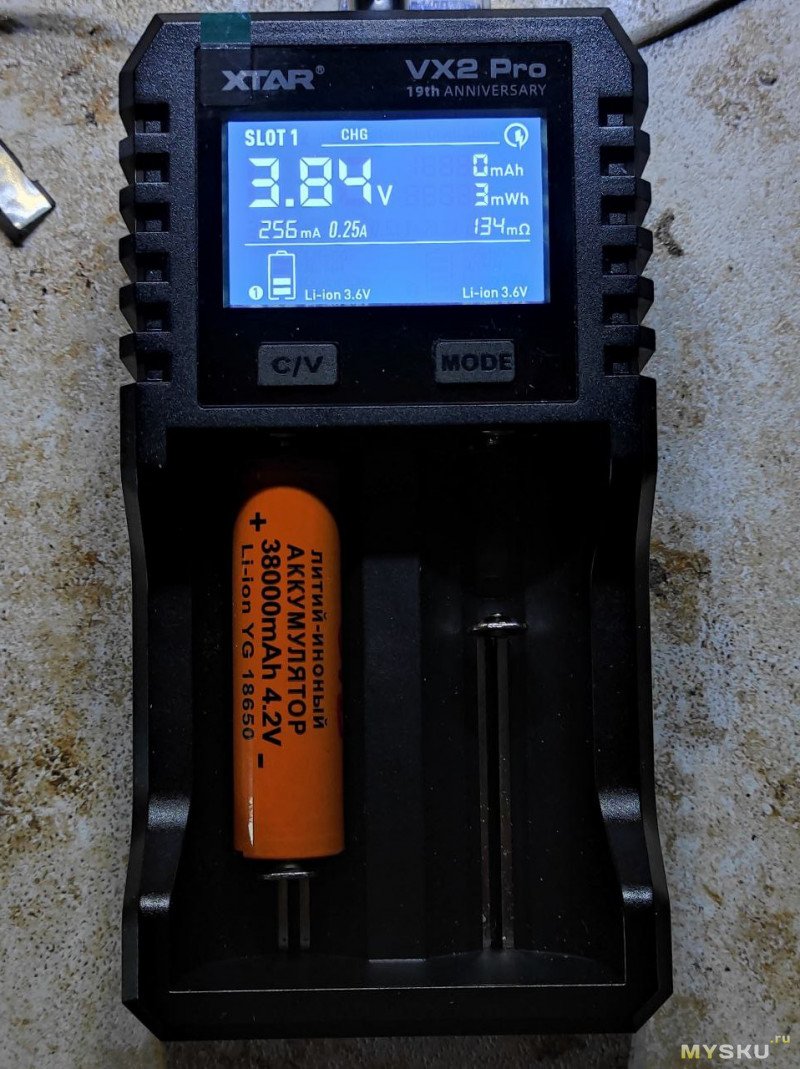

Вот разные по внутреннему сопротивлению аккумуляторы и для них зарядка автоматически выбирает подходящий ток.

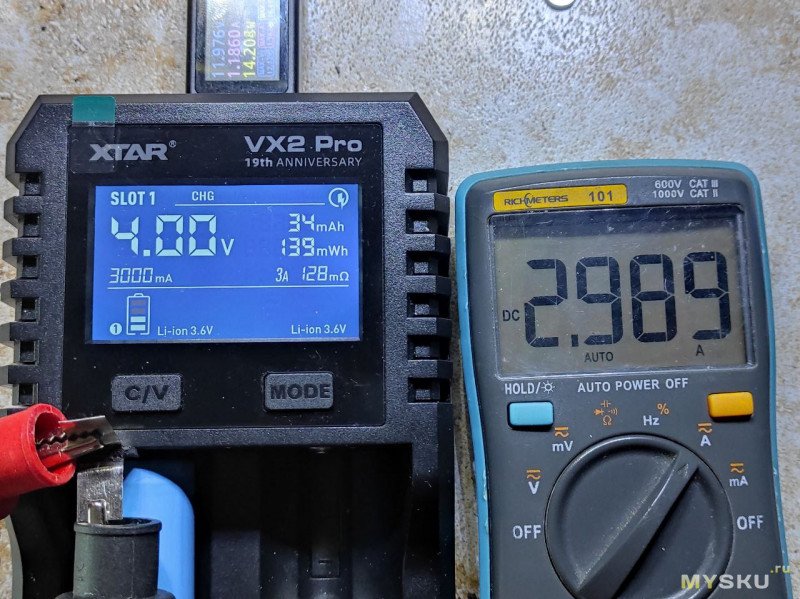

Если стоит 1 аккумулятор, то можно выбрать до 3А, если два, то только 2А. Во время зарядки показывает напряжение и реальный ток.

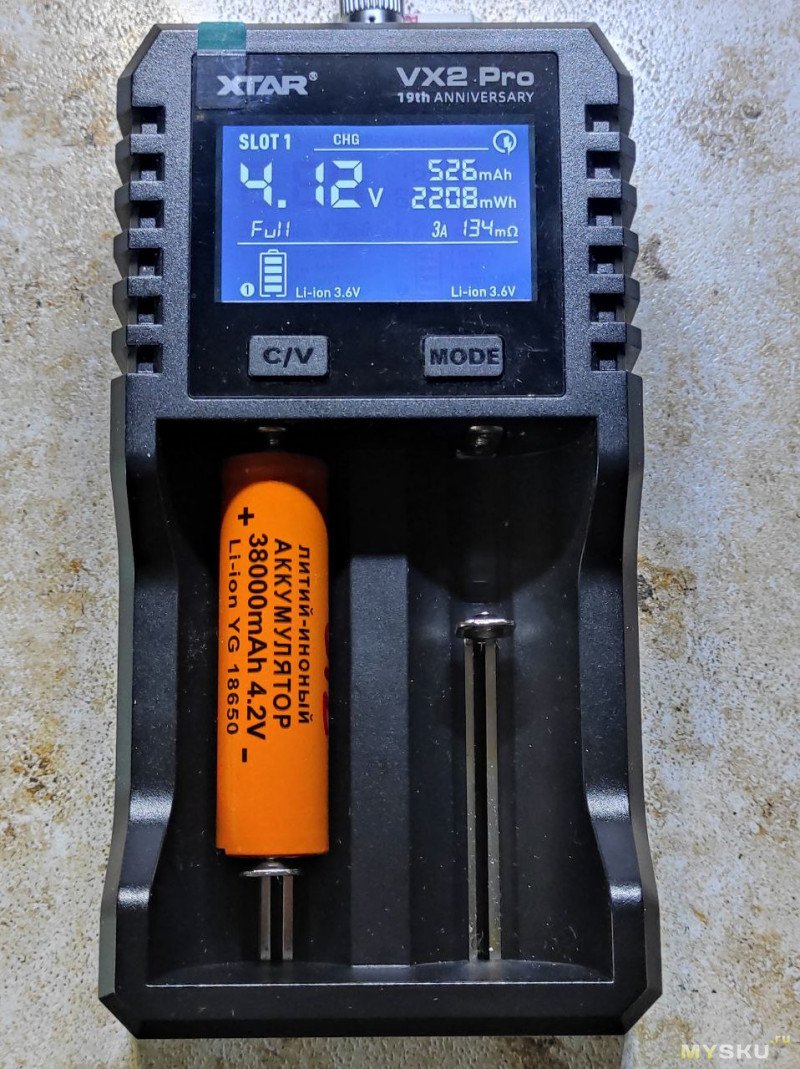

После окончания зарядки показывает залитую емкость и Full вместо тока.

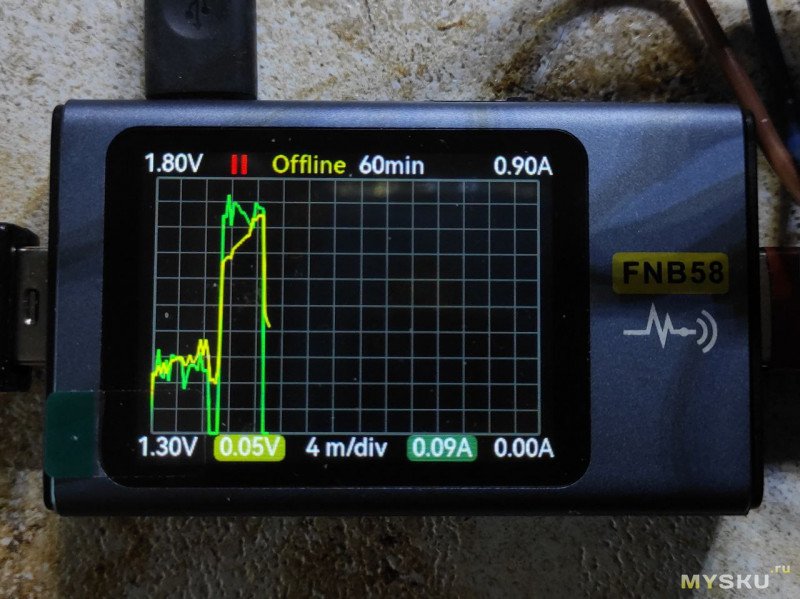

При этом для никеля происходят более сложные зарядные процессы. Сначала минут 5 заряд током 250мА с прерыванием, определение типа аккумулятора — мигает значок Ni-MH
Затем заряд постоянным током, который сменяется зарядом с другой частотой. При этом символ Ni-MH светится постоянно.
И в конце заряд средним током 500мА, но пиковый ток я видел до 800мА и паузы между ними, в среднем это выглядит как-то так:

Режим разрядки

Все просто — устройство разряжает аккумулятор током 300мА. При этом показывает накопленную емкость и энергию. После окончания процесса вместо тока 300мА под напряжением отображает done и показывает итог подсчета емкости и энергии. При разряде значок аккумулятора мигает полосками, согласно остатку заряда. После окончания процесса просто показывает пустой контур.

При этом эта зарядка может работать с любыми 1,5В Li-Ion, даже с теми, которые заряжаются от USB.

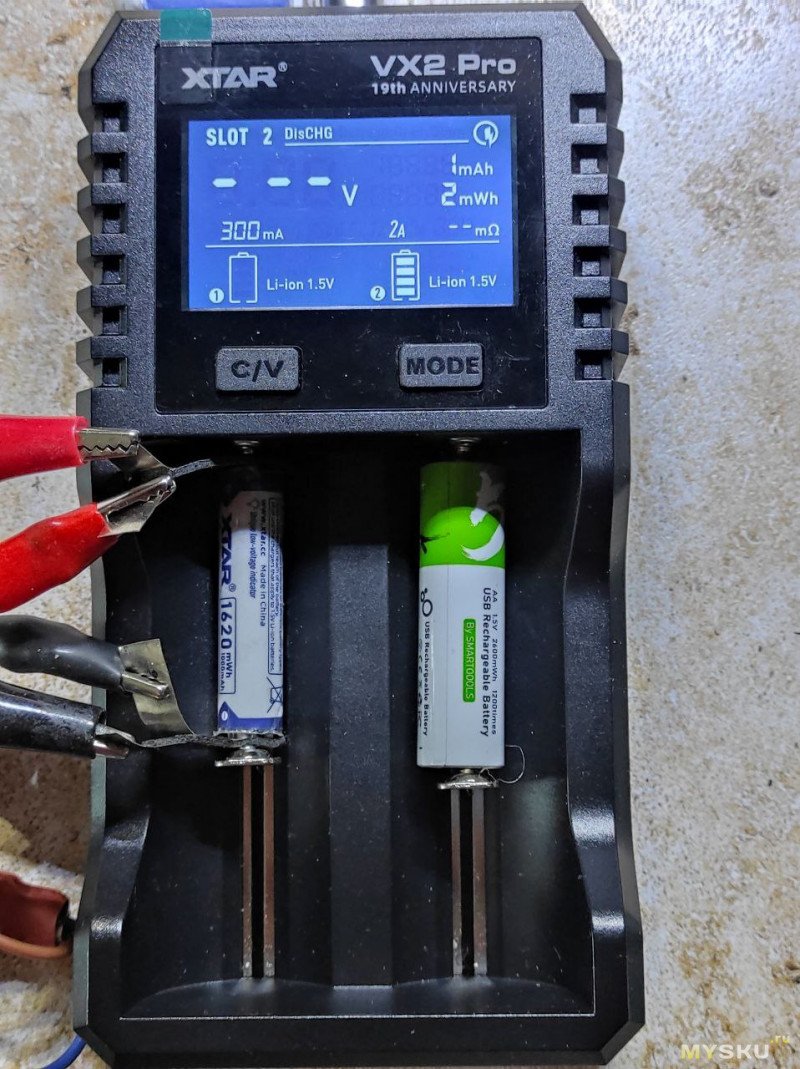

На фото ниже в правом слоте 1,5в аккум с WB.

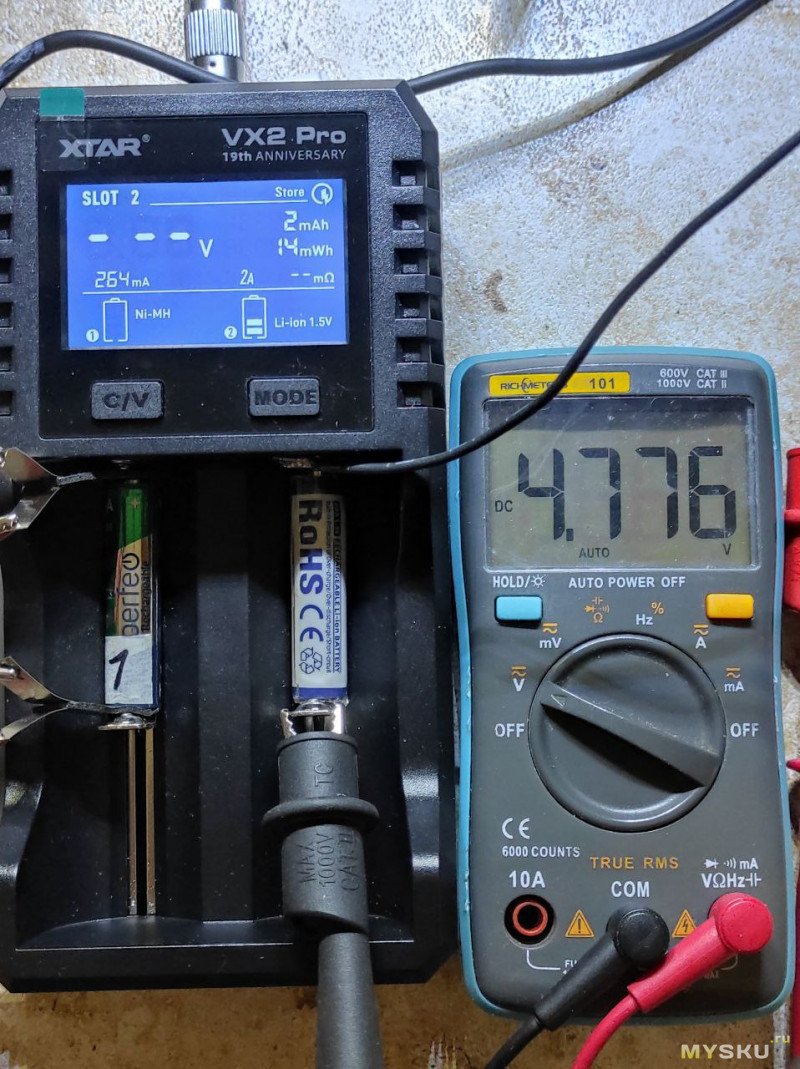

Сначала зарядка его заряжает пару минут током 150-250мА, при этом значок 1.5V Li-Ion мигает и на клеммах примерно 3,8 вольта. В это время происходит определение типа аккумулятора.
Затем этот значок перестает мигать и зарядка разряжает его.

Режим обновления, refresh

Работает только для Ni-Mh аккумуляторов, все остальные просто заряжаются до 100%. В этом режиме устройство выполняет несколько циклов разрядки и зарядки, до 4 раз. Эта функция помогает восстановить старые аккумуляторы и их емкость.

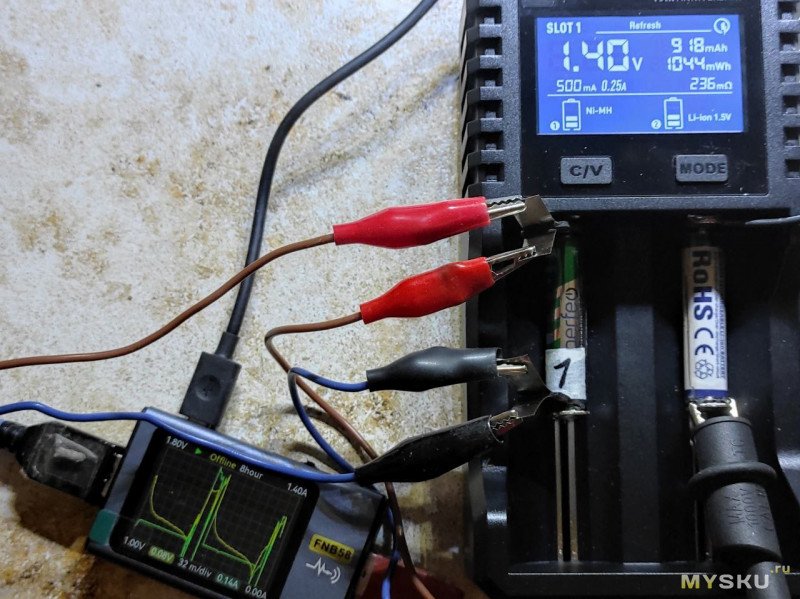

Для проверки я подключил FNB58 в режиме логгера. Он может логировать только 9 часов, но этого мало, для АА Ni-Mh один период цикла длится часа 4.

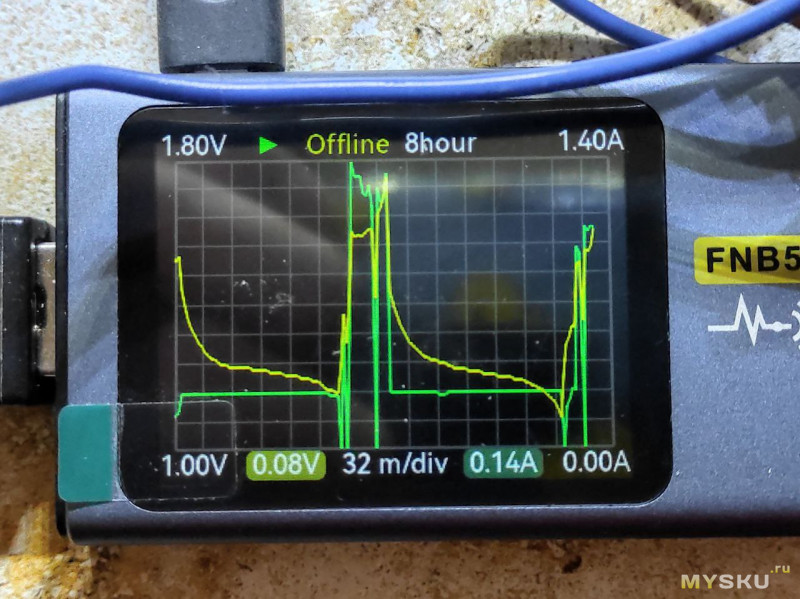

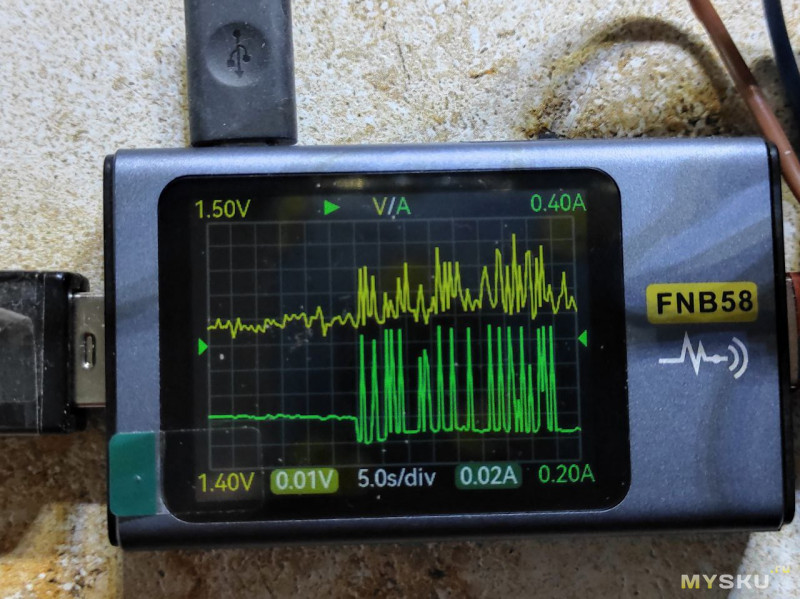

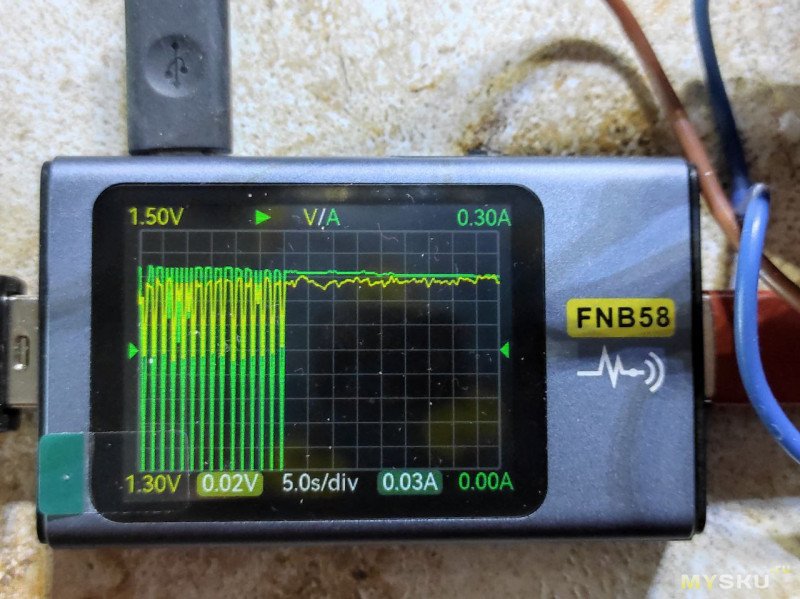

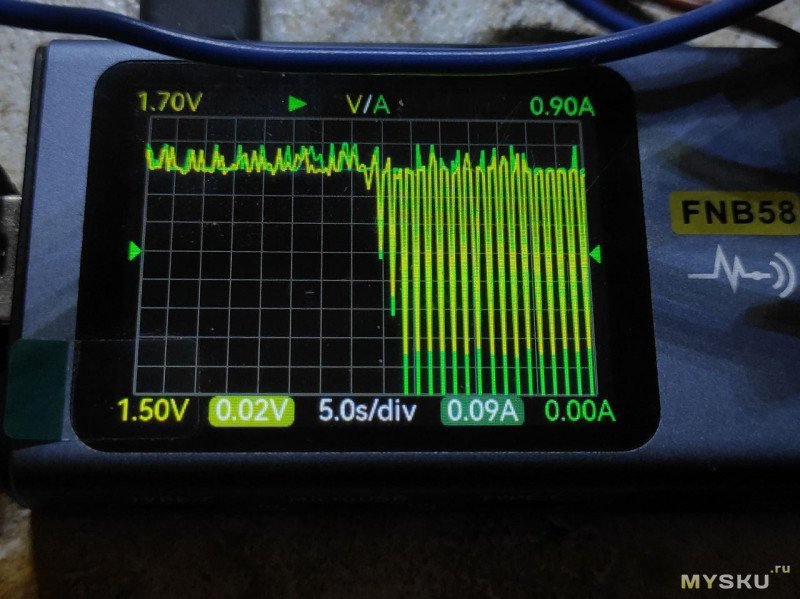

На графике на USB тестере желтый цвет это напряжение, зеленый ток. Циклы начинаются с разряда аккумулятора током 300мА, затем короткий период заряда с током аж до 1.4А, затем снова разряд.
Иногда зарядка льет постоянный ток, затем, чтоб определить конец заряда по дельта пику, плавно начинает выключать ток и в этом периоде проверять напряжение.

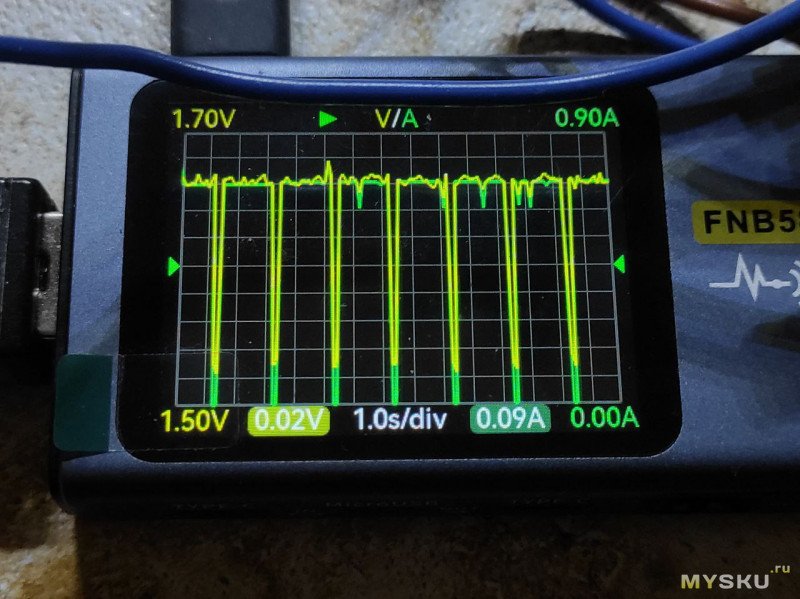

Крупнее, это происходит примерно раз в 2 секунды зарядка выключает ток чтоб проверить дельту напряжения.
Еще крупнее:
В общем у зарядки для восстановления никеля сложные алгоритмы.

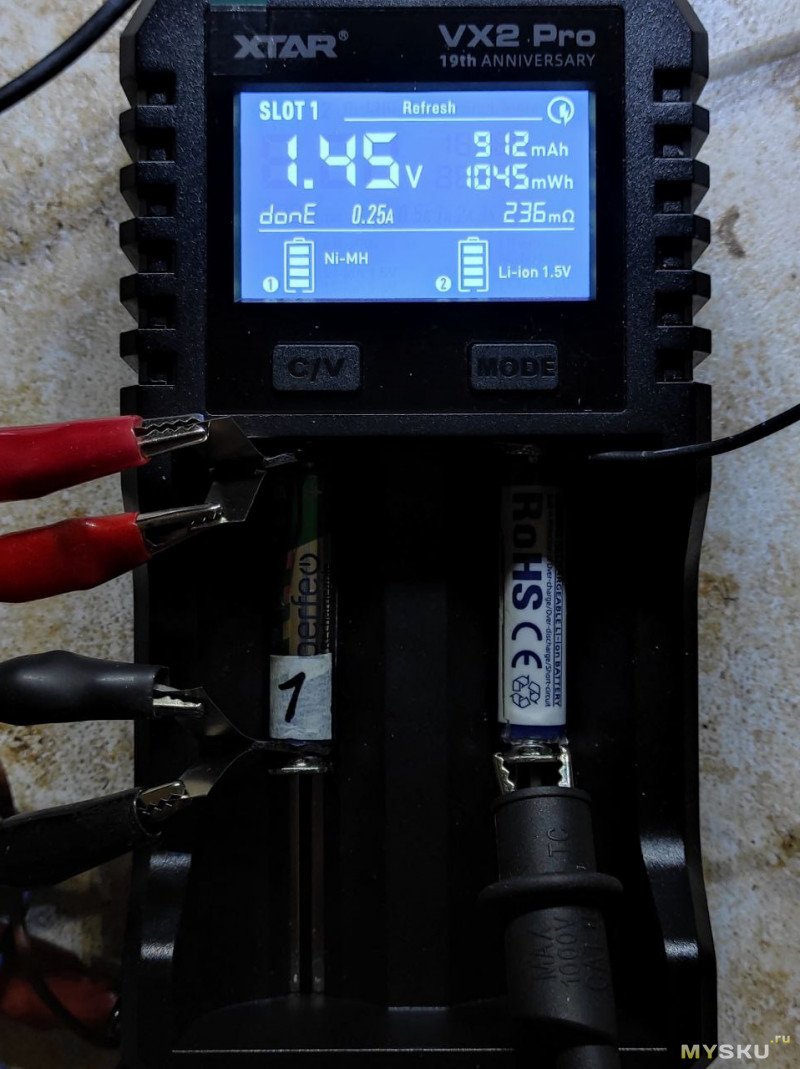

В итоге после нескольких циклов зарядки и разрядки, часов через 15-20 устройство пишет done и показывает емкость аккумулятора.
Ну и процесс восстановления может работать независимо от работы второго слота.

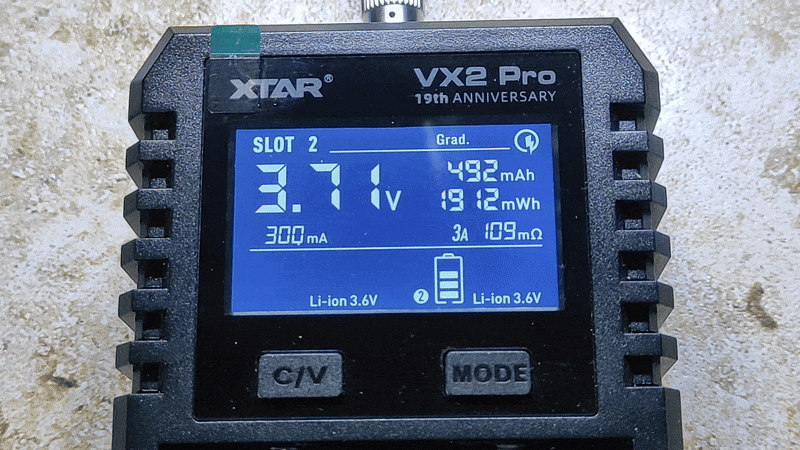

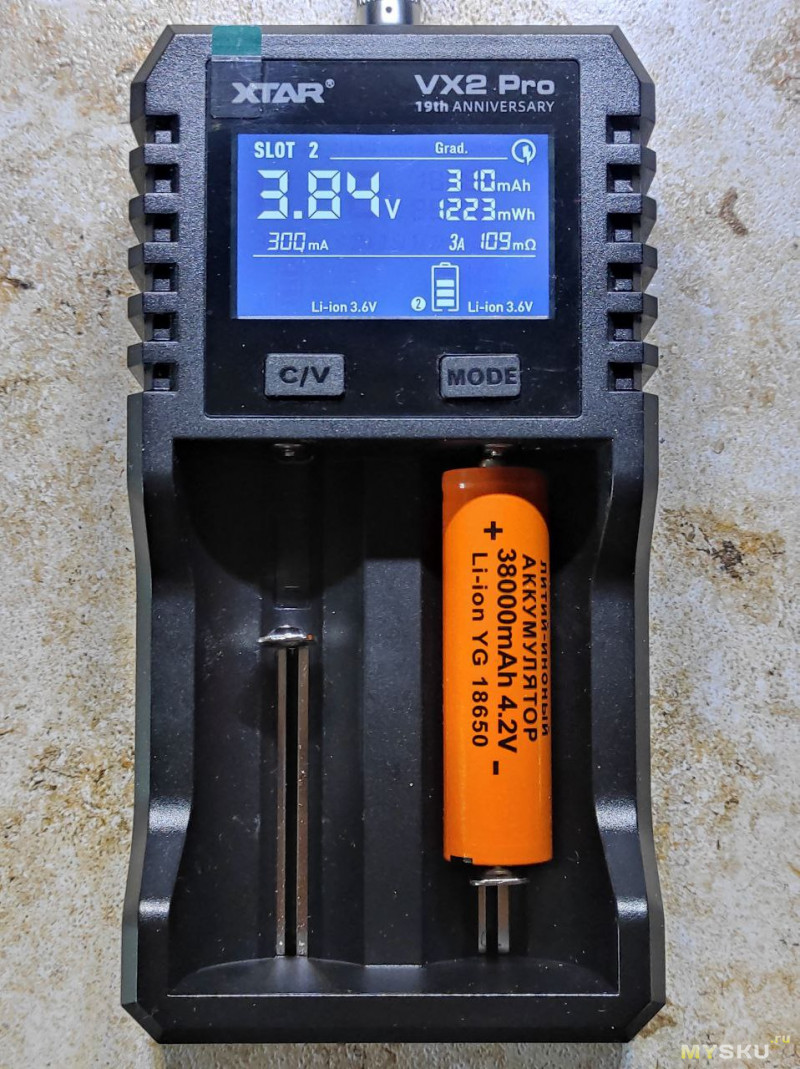

Режим определения емкости, Grad

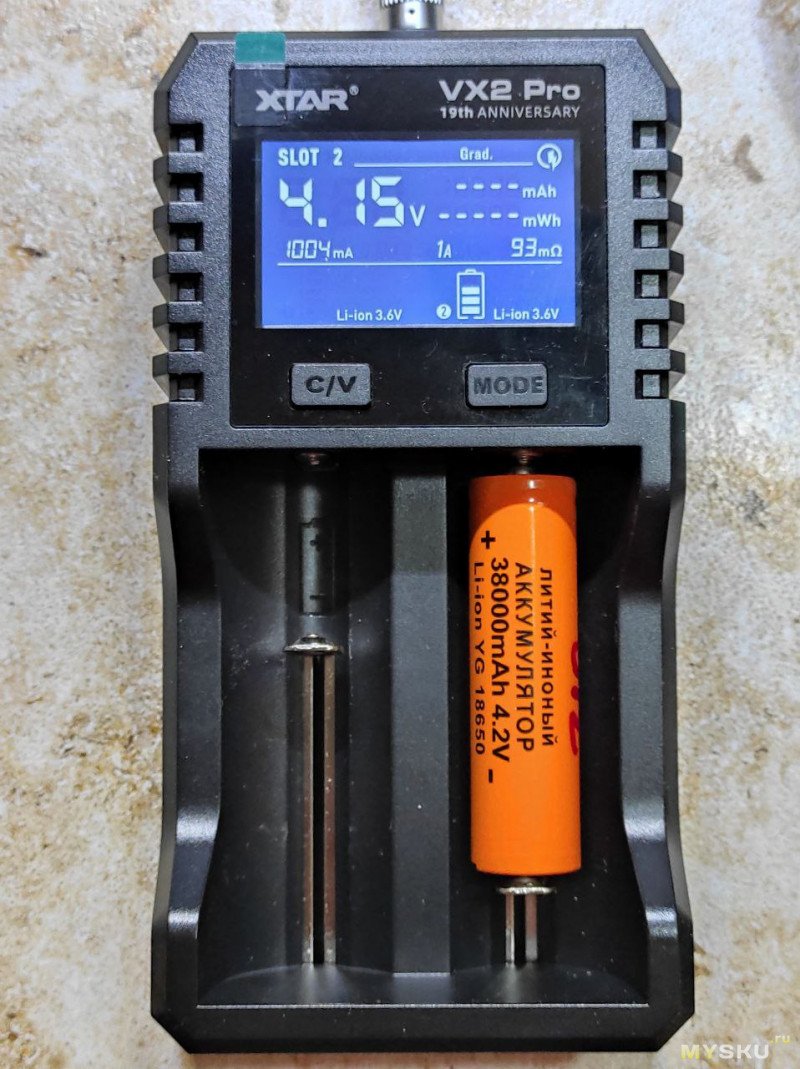

В этом режиме аккумулятор сначала заряжается, при этом в правом верхнем углу вместо емкости прочерки.

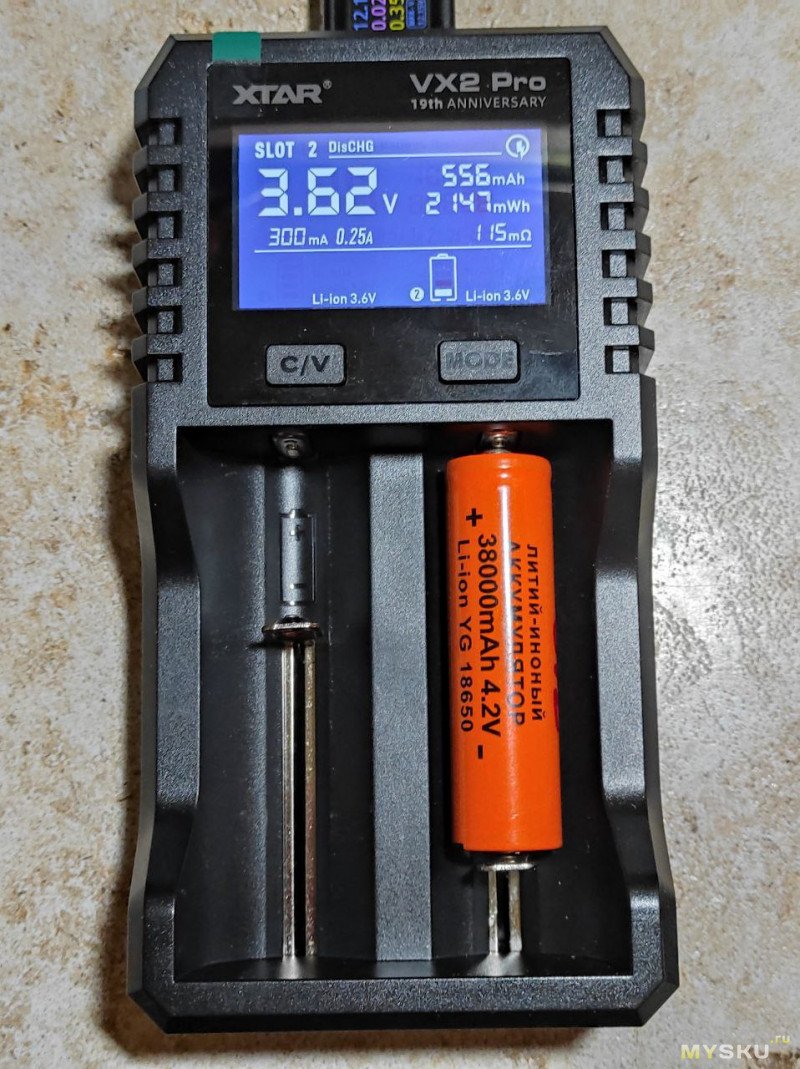

Следующим этапом он разряжается током 300мА с отображением суммированной емкости mAh и mWh.
При этом отображается подсчитанная емкость.
Затем снова заряжается, при этом показывает емкость при разряде.

Аналогично работает с никелем

Режим хранения, Store

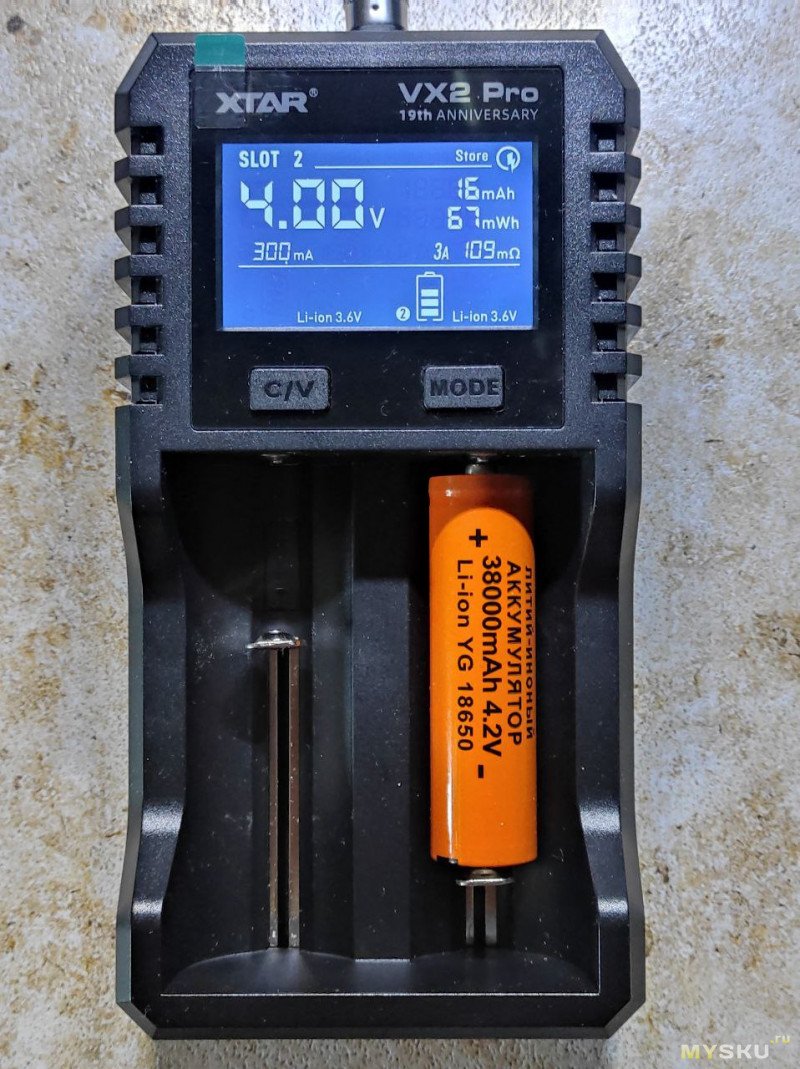

В режиме хранения устройство будет заряжать или разряжать аккумулятор до среднего уровня напряжения, при этом подсчитывая емкость и энергию.
После завершения, как обычно, пишет done и показывает напряжение, залитую или слитую емкость и энергию.

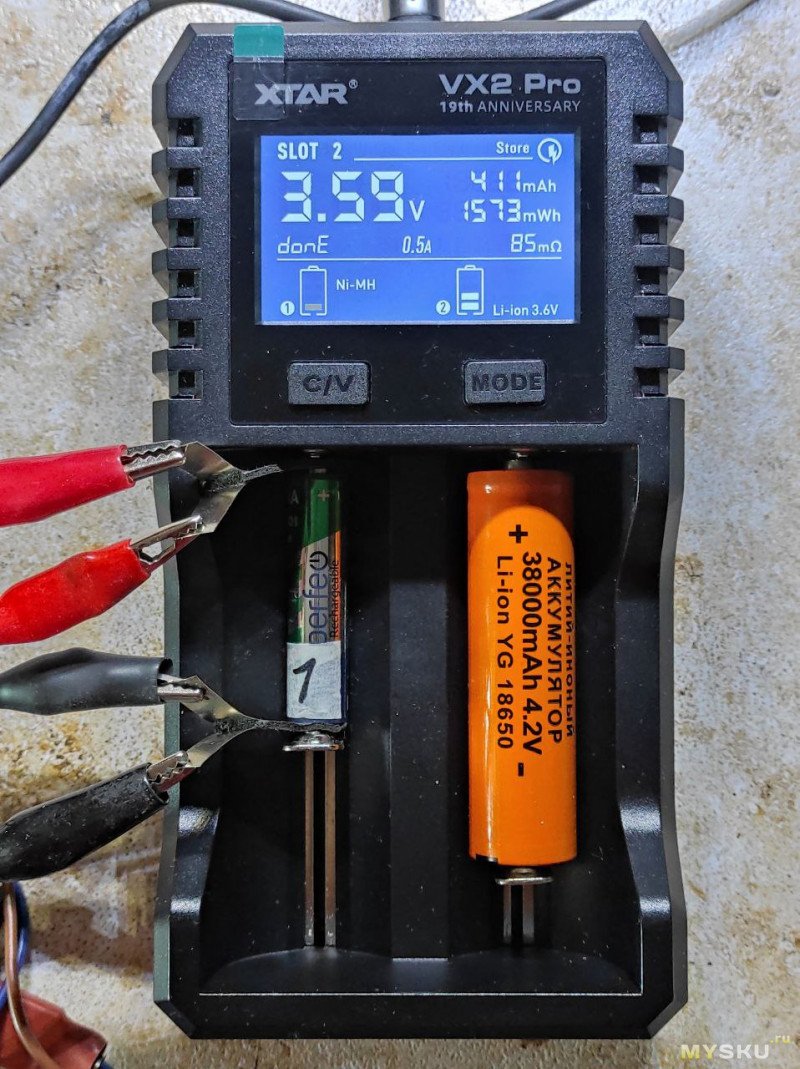

Для лития устройство доводит его до 3.6 вольта.

Ni-MH в этом режиме просто заряжаются.
Для 1,5В Li-ion все сложнее.

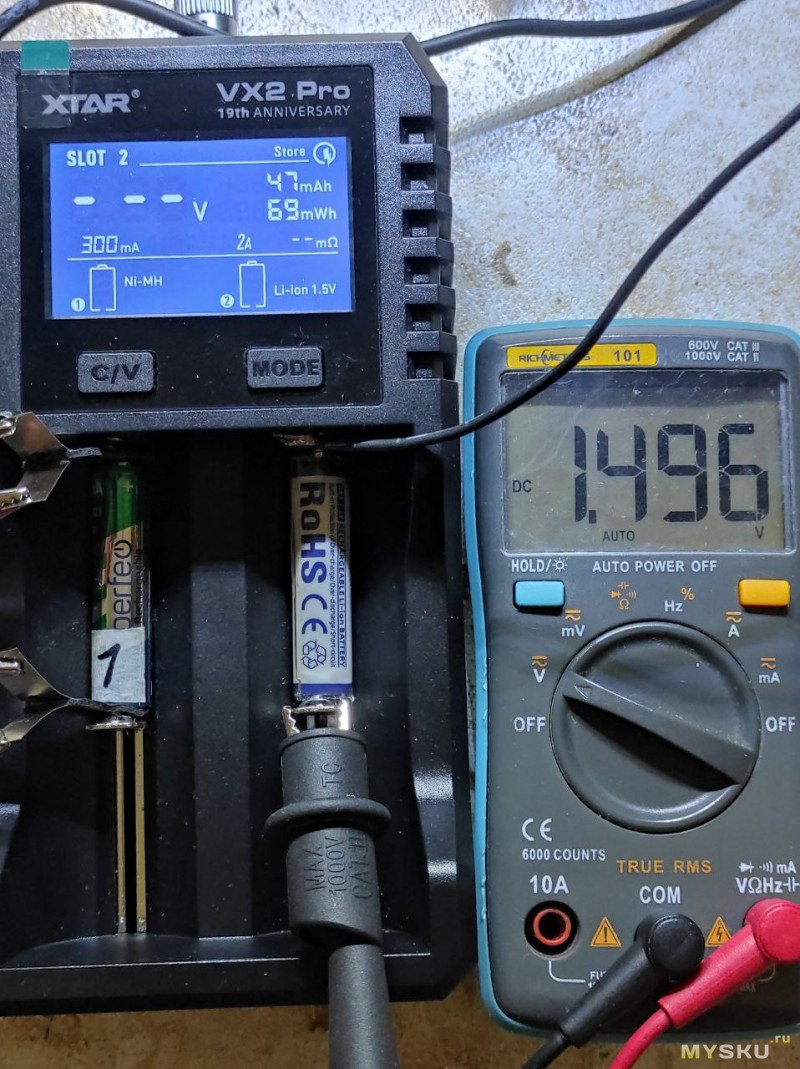

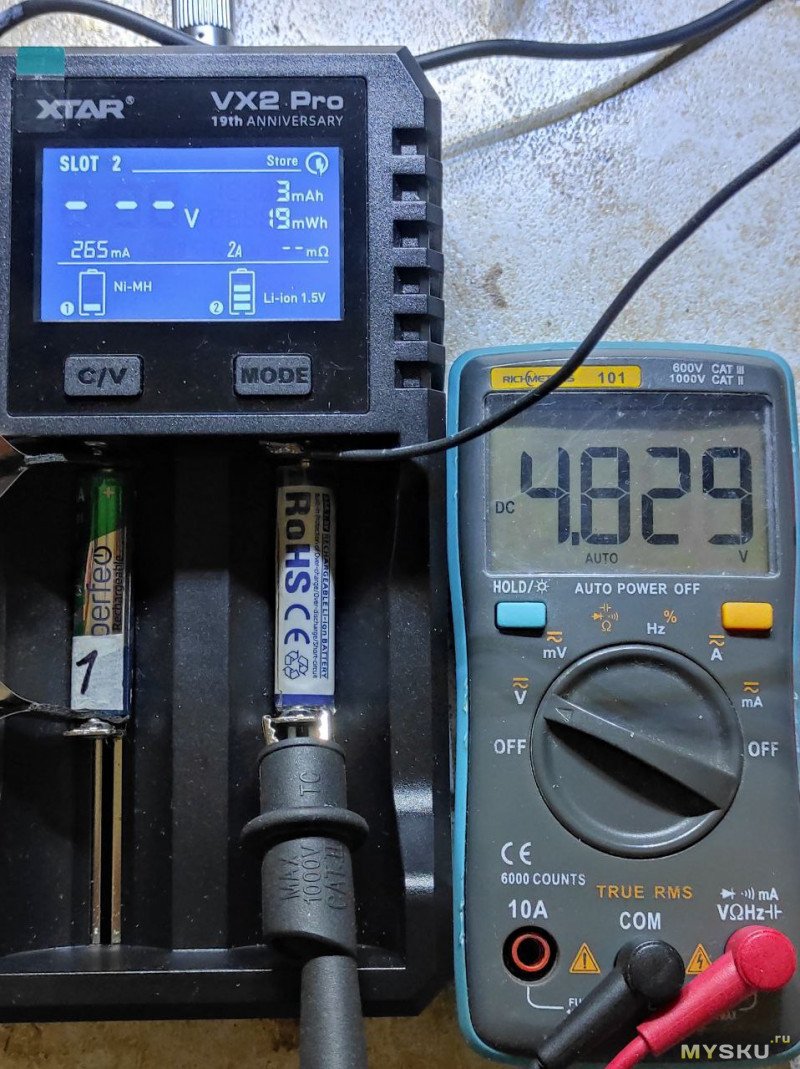

Сначала у них идет фаза заряда для определения типа аккумулятора, потом разряд, затем следует пауза, затем заряд и частичный разряд с отображением итога.
При этом прибор вместо напряжения и внутреннего сопротивления показывает прочерки.

тест

разряд

пауза

заряд

разряд

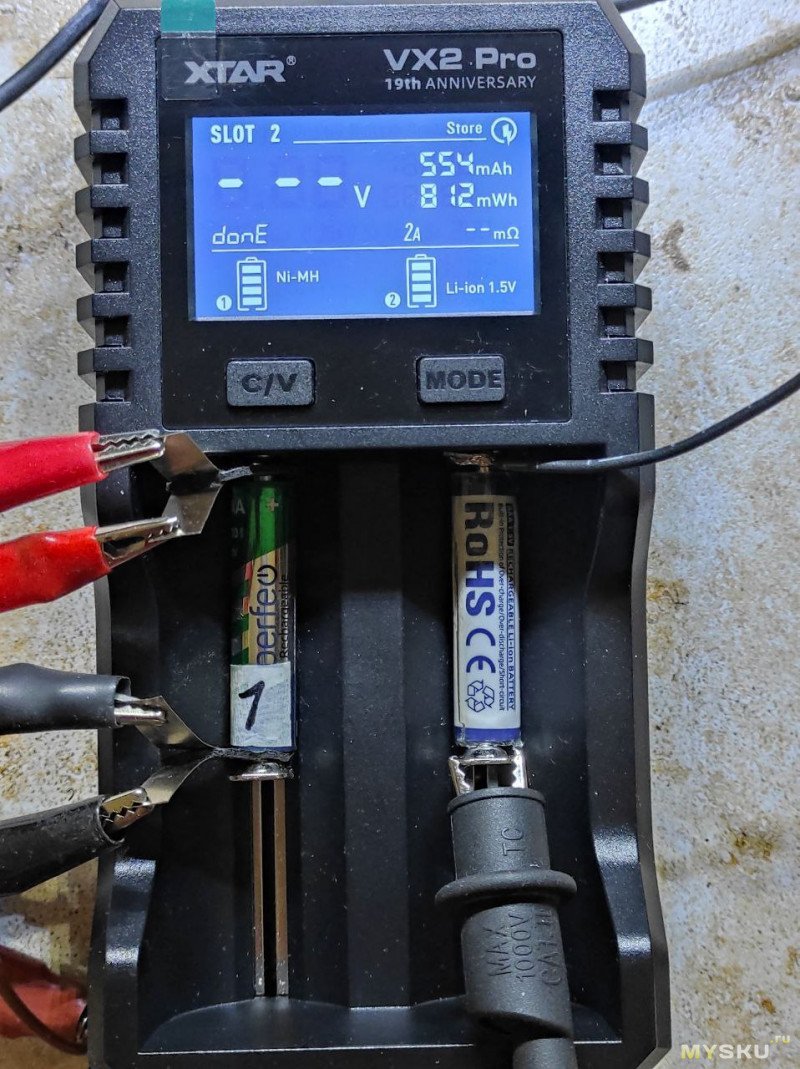

итог

Напряжения, токи, точность

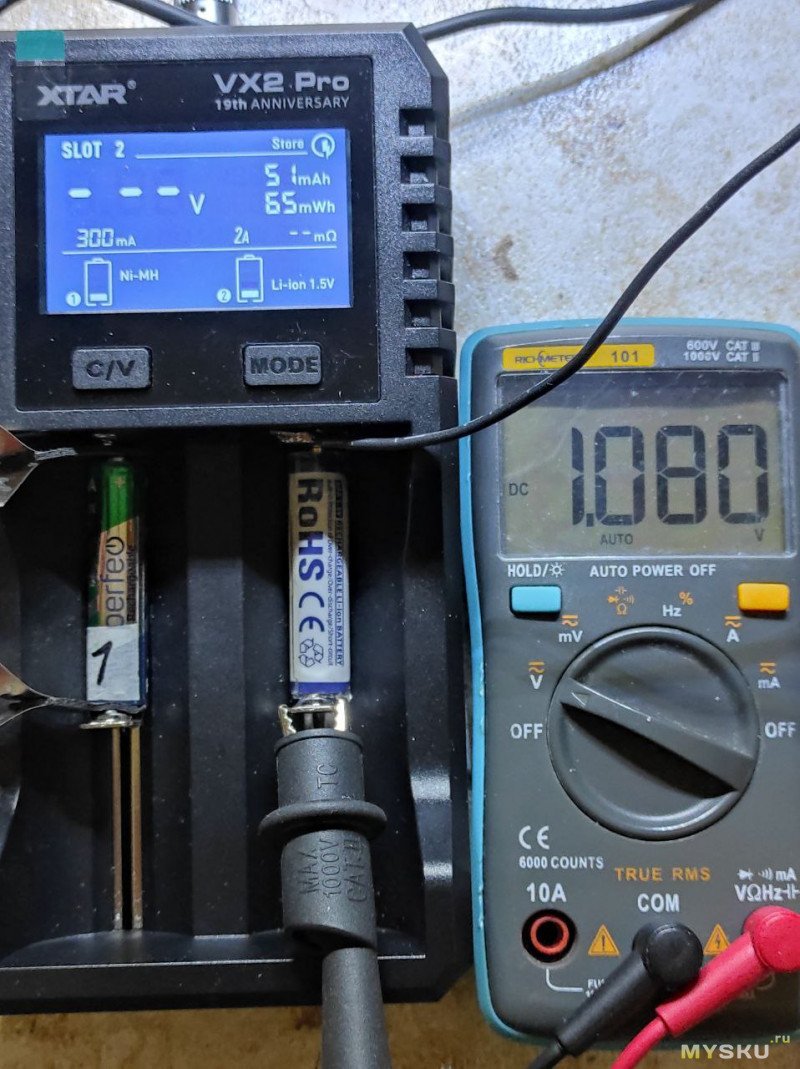

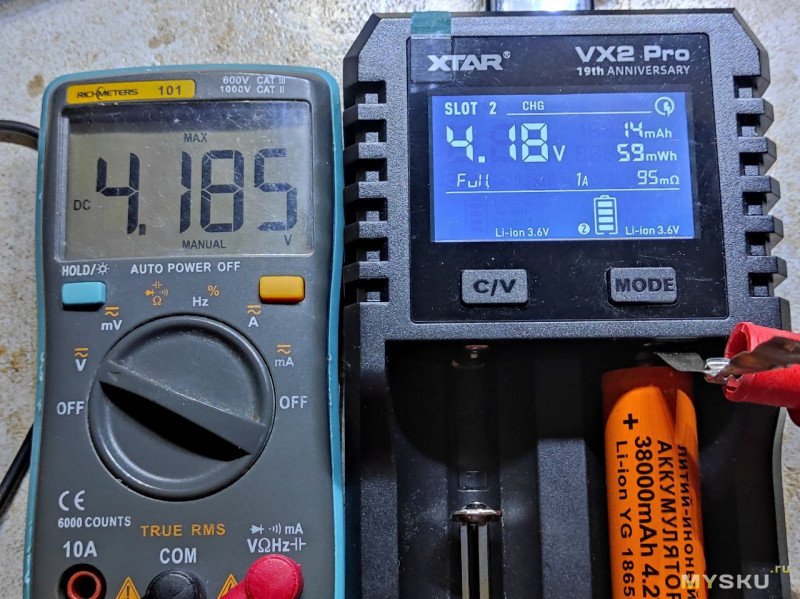

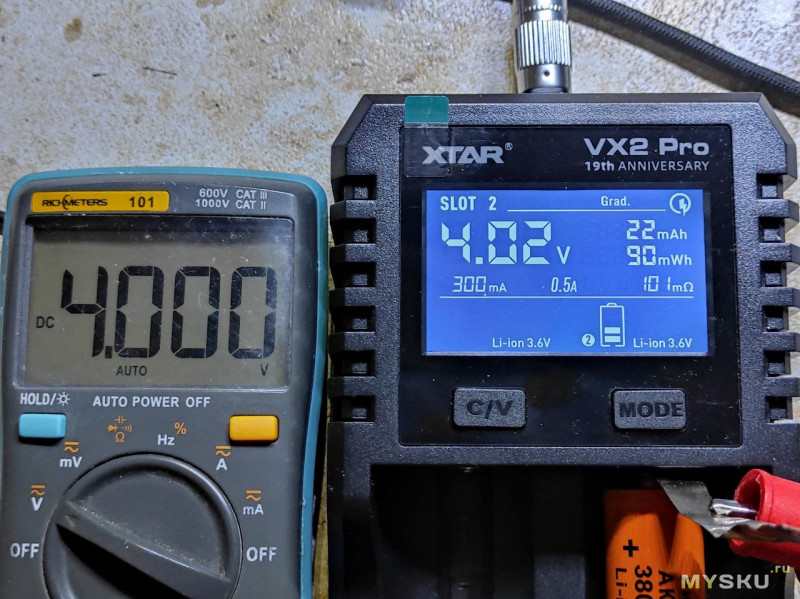

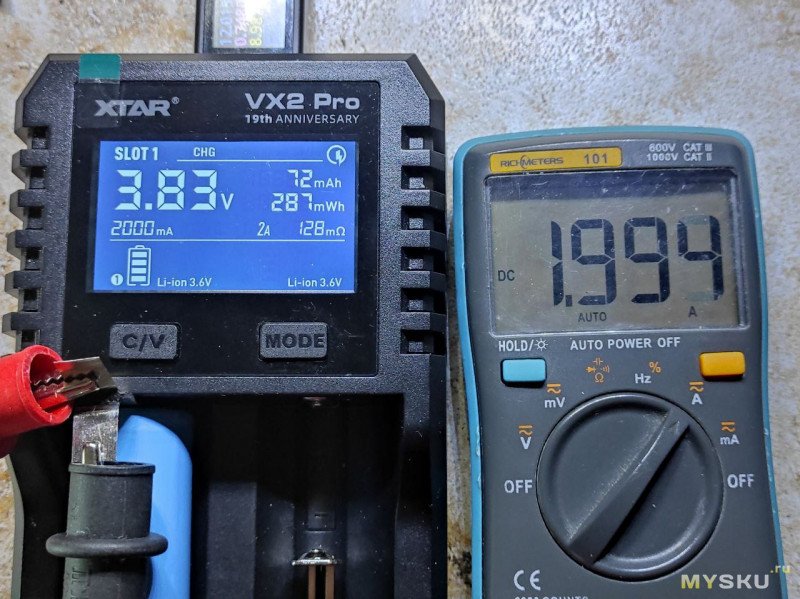

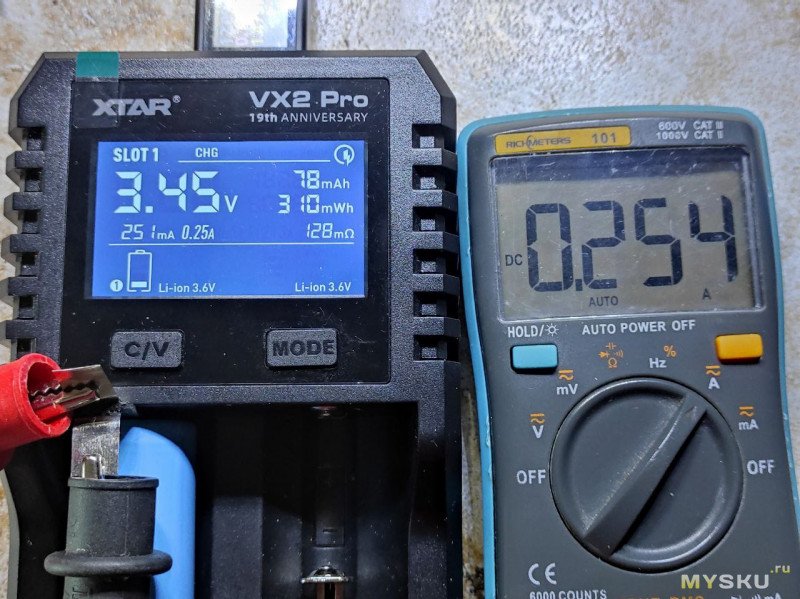

Хоть зарядка не является измерительным прибором, но показания на экране совпадают с мультиметром. При этом она показывает реальный ток, а не только заданный.

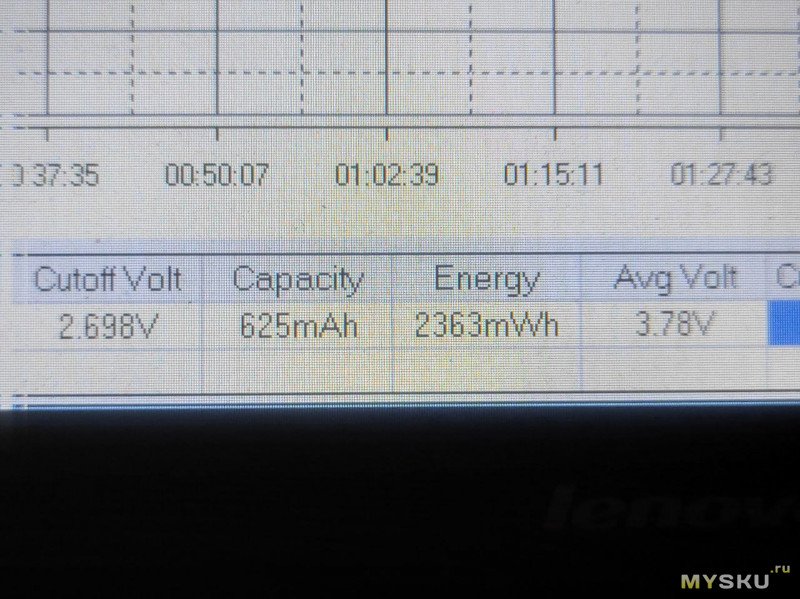

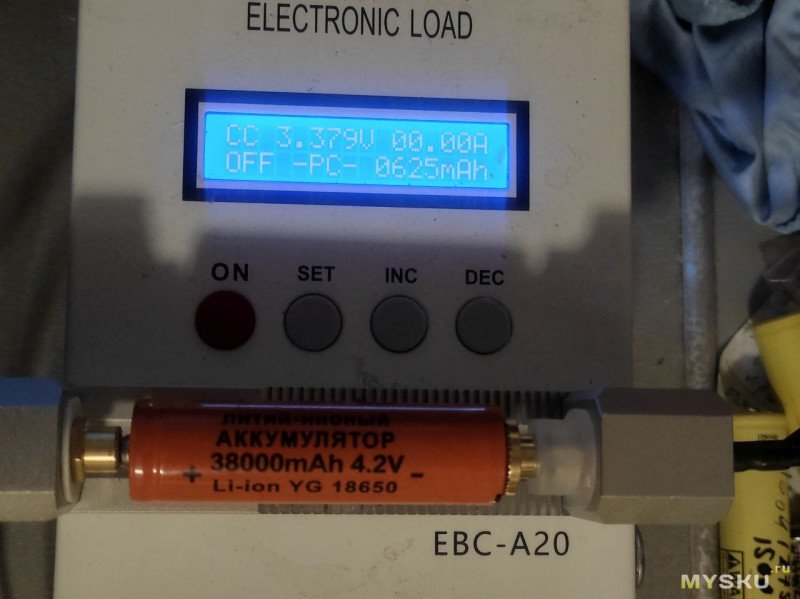

Для оценки точности по емкости я проверил емкость этого же аккумулятора на EBC-A20.
Разряжал так же током 300мА до 2.7 вольта. Емкость получилась 625мАч и энергия 2363мВтч.

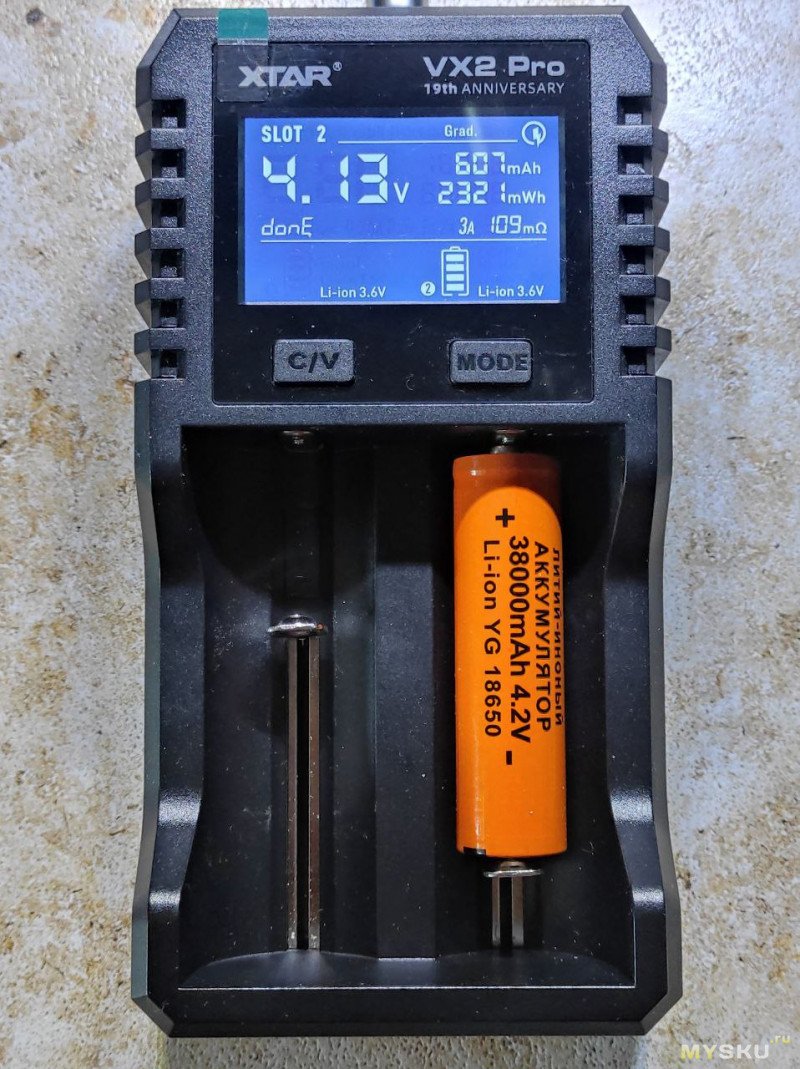

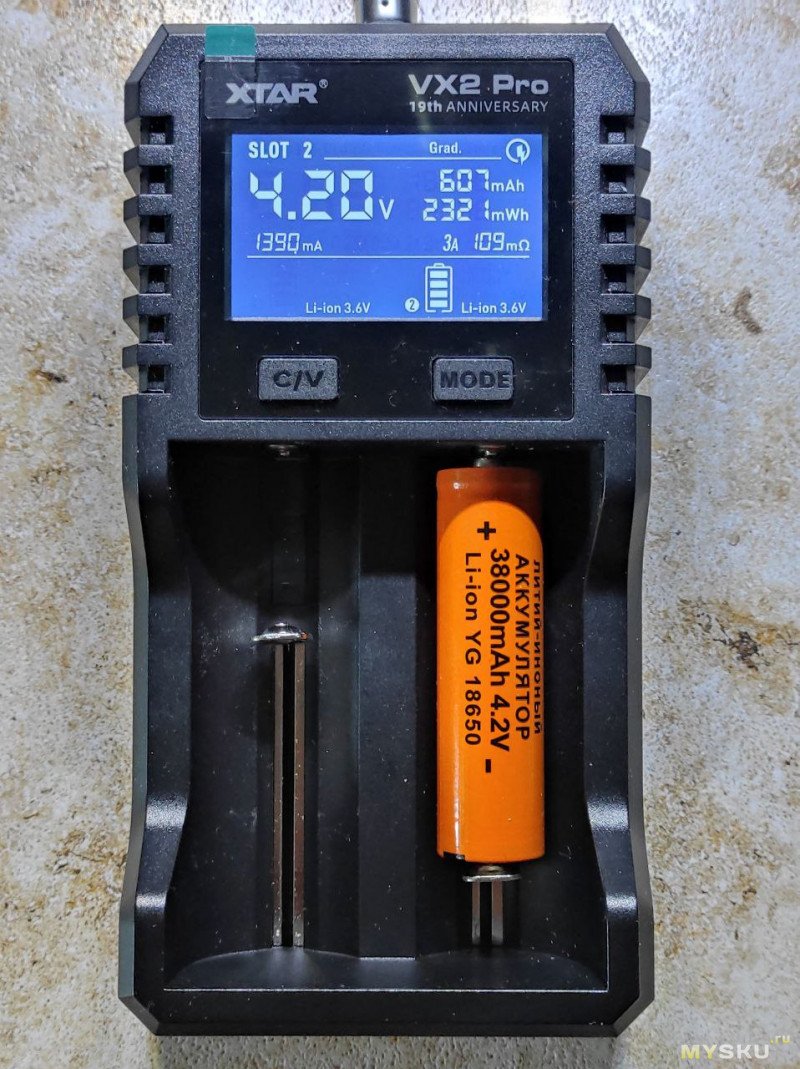

При этом зарядка определила емкость 607мАч и 2321мВтч, чуть занижает.

Аналогично проверил Ni-Mh аккумулятор, хотя точность емкости при измерения никеля меньше.

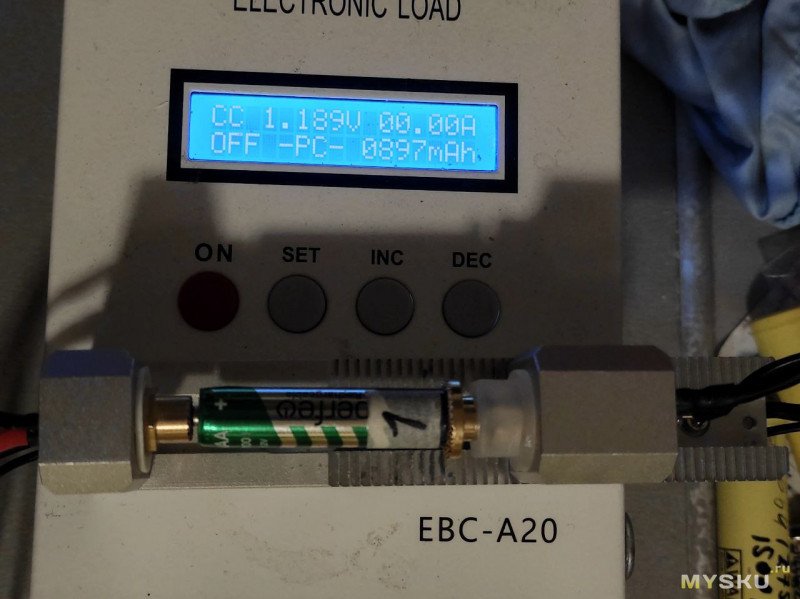

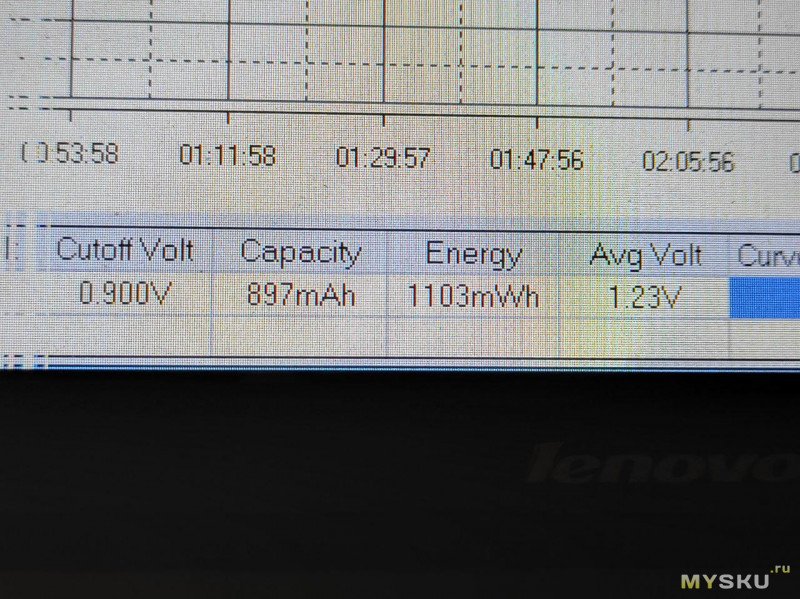

EBC-A20 измерил 897мАч и 1103мВтч.

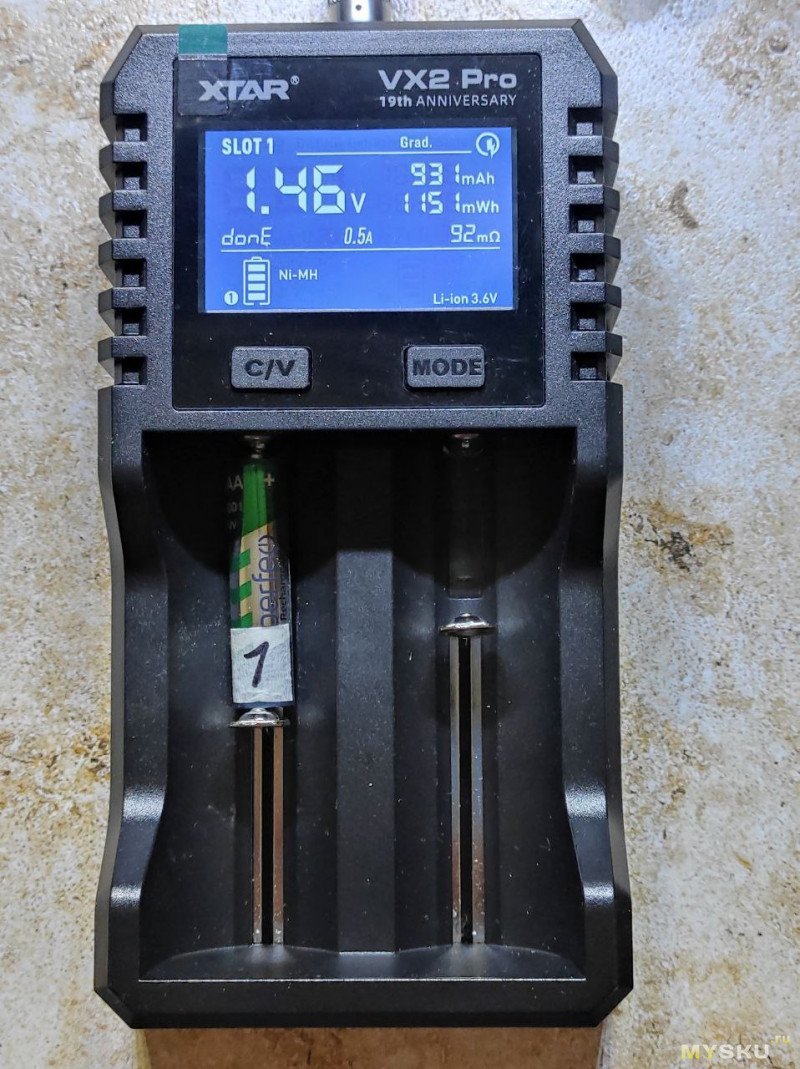

При этом зарядка XTAR определила емкость 931мАч и 1151мВтч.

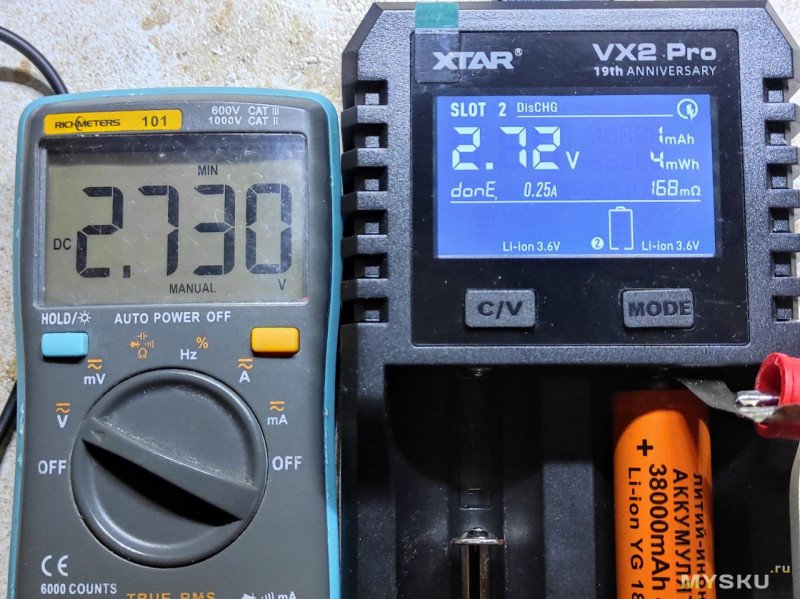

Для Li-ion переделы разряда и заряда около 2,7 вольта и 4,18 вольта. При этом зарядка прекращает заряд при токе 70мА.

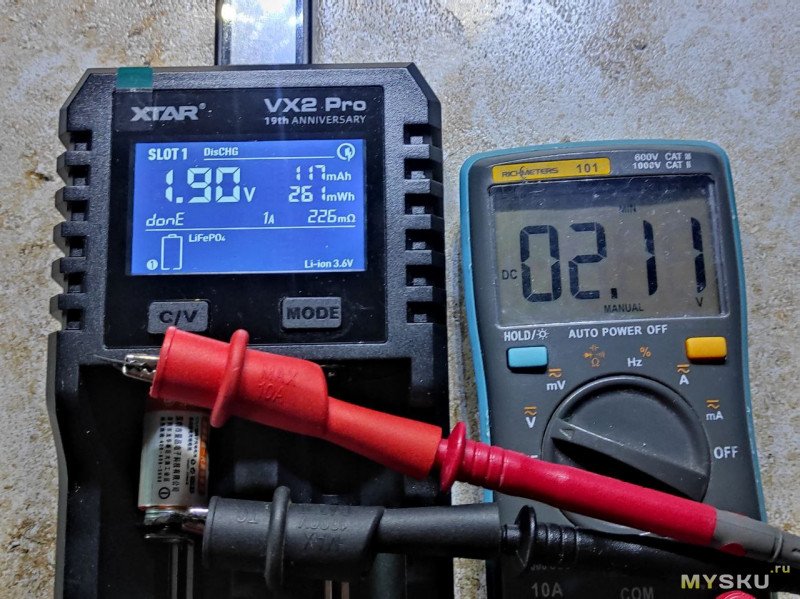

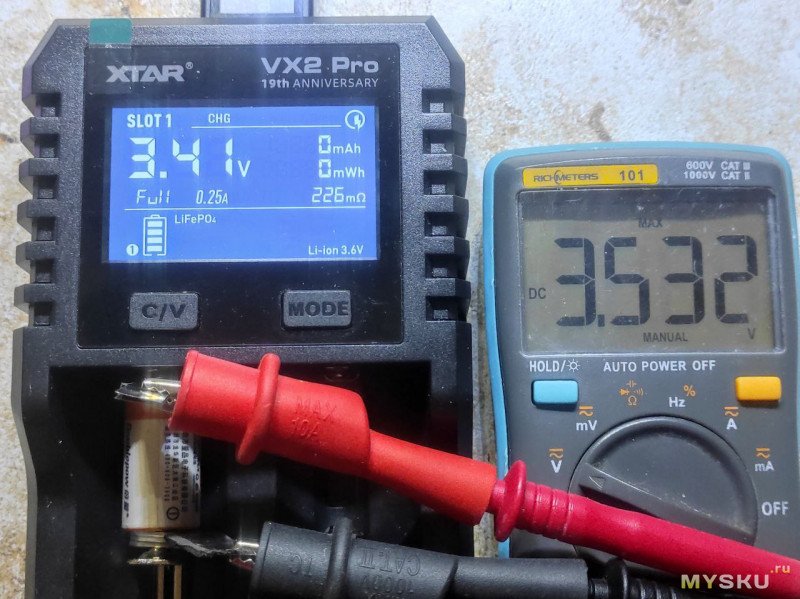

Для Li-Fe пределы примерно 2 и 3,5 вольта.

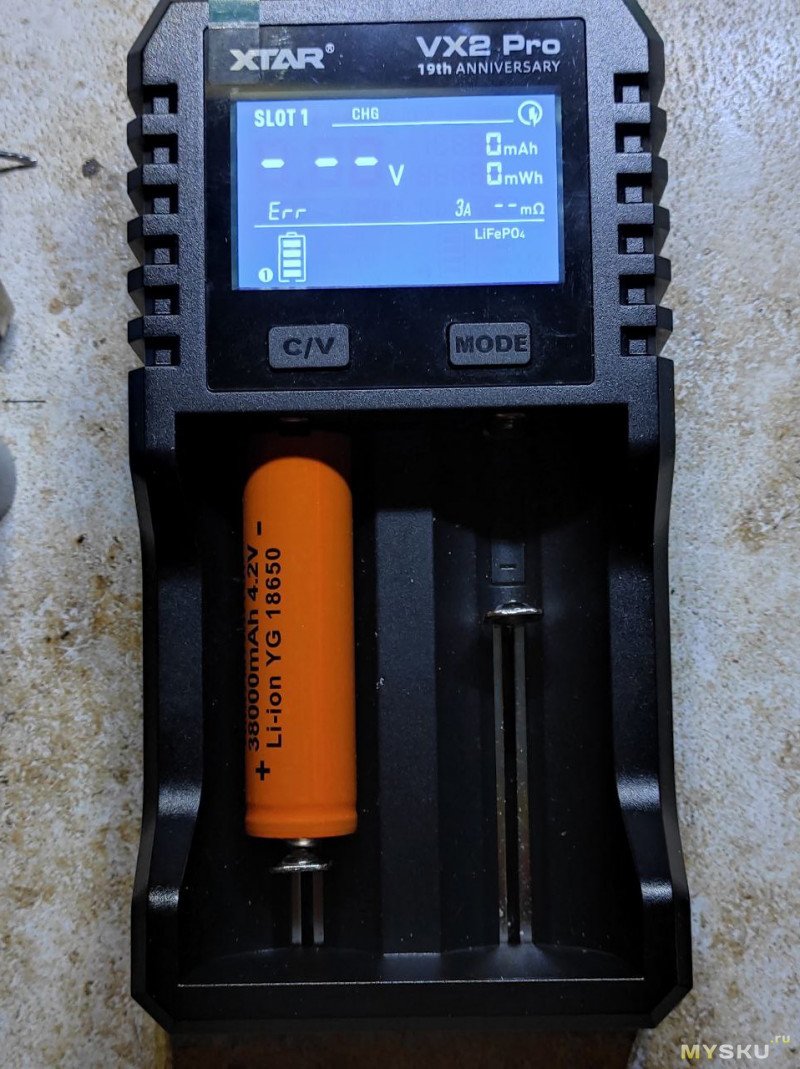

Если поставить аккумулятор наоборот или замкнуть контакты в слоте, то зарядка показывает err и мигает заполненный контур аккумулятора.

Итог

+ Зарядка может работать с самыми популярными типами аккумуляторов, включая 1,5В литий и LiFePO4
+ Много режимов, есть даже режим хранения.
+ Слоты работают полностью независимо.
+ Может определять емкость 1,5в литиевых аккумуляторов, а не только заряжать их, пока что мало зарядок это умеют. Может даже определить остаток емкости без полного заряда.
+ Поддерживает ток до 3А при использовании одного слота и до 2А при использовании двух слотов.
+ Питается от USB.
+ Сохраняет режим и параметры при выключении питания.
+ Автоматически подбирает ток зарядки Li-ion и LiFePO4в зависимости от внутреннего сопротивления аккумулятора.
+ При этом для них оставляет возможность выбрать любой ток вручную.
— Ток разрядки всего 300мА, но это обусловлено конструкцией, нет активного охлаждения.
— Ток заряда никеля 500мА, скорее всего так сделано для того, чтоб корректно определять конец заряда аккумулятора. Литокала-500 на малых токах иногда не прекращала заряд никелевых аккумуляторов и грела их до бесконечности, пока я не повышал ток до 500мА.
Как раз про это как раз писал INN36

Если это не очевидно из обзора, то товар предоставлен Xtar для обзора.
