Зарядное устройство для AA/AAA Ni-MH и 1.5V Li-ion батарей, с возможностью восстановления Ni-MH, тесты и разборка

Эта зарядка является продолжением L серии. Прошлая зарядка L4 просто заряжала Ni-MH 1.2 В и литиевые 1,5В аккумуляторы типоразмера АА и ААА. Это зарядное устройство из обзора так же может работать с AA/AAA Ni-MH а так же с 1,5 литием. Но в L4 Pro специально для никеля есть режим разряд-заряд и режим восстановления. Применена технология 3-ступенчатой зарядки, активация батарей с низким напряжением, защита от короткого замыкания, переполюсовки и прочие.

Основные параметры зарядки:

Питание: 5V 2A

Типы аккумуляторов: AA/AAA  1.5V Li-ion & 1.2V Ni-MH

Ток зарядки: 0.5Ax1 / 0.5Ax4

Ток прекращения заряда: для Li-ion: ≤100mA

Размеры: L102 x W80 x H27.5

Вес: 87

Зарядка приходит в цветной коробке, все красиво.

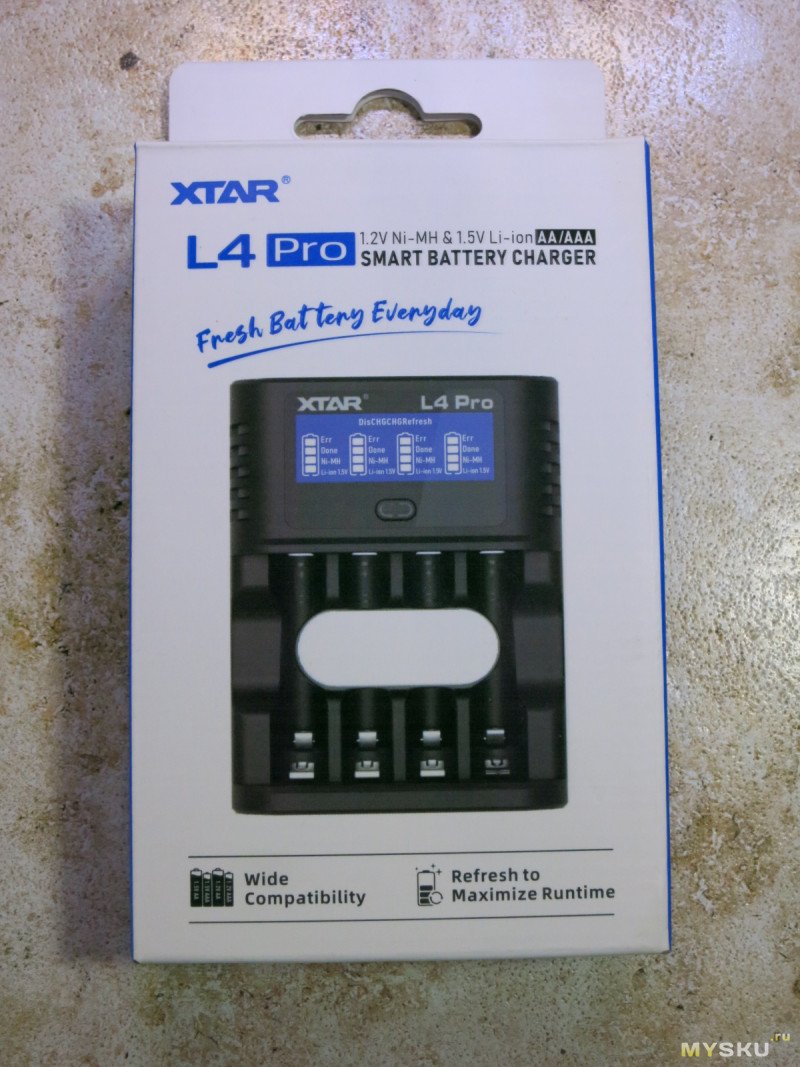

На передней части коробки написаны основные параметры — типы аккумуляторов и напряжения.

На задней стороне написаны параметры зарядки и питания.

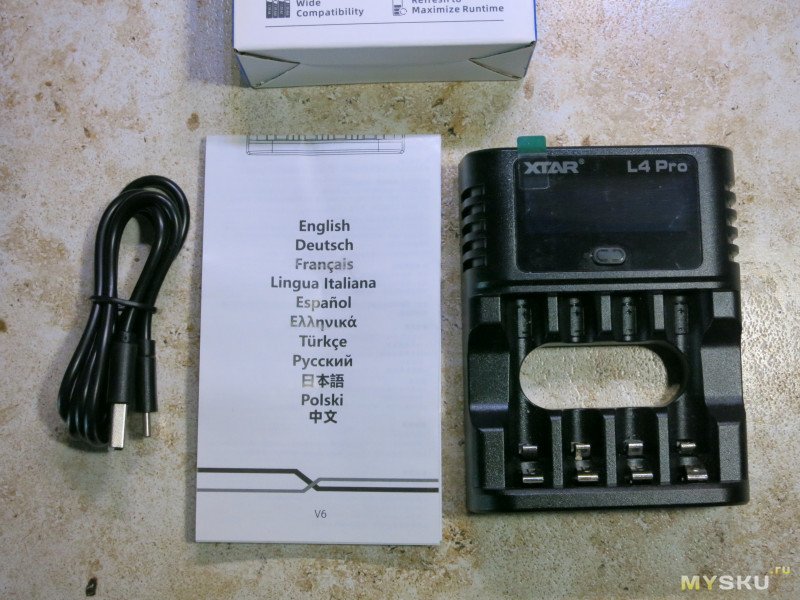

Внутри коробки сама зарядка, кабель и инструкция. Есть русский язык.

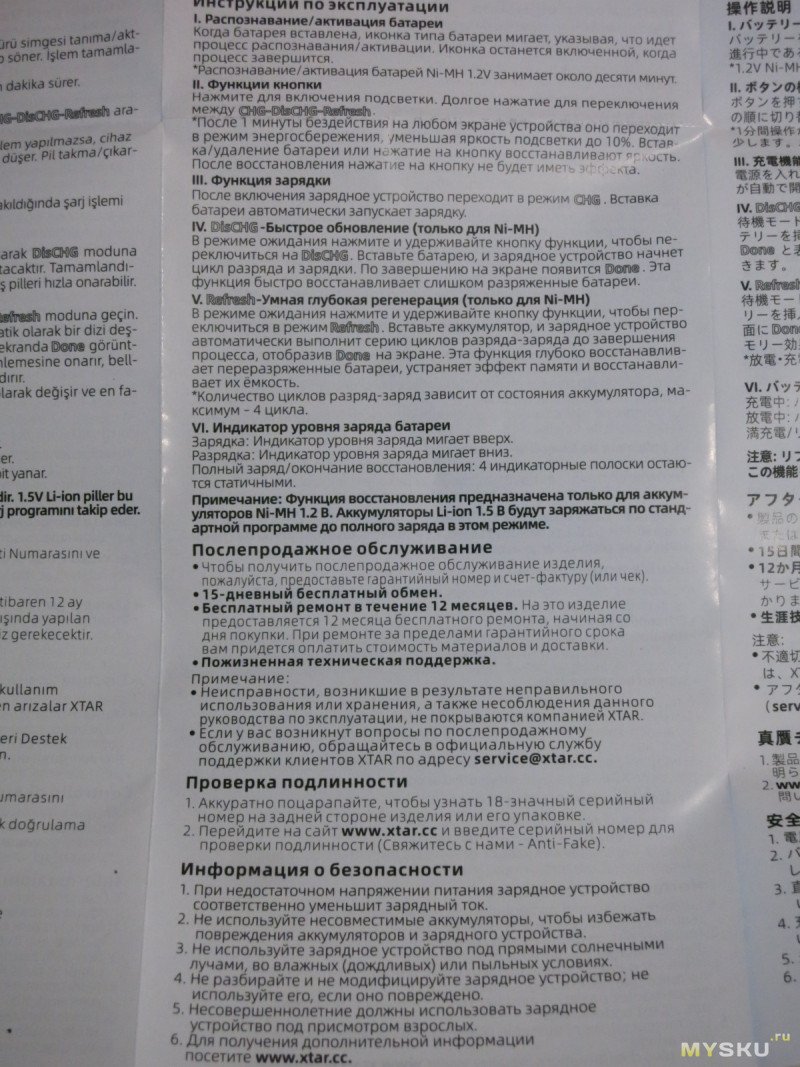

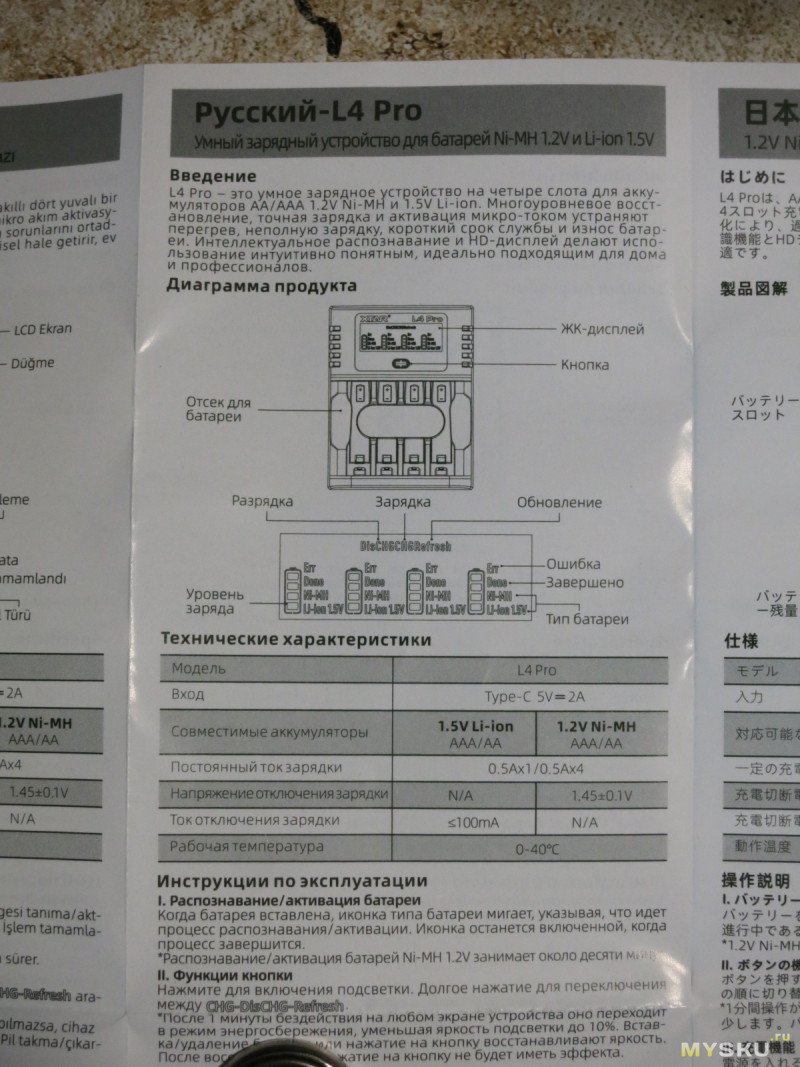

Сфотографировал инструкцию

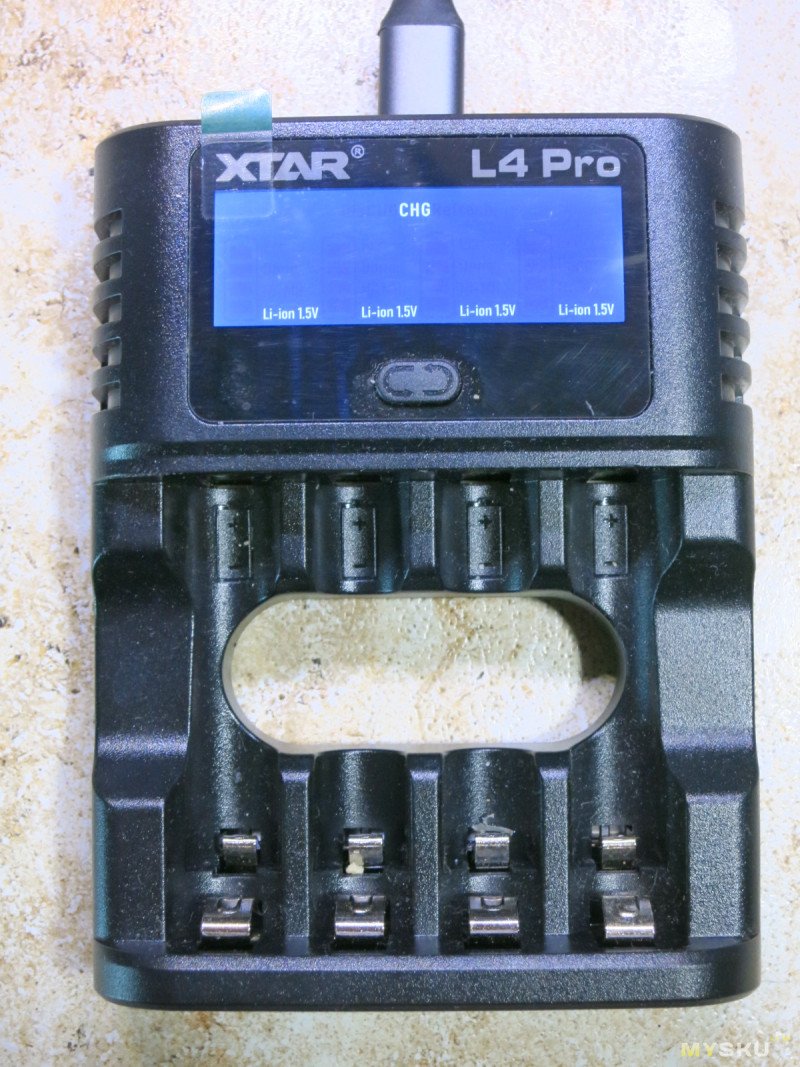

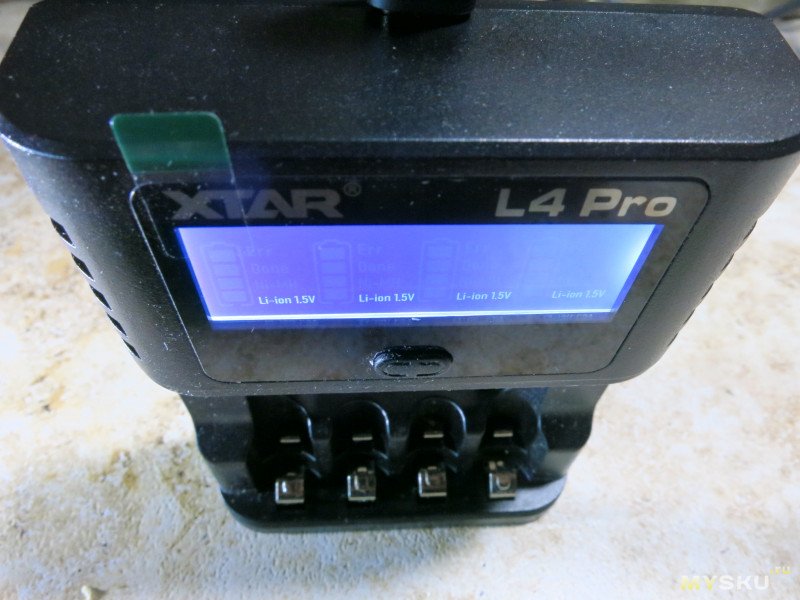

Сама зарядка компактная, 4 одинаковых слота для АА и ААА размера, одна кнопка под экраном. В верхней части есть гнездо USB-C. В комплекте идет кабель USB A-C, но зарядное нормально работает и с кабелем с разъемами С-С, то есть резисторы распаять не забыли. У экрана красивая синяя подсветка, яркость которой падает до 10% ровно через минуту бездействия.

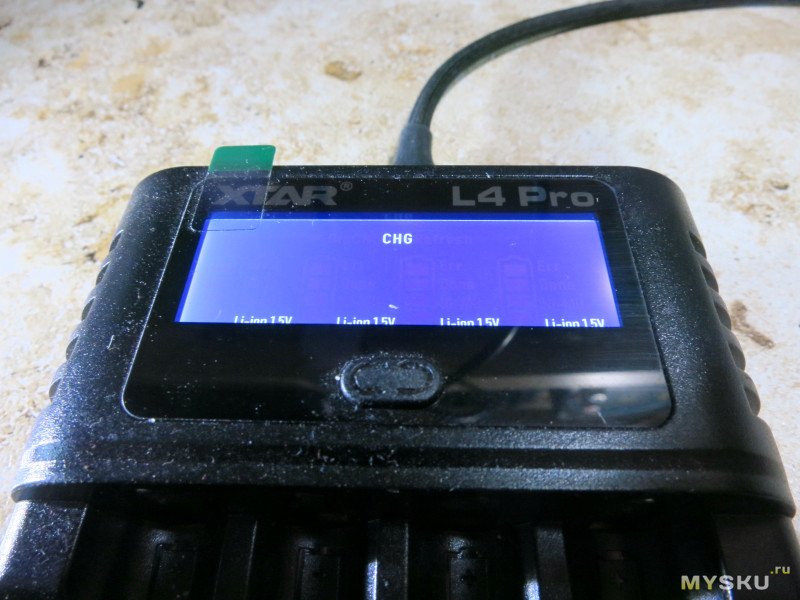

Углы обзора дисплея отличные, многие мультиметры бы позавидовали такому дисплею. Видно и сверху и снизу, экран не выцветает и не инвертируется.

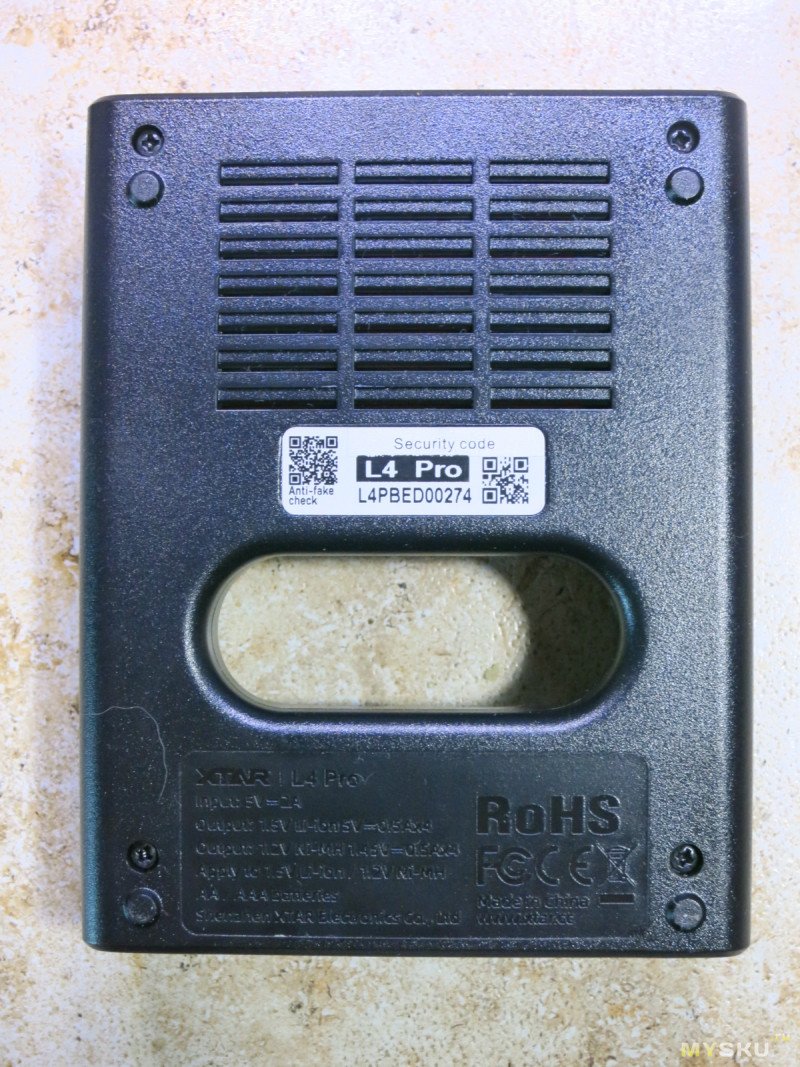

На обратной стороне зарядного есть отверстие для охлаждения и для удобного извлечения аккумуляторов. Там же написана модель, серийный номер и QR код для проверки оригинальности.

В нижней части вдавлены параметры зарядки.

Как работает зарядка?

В отличии от прошлой зарядки L4 у L PRO зарядки есть три режима.

Режим заряда, режим разряд-заряд и режим восстановления. Но эти режимы работают только для никеля. Для лития только режим заряда, какой бы режим не был выбран кнопкой.

Управление очень простое, одна кнопка. Одиночное нажатие на кнопку пробуждает зарядку, подсветка включается на полную яркость. Долгое нажатие на кнопку переключает режимы по кругу.

По умолчанию при включении зарядки активируется режим заряда, при этом есть индикация CHG в центре экрана.

Если вставить в нее аккумулятор, то она начинает его заряжать. При этом первые 10 минут зарядка определяет тип аккмулятора и пытается его зарядить.

При этом первые 10 минут символ  Ni-MH мигает, потому что зарядка определяет тип аккумулятора. При этом идет анимация заполнения контура аккумулятора на экране, квадратики бегут вверх.

Во всех режимах для никеля мигают только те сегменты, которые осталось зарядить, а остальные, уже заряженные светятся без мигания.

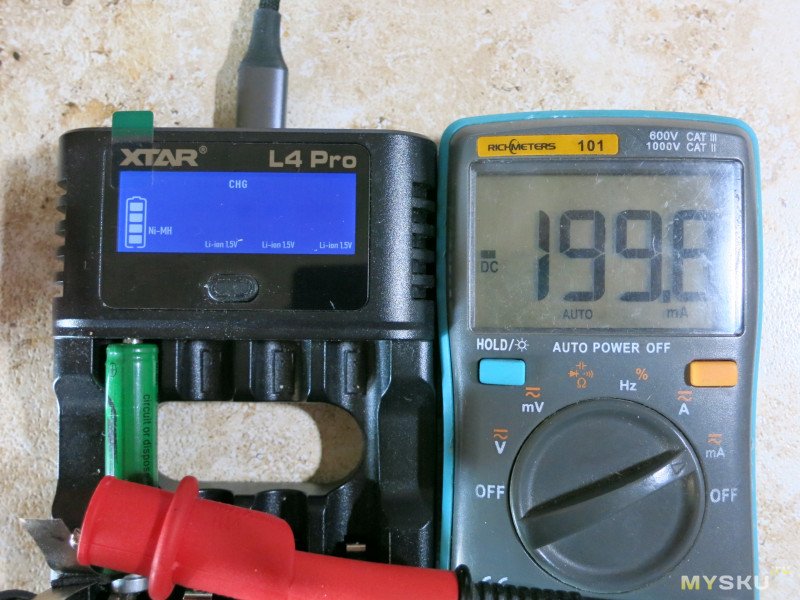

Я вставил в зарядку старый Ni-MH аккумулятор с напряжением 0.5 вольта, зарядка определила его как никель и начала заряжать током 200мА.

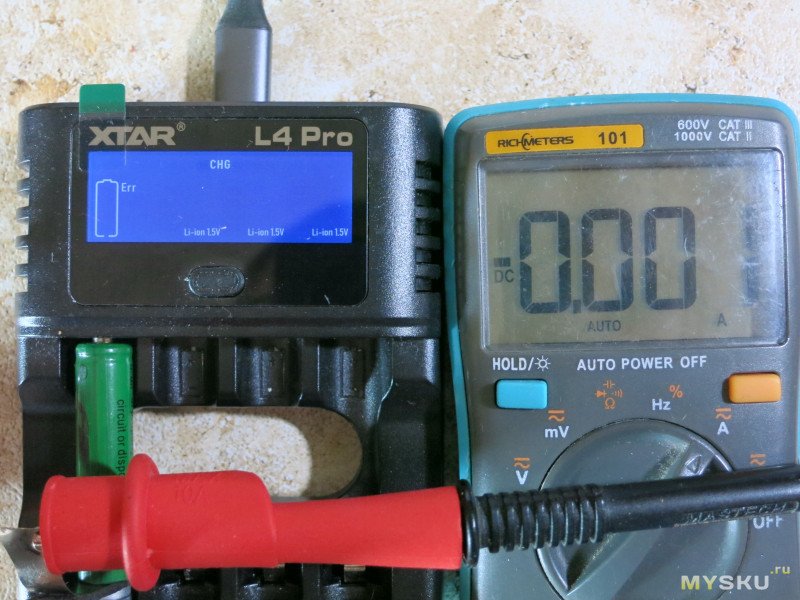

Этот аккумулятор старый, с большим внутренним сопротивлением, зарядка поняла, что зарядить его невозможно и минут через 5 на экране появилась индикация Err и контур аккумулятора стал пустой. Зарядка прекратила лить ток в аккумулятор.

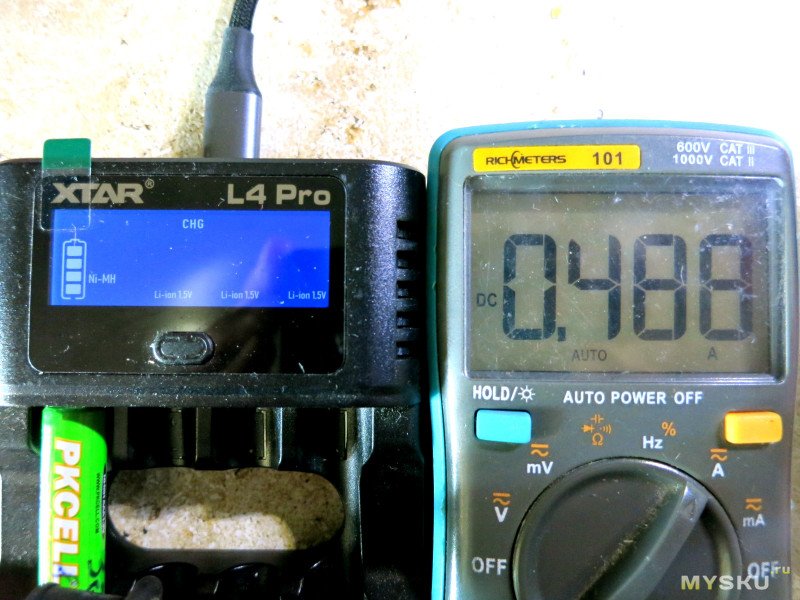

Вставил нормальный аккумулятор. Первые 10 минут символ  Ni-MH мигает и идет зарядка током 200мА. Потом он горит постоянно и зарядка переключается на ток 500мА. При этом примерно раз в 3 секунды зарядка выключает ток, чтоб проверить напряжение на аккумуляторе и по дельта пику определить, не пора ли завершить заряд.

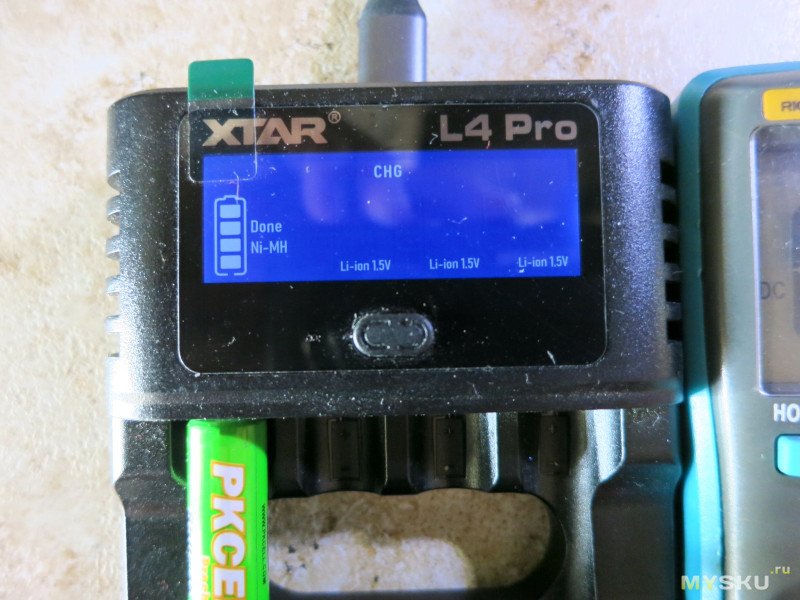

После окончания зарядки в рамке аккумулятора перестают добавляться полоски, контур заполнен и добавляется надпись Done

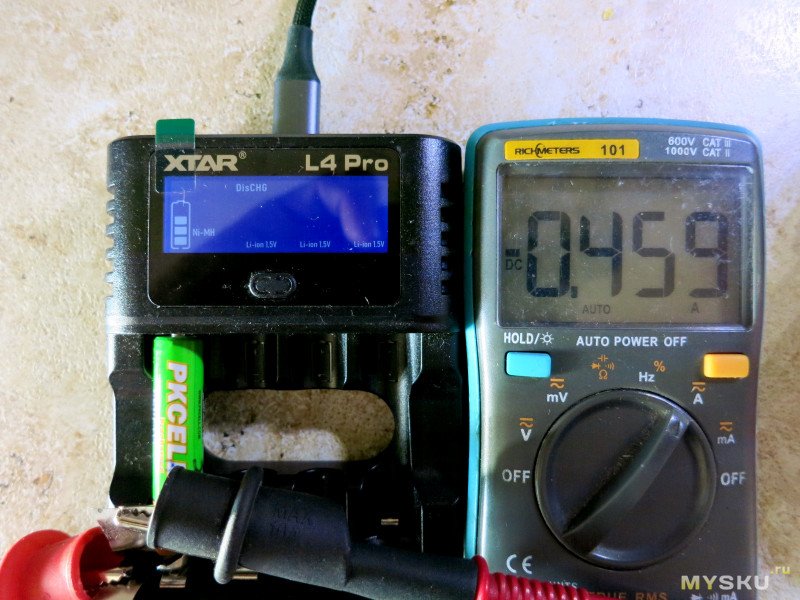

Если нажать и подерджать кнопку на зарядке, то она переключается в режим разряд-заряд, в центре экрана появляется DisCHG.

Этот режим должен уменьшить эффект памяти у никелевых аккумуляторов. При этом зарядка разряжает аккум током около 500мА. В этом режиме так же видно сколько осталось до конца разряда — вниз убегают сколько полосочек, сколько осталось заряда в аккумуляторе.

После окончания разряда следует пауза в пару минут и следом начинается заряд аккумулятора, так же током 500мА или около того. Этот режим так же завершается надписью Done.

Следующий режим это режим восстановления емкости аккумулятора. При долгом нажатии на кнопку в центре экрана появляется надпись Refresh.

В этом режиме зарядка разряжает и заряжает аккумулятор, до 4 циклов. Каждый цикл заряда и разряда отображется с соответсвующей анимацией. Первым делом идет разряд, потом заряд. Нет отображения числа циклов, не понятно когда эти циклы прекратятся.

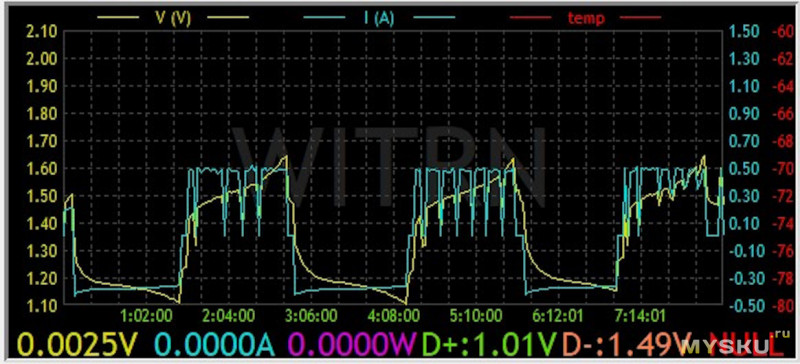

Вот пример работы такого режима. Желтым цветом показано напряжение, голубым ток. Циклы длились около 8 часов. Зарядное сначала разрядило аккумулятор и потом провело 3 цикла заряд-разряд. На графике видны зубчики — это зарядка выключает ток, чтоб определить момент, когда аккумулятор заряжен.

Что по поводу восстановления емкости в этом режиме?

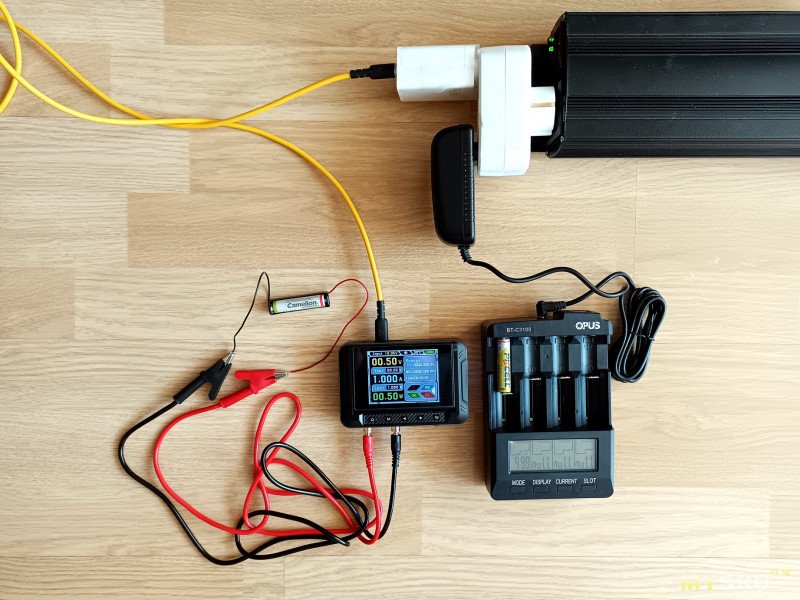

Прогнал несколько АА и ААА аккумуляторов на восстановление.

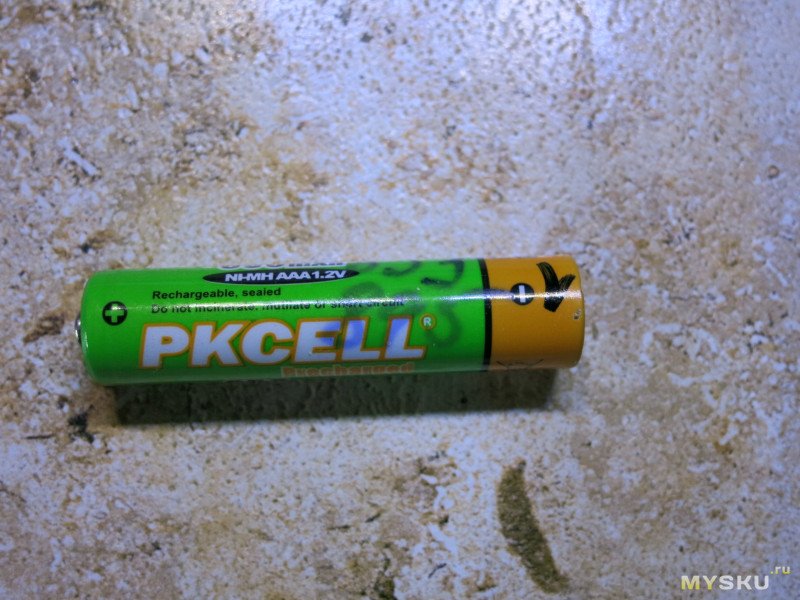

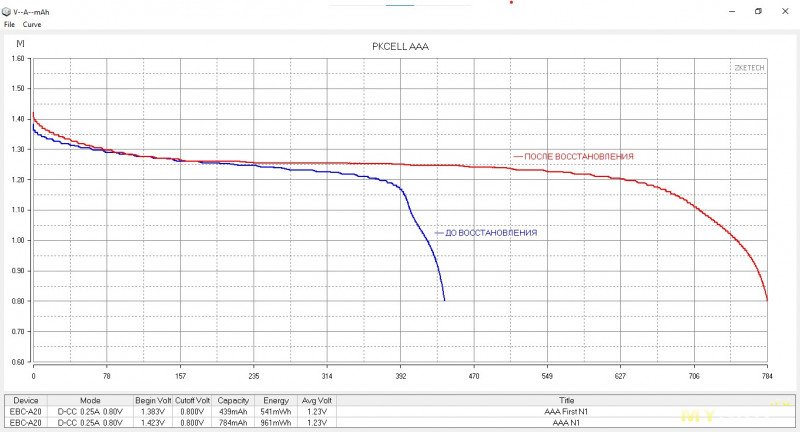

Первый это старый зеленый ААА pkcell с заявленной емкостью 850мАч.

Я прогнал его на токе 250мА до восстановления и после, емкость выросла в 2 раза. Неплохо.

Далее я перешел на тестирование больших элементов, АА.

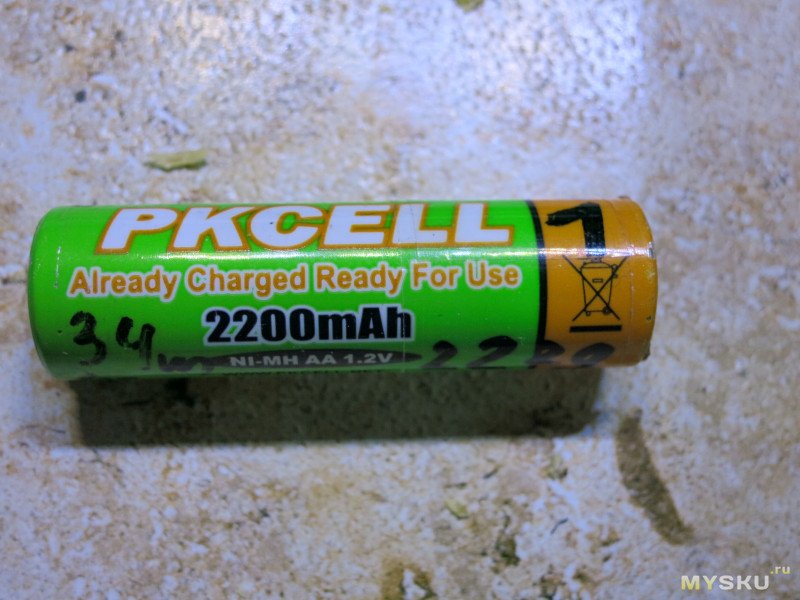

Тоже pkcell  с заявленной емкостью 2200мАч.

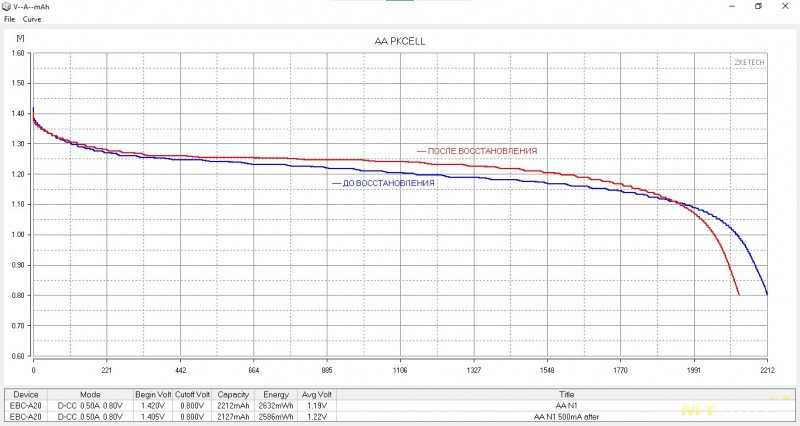

Прогнал его током 500мА. Емкость особо не поменялось, было 2212 стало 2127мАч. Ожидаемо, так как нельзя прыгнуть выше заявленной емкости. У него заявлено 2220, их он и показал до и после восстановления. Он и так был в порядке до циклов восстановления, поэтому не удалось улучшить емкость, но видно что чуть поднялось напряжение — то есть улучшилось внутреннее сопротивление.

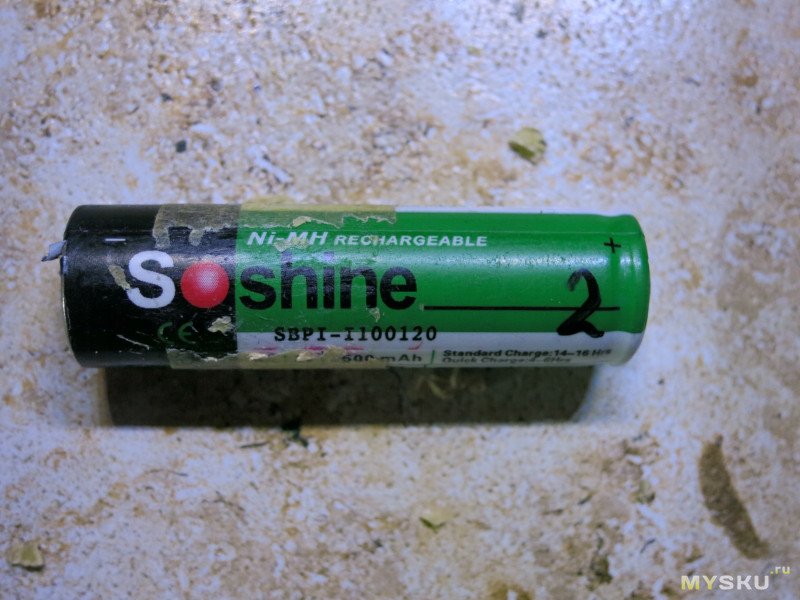

Следующий подопытный это артефакт покупок в интернете, купленный то ли на DealExtreme, то ли на DinoDirrect, то ли на BIC. Аккумулятор Soshine с заявленной емкостью 2500мАч.

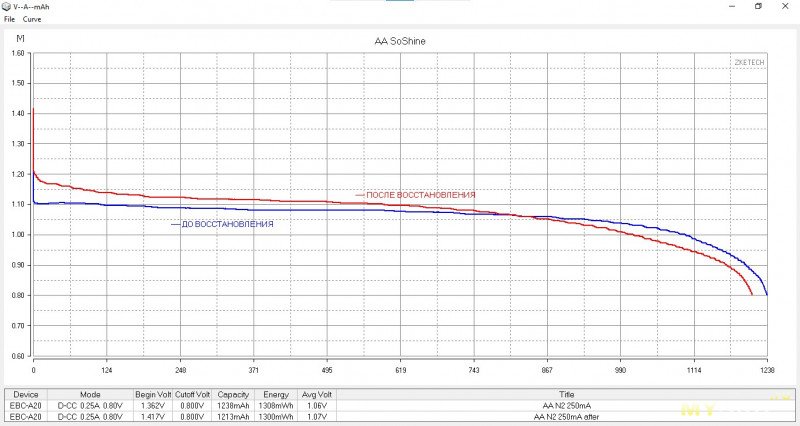

Прогнал его на токе 250мА. До восстановительных циклов он показал 1238мАч, после 1213мАч.

Аккум старый, циклы ему уже не помогают, он просто высох. Есть мысли о доливе (впрсыске шприцем) дистиллированной воды в старые аккумуляторы, но проблема в их герметизации потом. Запаивать сложно, вода кипит и не дает запаять. Опять же, на графике видно, что аккум стал лучше держать напряжение, значит циклы прошли не зря.

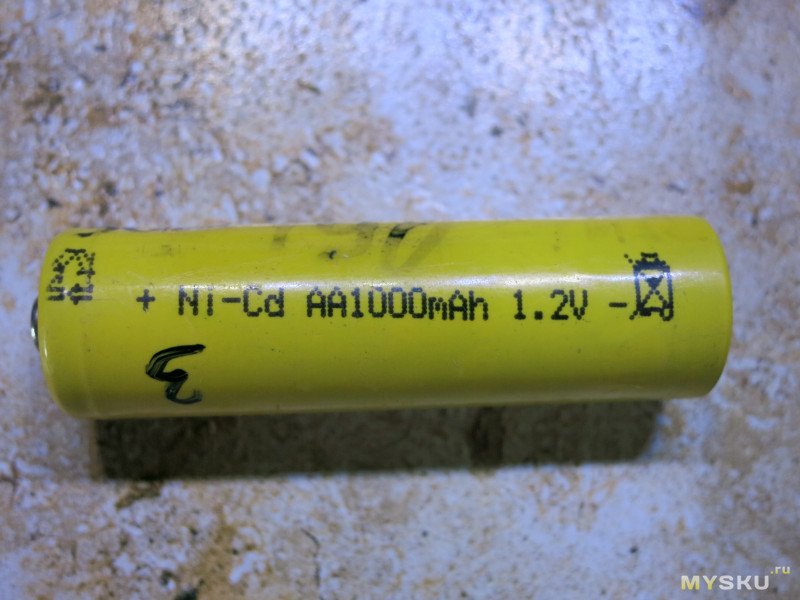

Следующий подопытный это Ni-Cd аккумулятор с заявленной емкостью 1000мАч.

Вроде бы он ровесник прошлого экземпляра и он очень легкий.

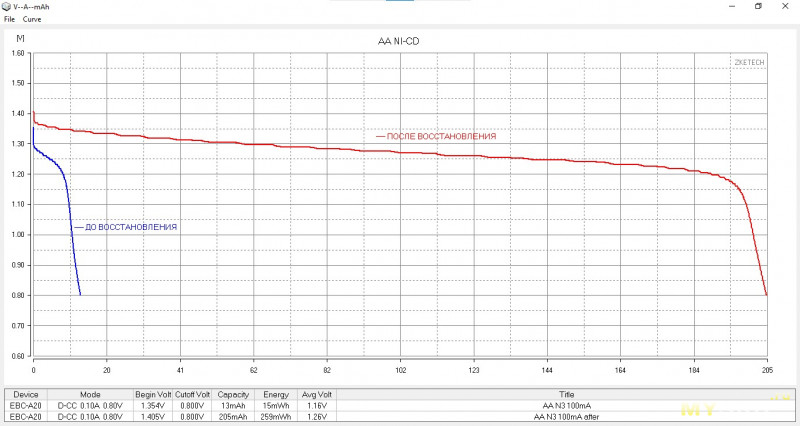

Из уважения к возрасту этого аккума, прогнал его на токе 100мА. До восстановления у него была емкость 13мАч, после стала 205мАч и видно, как поднялась кривая разряда. Вот на нем нагляднее всего видно восстановление емкости и эффект памяти.

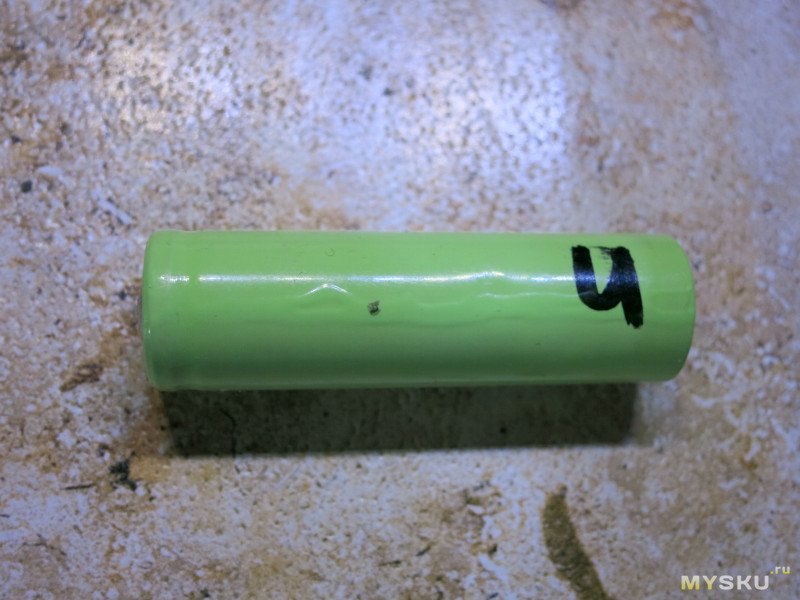

Следующий экземпляр это никелевый аккумулятор, который был элементом в батарее детской машинки. Батарея была заменен на самодельную литиевую, а эти элементы валяются. Какая химия кадмий или металл гидрид внутри — я не знаю.

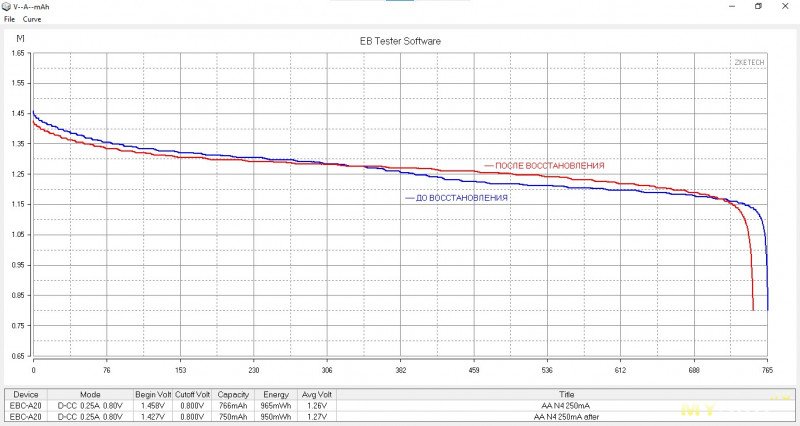

Прогнал его на токе 250мА, до циклов у него была емкость 766, после стала 750мАч, изменения емкости и напряжения при разряде в пределах погрешности. Судя по форме кривой, все же это Ni-Cd.

C 1,5 вольтовым литием зарядка работает только как зарядка, не проводя никаких циклов. Вне зависимости от режима, зарядка только заряжает такой литий без циклирования и разряда. То есть можно поставить несколько никелевых аккумуяляторов и выбрать заряд или разряд-заряд или восстановление и при этом вне зависимости от режима литиевые аккумуляторы будут просто заряжаться. Оно и понятно, у них нет эффекта памяти и разряд им не нужен.

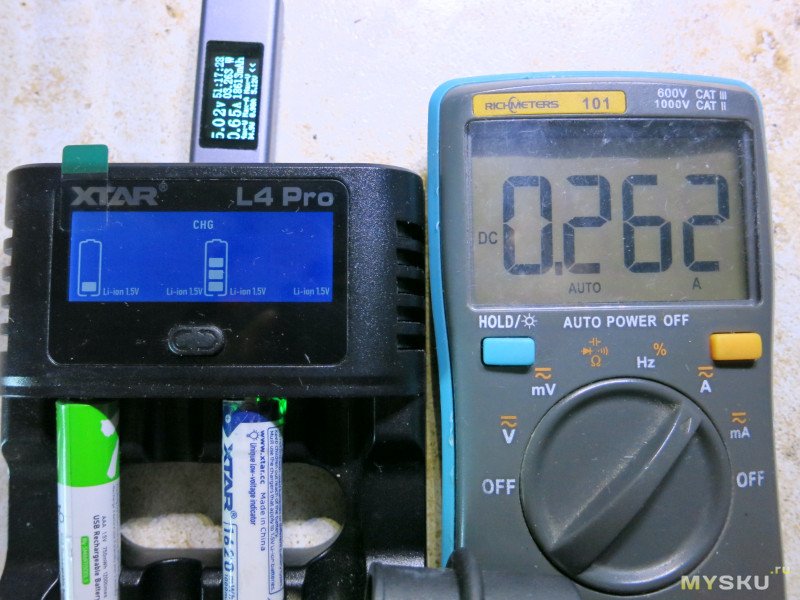

Мне показалось странным, что ААА 1,5в литий от Xtar заряжается током 260мА. Но даже после полного разряда этого элемента зарядка заряжала его таким же током.

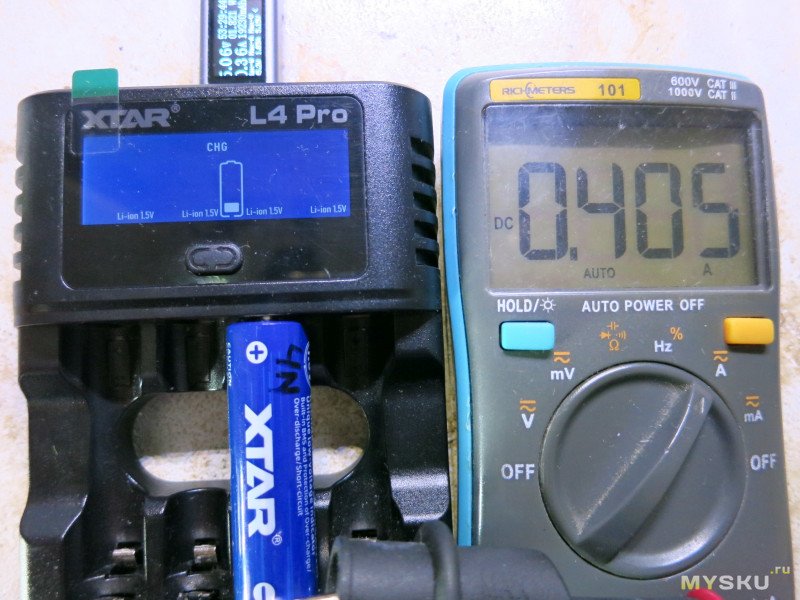

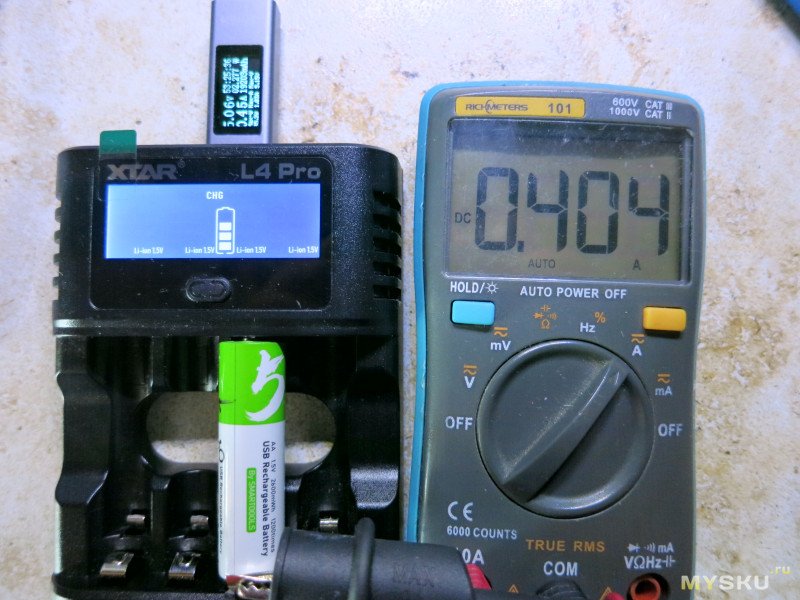

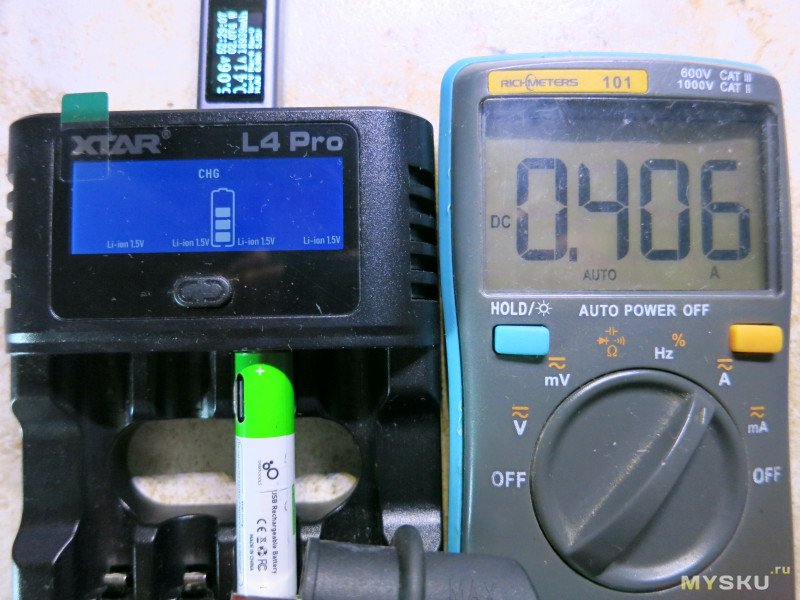

Другие аккумуляторы ААА и АА от Xtar и других производителей заряжаются током 400мА.

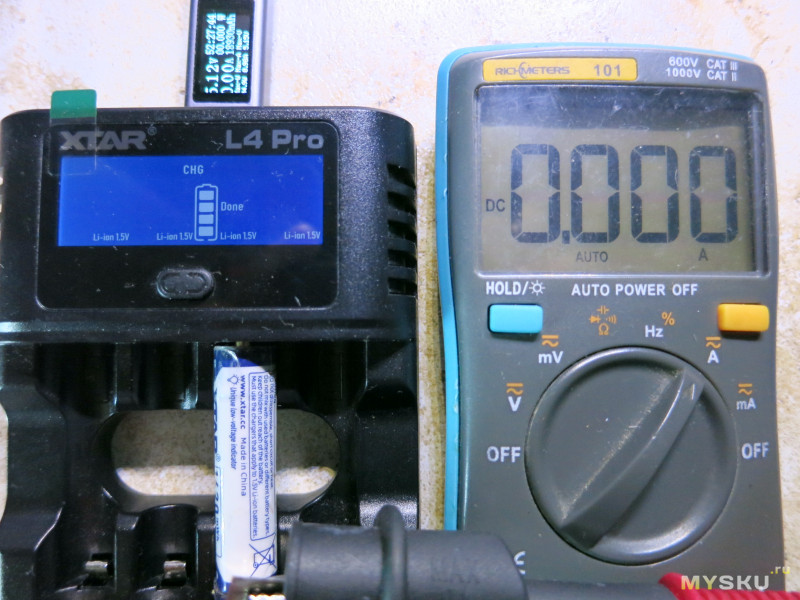

После окончания заряда 1,5а аккума на экране так же появляется надпись Done. При этом напряжение на выводах около 5 вольт.

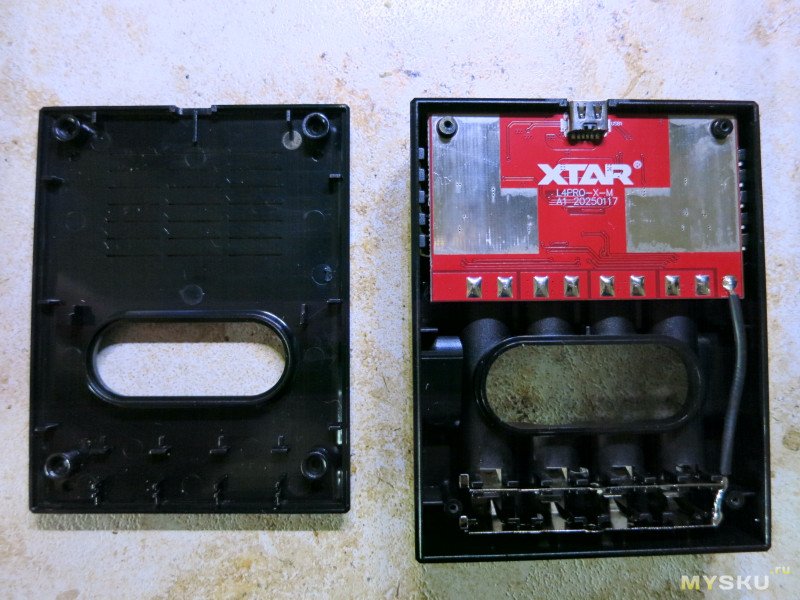

Чтоб разобрать зарядку нужно открутить 4 винта на задней стенке. Снимается задняя крышка.

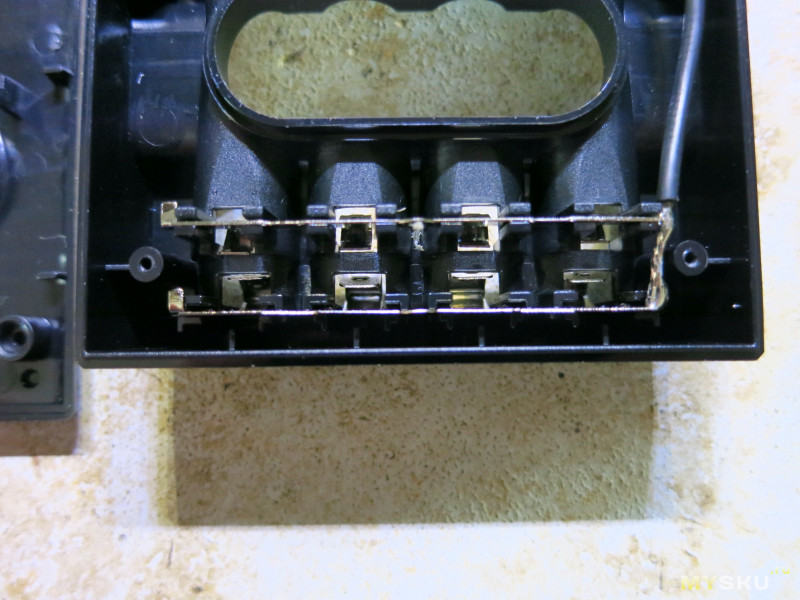

Нижние контакты крупно, они все объединены в один.

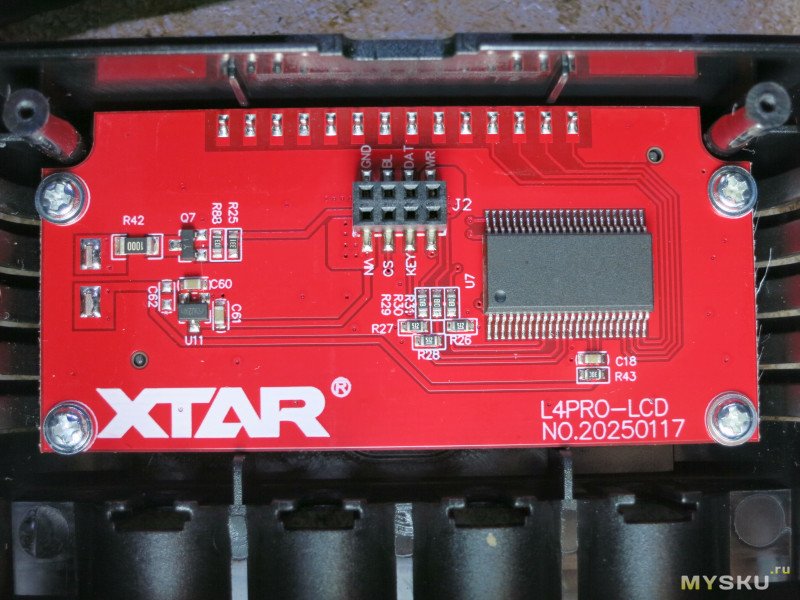

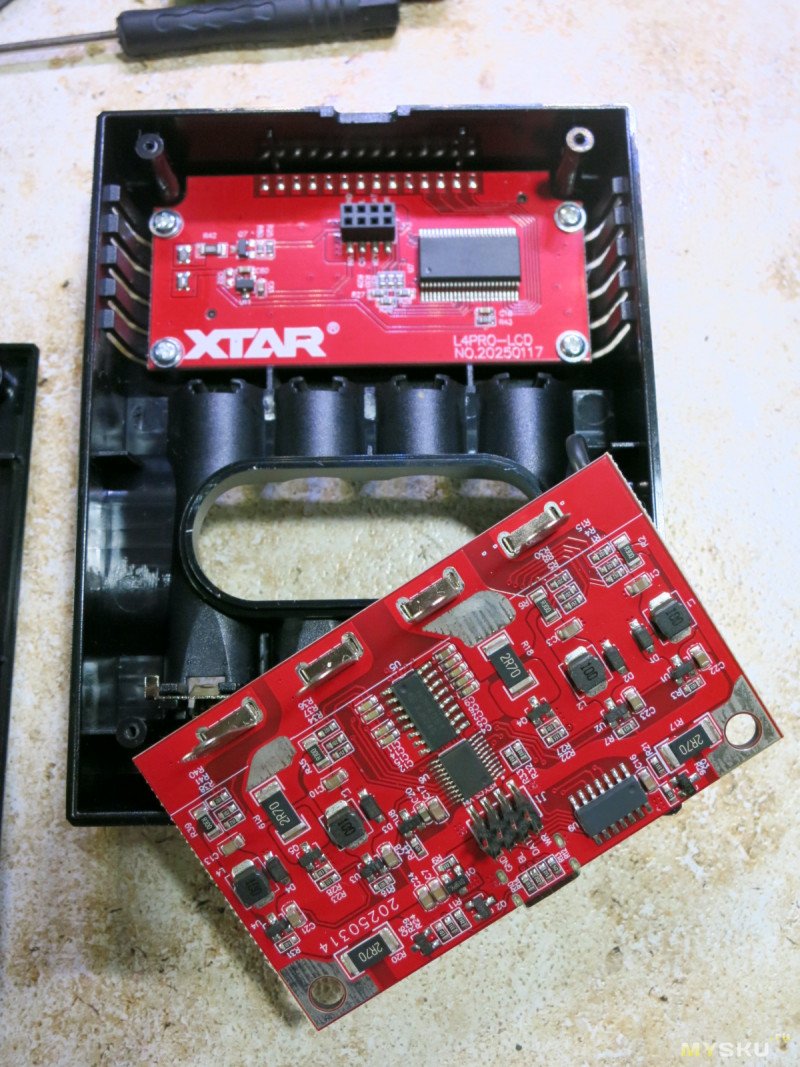

Поднимаю верхнюю плату, под ней плата дисплея. Платы соединены через 8-пиновый разъем

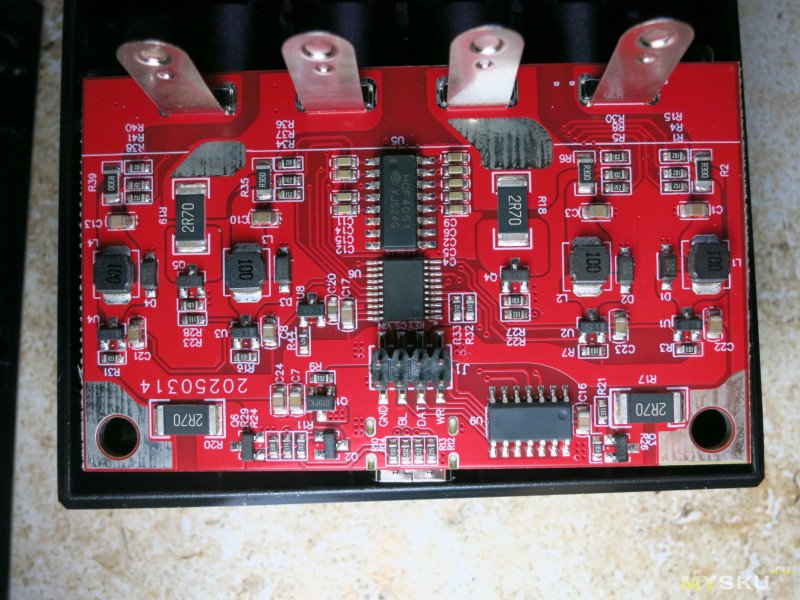

Верхняя и нижняя платы крупно:

Итог — небольшая простая зарядка, которая может заряжать АА и ААА 1,2 никелевые и 1,5в литиевые аккумуляторы без особых заморочек и выбора режимов. Для никеля можно выбрать режим разряд-заряд или восстановления и, если емкость аккума уменьшилась из-за эффекта памяти, то она может поднять его емкость.
