XTAR VX4 - зарядное с измерением емкости для 4 типов аккумуляторов - Li-Ion, LiFePo4, NiMh, 1.5v Li-Ion от ААА до 32650

Фирме Xtar исполнилось 18 лет, они выпустили новую универсальную зарядку практически для любого типа аккумулятора. Она проста, может заряжать до 4 аккумуляторов или определять емкость по разряду. Может заряжать и определять емкость Li-Ion, LiFePО4,Ni-Mh, Ni-Cd и 1,5В литий.

Скорее всего эта зарядка VX4 это продолжение серии MX4, обзор на эту зарядку я делал не так давно. Если в MX это mix, то есть акцент делался на том, что можно смешать несколько типов аккумуляторов. То в VX4 буква V это Visible, то есть теперь можно видеть напряжение, уровень заряда, ток, емкость и прочее.

Внешность

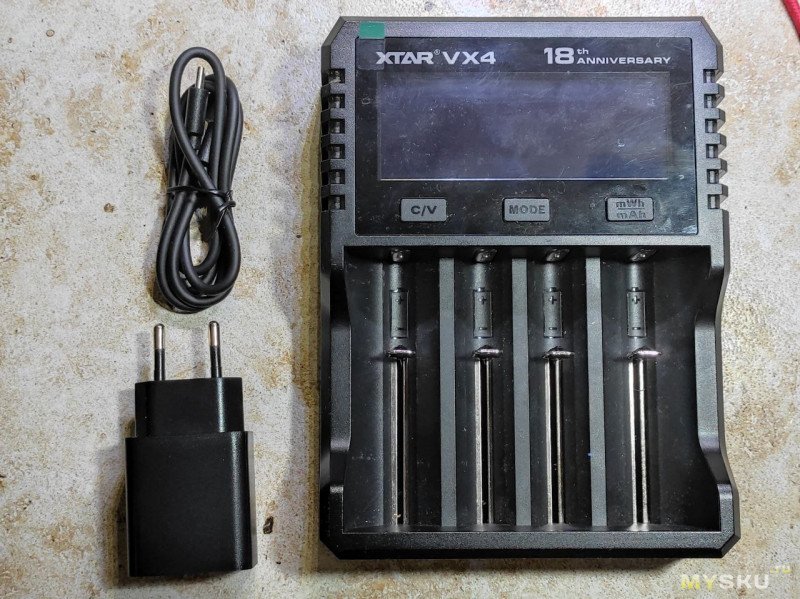

В комплекте с зарядкой идет кабель С-С и блок питания. на 20 ватт.

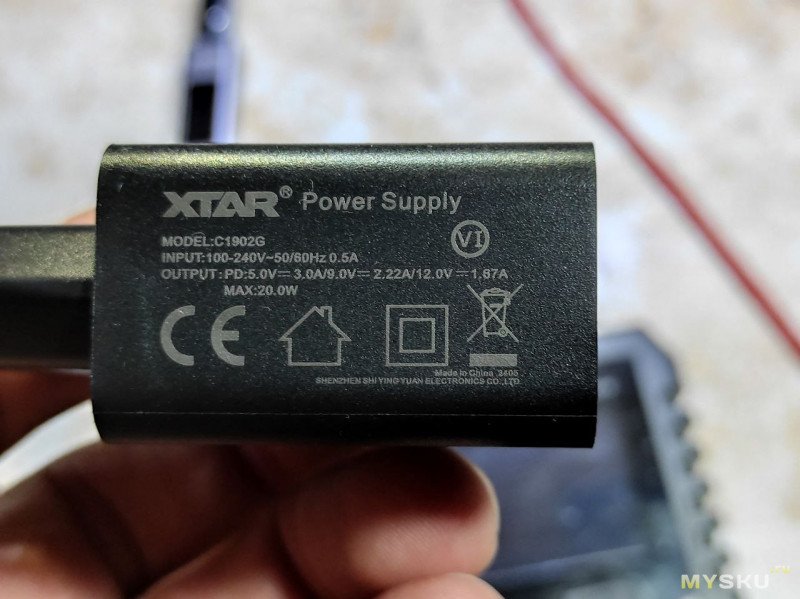

Он поддерживает протокол PD, может выдавать до 12 вольт-1,67А, то есть до 20 ватт. У него один выход type-C.

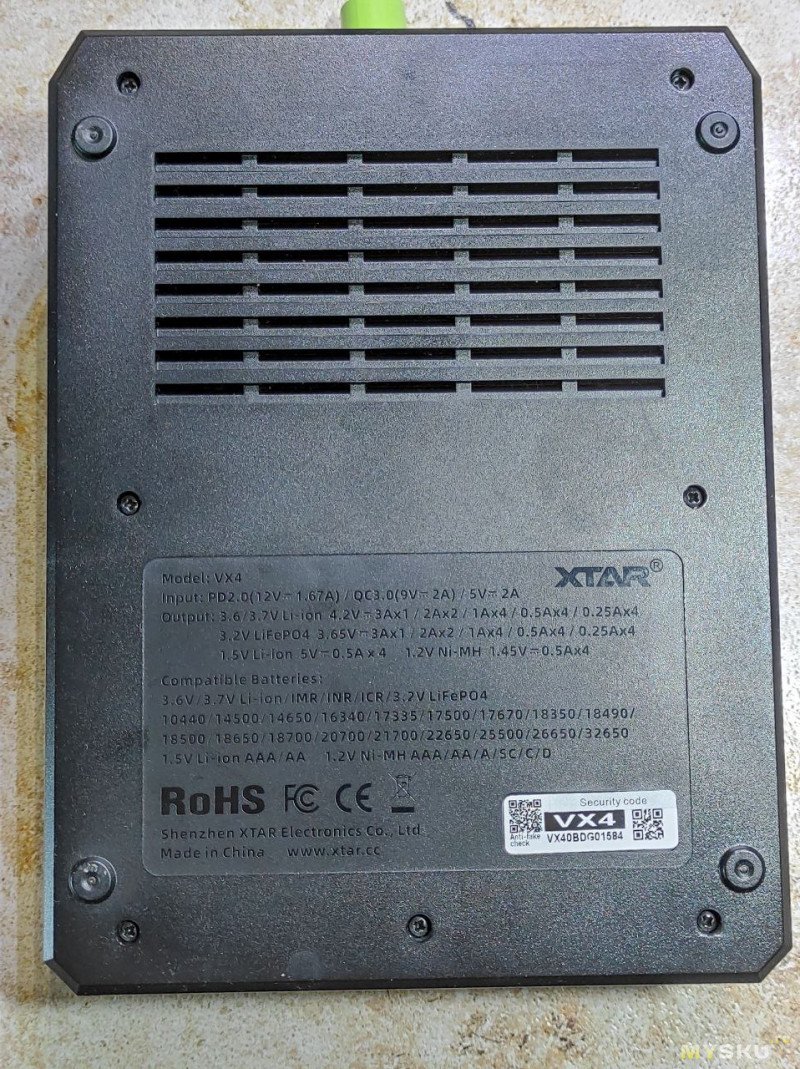

На задней части указаны параметры питания, токи зарядки разного числа аккумуляторов и поддерживаемые размеры. Входят аккумы длиной от 30 до 80мм. Ширина слотов 24мм, то есть три штуки 26650 должны войти, а может и все четыре, если потеснятся. 4 шт 21700 с защитой входят со свободным местом со всех сторон.

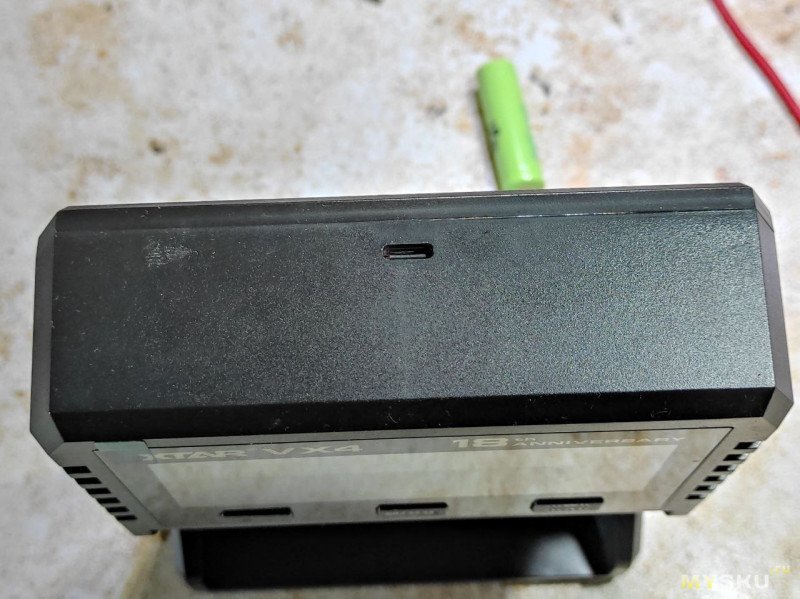

На верхней части зарядки вход USB type-C.

Экран

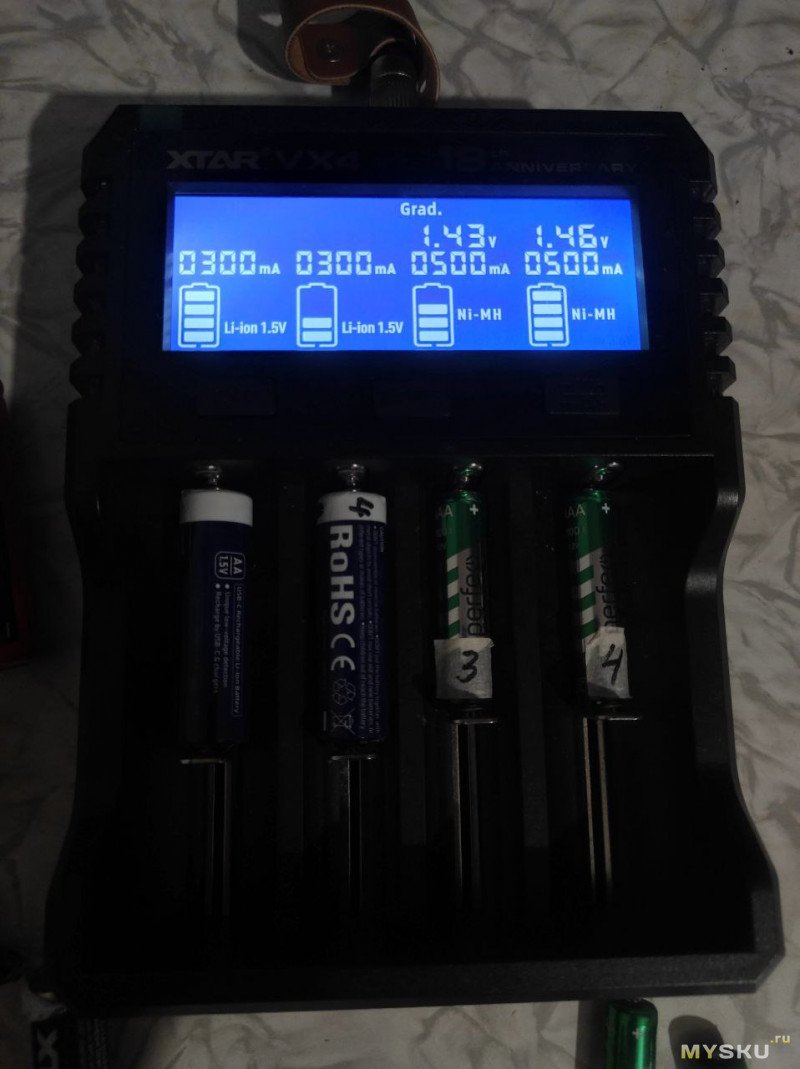

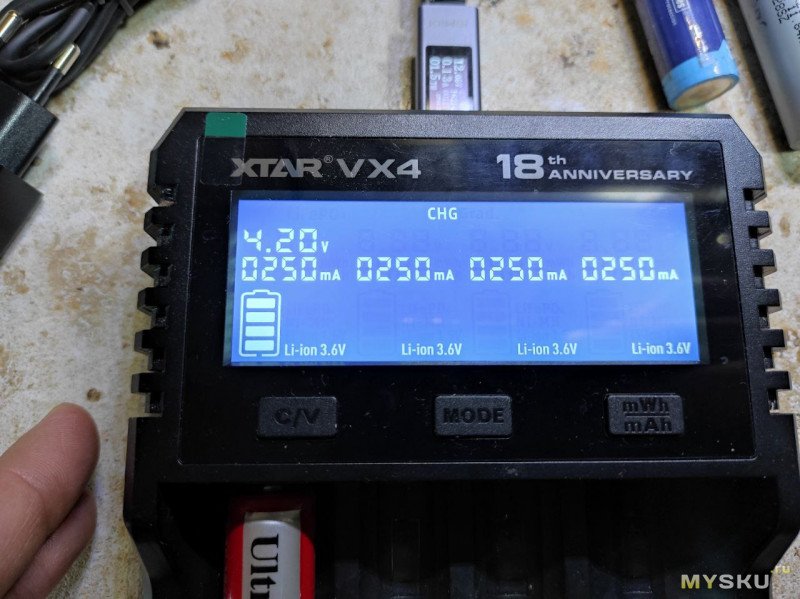

На экране зарядки виден режим, тип аккумулятора, анимированное изображение заряда или разряда. Кнопкой можно выбрать отображение тока или емкости.

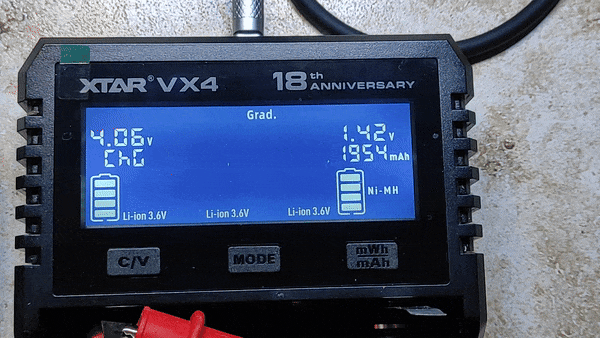

На схематическом изображении аккумулятора видно сколько в нем осталось энергии.
Это видно и по напряжению и по полоскам.
Аналогично анимация показывает уровень заряда при зарядке, мигают полоски, которые осталось зарядить. Если аккумулятор заряжен, то надпись Done мигает попеременно с определенной емкостью.

Логика работы

Когда в зарядку вставляется аккумулятор, то устройство определяет, его тип, напряжение, внутреннее сопротивление.
Если вставлен переразряженный литиевый аккумулятор, например с напряжением 1 В, то зарядка сначала определяет его как никелевый (NiMH), заряжает до 2,5 В, затем повторно идентифицирует и продолжает заряд уже как литиевый. Это позволяет восстановить переразряженный Li-ion.
После определения внутреннего сопротивления аккумулятора, зарядка выбирает максимальный зарядный ток для аккумулятора. То есть если вставить высокотоковый аккум, то она будет заряжать его током 3А. Если вставить старый аккумулятор или аккумулятор с высоким сопротивлением, то зарядка будет заряжать его меньшим током. При этом кнопкой C/V можно выбрать меньший ток, но больший ток выбрать нельзя. То есть его можно выбрать, ток выставляется одинаковый на все 4 слота, но зарядка не будет заряжать дохлый аккум током 3А. Меньшим — без проблем.
Ток заряда выбирается на все слоты одновременно.

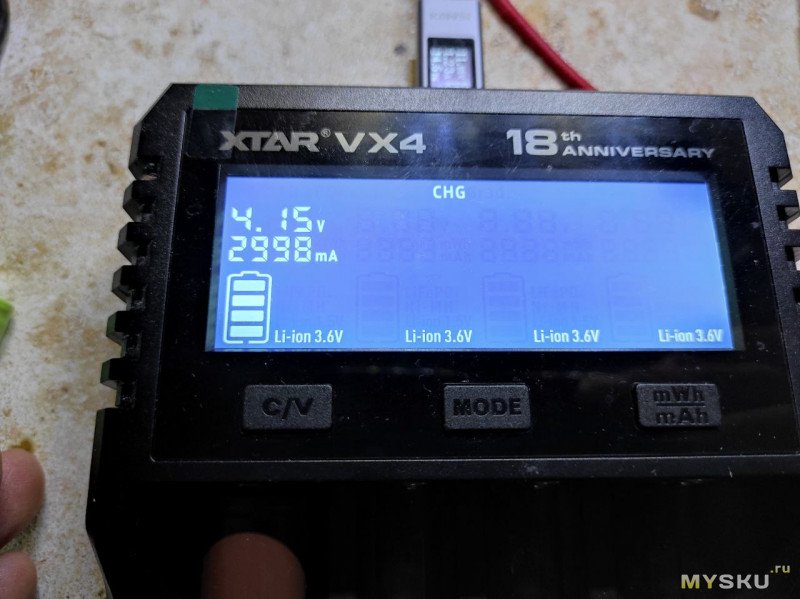

Максимальный ток заряда 3А. Этот ток можно получить если заряжать аккумулятор в одном слоте.
Максимальный ток зависит от количества заряжаемых аккумуляторов:
1 аккумулятор 3 А х 1
2 аккумулятора 2 А х 2
3–4 аккумулятора 1 А х 3-4

То есть, например, в 1-м слоте – высокотоковый аккумулятор и ток его заряда 3 А. Вставляю во 2-й слот старый 18650 → зарядка ограничивает ток до 250 мА, но в 1-м слоте ток падает до 2 А (из-за активации мультислотового режима). Если активно 2 слота, то ток выше 2А выбрать нельзя.
Максимальный ток заряда никеля 0,5А.
Максимальный ток заряда 1,5В литиевых аккумуляторов — 0,5А.
Если подключить зарядку от простого блока USB на 5 вольт без быстрой зарядки, то она будет работать, но ток будет ограничен. От такого блока я увидел ограничение тока в 2А.
То есть от 5 вольт работает, но не на полную мощность.
Комплектный блок выдает до 20 ватт и зарядка работает с ним при 12 вольт.
Li-ion и LiFePO₄ заряжаются вместе с NiMH, но Li-ion и LiFePO₄ нельзя заряжать одновременно (выбирается один тип лития для всех слотов).

Управление

На передней части зарядки есть три кнопки.
Первое нажатие кнопки после простоя зарядки «холостое» — после минуты простоя зарядка понижает яркость и первое нажатие любой кнопки просто возвращает полную яркость подсветке, зарядка «просыпается».
Следующие нажатия уже что-то меняют.

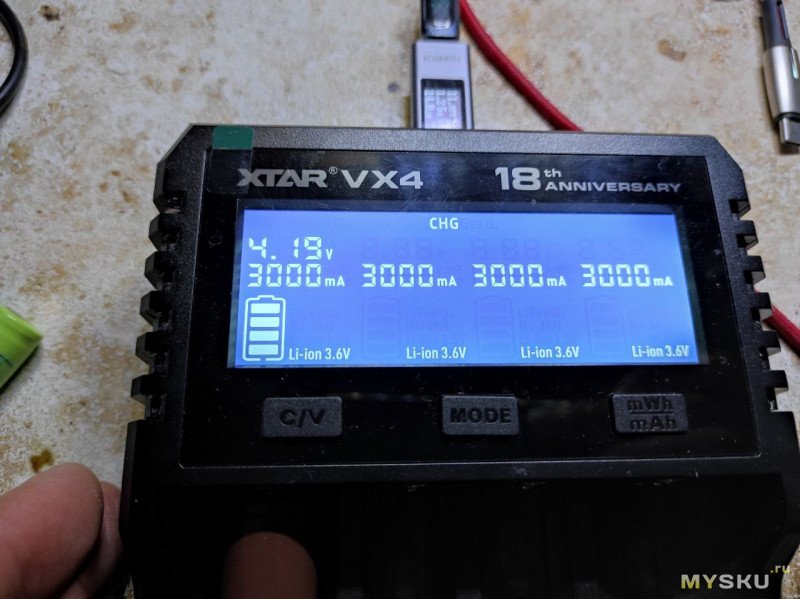

Левая кнопка зарядки C/V переключает зарядный ток. Есть варианты 250-500-1000-2000-3000мА.
Удержание левой кнопки включает режим LiFePO4 — Li-Ion.

Средняя кнопка MODE переключает mA и mAh — то есть показывает реальный ток зарядки или разрядки или залитую/слитую емкость при заряде и разряде соответственно.
Удержание средней кнопки MODE переключает режим зарядки и режим определения ёмкости — CHG или Grad.


Правая кнопка зарядки mAh/mWh переключает отображение ёмкости или энергии. Это работает только на 1,5в литиевых аккумуляторах.
Удержание правой кнопки выключает подсветку. Включается нажатием любой кнопки.

Режимы

У зарядки два режима — режим зарядки (CHG) и режим определения емкости (Grad.) По умолчанию включается режим зарядки, памяти режимов и остальных данных, параметров нет. Пропало питание — зарядка начнет заряд с ноля.

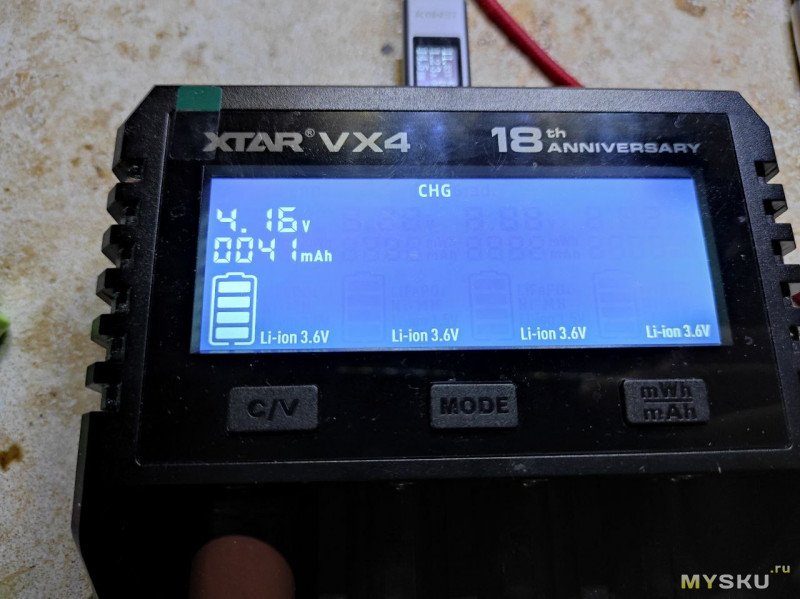

В процессе заряда показывает напряжение, ток заряда или залитую емкость, переключить отображение можно кнопкой MODE.

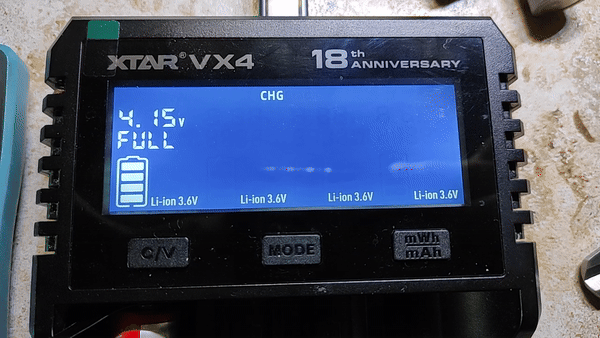

После окончания заряда на экране мигает значение тока 0000мА попеременно с надписью FULL. Кнопкой MODE так же можно переключить режим залитая емкость в мАч будет мигать попеременно с надписью FULL.

Удержанием кнопки MODE можно переключиться в режим определения емкости Grad.

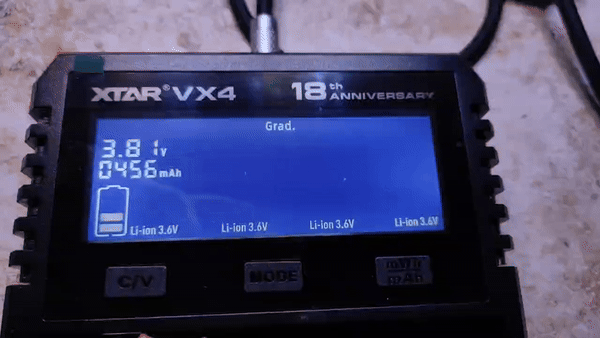

При этом устройство заряжает аккумулятор, разряжает с определением емкости и снова его заряжает.

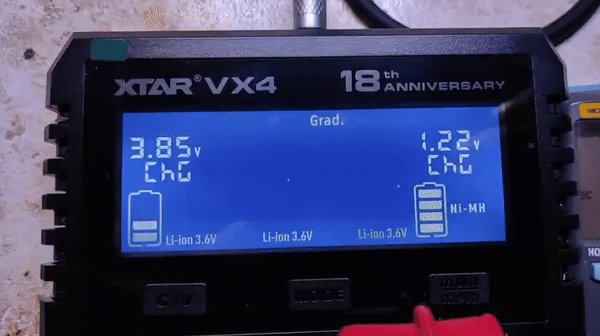

Во время зарядки видно напряжение и надпись ChG. Если нажать MODE, то зарядка на несколько секунд показывает реальный ток заряда, потом снова показывает ChG. Ток заряда можно менять кнопкой C/V.

Во всех режимах максимальный ток зарядки никеля и 1,5В лития 0,5А и его нельзя менять!!!
После установки никеля она заряжает его минут 10 током 150мА, потом переключается на 500мА и, если я ставлю ток 250мА, то ток зарядки все равно идет 500мА.
Видимо это сделано для правильного определения конца заряда, потому что дельта пик хуже работает на малых токах.
При определении емкости и разряде для всех аккумуляторов ток только 0,3А

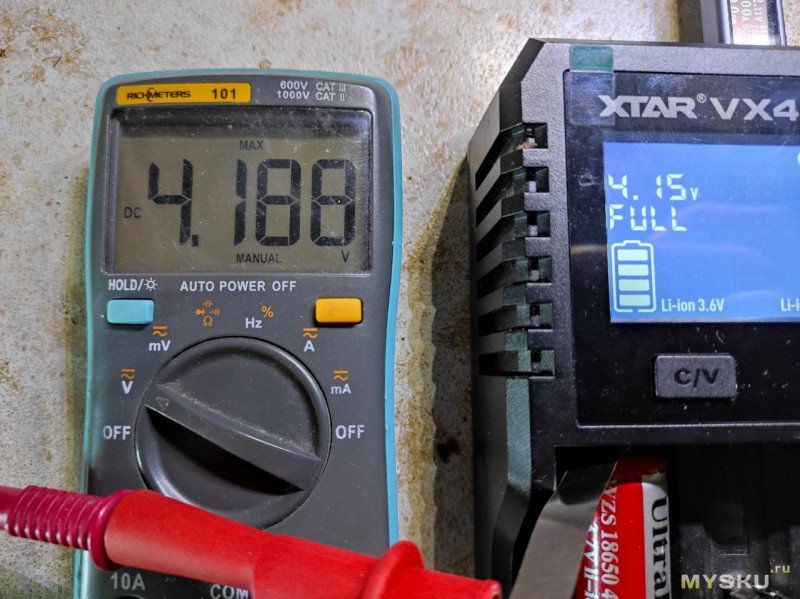

В режиме заряда Li-ion максимальное напряжение составило 4.18 вольта. Заряд прекращается при токе ниже 100мА, возможно при зарядке нормального аккумулятора уровень чуть поменяется.

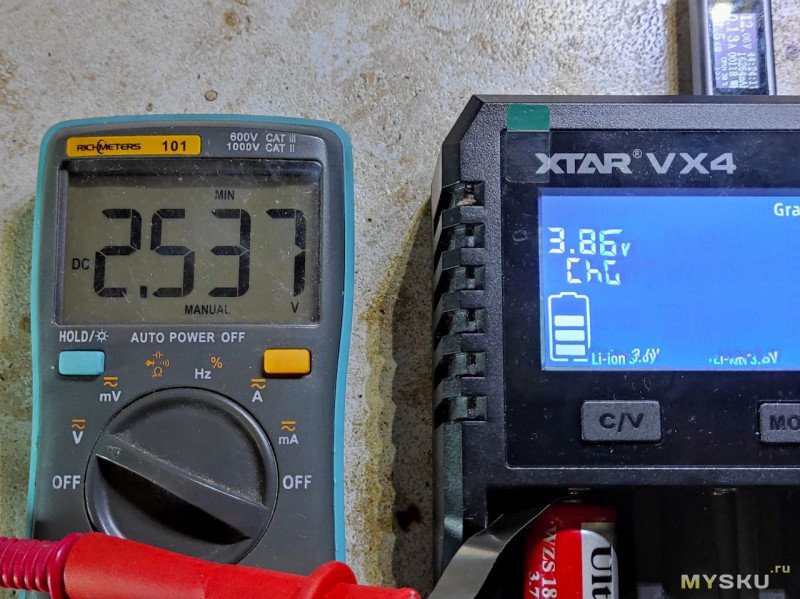

При определении емкости и разряде минимальное напряжение было 2,53 В.

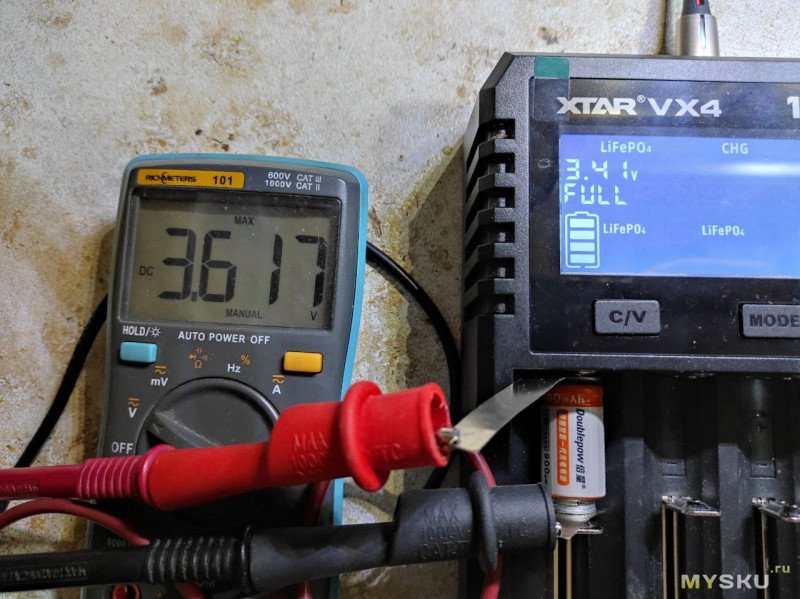

В режиме заряда LiFePO4 максимальное напряжение составило 3,61 В.

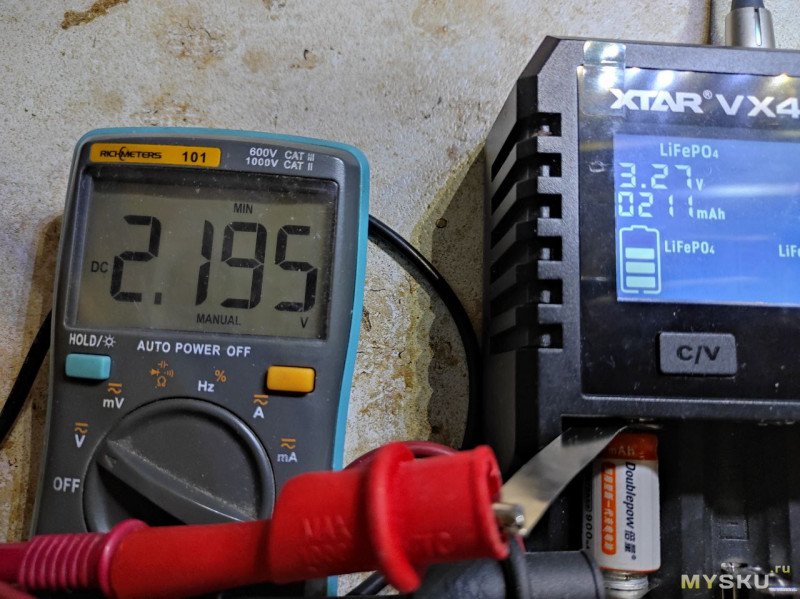

При определении емкости и разряде минимальное напряжение я увидел 2,19 В.

Точность измерения емкости

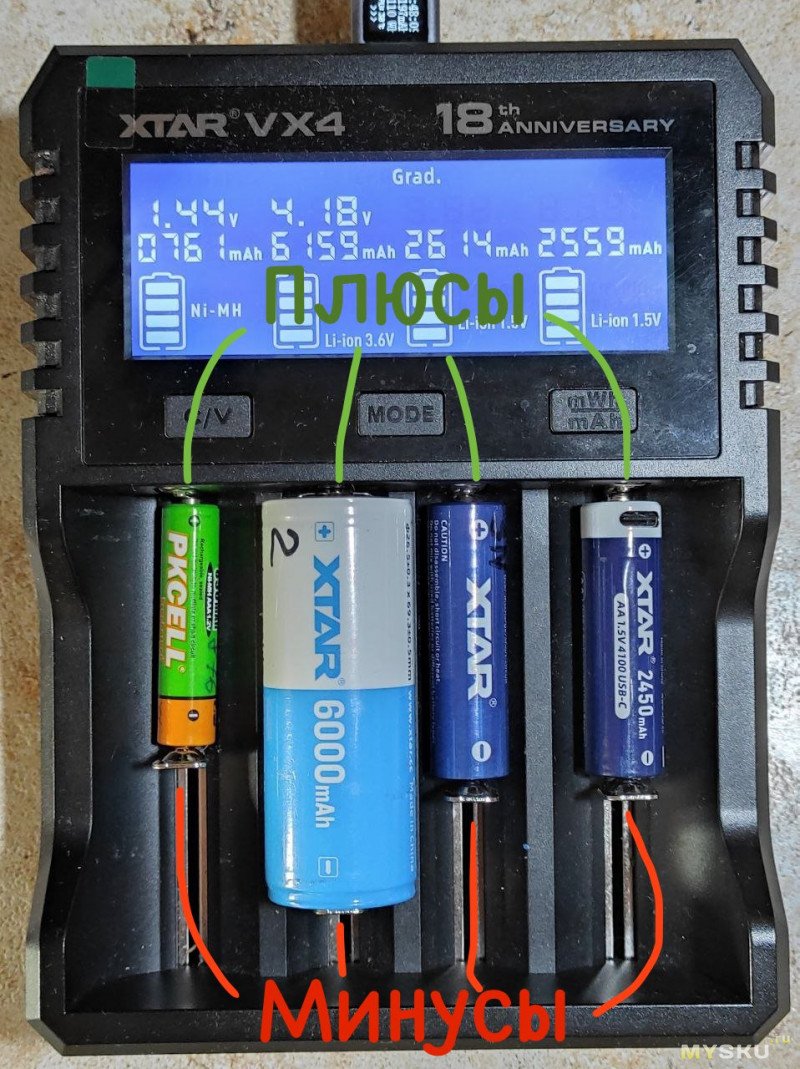

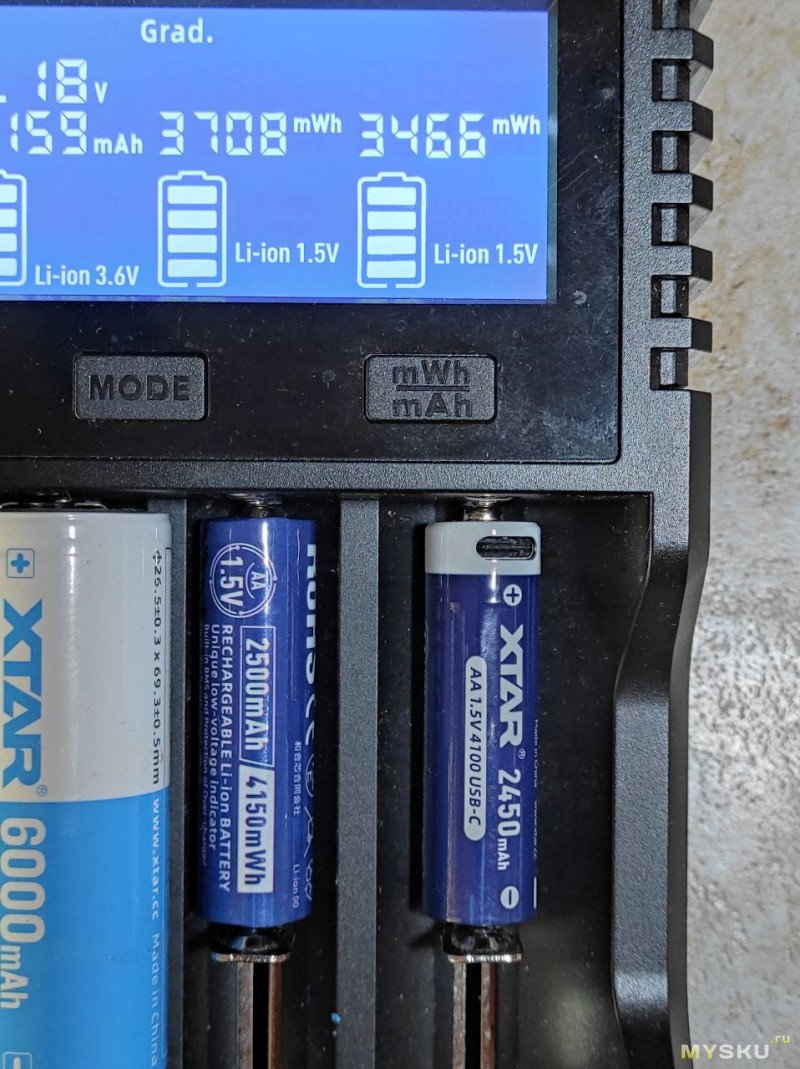

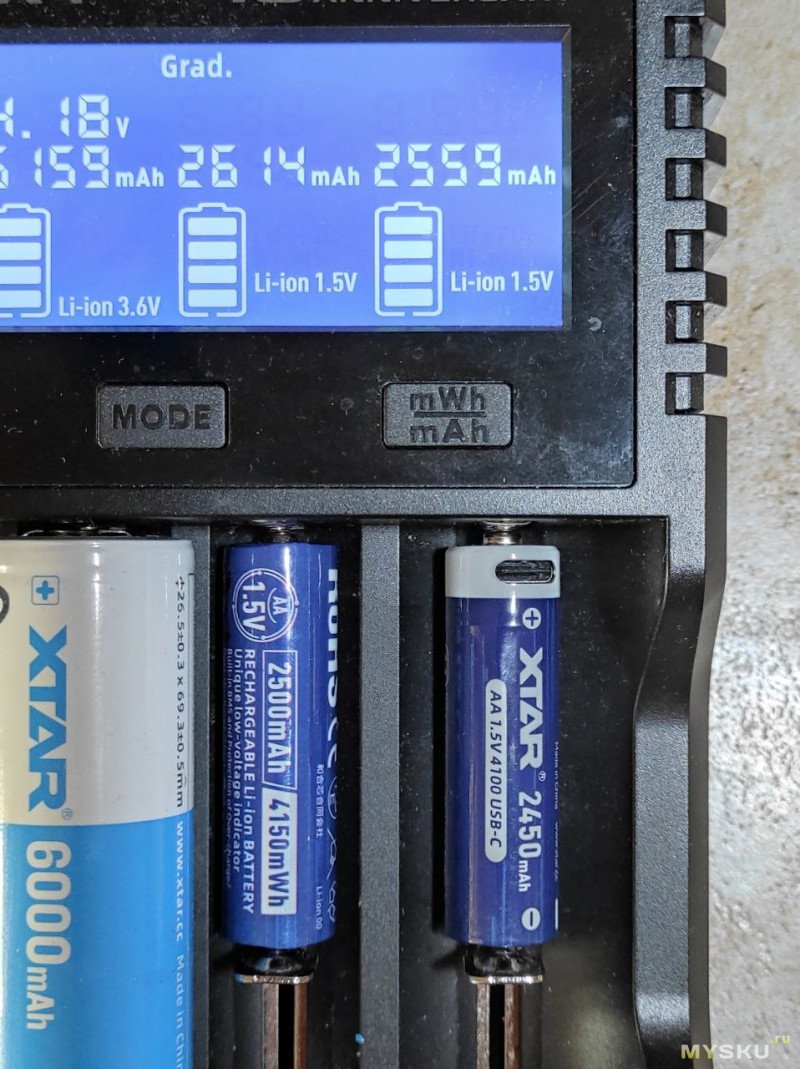

На этом фото измерена емкость трех аккумуляторов, емкость которых я уже проверял.
Бочка 26650 в этом обзоре показала 6275мАч, эта зарядка показала 6159мАч.
Темно-синий АА аккум из этого обзора показал 2455мАч, в зарядке он показал 2614.
Самый правый с зарядкой USB в прошлом обзоре покзал емкость около 2500мАч, здесь на фото 2559мАч.
То есть с учетом погрешности моей EBC-A20 зарядка показывает с небольшой погрешностью.

Глюк

В отзывах к этой зарядке на али есть один отзыв, что иногда в режиме определения емкости лития зарядка уходит в бесконечный цикл.
Я проверил это и такое действительно случается. Это происходит на старых или дешевых аккумуляторах с большим внутренним сопротивлением.
При этом после окончания разряда зарядка должна зафиксировать емкость, показать ее на экране и заряжать аккумулятор.
Но видимо происходит сброс этого слота и с этого момента цикл идет заново, емкость теряется и снова идет заряд.
Такое происходит только для лития и только на дохлых аккумах, я передал эту информацию менеджеру Xtar, думаю что они исправят эту проблему.

Разборка

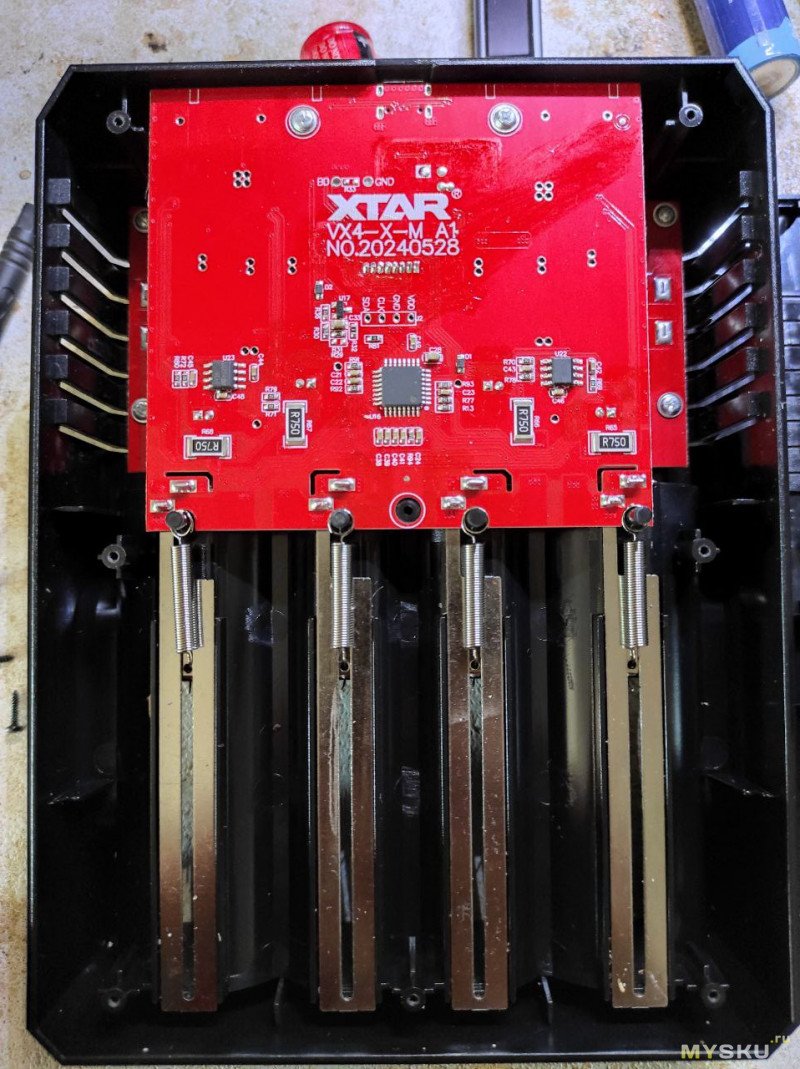

Разбирается просто, нужно открутить сзади 7 винтов. Видно что в корпусе есть прорези, в задней крышке тоже есть прорези.

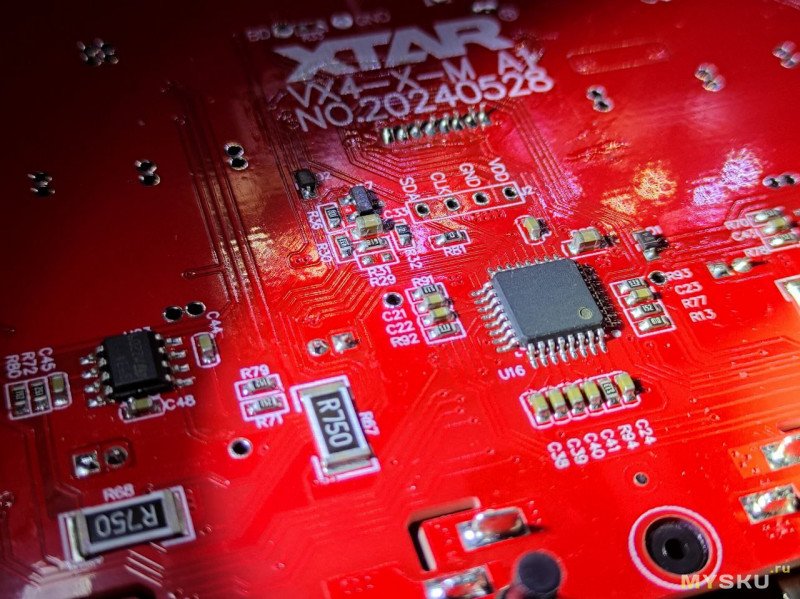

Маркировка на процессоре стерта.

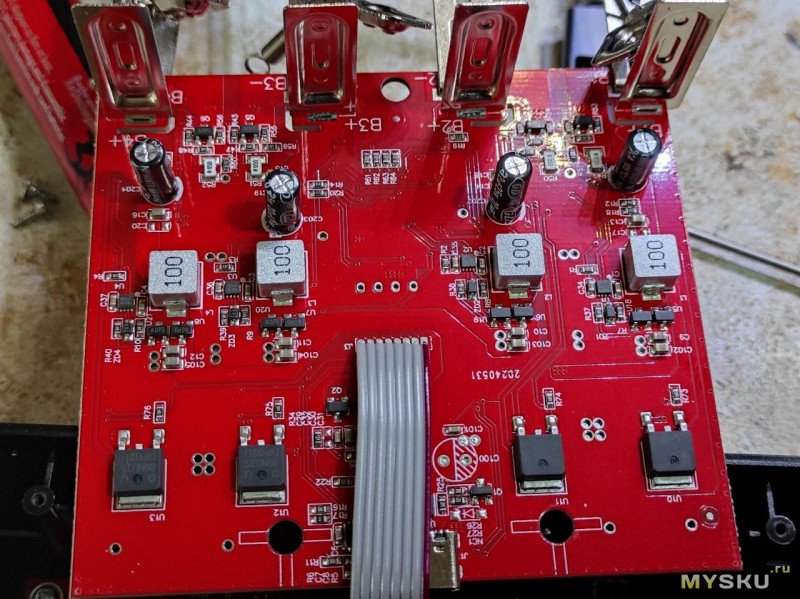

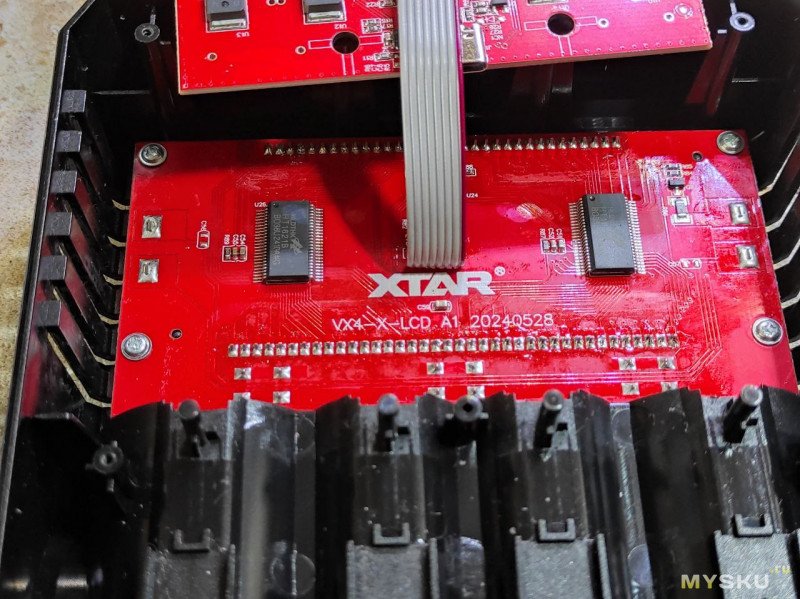

Если открутить еще два винта, то можно поднять плату с процессором и увидеть две микросхемы, которые работают с дисплеем.
Основная плата с обратной стороны

Итог

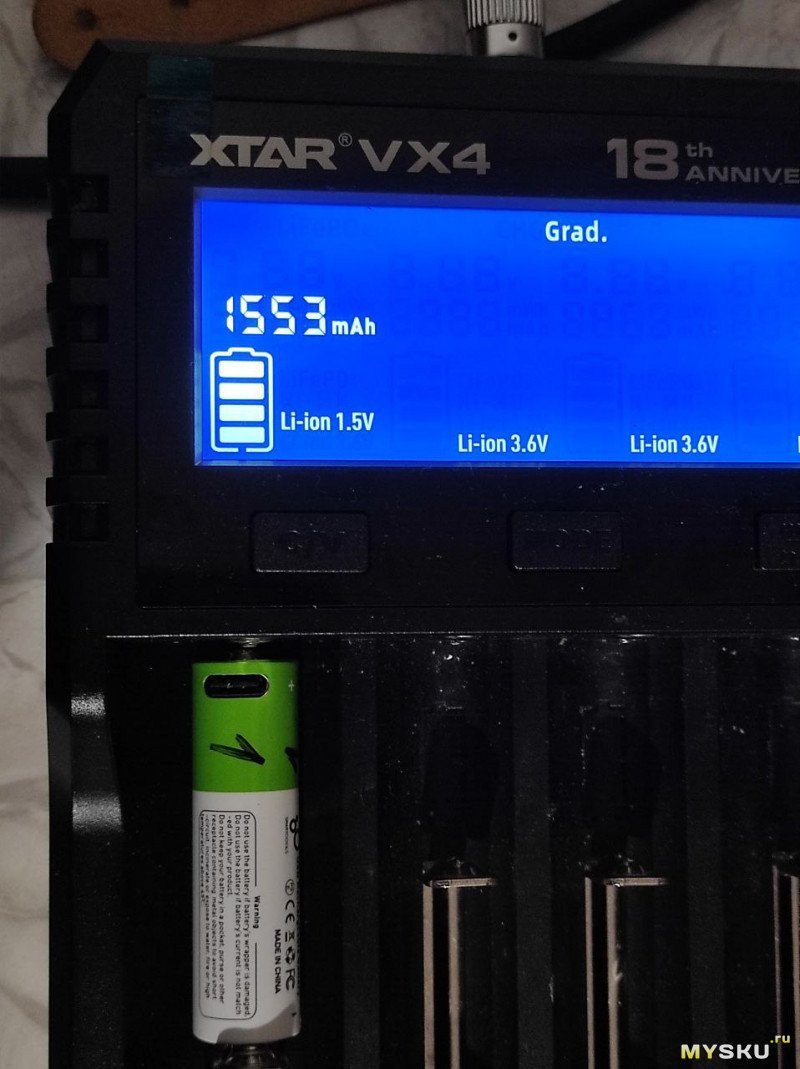

Умная зарядка, которая работает с самыми популярными типами аккумуляторов, включая набирающие популярность 1,5В литиевые. При этом она может определять емкость этих 1,5 вольтовых.
Может работать с LiFePO4. Можно ставить аккумуляторы длиной до 75мм и толщиной до 32мм.
Зарядка оценивает внутреннее сопротивление аккумуляторов и не дает поставить ток выше, чем тот, который она расчитала. Поднимает с ноля переразряженные аккумуляторы.
Распределяет ток по слотам — 3А в одном слоте, 2х2А или 3х1А, 4х1А.
Хорошо, что зарядка может работать от любого USB — хоть от 5 вольт, хоть от PD, хоть от QC. Блок питания тоже может пригодиться для питания других устройств и быстрой зарядки телефона, он может выдавать 12вольт по PD и 20 ватт.
Минус в том, что в ней есть глюк, надеюсь что его исправят. Минус в том, что ток разряда только 300мА и нельзя поставить меньше. Для некоторых был бы полезен ток 100 и 200ма. Ну и то, что для никеля ток зарядки только 150 и потом 500мА — спорное решение.

Продавец предоставил купон DOMVCOHRTOCR, он действует до 18 июня.

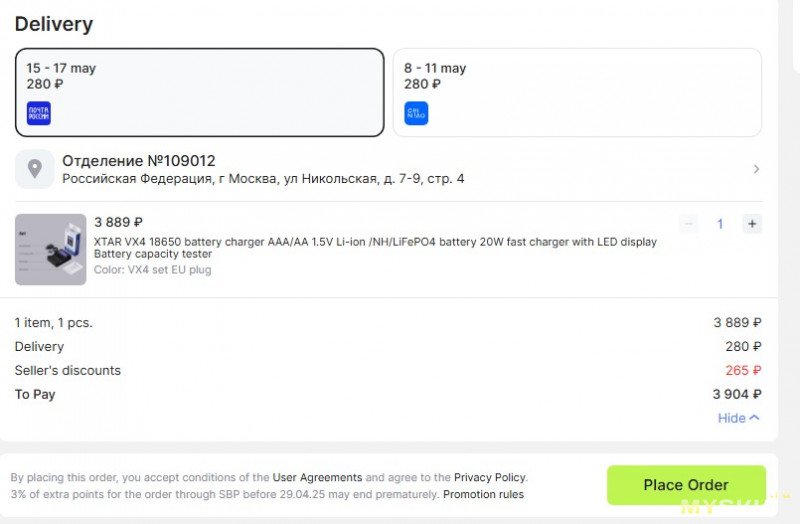

С ним цена получается 3 904 ₽
