Стенд для тестирования аккумуляторов. Если можно (купить), но не хочется, тогда колхоз

Не расшифровавшим инверсию известной фразы (если нельзя, но очень хочется...) — пропустите, зато ниже колхоз в полный рост.

Для тестирования аккумуляторов (18650, 32700, 4680,…, 4-х проводная схема) используют стенд для тестирования аккумуляторов.

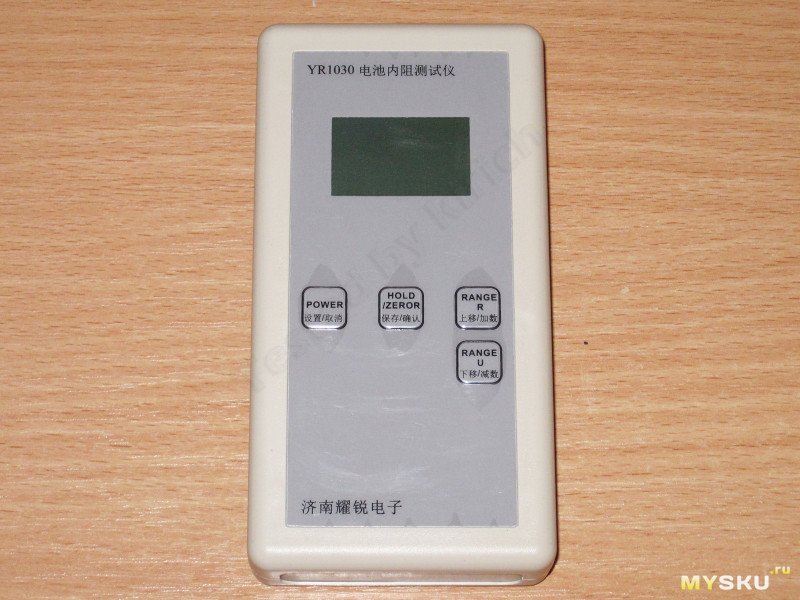

Недорогие стенды (типа YR1030/YR1035, https://www.aliexpress.ru/item/1005010412950645.html) не рассчитаны на измерение больших токов (см. фото контактов-иголок ниже), они больше про сопротивление, а мощные (DEBROGLIE, https://www.aliexpress.ru/item/1005008339704927.html) зело дороже. 18 MB картинок ниже.
Давно хотелось обзавестись подобным последнему, но дешевле, и дабы унять зуд в очумелых ручках и бороться с деменцией/временем заодно.

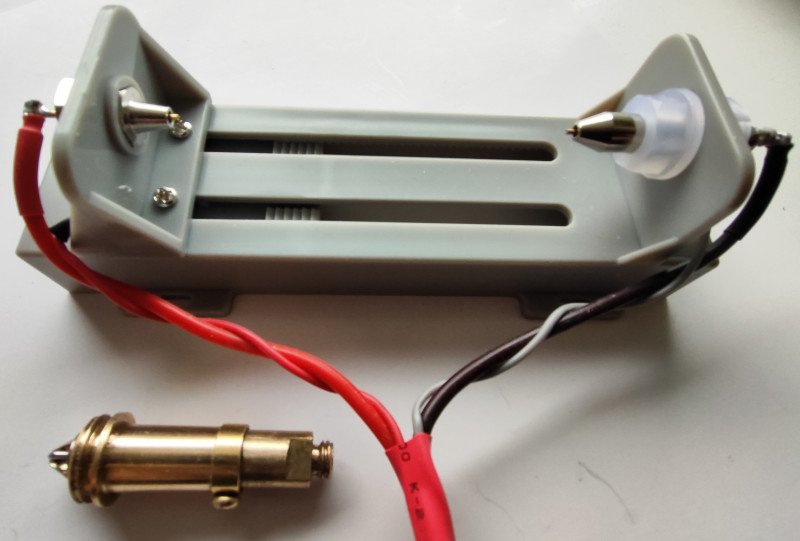

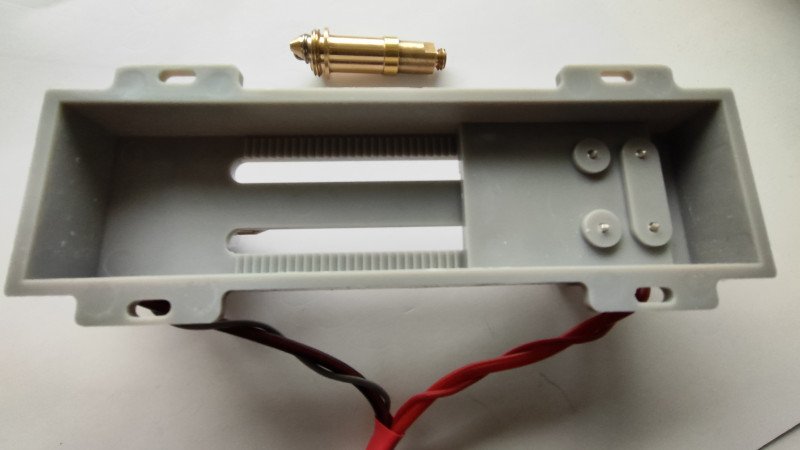

В качестве основы приобрёл YR1030 (распродажа 11.11, 399 ₽), оставил только корпус с подвижными элементами. Иголки (3 зубца) и их слабая пружинка совсем не про ток:
Но основа и подвижные части сделаны добротно и годятся для задумки.

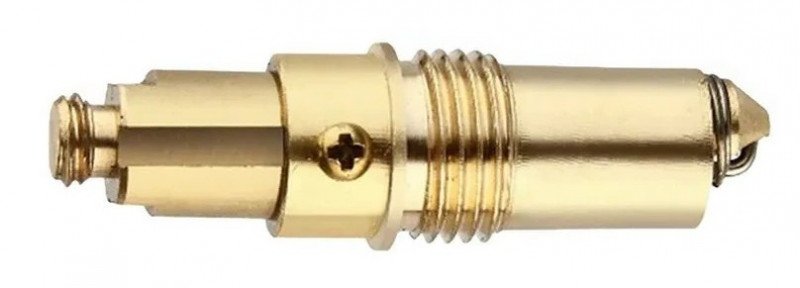

Рядом видна латунная деталь (основной колхозо-образующий элемент), знакомая только сантехникам — пружинный сливной клапан для раковины (ход 9 мм, усилие больше 1,3 кг, 115 ₽ https://www.aliexpress.ru/item/1005008052269331.html). Его фото приведено в заголовке.
Есть ещё и такой тип, но он меньше подходит к задуманной конструкции:

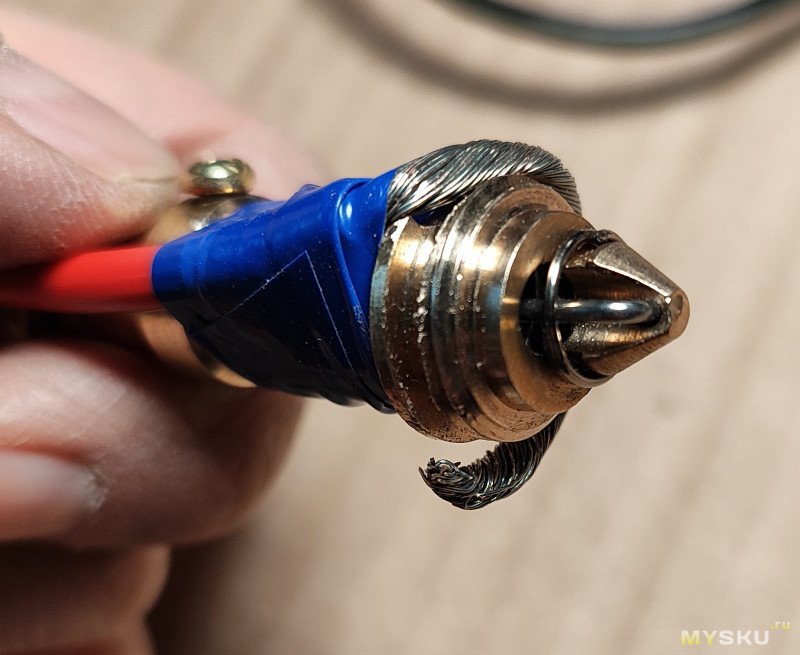

Попытка закрепить муфтой (12-22 мм, 145 ₽ пара на Озоне) толстый провод от почившего UPS (~20 см 12AWG, сечение 3,4 мм², ~ 5 мОм/м, допустимый ток более 30 А)

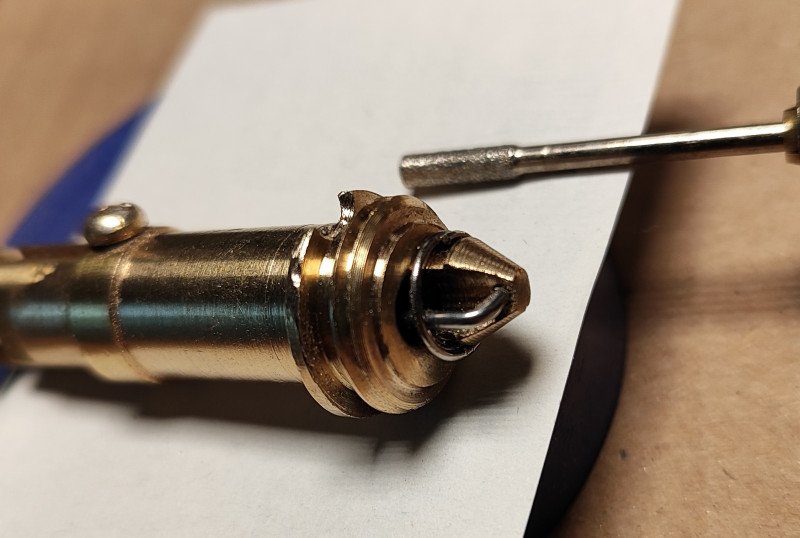

привела к необходимости проточки ребра для отвода провода (алмазный шрабер и 18 Вт дремель):

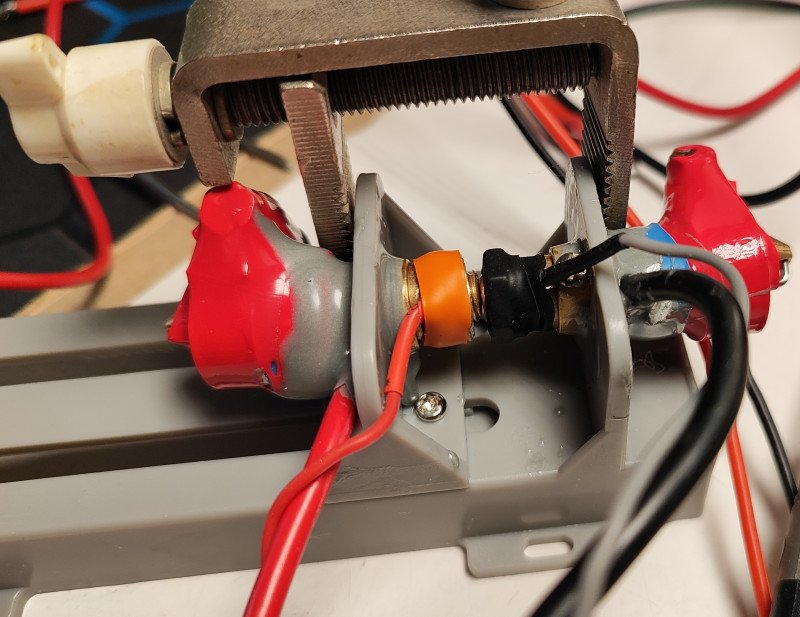

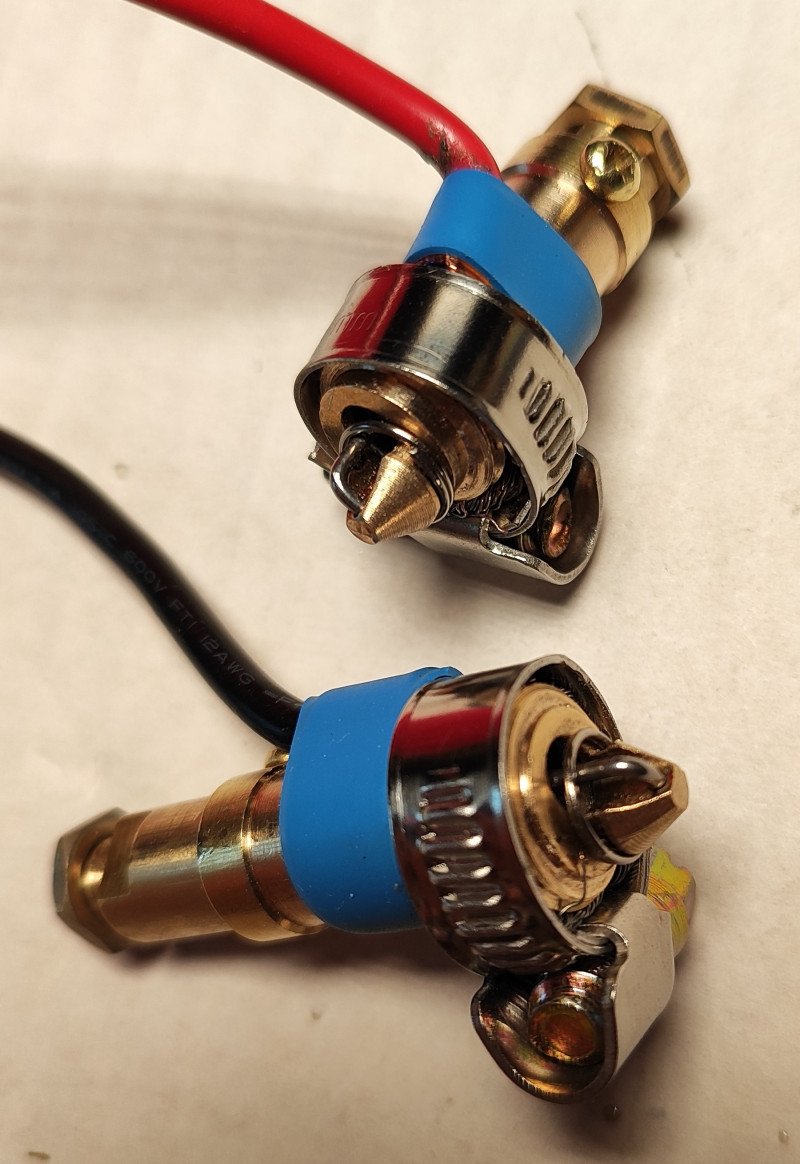

Закрепил и зафиксировал:

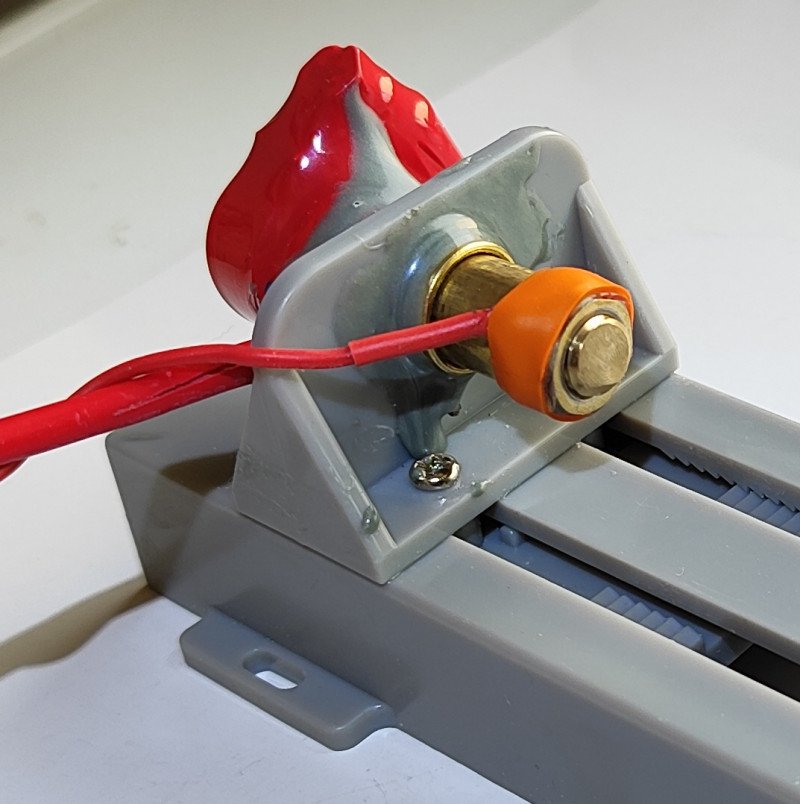

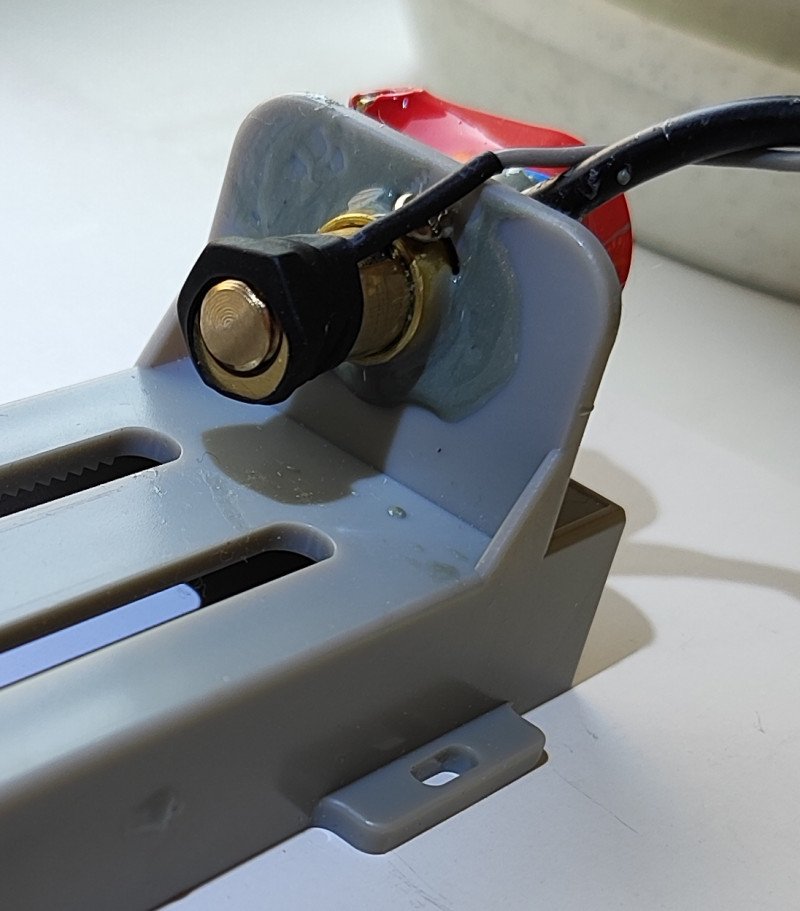

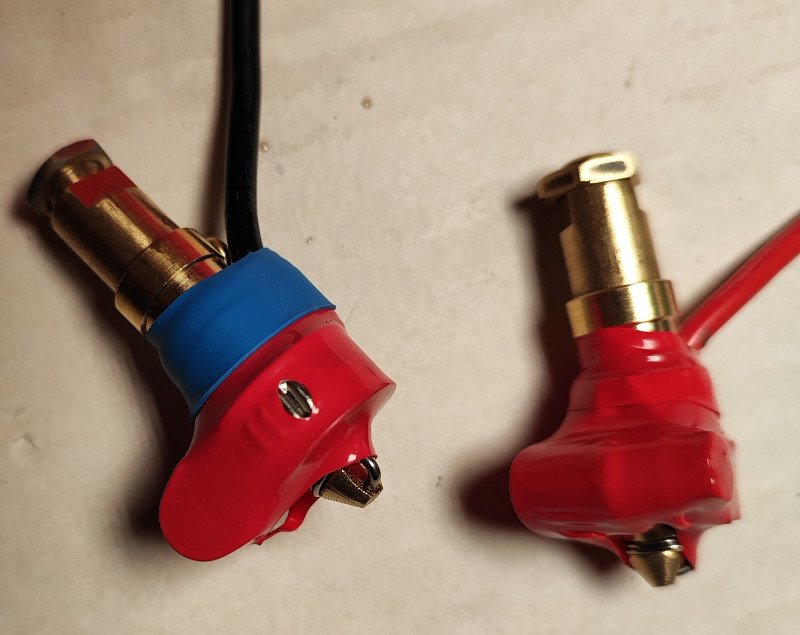

Проточил отверстия 13+ мм в щёчках основы, зафиксировал резинками контакты и залил эпоксидкой (Озон 150 ₽, https://www.ozon.ru/product/holodnaya-svarka-70-ml-0-07-kg-1-sht-2339212249), закрепив тонкие провода для вольтметра латунными гайками М8*1,25:

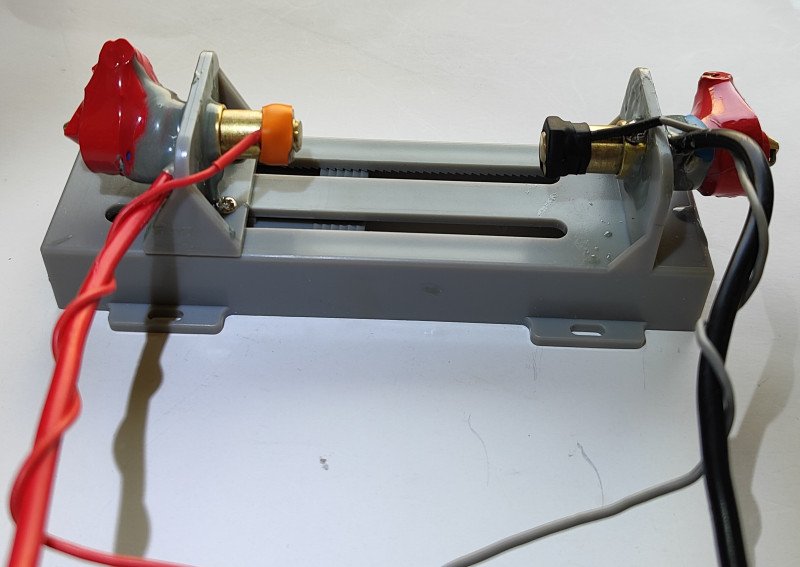

Прошло время на затвердение клея, пора приступить к тестам стенда:
Для измерения всех сопротивления использовался мультиметр Aneng Q1 и HoldPeak HP890CN в режиме измерения тока. Ток на БП подстраивал 5,00х А. Для измерения сопротивления контактов пришлось зафиксировать струбциной сведённые контакты плюс и минус (трещотка в этом положении не держала, усилие 2-х сжатых пружин было более 2,6 кг)
С учётом тока 5 А (мВ делил на 5) оно оказалось 0,32 мОм, вставил между ними медную ленту 0,1 мм, пошевелил, — 0,68 мОм, вставил латунную ленту 0,1 мм — 3,3 мОм.
Промерил сопротивление от минусового контакта до конца провода 12AWG (~20 см) — 32 мОм, у плюсового — 22,6 мОм.
Вывод: можно безопасно и точно производить измерения на аккумуляторах (максимальная длина 85 мм, расстояние от середины пятака контакта до станины стенда 20 мм) на токах более 30 А. При этом ошибка измерения напряжения аккумулятора (при почти полном разряде лития) ожидается (возьмём сопротивление контактов 1 мОм, с запасом) порядка 1 % (1 мОм * 30 А = 30 мВ/3,0 В). Нагрева элементов стенда наблюдаться не должно.

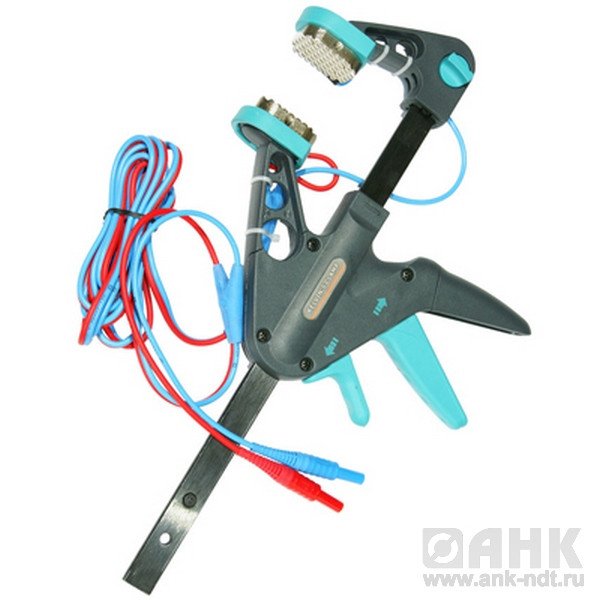

Подобные параметры для мощных стендов (сопротивления, усилия прижима) не приводятся. Интересно было бы сравнить.
Итого затрат на рукоприкладство: 399+115*2+145+150 = 924 ₽ — таки дешевле вышло.
Тут главное — творческое осмысление сантехники :)
Планирую купить +6 Добавить в избранное
+46 +54
свернутьразвернуть
Комментарии (161)
RSS
+
avatar
+10
  • DrBOBAH
  • 23 февраля 2026, 14:19
Как водопроводчик. сразу приметил известную деталь. И сюда волосатую руку протянут электрофилы ))))
+
avatar
+20
  • DVANru
  • 23 февраля 2026, 14:32
Как водопроводчик. сразу приметил известную деталь. И сюда волосатую руку протянут электрофилы ))))
Сантехники тоже не лыком шиты:
+
avatar
+4
какая только сантехника не бывает
+
avatar
+1
  • yup2
  • 24 февраля 2026, 17:15
Инверсия к «Поставили пацана на счётчик»?
+
avatar
+1
  • T-1000
  • 23 февраля 2026, 17:00
Бгг :)
+
avatar
+4
  • DrBOBAH
  • 23 февраля 2026, 14:21
Как водопроводчик. сразу приметил известную деталь. И сюда волосатую руку протянут электрофилы ))))
А почему не пайка??
+
avatar
+1
Нечем прогреть такую большую деталь, М16 не шутки.
+
avatar
+5
  • alisogor
  • 23 февраля 2026, 15:02
строительный фен с узким соплом / газовая горелка.
+
avatar
+2
Неси :)
+
avatar
+3
И не известно не обидится ли пружина, а она нужна в силе :)
+
avatar
+20
  • andy077
  • 23 февраля 2026, 14:42
Нифига не понял конструкцию. Если в исходном варианте было 4 контакта на батарею, то тут — только 2, и теряется весь смысл четырехпроводного измерения. А иголки в YR1030 как раз напряжение меряют, а не ток пропускают. Для тока там здоровенный кольцевой электрод. Ничуть не хуже Вашего.
+
avatar
-9
+
avatar
+3
  • andy077
  • 23 февраля 2026, 15:26
Ну, с одной стороны контакт там подпружинен. А чтобы площадь увеличить, достаточно вершинки конусов сточить.
+
avatar
-6
+
avatar
+6
  • andy077
  • 23 февраля 2026, 15:39
Ну, значит вам досталась китайская подделка китайской поделки. У меня лично тот контакт, что в полупрозрачной втулке, подпружинен. Иначе как аккумулятор-то зажимать?
+
avatar
+2
Да, есть немного амортизации с одного конца, но площадь обеих контактов мала, это не обойти.
«А чтобы площадь увеличить, достаточно вершинки конусов сточить» с иголками?
+
avatar
-1
  • andy077
  • 23 февраля 2026, 16:34
Ну, можно иголки предварительно вынуть. А можно и с иголками — дремелем по кругу. А какой максимальный ток вам нужен?
+
avatar
+2
Не хотелось бы ограничений и нагрева до 30 А.
Иголки не вынуть, внутри тоже конус, стенки не утолщаются при стачивании — тупик.
+
avatar
+12
  • Tehnobah
  • 23 февраля 2026, 17:41
Только иголки… а это ЧТО?
+
avatar
+5
  • TYNYBEAR
  • 23 февраля 2026, 14:59
колхоз в полный рост
Колхозы страну 70 лет кормили.
Вполне приличная вещь получилась, судя по всему весьма удобная.
+
avatar
0
Колхозы страну 70 лет кормили.
Ага, только делали они это, мягко говоря, не оч. Кто хлебом свиней кормил?
+
avatar
+4
  • TYNYBEAR
  • 23 февраля 2026, 22:19
Как могли так и кормили. Согласен, что не слишком здорово было, но факт как говорится на лицо.
+
avatar
+9
ну вы ж не думаете что при этом хлеба лишали рабочих? я допустим уверен что свиньям скармливали излишки, а буча разгорелась из-за излишне рьяных правдоборцев, которые сейчас столько бы нового рассказали, что вы б просто фалломорфировали
+
avatar
+1
  • xonixer
  • 24 февраля 2026, 08:48
Зерно импортировалось (закупалось за валюту, излишков которой в стране не было). Понятие «излишки» для хлеба в этом случае несколько приподнатянутое.
+
avatar
+1
  • shai27
  • 24 февраля 2026, 13:21
Зерно преимущественно экспортировалось, 6 млн. т пшеницы в 1959 году.
+
avatar
+1
  • xonixer
  • 24 февраля 2026, 15:57
«Масштабные закупки (рекордные 46–47 млн тонн в 1985 году)»…

Как бы 6 и 46 — две большие разницы.

Конкретный год не указан, экспорт был в конце 50-ч и начале 60-х. Остальное время — импорт (экспорт в дружественные страны, в т.ч. из закупного зерна — как бы не совсем торговый, скорее политический).
+
avatar
-3
  • IWRY
  • 24 февраля 2026, 09:01
при этом хлеба лишали рабочих?
Рабочих при этом лишали массы других нужных и полезных вещей, на которые не хватало ресурсов из-за необходимости дотировать производство хлеба.
Тришкин кафтан.
+
avatar
+2
  • simsun
  • 25 февраля 2026, 05:48
я допустим уверен что свиньям скармливали излишки
овец кормили хлебом в деревне — сам видел, покупали мешками в магазине… дотации потому что
+
avatar
+6
  • witallen
  • 23 февраля 2026, 15:03
Совсем не понял задумки автора.
Простой вопрос, если вместо аккумулятора, зажать диэлектрик, контакт между однополярными выводами будет?..
+
avatar
-10
+
avatar
+19
  • andy077
  • 23 февраля 2026, 15:29
Что и требовалось доказать. Вся идеология четырехпроводного измерения накрывается медным тазом.
+
avatar
+10
  • Mahagam
  • 23 февраля 2026, 15:44
то ж живой пример карго-культа в наши дни: у всех 4 провода — у меня теперь тоже 4 провода.
+
avatar
0
  • igo
  • 24 февраля 2026, 02:26
Бгг
+
avatar
+2
Ну раз всё-таки уяснить выводы в конце на получилось и минусуете, придётся пояснить ещё раз.
Смысл 4-х проводного метода в том, что от контакта с разъёмом акка до входа одного из полюсов тестера нет падения напряжения (с обеих концов), ибо по этому пути ток не течёт и падения нет, т.е. измеряется потенциал именно контакта. Провод к мультиметру стенда контачит примерно на 1 мм дальше поверхности пина, по которому идёт ток, падение и погрешность есть. НО: как показали измерения на 5 А, двойное сопротивление контакта пинов (мультиметр — поверхность пина) не превышает 0,32 мОм, т.о. это практически измерение на границе контакта пин — акк. и вносится заметно меньшая погрешность в измерения (1% на разряженном акке и 30 А и меньше на меньших токах) по сравнению с типовыми ошибками подобных измерений.
+
avatar
+10
  • IWRY
  • 23 февраля 2026, 17:39
измеряется потенциал именно контакта
Беда в том, что сопротивление самого силового контакта с аккумом — ненулевое и может плавать.
Ваш вариант этого не учитывает, в отличие от полноценной четырёхпроводки.
+
avatar
+3
Этого не избежать, но можно минимизировать (что производители акков и делают подбирая материал контактов и обработку) и оценить.
Всё познаётся в сравнении: взял утроенное сопротивление, предельный ток и разряженный акк и получил 1% погрешности. Всё вами сказанное там утонет :) погрешность будет в этих пределах, а точнее никто и не меряет.
+
avatar
+14
  • Mahagam
  • 23 февраля 2026, 18:14
Этого именно что избегают _полностью_. Нормальным четырёхконтактным методом.
+
avatar
0
Избегают, да, но на каких токах могут измерять?
И если погрешность заведомо мала, то это тоже «избегают».
Остальное придирки!
+
avatar
+7
  • vlo
  • 23 февраля 2026, 19:39
навскидку там миллиметрой ширины кольцо диаметром миллиметров 5. это квадратов 10+ сечение контакта. любой разумный ток для таких элементов он пропустит.

контакт же двух поверхностей заведомо непредсказуем и какая у него получится площадь тоже неизвестно, на больших токах там может быть вполне заметное падение.
+
avatar
+6
  • vlo
  • 23 февраля 2026, 23:47
навскидку там миллиметрой ширины кольцо диаметром миллиметров 5. это квадратов 10+ сечение контакта.
измерил — фиг там, оказалось внешний диаметр ~3.5, внутренний ~2. итого всего лишь ~6.5мм^2. но для одного элемента, даже и 32700, это тоже нефигово.
+
avatar
+3
На любых. Именно это и решает четырехконтактная схема. Ток не течет через измерительные контакты.
+
avatar
+7
Избегают, да, но на каких токах могут измерять?
на любых основная проблема больших токов — обеспечить хороший контакт токовых контактов чтобы не было лишнего нагрева. но даже если там будет бешеное сопротивление и нагрев — на точность измерения в настоящей 4-проводной схеме это не повлияет

И если погрешность заведомо мала, то это тоже «избегают».
погрешность в обозреваемом решении зависит от качества контакта с батареей, то есть непредсказуема. в отличии от настоящей 4-проводки с независимыми изолированными контактами
+
avatar
+2
  • IWRY
  • 24 февраля 2026, 08:23
взял утроенное сопротивление, предельный ток и разряженный акк и получил 1% погрешности
А возьмёте другой акк, чуть испачканный или подокисленный, или контакты стенда подокислятся, и будет совсем другая картина.
Или не будет.
Непредсказуемо.
+
avatar
-2
А глаза и руки на что?
Заставь дурака богу молиться…
+
avatar
+3
  • vlo
  • 24 февраля 2026, 15:16
что бы вместо лотереи использовать методы не подверженные таким проблемам.
+
avatar
+2
а не всегда глазами так вот хорошо видно что контакт будет плохой. для того и придумали 4-проводную схему чтобы исключить эти нюансики
+
avatar
+10
  • witallen
  • 23 февраля 2026, 15:41
У вас был прибор, хлипкий, не эстетичный но прибор. Вы сделали показометр типа литокалы.
+
avatar
-4
Вы тоже до 4-х не досчитали?
Токи любые, прижим регулируем, контактные сопротивления, нагрев и погрешности малы.
Какие ваши доводы, где недостатки кроме внешнего вида?
+
avatar
+3
  • serg_mur
  • 23 февраля 2026, 15:29
Два латунных болта М6 или М8. И зафиксировать можно гайками, и провод закрепить, и обточить нужный конус напильником. Затраты — примерно 400 руб.
+
avatar
+3
  • msp
  • 23 февраля 2026, 15:51
Иногда это противопоказано тем, кто любит покрепче прикрутить.
Некоторые будут затяговать покрепче, пока не начнется прогибаться контакт аккумулятора
+
avatar
+1
Плохо управляемо, сеет ошибки и потеря времени на перекоммутацию.
+
avatar
+15
  • BoBateny
  • 23 февраля 2026, 15:56
Разве это колхоз. Вот колхоз. На восьмом десятке покупать приборы??? Решил сам сделать измерялку. Ток 1 А, поэтому контакты из кусочков фольгированного стеклотекстолита. Проскоблил его на двое и ножницами по металлу отрезал. Пупырышки из припоя. Замотал каптоном — работает.
+
avatar
+3
Но почему пополам? Я бы 1:3 поделил, если токи заметные.
+
avatar
0
  • BoBateny
  • 23 февраля 2026, 16:26
Для 1 А хватит. А главное за 30 минут, можно сделать другие, если понадобятся. Правда мысли появляются поместить все это в коробочку, поставить 2 вольтметра, и т. д. Хватит. Отсортировать аккумуляторы позволяет и ладно. А точность до 5-го знака мне не надо.
+
avatar
+1
У меня назначение шире рассортировки.
+
avatar
0
  • Vingrad
  • 23 февраля 2026, 18:16
Плата интересная, тоже колхозная. :)
+
avatar
+1
  • BoBateny
  • 23 февраля 2026, 18:20
ЛУТ.
+
avatar
0
  • iBOLIT
  • 24 февраля 2026, 23:27
А что вы этой платой измеряете, Rвн на постоянке?
Может есть где описание конструкции?
+
avatar
0
  • BoBateny
  • 25 февраля 2026, 08:39
Плата самодельная, измеряет Rвн на 1 кГц.
+
avatar
+12
Человечество изобрело много разной хрени, в том числе и пого-пины, и даже для высокого тока с диаметром подвижного контакта от 2 мм до 3 мм
+
avatar
+1
Сравните площадь самого толстого пого-пина (3 мм, говорите? А сужение есть на конце?) и пятак 8 мм в диаметре у сантехника :)
+
avatar
+1
  • BoBateny
  • 23 февраля 2026, 16:28
Я купил 2 десятка пого-пинов, хотел расположить их кругом, для подачи тока, а внутрь один для измерения, но раздумал.
+
avatar
+3
Я тоже хотел всё покрыть золотом, но раздумал.
Это шутка.
+
avatar
+3
  • Mahagam
  • 23 февраля 2026, 16:30
Так настоящему 4-х проводному методу глубоко фиолетово, какая площадь контакта. В отличие от вашего муляжа.
+
avatar
+1
Тут вопрос не в реализации только 4-х метода, надо грамотно (4-х) померить напряжение на акке и снять с него нужный ток. И он большой для высокотоковых (10...30 А как минимум).
А при измерении ёмкости ещё и процесс длительный, значит важен нагрев. Дальше (про площадь контактов) понятно?
+
avatar
+3
Напишите производителям пого-пинов, чтобы бросали заниматься хернёй и продавали пружинные сливные клапаны для раковин.
+
avatar
0
Смешно, но их пины даже не про 10 А.
+
avatar
+1
  • vlo
  • 24 февраля 2026, 15:19
вы сначала этот «пятак» прижмите по всей поверхности.

сечение комплектных контактов >6мм^2, это что у вас за токи, где этого — мало?
+
avatar
0
  • BoBateny
  • 23 февраля 2026, 16:39
А впечатляют, даже захотелось.
+
avatar
+1
Оч.хор. Не всё ценой определяется, хотелось самому.
+
avatar
0
  • simsun
  • 25 февраля 2026, 05:57
но всё же проситься какая то автоматическая зажимался — два винта с мелким шагом и два двигателя, что бы ещё и вкручивало немного в батарейку для лучшего контакта
+
avatar
+2
  • T-1000
  • 23 февраля 2026, 17:01
Знатный колхозец. Но комично :)
+
avatar
+1
По обзору не совсем понятно, есть ли изолятор между центральной и внешней частью каждой стороны контакта?
Они соединяются только через аккум? Или постоянно находятся в контакте?
+
avatar
0
  • IWRY
  • 23 февраля 2026, 17:32
находятся в контакте
Ага, я так понял.
+
avatar
+2
Конечно есть, и вместе с проводом 12AWG, пружиной, телом пина и обоймы общее сопротивление 22,6 и 32 мОм. По нему течёт ток и эти сопротивления определяют нагрев каждой стороны стенда. Про не идеальность 4-х проводного метода пояснил выше.
+
avatar
+7
  • IWRY
  • 23 февраля 2026, 17:32

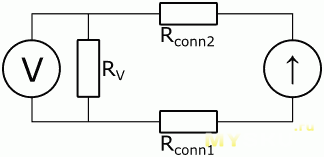

Четырёхпроводная схема — это когда первой парой подают/снимают ток, а второй измеряют напряжение.
На объекте измеряют, а не на первой паре, пусть и очень близко к объекту.
С тем же примерно успехом можно было не заморачиваться «четырёхпроводкой», а просто сопротивление провода+стенд измерить и учесть.
+
avatar
0
Погрешности реализации 4-х схемы пояснил выше. А
просто сопротивление провода+стенд измерить и учесть
нельзя — контакт всегда гуляет от прижима и материалов/поверхностей.
+
avatar
+9
  • IWRY
  • 23 февраля 2026, 17:44
контакт всегда гуляет от прижима
Так он и у Вас гуляет, и Вы напряжение снимаете ДО контакта.
+
avatar
+7
  • Mahagam
  • 23 февраля 2026, 17:47
И это совершенно пофик, если измерять настоящим 4-х контактным методом.
+
avatar
+6
так он и в вашей конструкции гуляет. с таким же успехом можно было не заморачиваться и припаять просто в кучу толстый и тонкий провод и обеспечить хороший контакт с батареей. это тоже такое псевдо-четырехпроводное подключение
+
avatar
0
Да, «обеспечить хороший контакт с батареей» надо, кто ж спорит. Вопрос только в том в каких пределах реально гуляет контактное сопротивление при прижиме до 2,6+ кг и на хорошей площади 201 мм².
И какая от того погрешность, если мала — чудес не бывает, важны и иные параметры стенда.
Теоретизировать можно до посинения, всё решает удобство, параметры и погрешность.
+
avatar
+10
  • Mahagam
  • 23 февраля 2026, 20:34
чудес не бывает
Я сейчас кому-то порву все шаблоны, но вот настоящий 4-х контактный и 4-х проводный метод чудесным образом полностью компенсирует сопротивление измерительных проводов, сопротивление разъёмов в приборе и сопротивление контактов, в общем исключает из уравнения всё, кроме собственно измеряемого сопротивления.
можно подключится к батарейке ржавыми гвоздями, и результат измерений будет столь же точным как если бы они были из серебра.
ну это ли не чудо :)
+
avatar
+1
Чудо, что вы не прочитали или не поняли всего надебатированного выше.
Речь о стенде с "почти" 4-х проводным способом измерения и целях измерения. При большой площади и усилии контакта стенд приближается по погрешности к получаемой на стендах с 4-х и да, тоже высоко токовых (ибо у слабых пинов пойдут ещё и другие погрешности). У 4-х погрешности нет, но речь о погрешности всего измерения на больших токах, а у суммарной погрешности всего измерения много слагаемых. Это и тепловой дрейф, и погрешности собственно измерений напряжения и тока, и погрешность от стабильности контакта при нагреве и вибрации (влияет на стабильность тока, а его меряют не 100 раз в секунду). Так вот не идеальность моего 4-х стенда всего лишь одно из слагаемых суммарной погрешности, не самое большое. У 4-х стендов это слагаемое равно нулю, но остаётся много иных.
+
avatar
+5
ну так если вы так уверены в хорошем контакте — то и не было смысла городить это вот всё, достаточно было взять пару жырных контактов, припаяться к ним проводами с обратной стороны, а лицевую хорошенечко прижать к аккумулятору.
ну то есть мы или делаем реальное 4-проводное подключение, или псевдо- где уже не важно в каких именно местах мы будем паять провода, если они один чёрт не будут работать так как задумано при 4-проводке, а контакт у нас заведомо хороший.
+
avatar
0
Тогда будет набегать ошибка от нестабильного тока на заметном сопротивлении «жирного контакта». У меня сопротивление 0,32 мОм. Если сделать подпружиненный контакт с большой площадью контакта, с малым сопротивлением от пина до контакта к тестеру, то вносимая погрешность будет мала, малы и погрешности от разного прилегания/контакта пина к акку, зато большие токи. Что и реализовано в стенде.
+
avatar
+7
фишка 4-проводного подключения — в изолированных контактах. а ваша реализация — шляпа. и ничем не отличается от болванки с припаянными на другом конце контактами. можно на разных сторонах, да.
+
avatar
+1
  • yup2
  • 24 февраля 2026, 00:27
Но если, например, переходное сопротивление между контактом и аккумулятором гуляет в диапазоне 1-3%% от сопротивления самого аккумулятора, то представленная конструкция вполне имеет право на жизнь.

Однако все сразу набросились на автора, и никто перед этим не поинтересовался: а каково же там это сопротивление?
+
avatar
+4
потому что автор делает имитацию 4-проводного подключения. и при этом заморачивается. ну то есть либо мы делаем хитрые изолированные контакты и настоящую 4-проводку, либо если контакт заведомо идеален — не заморачиваемся и паяем два провода с каждой стороны как получится без всей вот этой канители с дополнительными контактами. а автор вроде и заморочился, но сделал какою-то непонятно что.
+
avatar
+1
  • yup2
  • 24 февраля 2026, 16:49
ну то есть либо мы делаем хитрые изолированные контакты и настоящую 4-проводку, либо если контакт заведомо идеален — не заморачиваемся и паяем два провода с каждой стороны как получится без всей вот этой канители с дополнительными контактами.
Не знаю, задумывался он о нюансах или нет, но из использованного клапана он выжал максимум. Потому что если прицепить измерительный провод туда же, где у него силовой, то к одному непредсказуемому контакту добавится ещё один — между неподвижным корпусом клапана и подвижным штоком. А к штоку толстый силовой провод не очень-то прицепишь.
а автор вроде и заморочился, но сделал какою-то непонятно что.
Ну так колхоз же. А высокотоковый зажим заводского производства для 4-проводных измерений выглядит как-то так:
+
avatar
+2
Ну так колхоз же.
колхоз бывает разный. у автора колхоз бессмысленный. об этом все ему и пишут
+
avatar
+1
  • yup2
  • 24 февраля 2026, 18:16
Вот и я говорю: пишут, не выяснив предварительно, какую же погрешность может реально (а не в воображаемом случае) дать эта неидеальная конструкция.

Строго говоря, и 4-проводная схема непредсказуемую погрешность даёт. Просто об этом предпочитают не упоминать, считая её пренебрежимо малой.
Ну так и здесь погрешность может оказаться такой же — «пренебрежимо малой»
+
avatar
+1
Строго говоря, и 4-проводная схема непредсказуемую погрешность даёт. Просто об этом предпочитают не упоминать, считая её пренебрежимо малой.
Ну так и здесь погрешность может оказаться такой же — «пренебрежимо малой»
просто в 4-проводной схеме все эти нюансы компенсируются автоматически. а в обозреваемой конструкции сопротивление контакта непредсказуемо, и все погрешности соответственно непредсказуемы, даже их порядок
+
avatar
+1
  • yup2
  • 25 февраля 2026, 15:47
просто в 4-проводной схеме все эти нюансы компенсируются автоматически
Ничего там не компенсируется.
Ниже на этой странице есть иллюстрация Кирича и дискуссия, правильно ли там изображена схема 4-проводного измерения — нужно ли было на ней показать сопротивления контактов?
Правильный ответ зависит от того, что мы, собственно, хотим проиллюстрировать.
Практическая схема (то есть то, как 4-проводку используют на практике) там показана абсолютно верно. Но, как я уже написал чуть выше, это упрощение.
Точная эквивалентная схема вольтоизмерительной части должна выглядеть так:

У реального вольтметра, в отличие от идеального, есть собственное сопротивление (Rv), и через него течёт ток, поэтому часть напряжения измеряемой батареи «оседает» на сопротивлениях цепей подключения (провода и непредсказуемые контакты), и ничто здесь ничего не компенсирует. Просто на практике эти потери игнорируют, полагая их пренебрежимо малыми.

Но как только мы начинаем говорить о допустимости такого игнорирования, немедленно оказывается, что мы дословно повторяем высказывания автора обсуждаемой конструкции о его изделии.
+
avatar
+1
типичное сопротивление входных цепей современного мультиметра — 10МОм. десять мега ом. для простоты примем всего 1МОм. и сопротивление батареи для простоты примем 1 Ом. сколько там порядков разницы у нас получается? шесть? я думаю такое влияние можно смело игнорировать. в стародавние времена когда вольтметры были стрелочные и имели сопротивление 10-100кОм — ну да, было сложнее.
+
avatar
+2
  • yup2
  • 25 февраля 2026, 17:10
я думаю такое влияние можно смело игнорировать.
Конечно можно.

Но я же о том, что и автор статьи ровно то же самое говорит о своей конструкции. И здесь вы с ним почти на равных. («Почти» — потому что с его стороны результатов измерений пока что нет.)
+
avatar
0
у автора сопротивления на 6 порядков не отличаются, хорошо если на порядок. а это уже игнорировать сложнее
+
avatar
+1
  • yup2
  • 25 февраля 2026, 19:37
На измерении «контакт — контакт» он получил пару порядков. Но по-хорошему если, нужно знать: а) значение в паре «контакт — аккумулятор», б) в каком диапазоне это значение типично болтается и в) какая погрешность считается приемлемой.

А так пока особого криминала нет.
+
avatar
+1
ну так весь сыр-бор не из-за того что криминал есть, а из-за того что автор что-то там заморачивался, и в итоге получил нечто странное с четырьмя проводами, но не 4-проводку. и смысла заморачиваться по факту не было никакого. и вся эта конструйня ничем не лучше куска меди который будет прижиматься к аккумулятору.
+
avatar
+1
  • yup2
  • 26 февраля 2026, 02:32
ну так весь сыр-бор не из-за того что криминал есть, а из-за того что автор что-то там заморачивался, и в итоге получил нечто странное с четырьмя проводами, но не 4-проводку.
А вот это вообще совершенно отдельная тема. Я у него пытался аккуратно спросить, для чего ему 2 тонких провода, если он говорит, что 4-проводку не делал. Он ответил, что для того, чтобы большой ток не раскалял пружину. Но это странно, ведь независим от того, куда подключён тонкий провод, ток от силового провода всё равно через пружину идти будет.

Другой человек спросил, что автор собирается мерить — малые сопротивления или внутреннее сопротивление аккумуляторов. MadMixture ответил: «Читайте статью, там всё написано». А в статье буквально в первом же абзаце говорится, что он на этой конструкции собирается измерять большие токи!!! Однако для этого ведь нужен либо амперметр, либо вольтметр и шунт, но и то, и другое в любом случае подсоединяется к силовому проводу, а не к отводам от него.

Так что имеем загадку природы.
+
avatar
+1
Вот ироды, вольфкравтовскую струбцину изуродовоали.
+
avatar
0
  • IWRY
  • 24 февраля 2026, 08:18
никто перед этим не поинтересовался: а каково же там это сопротивление?
Важно не то, какое оно, а то, что оно непредсказуемое.
+
avatar
-1
Кого волнует непредсказуемая очень малая величина?
Только безруких троллей, даже не ведающих о теории ошибок.
И гду вы видели в статье претензию на 4-х?
+
avatar
+2
  • yup2
  • 24 февраля 2026, 17:09
Кого волнует непредсказуемая очень малая величина?
А она малая? Собственно, это ж самое главное — какова она по сравнению с измеряемым сопротивлением.
И гду вы видели в статье претензию на 4-х?
Ну как бы наличие двух отдельных проводов — силового и измерительного — на это усиленно намекает. Потому как иначе зачем они?
+
avatar
+1
какова она по сравнению с измеряемым сопротивлением
Лучшие акки имеют внутреннее сопротивление 5-10 мОм, я намерял 0,32.
иначе зачем они?
Срастить с малым сопротивлением силовой 12AWG с подвижным цилиндром и не убить перегревом пружину?
Кабы резьбы М8*1.25 было хоть на 2-3 витка больше…
+
avatar
+2
я намерял 0,32
и есть гарантия что оно в какой-то момент времени не станет 3 или 5? или каждый раз перемерять? потому что я вот на 100% уверен что гарантировать такое низкое сопротивление контакта в произвольный момент времени просто нереально.
+
avatar
0
Вы забыли, что речь идёт о намертво прикрученном к латунной болванке пятака измерительном проводе, прижатым латунной гайкой и утянутым двумя слоями термоусадки. С какой радости «поплывет» контакт, даже нагрева там нет?
+
avatar
0
речь о контакте между этой болванкой и аккумулятором
+
avatar
0
Для имитации этого контакта и вставлял медную и латунную пластину.
+
avatar
0
и это несомненно позволяет гарантировать что сопротивление контакта с батареей будет стабильно низким всегда. я правильно понимаю логику?
+
avatar
0
  • yup2
  • 02 марта 2026, 11:37
А площадь? Представим себе случай, когда между контактами зажат аккумулятор форм-фактора AA. Какова у него площадь плюсового «пупырышка»?

Причём AA я привёл просто как всем понятный пример. Но у меня валяется раскуроченный блок аккумуляторов от ноутбука. Банки там 18650, и у них плюсовой контакт тоже выпуклый и с площадью поверхности, сопоставимой с AA, так как имеет форму снежинки.
+
avatar
+2
  • yup2
  • 24 февраля 2026, 17:58
я намерял 0,32
Это между двумя прижатыми друг к другу клапанами. Теоретически, сопротивление между клапаном и аккумулятором может быть больше — хотя бы из-за того, что площадь соприкосновения меньше.
Поэтому лучше бы измерить именно на аккумуляторе — чтобы потом можно было с чистой совестью всех в это число тыкать.
Срастить с малым сопротивлением силовой 12AWG с подвижным цилиндром и не убить перегревом пружину?
От того, что тонкий измерительный провод переместится к силовому, ток через пружину вырастет аж нинасколько. И от того, что измерительный провод переместится на противоположный конец силового (на плату электроники), показания прибора тоже не изменятся.
Это если измерения не по 4-проводной схеме делать. А если начинаем заботиться обо всех нюансах, то это уже 4-проводка.

Да, кстати: а разве сейчас силовой ток через пружину не протекает? Силовой провод же к неподвижной части подключён.
+
avatar
-2
Корм закончился.
+
avatar
0
Ошибся с Пифагором: пи*R² примерно 50 мм²
+
avatar
+7
контакт всегда гуляет от прижима и материалов/поверхностей.
Вы не поверите, но как раз в истинной четырехпроводной схеме на это пофиг, она для того и делалась. Ну гуляет и гуляет, ну меняется сопротивление и меняется. Для измерительного контакта низкое сопротивление не требуется, там нет токов, а для силового от этого дребезга небольшого ничего не меняется кардинально, там измерять не надо, а сопротивление нагрузки на порядки выше дребезга.
А вы сделали какую-то ерунду.
+
avatar
+6
не, я наверно понимаю логику автора — тут типа токи планируются большие, хотелось обеспечить хороший контакт силовых проводов чтобы не было лишнего нагрева по причине плохого контакта. но в целом вышла фигня.
+
avatar
+1
Но почему фигня? Читайте выше и mysku.club/blog/aliexpress/105992.html#comment4803695
+
avatar
+9
  • andy077
  • 23 февраля 2026, 17:50
А вообще — контакты должны быть такие:

И не на хлипкой пластиковой основе. Для 30-то ампер.
Поскольку при сильном прижиме концы будут задираться вверх и плоскости контактов станут непараллельны.
Вот у Кирича — всё правильно :)

+
avatar
+4
  • BoBateny
  • 23 февраля 2026, 18:24
Что то стол знакомый, это стол Кирича?
+
avatar
+4
  • andy077
  • 23 февраля 2026, 18:27
Так картинки от него :) 8-и летней давности.

mysku.club/blog/taobao/69177.html
+
avatar
+5
  • andy077
  • 23 февраля 2026, 18:01
Ниже цитата из Кирича:
«Если переходное сопротивление силового контакта, т.е. падение напряжения на нем, не влияет на достоверность показаний вольтметра, то зачем такая сложная схема его подключения?
Если подключение через один контакт, то влияет, если через два, то не влияет, по моему все логично.
Вот здесь я все наглядно объяснял.
слева контакты спаяны, справа полное четырехпроводное подключение.»

+
avatar
0
Только (схема 4) на красной и синей линии надо тоже указать Rconn.
+
avatar
+3
  • andy077
  • 23 февраля 2026, 19:02
Зачем? Оно ни на что не влияет.
+
avatar
0
Это же поясняющая схема. указать и пояснить, что влияния нет.
+
avatar
+4
  • andy077
  • 23 февраля 2026, 19:17
Вот она и поясняет, что никакие сопротивления тут рояли не играют и на результат измерений не влияют.
+
avatar
+1
Она как раз и показывает, что кроме сопротивления батареи производится измерение сопротивления подключённых последовательно с ней контактов (хоть оно и мало но далеко не нулевое). Четырёхпроводная схема не от безделья придумана.
+
avatar
+3
это в случае схемы номер три еще сопротивление контактов измеряется, а в 4 номере всё как раз хорошо
+
avatar
0
именно так. четырёх проводная система нужна как раз для компенсации сопротивления проводов, а если есть пусть даже безумно толстый контакт, то его сопротивление будет вносить искажение в результат измерения.
+
avatar
+5
главное что все это понимают кроме топикстартера
+
avatar
0
Кого волнуют искажения 0,5%?
+
avatar
+2
Хорошо, если всего 0.5%. Просто они могут быть как 0.5% так и 5% и больше. Чем меньше внутренне сопротивление измеряемого объекта тем больше «искажения».
+
avatar
0
5% — почти недостижимая общая/суммарная погрешность подобных измерений (кривая разряда/заряда).
+
avatar
+1
Причём здесь кривая заряда/разряда, если четырёхпроводная схема используется для измерения малых сопротивлений?
Приборы YR1030, YR1035 и т.п. предназначены для измерения внутреннего сопротивления переменным током на частоте 1кГц. То что вы назвали в статье приборами YR1030/YR1035 это колодка под аккумулятор, а не сам прибор. Сами приборы больших токов через себя не пропускают.
+
avatar
0
Вы уже бредите:
То что вы назвали в статье приборами YR1030/YR1035 это колодка под аккумулятор
Разве? Именно назвал: «стенд для тестирования аккумуляторов», а слово прибор я и не знаю :)
Это ваши выдумки про измерение внутреннего сопротивления, для этого большие амперы не нужны, или ещё раз прочтите зачем всё.
+
avatar
+1
Это ваши выдумки про измерение внутреннего сопротивления
Это вы нагородили четыре провода там где оно видимо не нужно (если вы не собираетесь измерять внутренне сопротивление).
В качестве основы приобрёл YR1030
Который на самом деле выглядит вот так:
Почитать более подробно можно тут:YR1030, миллиомметр
И испортили хорошую вещь, центральный подпружиненный контакт нужен для измерения напряжения, а внешний корпус для измерения тока (при его габаритах может прокачать ампер 5 без нагрева)
+
avatar
+2
  • arthuru
  • 23 февраля 2026, 21:23
Это хрень, контакта должно быть по два
+
avatar
+4
  • igo
  • 24 февраля 2026, 02:34
Готовое изделие 384-409р. дешевле наверное не бывает. ozon.ru/t/EA0k5yM
ozon.ru/t/HDyIh23
+
avatar
0
  • UWU
  • 24 февраля 2026, 10:38
дешевле наверное не бывает
Бывает
+
avatar
0
  • igo
  • 24 февраля 2026, 11:07
Ну так оно и на вид другое.
+
avatar
0
Там всё на основе тех же малотоковых контактов, Писано выше.
+
avatar
0
  • igo
  • 24 февраля 2026, 13:48
Это понятно.
Но из написанного выше я так и не понял, какими токами у вас будет производится тестирование?
Если бы в начале описания было бы написано:
— Я собираюсь тестировать такие то батареи, токами 100, 200, 300, 500А. И для этих целей, я собрал такую конструкцию… Было бы понятно..))
+
avatar
+2
при тестировании любыми токами можно собрать грамотную 4-проводную схему и не дурить себе потом голову
+
avatar
+1
Читайте ВСЕ буквы статьи, хотя бы вывод.
+
avatar
+2
  • igo
  • 24 февраля 2026, 18:30
Тяжело читать буквы в плохо структурированном по смыслу тексте. Обычно грамотные «писатели», в самом начале описываю, что и для чего будет делаться, что бы изначально было понятно, что, как, и главное зачем, а не размазывают это по всей статье, мол, ищите глубокий смысл, сами где то внутри.., возможно ближе к концу..))
+
avatar
-2
Вы щас всё про себя сами и сказали, не «размазывая» :)
Корм закончился.
+
avatar
0
  • igo
  • 24 февраля 2026, 22:55
Не, я описал ту ваше творчество.
+
avatar
0
  • igo
  • 24 февраля 2026, 18:49
Но да, я таки нашел, и что, т.е. вот эта странная замысловатая конструкция для 30-40А?))
+
avatar
+2
  • fox1024
  • 24 февраля 2026, 11:26
Вот такие надо использовать ).
+
avatar
0
… если что есть в кармане.
Кто ж спорит: лучше быть богатым и здоровым, чем…
P. S. Только зачем столько измерительных контактов?
Барабан от Страдивари для настоящих пацанов (с деньгами)?
+
avatar
0
  • yualeks
  • 24 февраля 2026, 13:40
там всего два контакта
+
avatar
0
Но сколько шипов! Пошто?
+
avatar
+1
По неидеальную поверхность контакта.
+
avatar
0
  • yahoo
  • 24 февраля 2026, 22:08
Эм..., я извиняюсь, и да простят меня достопочтенные профи, о!
Не проще ли/дешевле при… варить лепестки и уже к ним цеплять крокодилами/пайкой чего душа желает?
Да, не технологично, зато без ограничений по току, ну, понятно, что в кавычках…
+
avatar
0
1) Деструктивный (инвазивный) метод
2) Ну как акков десяток-другой?
3) Вы не видели как разваливается пайка на 5-7 А и течёт на больших токах?
4) Довольно и того…
+
avatar
0
  • yahoo
  • 24 февраля 2026, 23:19
1. Согласен, отметил отдельно, приемлемость ограничена…
2. Десятки лепестков стоят копейки, при должной заинтересованности тестера…
3. Обычно использую сварку, текучку не встречал, благодарю за направление — буду внимателен.
4. Истина рождается в споре, же?
+
avatar
0
  • Cregg
  • 25 февраля 2026, 11:43
Для тестирования аккумуляторов (18650, 32700, 4680,…, 4-х проводная схема) используют стенд для тестирования аккумуляторов. Недорогие стенды (типа YR1030/YR1035, https://www.aliexpress.ru/item/1005010412950645.html) не рассчитаны на измерение больших токов (см. фото контактов-иголок ниже), они больше про сопротивление, а мощные (DEBROGLIE, https://www.aliexpress.ru/item/1005008339704927.html) зело дороже.
Вы смешали в кучу заряд-разрядное тестирование (которое, судя по всему, Вам и нужно), и измерение внутреннего сопротивления ХИТ.
4-проводная схема и «недорогие стенды» (как Вы их называете) — это про внутреннее сопротивление.
«Мощные» стенды и то, что Вы сделали — про заряд-разряд.
Если Вы задумывали что-то другое — у Вас не получилось.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
