FNIRSI WD-02 детектор скрытой проводки, металла и дерева

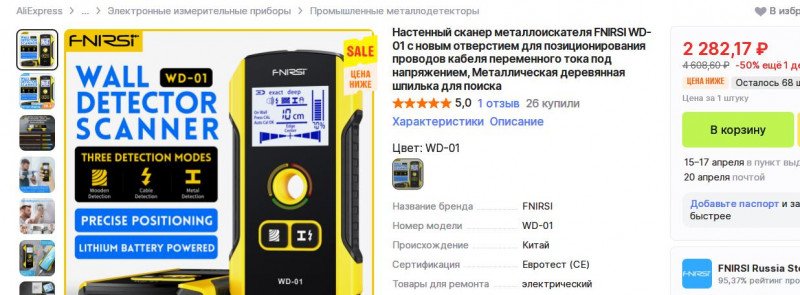

Детектор FNIRSI WD-02 — это модернизированная версия предыдущего, аналогичного по характеристикам прибора WD-01. Новую модель отличает яркий цветной TFT-дисплей и переработанный пользовательский интерфейс. Также добавлена ​​поддержка русского языка в меню. Основной функционал остался прежним — поиск скрытой проводки, металлических конструкций и деревянных деталей внутри стен или каких-то иных конструктивных форм.

Характеристики FNIRSI WD-02:
**************************

Материал корпуса: ABS
Максимальная глубина обнаружения:
Металлические детали: 120 мм
Цветные металлы (медь): 100 мм
Провод переменного тока: 50 мм
Одножильный медный провод: 40 мм
Дерево: 38 мм
Автоматическое отключение: 5 мин.
Аккумулятор: 1 литиевая батарея, 300 мАч
Размеры: 138*68*22 мм

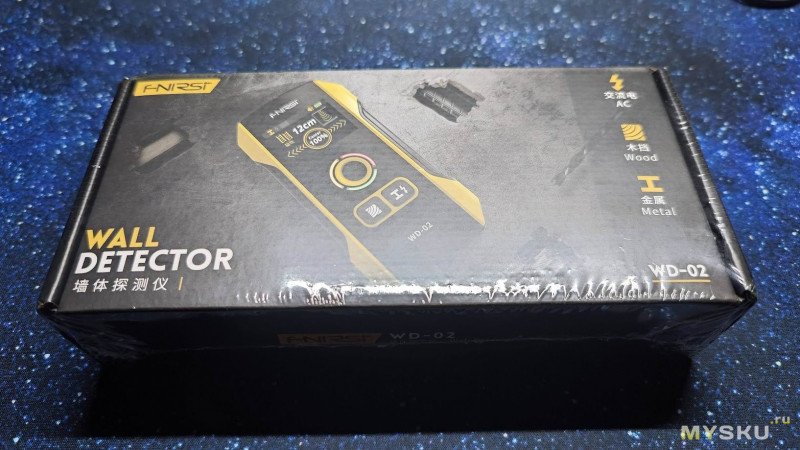

Поставляется устройство в иллюстрированной картонной коробке, полностью затянутой в плёнку. На обратной стороне которой указаны ключевые характеристики. Детектор лежит внутри картонного ложемента в отдельном пакетике.

Помимо самого прибора, в комплект поставки входит чехол, зарядный кабель, пухлая инструкция и китайский знак качества.

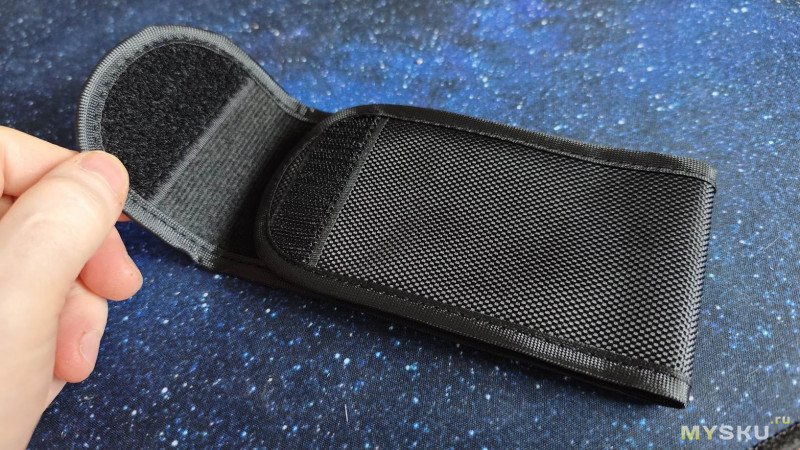

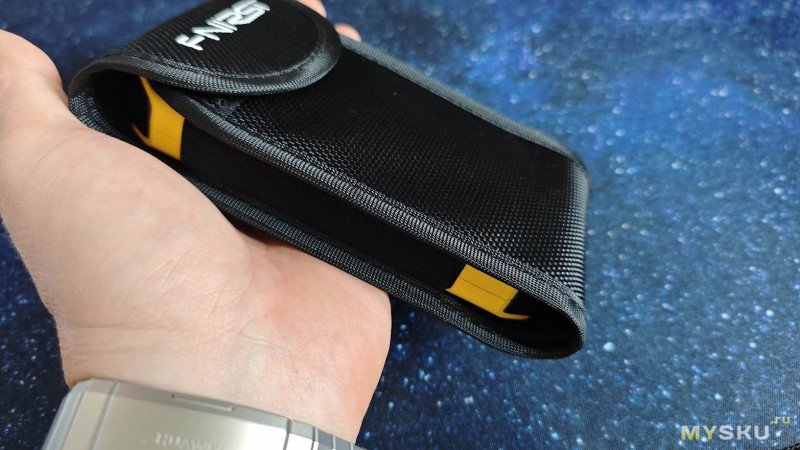

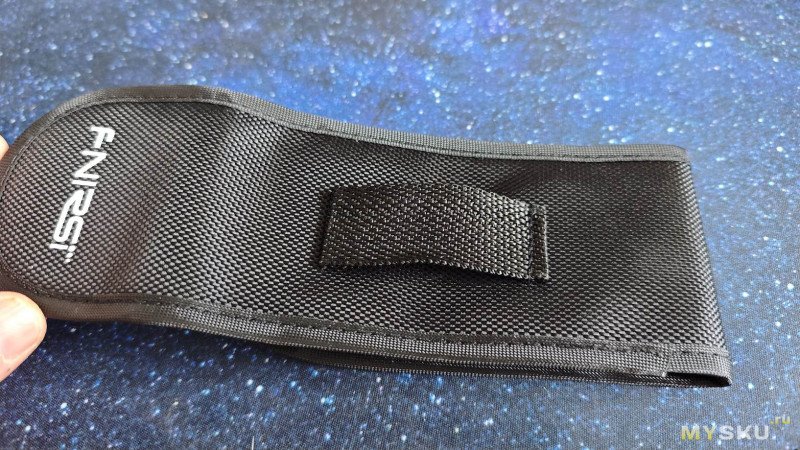

Чехол добротный, из толстой синтетической ткани с клапаном на липучке и проушиной под поясной ремень сзади.

По бокам находятся эластичные ленты, которые стягивают чехол, но в то же время позволяют без усилий извлекать прибор из чехла.

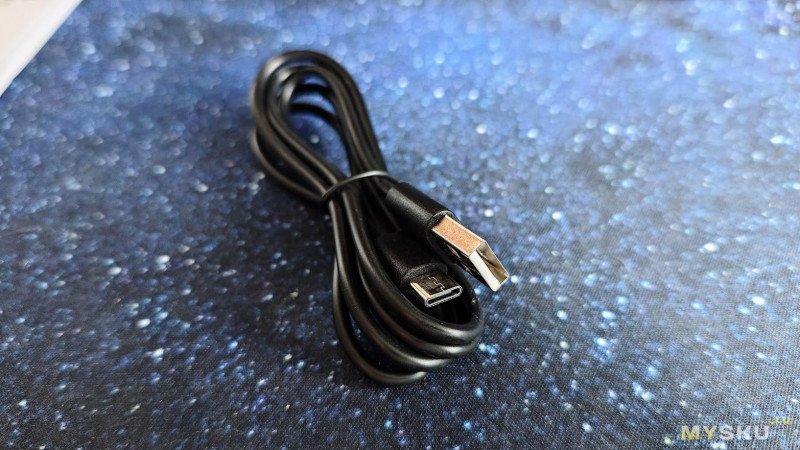

Кабель для зарядки имеет длину 1 метр. Это стандартный USB кабель в виниловой изоляции с Type-C разъёмом.

Инструкция порадовала не только качеством глянцевой бумаги и уровнем полиграфии, но также и грамотным русским переводом.

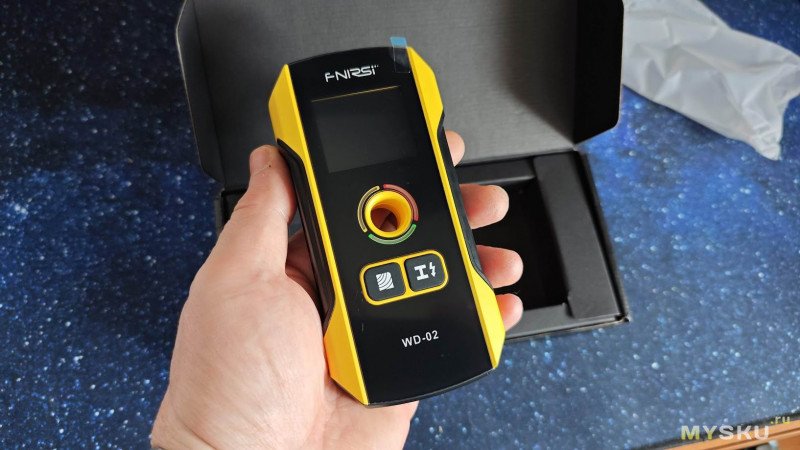

Прибор оказался меньше, чем мне виделось по рекламным картинкам. Корпус полностью пластиковый. На лицевой стороне расположен цветной TFT экран с диагональю 1,84".

Под ним находится отверстие с цветовой индикацией по окружности. Еще ниже расположены две прорезиненные кнопки управления.

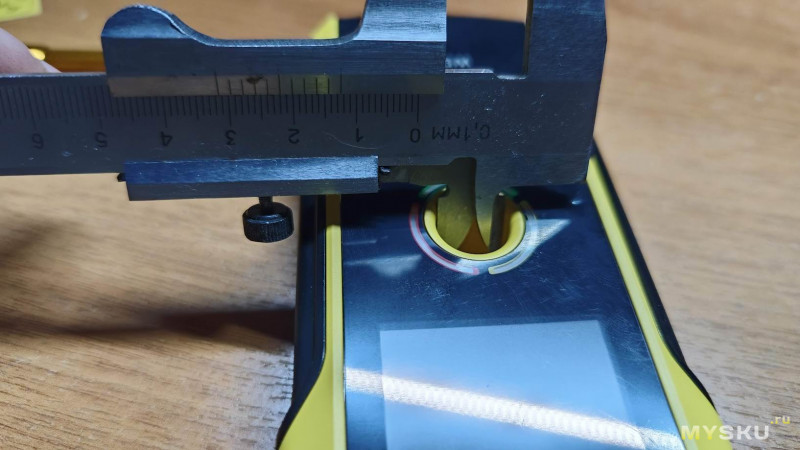

Диаметр отверстия составляет чуть больше 12 мм.

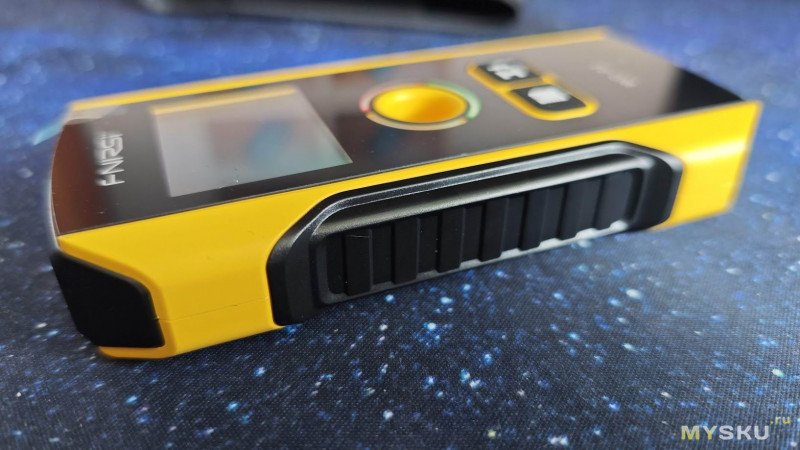

По бокам корпуса детектора установлены пластиковые ребристые накладки для более надёжного хвата.

Кнопка включения, зарядный Тype-C разъём, а также слуховое отверстие пищалки звуковой сигнализации находятся на нижнем торце корпуса.

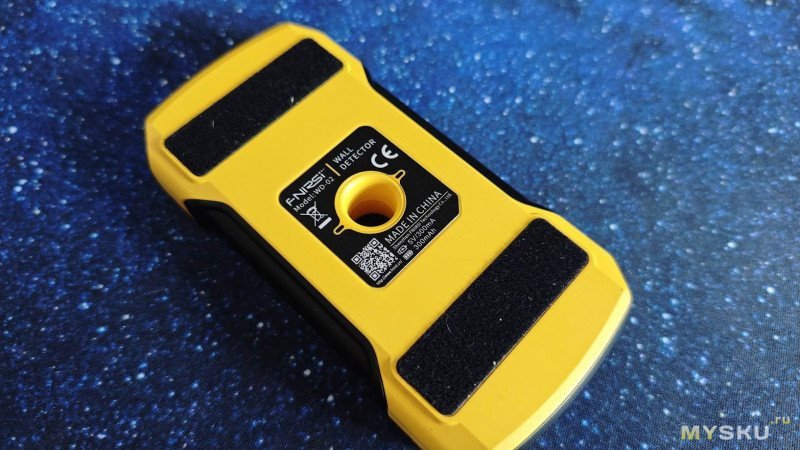

С обратной стороны имеются две нескользящие тканевые накладки, наклейка вокруг отверстия с электрическими параметрами устройства и QR кодом, ведущим на сайт производителя Fnirsi.com.

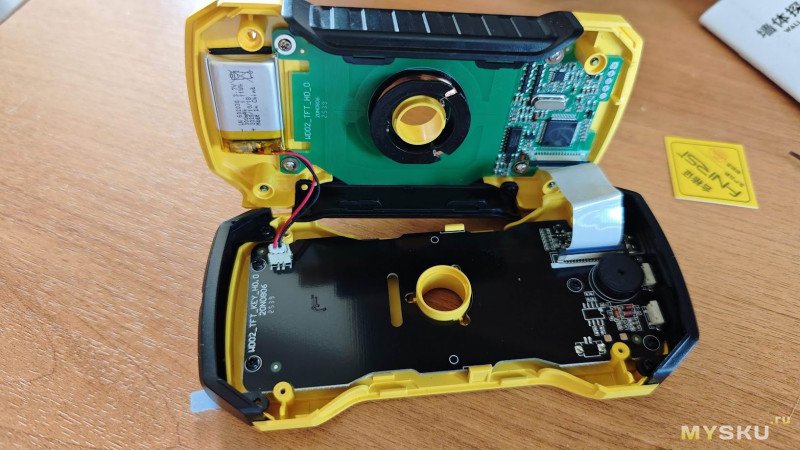

Под накладками скрываются четыре мелких шурупчика, скрепляющих корпус прибора. Открутив их и открыв защёлки по периметру корпуса, можно получить доступ к внутреннему устройству детектора.

Вокруг отверстия мы видим резонансный контур в виде катушки из тонкого медного провода, которая и создаёт электромагнитное поле. Прибор анализирует изменение амплитуды и частоты резонанса, когда в его поле попадает металл или меняется плотность материала — так обнаруживается дерево.

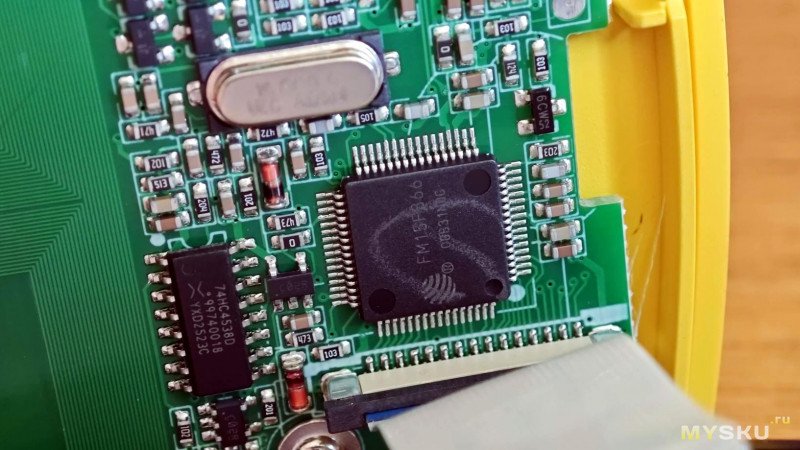

За обработку данных от датчиков, работу интерфейса на TFT-дисплее и управление питанием отвечает микроконтроллер в виде 32-битного чипа с архитектурой ARM Cortex-M3 MCU (модель FM15F366) .

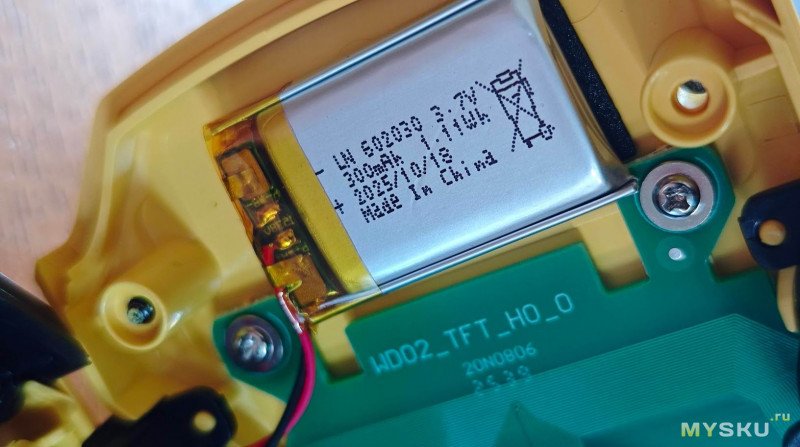

Электропитание устройства осуществляется от литиевого аккумулятора типоразмером 602030 с ёмкостью 300 мАч по напряжению 3,7 В или 1,11 Вт*ч.

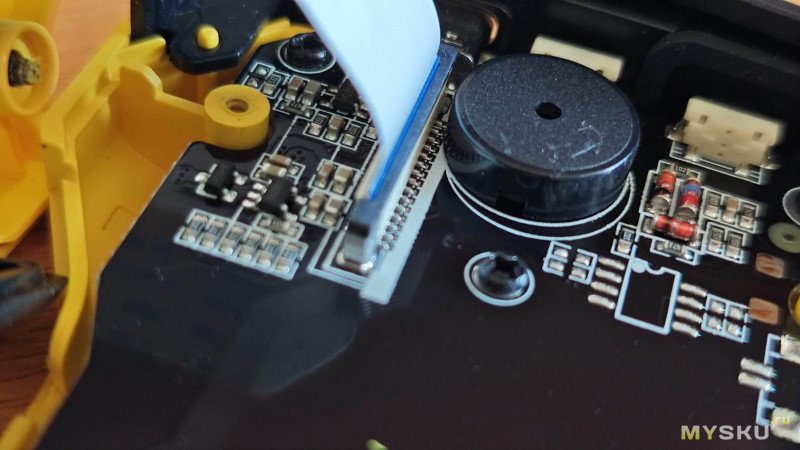

Звуковой пьезоизлучатель, он же пищалка и другие элементы платы крупно.

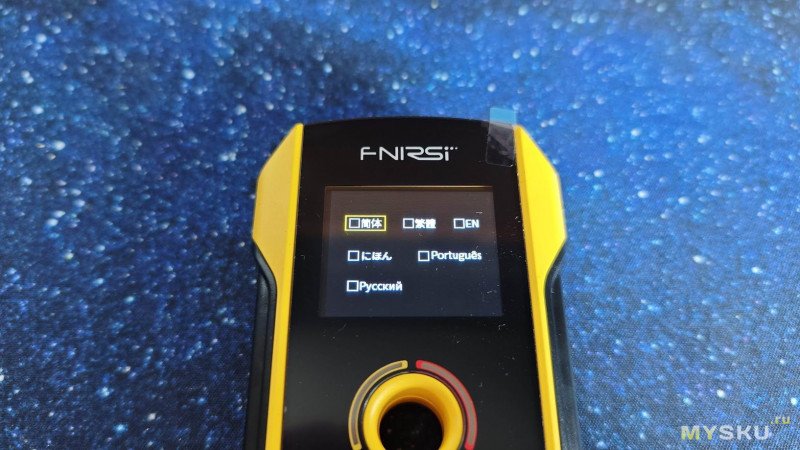

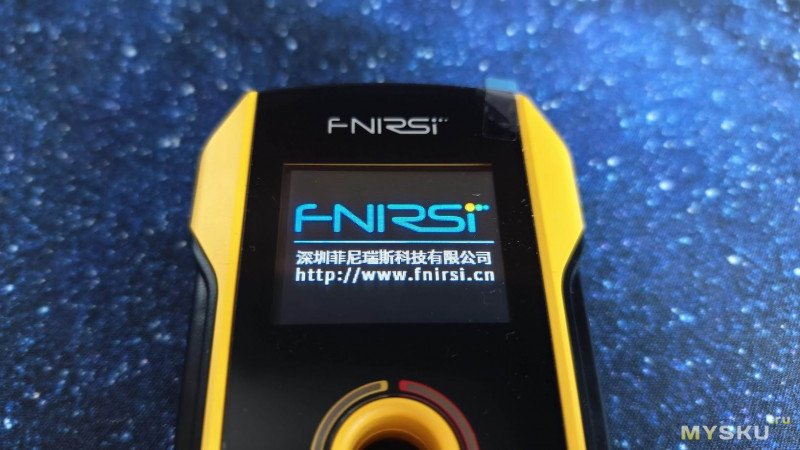

Включается прибор коротким нажатием кнопки On/Off. Затем появляется меню выбора языка.

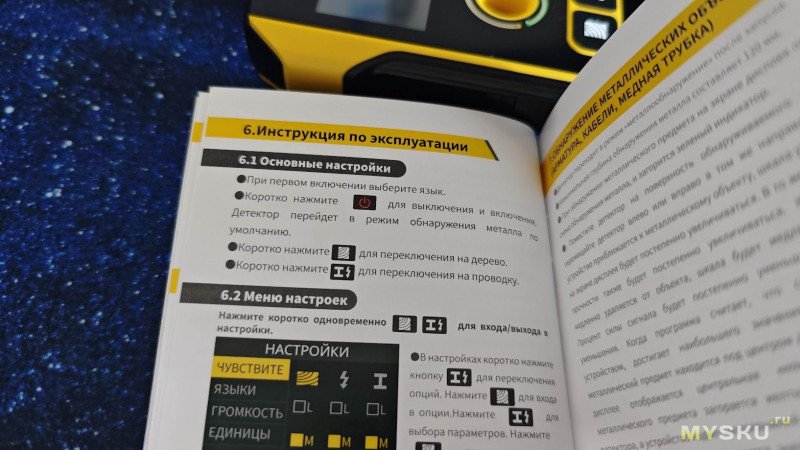

Инструкция говорит, что при первом включении нужно выбрать подходящий язык, но не подсказывает как это сделать.

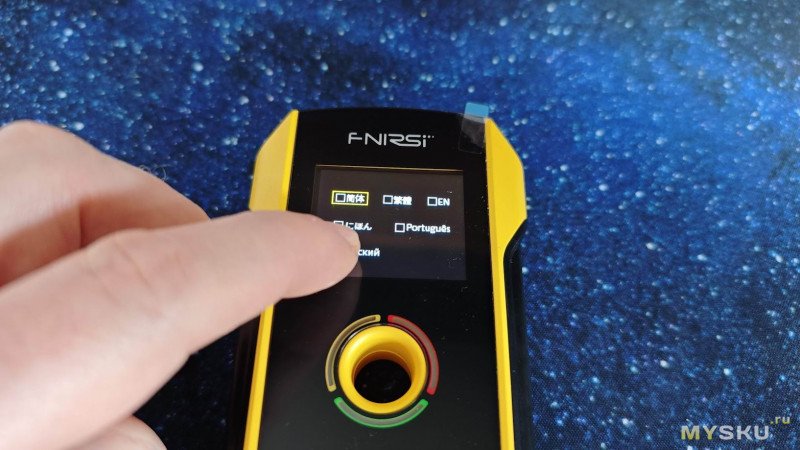

Пытаемся тапать по экрану, нажимая экран в области русского языка, однако увы — экран не сенсорный.

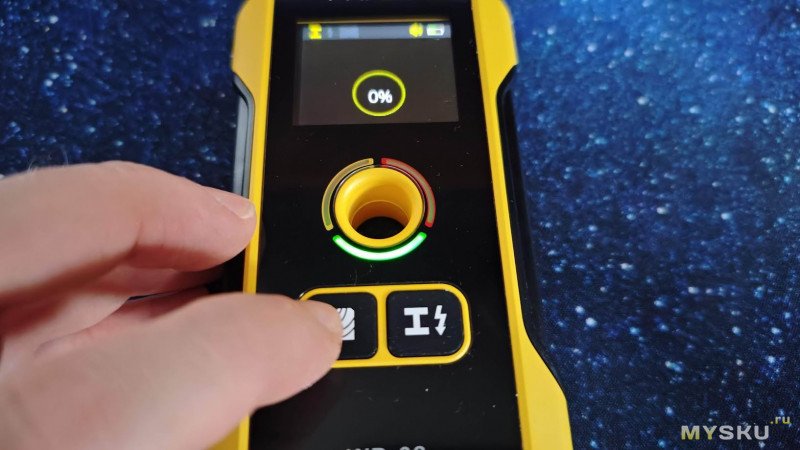

Жмём левую кнопку с пиктограммой дерева и как всегда не угадываем. Она подтверждает выбор китайского языка.

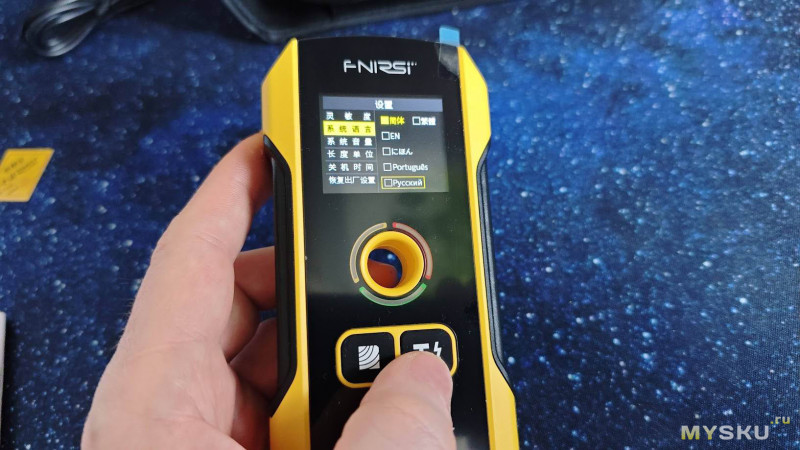

По наитию нашёл комбинацию кнопок для активации меню: нажать и подержать обе кнопки сразу. Дальше остаётся разобраться с навигацией по меню и найти пункт смены языка.

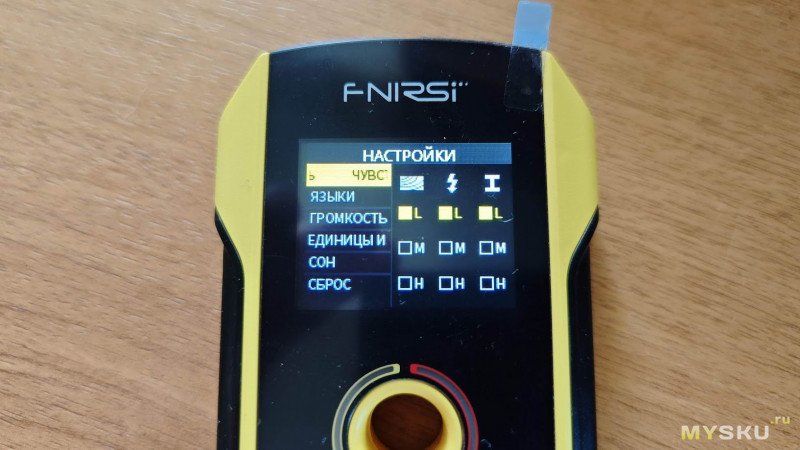

Вот теперь всё в порядке. Первый пункт меню это выбор чувствительности прибора. Для каждого типа измерения можно выбрать свой уровень в 3 позициях: L — low (низкая), М — medium (средняя), H — hight (высокая). Такая трехуровневая регулировка чувствительности повышает точность измерений. Она может использоваться для обнаружения металлических балок, труб, проводки в стенах, древесины на потолках или в полах.

Чувствительность следует выбирать исходя из глубины залегания искомого объекта. Чем он глубже, тем соответственно выше нужно устанавливать чувствительность.

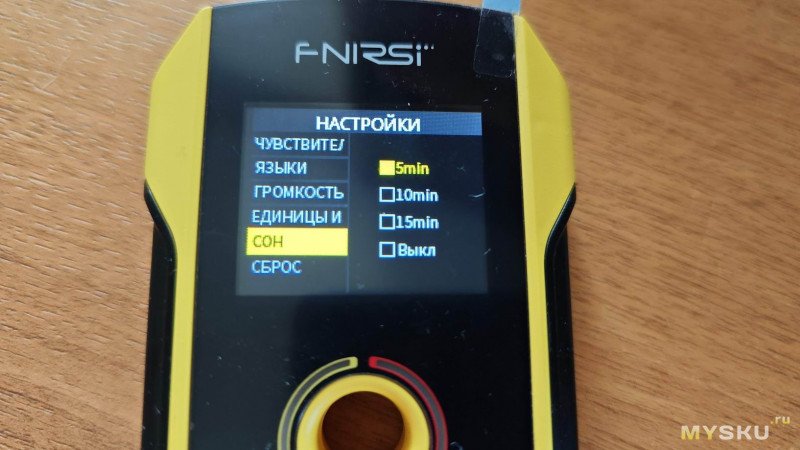

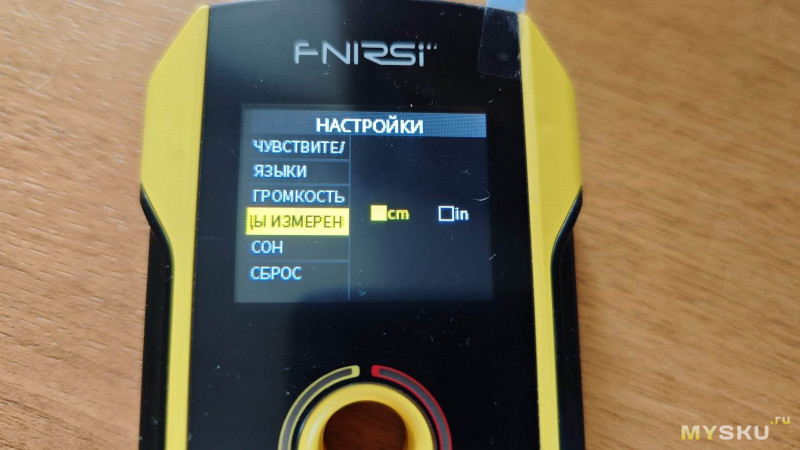

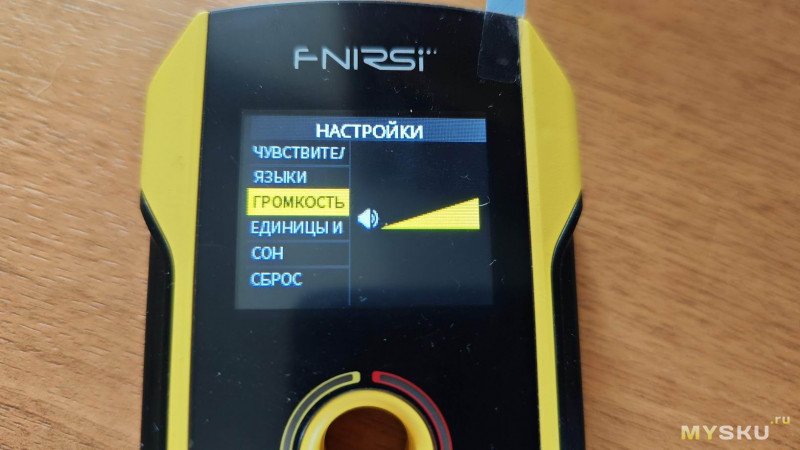

Далее в меню идёт уже разобранный выше пункт смены языка, за ним настройка уровня громкости звуковой индикации, далее выбор единиц измерения: сантиметры или дюймы, следующий пункт отвечает за установку времени автовыключения в диапазоне от 5 до 15 минут.

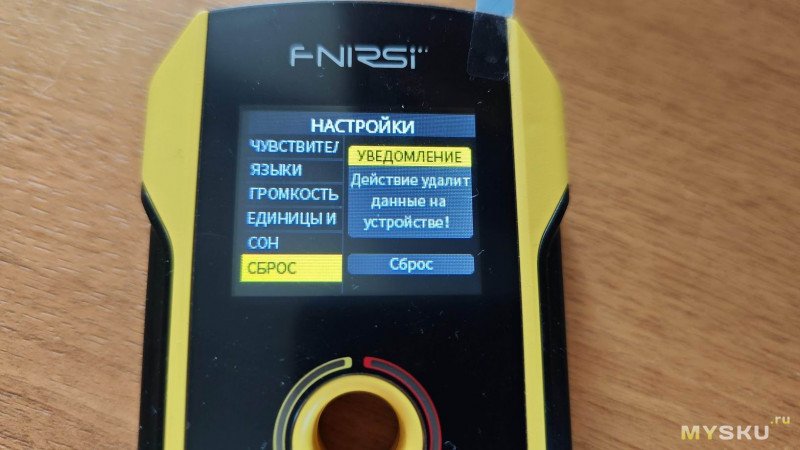

Последний пункт меню позволяет сделать полный сброс устройства к установкам по умолчанию, если вдруг что-то пошло не так.

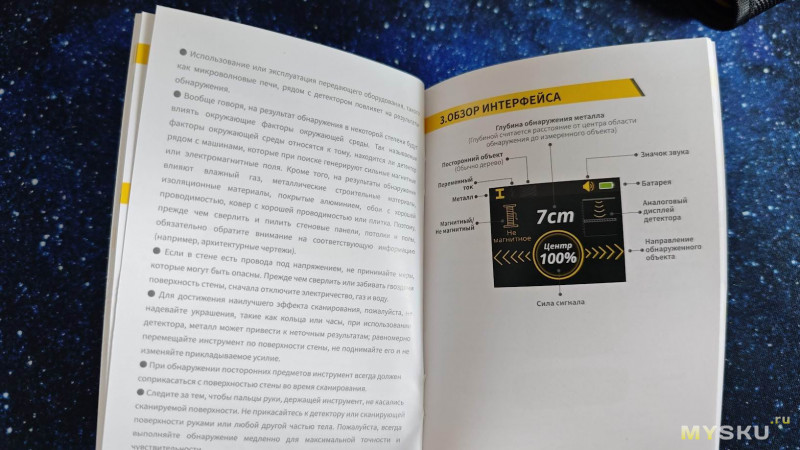

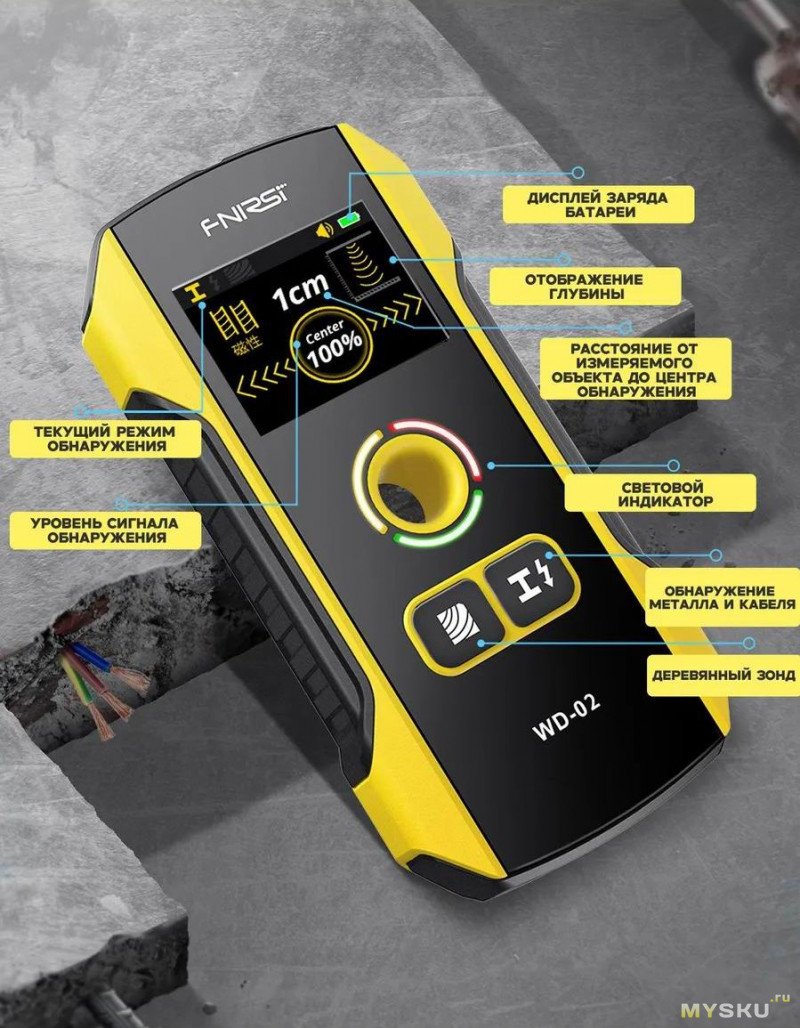

Назначение кнопок, надписей, символов и значков на экране поясняет нижеприведенная иллюстрация.

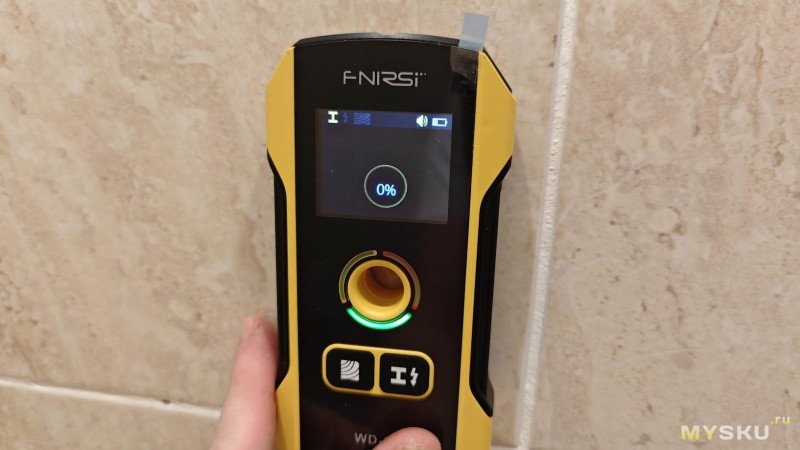

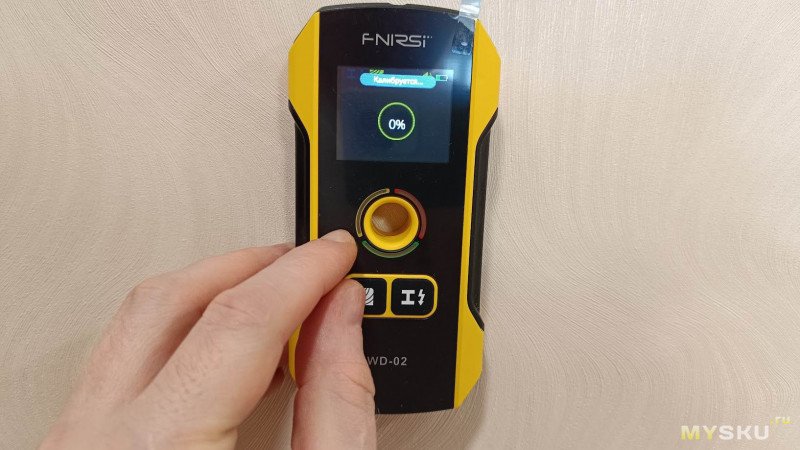

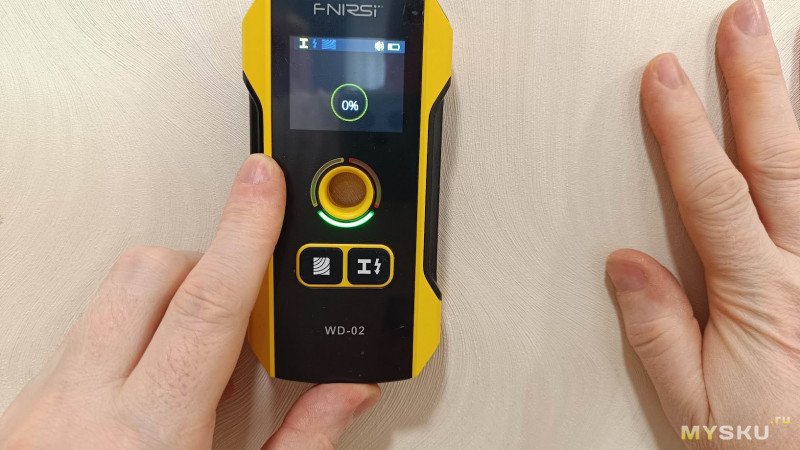

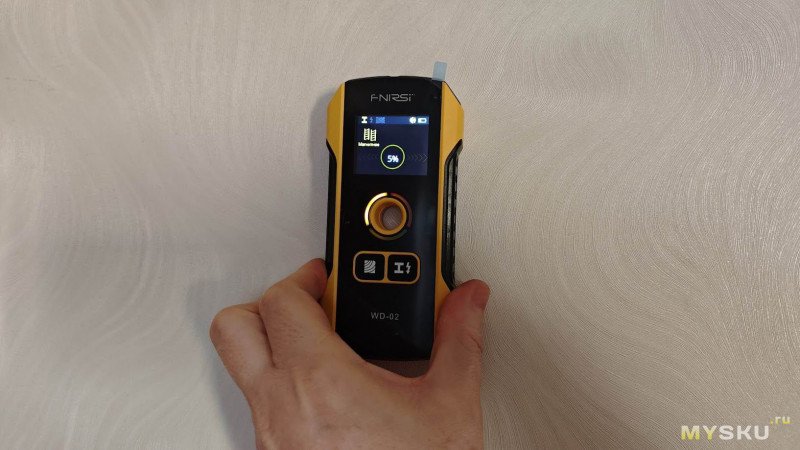

Перед каждым измерением прибор производит автокалибровку. Для этого плотно прикладываем прибор  к стене в месте, где заведомо нет искомых объектов (пустая зона). Ждём, пока серая надпись «Калибровка» не сменится на зелёную «Калибровка завершена». На это детектору требуется пара секунд.

Для повышения точности измерения желательно снять с рук часы и кольца (это я узнал потом). При поиске скрытой проводки рекомендуется вторую свободную руку прижать к стене на расстоянии 20–30 см — это снимает статику и улучшает точность поиска.

Световая индикация в виде кольца вокруг отверстия работает в связке экраном. Зеленый цвет — чистая зона, можно сверлить.

Оранжевый — слабый сигнал (край объекта или глубокое залегание). Здесь появляется пиктограмма типа обнаруженного объекта. Иконка двух лесенок — обнаружен чёрный металл (сталь, арматура).

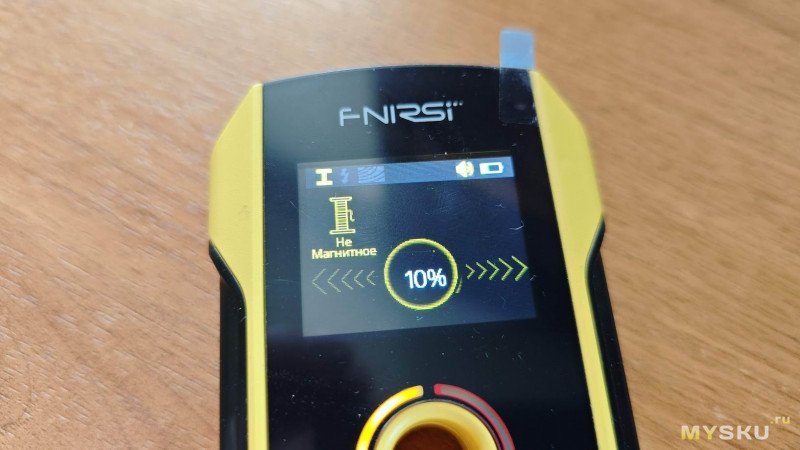

Иконка какой-то колонки с рычагом — обнаружен цветной металл (медь, алюминий).

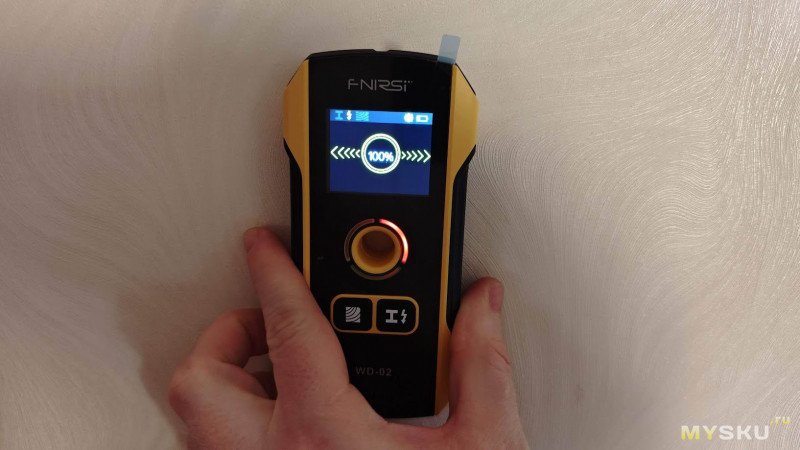

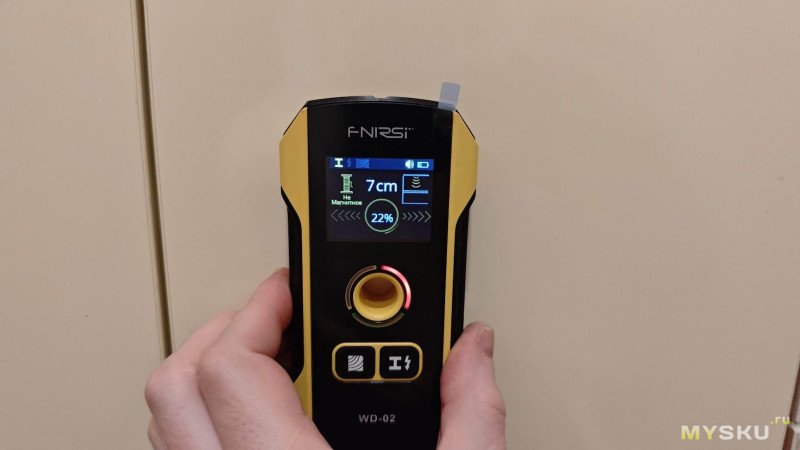

Красный цвет — объект обнаружен, звучит зуммер и появляется глубина залегания. В режиме поиска металла отображается число в сантиметрах. Это примерное расстояние от датчика до объекта. Значок молнии указывает, что найден провод под напряжением.

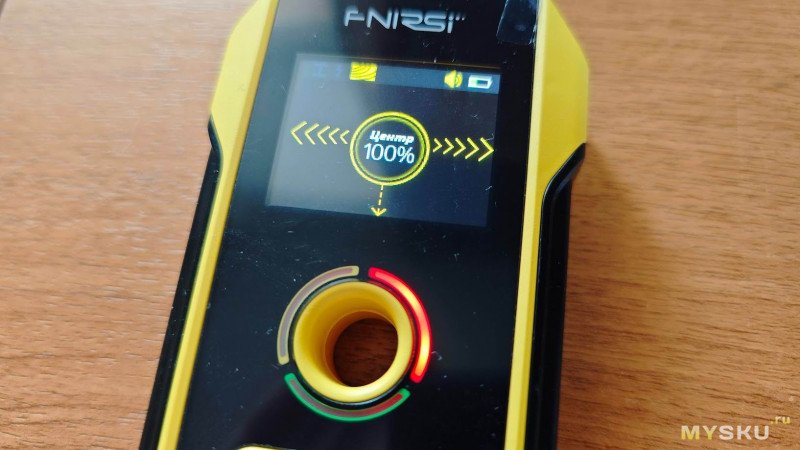

Процентный индикатор дублирует шкалу уровня сигнала цифрами (0–100%). Максимальное значение (обычно выше 90%) сопровождается надписью «ЦЕНТР» — это значит, что объект находится ровно под центральным отверстием прибора.

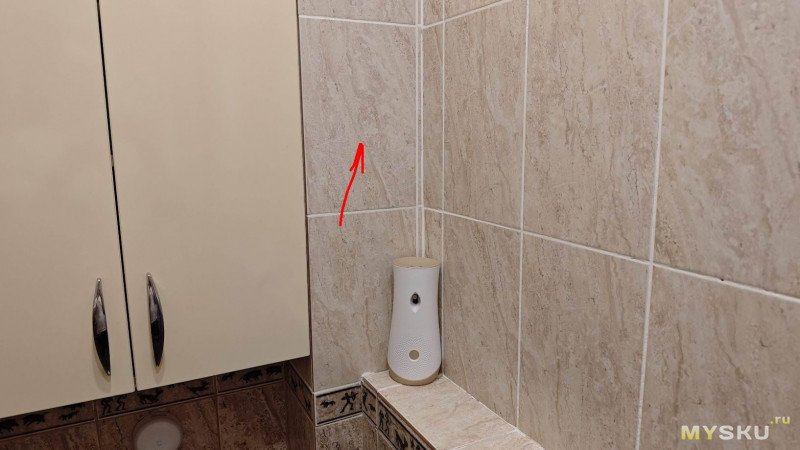

Испытание прибора начнем с поиска алюминиевого профиля, из которого сделан короб под гипсокартоном и керамической плиткой. Стрелкой указано его расположение.

Справа от короба находится гипсолитовая перегородка между туалетом и ванной комнатой, внутри которой нет ни металла, ни дерева.

Прибор с поставленной задачей справился, точно определив габариты короба, однако продолжал пищать и показывать цветной металл внутри подвесного шкафа. Как оказалось не зря. Внутри стоят алюминиевые баллончики.

Поиск дерева я проведу при помощи школьной линейки, которая закутана в несколько слоёв резиново-тканевых компьютерных ковриков.

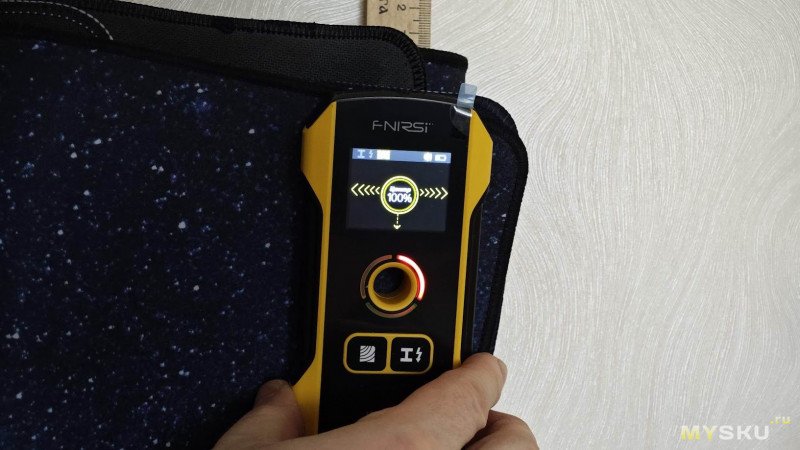

Сначала было ложное срабатывание, но потом детектор начал правильно показывать направление местонахождения линейки, а также точно определил центр её положения.

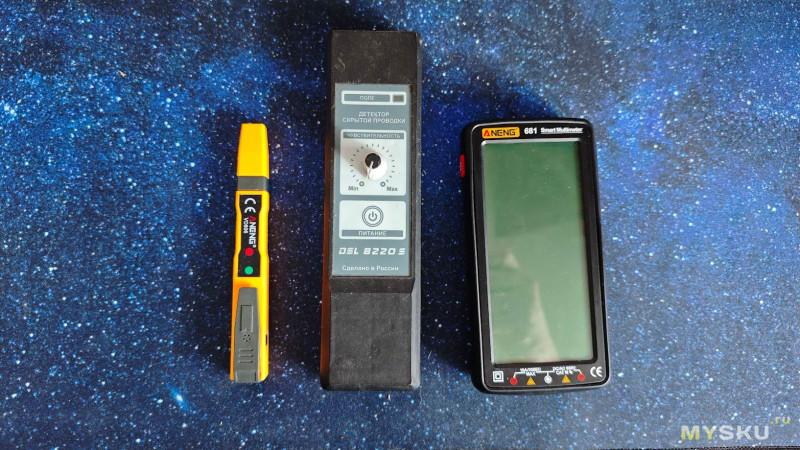

Ну и самый наверное интересный с точки зрения домашнего использования опыт с поиском скрытой проводки я проведу методом сравнения с другими, имеющимися у меня приборами: ANENG VD806 указатель напряжения с функцией поиска скрытой проводки, мультиметр ANENG 681 с той же функцией и детектор скрытой проводки отечественного производства DSL 8220S.

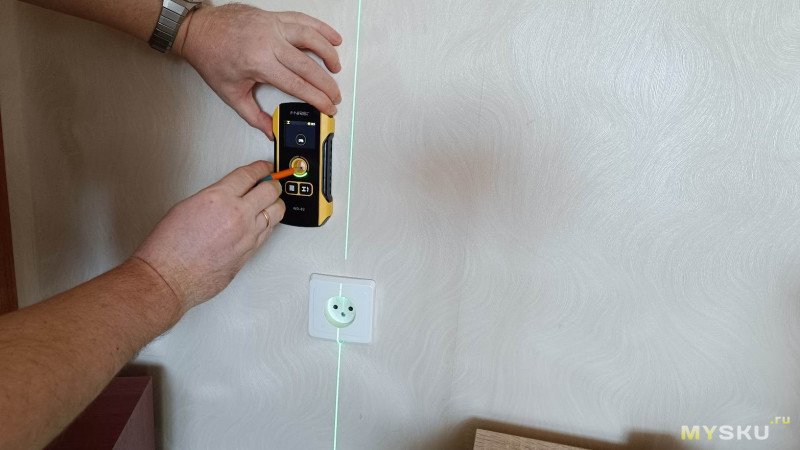

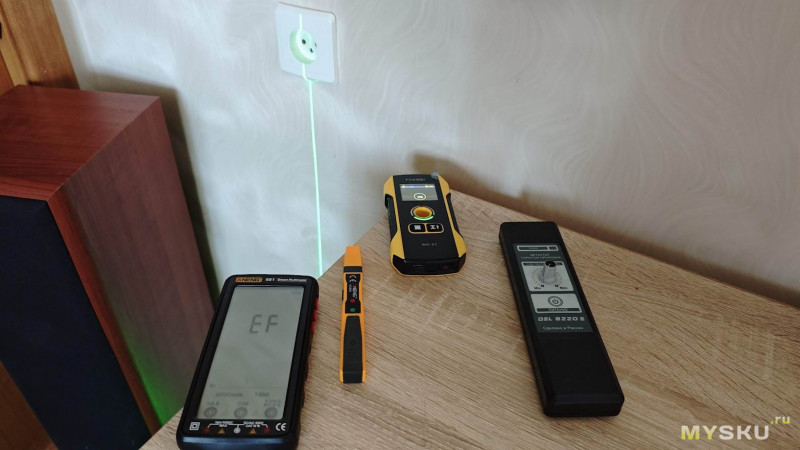

Искать будем проводку, ведущую к розетке. Я точно знаю трассу её прохождения, поэтому подсвечу её лучом лазерного уровня. FNIRSI WD-02 готов приступить к финальному испытанию вместе с остальными соперниками.

Первым будет указатель, потом мультиметр, далее DSL 8220S и в конце обозреваемый детектор FNIRSI WD-02.

Дальше всех от трассы прохождения проводки сработал указатель, следом за ним мультиметр, обозреваемый детектор сработал заметно ближе к цели, но лучше всех отработал DSL 8220S. Но, опыт нужно повторить, так как чувствительность у FNIRSI WD-02 по умолчанию стоит на максимуме, а у DSL 8220S на минимуме. Перенастраиваем обозреваемый детектор и проводим испытание с ним ещё раз.

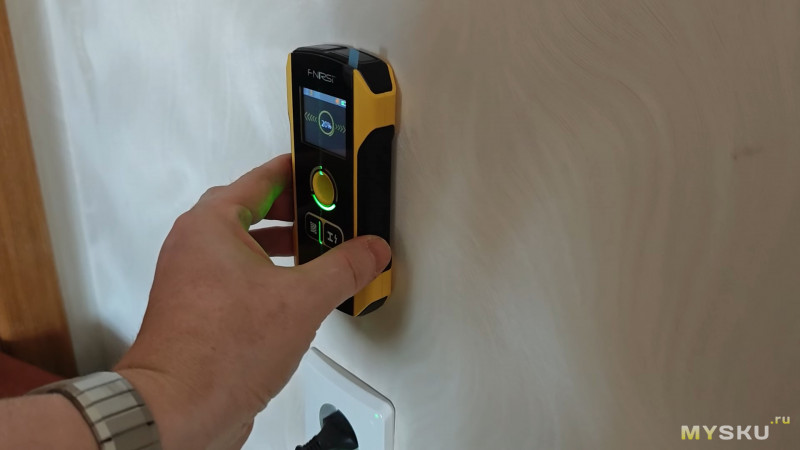

Вот тут результат стал намного лучше. Детектор практически идеально показал центр прохождения трассы проводки. Иногда детектор чудил и показывал всё наоборот. Где проводки нет, он пищал и моргал красным, а там где она есть молчал и светил зелёным разрешающим огнём. Помогало повторное включение.

Такое случалось пару раз, скорее всего при калибровке влияние оказывали часы на моей руке, а может близкорасположенный смартфон.
Фишка данного детектора — это отверстие, которое позволяет отметить место сверления карандашом.

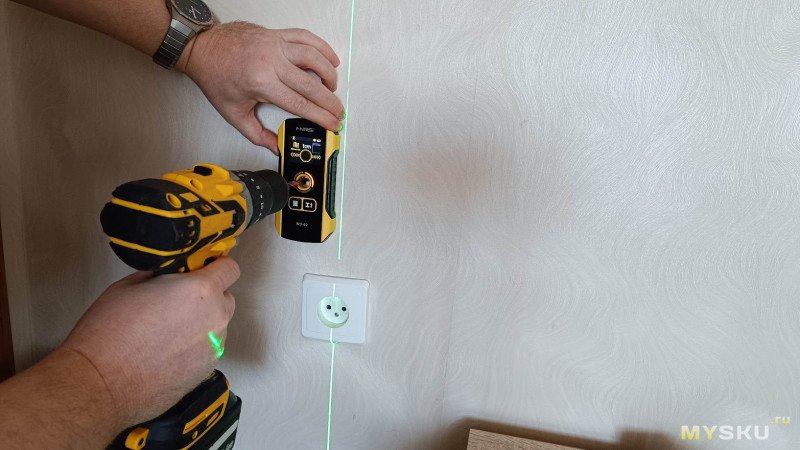

Также можно сразу начать сверлить стену сквозь прибор, если диаметр сверла не большой. Инструкция это допускает.

Правда от близости сверла детектор начинает показывать неверно. Тут главное не сдвигать корпус прибора в сторону.
