BF-2A Качественный держатель аккумуляторов с 4 проводной схемой для больших токов

Иногда тестирую аккумуляторы и батарейки, бывает что на большом токе. Для этого купил нормальный держатель аккумуляторов. При этом у него 4 проводная схема подключения. Это позволяет точно измерять напряжение, а соответственно и емкость в процессе разряда. Так же это позволяет подключать измерители импеданса по 4- проводной схеме. В данный держатель можно установить аккумуляторы от 21700 с защитой до ноля, то есть вплоть до тонких таблеток CR1632 толщиной 1,6мм

Куплено за свои.
При этом я покупал саму высокотоковую версию и просил продавца добавить один контакт для тонких аккумуляторов. На фото продавца в держателе и плюс и минус большого диаметра, что позволяет пропускать большие токи, но может мешать контакту при установке тонких аккумуляторов.

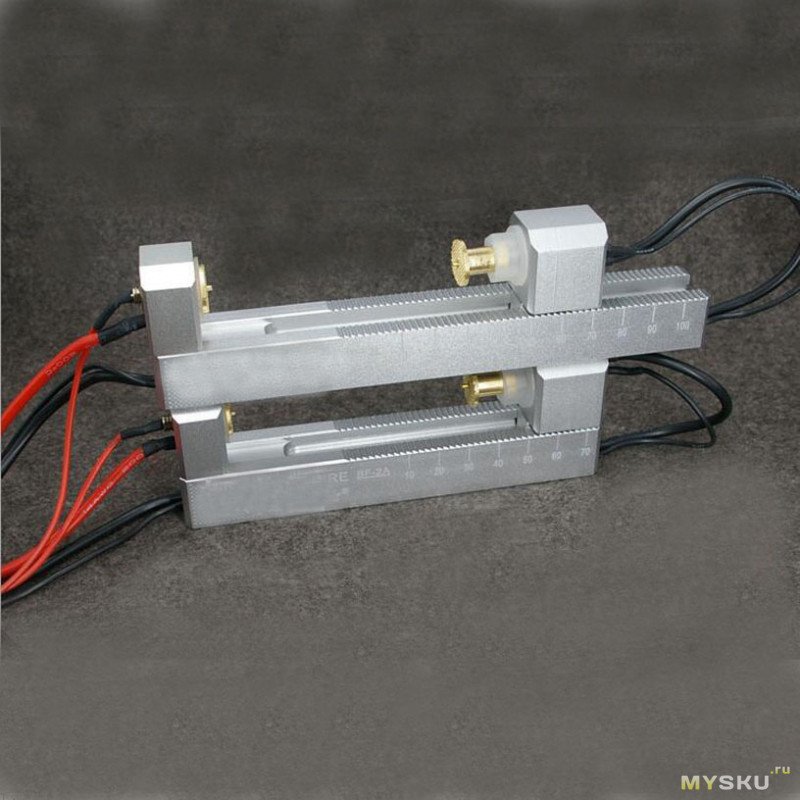

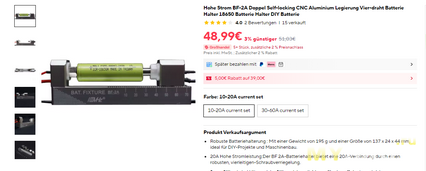

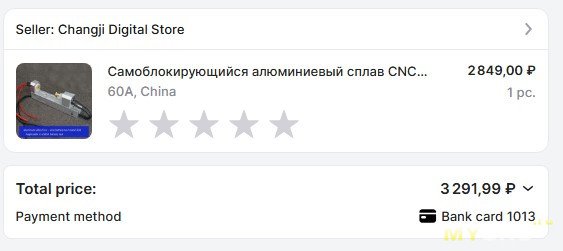

У продавца есть разные версии. Различия в длине, есть версия на 60 и на 70см. Я заказал на 70см.
И версии 15-60А отличаются диаметрами площадок для контактов аккумуляторов.

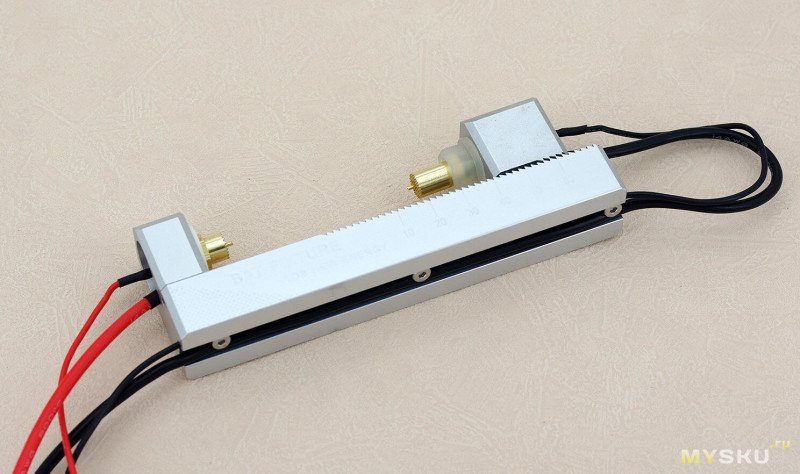

15А версия выглядит примерно так

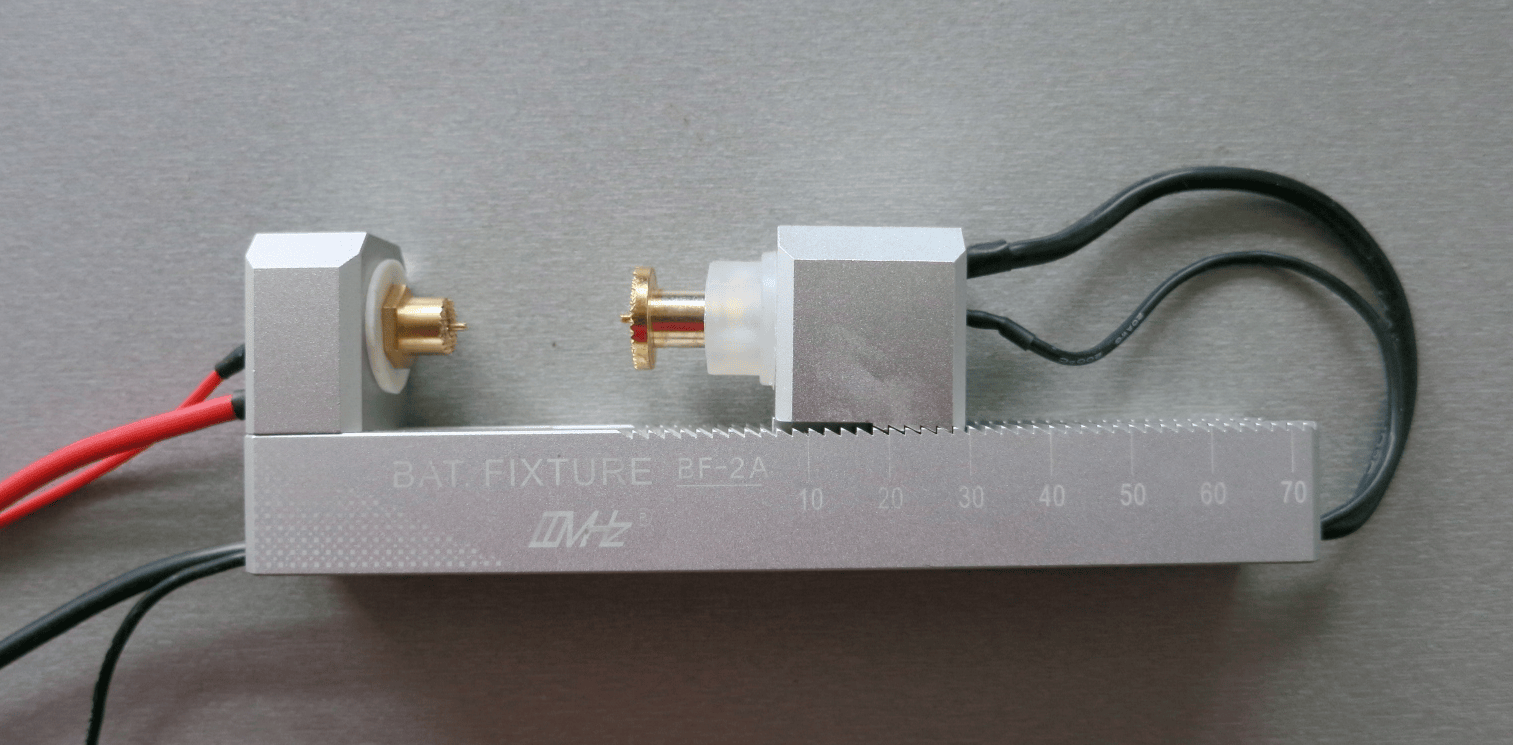

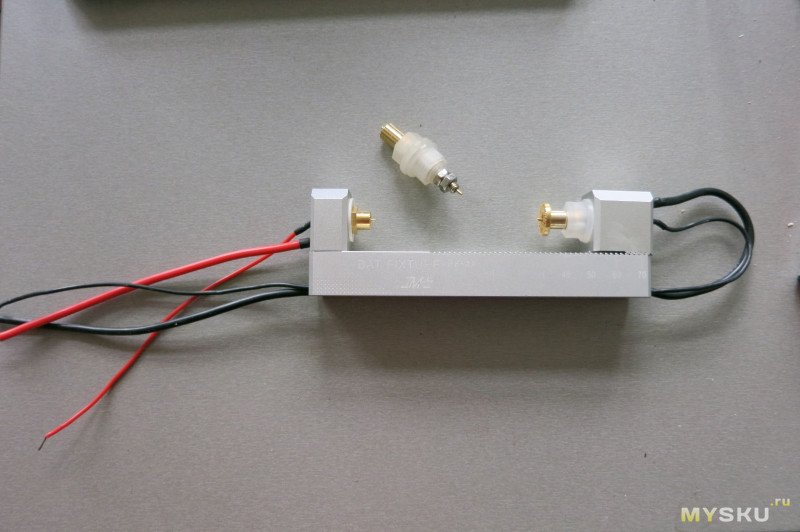

Но пришло не совсем то, что я хотел. Пришел держатель со сменным контактом.

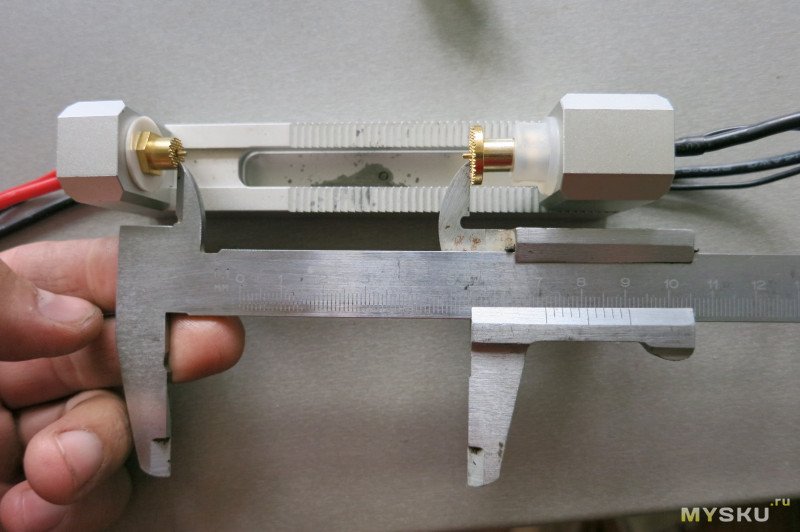

Максимальная длина в свободном состоянии 71мм, при этом еще есть 4-5мм расстояния, так как контакты пружинят.

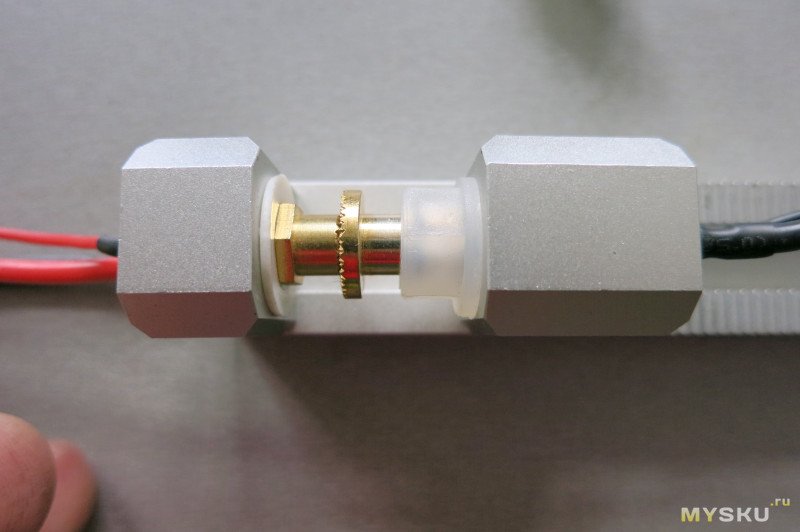

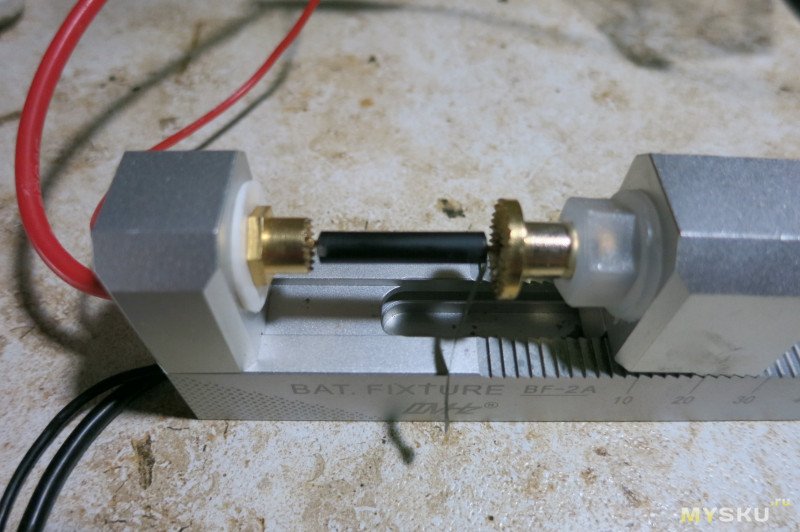

Минимальное расстояние ноль.

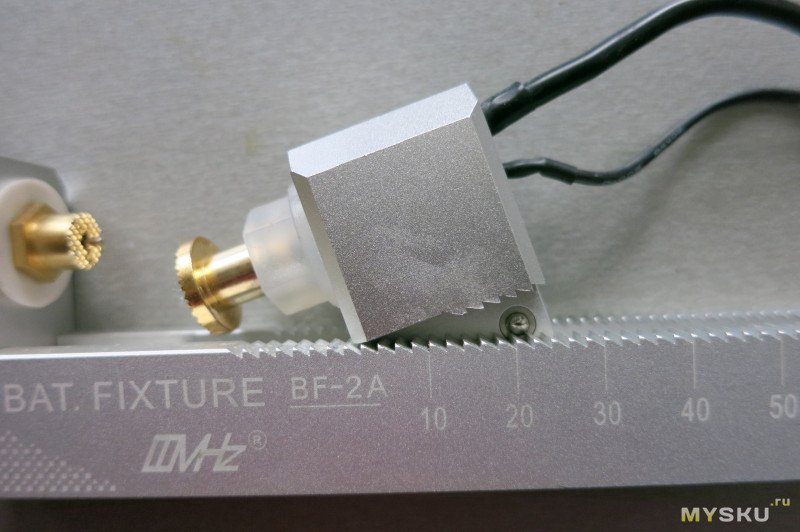

Чтоб поменять размер, нужно наклонить минусовую часть держателя вниз и двигать ее.
При этом уменьшать размер, сжимать аккумулятор можно и нужно без наклона минуса, минусовая часть просто едет по трещотке. Очень быстро и удобно.

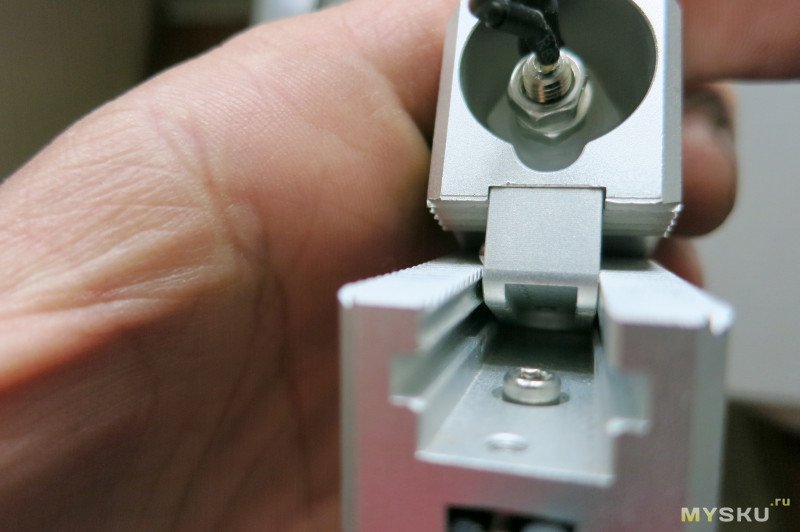

Как это работает? В основании минусовой части есть подпружиненный шарик
Он заходит в паз держателя и фиксирует минус.

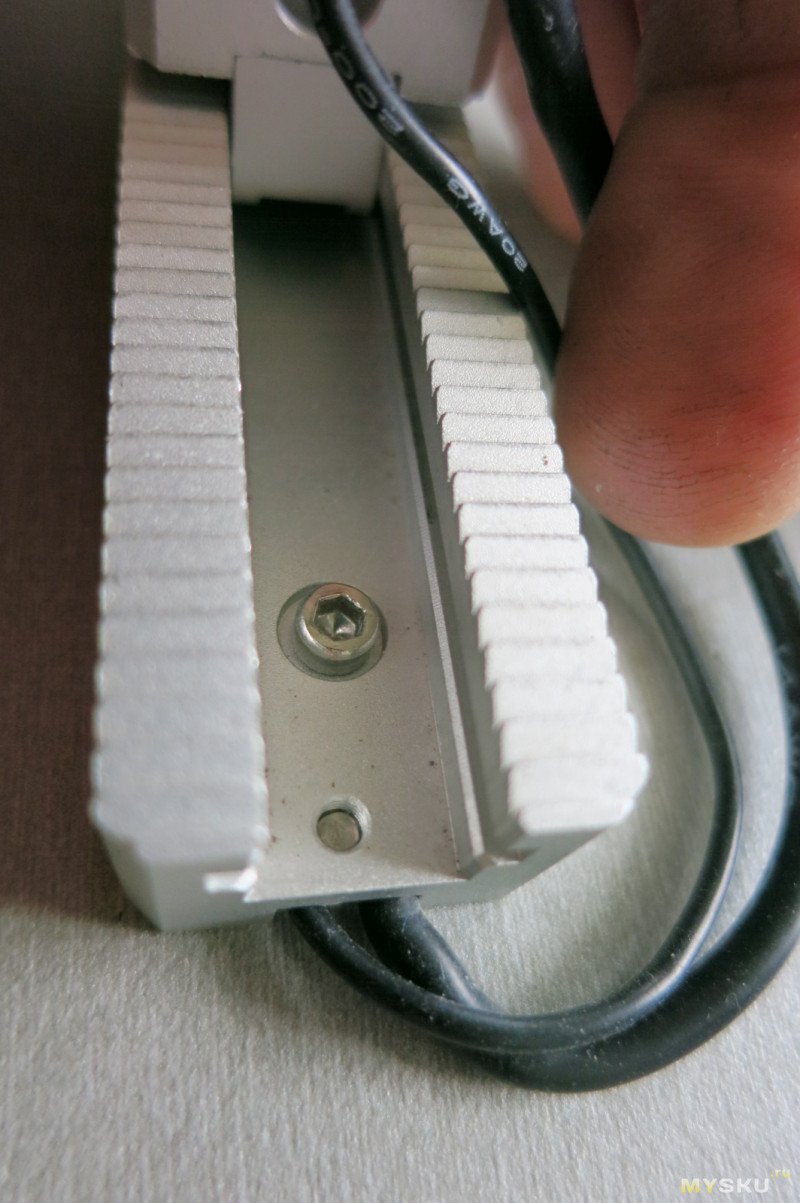

Чтоб минус не вылетел за границы салазок, его ограничивает винт

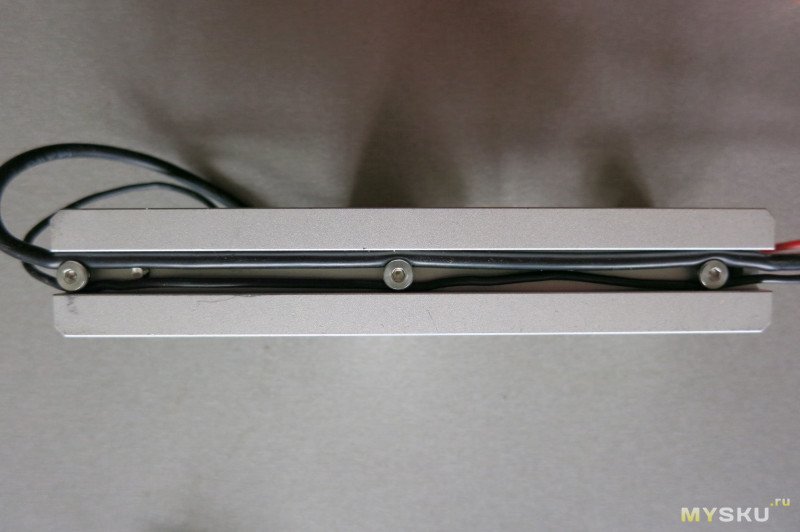

Такие же винты с обратной стороны держат провода

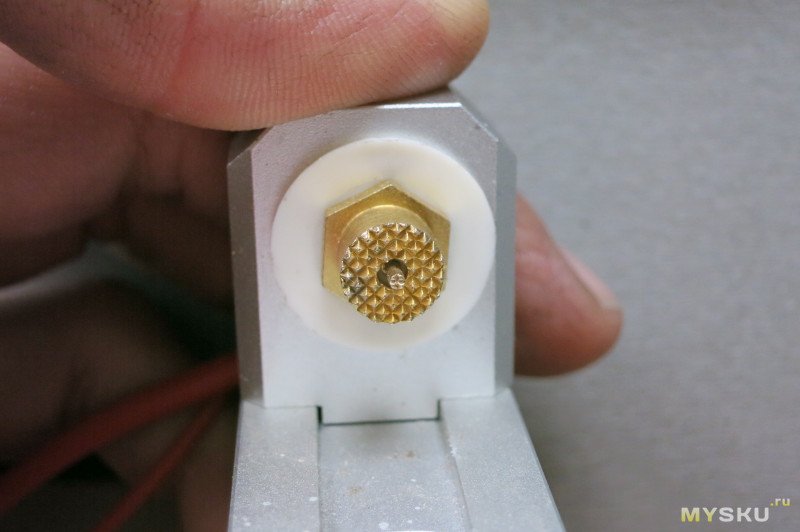

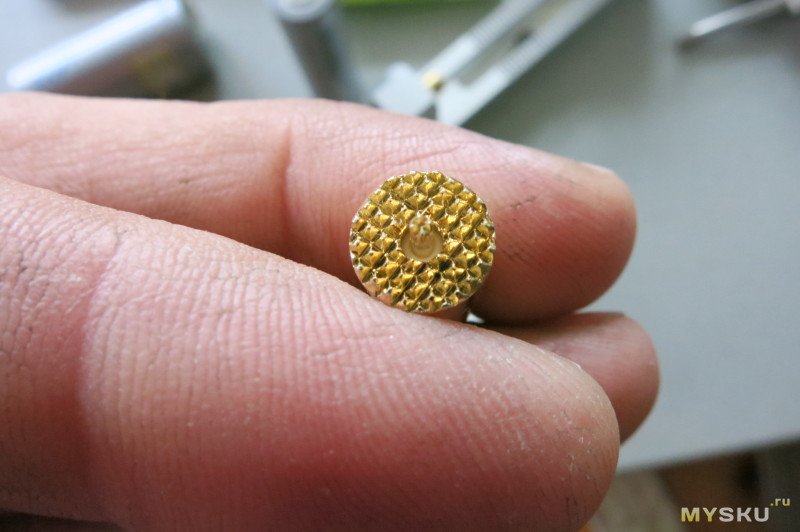

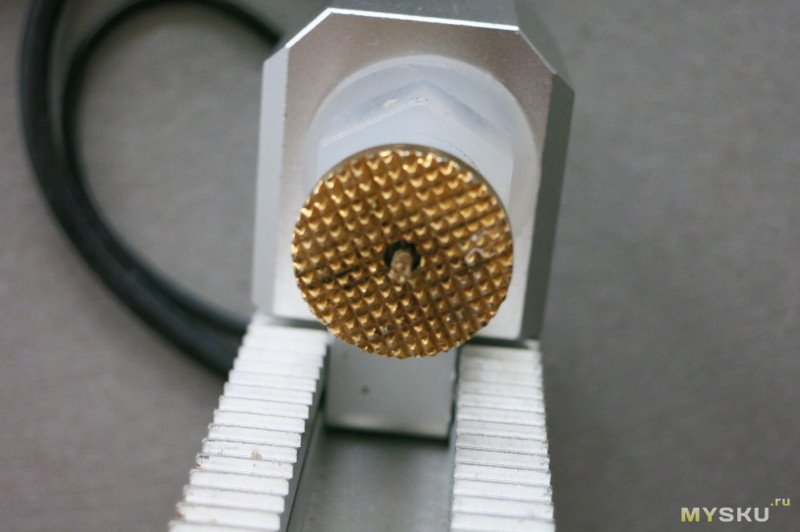

Плюсовой и минусовой контакты

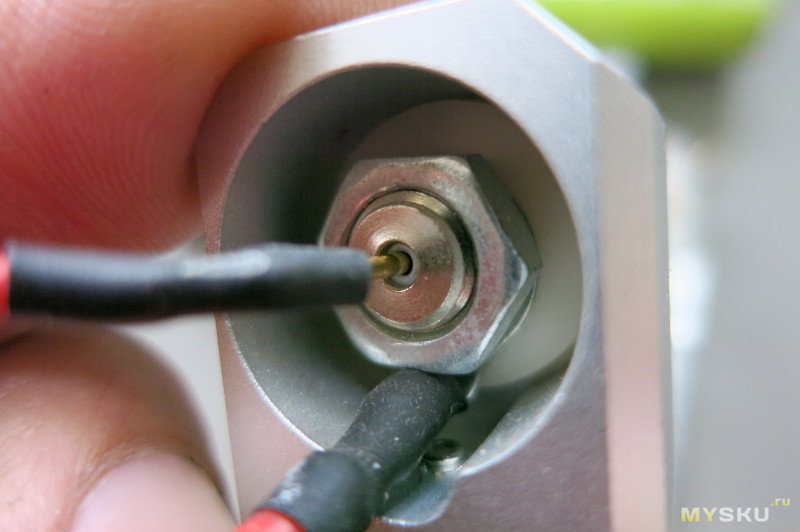

С обратной стороны они выглядят так

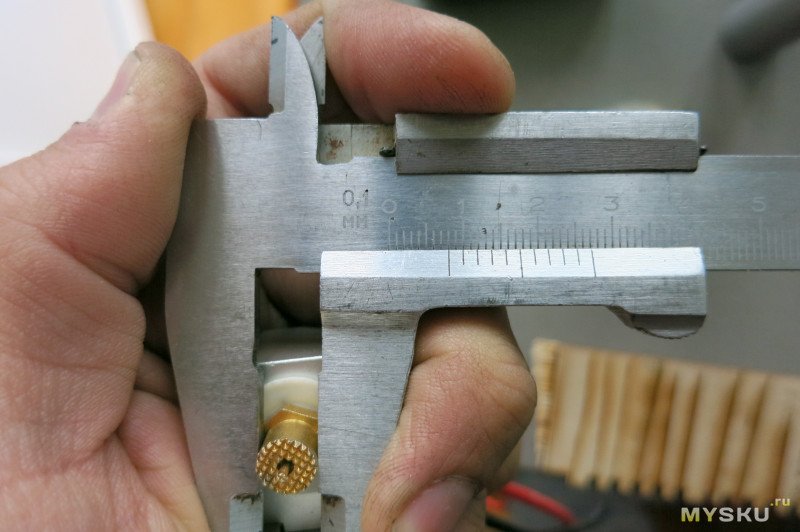

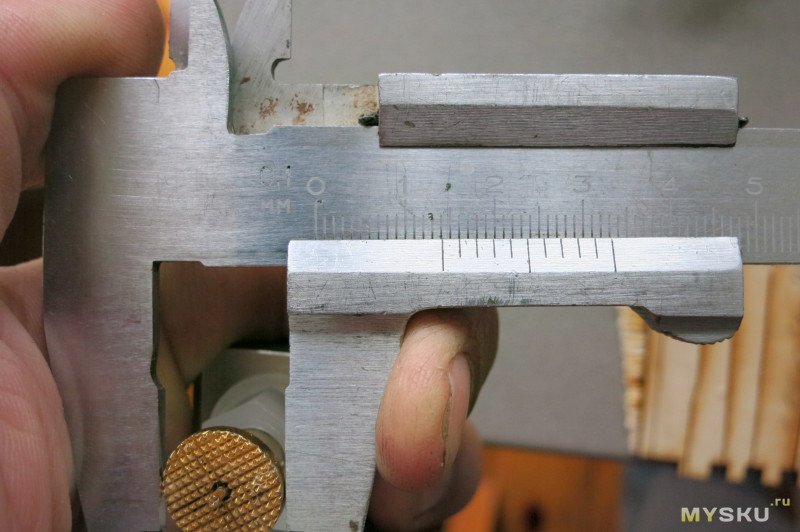

Диаметр плюса 8, минуса 14мм

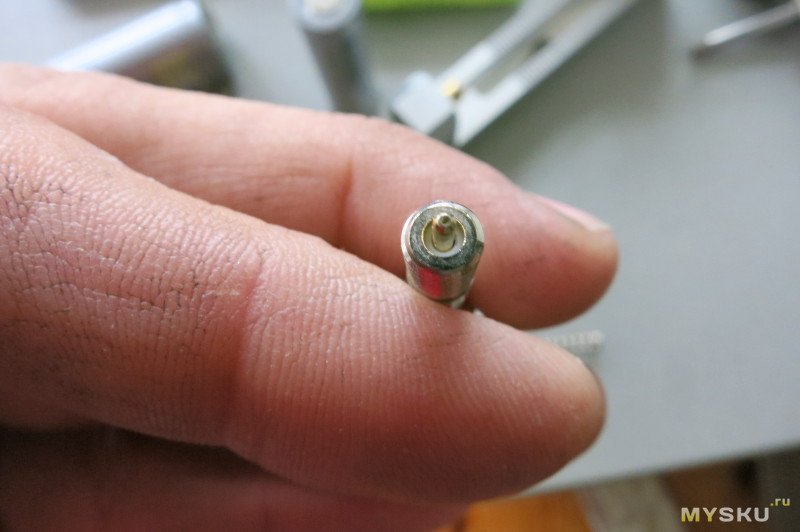

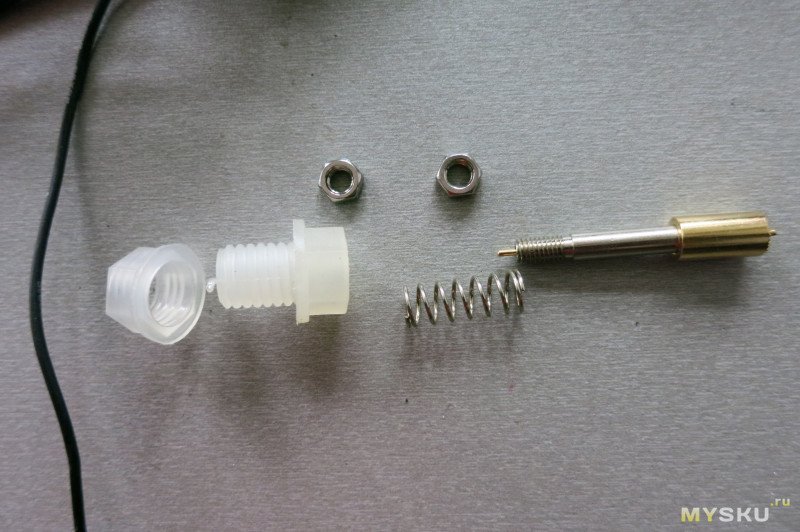

Разобрал сменный контакт. Подпружинен и большой токовый контакт и тонкий контакт измерения напряжения.
Внешний контакт отделен от внутреннего

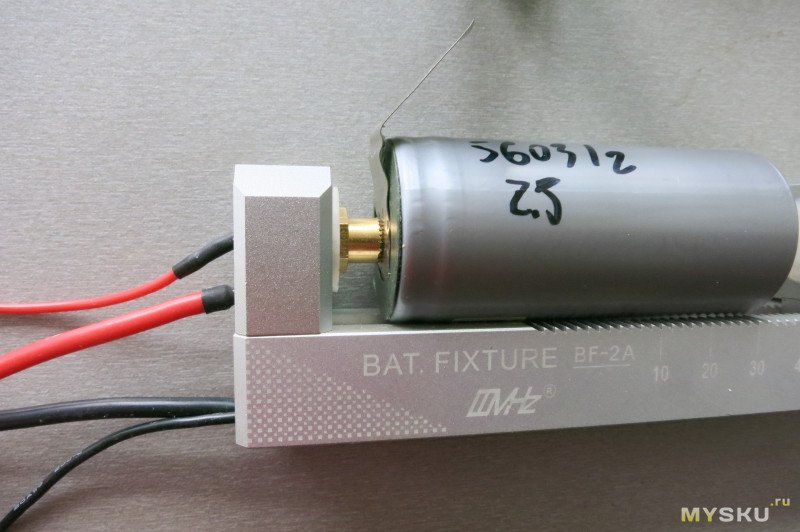

Хотя в описании написано, что можно ставить элементы 26750, но отлично входят 32700

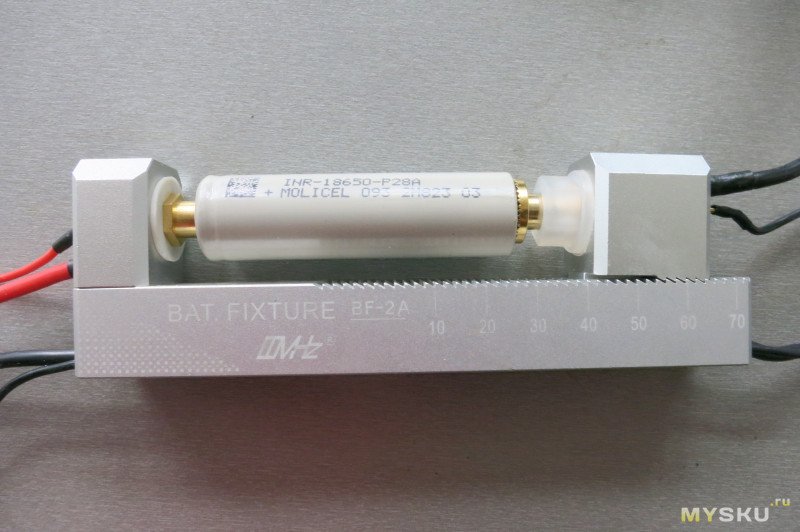

18650 без проблем

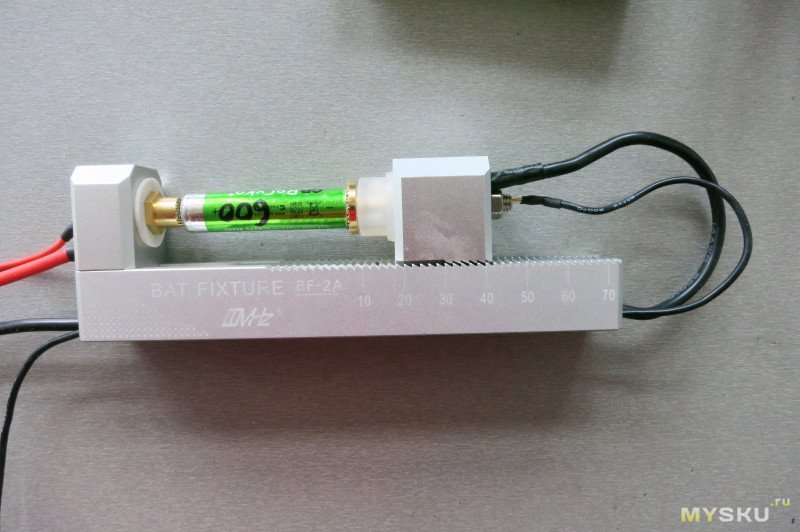

ААА тоже войдут
И даже мелкий аккумулятор от беспроводных наушников. Но, правда, он болтается на двух контактах

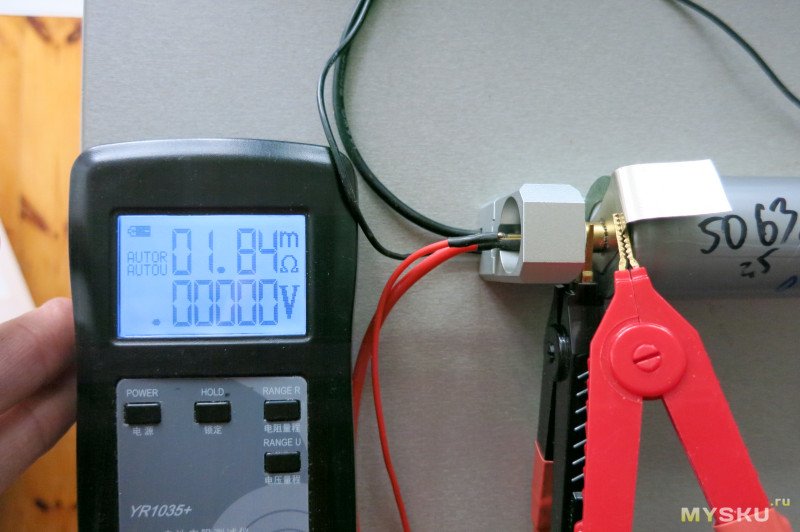

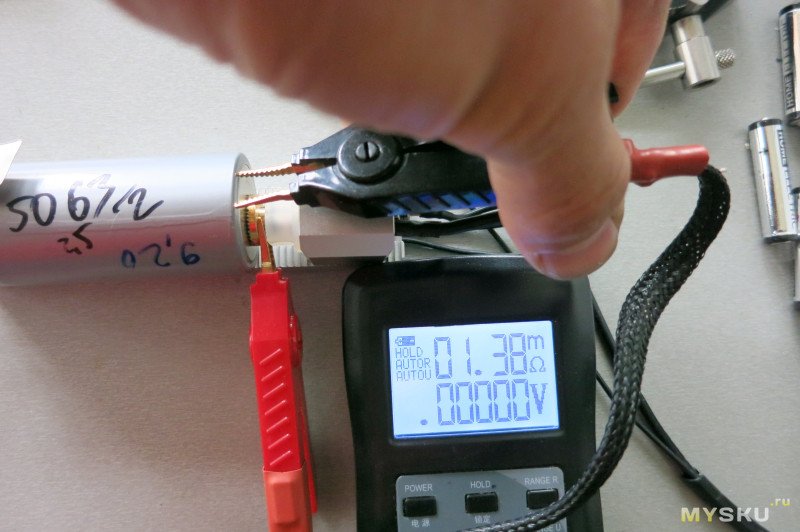

Проверил сопротивление плюса и минуса. Около 1.5мОм.

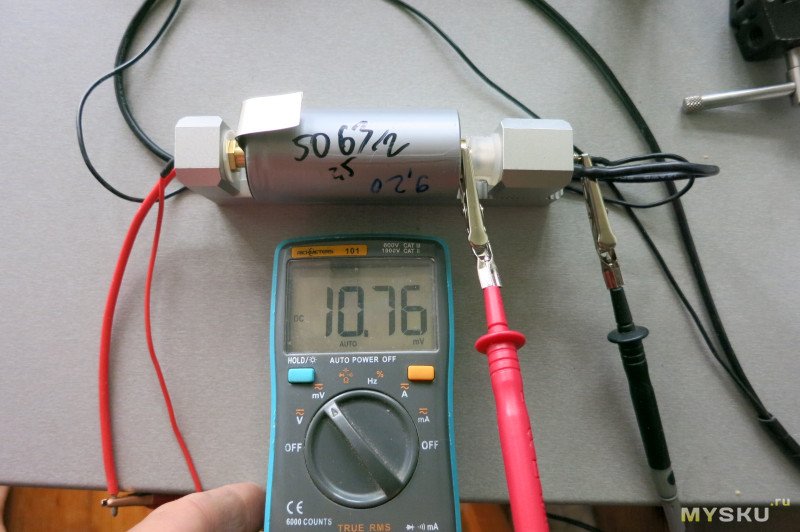

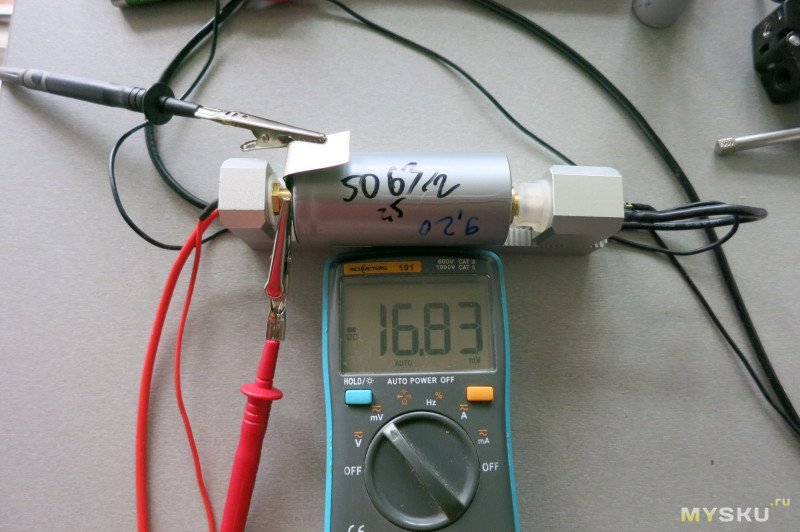

Дал ток 10А. У этого элемента на плюс наварена пластина, удобно измерить падение напряжения между контактом и плюсом — около 15мВ.
На минусе падение чуть меньше, на нем и площадь контакта больше
Поставил ток 20А, больше мое зарядное-разрядное EBC-A20 не может.

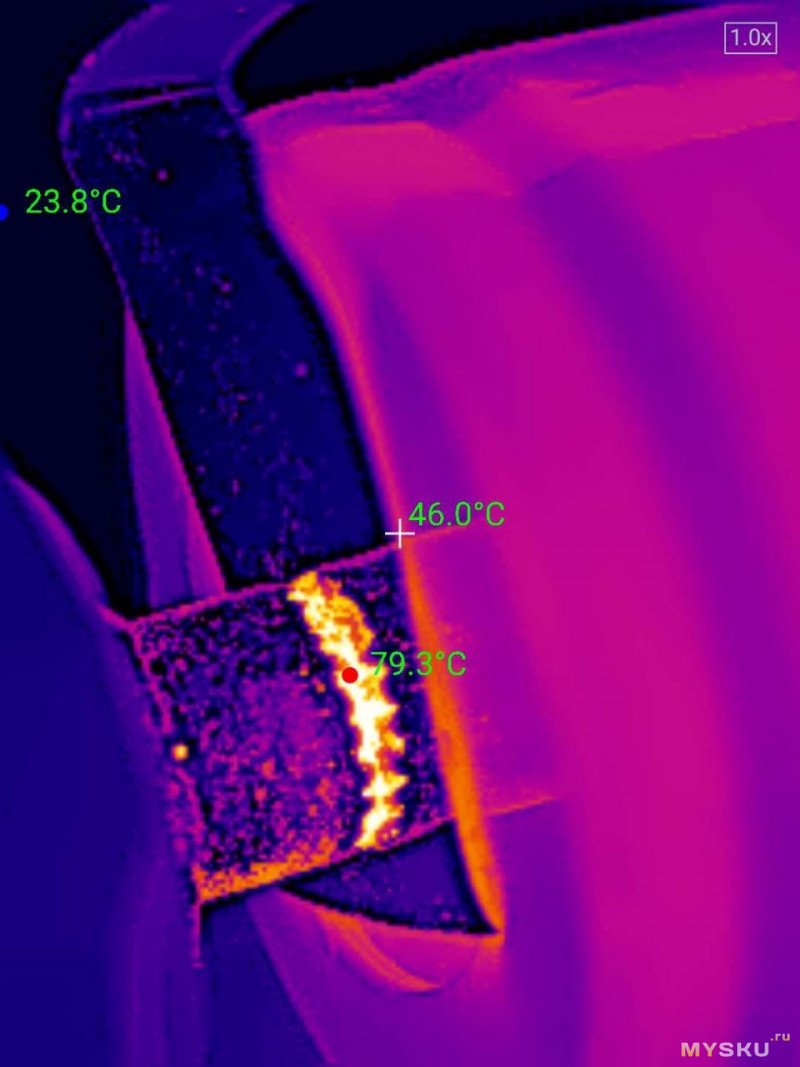

Посмотрел тепловизором, плюс разогревается до 80 градусов

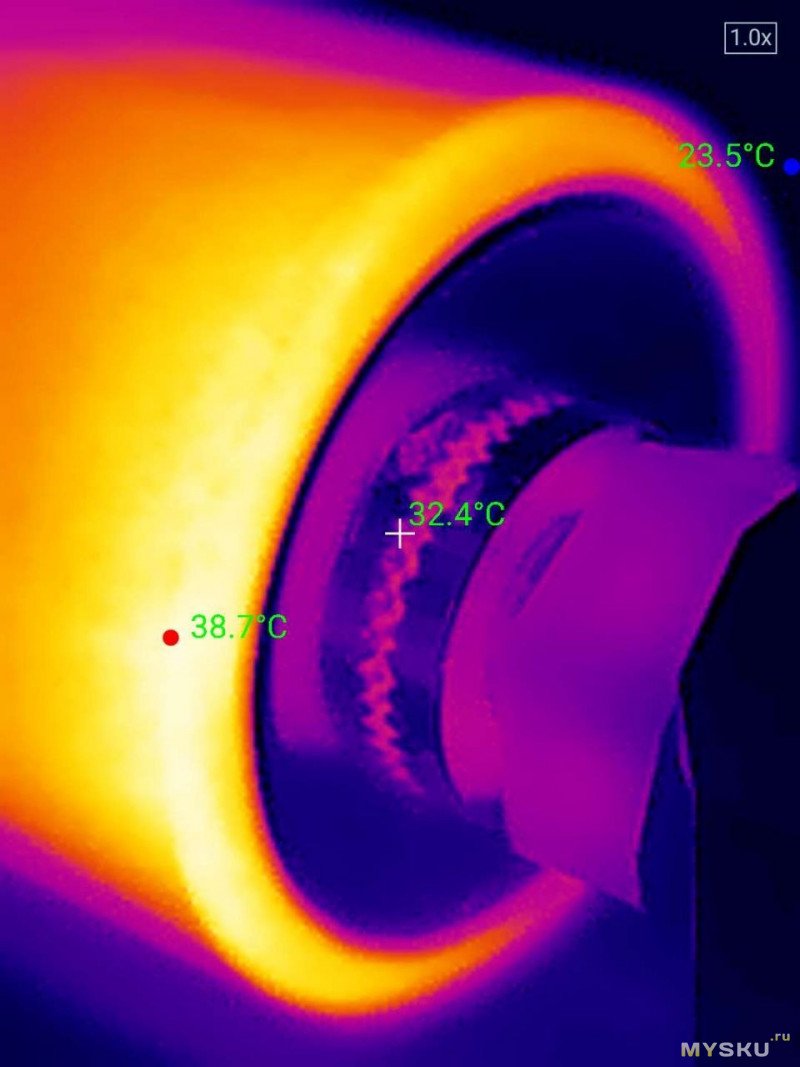

Минус при этом чуть теплый, аккумулятор горячее
Поставил аккум 21700, ток 20А

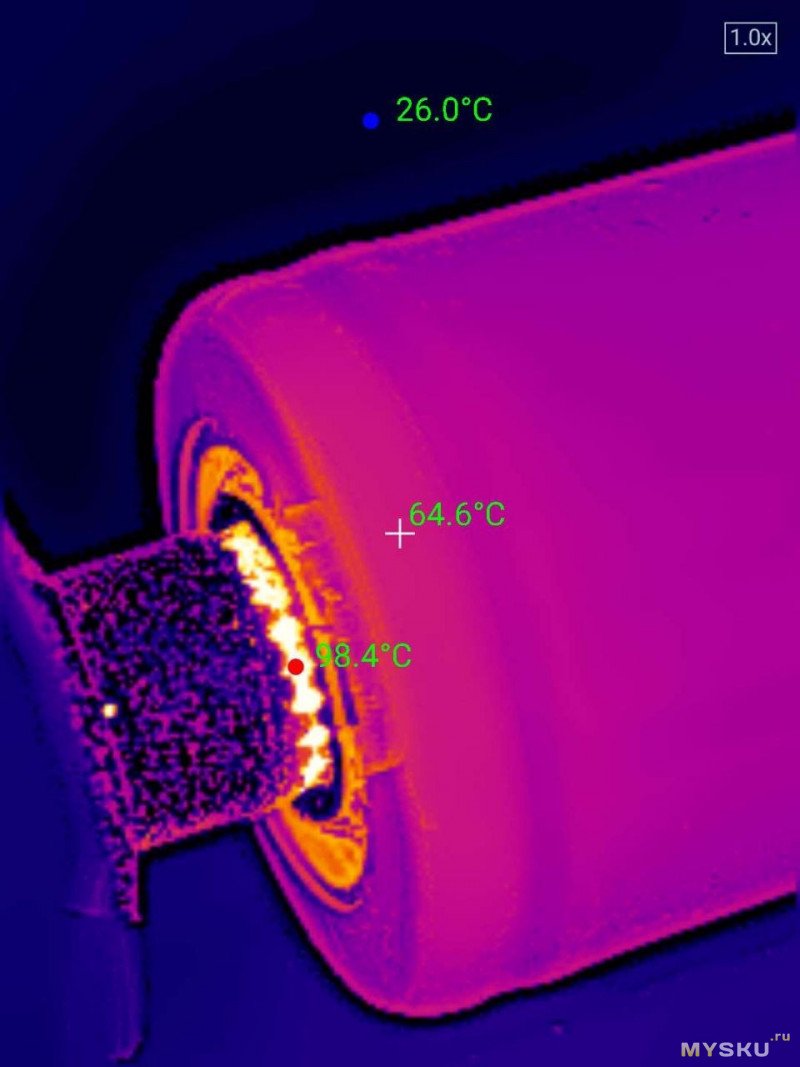

Плюс почти 100 градусов.

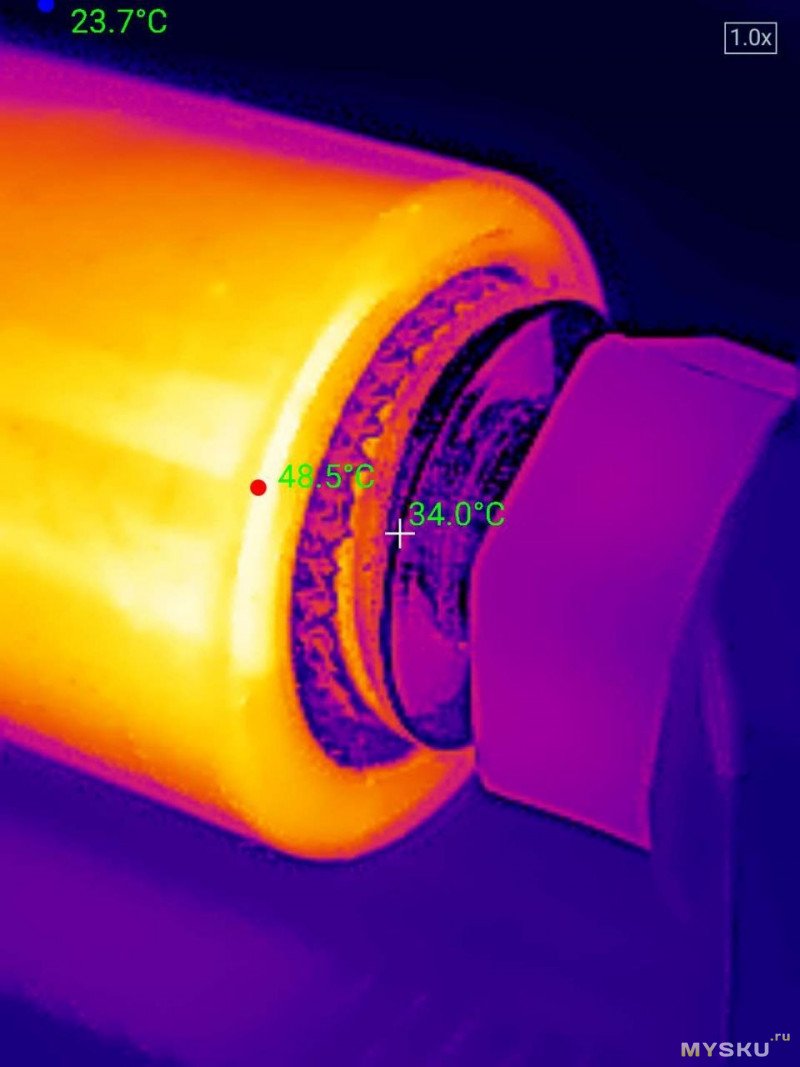

Минус еле теплый, 34 градуса. Тушка аккумулятора горячее — 48С.

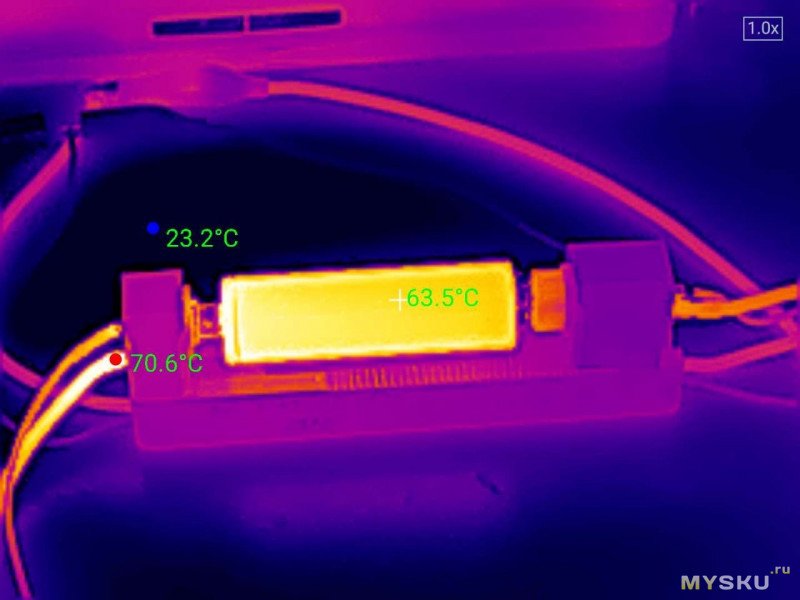

Весь аккум и провода — аккум 63С

То есть тонкие 8мм контакты подходят для токов 15-20А. 14мм контакты подходят для больших токов.
При этом у 32700 диаметр плюса около 14мм, как раз для таких толстых контактов. У 21700 плюс 8мм, у 18650 7мм. Опять если учесть что часть минуса 18650 закрыта термоусадкой, то туда бы подошел контакт 12мм, а такого нет. У 21700 все нормально — на минусе есть около 15мм места для контакта.
Опять же если у аккумулятора 1850 плоский плюс, то большой 14мм контакт может замкнуть центральную плюсовую часть на корпус. По хорошему нужно иметь несколько контактов под разные торцы аккмуляторов или даже разные держатели с разными контактами.
