Коаксиальные контакты для тестирования батарей типа 18650 и др
- Цена: 4BYN за комплект (с доставкой и НДС вышло 7BYN или $2.3)
- Перейти в магазин
Приобретая прибор для измерения внутреннего сопротивления аккумуляторов (YR1035+) я совершил непростительную ошибку, и взял его без держателя для аккумуляторов типа 18650 и подобных. Щупы Кельвина сделать не проблема (и это обычно сильно дешевле чем купить готовые), а вот с держателем аккумуляторов как-то не задалось — то цена неадекватная, то конструкция, то еще чего. И сами контакты почему-то стоили тоже неадекватно дорого, и тут я внезапно нашел их по вменяемой цене — ну и не смог пройти мимо. Чтож, будем разрабатывать свой держатель аккумуляторов.
Итак, контакты.

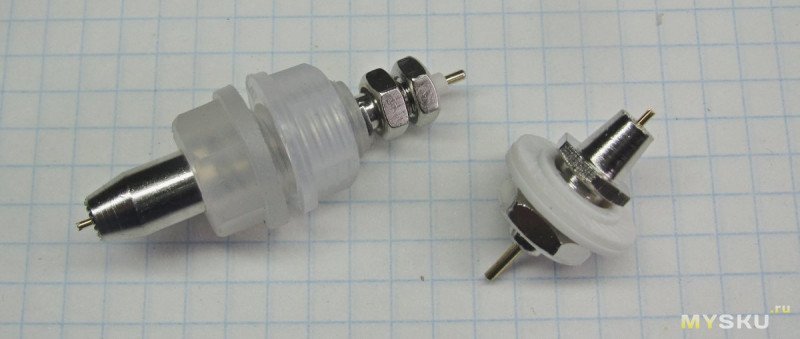

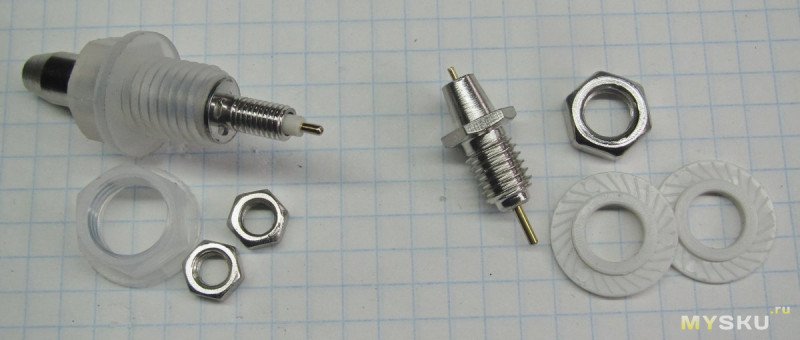

Внешний вид в сборе и в разборе

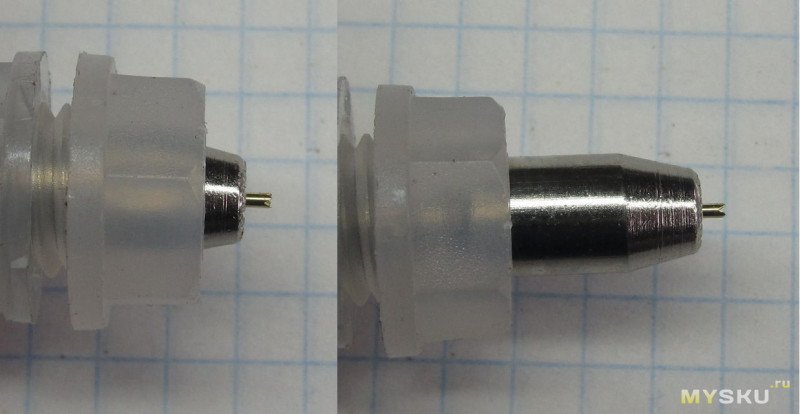

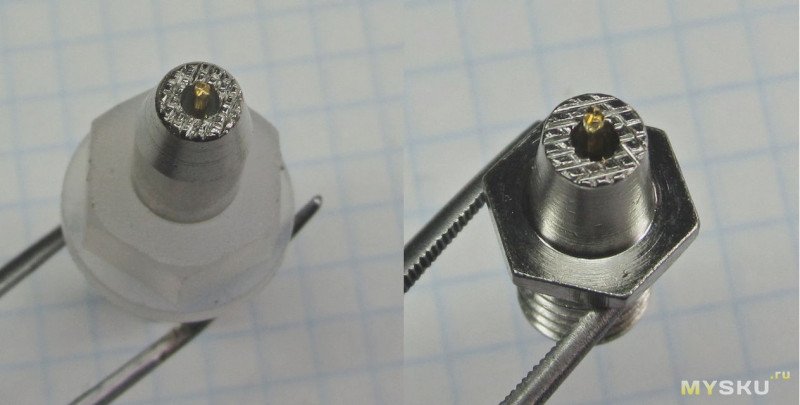

контактные части ближе
один из контактов имеет подпружиненную не только среднюю но и наружную часть, в второго подпружинен только центральный штырёк

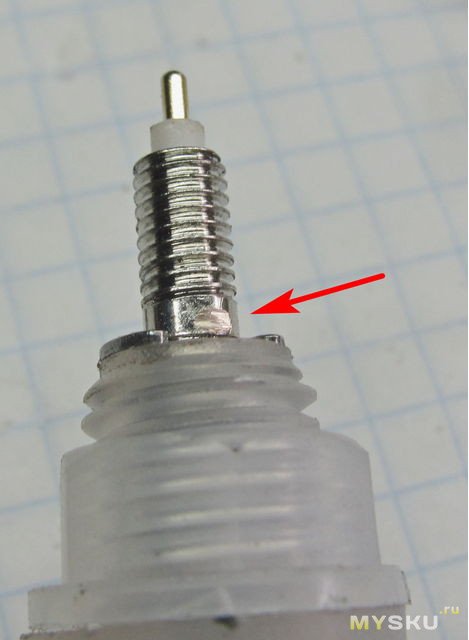

Магнитятся только гайки, под покрытием «желтый» металл

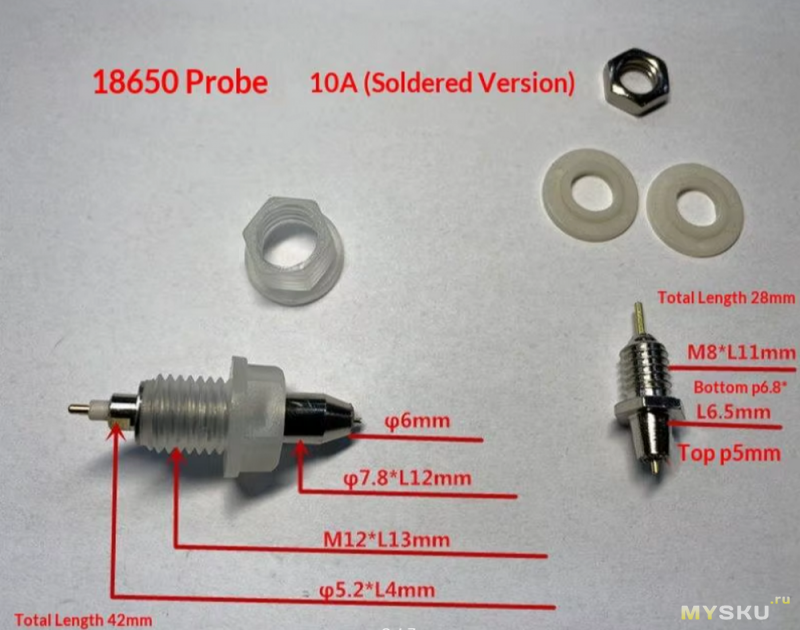

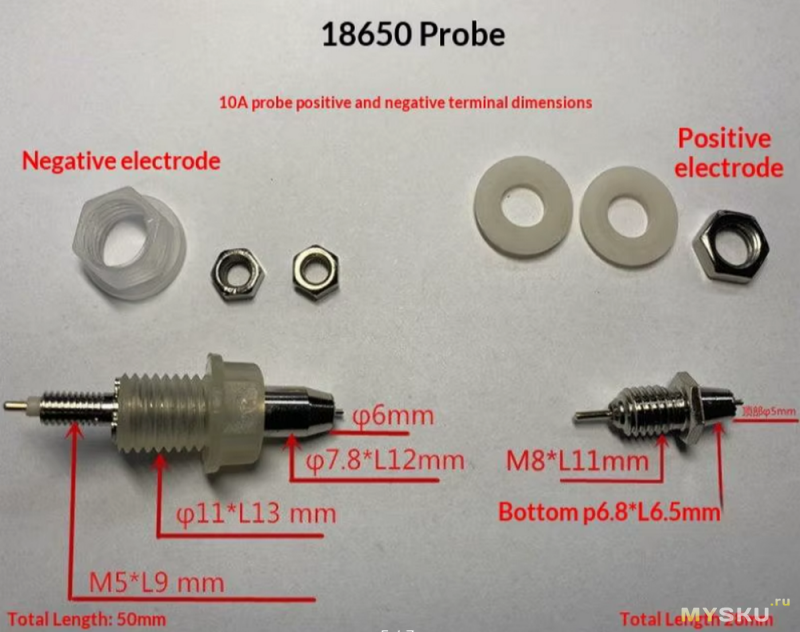

Вообще, в лоте минусовые подпружиненные контакты двух видов — под пайку и под кольцеобразную клемму М5. Я выбрал второй вариант, а нужно было наверно всё же первый, под пайку. Чертежи из лота:

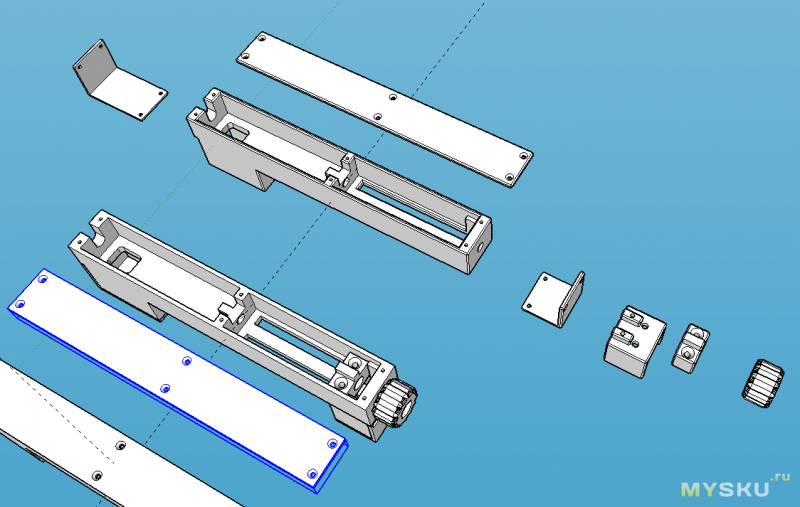

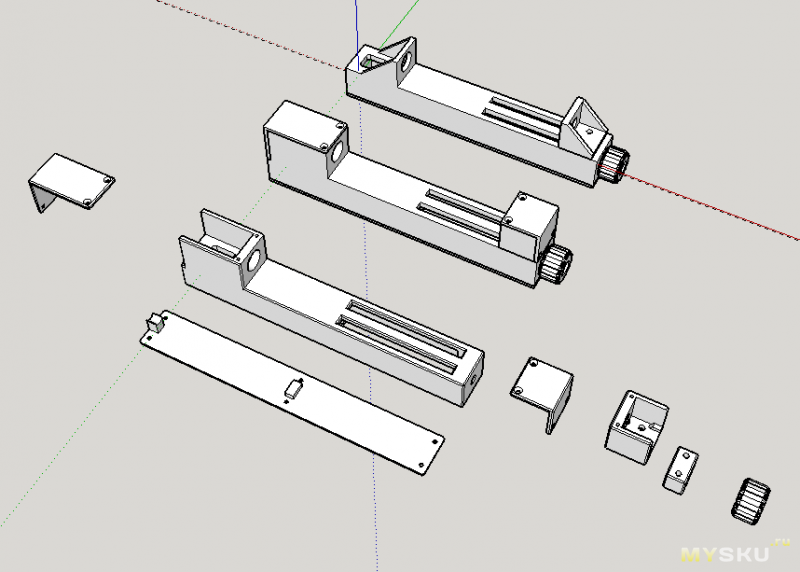

Далее берем в руки скетчап. Идея в том, чтобы можно было при необходимости вставлять батарейки разных типоразмеров, грубо регулируя размер вручную, а дальше уже подпружиненные контакты должны сделать своё дело.

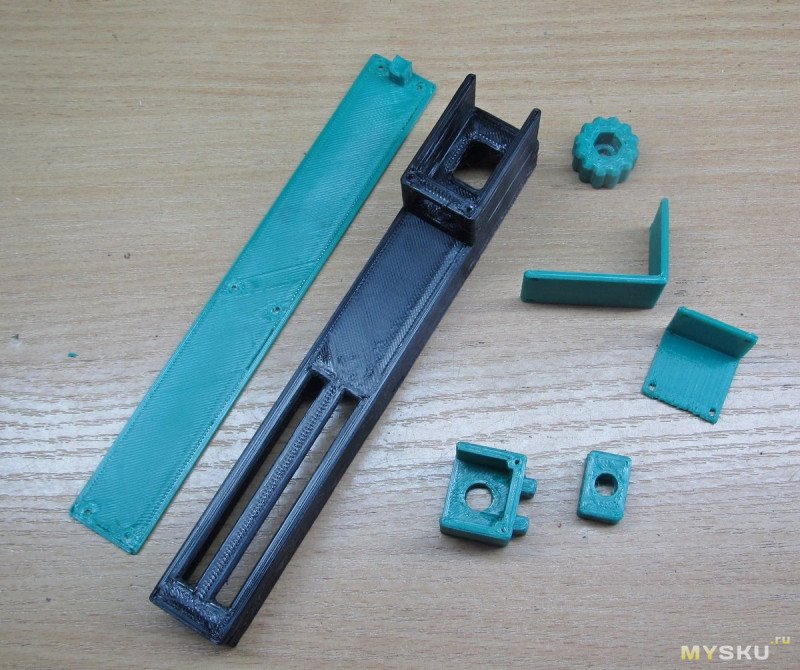

и печатаем что-то такое

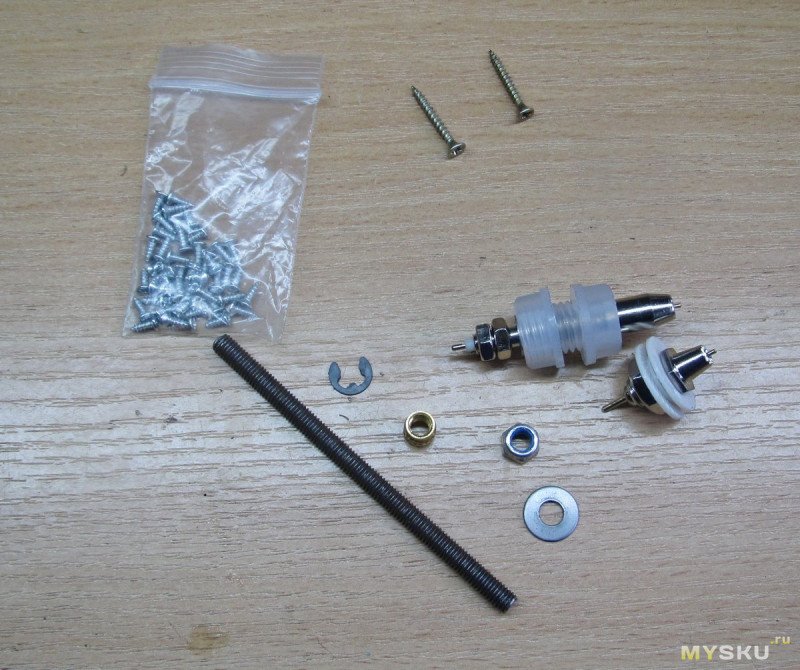

Для сборки нам потребуются также резьба М5 длиной где-то 95мм, шайба М5, стопор с внутренним диаметром 4.5мм, самоконтрящаяся гайка М5, резьбова вставка М5, десяток шурупов/саморезов 2мм диаметра и 6мм длиной под потай, пару шурупов/саморезов 2.5х18 под потай, вышеописанные контакты для батареи, круглые клеммы под М5 и М8, провода и разъем XS10 для подключения к прибору. Разъём я описывал тут, ссылка уже протухла. Кабель с 4 проводами в общем экране наружным диаметром порядка 5-6мм я нашел в закромах.
В данном случае я не ставил цель грузить батарею большими токами, нужно просто удобно ставить/снимать аккумуляторы.

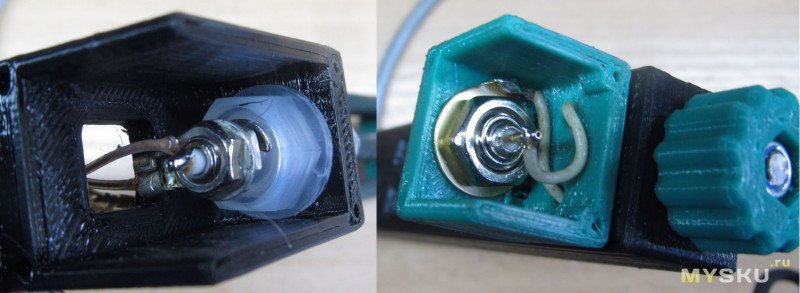

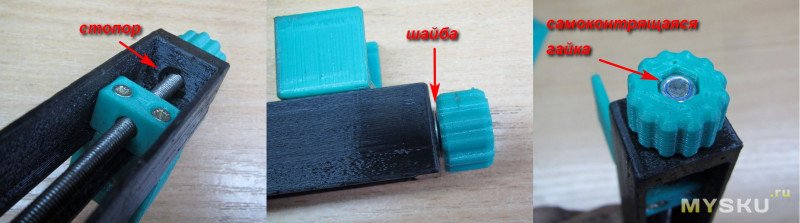

Собираем

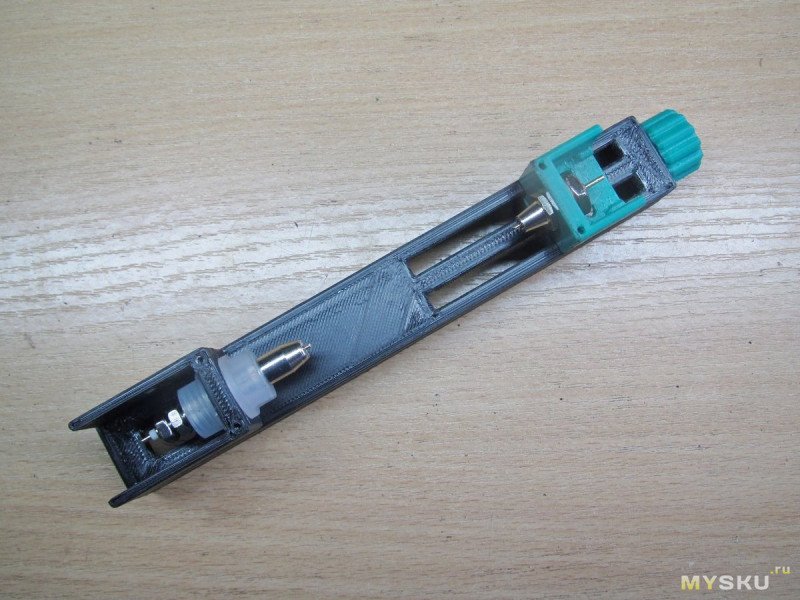

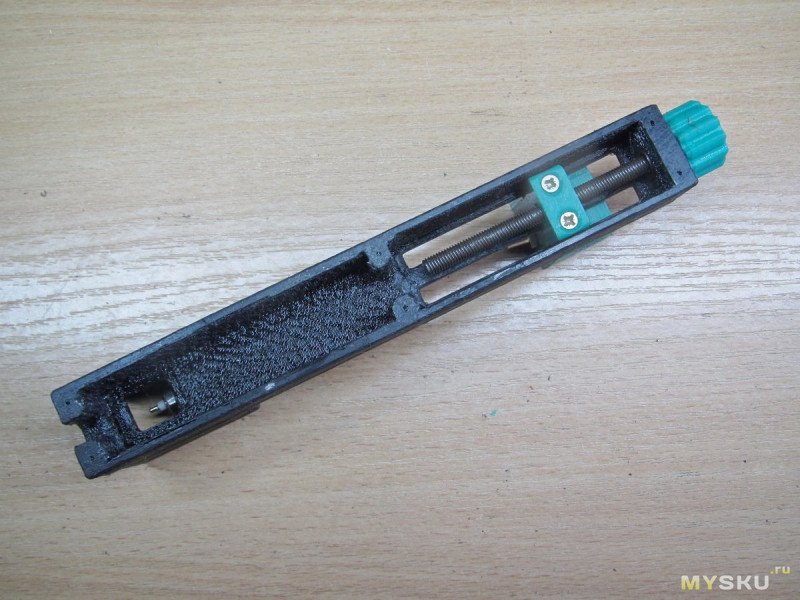

Механика готова

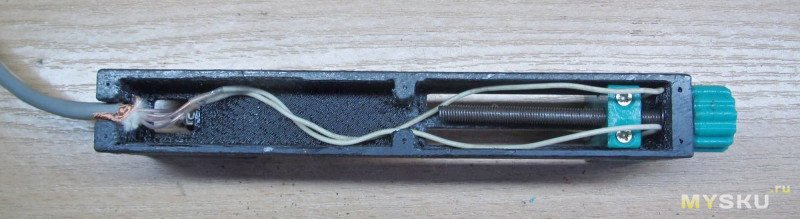

Провода

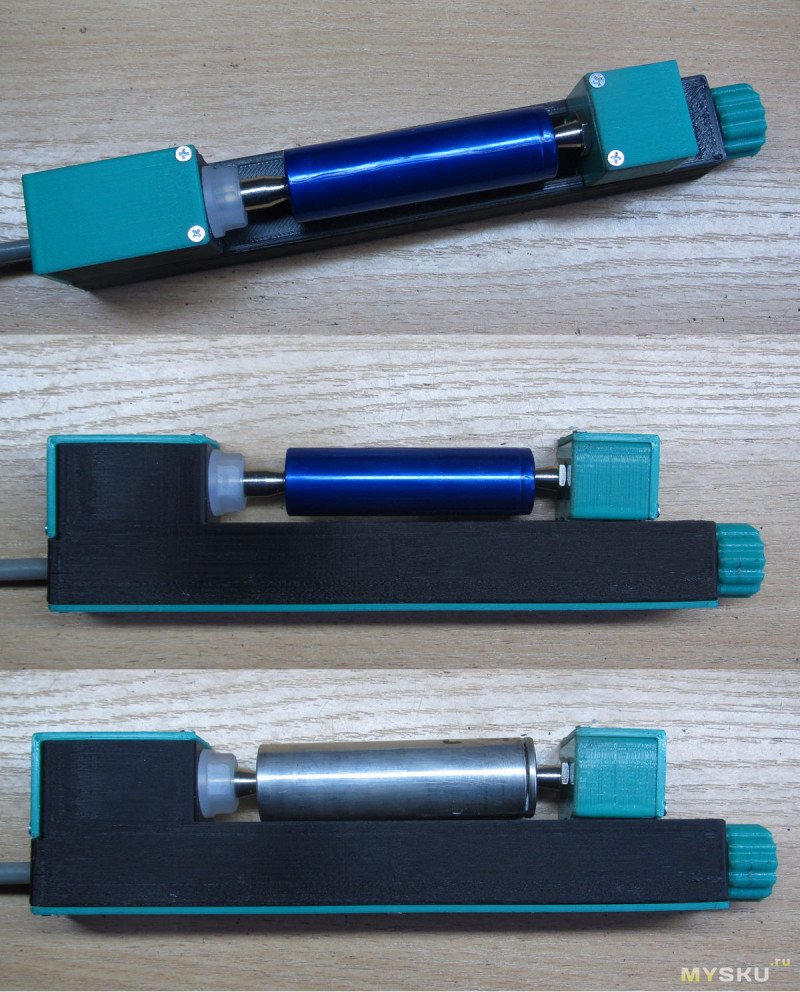

Всё, можно закрывать крышки и проверять в работе. Как и предполагалось, 18650 и 21700 отлично помещаются без дополнительной регулровки

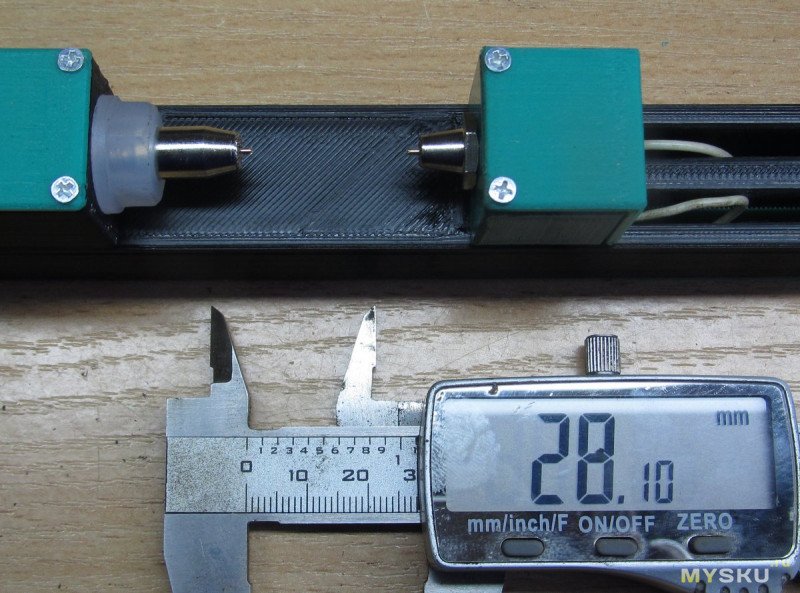

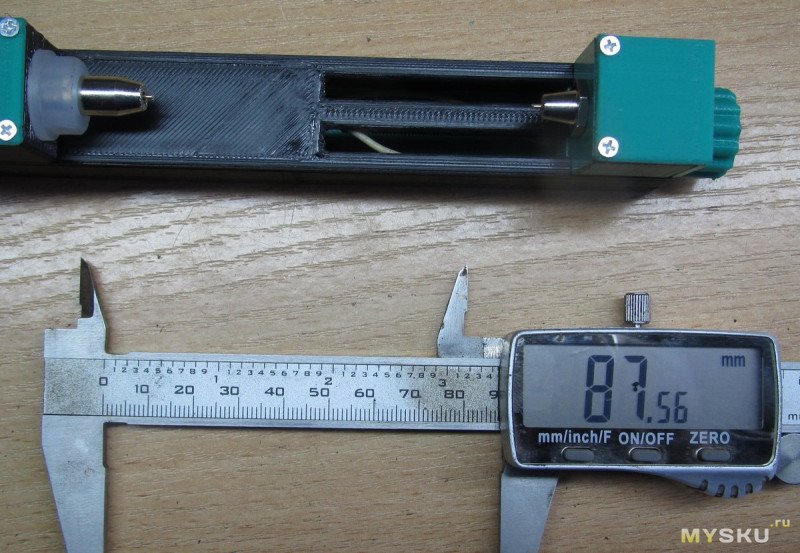

а вообще диапазон примерно такой

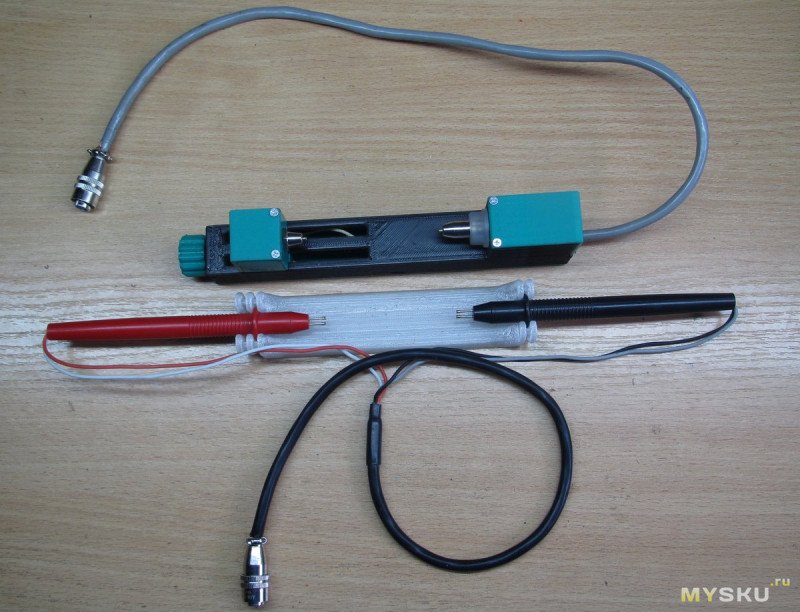

Ну и в сравнении с печатным держателем на основе штатных щупов
Как видим, при том что моя конструкция получилась весьма немаленькой — предыдущая версия еще более громоздкая и сильно менее удобная.
Для тех кто решит повторить — файло тут
там и stl и скетчаповский исходник, ну и естественно там уже немного подправленная версия, впрочем, и исходная которую я печатал для себя получилась с первого раза.
Итак, контакты.
Внешний вид в сборе и в разборе
контактные части ближе
один из контактов имеет подпружиненную не только среднюю но и наружную часть, в второго подпружинен только центральный штырёк
Магнитятся только гайки, под покрытием «желтый» металл
Вообще, в лоте минусовые подпружиненные контакты двух видов — под пайку и под кольцеобразную клемму М5. Я выбрал второй вариант, а нужно было наверно всё же первый, под пайку. Чертежи из лота:
Далее берем в руки скетчап. Идея в том, чтобы можно было при необходимости вставлять батарейки разных типоразмеров, грубо регулируя размер вручную, а дальше уже подпружиненные контакты должны сделать своё дело.
и печатаем что-то такое
Для сборки нам потребуются также резьба М5 длиной где-то 95мм, шайба М5, стопор с внутренним диаметром 4.5мм, самоконтрящаяся гайка М5, резьбова вставка М5, десяток шурупов/саморезов 2мм диаметра и 6мм длиной под потай, пару шурупов/саморезов 2.5х18 под потай, вышеописанные контакты для батареи, круглые клеммы под М5 и М8, провода и разъем XS10 для подключения к прибору. Разъём я описывал тут, ссылка уже протухла. Кабель с 4 проводами в общем экране наружным диаметром порядка 5-6мм я нашел в закромах.
В данном случае я не ставил цель грузить батарею большими токами, нужно просто удобно ставить/снимать аккумуляторы.
Собираем
Механика готова
Провода
Всё, можно закрывать крышки и проверять в работе. Как и предполагалось, 18650 и 21700 отлично помещаются без дополнительной регулровки
а вообще диапазон примерно такой
Ну и в сравнении с печатным держателем на основе штатных щупов
Как видим, при том что моя конструкция получилась весьма немаленькой — предыдущая версия еще более громоздкая и сильно менее удобная.
Для тех кто решит повторить — файло тут
там и stl и скетчаповский исходник, ну и естественно там уже немного подправленная версия, впрочем, и исходная которую я печатал для себя получилась с первого раза.
