Видеоглазок с wifi xm-совместимый

При наличии пары дверей (оригинальная оргалитовая и внешняя железная) обычный оптический глазок нефункционален. Видеоглазки бывают разных видов — начиная от аналоговых камер формирующих стандартный композитный видеосигнал, и завершая упакованными в тот же размер ip-камерами с различным программными интерфейсами, эти поддерживается мобильными приложениями xmeye [pro]/icsee, но есть подобные для v380, smartlife итп
Коробку приехала помятая, но хитрые китайцы упаковали в нее вторую с зазором:
Комплект — сам видеоглазок, бп с заявленными 5В*2А с usb-a разьемом, кабель A-C, жилы — только питание, длиной в 2 метра включая разьемы и сопротивлением в 1 Ом.

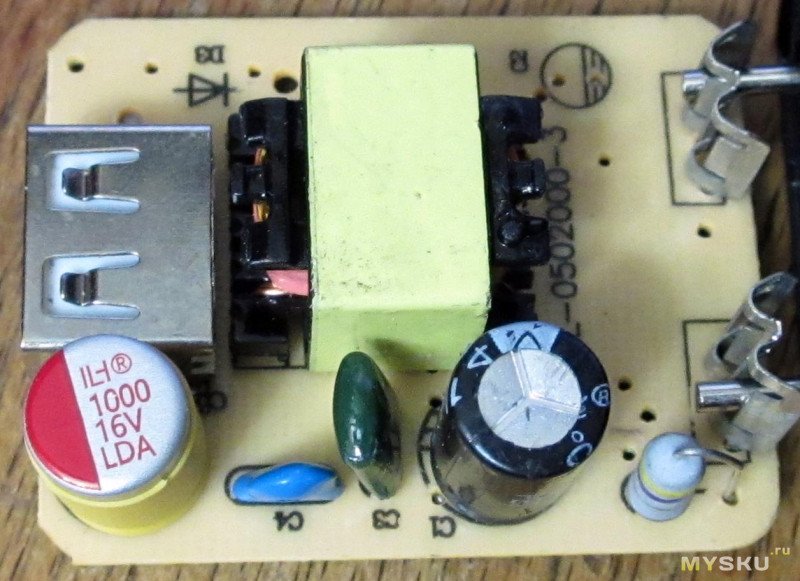

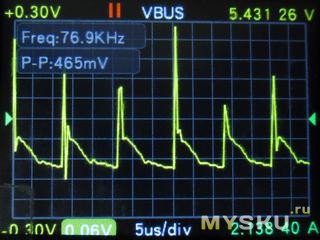

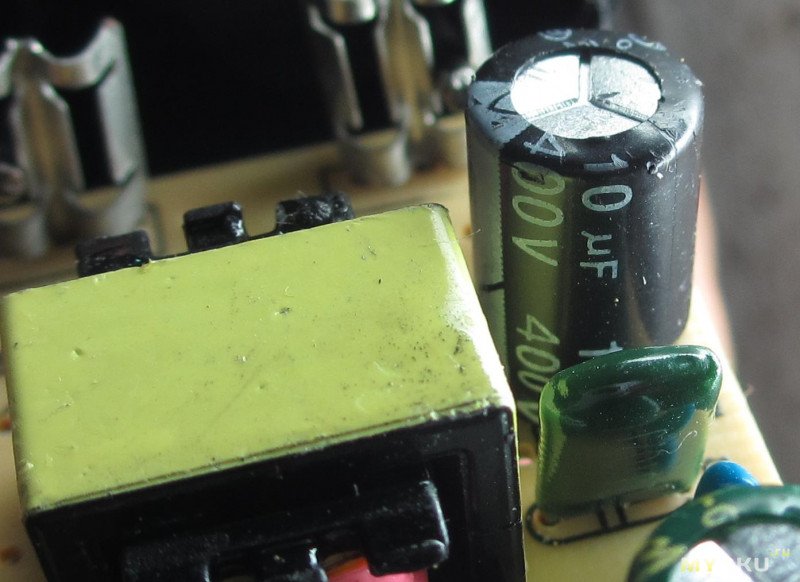

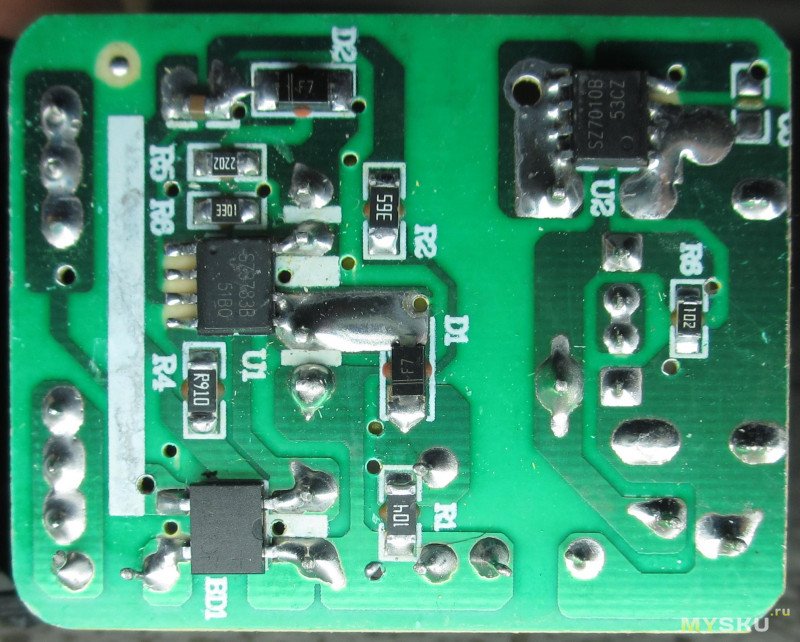

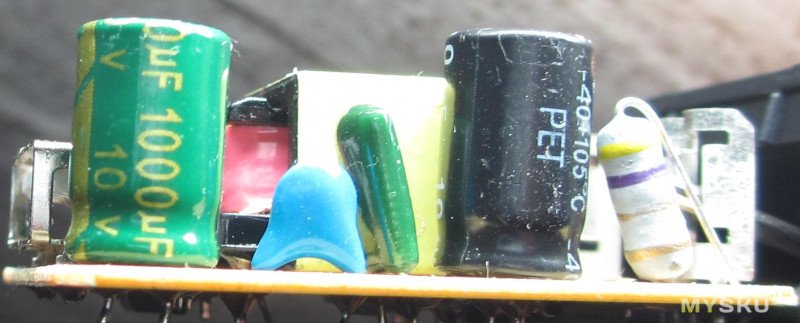

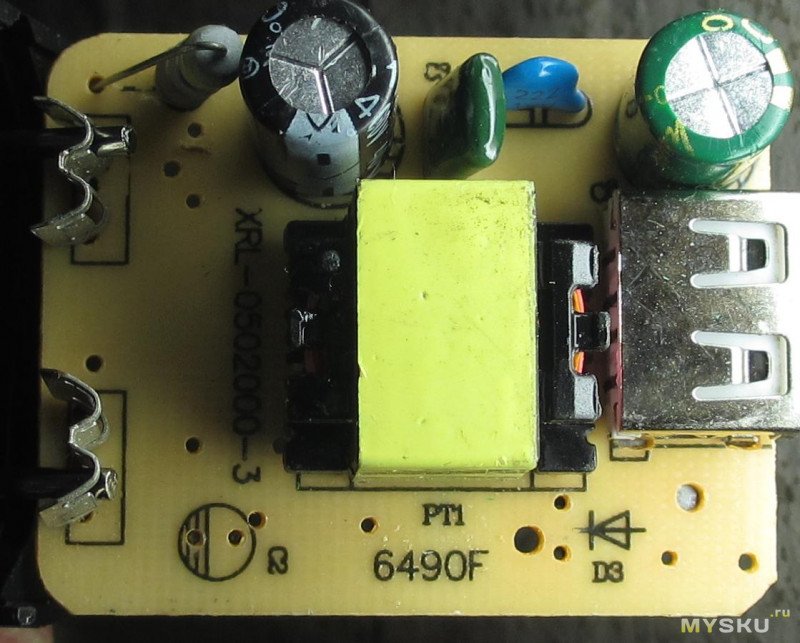

БП слегка удивил — до этого все бп от мелких ptz камер несмотря на заявленные 2А сдавались при 1.2А.Этот же отдает 2.1А, пульсации высокие, но работать камере это как будто не мешает.Что забавно, поскольку у данной камеры нет ни приводов, ни подсветки, и ей столько совершенно не нужно, максимум потребления не превысил 300мА:Нагрев во время работы достаточно приличный, ~50C корпус и ~80 контроллер и один из преобразователей напряжения:
Внешние размеры:Максимум/минимум толщины двери:Минимум с учетом разьема комплектного кабеля:
Первично настраивается камера (как и все подобные без проводной сети) через приложения xmeye/icsee — с новья или после сброса сканирует формируемый ими qr-код с настройками wifi, после чего подключается к точке доступа и к ней можно подключатся из мобильных приложений, через веб-интерфейс пк, или программами вроде cms/vms.

Веб-интерфейс «новый», videoplaytool. Некоторые выдержки из него, сетевые настройки — есть onvif:поддерживаемые сервисы:форматы и сжатие видео:
Видеопоток только h265, разрешение основного только 3мп, дополнительного d1/cif/vga на выбор:
Video: HEVC 2304x1296 25fps [Video 1 (HEVC, Main Profile, Level 2.1, 2304x1296, 25.000 fps)]
Audio: AAC 8000Hz 1.0 chn 22 kbit/s [Audio 1 (AAC, 8.0 kHz, 1.0 chn, 16 bit, 22 kbit/s)]

Video: HEVC 640x480 25fps [Video 1 (HEVC, Main Profile, Level 2.1, 640x480, 25.000 fps)]
Audio: AAC 8000Hz 1.0 chn 20 kbit/s [Audio 1 (AAC, 8.0 kHz, 1.0 chn, 16 bit, 20 kbit/s)]

Режимы подсветки ни на что не влияют — ни самой подсветки, ни управления ик фильтром аппаратно не предусмотрено. И поскольку фильтр неотключаем, даже с внешней ик подсветкой в темноте нифига не видно.

Версия прошивки:
V5.03.R02.000847FB.10010.346524.0000000
2025-04-27 09:19:06
предложила обновится, новая версия:
V5.04.R02.000847FB.10010.346524.0000000
2025-08-28 13:28:41

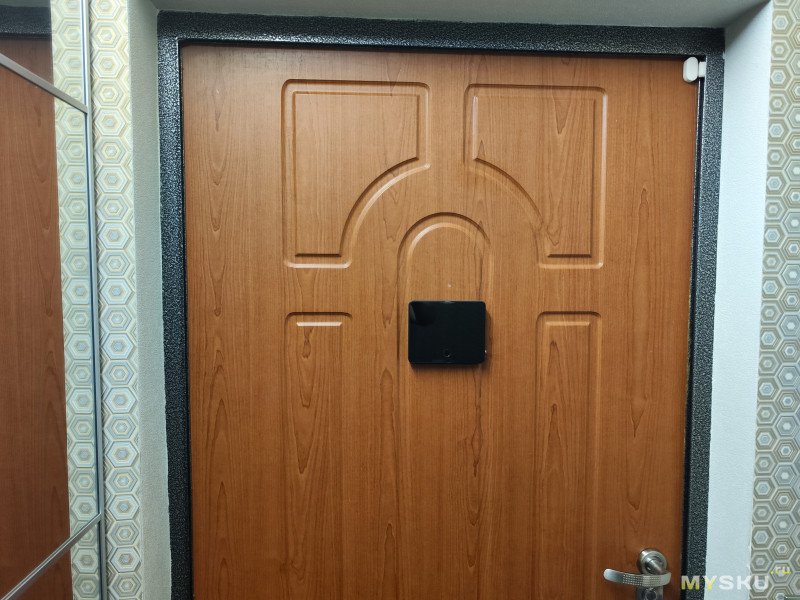

Пример картинки:
Поскольку для глазка, мягко выражаясь, неудобна процедура запуска xmeye/icsee, которая легко занимает до полуминуты, поискал более оперативные варианты.

под винду оказался удобен vlc, запуск
vlc.exe --input-title-format Cam1 «rtsp://192.168.1.10:554/user=user&password=psw&channel=1&stream=1.sdp?»
для основного потока полного разрешения последний параметр заменить на 0.sdp
user/psw — логин/пароль
--input-title-format — что б не отсвечивал url с паролем в заголовке окна
но пользователя в настройках камеры под это лучше завести отдельного с правами только на просмотр.

под андроид попался rtsp player (внутри там вроде бы тоже живет vlc), у него задается такой же url, при обычном запуске он показывает список настроенных камер, но можно указать запуск с автоподключением к одной камере из списка, что дает запуск «в один клик» и пару секунд.
в комментариях рассказали про еще одну очень похожую программу — f-droid.org/packages/com.vladpen.cams/

При этом стоит отметить, что глазок снабжен микрофоном и динамиком, и родной софт (xmeye/icsee), в отличие от перечисленных, позволяет использовать его в режиме домофона — с двусторонним голосовым общением, причем не только в пределах локальной сети, но и через интернет.

Потроха:
Спереди расположен обьектив с накладкой под резьбу М12, он зафиксирован пластиковой контр-гайкой и винтом под шестигранник или звезду Т3. При необходимости его можно заменить на любой совместимый. На обьектив приклеен ик-фильтр, соответственно работать в темноте с ик-подсветкой (внешней) глазок не способен. Фильтр оказался слегка заляпан клеем, хотя на картинку это заметно не повлияло.
Вся электроника вставляется сзади, и удерживается текстолитовой заглушкой посаженной на трение+клей.
Электроника расположена на двух платах соединенных разьемом — на вторую, подключенную с торца, вынесена матрица.
wifi модуль на основе sv6158 и процессор 533w1/96_245009, понижающий преобразователя на 1.5В.spi флеш xmc 25qh64dhiq на 8MB, усилитель для динамика 8002А и 3 понижающих преобразователя на 0.7/3.3/3.3В.

матрица имеет размер 4.8*2.7мм (16:9) т.е. 1/3" или 1/3.2"

Странности/проблемы:
Динамик заметно шипит, временами попискивает, когда ловит сигнал от сотовых.
В некоторых случаях (вроде бы от механических воздействий) на картинке возникают помехи в виде строк с мусором разной интенсивности, похоже на проблемы с контактом у разьема соединяющего основную плату с платой на которой распаяна матрица.
Частоту кадров хоть и можно задать до 25 (или до 30 при выборе в настройках ntsc) и в заголовке сохраненных файлов прописана именно указанная частота, но если посчитать кадры по временным отметкам — в секунде их оказывается не более 14..17, изменение параметров кодирования не помогает.
