XM-совместимая wifi поворотная камера наблюдения

Камера xm-совместимая, работает с xmeye[pro]/icsee.

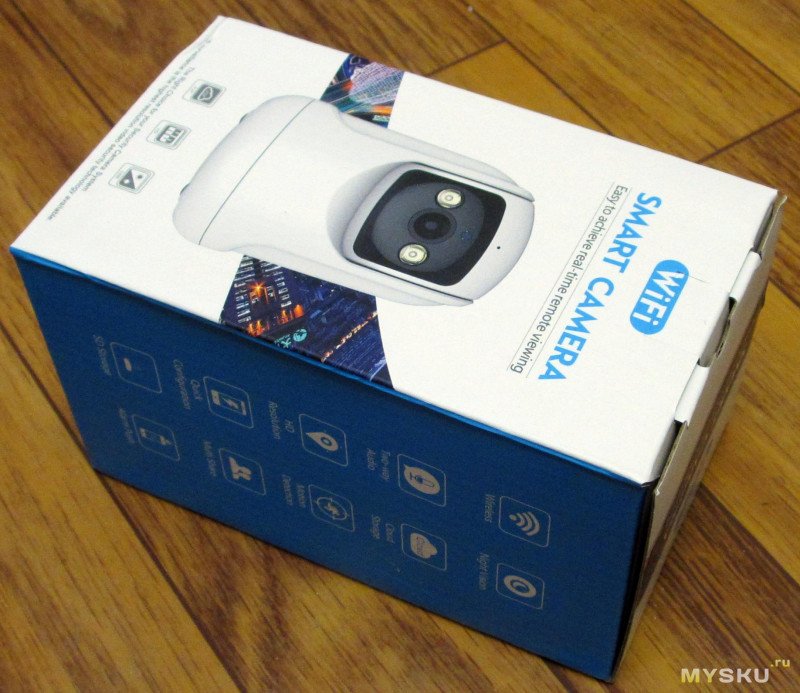

Коробка почти чуть помялась:

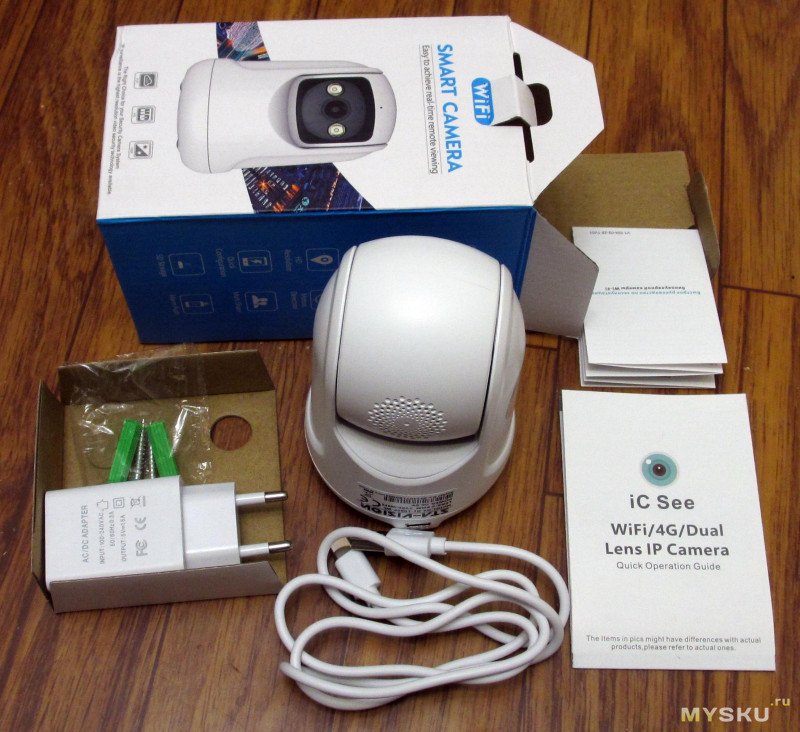

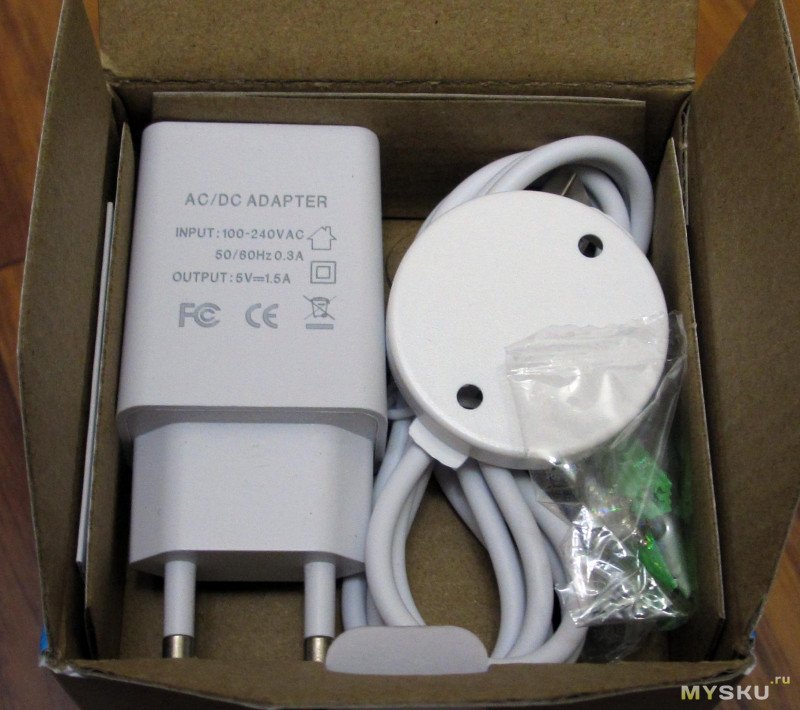

Комплект достаточно типичный, камера, байонетное крепление к стенке, включая шурупы и дюбели, usb бп на 5В, кабель usb A->C и пара инструкций, в том числе на русском о подключении к icsee.

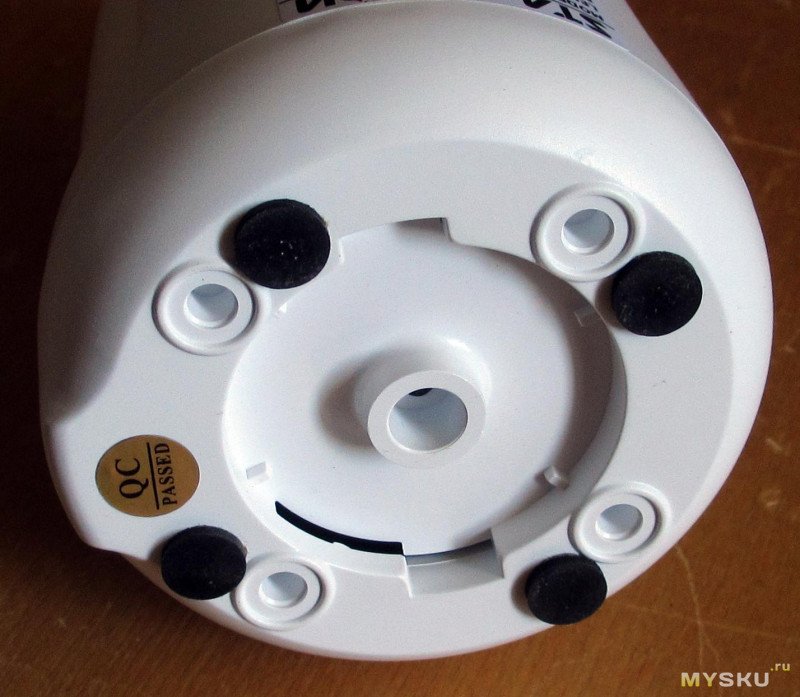

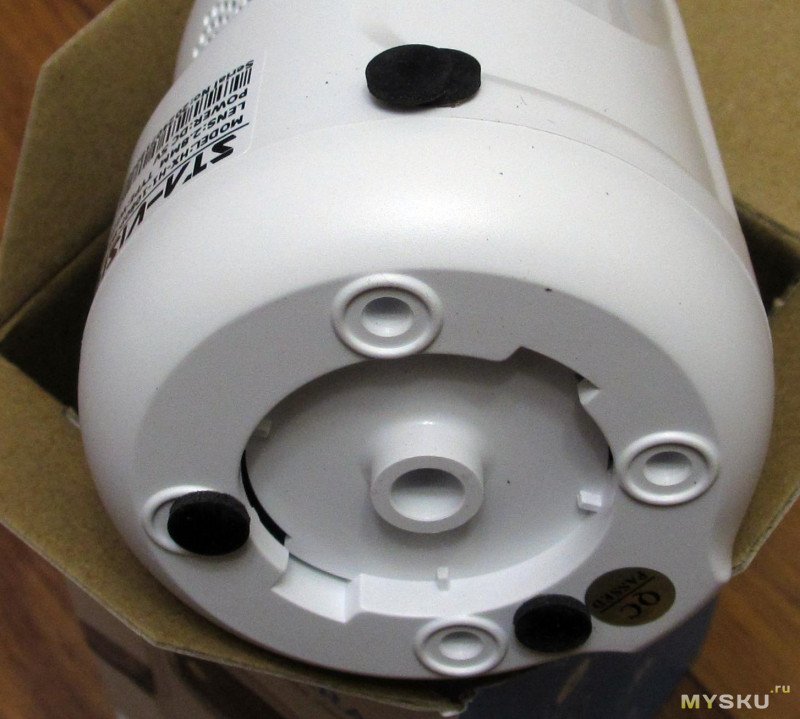

Резиновые ножки все отклеились и не держатся.
Держатель сделан странно — крепежные отверстия в защелкнутом положении у него диагональные относительно корпуса, что размечать весьма неудобно.
Углы поворота вокруг вертикальной оси чуть меньше 360 градусов, вокруг горизонтальной около 120, но часть бесполезна — обьектив уходит за корпус, нужно это для его разборки, в таком положении появляется доступ к шурупам.

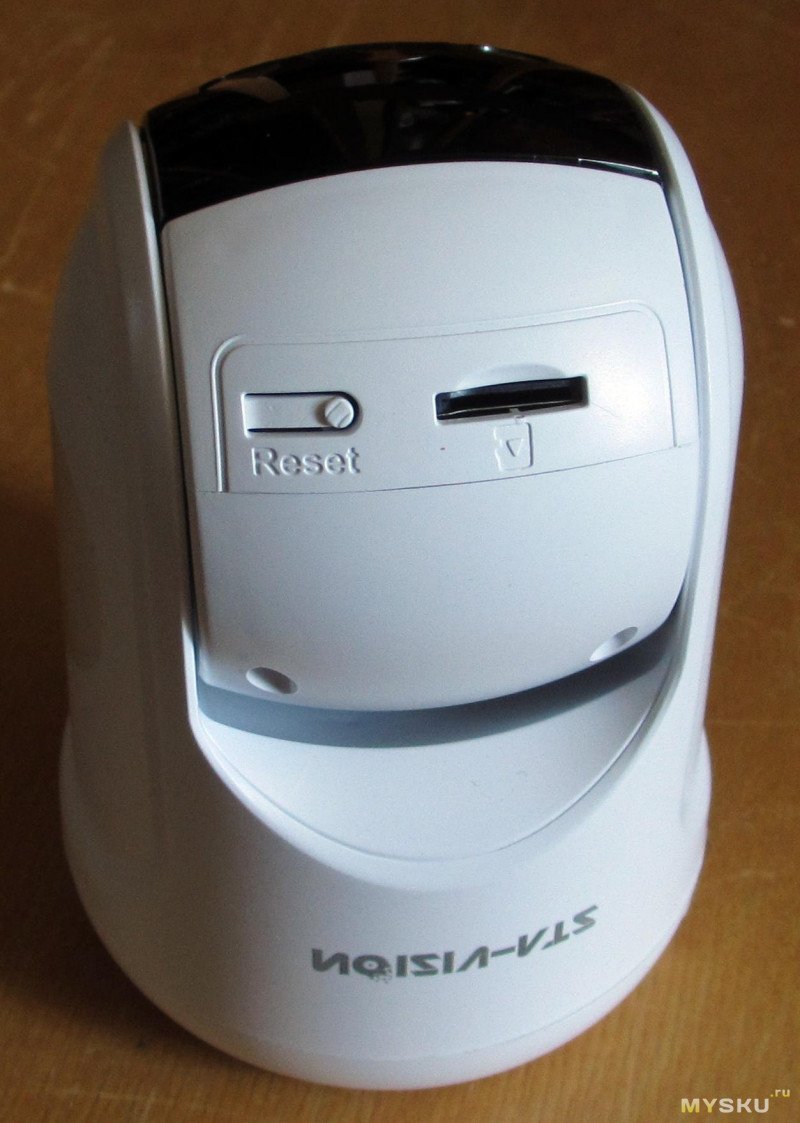

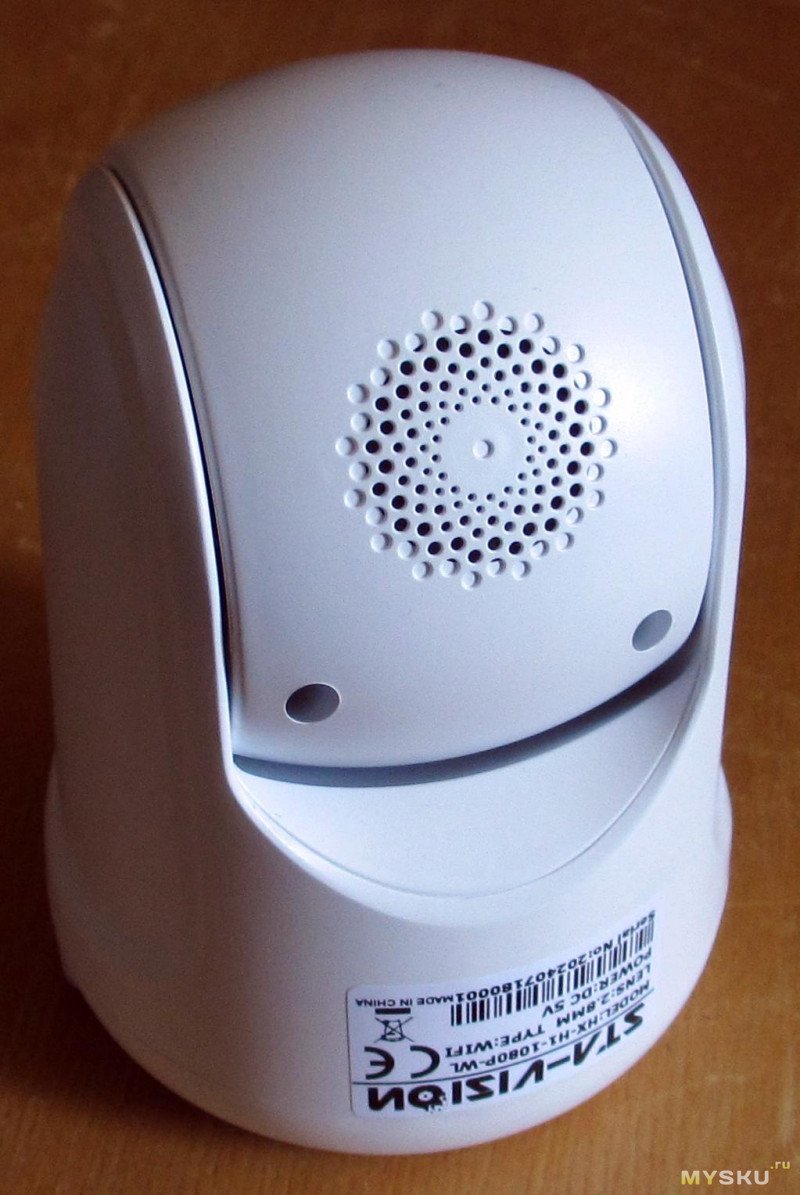

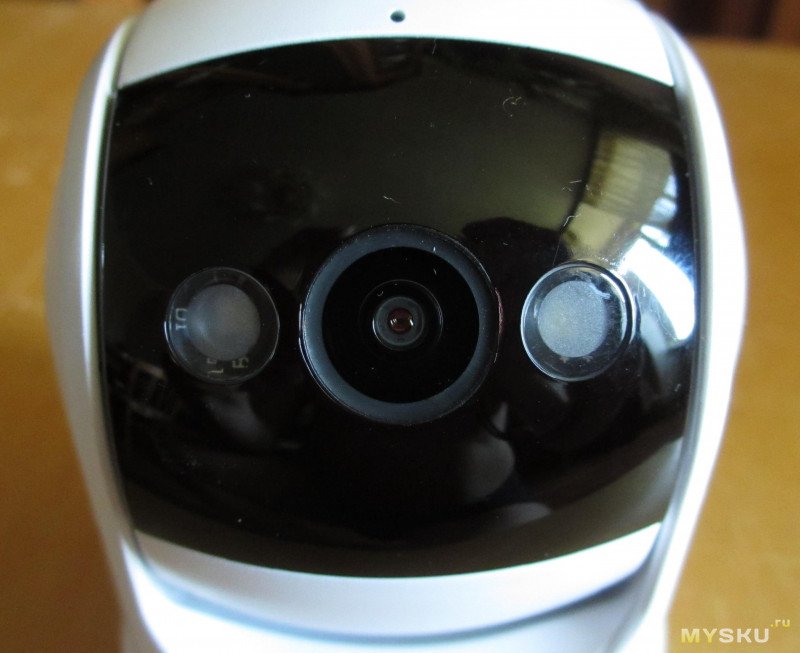

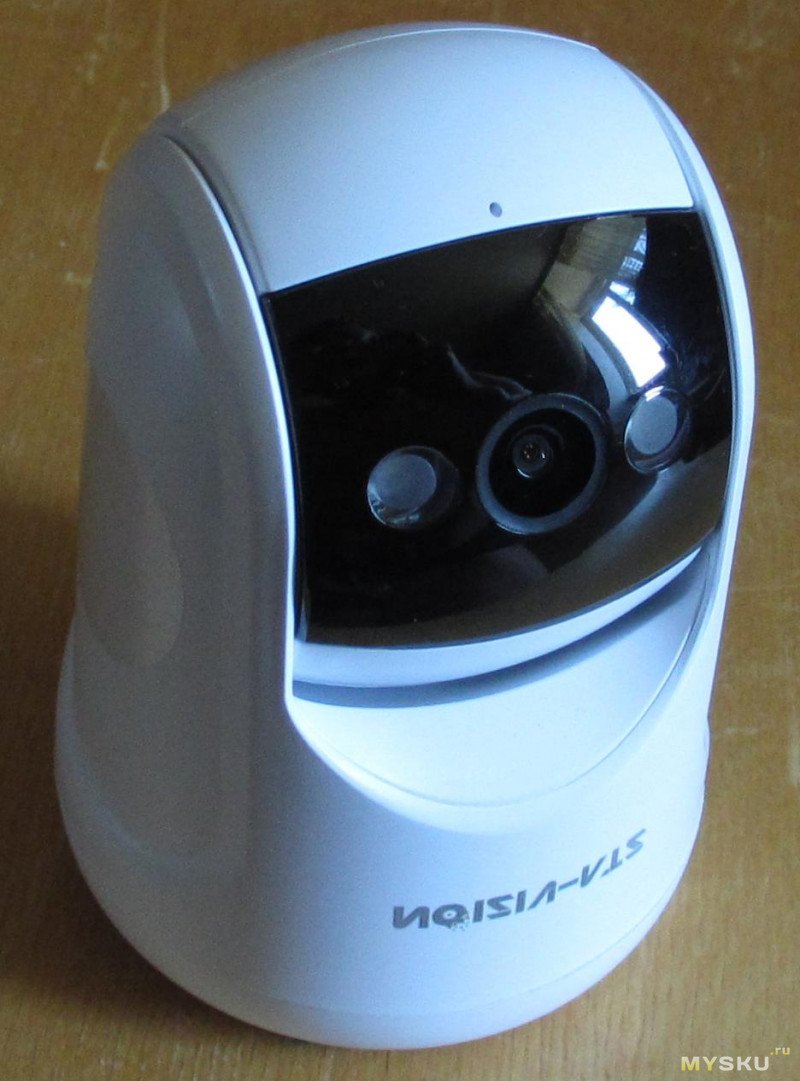

Внешний вид:

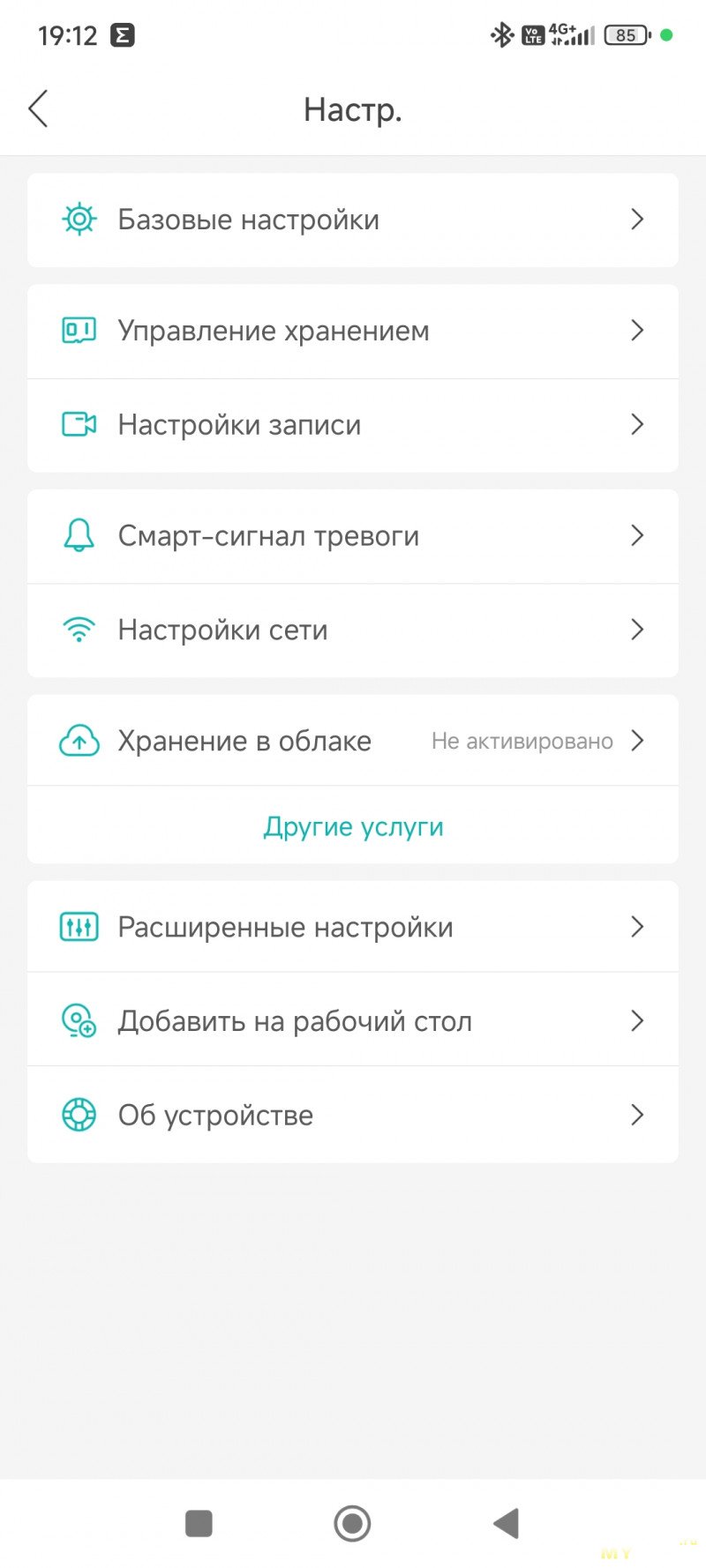

Подключение стандартное для камер без проводного интерфейса — icsee или xmeye[pro] генерируют qr-код с названием и паролем точки доступа, после чего он показывается камере и она подключается, далее ее можно искать в программах как проводную сканированием lan или по ip, аналогично у регистраторов, или можно подключится к web-интерфейсу через браузер (требует установки плагина). Все прежние настройки при этом сбрасываются. Для повторного подключения есть кнопка reset. Если смартфон подключен к 5GHz точке доступа, и у нее свои название/ключ, то придется ввести их или вручную, или временно переключится на 2.4.

Интересная особенность — после подключения следует задать пароль (к пользователю admin) в указанных приложениях (они сами предлагают), если этого не сделать, то после перезагрузки образовывался автогенерируемый аккаунт используемый для автоподключения, а у админа пароль сбрасывался в пустой. При этом созданные дополнительные, если они были созданы, никто не трогал. В домашней локалке оно может и не критично, но при использовании облака от xm это было бы проблемой. Удаление в web-интерфейсе не помогает.

По железу — wifi 802.11n, 2.4ghz.
Поддержки onvif нет, только xm'овский netip (хотя часто бывает и то и то).

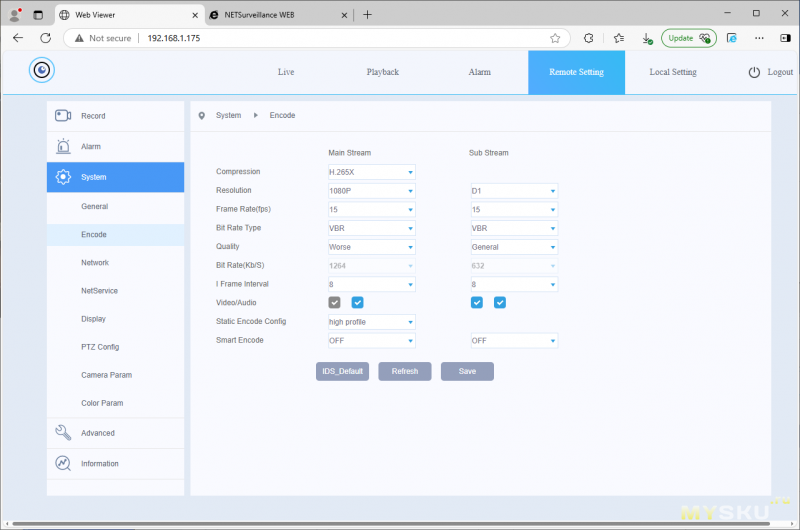

Разрешение основного видеопотока 1080p, других вариантов нет. Дополнительного — D1/CIF.
Кодировать умеет и h264 (его зачем-то называют «h265x») и h265.
Если задать fps выше 15/16 — картинка пропадает, очевидно что-то не поддерживает большее.
По факту картинка — апскейл из 720p, это видно по лесенкам на наклонных линиях/границах. 100% кроп картинки:
Горизонтальный угол обзора ~65 градусов (в кадр умещается ~125см на расстоянии 1 метр), это маловато в сравнении с подобными камерами, но и дисторсия небольшая, видимо матрица достаточно мелкая относительно покрываемой обьективом площади.

Подсветка управляется аппаратно, программно отключить ее нельзя (можно раскрутить и выдернуть разьем из основной платы). Это вызывает проблемы если камера находится за стеклом.
Есть три режима:
— в темноте ч/б и включается ик подсветка
— в темноте включается белая подсветка и в цвете

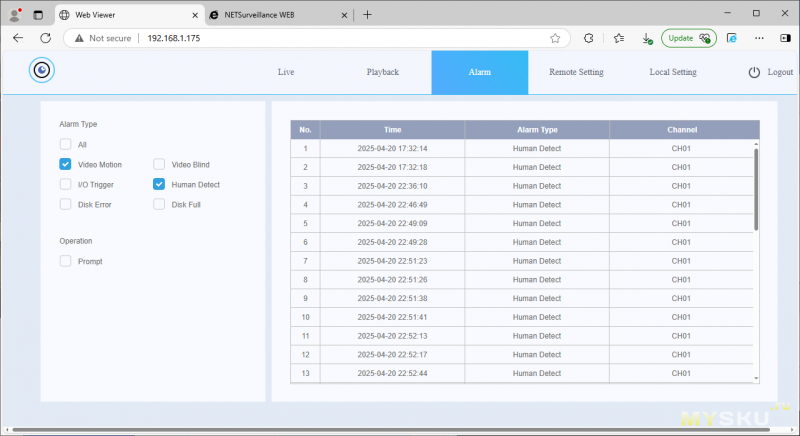

— и в темноте включается ик и ч/б, но если в кадре человек — временно включается белая и в цвете. это типично для мелких камер.

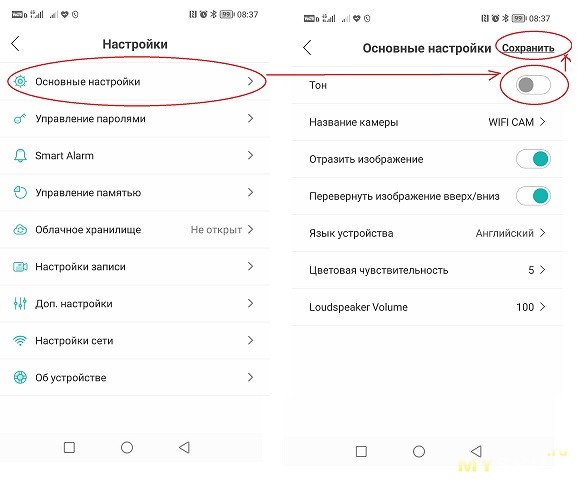

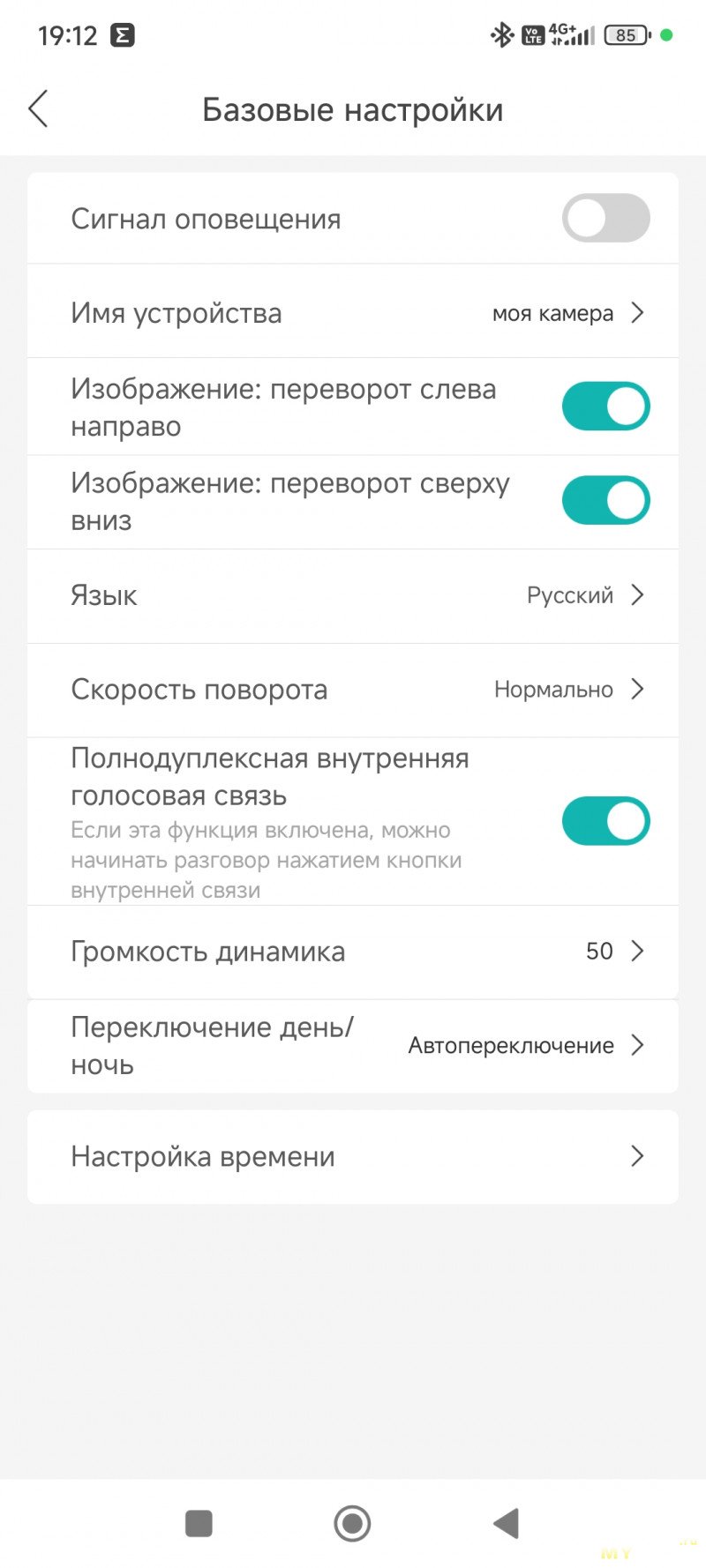

Есть микрофон и динамик. Динамик вопит каждое включение, подключение к сети итп. При желании его тоже можно отключить аппаратно. В комментариях предложили способ отключения из icsee, он тоже работает — mysku.club/blog/russia-stores/103053.html#comment4653183

При включении камера поворачивается в крайнее положение, после чего восстанавливает предыдущее положение. Но если дергать питание повторно до завершения этих процедур, может повернутся и не туда.

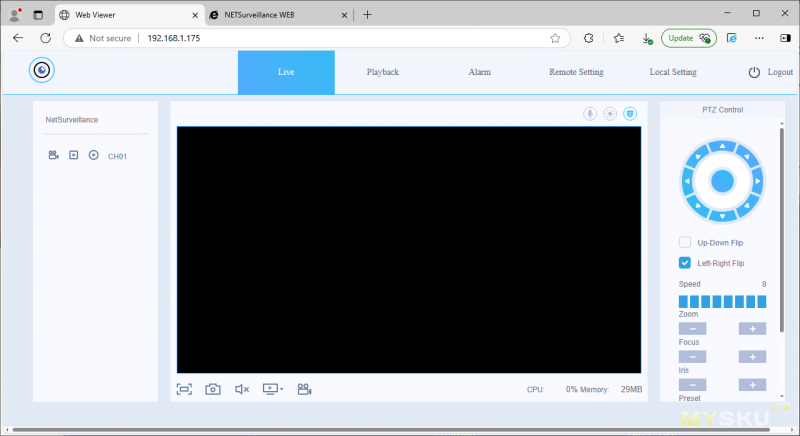

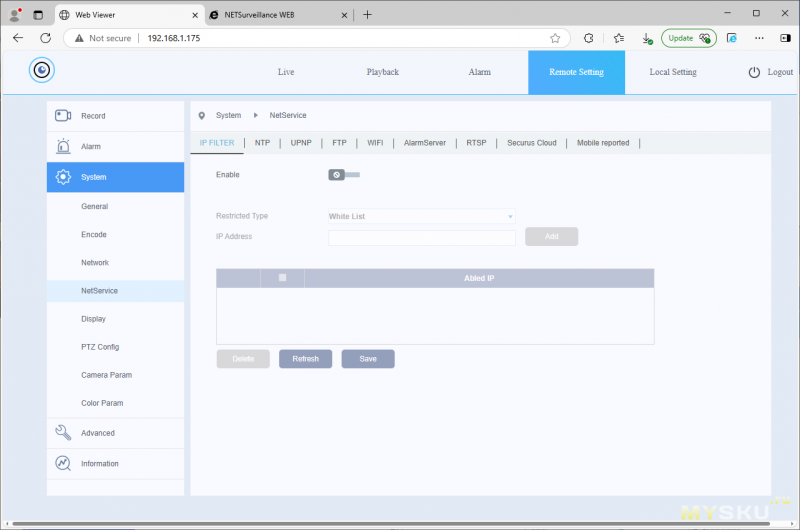

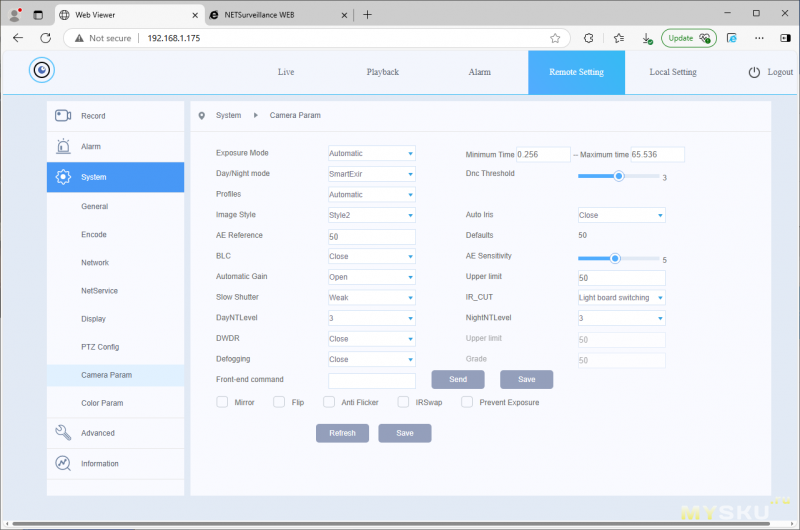

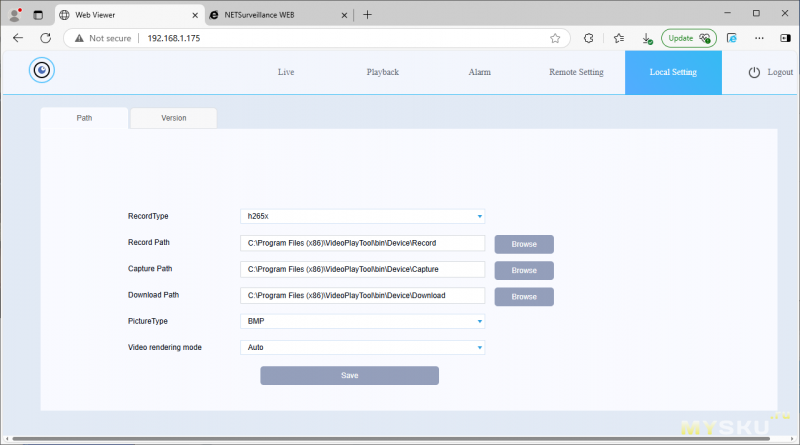

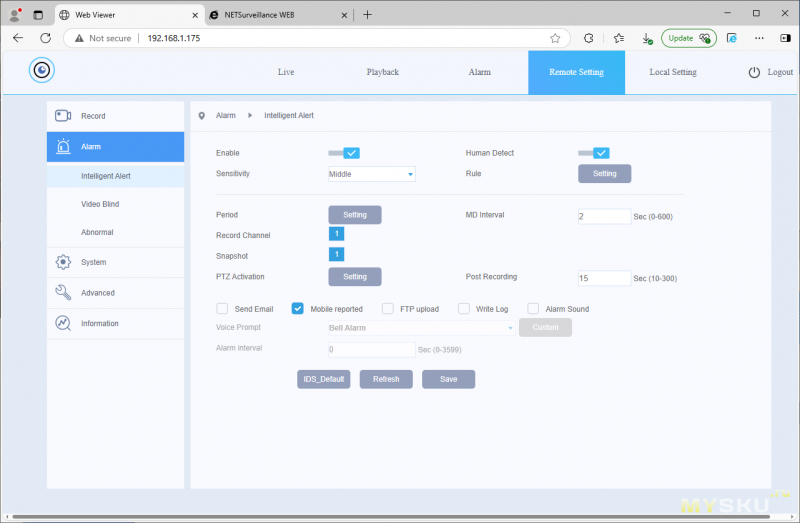

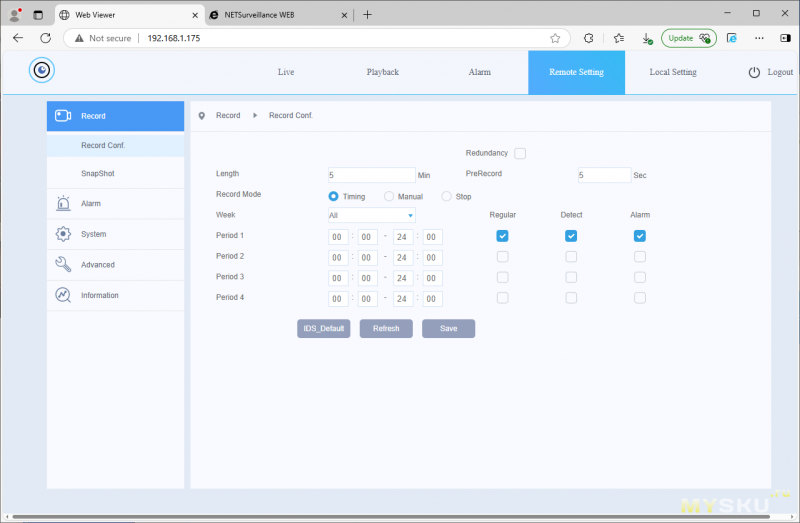

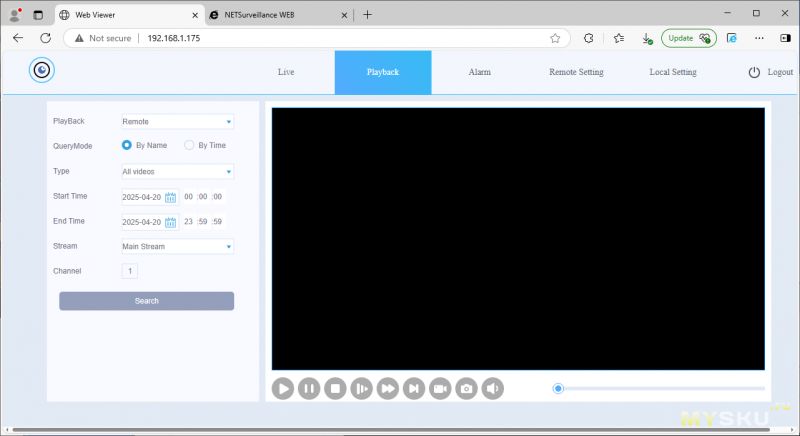

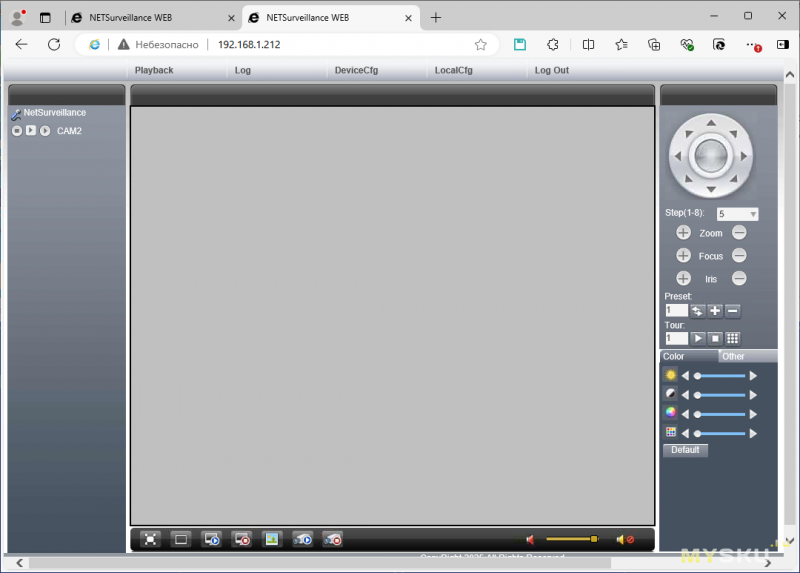

Веб-интерфейс «новый», videoplaytool.exe, совместим с современными браузерами, хотя это все равно отдельная программа/плагин. Еще у xm бывает старый, который требует древних браузеров и под w10 работает в edge в режиме совместимости ie11. По этой же причине под другими ОС работать скорее всего работать не будет.

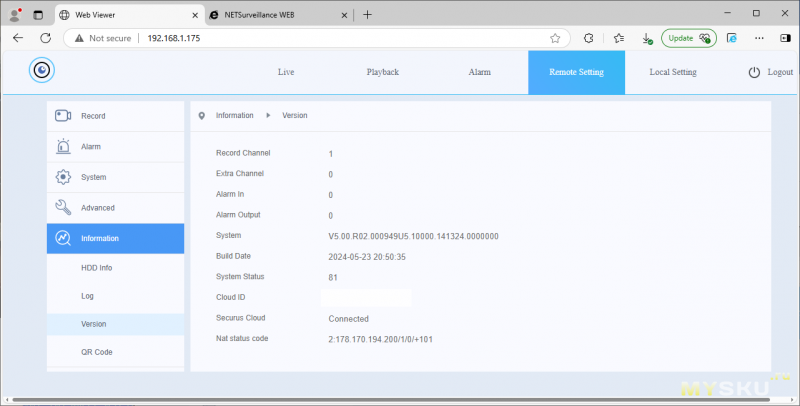

Прошивка:
V5.00.R02.000949U5.10000.141324.0000000
2024-05-23 20:50:35

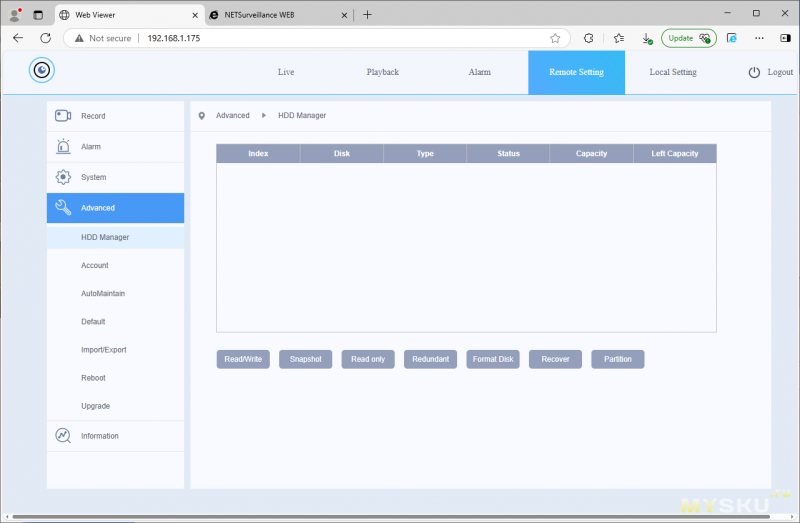

Возможна запись на микро-sd карту, обещано до 128Г, с 64Г проблем не возникло.
Используется специфическая файловая система WFS, при установке карты с несовместимой файловой системой она автоматически переразбивается/форматируется, так что вставлять карты с нужными данными не стоит. Если захочется использовать карту в другом месте — придется ее отформатировать.

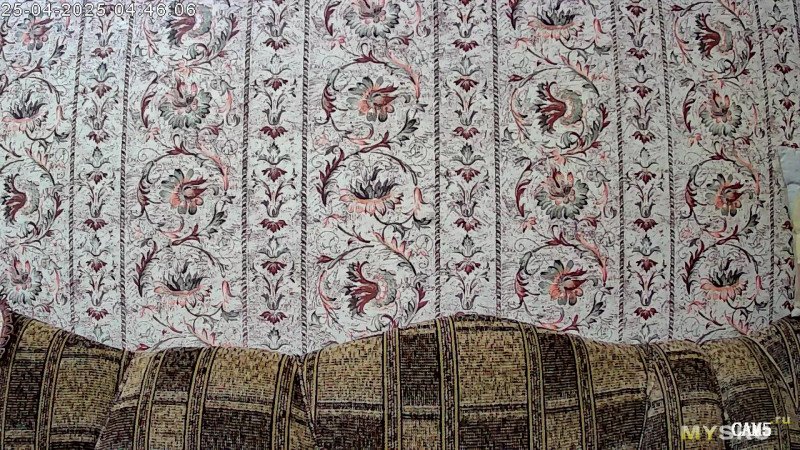

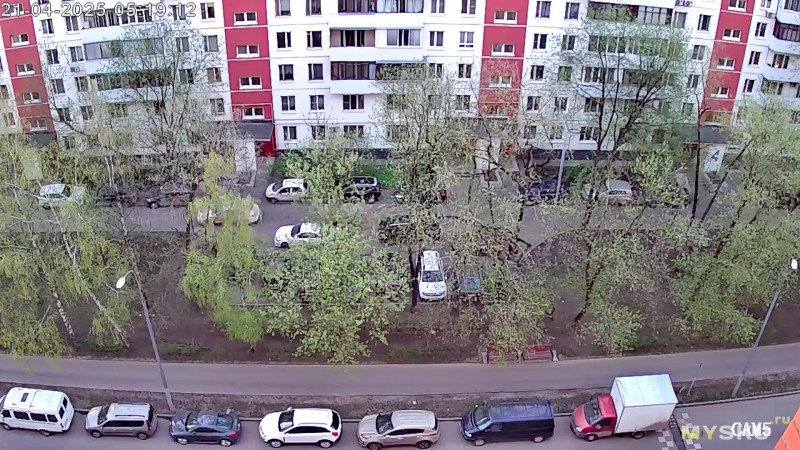

Примеры кадров:

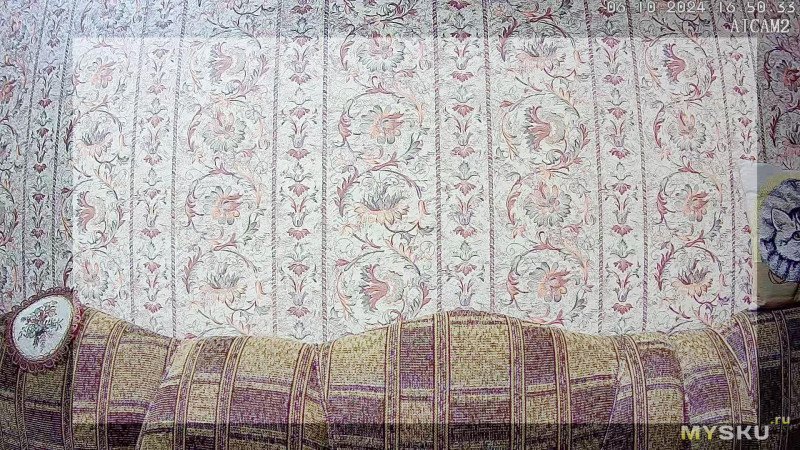

для сравнения честная FHD камера и ее поле зрения (высветлено область у рассматриваемой камеры):

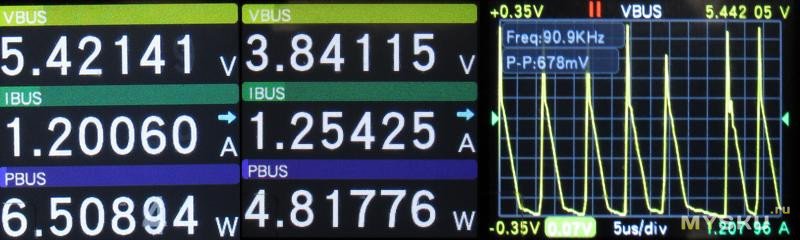

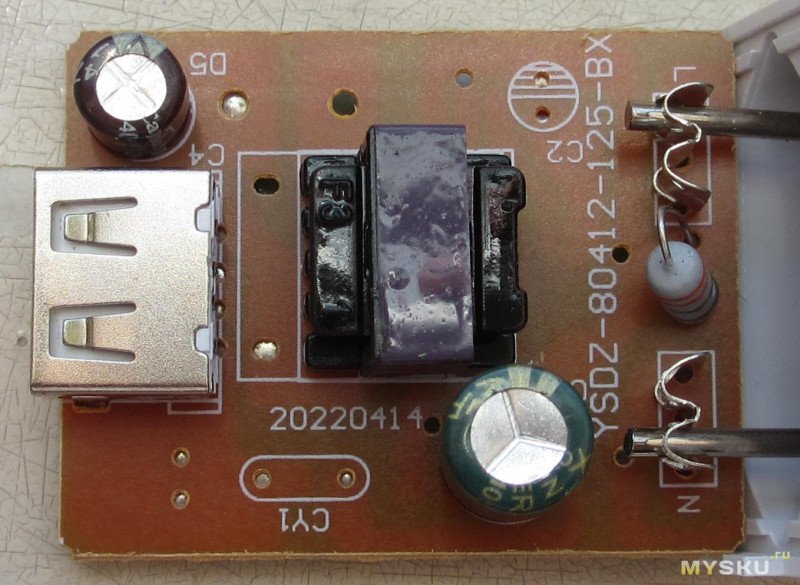

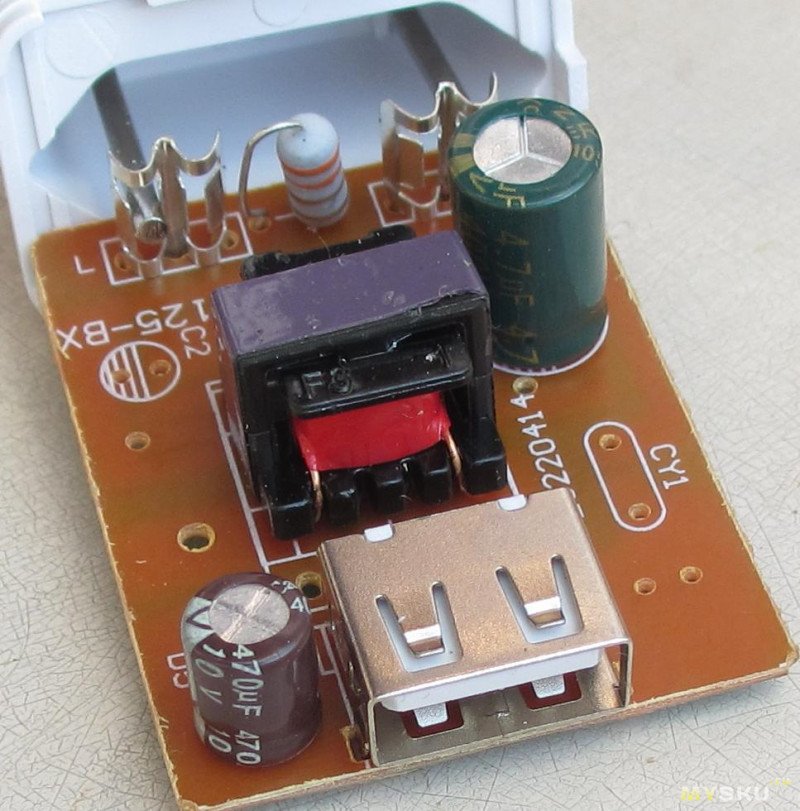

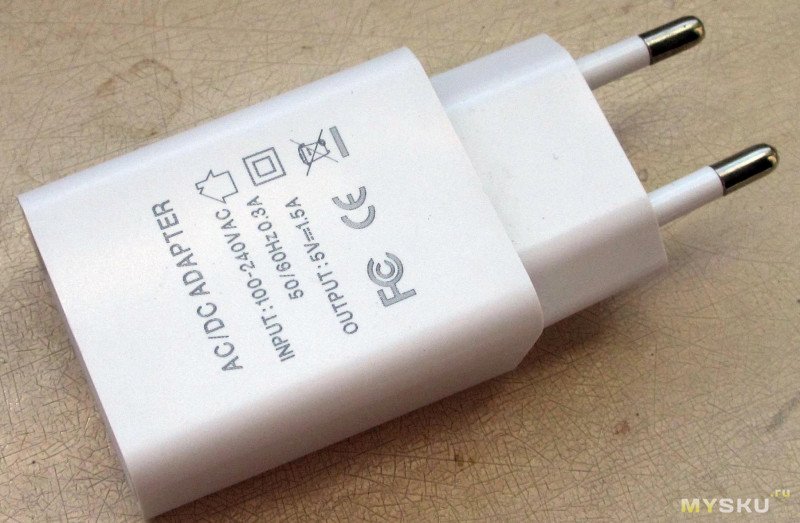

БП — шедевр удешевления, корпус разборный на защелках, несмотря на заявленные 1.5А отдает максимум 1.2А, дальше напряжение резко проваливается. Камере этого хватает на пределе, при запуске оба движка хотят чуть больше, но спасает то, что с понижением напряжения движки снижают потребление. Пульсации конские, с полвольта, попытка замены выходной емкости на полимерный 100*16 снизила их вдвое и была признана нецелесообразной. Увеличение входной вдвое, до 10мкФ не повлияла. Слева максимальный ток, в середине — чуть за пределом, так же пульсации при максимальном:

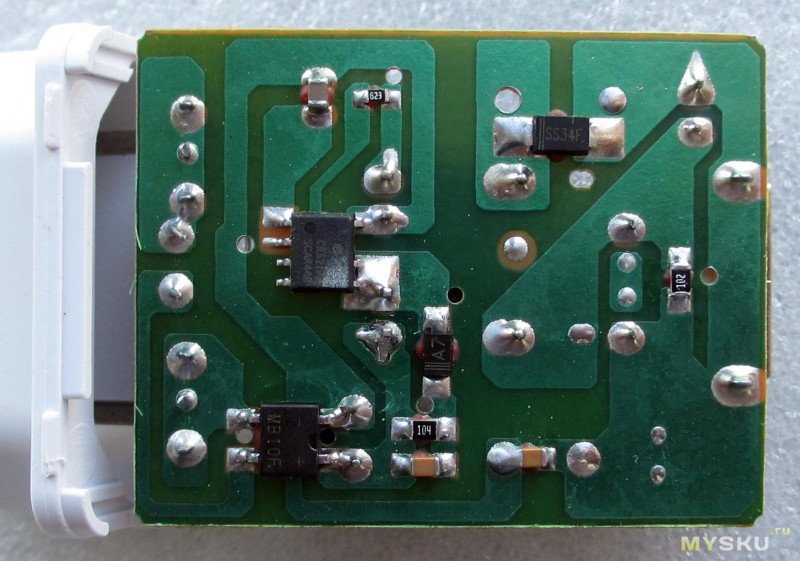

Интересно реализован «y-конденсатор» — smd-керамика.

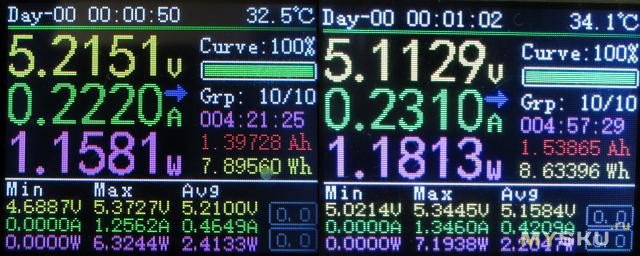

Камера при работе без подсветки/вращения потребляет ~0.2А. Максимум при запуске 1.2-1.3А (это два движка одновременно). Слева — комплектный бп, справа — обеспечивающий >2А. В минимальных-максимальных значениях видна просадка напряжения с комплектным.Разьем typeC, с честными зарядниками с C->C кабелем не работает в силу отсутствия подтяжки сигналов CC.

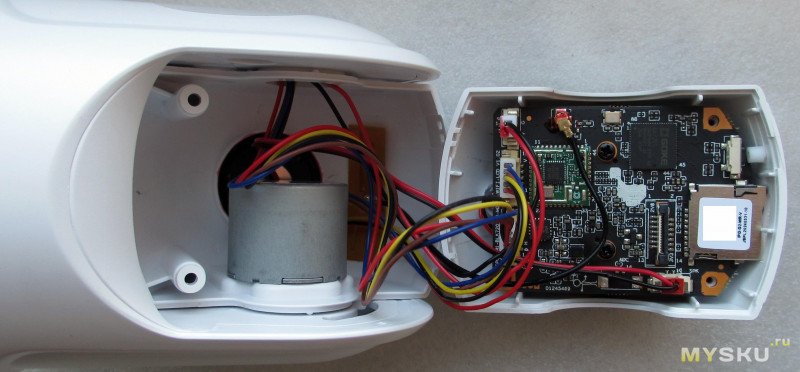

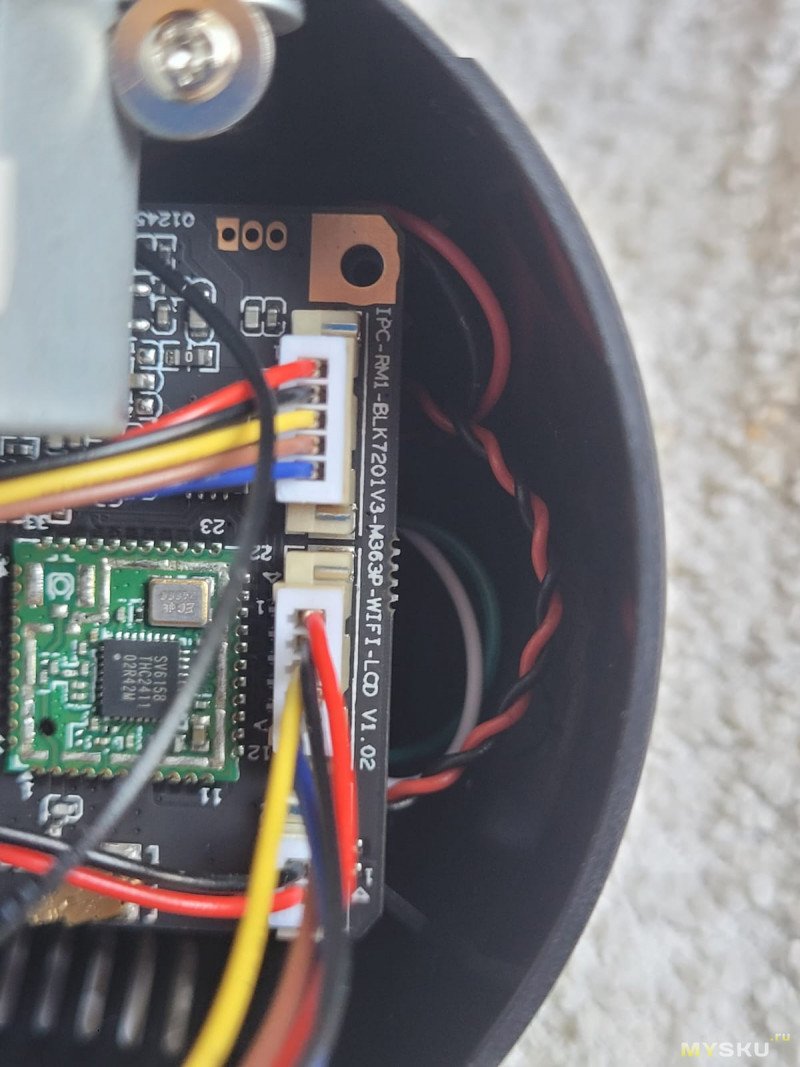

Потроха, сверху откручивается 2 крестовых шурупа:

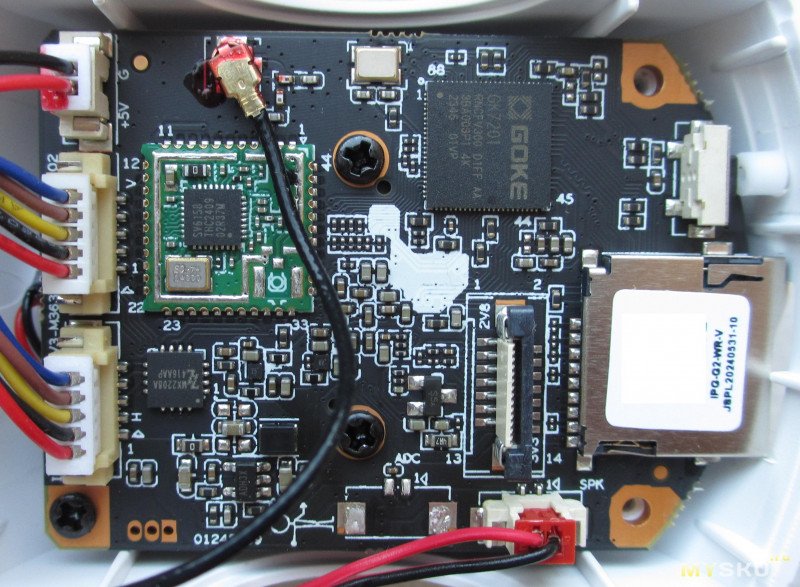

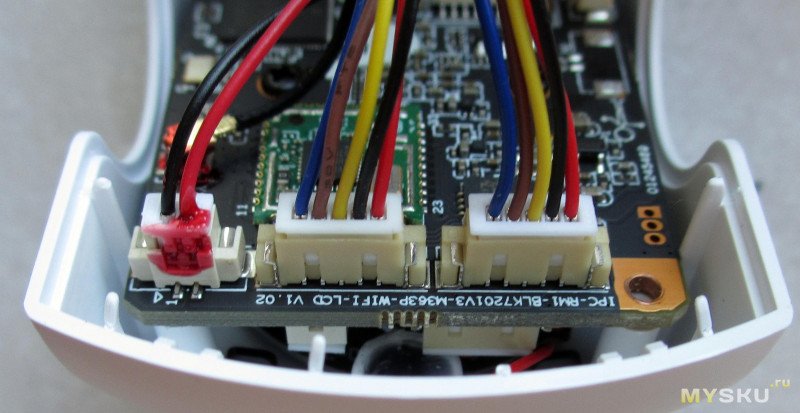

ipc-rm1-blk7201v3-m363p-wifi-lcd v1.02 — маркировка платы
goke gk7201 — проц
sv6158 — wifi 802.11n, sdio

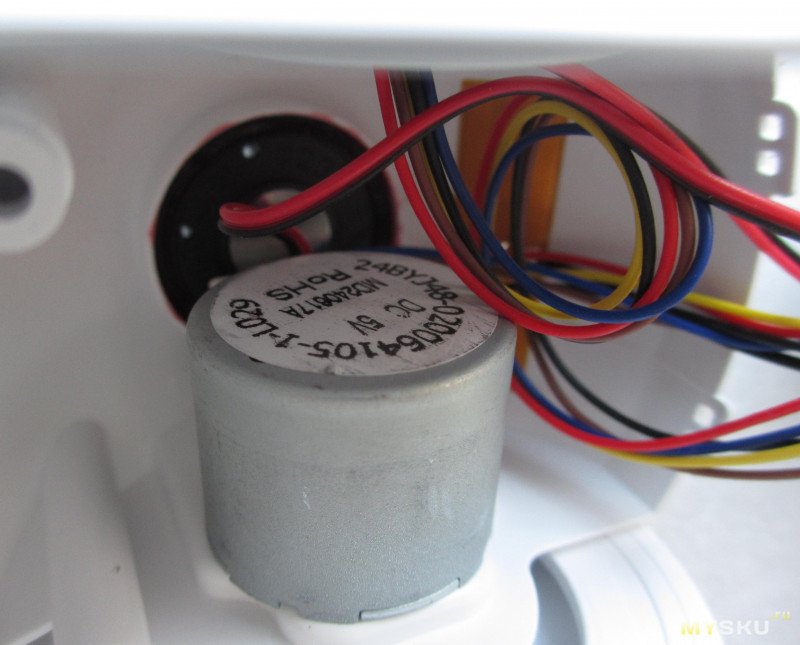

xm2208a — драйвер движков(?)

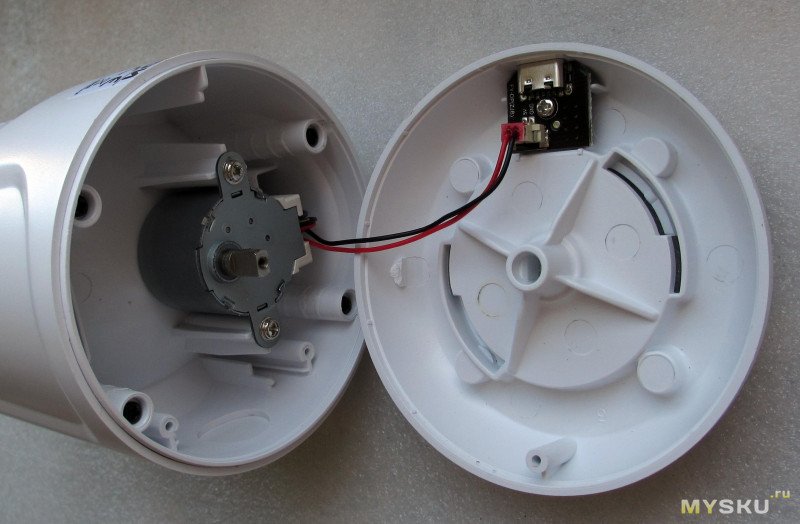

Снизу один винт, и ничего интересного:

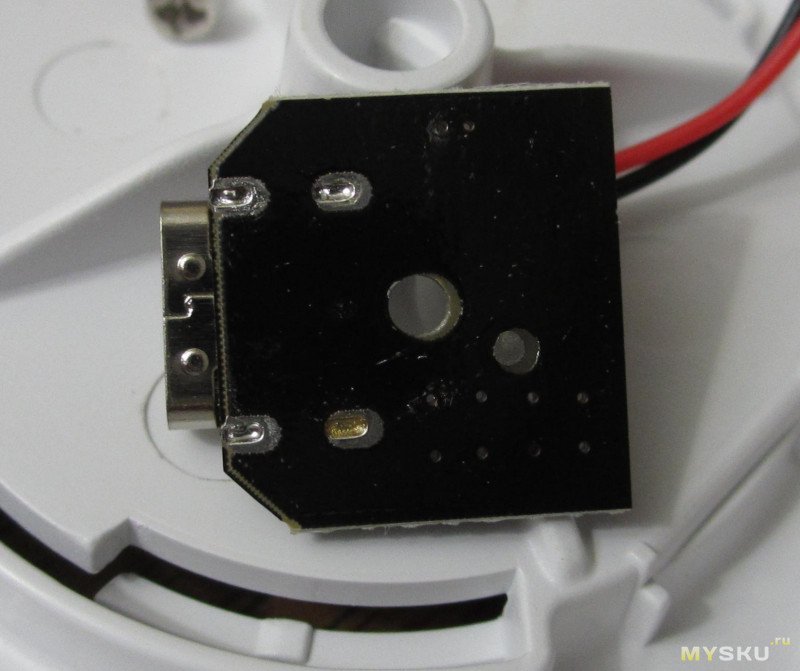

подтягивающих CC контакты на платке с разьемом нет, так что работать с C->C кабелями она не будет. И хотя сами выводы в наличии, но подпаяться к ним затруднительно.

Не самый удачный экземпляр xm-совместимых камер. Картинка так себе, с ик подсветкой на краях кадра (где расположены светодиоды) сильные засветы (что интересно, при белой все нормально) и сниженная контрастность, динамический диапазон узковат, про разрешение и частоту кадров уже сказано.
