DC-DC понижайка до 18 вольт, до 3А. С фиксированными напряжениями и возможностью регулировки

- Цена: 400 ₽ за 10 шт.
- Перейти в магазин
Заказал в запас десяток понижаек. Они заинтересовали тем, что у них можно выбрать одно из фиксированных напряжений 1.8V/2.5V/3.3V/5V/9V/12V или выставить нужное напряжение подстроечным резистором. У разных продавцов заявлено разное максимальное напряжение, у некоторых 20 вольт, у других до 24 вольта. Ну и заявлен ток до 3А.

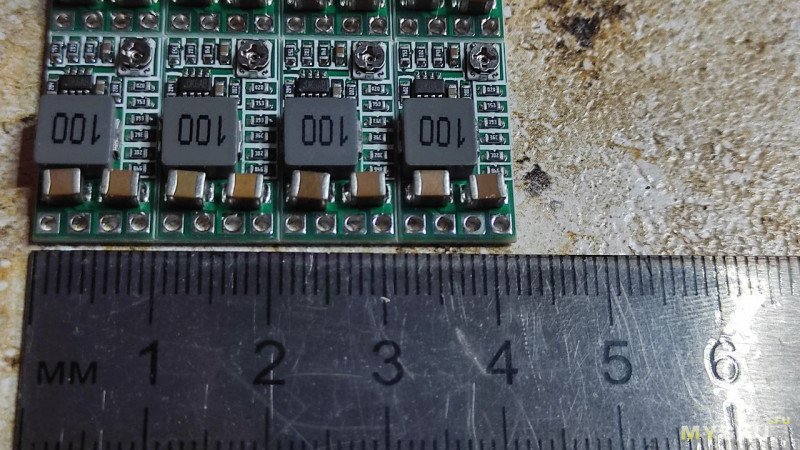

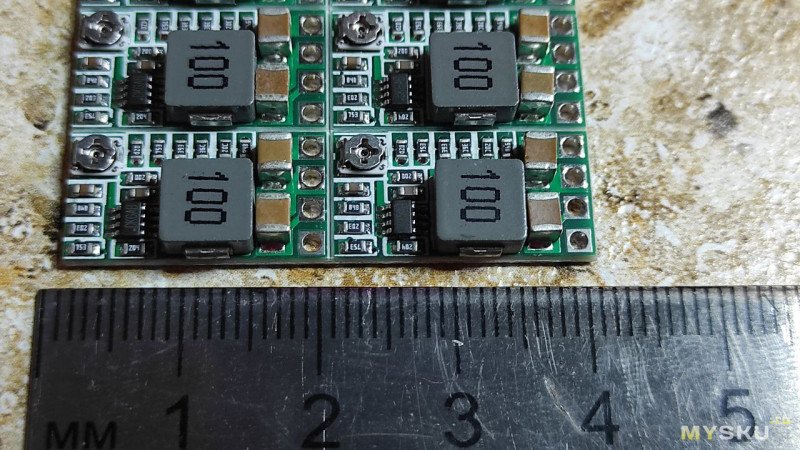

Платы приходят соединенные по 8 штук, еще 2 лежали отдельно.
Размер платы 20*11мм, высота 4.4мм.

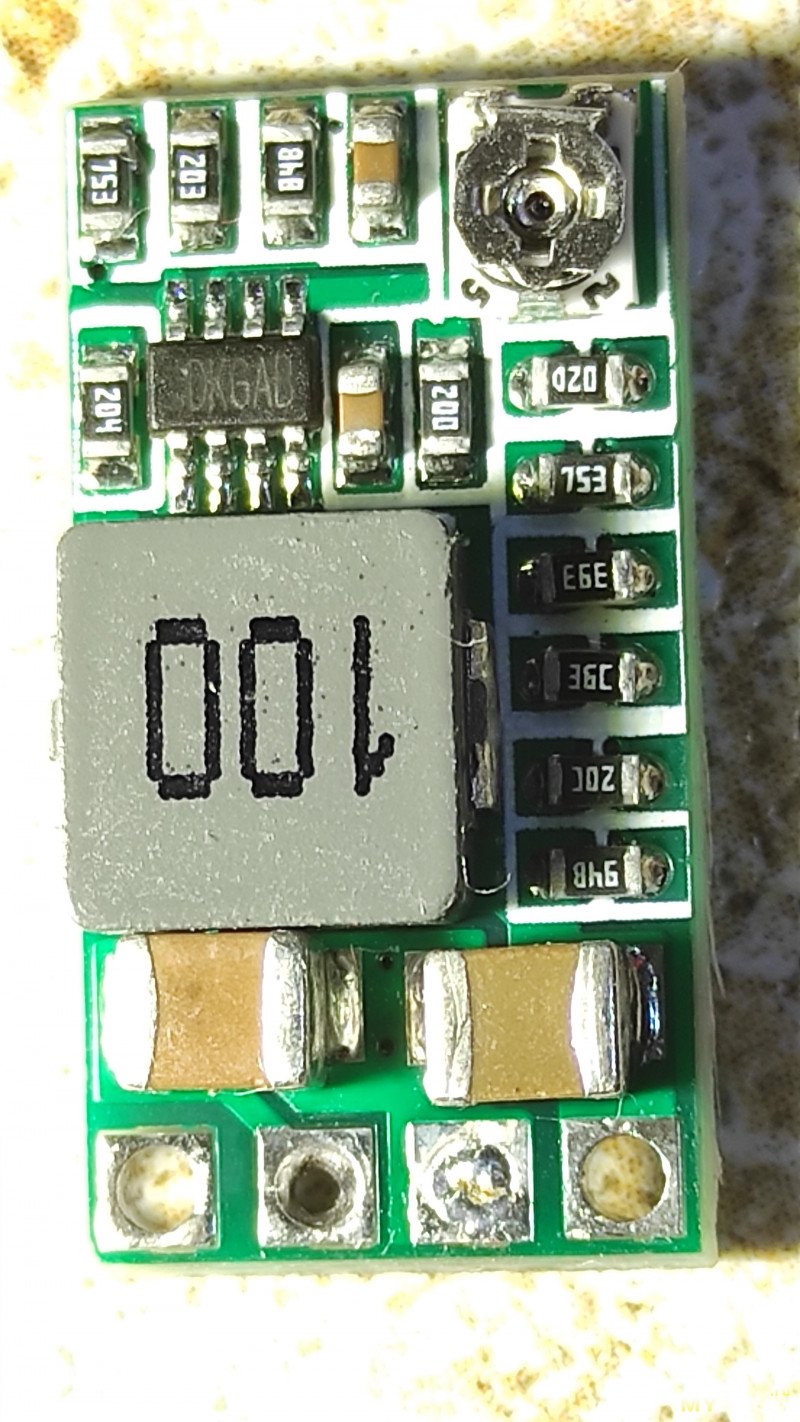

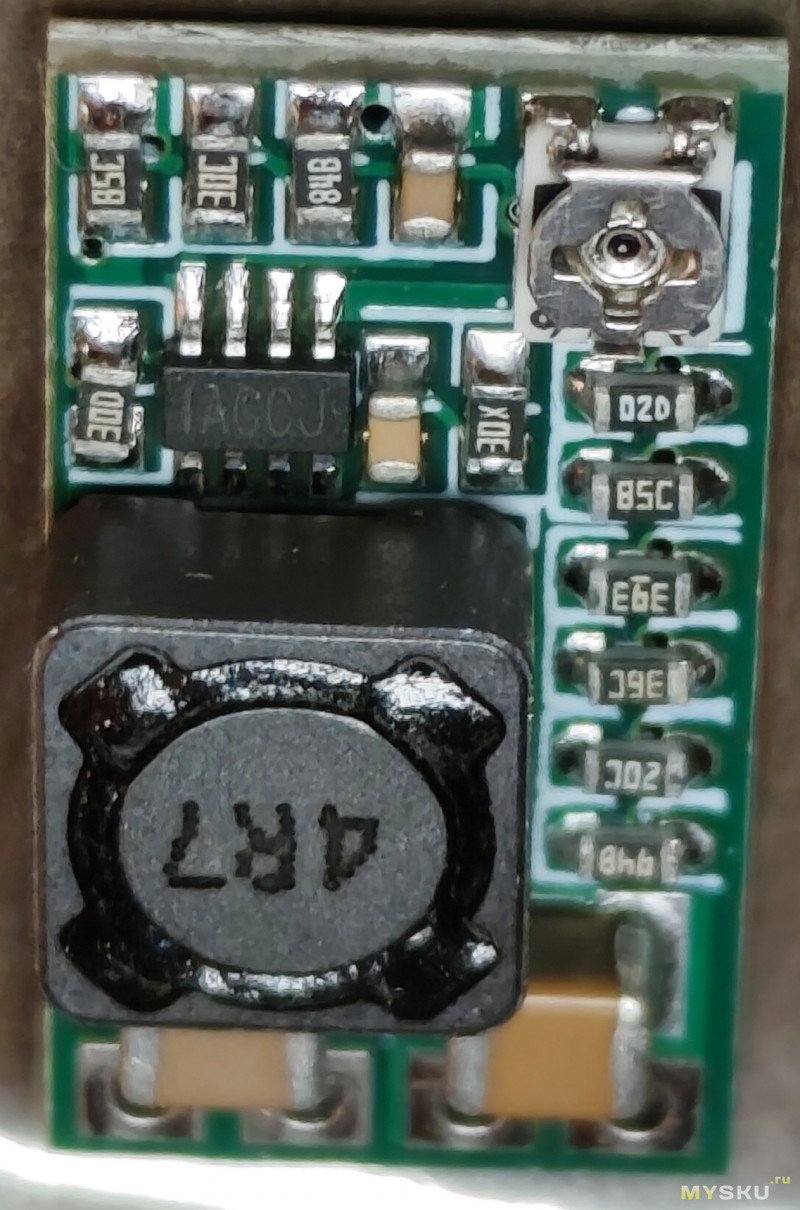

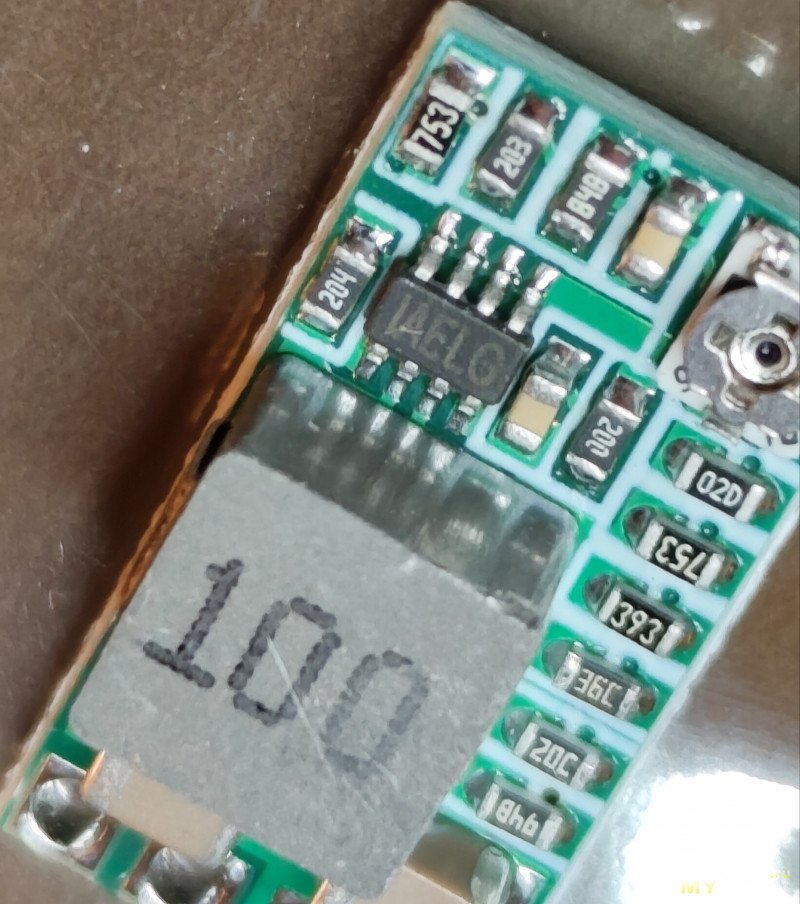

Плата с односторонним монтажом. На лицевой стороне 4 конденсатора, куча резисторов, один подстроченый, микросхема и индуктивность.

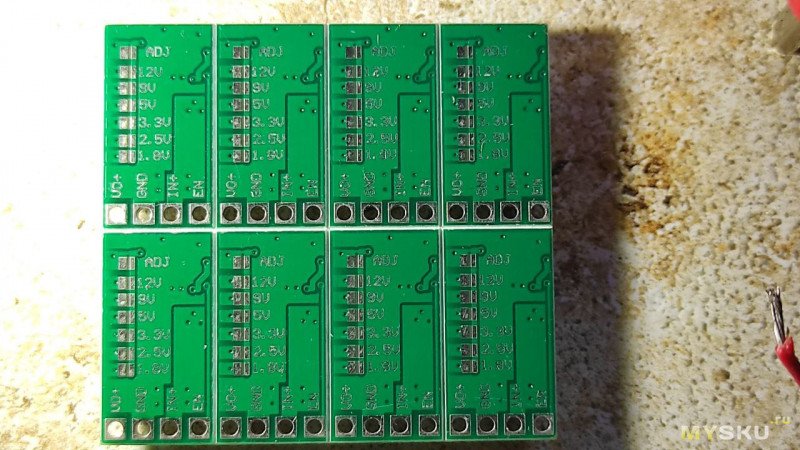

На обратной стороне есть обозначения входов и выходов и подписаны точки для перемычек, чтоб установить фиксированное напряжение.

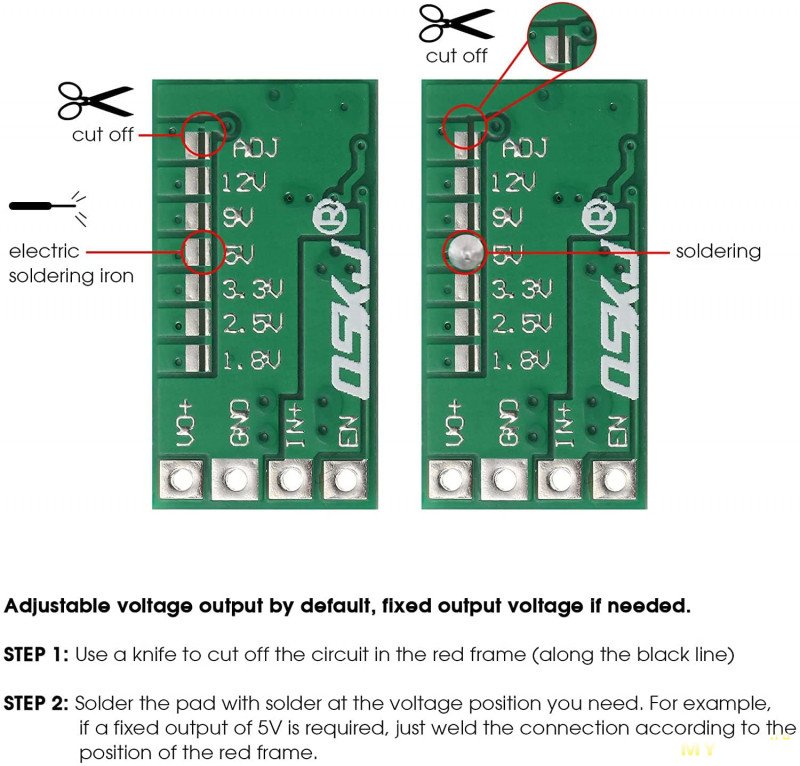

Чтоб использовать фиксированное напряжение, нужно перерезать дорожку возле перемычки ADJ и потом запаять перемычку возле нужного напряжения. На фото запаяна перемычка на 5 вольт.

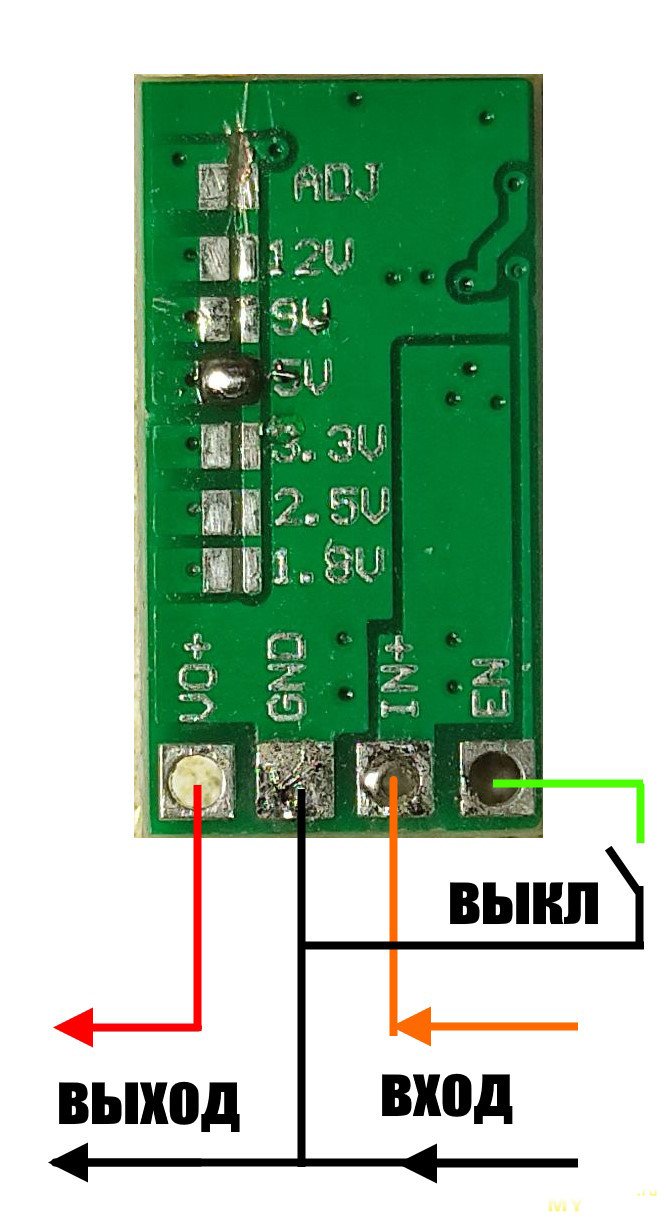

У платы есть мягкий старт. Для этого нужно замкнуть пин EN на минус — плата выключит выходное напряжение. Если пин EN висит в воздухе, то на выходе есть выбранное напряжение.
При этом просто подключается один из резисторов. Если снова нужно использовать напряжение, которого нет в фиксированных, то можно запаять перемычку возле ADJ и выставлять напряжение подстроечником. Или можно ничего не резать и не запаивать, а сразу выставлять напряжение подстроечником.

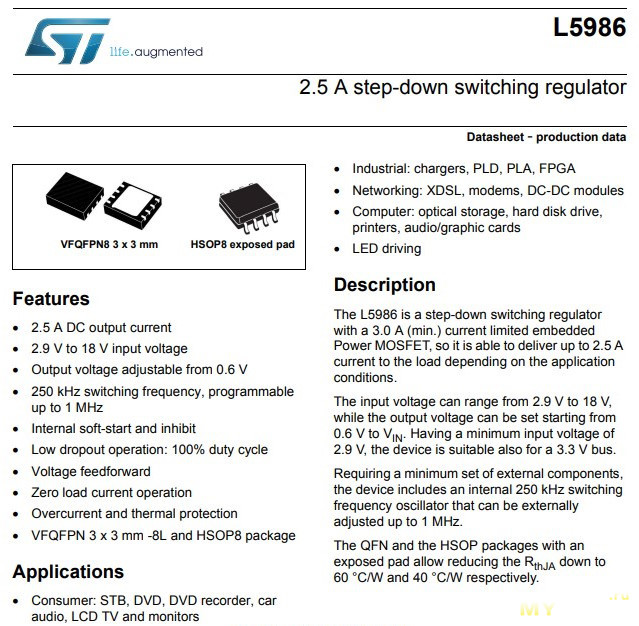

На микросхеме читается надпись DKGAB. По ней находится микросхема L5986 от STMicroelectronics, и она вроде подходит, но не очень. Распиновка не та и корпус у L5986 в два раза больше.
Но по параметрам похожа.
Вот тут можно посмотреть мануал и сравнить с параметрами продавца.

У продавца, у которого я покупал, написаны параметры:
Входное напряжение: DC 4-18V
Выходное напряжение: 0.8-17V
Фиксированные напряжения: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V
Выходной ток: 3A (обеспечить надлежащий отвод тепла при полной нагрузке); не требуется специального отвода тепла при входном напряжении 12 В и выходном токе в пределах 1,5 А
КПД: 97.5% (6.5V to 5V 0.7A)
Частота преобразования: 500KHz
Выходные пульсации: Около 20mV (12V to 5V 3A) на частоте 20MHz
Рабочая температура: -40 to +85С, более высокая температура окружающей среды снижает выходную мощность
Защита от перенапряжения на выходе: нет
Ток покоя: 0.85mA

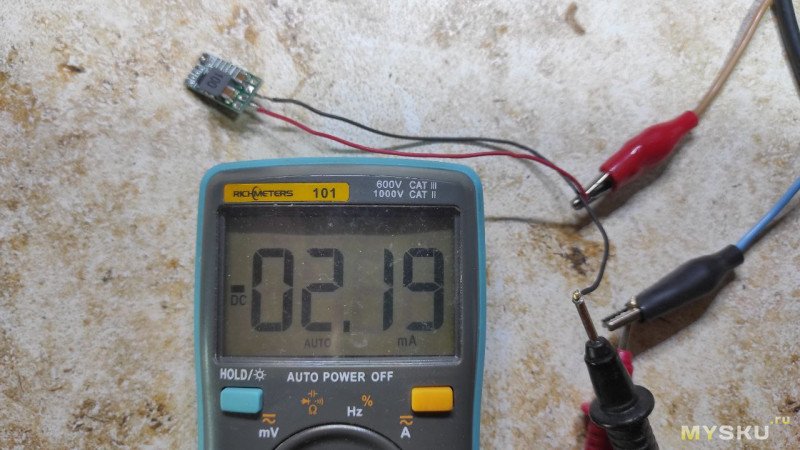

Пробую подключать. У продавца заявлен ток покоя 0.85mA, реально сейчас я измерил 2,36мА на одной плате и 2,19мА на другой. При этом он меняется при изменении напряжения питания. При увеличении напряжения он растет, потом падает.
При EN = 0 ток потребления падает до 0.065мА или 65мкА.
Первая плата пыхнула микросхемой, когда я подключил лбп к ней крокодилами — искра и микросхема засветилась, как светодиод, но не долго Вторую подключал без напряжения на выходе блока питания и потом включал его кнопкой.

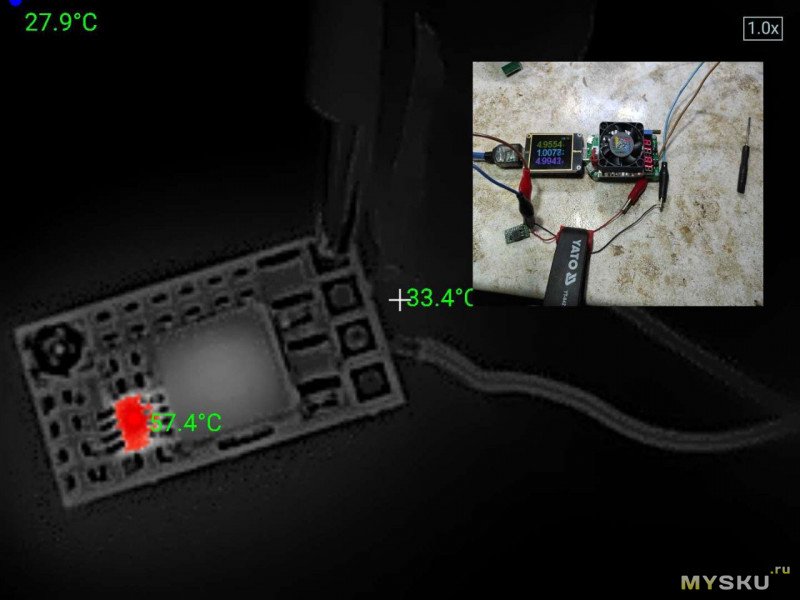

Запаял перемычку 5В, дал нагрузку 1А — нагрев до 57С.

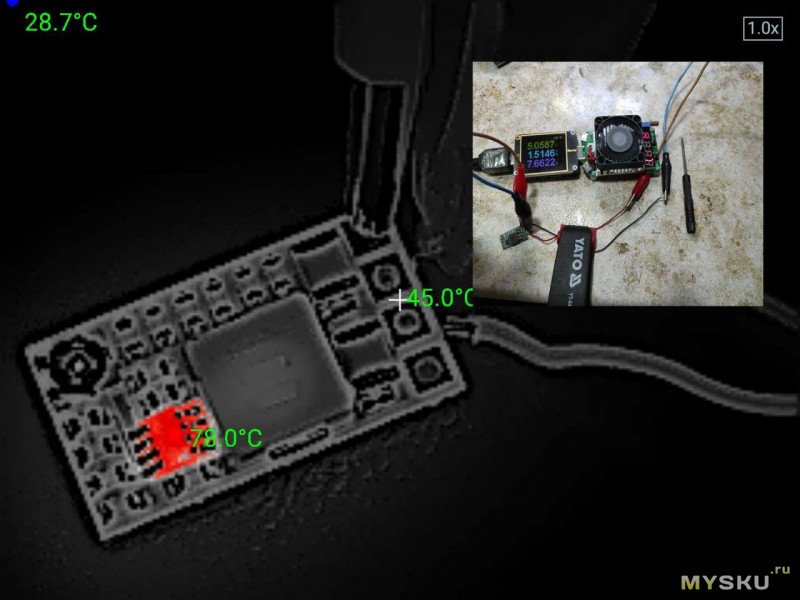

При токе 1,5А нагрев 78С.

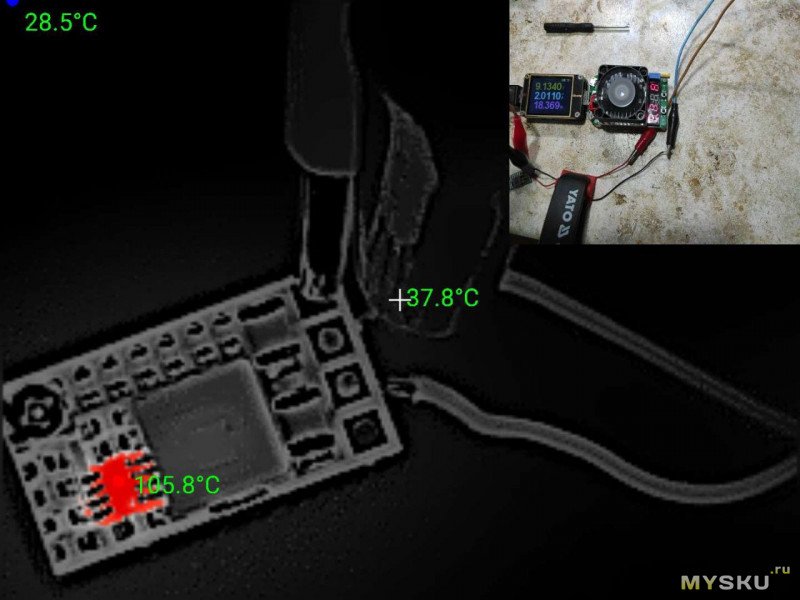

При токе 2А нагрев около 105С.

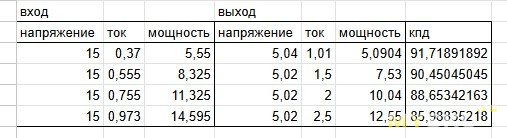

Проверил КПД платы, прогнал по токам. Чем больше ток, тем меньше кпд, все логично.

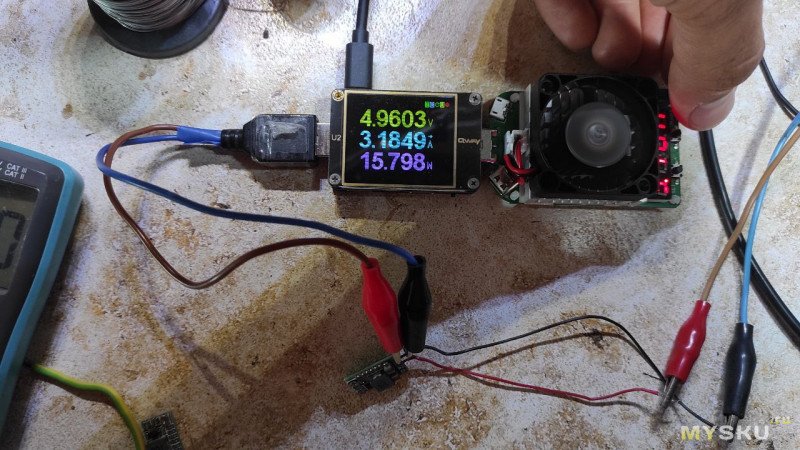

Какой максимальный ток держит эта плата? Я смог увидеть ток до 3.2А
Но долговременно она держит 2А, при токе 2.5А минут через 15 перегревается и понижает напряжение на выходе до 3В и напряжение восстанавливается после остывания микросхемы. При токе больше 3А через несколько секунд выключает напряжение на выходе в ноль.
Если подать на вход платы напряжение больше 18 вольт, то где-то на 18.8 она выключает выход.
Подавал напряжение выше 24в, плата не сгорает и при понижении напряжения ниже 18в плата восстанавливает напряжение на выходе.

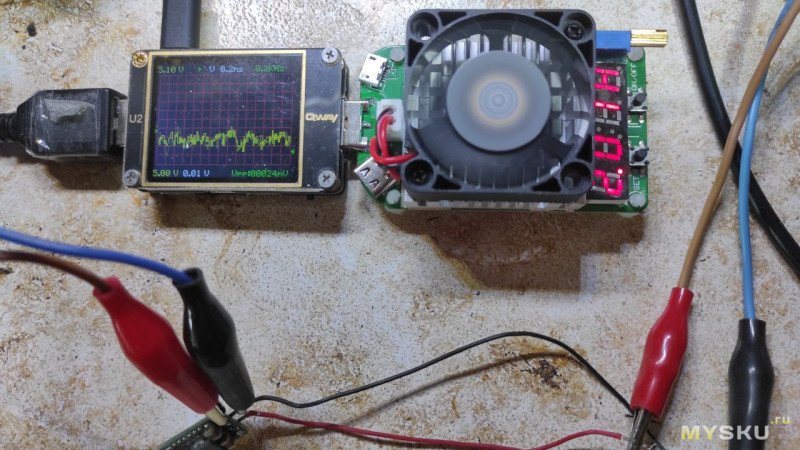

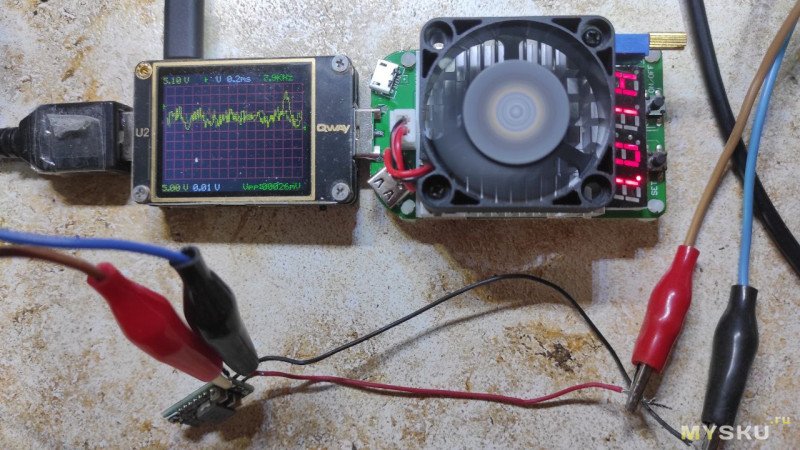

Пульсации на выходе при токах 1А и 2А в районе 20мВ.
Проверил, что выдаст сгоревшая микросхема на выход. Пока она не сгорела полностью, а только была пробита и начала греться, то на выходе было около 1.5 вольта. При этом на ЛБП было ограничение в 1А и поэтому напряжение на выходе ЛБП упало до 2В. Когда я поставил на ЛБП 5А, то микросхема засветилась и отгорела. На выходе платы ноль.
Итог: миниатюрная дешевая плата, которая долговременно держит токи до 2А и кратковременно до 3А.
Есть защита от больших токов, перегрева, не сгорает при напряжении до 24 вольта. Стабильно выдает заданное напряжение на выход если на входе до 18 вольт, при большем напряжении выключает выход, при уменьшении восстанавливает напряжение на выходе.
Видеоверсия обзора:
Платы приходят соединенные по 8 штук, еще 2 лежали отдельно.

![]() | ![]() |
Плата с односторонним монтажом. На лицевой стороне 4 конденсатора, куча резисторов, один подстроченый, микросхема и индуктивность.

Чтоб использовать фиксированное напряжение, нужно перерезать дорожку возле перемычки ADJ и потом запаять перемычку возле нужного напряжения. На фото запаяна перемычка на 5 вольт.
У платы есть мягкий старт. Для этого нужно замкнуть пин EN на минус — плата выключит выходное напряжение. Если пин EN висит в воздухе, то на выходе есть выбранное напряжение.

На микросхеме читается надпись DKGAB. По ней находится микросхема L5986 от STMicroelectronics, и она вроде подходит, но не очень. Распиновка не та и корпус у L5986 в два раза больше.
Но по параметрам похожа.
Вот тут можно посмотреть мануал и сравнить с параметрами продавца.

У продавца, у которого я покупал, написаны параметры:
Входное напряжение: DC 4-18V
Выходное напряжение: 0.8-17V
Фиксированные напряжения: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V
Выходной ток: 3A (обеспечить надлежащий отвод тепла при полной нагрузке); не требуется специального отвода тепла при входном напряжении 12 В и выходном токе в пределах 1,5 А
КПД: 97.5% (6.5V to 5V 0.7A)
Частота преобразования: 500KHz
Выходные пульсации: Около 20mV (12V to 5V 3A) на частоте 20MHz
Рабочая температура: -40 to +85С, более высокая температура окружающей среды снижает выходную мощность
Защита от перенапряжения на выходе: нет
Ток покоя: 0.85mA
Пробую подключать. У продавца заявлен ток покоя 0.85mA, реально сейчас я измерил 2,36мА на одной плате и 2,19мА на другой. При этом он меняется при изменении напряжения питания. При увеличении напряжения он растет, потом падает.
При EN = 0 ток потребления падает до 0.065мА или 65мкА.
Первая плата пыхнула микросхемой, когда я подключил лбп к ней крокодилами — искра и микросхема засветилась, как светодиод, но не долго Вторую подключал без напряжения на выходе блока питания и потом включал его кнопкой.

При токе 1,5А нагрев 78С.
При токе 2А нагрев около 105С.
![]() | ![]() | ![]() |
Проверил КПД платы, прогнал по токам. Чем больше ток, тем меньше кпд, все логично.

Но долговременно она держит 2А, при токе 2.5А минут через 15 перегревается и понижает напряжение на выходе до 3В и напряжение восстанавливается после остывания микросхемы. При токе больше 3А через несколько секунд выключает напряжение на выходе в ноль.

Подавал напряжение выше 24в, плата не сгорает и при понижении напряжения ниже 18в плата восстанавливает напряжение на выходе.
Пульсации на выходе при токах 1А и 2А в районе 20мВ.
![]() | ![]() |
Проверил, что выдаст сгоревшая микросхема на выход. Пока она не сгорела полностью, а только была пробита и начала греться, то на выходе было около 1.5 вольта. При этом на ЛБП было ограничение в 1А и поэтому напряжение на выходе ЛБП упало до 2В. Когда я поставил на ЛБП 5А, то микросхема засветилась и отгорела. На выходе платы ноль.

Есть защита от больших токов, перегрева, не сгорает при напряжении до 24 вольта. Стабильно выдает заданное напряжение на выход если на входе до 18 вольт, при большем напряжении выключает выход, при уменьшении восстанавливает напряжение на выходе.
Видеоверсия обзора:
Самые обсуждаемые обзоры
+61 |
1903
68
|
Но с YouTube сейчас тяжко в России, возможно он свой канал разместил и на других платформах.
У меня до сих пор YouTube нормально работает (на компьютере) и на других площадках его пока не искал.
Хотя канал растет.
Такая жизнь.
В виде бонуса — в России есть ПЛАТФОРМА полностью повторяющая YouTube.
Но там всё «тестовом варианте» исполнения.
Мои видео там давно крутятся, перезалитые десятками людей.
Автоматической защиты авторского права там нет.
Там много чего нет.
Поэтому стал добавлять строку адреса на свой ютуб канал прямо в картинку видео.
ЗЫ этих ютубозаменителей как собак(не… буду писать каких), а толку? Только соревнуются кто громче гавкнет, да лизнёт.
Она (ссылка) была дана как бонус, вдруг кому понравится визуальный аналог YouTube.
и то потому что у них ютуб тоже ограничен
Зашёл на Ваш вариант, прошу найти plvideo.ru/results?search_query=%25D0%259F%25D0%25B0%25D1%258F%25D0%25BD%25D0%25B8%25D0%25B5%2520%25D1%2581%25D1%2582%25D0%25B0%25D0%25BD%25D1%2586%25D0%25B8%25D1%258F
Паяние станция — они не знают, предлагают Падение станция :)
То есть с контентом пока слабо :)
И у меня на канале на новых видео это работает. Так можно выйти на международку и в разы увеличить охваты.
А на платформе ищет по «паяльная станция».
«Паяние станция» так редко кто пишет. Но ютуб с этим кое-как справляется. Показывает пайку, но не паяльные станции.
Перевод — спасибо, попробую!
Охват не помешает:)
В ютубе просто англичанин открывает мой ролик и слышит английскую речь. Без лишних движений. То есть он может и не знать, что мой ролик создан с описанием и названием, озвучкой на русском.
Но что-то пошло не так

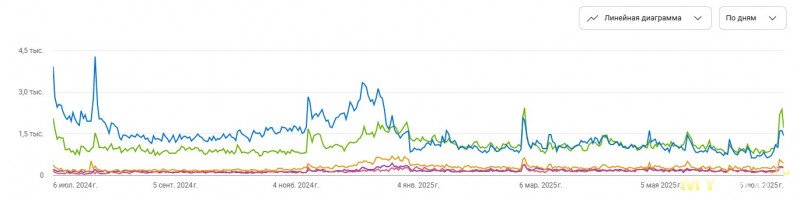

График стран, откуда смотрят мой канал за год
Синяя Россия, зеленая Украина. И сейчас трафик из РФ упал почти до трафика из Украины. А иногда из Украины смотрят и больше.
Реклама каждые 15 секунд и при запросе мультики детям порнуху 3d включает.
Но я там редко бываю, у меня пока YouTube работает без всяких блокировок.
Но раз в 3-5 дней там бываю, смотрю сводку.
И там поинтересуйтесь, сколько людей реально обходят блокировку. Подавляющее большинство не обходит никакие блокировки.
Запаял EN к нолю — ток ХХ 0.065мА то есть 65мкА.
Добавил в обзор.
А ещё у нас она есть на пути нагрузки. И конденсаторы есть. Даже кз (скорость нарастания тока) будет ограничено этой самой индуктивностью. Да и резко подключили это не про современную цифровую нагрузку, где она априори импульсная ака резко подключили.
В общем, не было бы скачка тока — не было бы выброса. А индуктивность в любом случае есть, даже у выводов и разварок кристалла.
dkXXX
P.S. Нет ошибся, у Silergy Sot23-6 корпус. Но параметры те-же 4.5-18 вольт, 3 ампера.
Это просто клон в другом корпусе…
Возможно есть ещё и другие компактные варианты для понижения до 3.3В, буду благодарен за ссылочку
sl.aliexpress.ru/p?key=Ahu23cm
Не понял, как вы собираетесь использовать эту плату в сочетании с одним аккумулятором?
sl.aliexpress.ru/p?key=MKbS3Qc
Подстроечник мне в принципе не нравится, со временем или от вибрации может подвижный контакт отвалиться, и хорошо если плата не даст на выход максимальное напряжение.
а раз уж переживаешь насчет превышения напряжения, то надо делать сверхбыстрый предохранитель + crowbar circuit, потому что всегда найдется какая-то другая точка отказа, которая приведет к подобным последствиям.
просто смотрю на древние бюджетные цифровые мультиметры из самого начала 1980х годов. калибруются подстроечниками и пока что ни один из имеющихся не потребровал перекалибровки. укладываются в свои заявленные 0.1 процента базовой точности. либо мне каким-то чудом всякий трешак, по внешнему будто бы откопанный из под земли со свалки предварительно перекалибровали (в чем очень сильно сомневаюсь). сколько раз можно выиграть в лотерею? а то уже 5-ый раз так выигрываю, и больше похоже на закономерность.
а уж что с ними было за активные годы пользования. сколько они раз падали, ух. более того, они возможно даже имеют всякие индустриальные (или даже милитари) допуски, и их однозначно тестировали на вибрации.
или аккурат после 1980х годов абсолютно все разучились делать нормальные подстроечники?
Всяческие защиты конечно полезны, но лучше просто исключить из схемы подвижный элемент, открытый всем ветрам и грязи и характеристики которого будут зависеть от того насколько заржавела пружина и сколько пыли насыпалось на дорожку. Так то его можно и подключить таким образом, чтобы при отвале ротора напряжение не взлетало до максимума, а падало до минимума, но это тоже не особо хорошо. А дребезг будет полюбому — треск из динамика при регулировке громкости все слышали.
Почему и что там сгорало так и не разобрался.
Это не плавый, а мягкий старт. То есть можно включать плату через кнопку с малыми токами, через кнопку не будет идти ток 2-3А, а микроамперы.

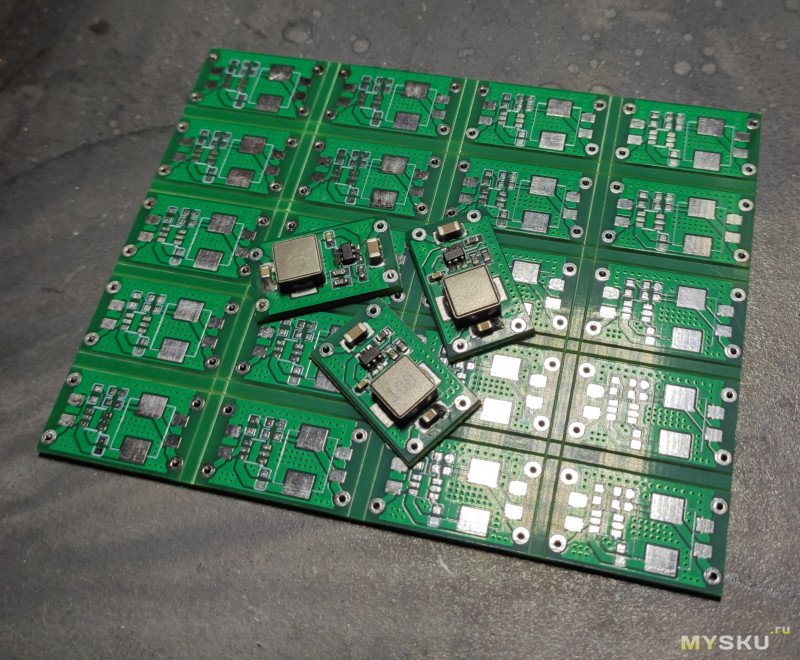

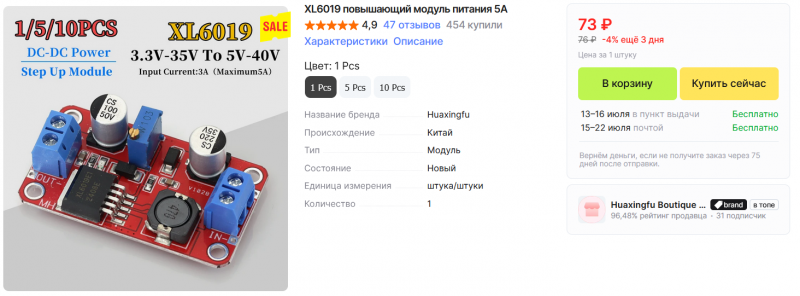

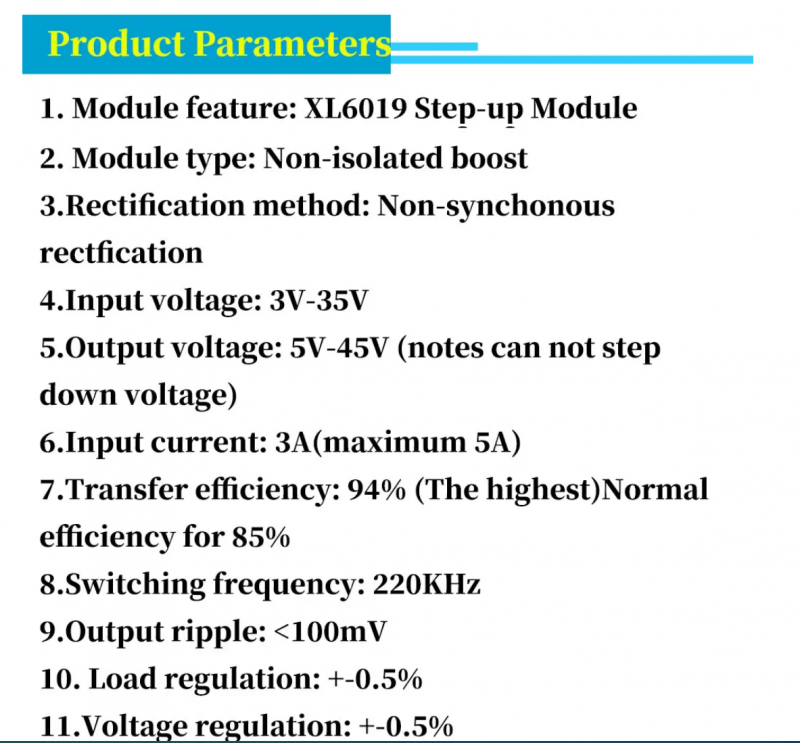

Чтобы прямо до 40 — действительно XL6009/6019, но они сильно мощнее, крупнее, и вхолостую жрут больше. Но у них есть варианты тоже с «мягким стартом» отдельным проводком.

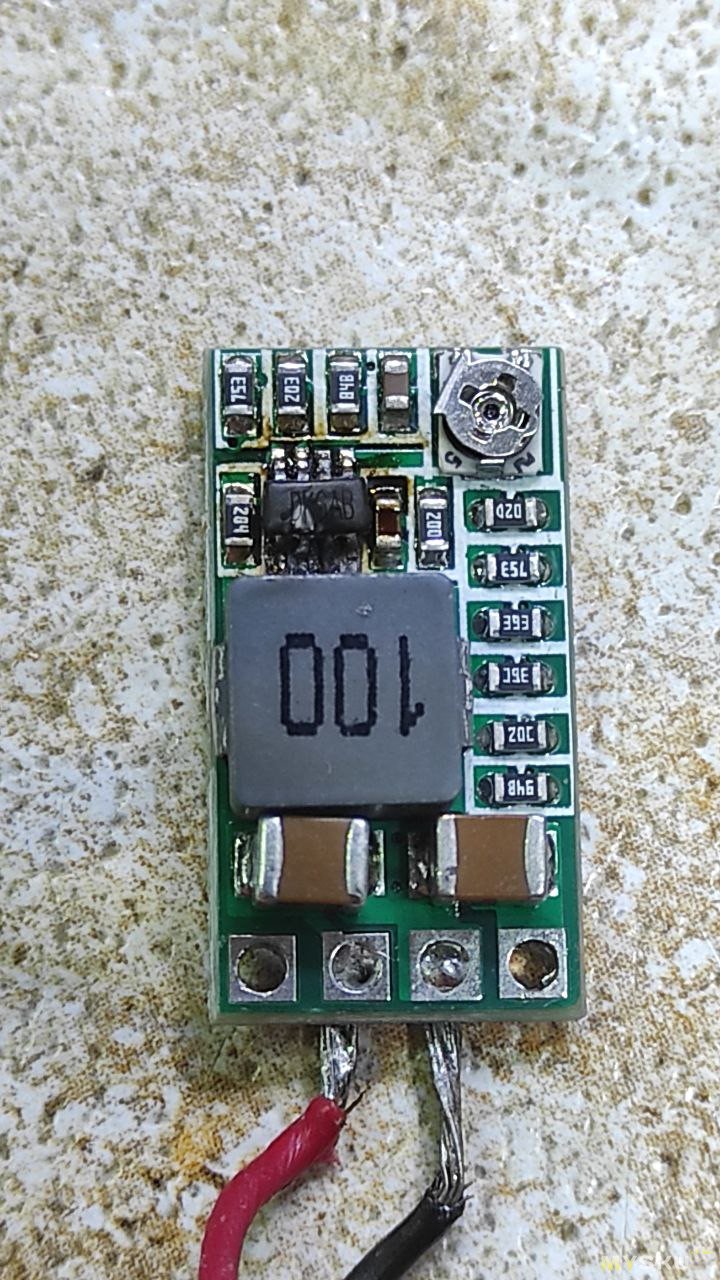

На мелкосхеме написано «B628». Похоже на SHOUDING SDB628. Про перемычку вы совершенно правы, дорожка идёт к 4 ноге EN, больше 1.5В на ней — включается. Защита от переразряда у на уровне 2.0 В, то есть литий не убьёт, но покалечит. Вместо перемычки (или последовательно с выключателем) можно ещё впаять стабилитрон на вольт.
