ZOYI ZT-E2: И швец, и жнец, и на дуде игрец. Тестер электросети с функцией бесконтактного обнаружения напряжения

Друзья, всем привет!
Сегодня покажу интересный, простой и недорогой гаджет ZOYI ZT-E2. Это тестер электросети (розеток), а также беспроводной детектор напряжения. Давайте взглянем на него поближе, чтобы понять, чем он интересен. Приглашаю ↓

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Рабочее напряжение питания: 2,6 ~ 3,3 В
• Диапазон измеряемого напряжения: 0,1 В ~ 250 В / 40 Гц ~ 1 кГц
• Рабочая температура: 0°C ~ 40°C
• Рабочая влажность: 20% ~ 75% относительной влажности (RH)
• Температура хранения: -10°C ~ 50°C
• Влажность при хранении: 20% ~ 80% относительной влажности (RH)
• Ток тестирования УЗО (RCD): > 30 мА
• Рабочее напряжение для теста УЗО (RCD): 220 В ± 20 В

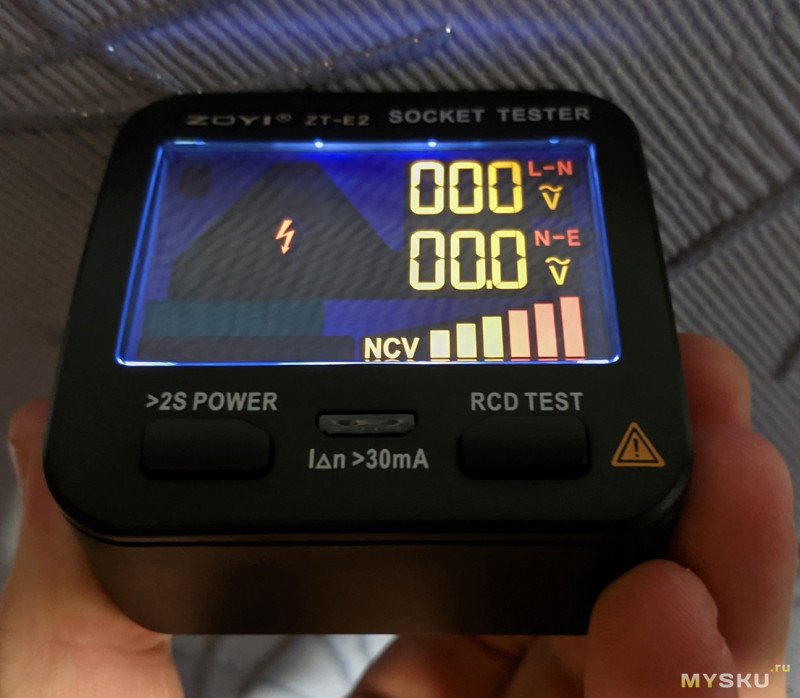

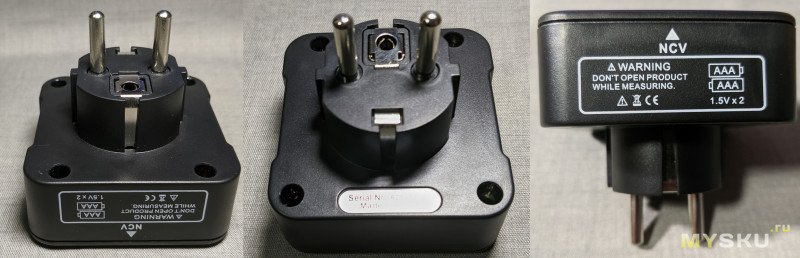

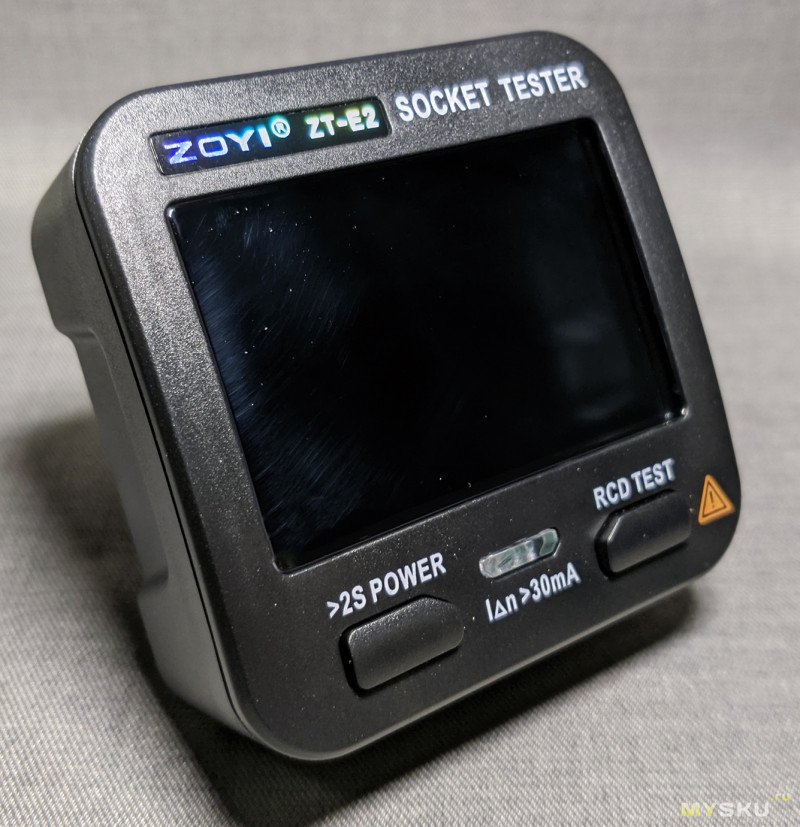

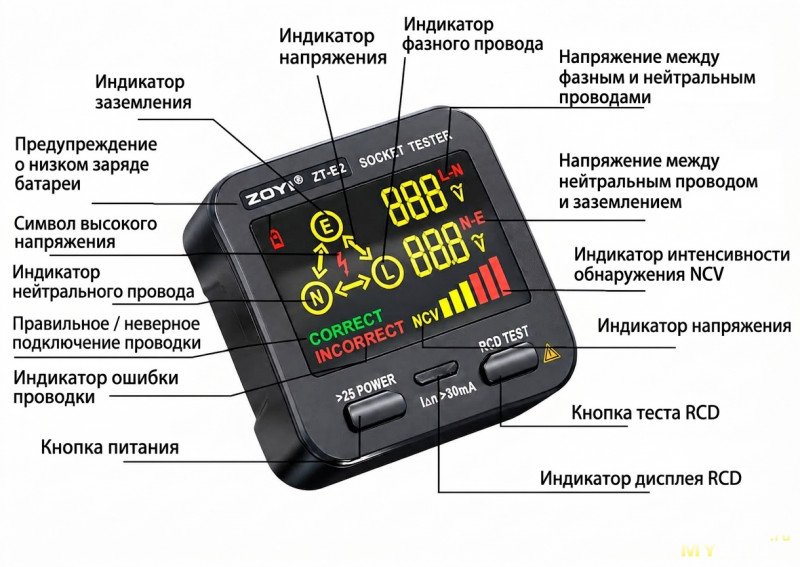

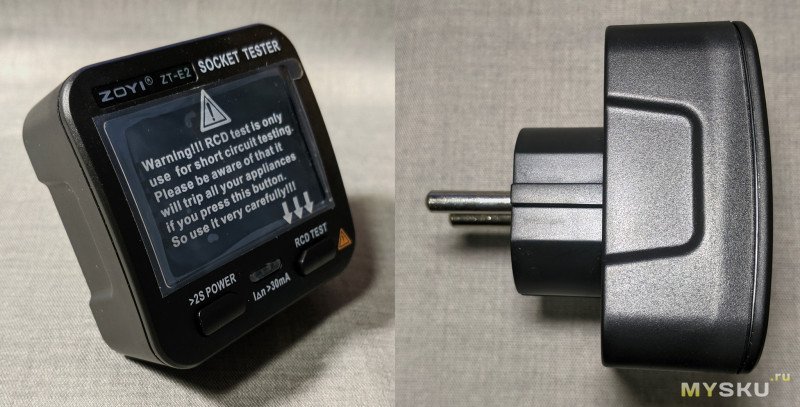

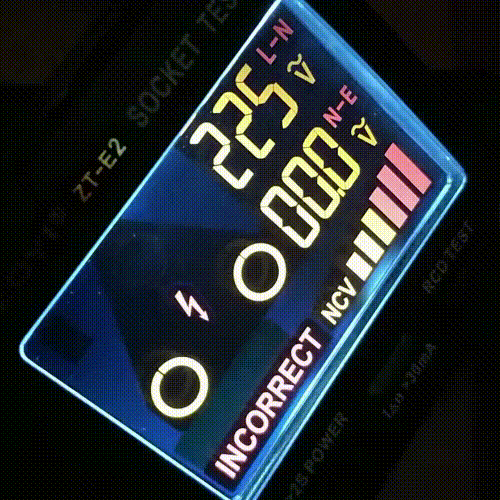

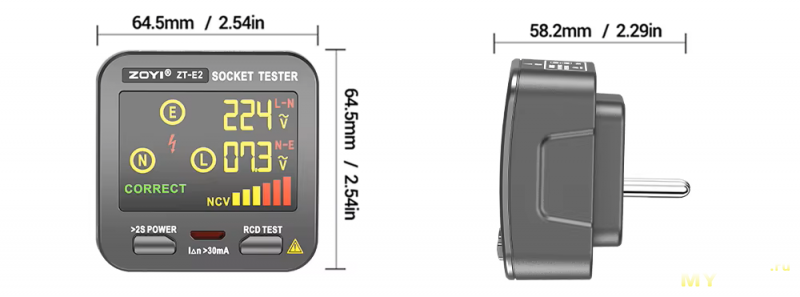

Устройство представляет собой дисплей, две кнопки и светодиод-индикатор в корпусе, который подключается в розетку. Существуют версии под разные розетки, в моём случае — тип F, европейская.

Всё максимально просто и интуитивно понятно.

А ЧТО ВНУТРИ?

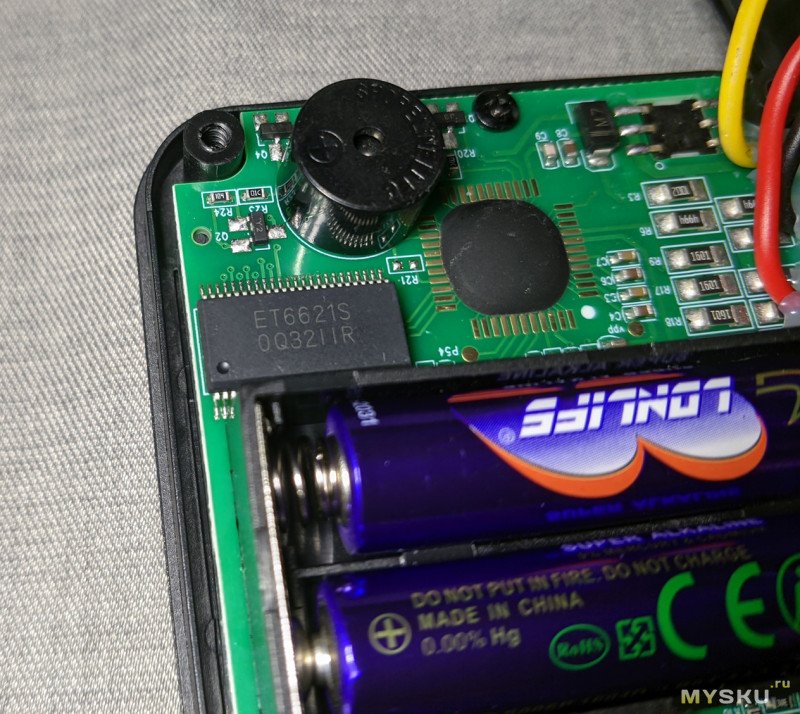

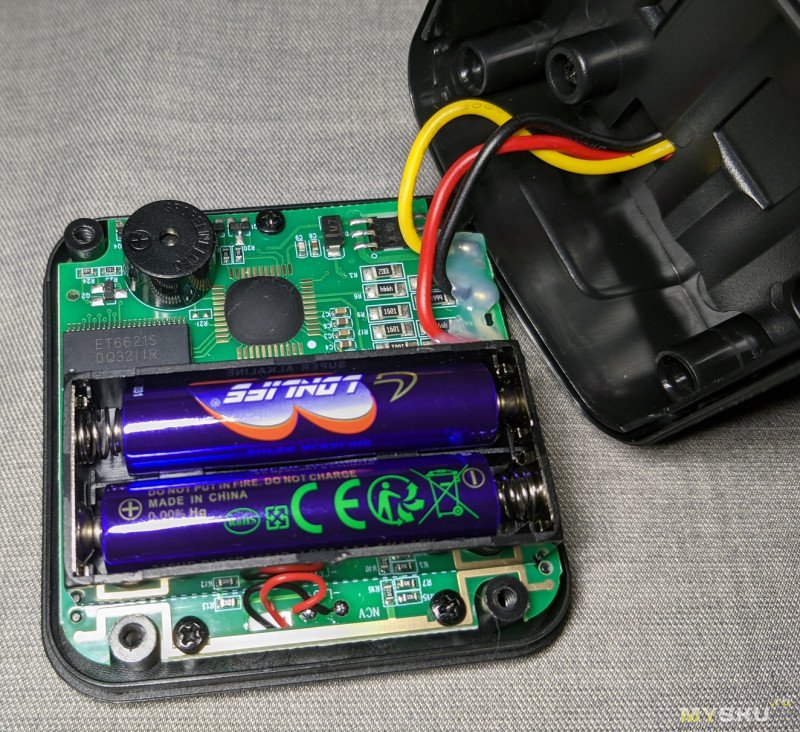

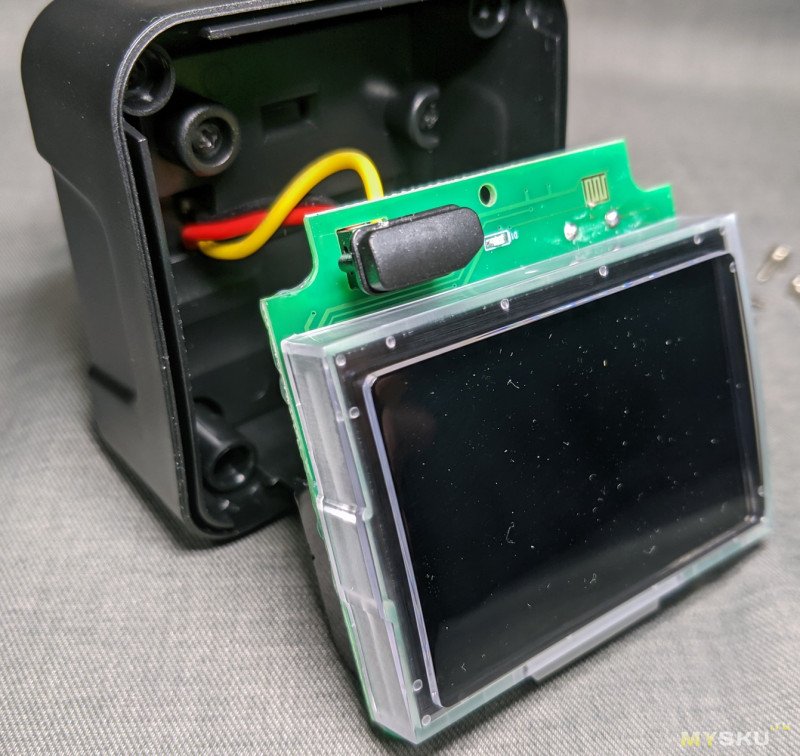

А внутри нас ждёт текстолитовая плата, на которой распаяны резисторы, микроконтроллер, другие вспомогательные элементы, а также зуммер. Питание у устройства — от двух AAA-батареек. Для того чтобы их заменить, нужно открутить четыре винта и снять крышку.

 РЕЖИМЫ РАБОТЫ, ИНДИКАЦИЯ И ТЕСТИРОВАНИЕ

1. Тестер розеток.

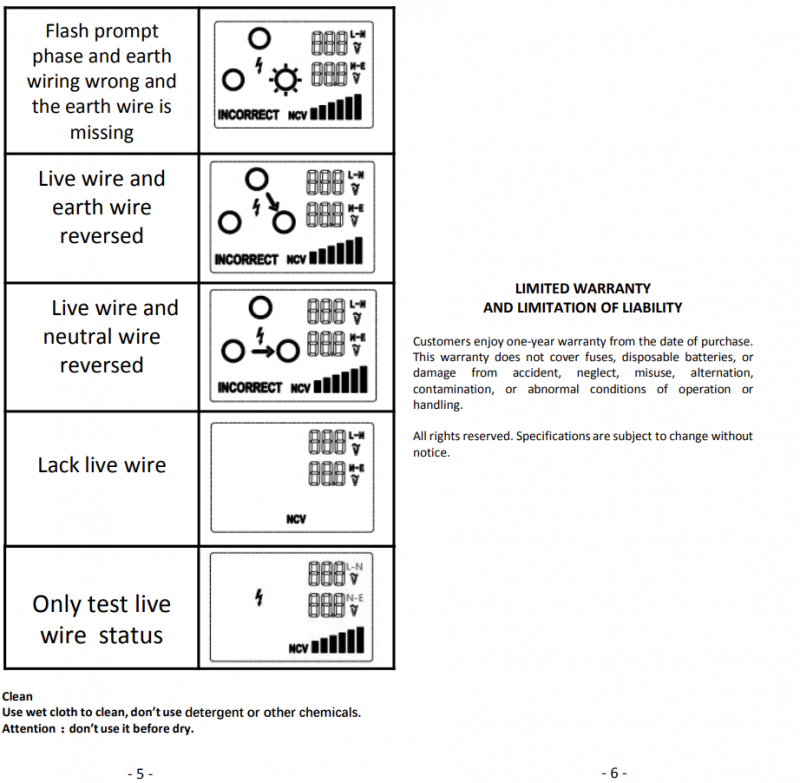

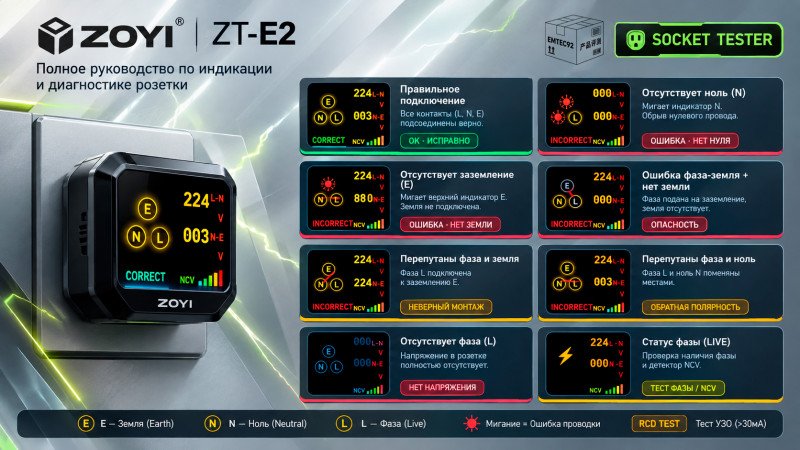

В этом режиме устройство предлагает следующую индикацию:

• Определение отсутствия заземления
• Определение отсутствия фазы, если присутствуют заземление и нейтраль
• Определение отсутствия нейтрали, если присутствуют заземление и фаза
• Определение того, что нейтраль или фаза перепутаны местами с заземлением
• Напряжение между фазой и нейтралью (напряжение в сети)
• Напряжение между нейтралью и заземлением

Последняя функция нужна для диагностики безопасности и правильности подключения розетки. В идеальной бытовой сети напряжение N-E должно быть близким к 0 В. Появление там заметного напряжения указывает на одну из следующих проблем:

• Обрыв или плохой контакт заземления (Earth): Если заземляющий провод «висит в воздухе» (не подключён), за счёт наводки от фазы тестер может показать некоторое напряжение между N и E (или, наоборот, отсутствие нормальной земли при тестировании нагрузки).
• Перекос фаз или плохой контакт нейтрали: Если рабочая нейтраль перегружена, имеет высокое сопротивление на скрутках/зажимах или отгорает на щитке, на ней относительно «чистой» земли появляется потенциал (например, от пары вольт до нескольких десятков вольт).
• Отсутствие заземления вообще (или «зануление»): Тестер быстро выявляет ситуации, когда вместо честной земли в розетке сделана перемычка с нуля или заземляющий проводник отсутствует.
• Утечка тока: Если какой-то прибор в сети имеет повреждённую изоляцию и пропускает ток на корпус (и далее на землю), потенциал земли может «подняться».

Интерпретировать показания N-E можно так:

• 0–2 В: Идеальное состояние сети.
• 2–5 В: Нормальная рабочая ситуация при включённой мощной нагрузке в доме (падение напряжения на рабочем нуле).
• Выше 5–10 В: Повод проверить затяжку контактов нулевого провода в щитке и качество заземляющего контура.

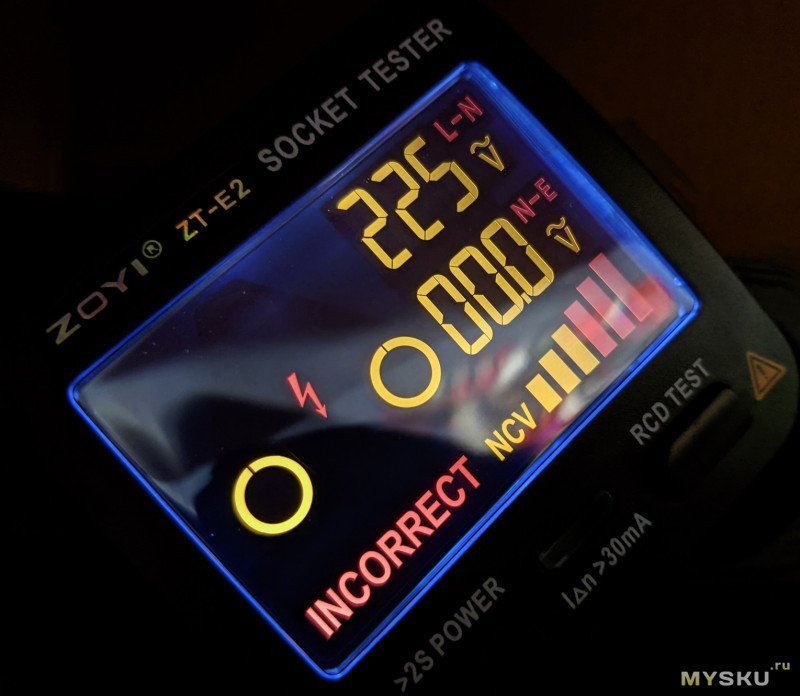

Подключил к инвертору, заземления нет. Прибор сообщил об этом миганием соответствующего индикатора.

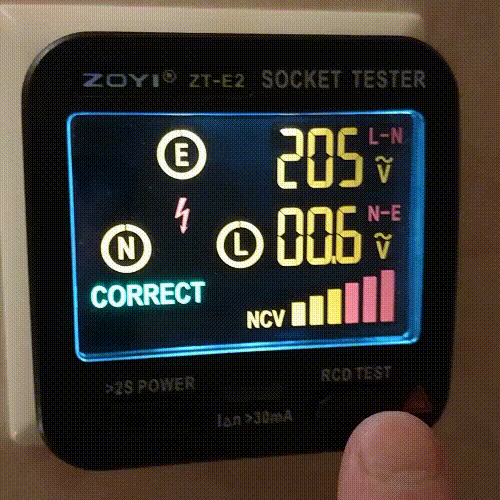

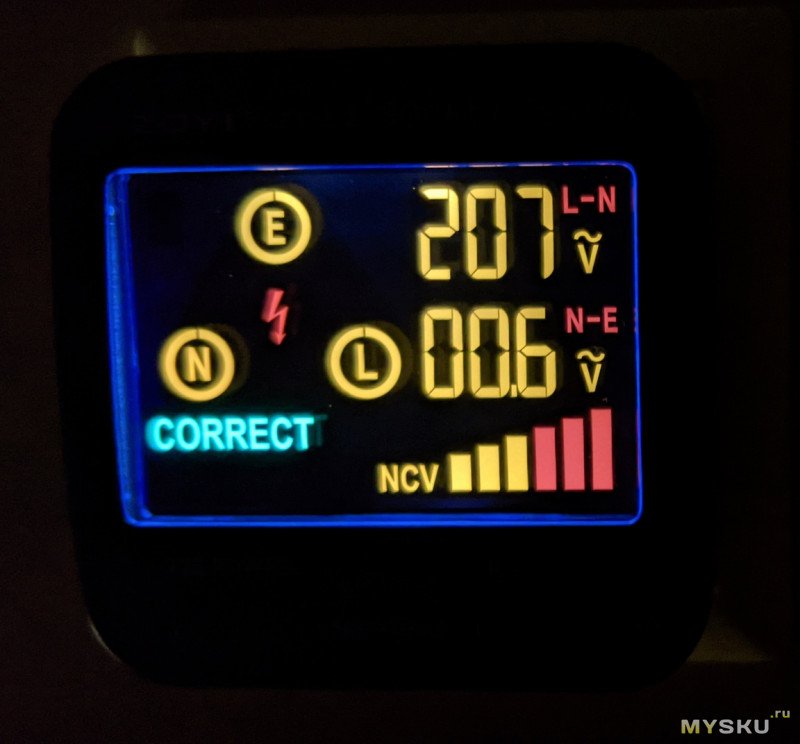

В розетке с заземлением прибор сообщил, что всё хорошо.

2. RCD: проверка УЗО (устройств защитного отключения) / дифференциальных автоматов.

После нажатия кнопки «RCD TEST» прибор имитирует утечку тока более 30 мА, что заставляет УЗО или дифавтомат отключить питание. При успешном срабатывании загорится красный светодиод.

3. NCV: тестер бесконтактного обнаружения проводки.

Работает функция примерно так же, как и на любом другом аналогичном устройстве. При обнаружении провода под напряжением прибор сообщает об этом зуммером и индикацией. Это не рентген, который позволит с точностью до миллиметра найти кабель в стене, но при этом его вполне хватит для того, чтобы понять, где примерно расположен кабель, и случайно его не просверлить.

ВЫВОДЫ:

Устройство мне понравилось. Оно простое, но в то же время самодостаточное. Если бы это был исключительно тестер для розеток, то устройство было бы полезным, но очень нишевым, а с NCV оно становится более универсальным и более полезным для широкого круга людей. С его помощью можно определить корректность новых установленных розеток и целостность проводки в старых, проверять работоспособность УЗО не кнопкой «тест» на нём, а в условиях реальной имитации утечки, ну и, конечно, определять, где именно в стене находится кабель. Устройство работает от батареек. Конечно, было бы круто, если бы был аккумулятор, заряжаемый от Type-C, или вообще зарядка от подключения к сети 220 V, но это была бы другая цена, поэтому решение использовать батарейки более чем разумное.

А вы что думаете об этом девайсе? Вам было бы полезным такое устройство? Пишите в комментариях, интересно будет почитать.
