Был такой период в моей работе, когда приходилось ещё и витую пару протягивать. Весело и увлекательно. Особенно когда это 5-этажное здание и непонятно кто и что накрутил там до тебя. Для работы прикупил кримпер и тестер SC8108. Экран был монохромным. Но функционал лично для меня нормальным (достаточным). Сегодня же прогресс настолько преисполнился, что экран у сетевого тестера цветной, функций хоть отбавляй. Ещё и чехол в комплекте.

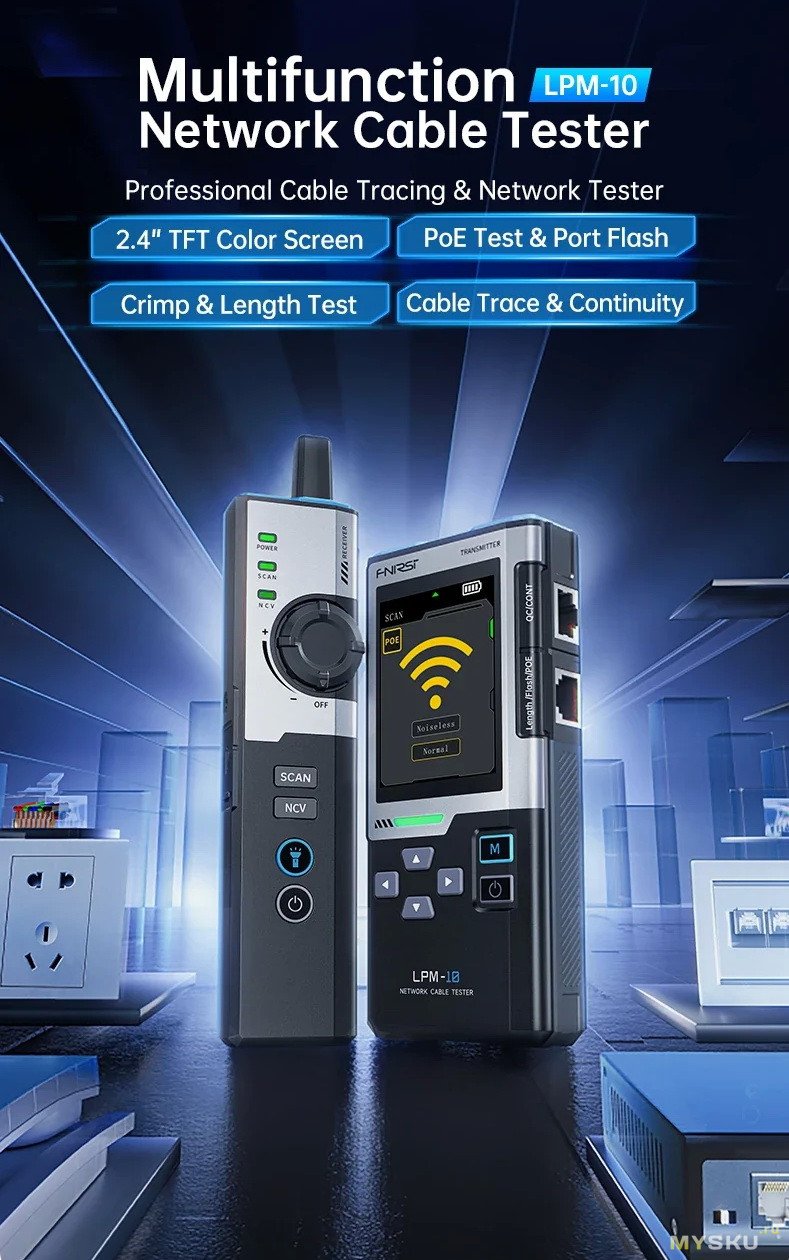

⏱ Измерение длины: от 2.5 м до 200 м
Точность: до 20 м: ±1,6 м, 20–100 м: ±2,4 м, свыше 100 м: ±3,2 м
● Дисплей: цветной 2.4" ⚡ Питание: USB Type-C, 5 В / 1 А ⚡ Аккумулятор: 3000мАч у основного блока и 1500 мАч у хоста
заявлено до 10 часов непрерывной работы
Основной тестер: Вес 185г Размер 153 x 68 x 31 мм
Выносной модуль (хост):
Вес 116г
Размер 41 х 26 х 192мм

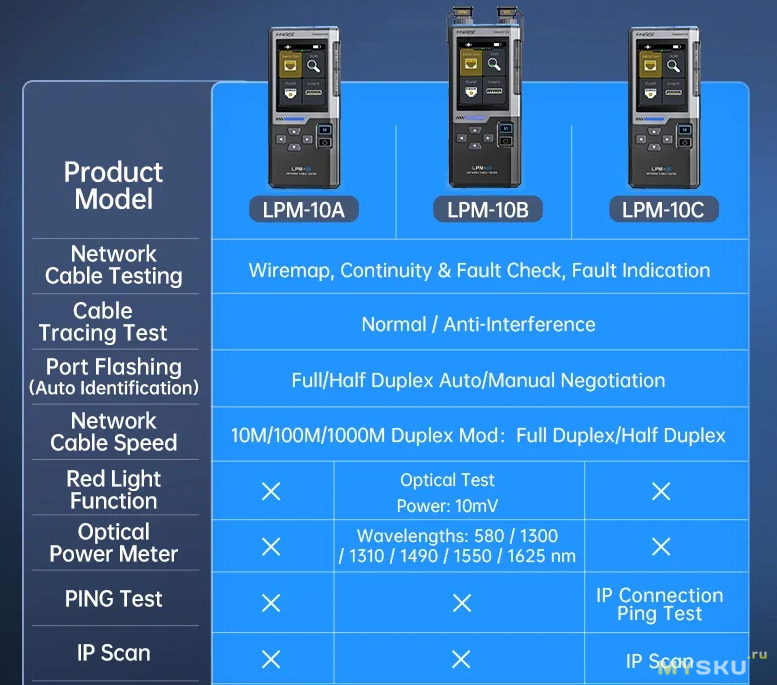

Другие модели в линейке:
LPM-10B supports: optical power test power 10mW, 580/1300/1310/1490/1550/1625 (wavelength)
LPM-10C supports: IP connection Ping test, IP scan
Упаковка и комплект

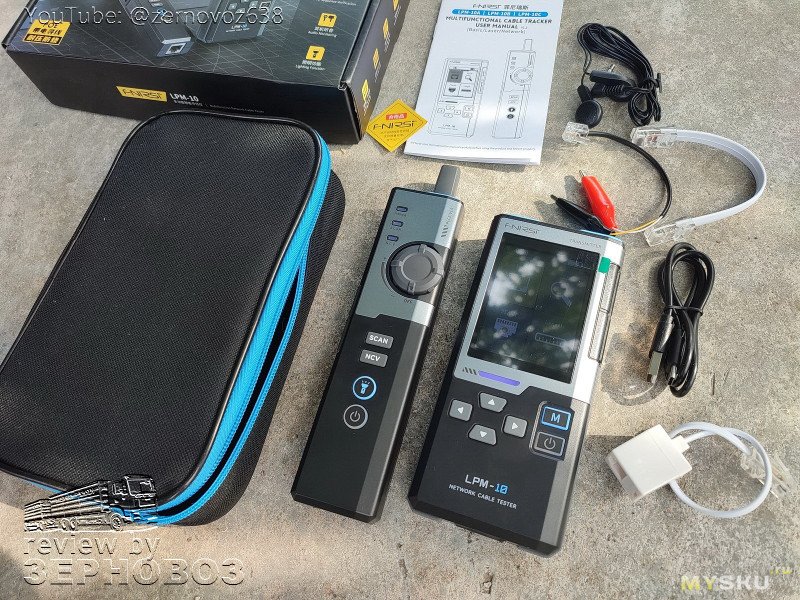

В комплекте основной тестер и выносной блок (LPM-10A Host), комплект переходников/насадок для тестирования, кабель USB Type-C для зарядки, чехол, наушники, инструкция.
Кабели: Alligator Clip *1, RJ45 to RJ11 Cable *1, RJ45 Cable
Внимание — так написано в описании к товару, но в уме держим, что RJ45 это 8P8C, а RJ11 это6P2C/6P4C
Наушники: они есть.

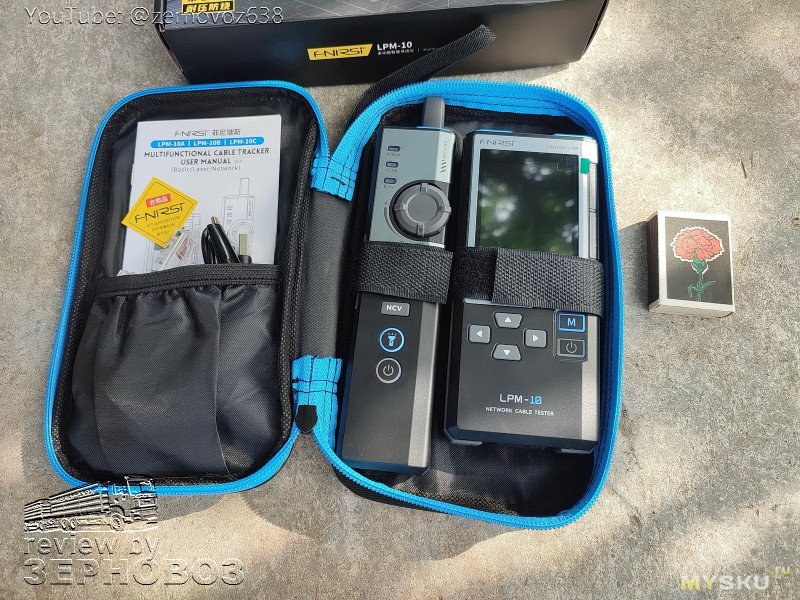

Кратко о чехле — нормальный и он есть, кмк мягковат, впритык по размеру. Но нормальный. Верхняя и нижняя часть имеют прослойку из пены. Но я бы предпочёл чуть более жёсткий кейс.
Коробка. Как для «на подарок» — так и сильно хорошая, имхо. Но привычно-качественная, как и все коробки что я держал в руках для гаджетов этого производителя.

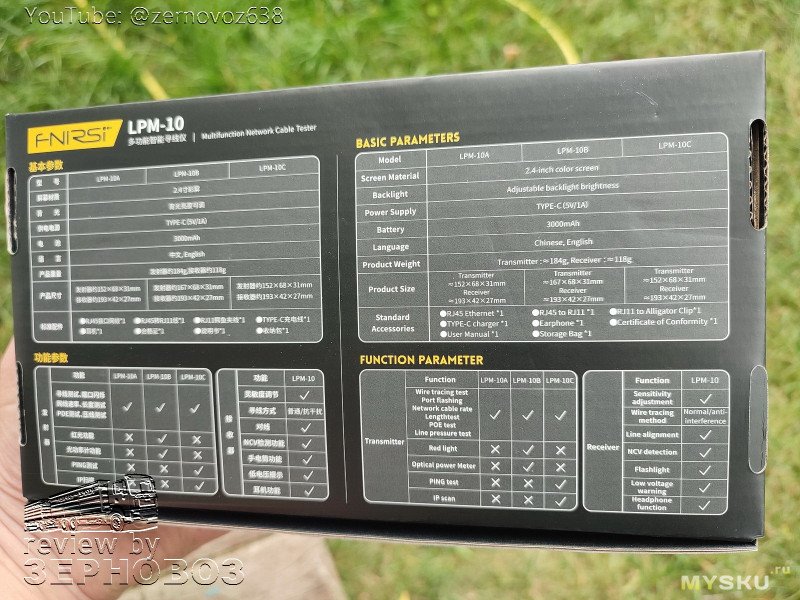

На обратной стороне — характеристики. Сбоку модель.

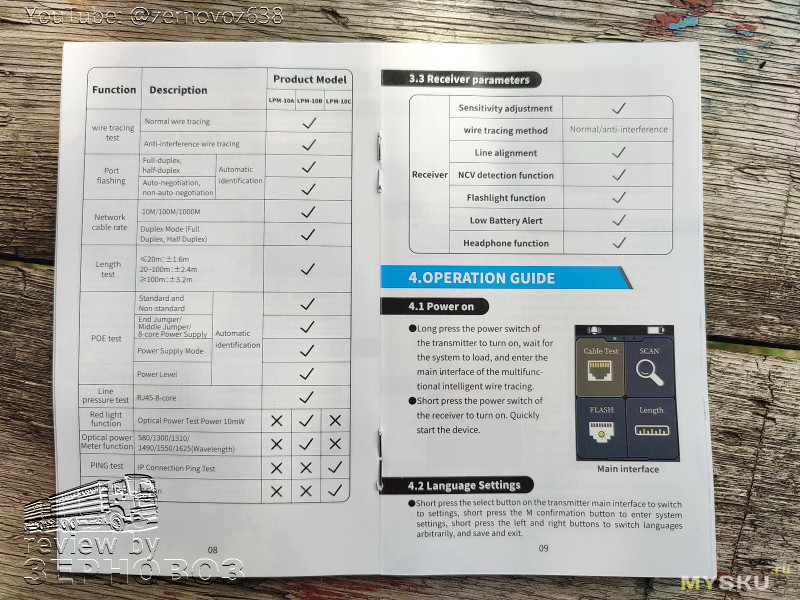

образец страниц инструкции
Внешний вид. Размер

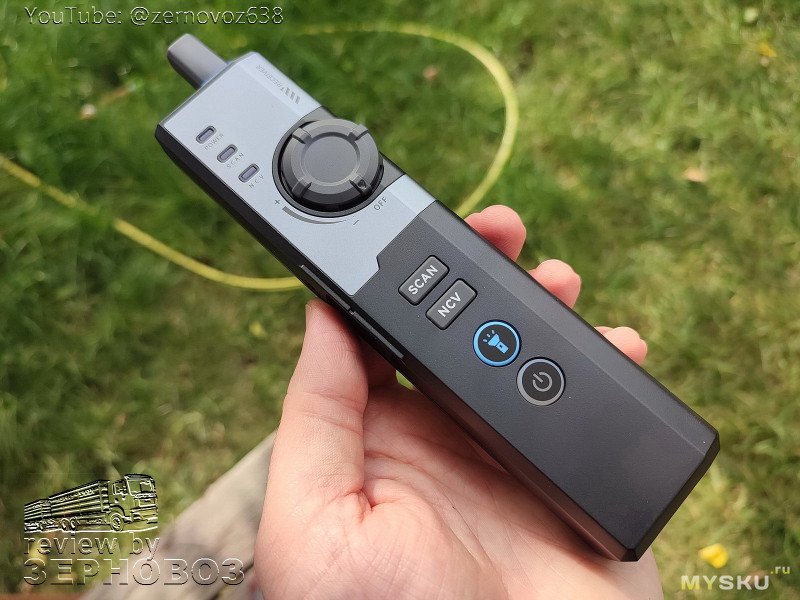

первым в руки попросился хост, в руке лежит удобно, длинноват (можно было бы и покороче), есть фонарик и «штрыкалка» (антенка NCV), удобная крутилка звука, вполне большие кнопки, три больших светодиода (световода)

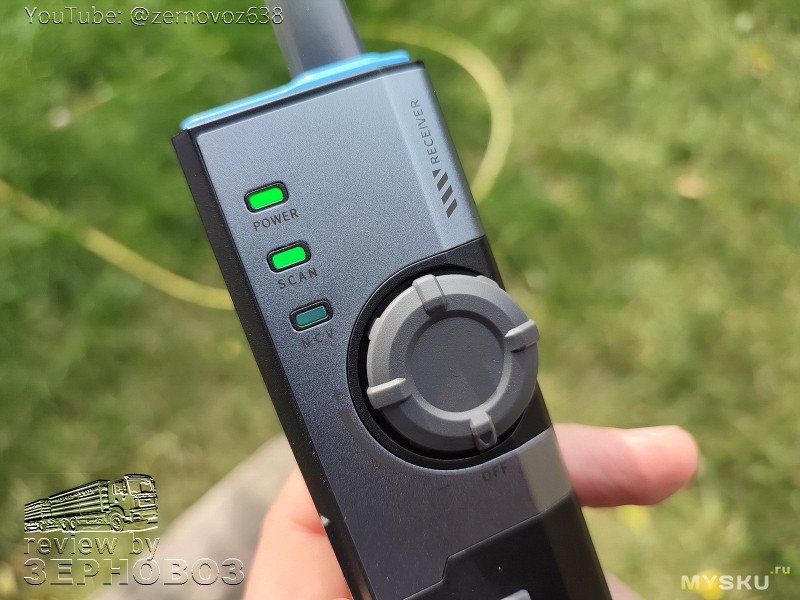

режим можно быстро оценить по светодиоду, всё очень просто

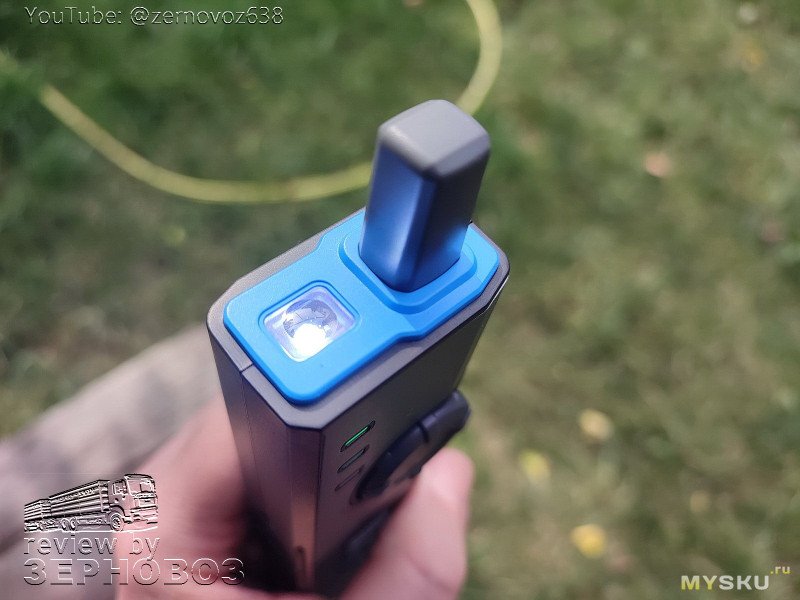

фонарик — в данном конкретном случае — полезная штуковина (но налобный лучше)
динамик, судя по решётке, такой, что не помешало бы ещё и радио (громкость есть, кнопка скан также...), что-то типа такого привета из 2000х

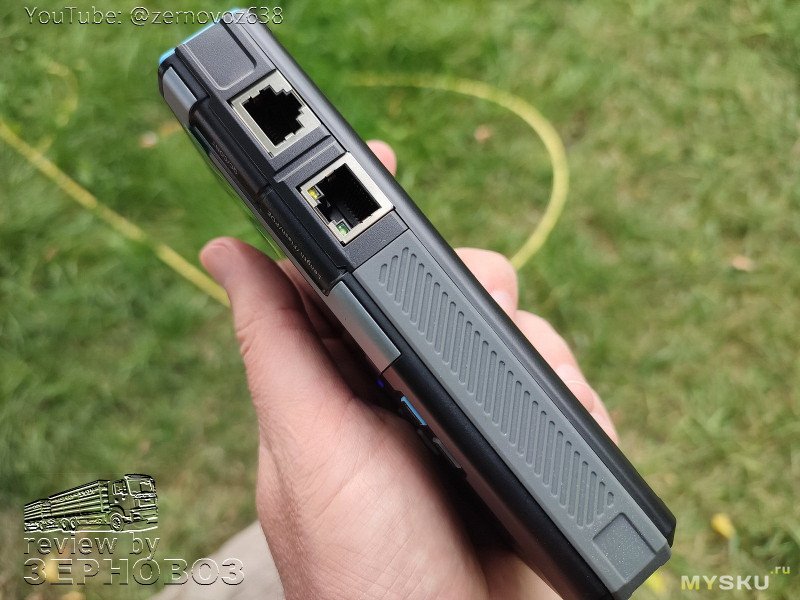

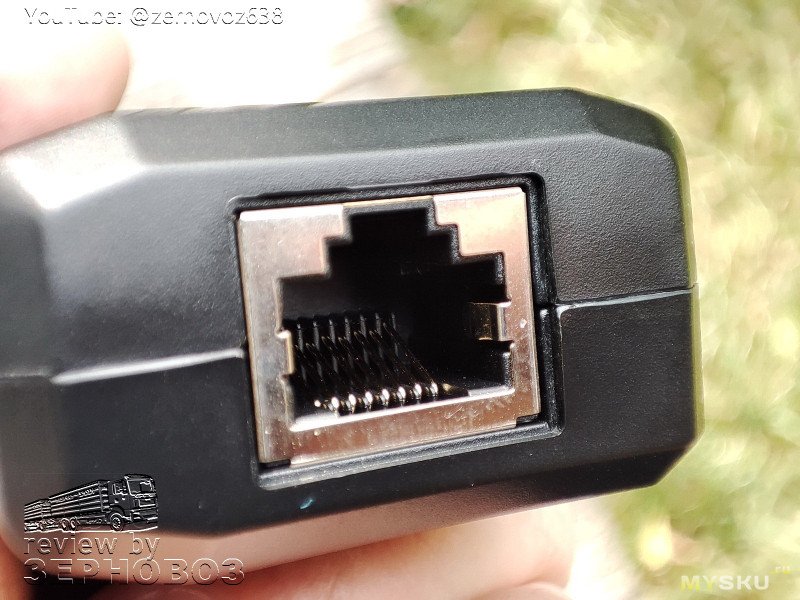

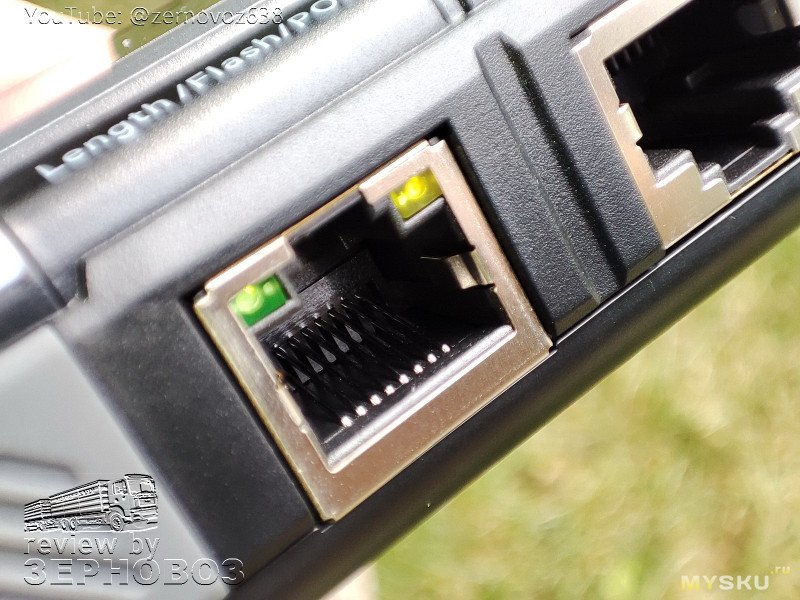

на торце порт 8P8C (известен как RJ-45), сбоку порт зарядки под резиновой заглушкой, рядом гнездо 3.5мм для наушников
теперь об основном блоке

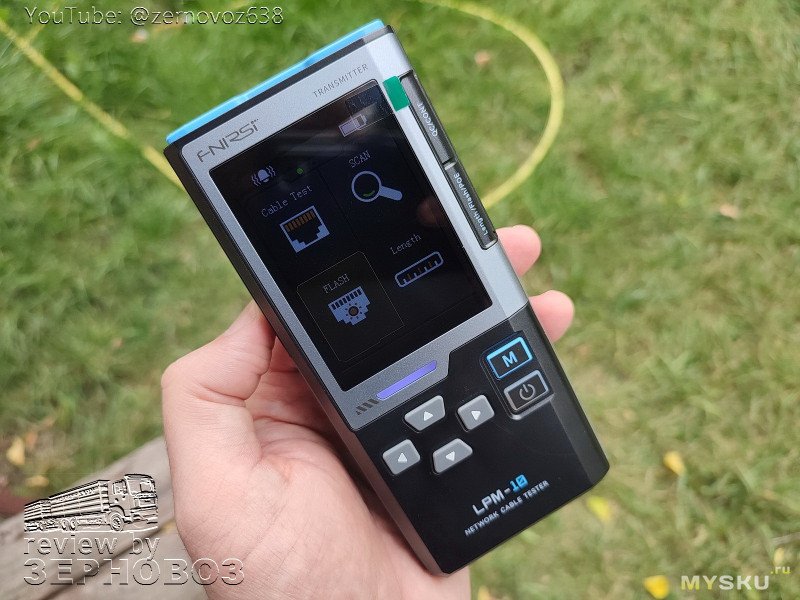

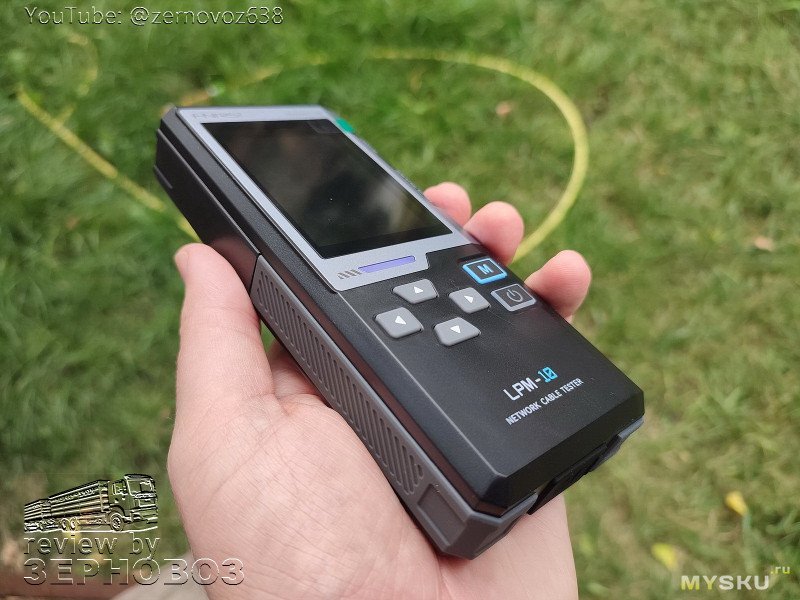

корпус большой (также можно чуть меньше), в руках лежит удобно, по бокам резиновые накладки (удобно), большой экран, понятный, кнопки большие, также понятные (кнопка М это «подтвердить» или «ОК», кнопка выкл это «назад»)

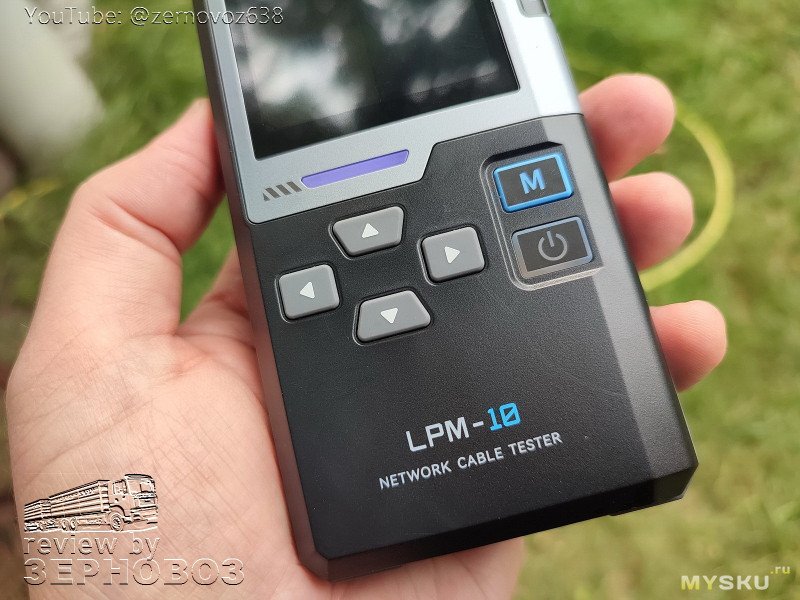

кнопки

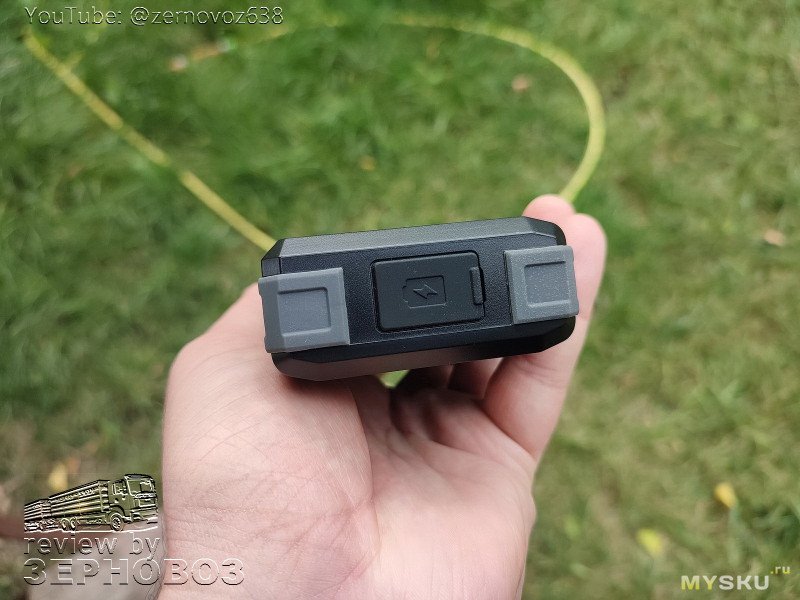

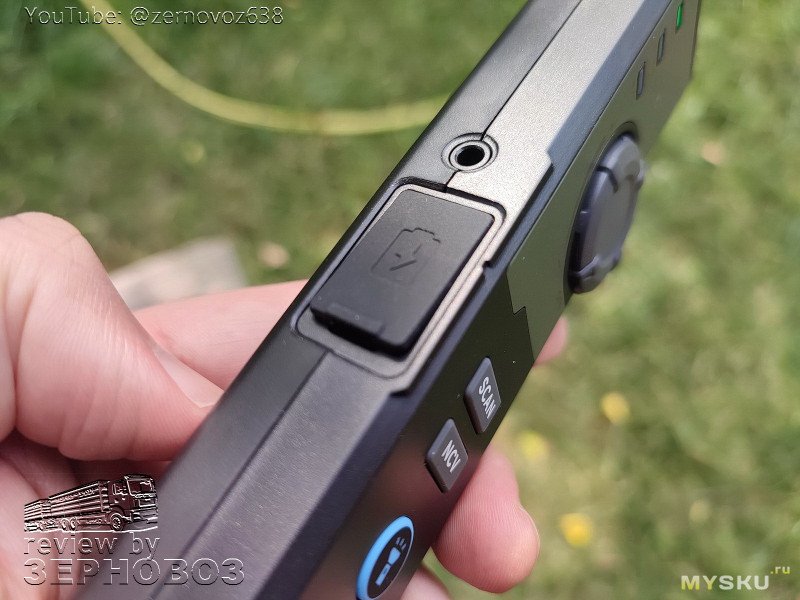

на нижнем торце порт для зарядки под резиновой заглушкой
по бокам резиновые накладки — реально с ними удобнее

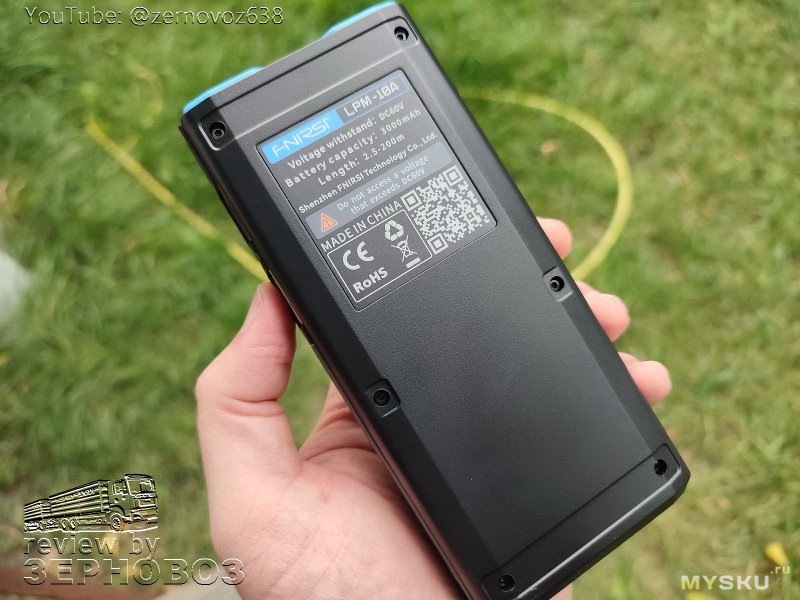

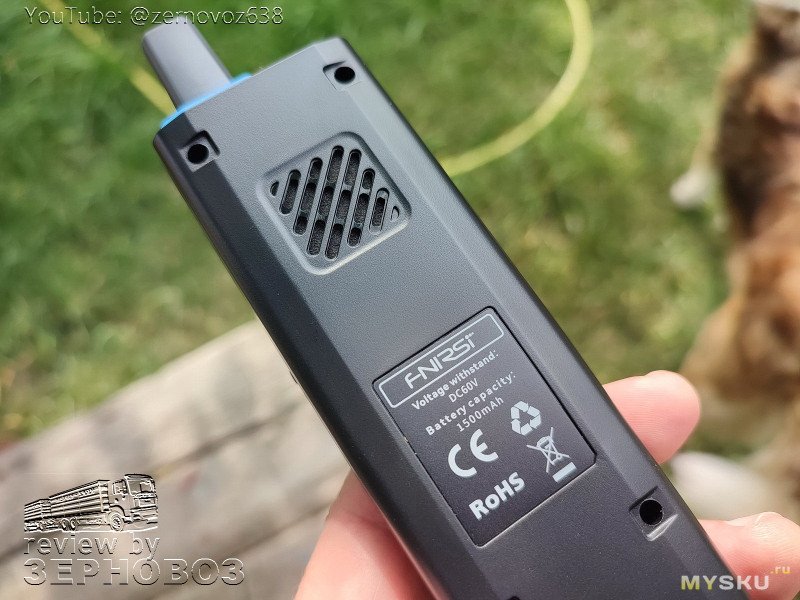

сзади краткие характеристики и предупреждение что не подключать более 60В

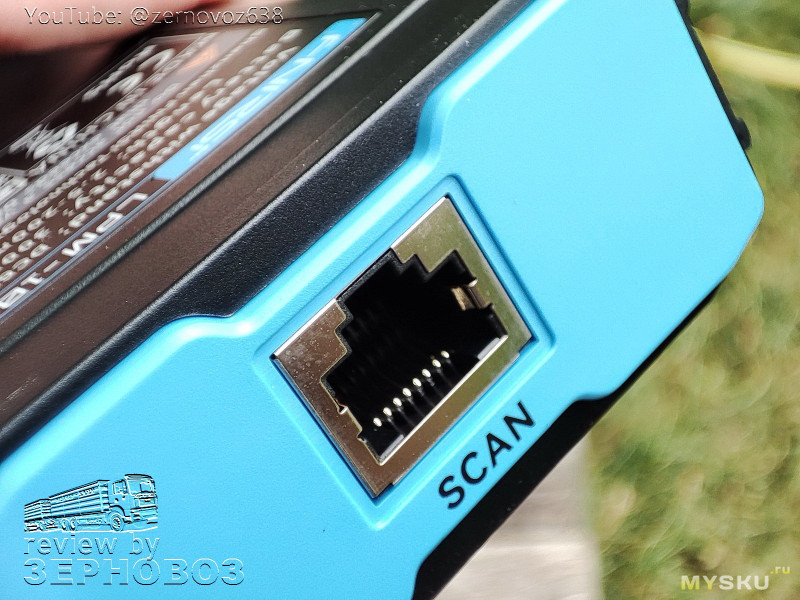

на верхнем торце порт для режима «сканирование»

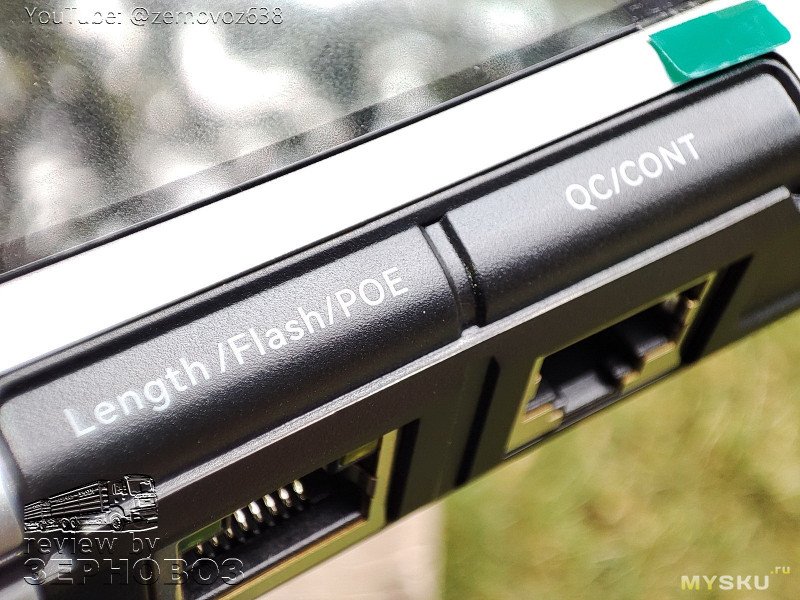

на правом торце два порта для прочих режимов
порты как бы подписаны, но помнить не обязательно — т.к. при выборе функции на экране показывает в какой порт должен быть подключен кабель
Функционал и тестирование

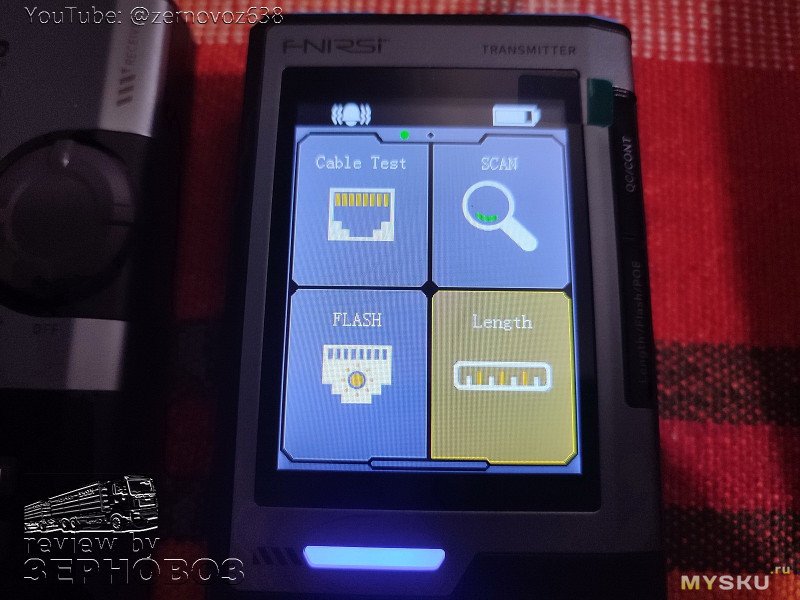

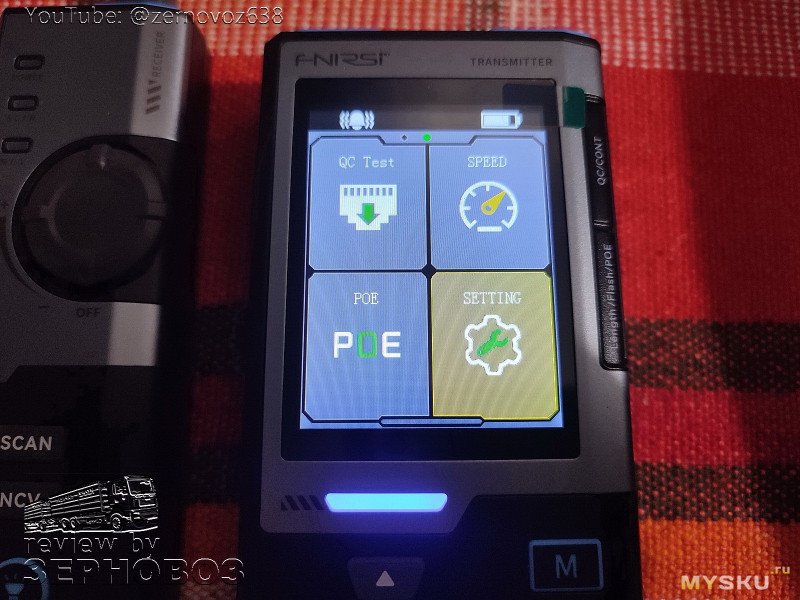

основных экранов всего два
в режиме тестирования кабеля доступны подрежимы:

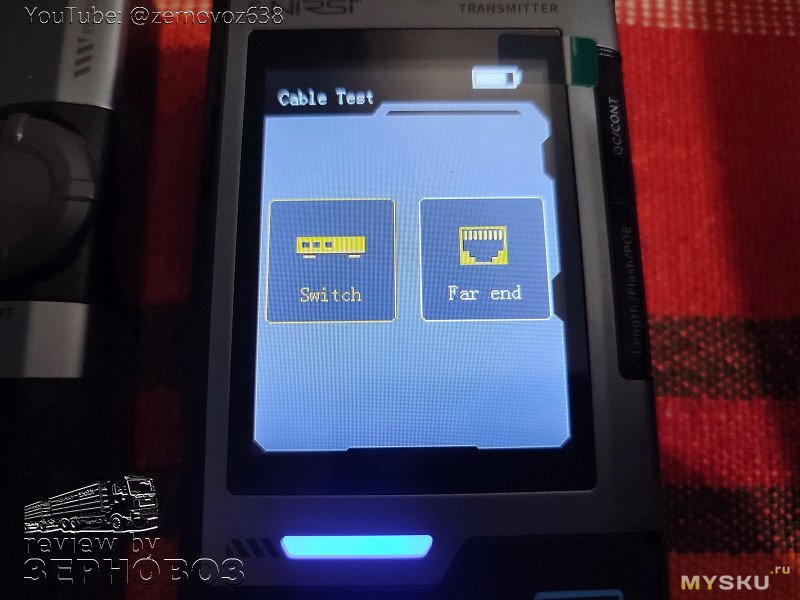

Switch → проверяем кабель через реальный сетевой порт
Far End → проверяем через хост

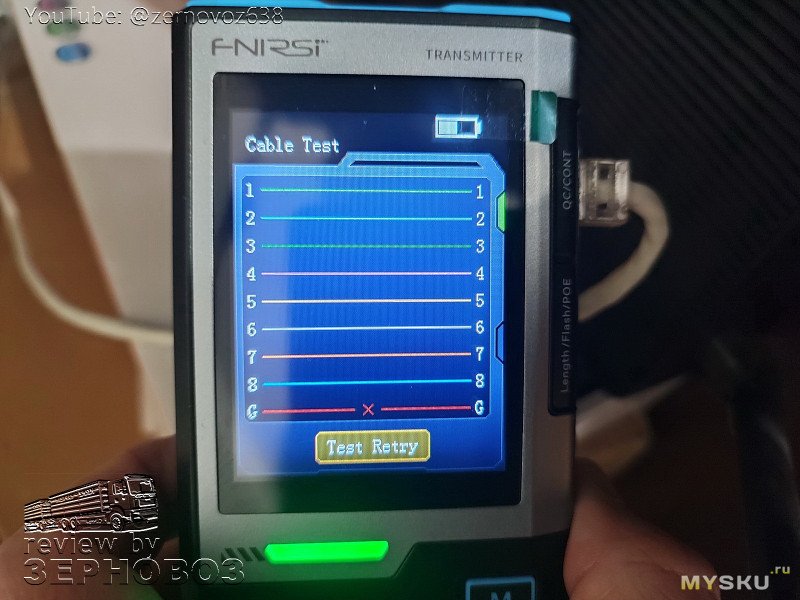

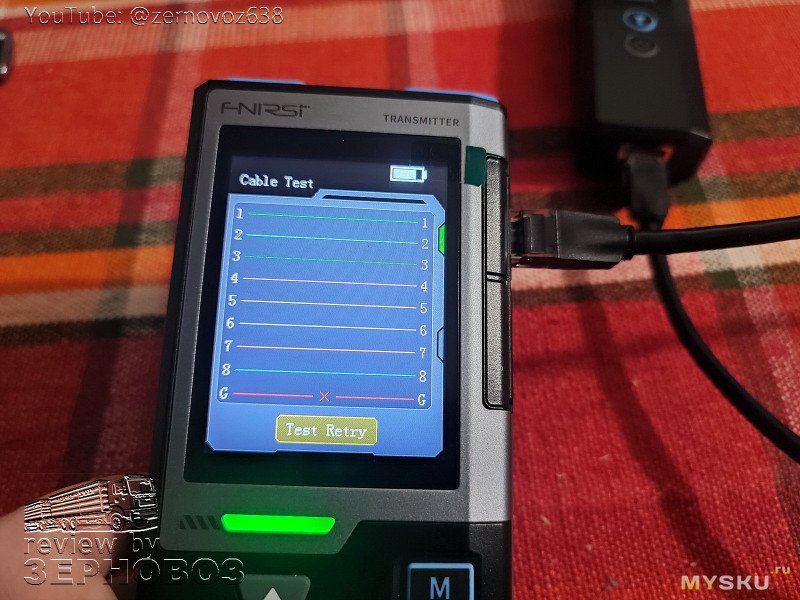

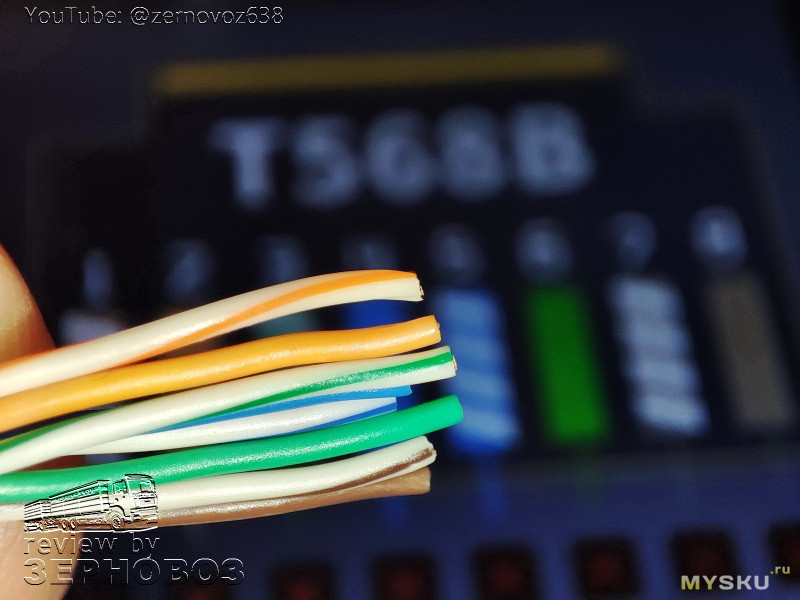

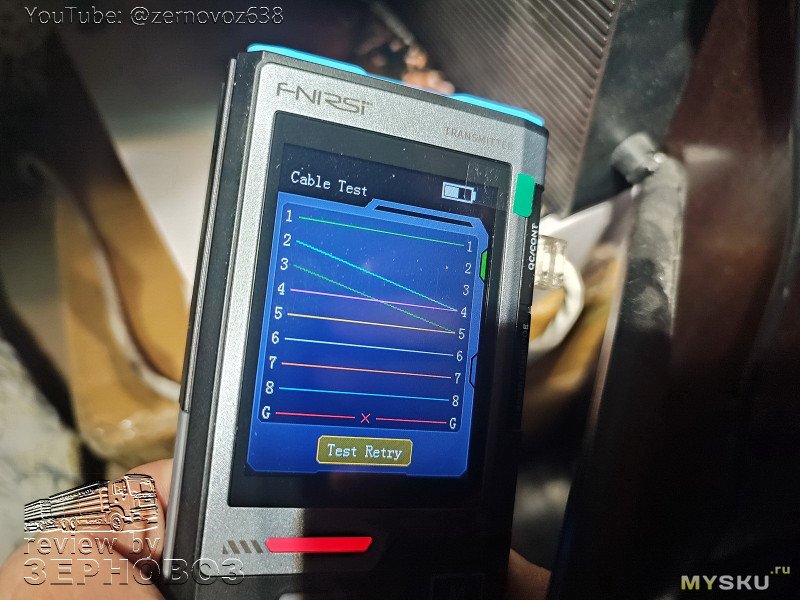

проверка распиновки

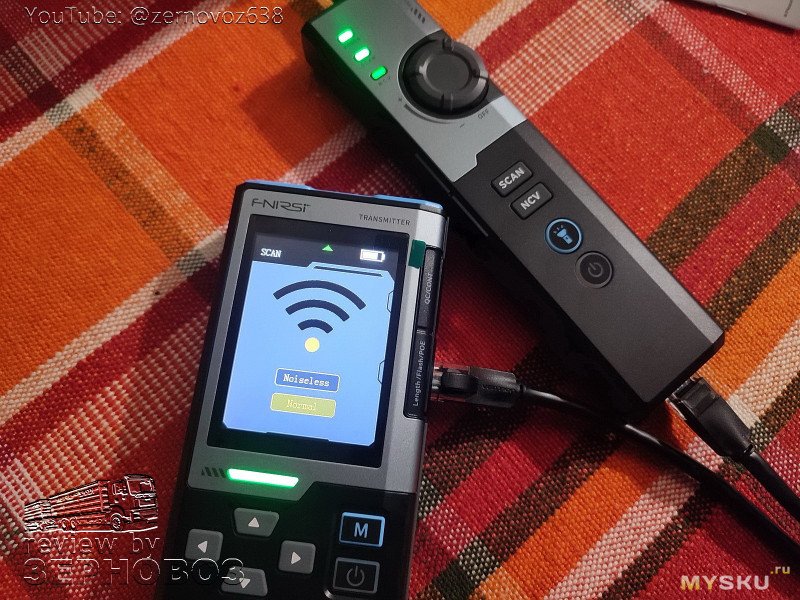

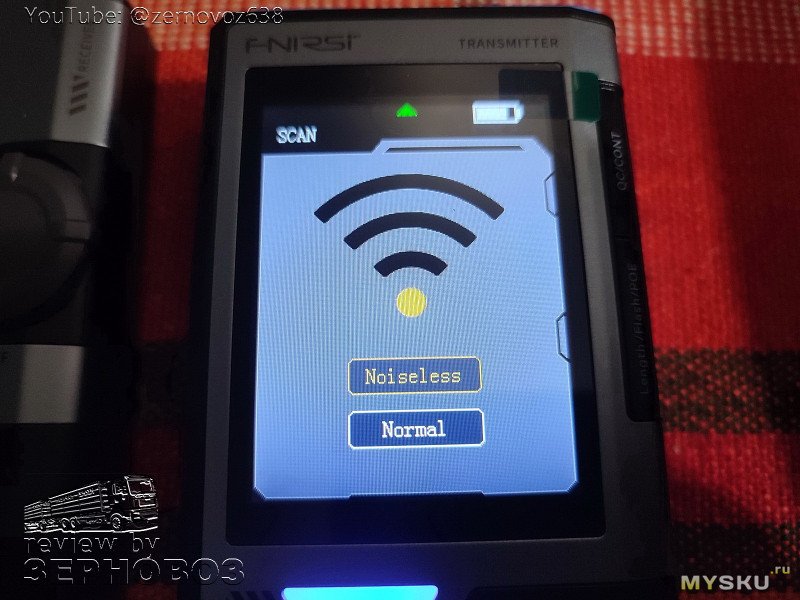

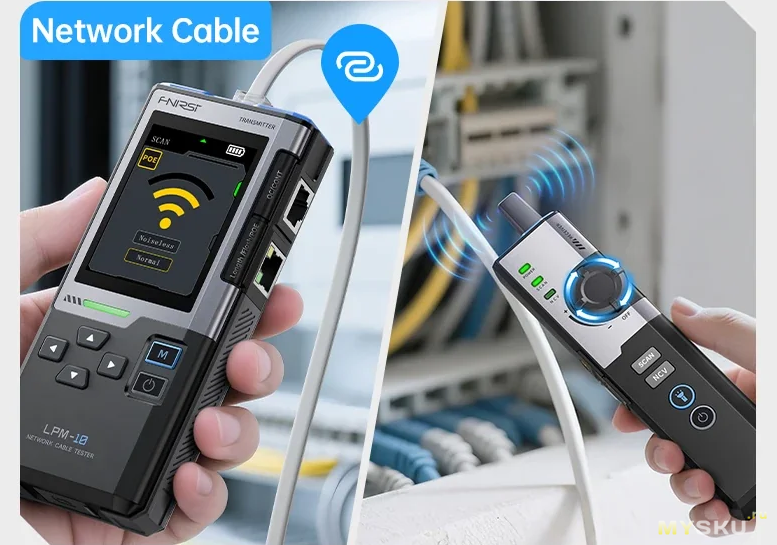

в режиме сканирования:
Normal — обычный тональный сигнал для поиска кабеля
Noiseless — сигнал с подавлением/снижением помех, чтобы легче было отличить нужный кабель в клубке проводов (теоретически, более помехоустойчивый режим сканирования)

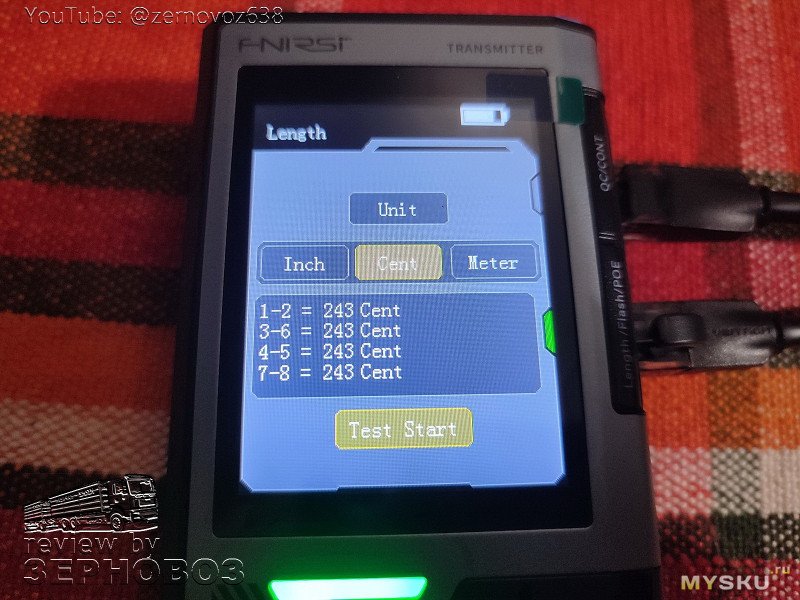

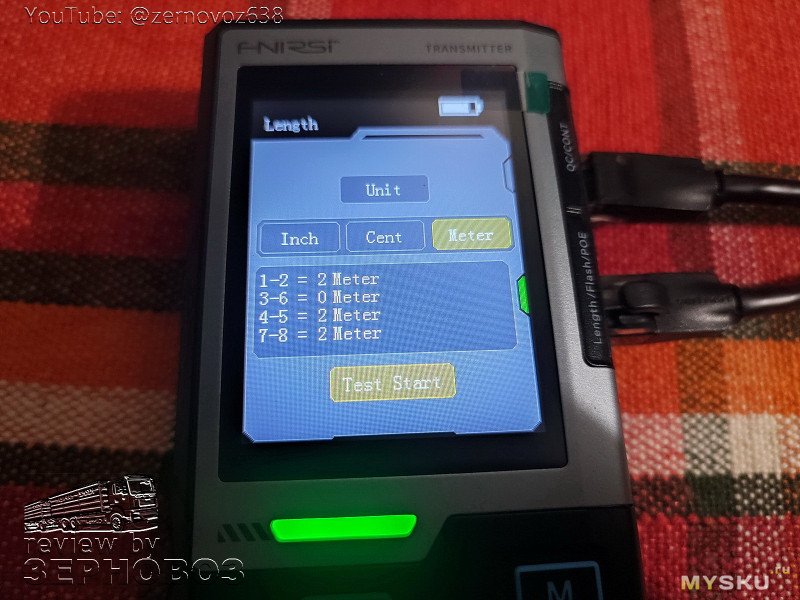

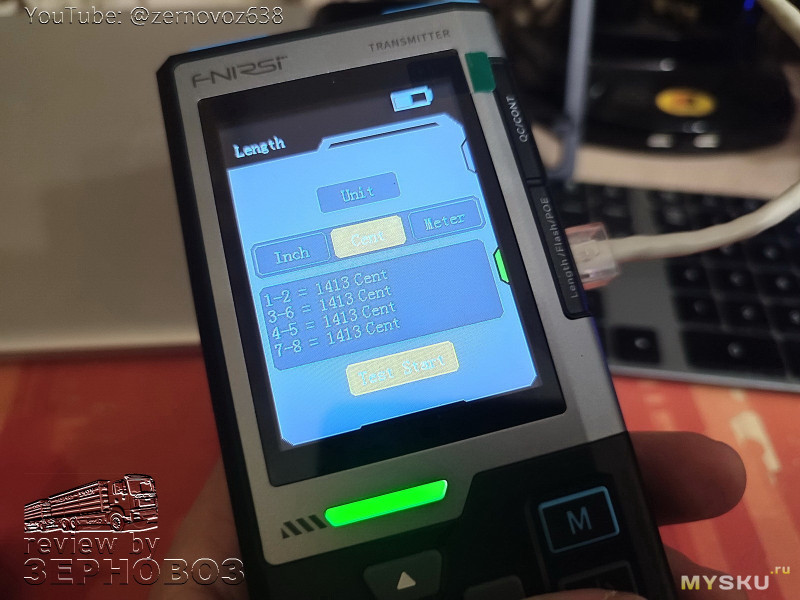

измерение длины
напомню, что заявлено измерение от 2.5 м до 200м (и точность: до 20 м: ±1,6 м, 20–100 м: ±2,4 м, свыше 100 м: ±3,2 м)

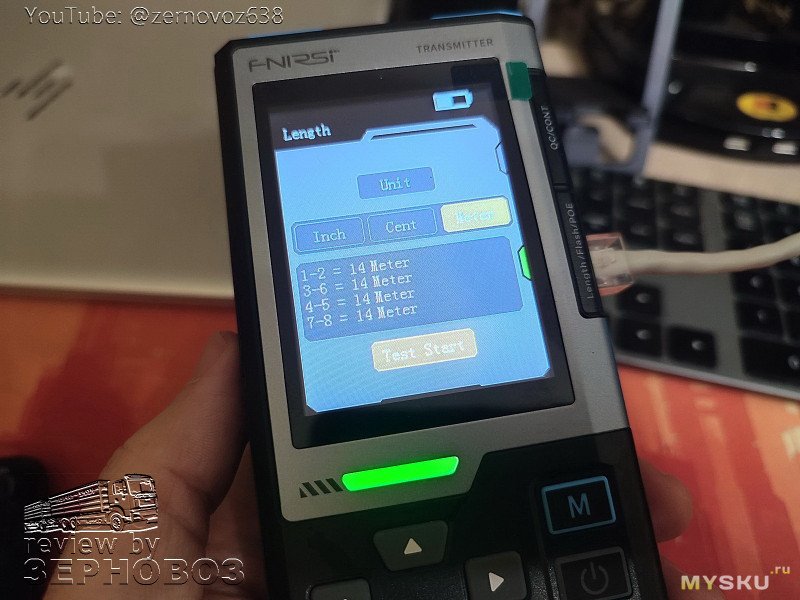

для короткого кабеля 1.5м показывает 2м, если переключить на сантиметры, то точность выше (шутка)
если подключить подлиннее — то нормально измеряет, к точности у тов.Ramiro были вопросы, но в целом — величины относительные и оценочные, определить примерно дальность до обрыва или прочих проблем, или оценить примерно длину трассы или имеющегося кабеля (если он изготовлен по стандартам)

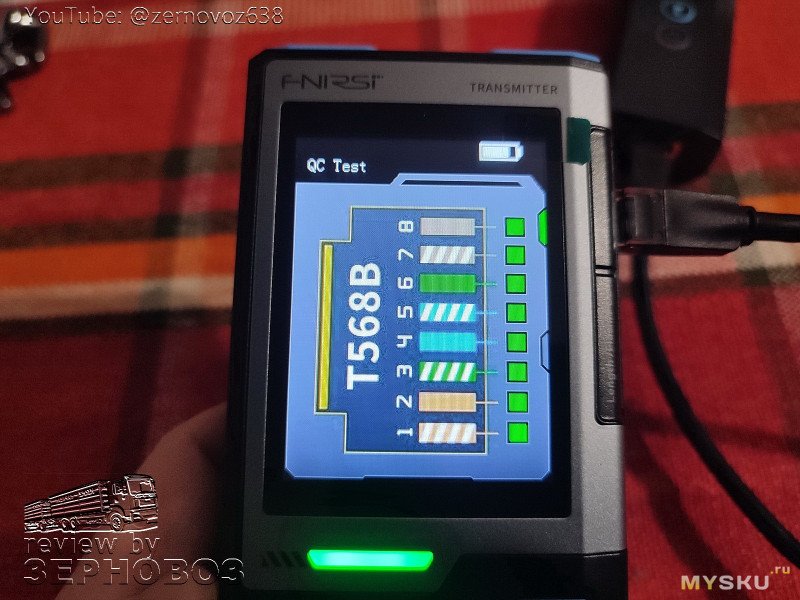

QC Test — проверка обжима RJ45-разъёма

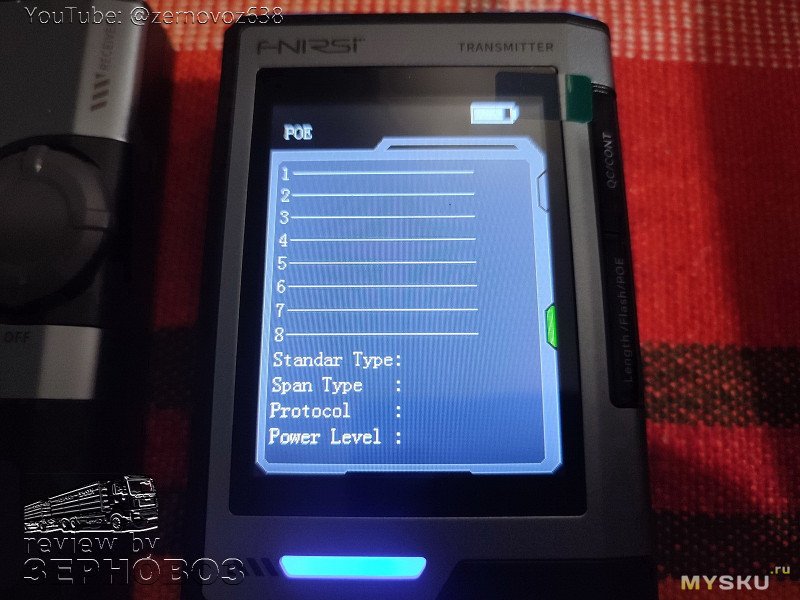

POE — определяет POE порты

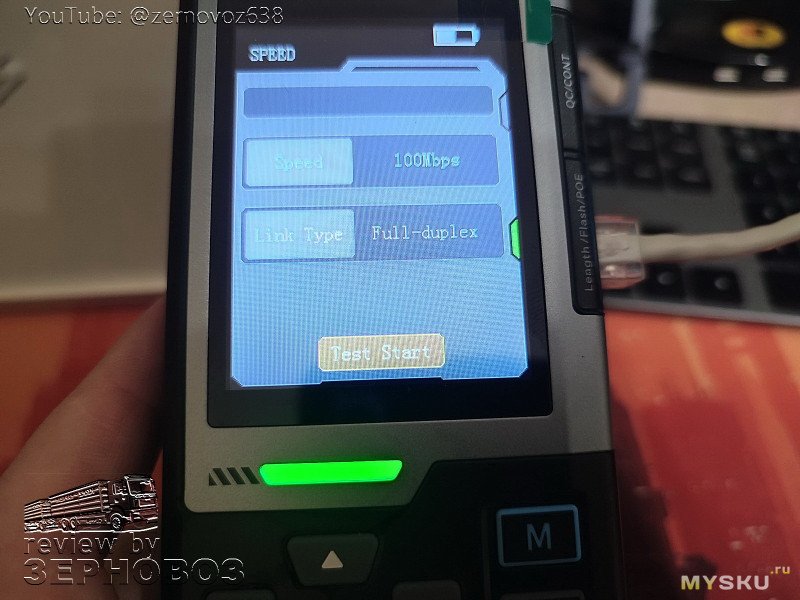

тест скорости портов оборудования

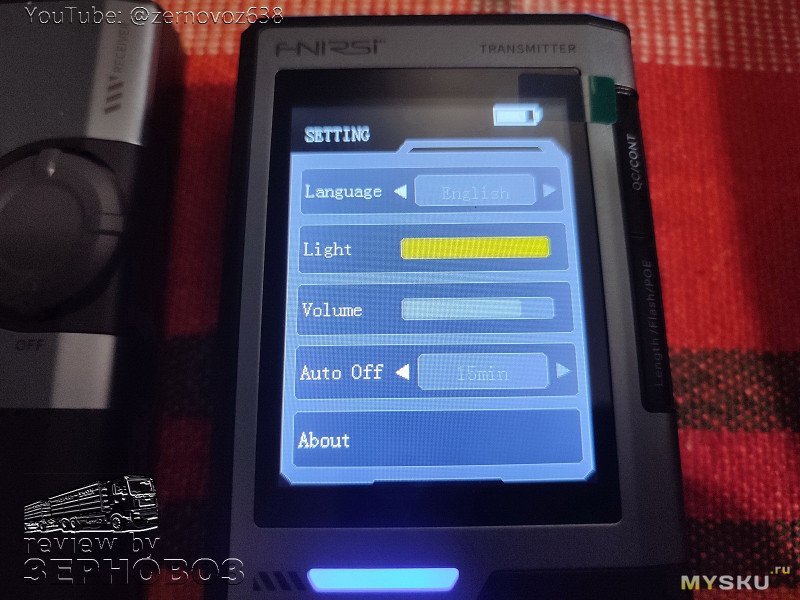

настройки, здесь также просто: язык только англ/китайский, яркость экрана, громкость пикалки, автоотключение (откл-5-10-15мин)

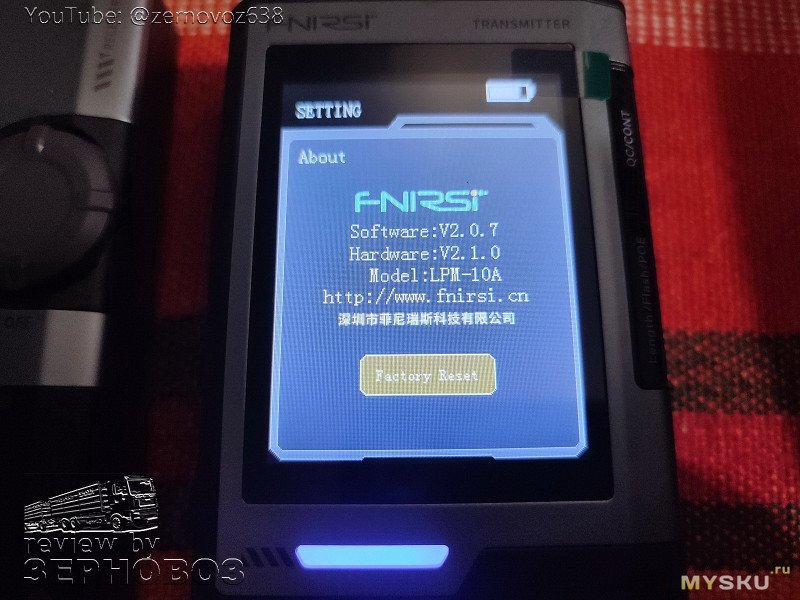

версия прошивки и сброс настроек (каких?)
что ещё

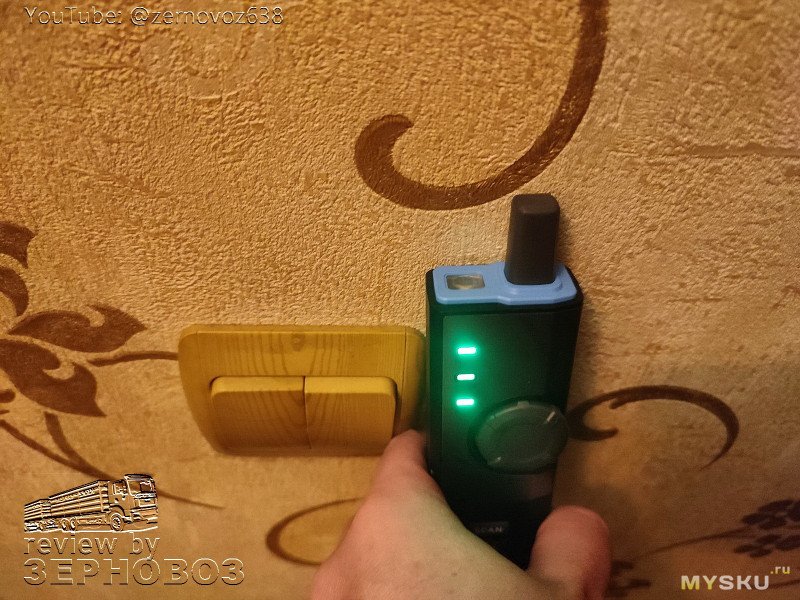

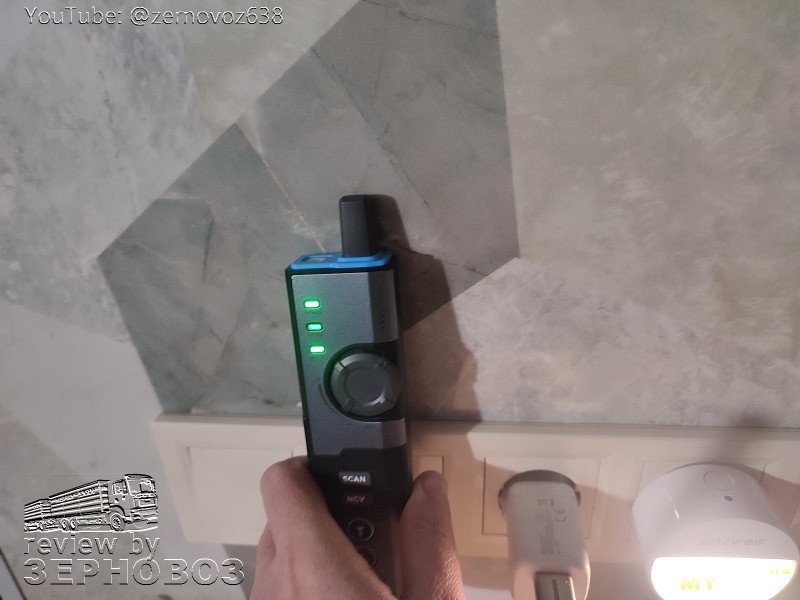

обычные NCV во всех этих мультиметрах и прочих комбайнах за 10-20$ (в данном случае за 40$) — обычно разбег ±0.5м, иногда чуть получше, в идеале покупать специализированный прибор
либо не пикает (далеко от провода), либо пикает изредка (что-то чует), либо пикает часто и много, примерно в ту степь

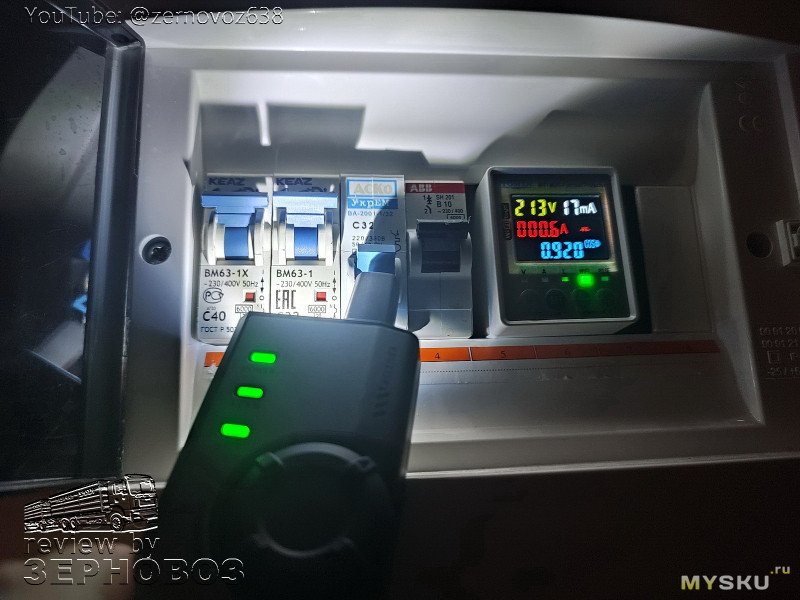

тут вам и тест фонарика и трескотня счетчика датчика NCV как бешенный
найди правильный патчкорд/кабель
начинает пищать примерно в 3 см от нужного, но может и ловить левые, но возле «своего» сигнал стабильный и частый
целостность линий, заодно и правильность обжимки
Добавлено: график зарядки основного блока.
неспешный, 5В 1А до 90% за 3 часа 40 минут, и далее плавное снижение, ещё 30 минут заряд до 100%
Выводы
FNIRSI LPM-10A оставил вцелом нормальное впечатление.
Удобный хват, большой экран, понятные функции и управление.
Распиновка, поиск кабеля (втч NCV), длина, PoE. Бонусом скорость порта, некая индикация обжима. Функции даже в избытке. Видимо, потому что могут.
Чехол уже есть, но хотелось бы чуть получше.
Большой и наглядный экран. Яркости бы чуть больше.
Что касается сравнения с моим предыдущим тестером SC8108, то прогресс действительно есть. Даже если он не так прям чтоб востребован. Он был также большой, но хост был мелкий. Ну и на батарейках.
ZeRNoVoz team благодарит бренд FNIRSI за предоставленный гаджет и возможность протестировать и ознакомить читателей с результатами (п18)
======
☕ Код скидки: FNSCD386 (-3$)
У меня в корзине также применяется ещё купон на -3$ (Single store coupon — суммируются).
Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).
Примечание: цена в топике указана на момент публикации.
/
Благодарю, что дочитали до этих слов.
Если обзор оказался полезным или просто чтение было интересным — плюс обзору приветствуется. Вам 2 секунды — а мне лучшая мотивация больше тестировать и качественно жарить.
Вопросы и дополнения — в комменты, читаю всё и отвечаю по возможности.
И помните: пока вы ищете пасхалки, автор уже готовит новые.
Всем тепла, мира и здравомыслия!
