Компактный аккумуляторный паяльник FNIRSI HS-03. Практикум ремонта

Аккумуляторными пальниками я пользуюсь очень редко. Дома лежит простенькая модель с питанием от павербанка. Включалась редко, но таки выручала. На работе же у меня стоит старенькая, практически неубиваемая модель ERSA Analog-60. И когда в моих руках очутился аккумуляторный паяльник FNIRSI HS-03, то попробовать его в деле было интересно.

Основное предназначение FNIRSI HS-03 — пайка мелких деталей, в атономном режиме, без привязки к розетке. Судя по отзывам, в модели FNIRSI HS-03 исправили недочеты предшественника в лице FNIRSI HS-02.

И, главное, установили в отсек сменный аккумулятор 18650 на 2600 мА·ч. Это позволяет выполнять пайку без блока питания или без подключения к павербанку с портом USB. Такое решение расширяет возможности инструмента. Например, прихватив парочку дополнительных элементов 18650, можно легко менять их «в поле» на выезде.

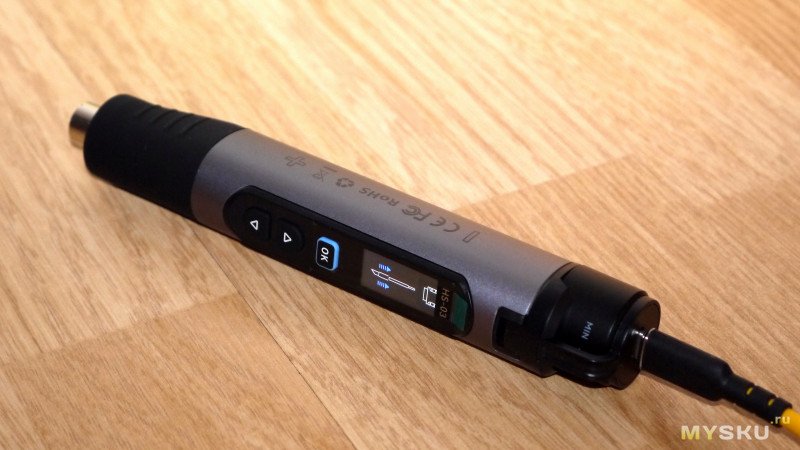

Хотя при необходимости паяльник можно использовать и в проводном режиме с кабелем Type-C. Причем паяльник способен работать при подключенном кабеле даже без установленного аккумулятора.

Распаковка и комплект поставки

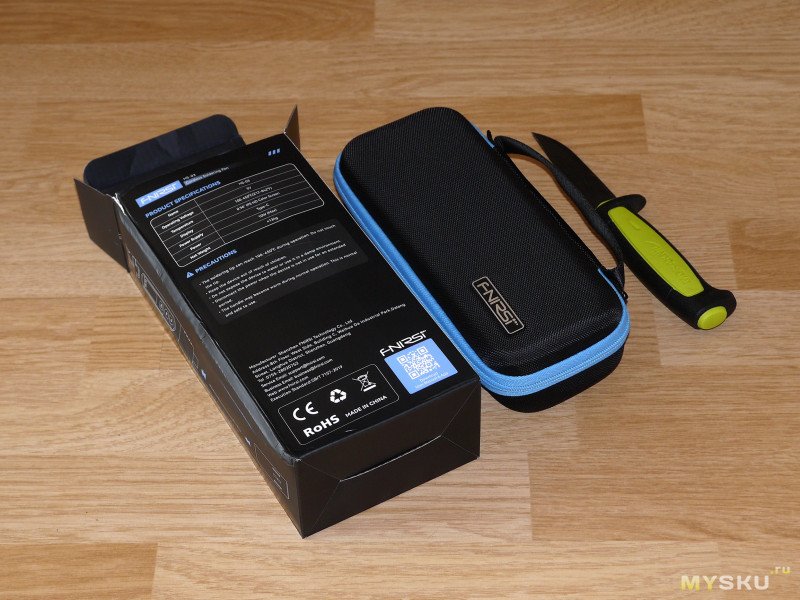

Паяльник приезжает в фирменной коробке. Полиграфия у FNIRSI хорошая, визуально приятная. На фронтальной части коробки изображен герой обзора, на тыльной — его основные параметры. Внутри коробки кейс на молнии.

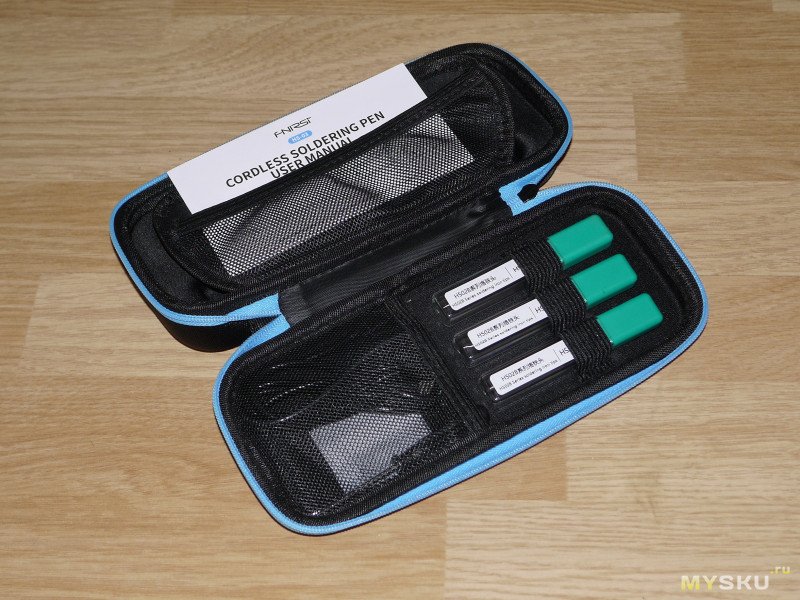

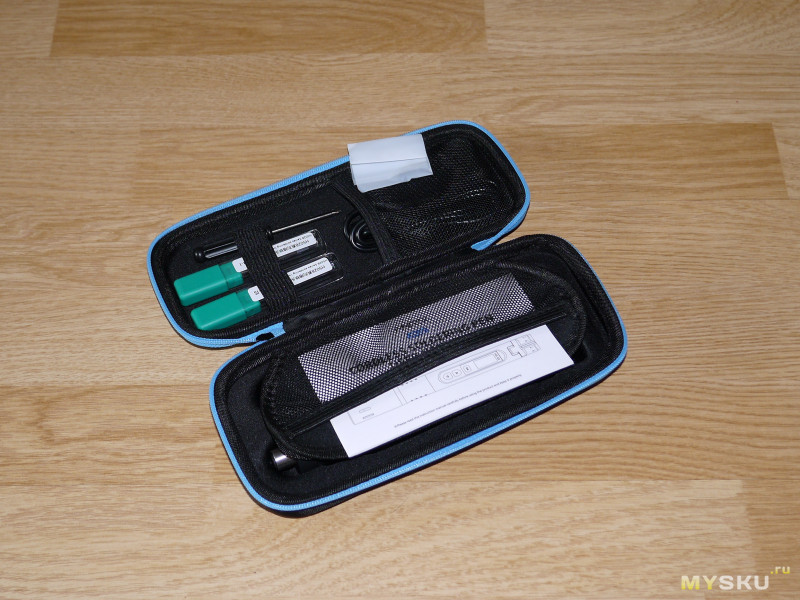

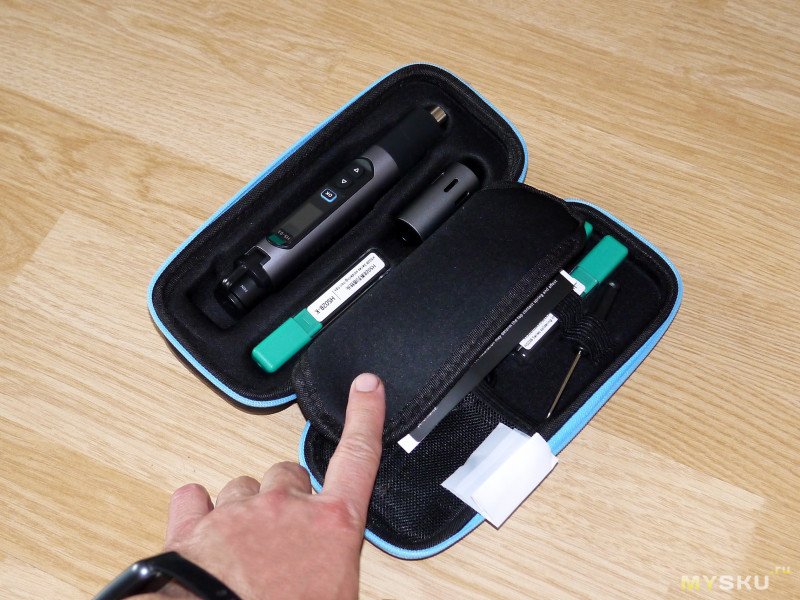

В кейсе разместились три сменных жала, кабель питания паяльника USB-A – Type-C (длина 1 м), небольшая отвертка с крестообразным шлицем, бумажная инструкция. В изолоновом ложементе расположился паяльник HS-03 и колпачок для него. Колпачок при надевании примагничивается к инструменту и не спадает.

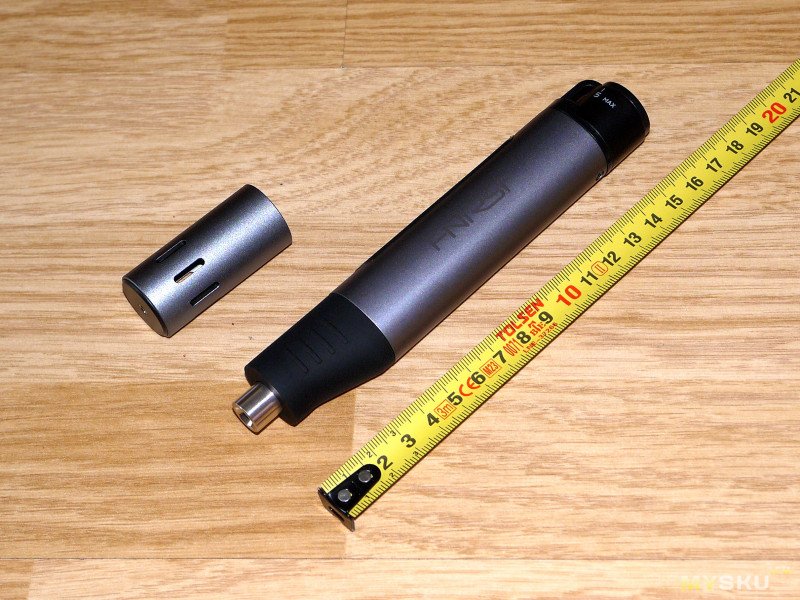

Эргономика инструмента весьма продумана. Указательный палец точно ложится на силиконовый черный бампер и в руке «лежит» удобно. По форме рукоять паяльника прямоугольная, со сглаженными краями, поэтому инструмент не скатывается со стола.

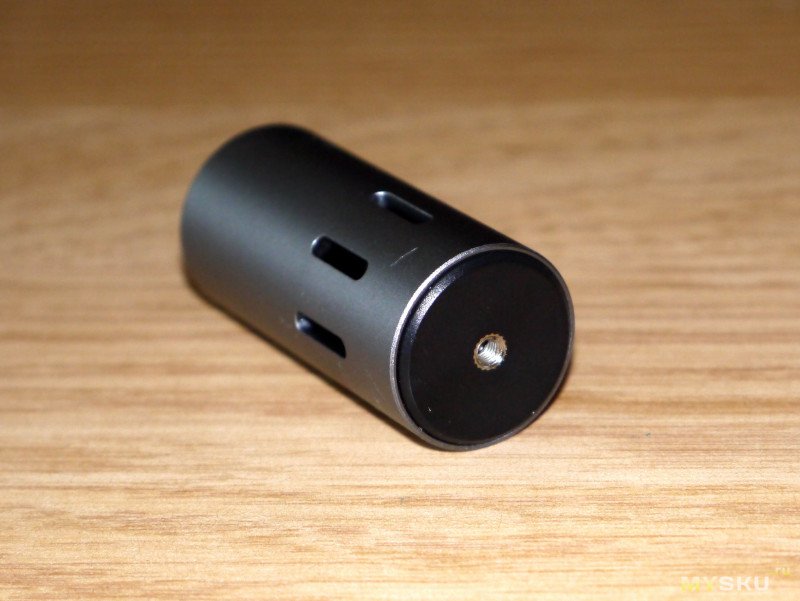

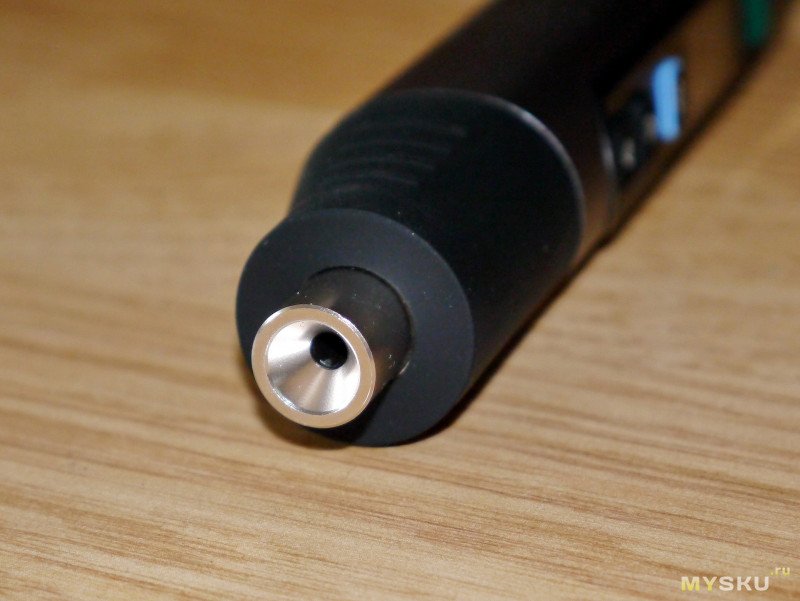

Как было написано выше, защитный колпачок удерживается с помощью кольцевого магнита паяльника. А вот на торцевой части колпачка имеется втулка с резьбой М3, что как бы наводит на мысль сделать подставку с наклоном. Такое решение пригодится при работе стационарно или в домашних условиях.

Для доступа к элементу 18650 нужно выкрутить маленький винт и открыть отсек. Жало у штатной отвертки намагничено и потому винт не потеряется.

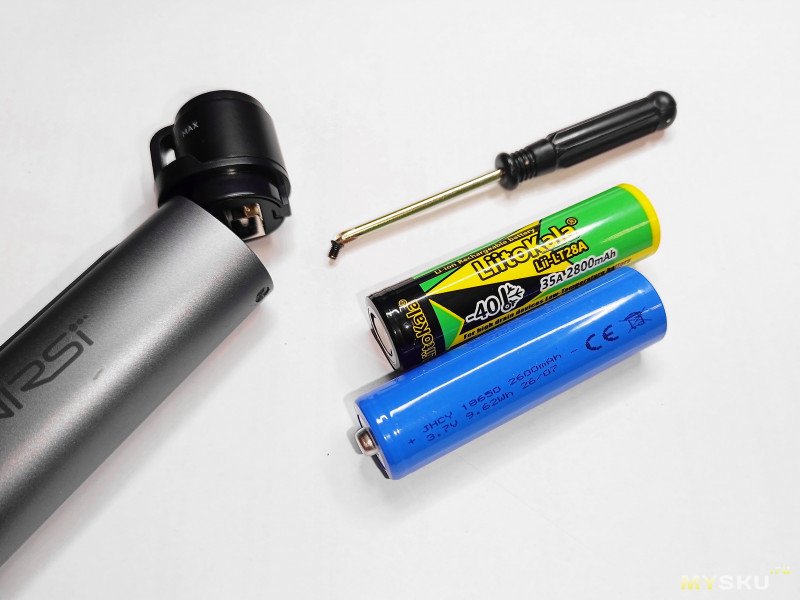

Только вот элемент 18650 здесь должен быть с выступающим (выпуклым) плюсовым контактом (Button Top). Мой высокотоковый элемент LiitoKala LT28A с плоским выводом в отсек входит, но внури не контактирует.

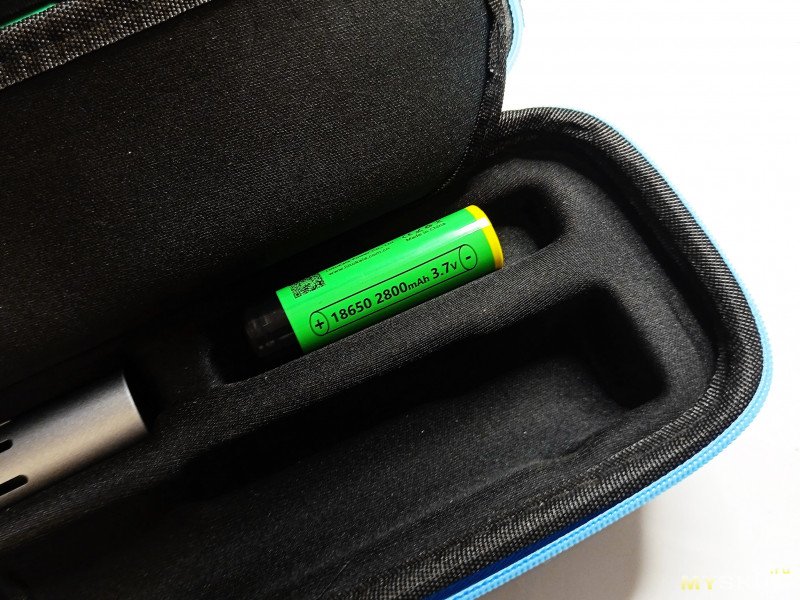

Для душевной гармонии все три жала разместил в ряд. А в освободившийся отсек можно уложить дополнительный аккумулятор.

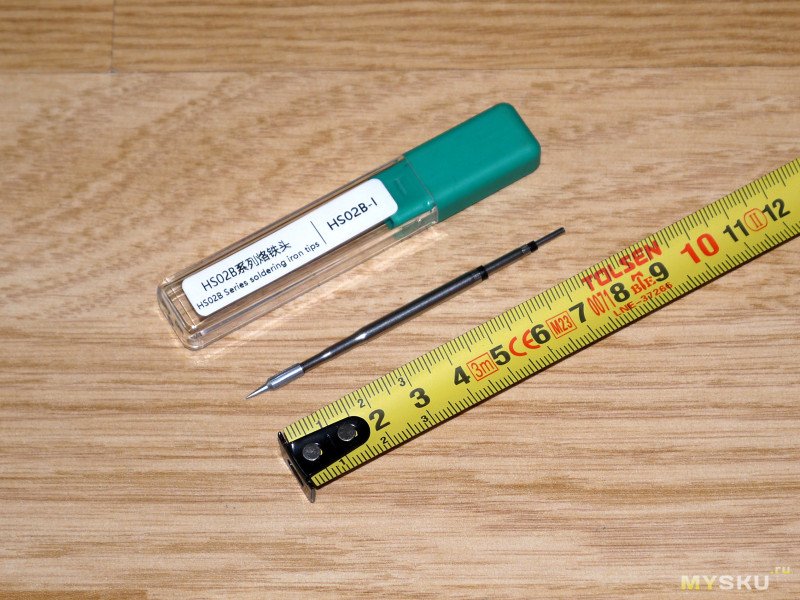

У FNIRSI HS-03 используются сменные жала серии F210. Это достаточно распространенная серия, рассчитанная на быстрый нагрев, точный контроль температуры и работу с мелкими компонентами. В этой системе нагревательный элемент и датчик температуры находятся внутри самого жала. Температура регулируется в диапазоне 100–450 °C. Для поддержания стабильной температуры жала при пайке используется PID-контроль.

В комплект входят трижала F210:

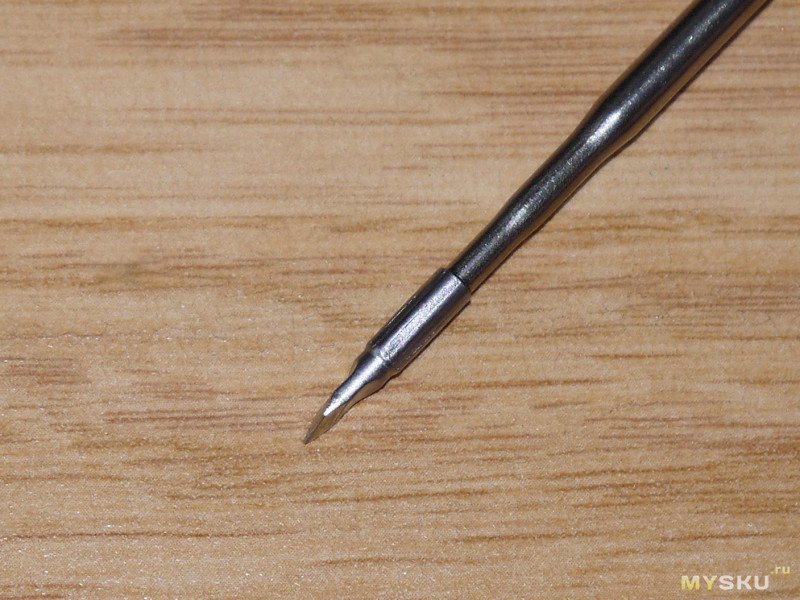

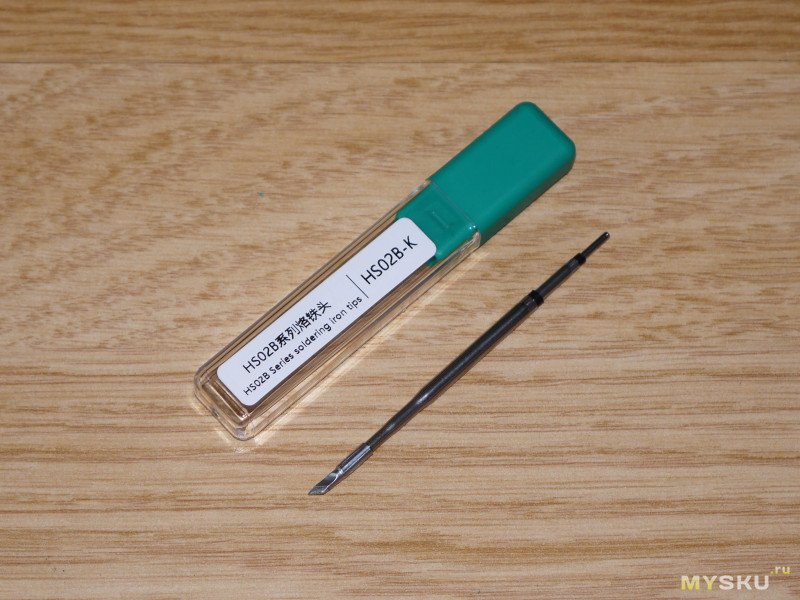

F210-K — ножевидное (Knife), универсальное
F210-I — тонкое игольчатое/коническое (Extra Sharp) для точной пайки миниатюрных выводов и SMD

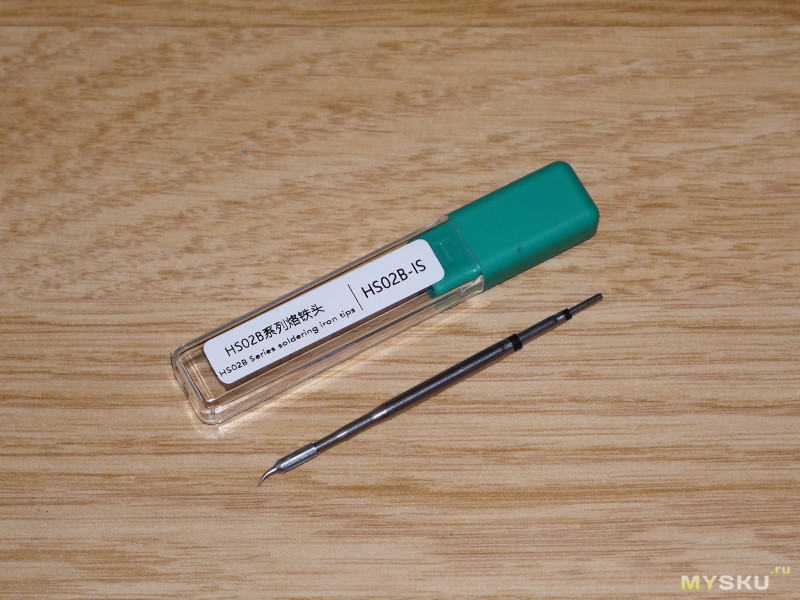

F210-IS — изогнутое игольчатое (Bent Hook) удобно для труднодоступных мест и работы с мелкими компонентами

Можно сказать, что эта триада — F210-K, F210-I и F210-IS — базовый набор ремонтника. Другие жала этой серии (например, для установки латунных термовставок) нетрудно докупить.

Параметры FNIRSI HS-03

Тип: аккумуляторный портативный паяльник
Режимы работы: беспроводной/проводной
Аккумулятор: Li-ion 18650
Ёмкость аккумулятора: 2600 мА·ч
Рабочее напряжение аккумулятора: 3,7 В
Напряжение питания USB-C: 5 В
Разъем: USB Type-C
Максимальная мощность: 10 Вт
Диапазон температуры: 100–450 °C
Шаг регулировки температуры: до 1°C/1°F
Время нагрева: около 7 секунд
Контроль температуры: PID
Дисплей: 0,96″ IPS, цветной
Питание: USB Type-C/аккумулятор
Тип жала: F210
Сопротивление нагревательного элемента жала: около 2,1 Ω
Быстрые температурные настройки: 5 уровней (поворотное колесо)
Режим Sleep: есть
Время перехода в Sleep: 0,5–60 минут
Режим Standby: есть
Время Standby: 1–60 минут
Температура в Sleep: 100–200 °C
Калибровка температуры: есть
Регулировка яркости дисплея: есть
Регулировка громкости: есть
Выбор °C/°F: есть
Режим для левши/правши: есть
Обновление прошивки: есть
Вес: около 134 г

Первое включение паяльника

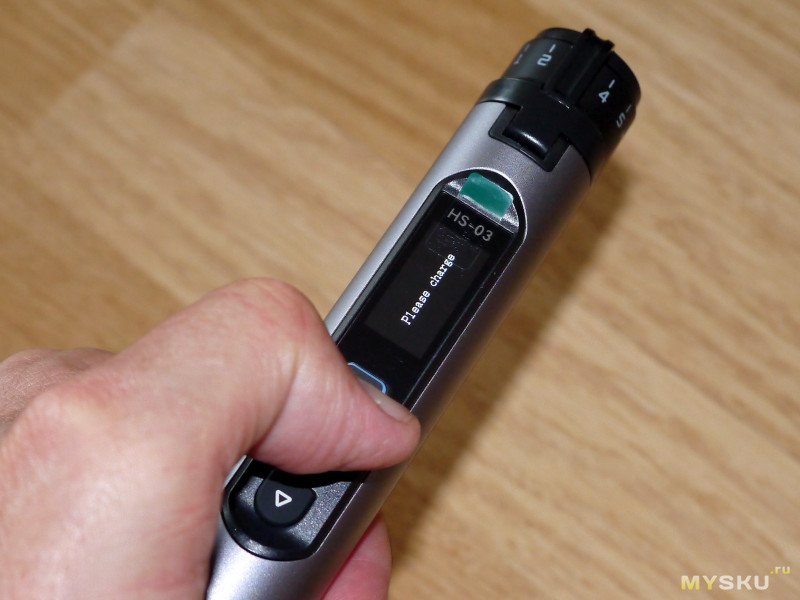

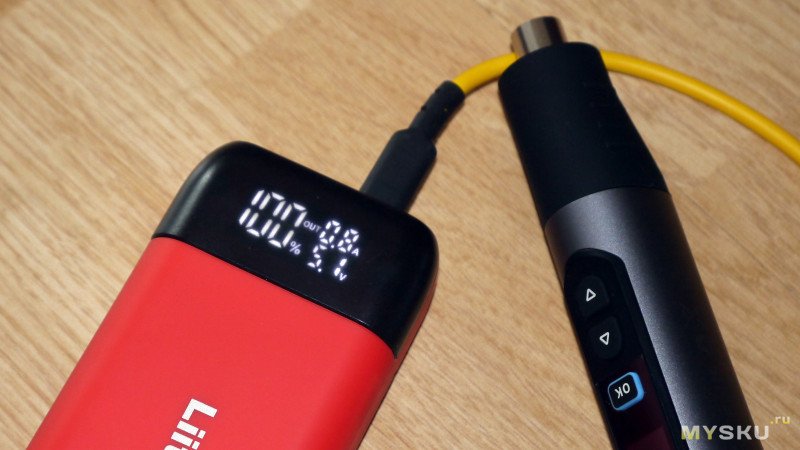

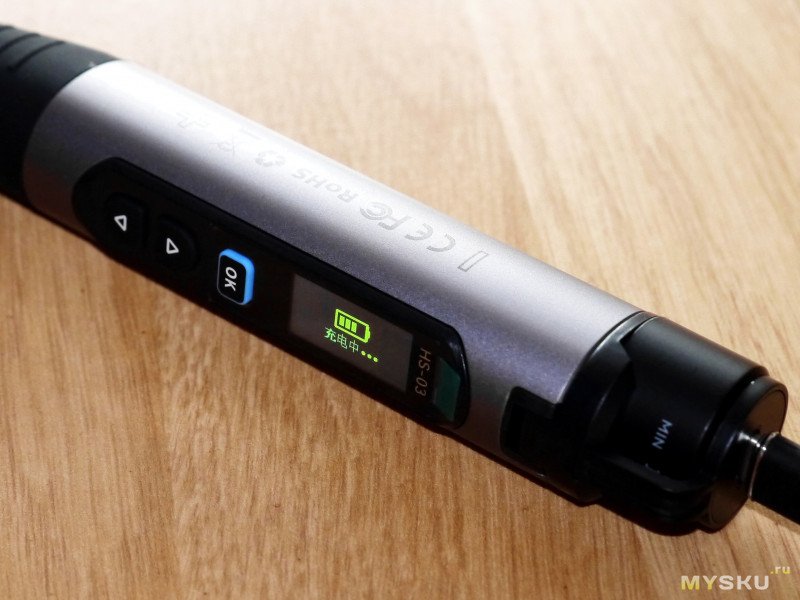

Паяльник приехал ко мне с разряженным аккумулятором. О чем появилась предупредительная надпись на дисплее. Зарядил от павербанка. При этом максимальный ток зарядки у моего павербанка и для штатного элемента 18650 составил 0,8А.

Если попытаться включить паяльник без жала, то на экране появится соответствующая анимация. С жалом пальник стартует быстро.

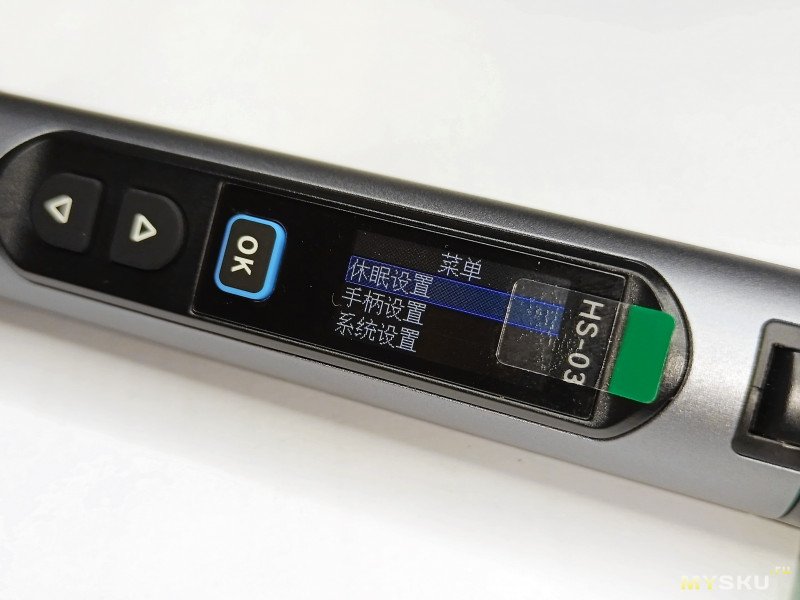

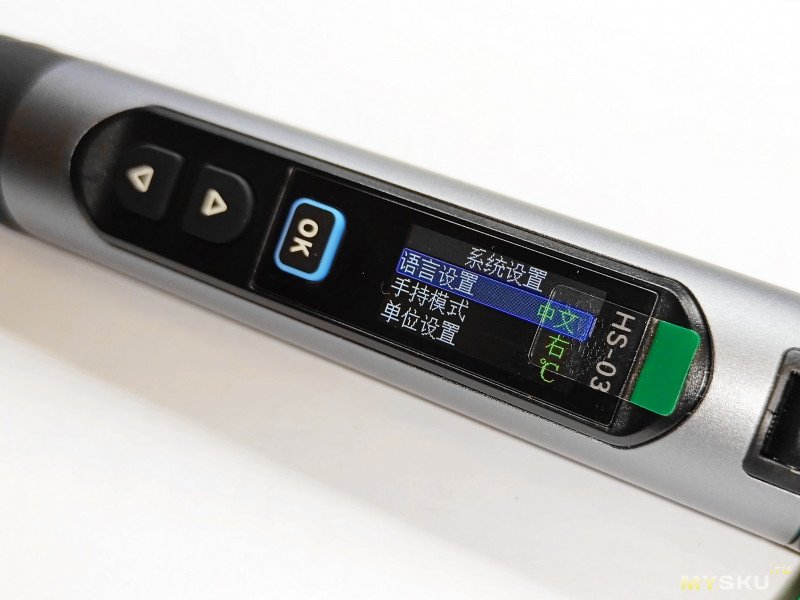

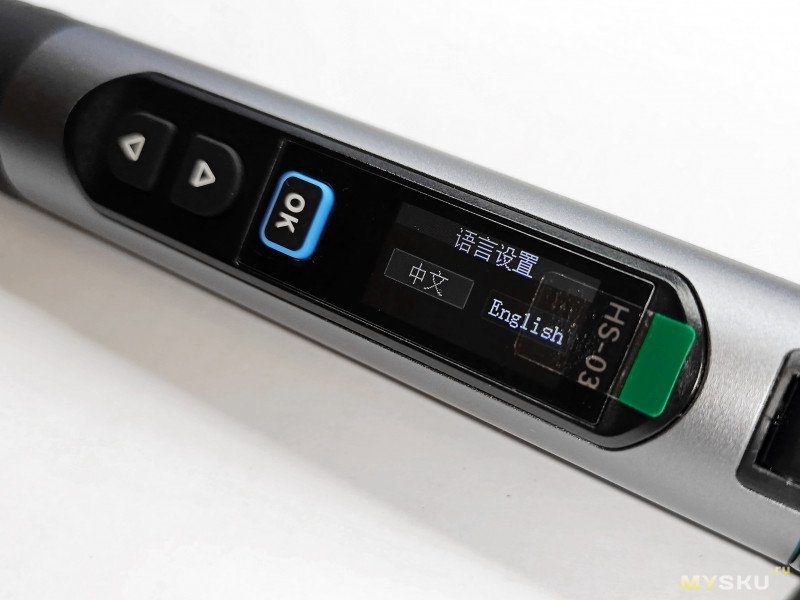

А вот войти в системные настройки и поменять китайский язык на английский — тут мне пришлось напрячь мозги и слегка попотеть. Ибо акадимиев не заканчивал иероглифов не изучал. Последовательность действий приведена ниже.

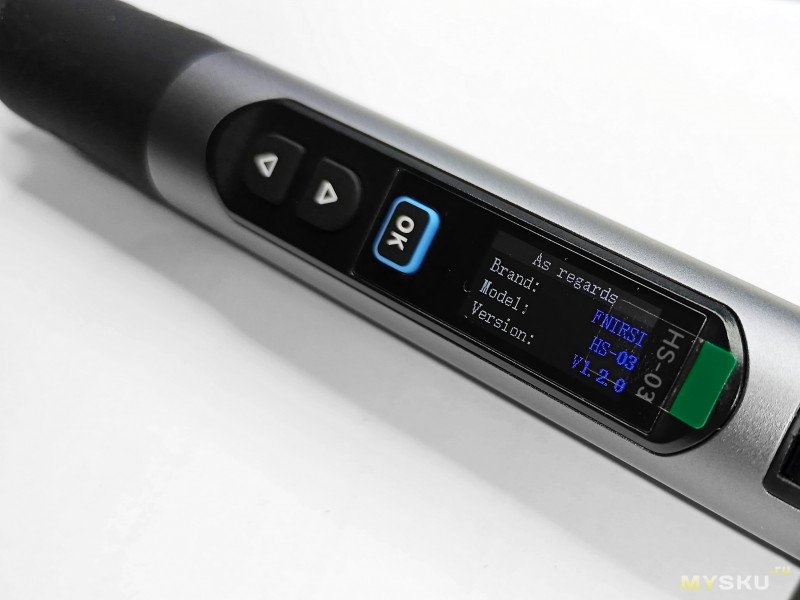

Кстати, мой паяльник имел последнюю прошивку — 1.2.0.

Основные настройки я не трогал. Весьма детально и подробно про параметры и настройки паяльника FNIRSI HS-03рассказал в своем обзоре уважаемый koticik.

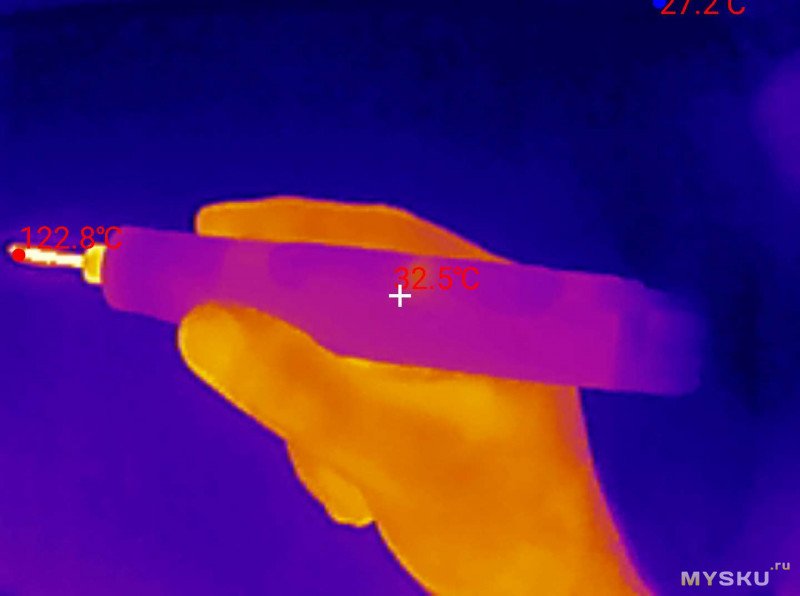

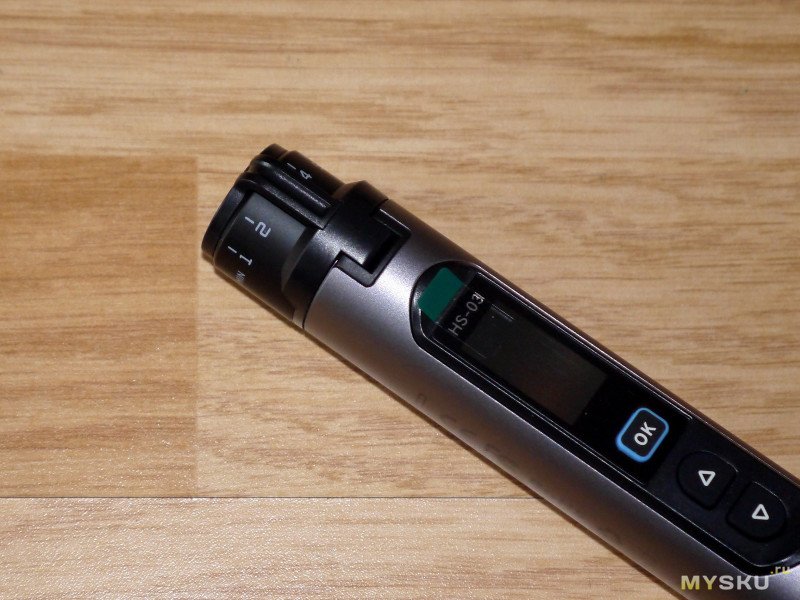

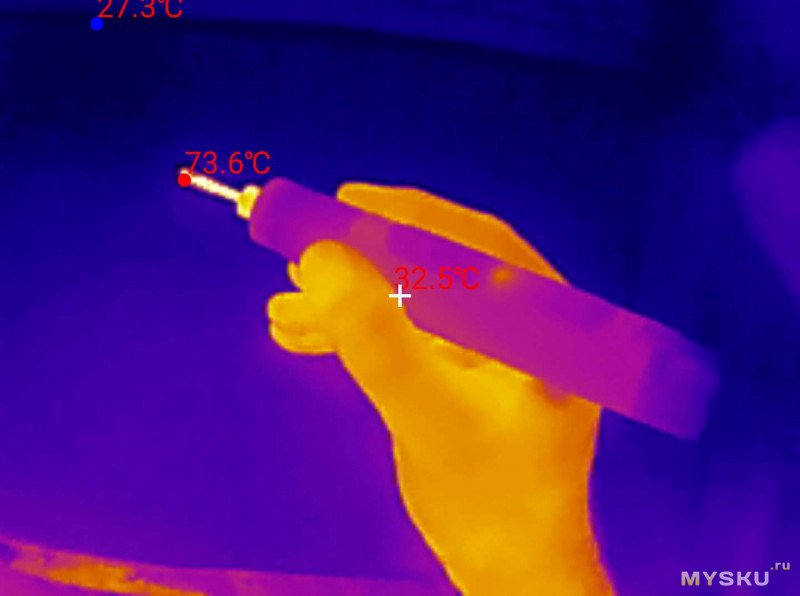

Разве что для пробной пайки поворотным колесиком на рукояти выбрал максимальную температуру (+450°C) или близкую к ней. При этом работать комфортно — рукоять не нагревается даже при длительной работе.

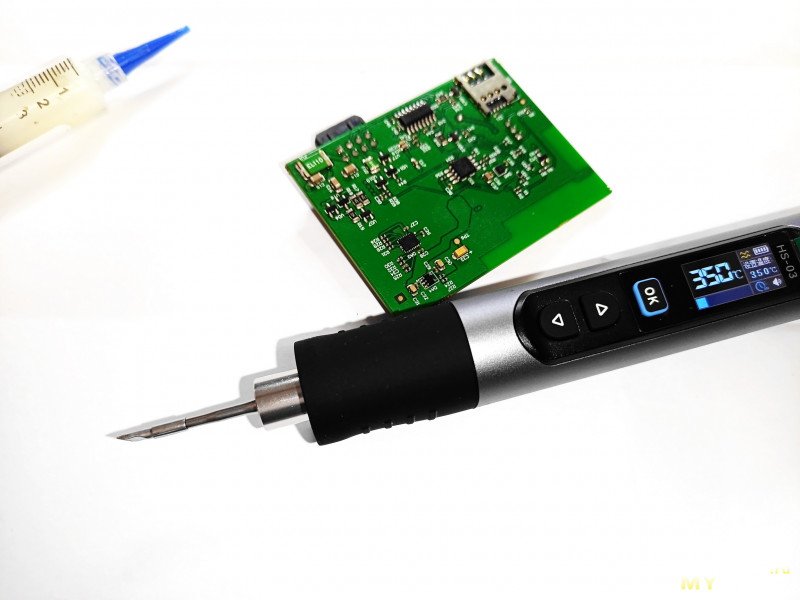

Ремонт автомобильного GSM трекера

Ко мне обратился коллега с просьбой найти короткое замыкание по цепи питания автомобильного трекера. С его слов, устройство поступило от клиента «без признаков жизни». Коллега поменял два чипа — TPS54260DGQ и BQ24070. После чего трекер начал бешенно греться.

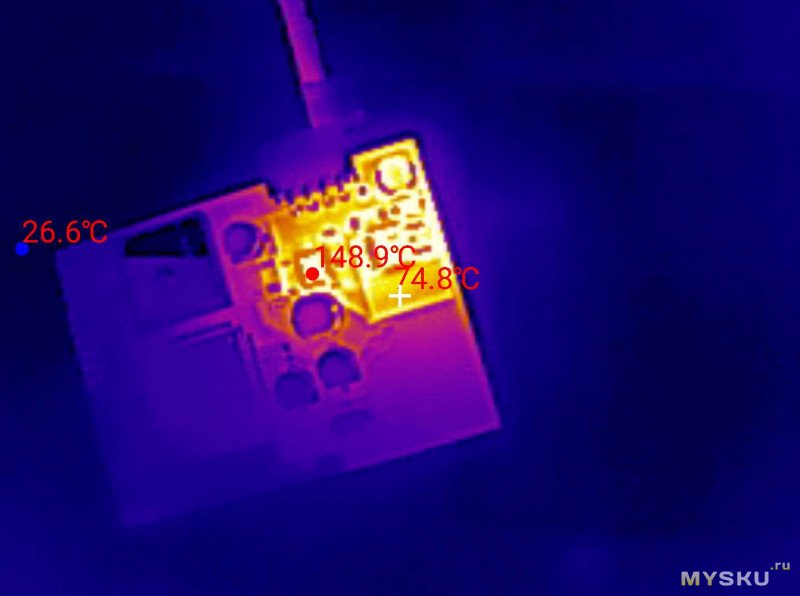

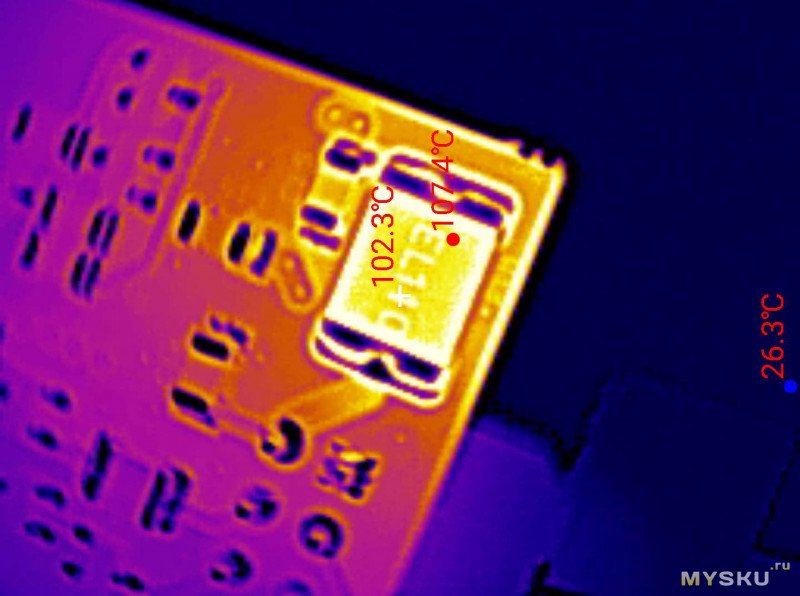

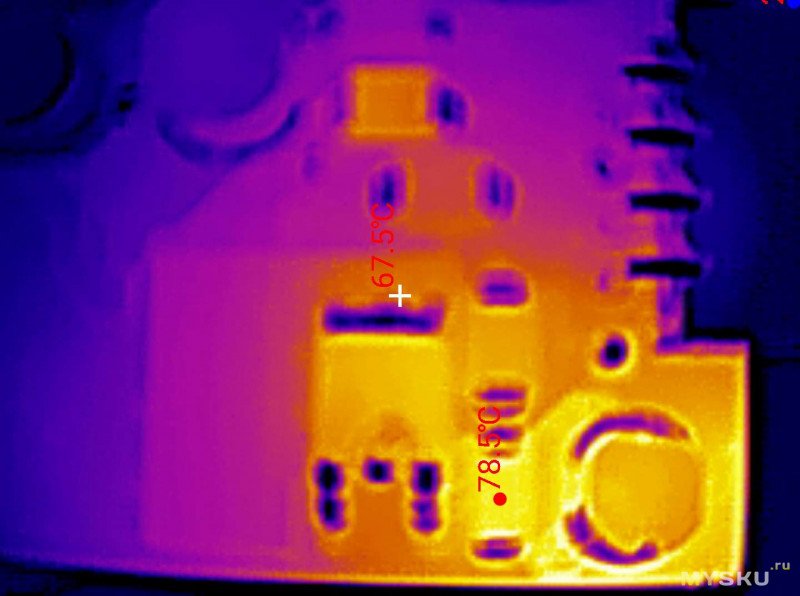

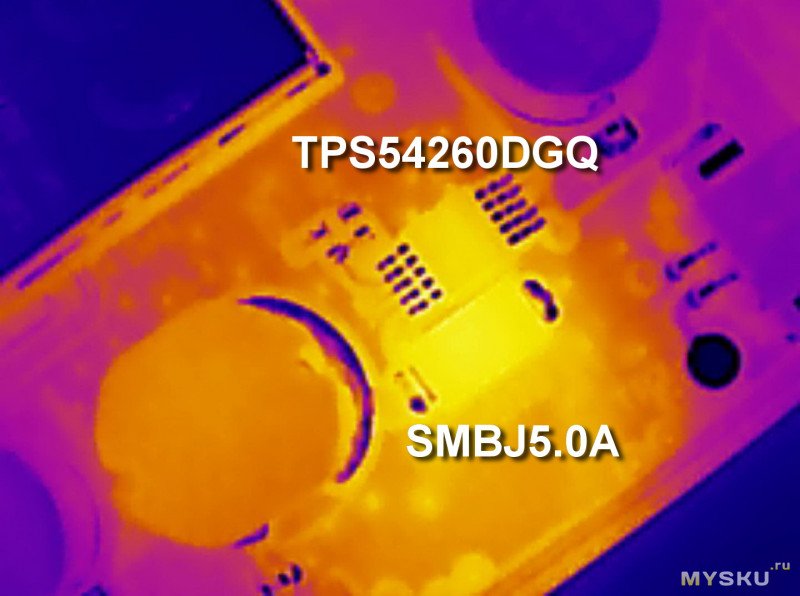

Беру тепловизор и вижу сильный нагрев понижающего DC-DC-преобразователя TPS54260DGQ и диодов возле него. При подаче питания на вход платы температура на элементах подскакивает до +140°C. Силовые компоненты тоже греются неслабо. При этом потребление на лабораторном блоке питания достигает 2А. Что типично для «КЗ».

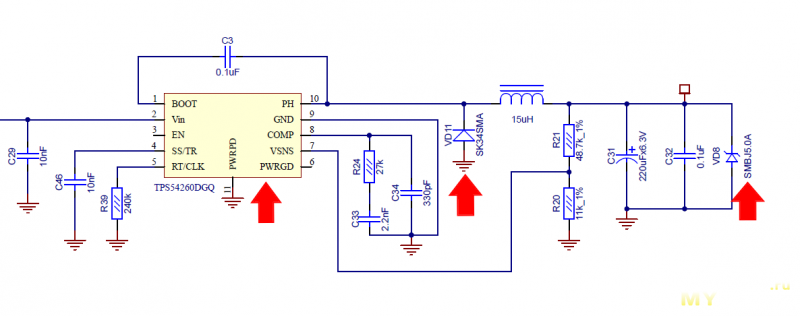

Подозрение падает на диод SK34SMA (VD11) и на супрессор SMBJ5.0A (VD8) в обвязке. На схеме эти элементы показаны красными стрелками.

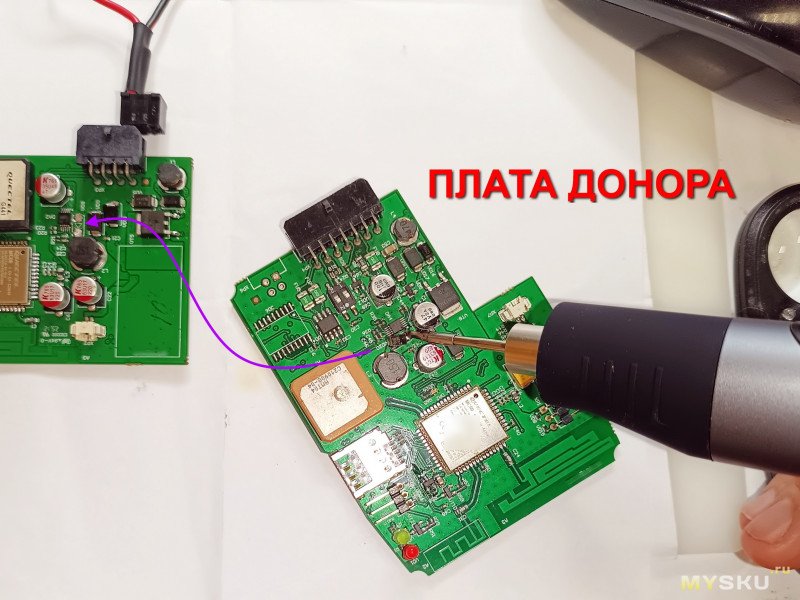

Решил снять диоды с платы-донора от другого трекера, благо схемотехника цепей питания у них схожая и передается из поколения в поколение. За что спасибо разработчикам ибо ремонтникам это существенно облегчает ремонт.

На плате донора к супрессору (здесь он обозначен как VD20) ввиду плотного монтажа возле TPS54260DGQ обычным жалом с моей стационарной ERSA Analog 60 подлезть невозможно. Зато «тонкий клинок» F210-K и FNIRSI HS-03 справились на ура.

Выпаиваю диоды и «перебрасываю» их на клиентский трекер. После чего подаю питание +12В от лабораторника. Результат налицо — «короткое» ушло, трекер стартует и задорно мигает красным светодиодом по питанию.

Заодно были взяты с донора и пересажены феном контроллер зарядки внешнего Li-Ion аккумулятора BQ24070 (4.2в) и силовой транзистор IRFR9220. Почему феном? Тут специфика такая, вдобавок проще и быстрее.

Установка конектора на IP-видеокамере

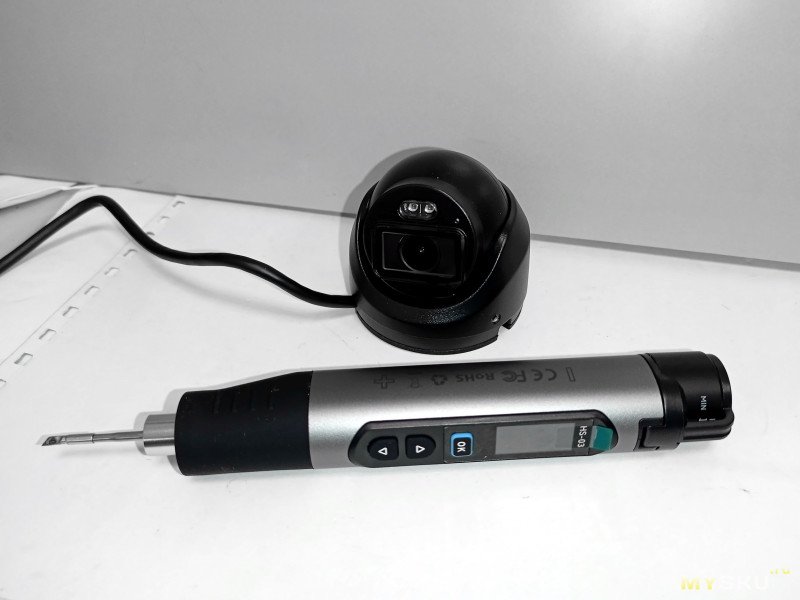

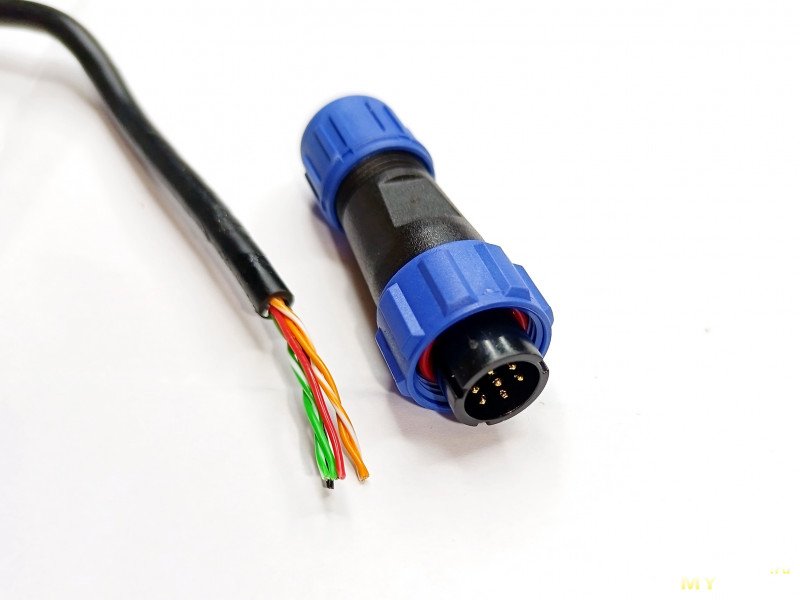

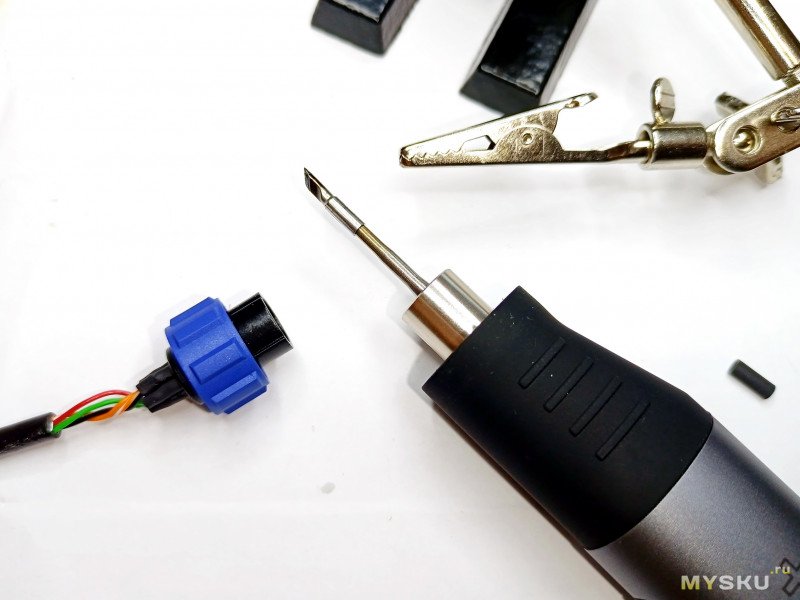

Клиент попросил заменить конектор на IP-видеокамере DAHUA. Использую уже полюбившееся мне жало F210-K.

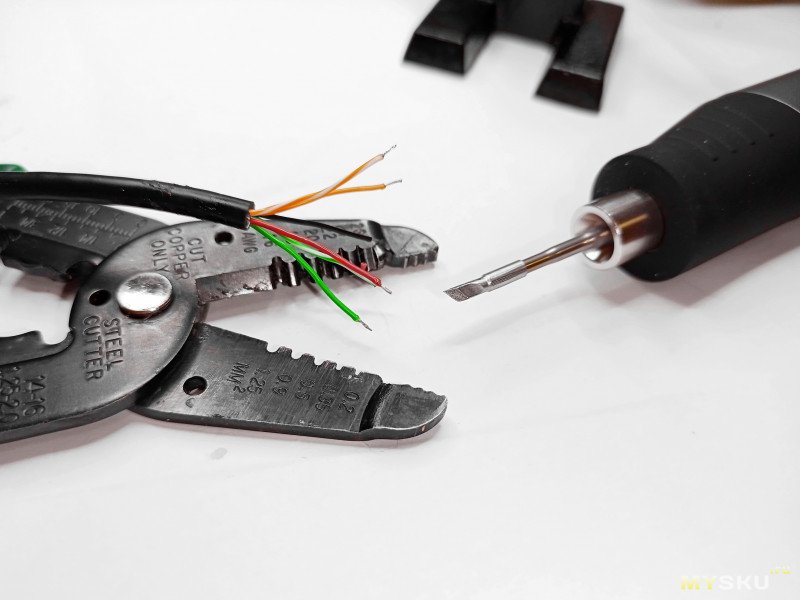

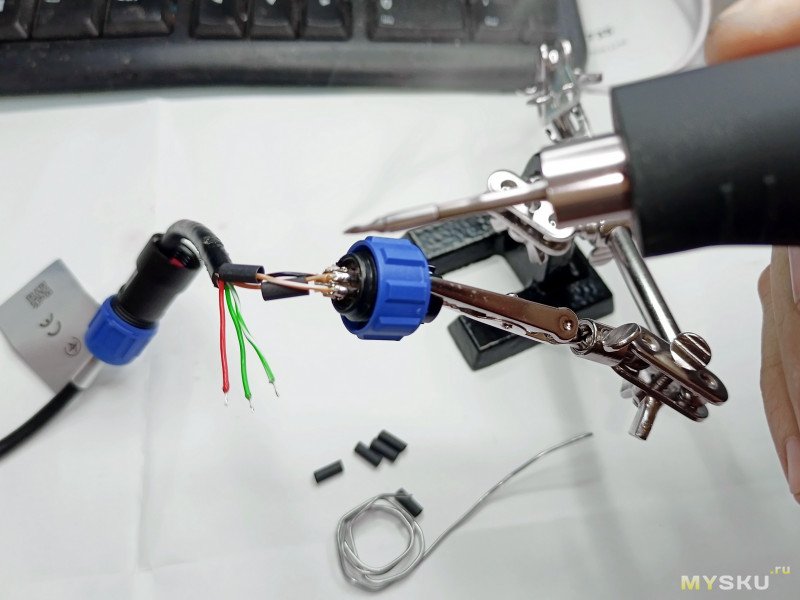

Пайка разъема не вызывает сложностей, обычная рутина. Зачищаю проводники в кабеле, залуживаю и припаиваю их к выводам конектора. Предварительно надеваю короткие трубки термоусадки. Большое подспорье — «третья рука».

Замена SIM холдера на трекере

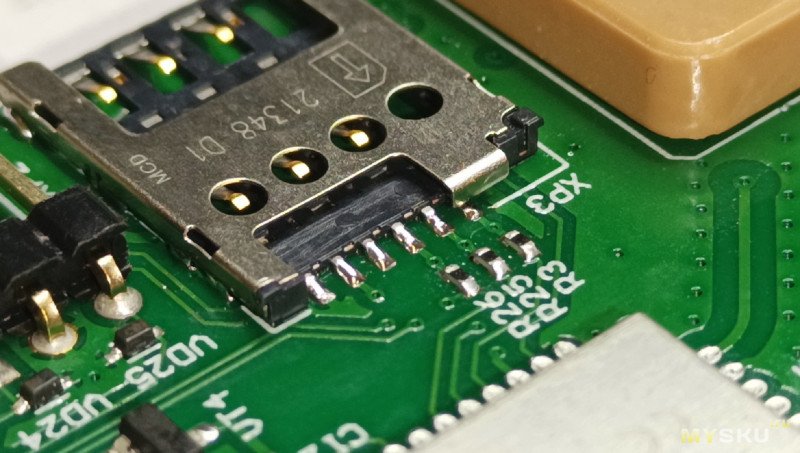

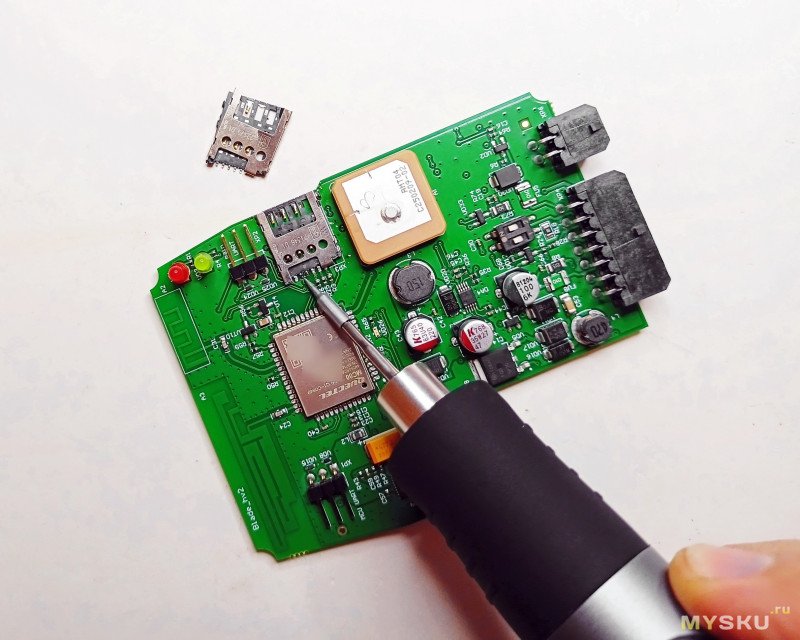

На другом трекере клиент при замене SIM карты выломал контакт на холдере. Ремонт тут нехитрый – старый лоток снимается и устанавливается новый.

Однако, при замене лотка SIM карты есть пара нюансов. Первый – сломанный холдер нужно основательно прогреть феном, чтобы сперва снять металлическую крышку, а затем снять пластиковую базу с контактами. Второй момент – нужно очень ровно выставить новый лоток, после чего аккуратно, тонким жалом припаять выводы.

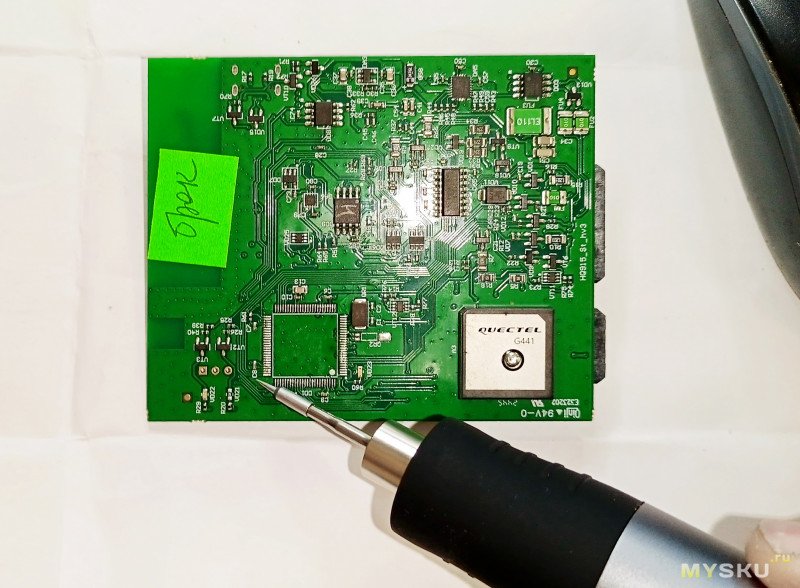

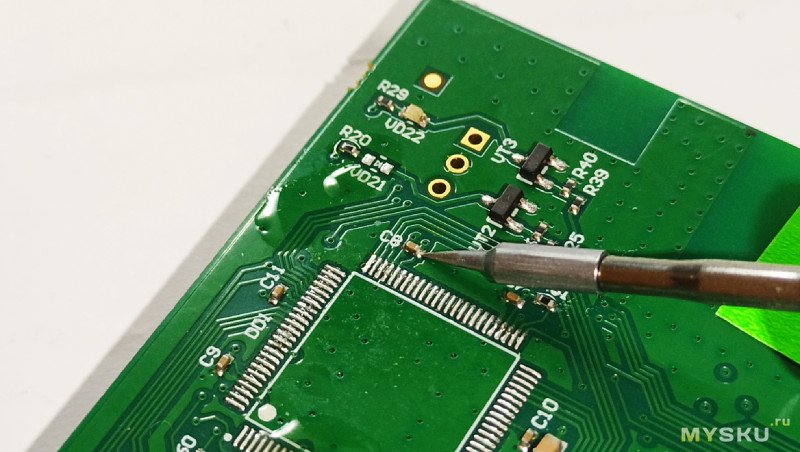

Для тренировки с игольчатым F210-I жалом взял бракованную плату. Потренировался на кошках площадках процессора LPC1765FBD100 и на SMD элементах размером 0402.

Когда начал припаивать центральные выводы SIM холдера (начинать нужно с них, чтобы выровнять и зафиксировать деталь), понял, что «клинок» F210-K мне подходит лучше.

Видимо это сугубо индивидуальное. Либо я настолько привык с «скошенным» жалам, что рука сама тянется до маракуйи. В итоге замена SIM-холдера прошла успешно.

В сухом остатке

Компактный аккумуляторный паяльник FNIRSI HS-03 идеально подходит для точечной пайки. Прежде всего мелких компонентов электроники, тонких проводов и небольших разъёмов. Паяльник не станет заменой мощной паяльной станции, которая справляется с массивными деталями, большими полигонами и толстыми силовыми проводами. Впрочем, по заложенным параметрам FNIRSI HS-03 и не предназначен для такой работы.

Единственная «претензия» у меня к дисплейному шрифту FNIRSI HS-03. Почему в настройках здесь используется архаичный Times New Roman (с засечками)?

В остальном модель HS-03 хороша. Как для мелкого ремонта в домашних условиях, так и для периодической работы на выезде.

И еще информация для заинтересовавшихся. В период со 2 по 10 октября FNIRSI HS-03 можно приобрести со скидкой 5 долларов. Код скидки — FNSCD395.

На этом у меня все!
Всем удачи и бобра! ©
