Сенсорные выключатели LIVOLO с радиоуправлением и без (продолжение).

От Пушизма к Тачизму и далее...

Прошу простить за некую загадочность в заголовке. Каноны жанра и некоторые из вас не приветствуют излишние словоблудие в обзорах технических товаров. Но тут изобретательные китайцы спровоцировали, а я не удержался заманить вас под под кат такой очередной интригой.
(Но! Внимание!!! Ооочень много текста и фото, + пара видеороликов)


Благодарность первопроходцам.
Но вначале выражаю огромную благодарность уважаемому spc за его замечательный обзор одного из представителей этого семейства. Всем заинтересовавшимся рекомендую вначале почитать тот обзор, там просто, доходчиво и наглядно рассказано про эти симпатичные и оригинальные приборчики. СпрОсите: «Зачем дублировать?»? Ответов несколько:
— во-первых, напомнить о хорошем;
— во-вторых, помочь хоть немного разобраться в большом ассортименте различных моделей и вариантов. Сам очень долго мучился с выбором при оформлении своего заказа;
— в-третьих, поделиться своими мнениями-впечатлениями;
— в-четвертых, добавить немного информации, есть у меня еще чем удивить даже тех, кто уже давно пользуется этими выключателями.

Про интригу в заголовке.
Напомню вид упаковки

Попытка найти перевод слова «Touchism» оказалась безуспешной. Смекалка подсказала, что изобретательные китайцы придумали название новой эпохи добавив окончание (суффикс?) "-изм" к английскому глаголу Touch — касаться, трогать, дотронуться и этот термин оказался гораздо ближе к реальности по сравнению с теми абстракциями, что придумывали у нас — социализм, коммунизм… Ведь действительно, например, в управлении теми же телефонами-смартфонами-планшетами практически уже наступила эра Тачизма, которая пришла на смену эпохе Пушизма (по аналогии — от глагола Push — давить, нажимать, толкать). Теперь китайцы тонко намекают, что настала очередь таких простых бытовых приборов как обычные банальные настенные выключатели. Некие обстоятельства в жизни вынудили и меня не отставать от прогресса. Было перепробовано множество вариантов: и с датчиками PIR — уже писал про такие серию обзоров, и с другими видами сенсоров — будет время расскажу и о них, но в итоге остановился на продукции LIVOLO.
Ну а до наступления этих новых перемен очень долгое время пользовался древнейшими изделиями еще советского электропрома, которые наверняка помнят если не Ленина с его планом ГОЭЛРО, то уж лампочку Ильича и последних ГенСеков точно

Встроил туда самодельную подсветку на неонке и они меня вполне устраивали. Особенно нравились тем, что клавиша была огромного размера и срабатывала хоть и от Push (нажатия), но очень незначительного. Попадать в нее можно было практически вслепую, не глядя. На новинках же китайпрома зона чувствительности тача-сенсора меньше рублика, тот самый кружочек в центре

И именно это обстоятельство мне категорически не нравилось. Попытки решить эту проблему привели к тому, что мне удалось пройти чуть дальше по лестнице эволюции развития выключателей


Осталось придумать название следующей эпохе: NoTouchism? UnTouchism? :)
Подробности ниже.
В экспериментах использовались выключатели серий С6 и С7 различных модификаций, но вначале

Сравнение серий С6 и С?.
Отличия начинаются с упаковки

Коробочка для серии С7 имеет более скромное оформления без намеков на эпоху Тачизма.
Размер декоративной стекляшки у С7 меньше (80х80 против 86х86 у С6) и отсутствует логотип LIVOLO


Основание для крепления у С7 металлическая пластина, что по сравнению с пластиковым основанием у С6 исключает тот минус про который писал spc в своем обзоре

… винты, которые, упираются, между прочим, в довольно тонкое пластиковое основание. Это второй минус, кстати, потому что, если перетянуть, есть риск просто разорвать пластик основания выключателя. Ну а если недотянуть, понятно, есть риск не до конца притянуть к стене.

Пластиковая пластинка под декоративной стекляшкой у С7 чуть меньше по размерам и потому имеется характерная ступенька


И сама стекляшка у С7 потоньше


Серия С7 выпускается только в EU-standard. У серии С6 была возможность выбора

но кажется с недавнего времени остались только UK-standard, обязательно уточняйте у продавца.

Имеются еще некоторые отличия в прилагаемых листках-инструкциях. Желающие могут поискать их под соответствующими спойлерами (Внимание! Категорически не рекомендую открывать спойлеры оптом с помощью клавиши Alt! Их немного, но обилие информации под ними превратит все в плохо воспринимаемую кашу).



Функциональных отличий в сериях не замечено, разницу в начинке если кому интересно можно посмотреть в описаниях конкретных моделей.

Про маркировку-обозначения.
Точных достоверных сведений по этому вопросу не нашел поэтому излагаю свои догадки-домыслы основанные на попытках разгадать китайскую логику.
Первые две буковки «VL» видимо хитро зашифровывают название фирмы-изготовителя «LIVOLO».
Следующая после дефиса-черточки это буквенная часть обозначения серии (существуют серии W, R, C6, C7, C8...).
А вот дальше как-то все запутанно: если в серии С7 более-менее логично, например VL-C7xx..., то в серии С6 номер серии прячется в предпоследней циферке (VL-C30xxx-6x). Такая же фигня и с серией С8 — VL-C30xxx-8x, а по логике это все должна быть серия С3 только с вариантами исполнения (С3-6, С3-8???).
Дальше попроще, но все умозаключения скорее всего справедливы только для серий С6, С7 и С8. Следующая пара цифр означает количество коммутируемых линий — 01, 02, 03, 04.
Затем могут следовать одна или две буковки:
B — кнопка дверного звонка, включен пока держишь?,
D — диммер,
R — радиоуправляемый,
S — проходной, есть возможность работы в паре с другим подобным,
T — с таймером автоматического отключения через 30 сек.,
W — Curtain Switch, если честно, то не понял суть этой модификации. Может кто подскажет при чем тут шторы-занавески?
UPD. Коллективный разум помог: Curtain Switch — выключатели на две линии, каждая управляет соответствующим моторчиком (открытие/закрытие) и работают по принципу кнопки дверного звонка (включено пока держишь).
Последняя пара циферок кажется никакой смысловой нагрузки не несет, только в сериях С6 и С8 первая из них означает номер серии.
С шифрами-тайнописью в сериях W, R,… не разбирался, извините.

Далее чуть подробнее расскажу о тех моделях, что прошли через мои руки. В очередной раз прошу прощения, но просто вынужден использовать спойлеры дабы не устраивать кучу-малу из похожих друг на друга выключателей. Если все же заблудитесь, то ориентируйтесь по ярлычкам штрих-кодов в правой части — значит рядом заголовок спойлера, который можно свернуть.
Нумерация лотов-спойлеров чисто условная, для удобства перекрестных ссылок по тексту.

Серия С6.


№1 — VL-C302R-61 — две коммутируемые линии, с радиоуправлением. Именно этот выключатель подробно описан в обзоре spc.



№2 — VL-C301R-61 — одна линия (?), радиоуправляемый.




№3 — VL-C301-61 — одна линия, без радиоуправления, но…




№4 — VL-C302-61 — две линии, без радиоуправления.



Небольшое отступление-предупреждение: главные интересности и сюрпризы пожалуй закончились. Под остальными спойлерами №5-№8 прячутся в основном радиотехнические пейзажи и натюрморты из электронных компонентов — информация для техновуайеристов, но надеюсь не совсем бесполезная.


№5 — VL-C301SR-61 — одна линия, проходной, с радиоуправлением.



Серия С7.


№6 — VL-C701-11 — одна линия, без радиоуправления.

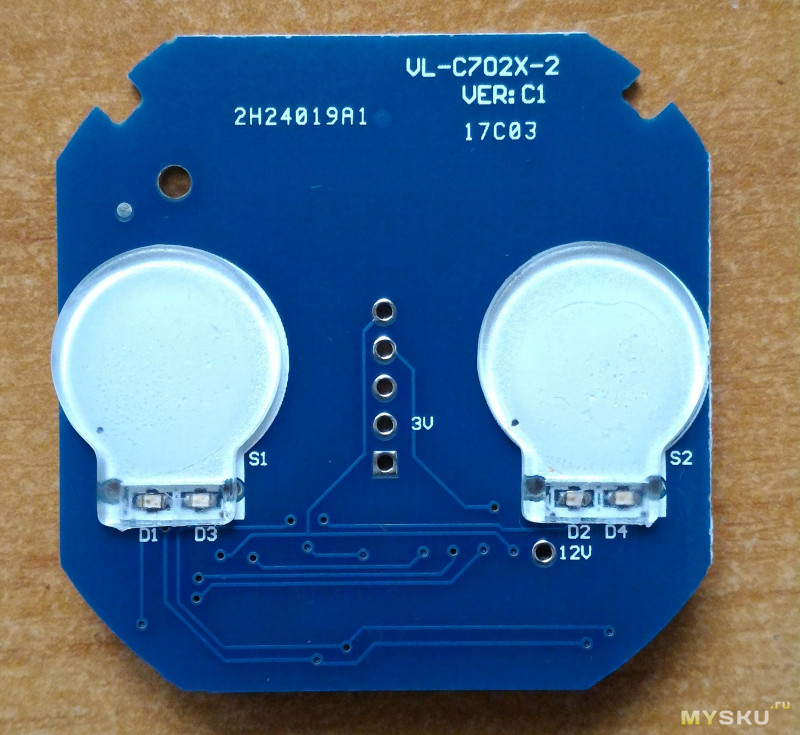

№7 — VL-C702R-11 — две линии, с радиоуправлением.




№8 — VL-C701SR-11 — одна линия, проходной, с радиоуправлением.



Про пультик ДУ и его настройку.
В том самом обзоре от spc рассказано про большой единый пульт для группы выключателей, который заказывается по желанию отдельно. А по умолчанию все выключатели с радиоуправлением комплектуются маленьким индивидуальным пультиком. Но и он есть в прайсе самостоятельным лотом.
UPD: С некоторых пор продавец перестал комплектовать радиоуправляемые выключатели даже маленькими пультами. Только отдельным лотом. Имейте в виду при заказе.
Поставляется в отдельной коробочке


Внутри подстрахован пупырявым пакетиком


Представляет из себя вот такой брелочек с карабином

Лицевая панелька металлическая.

Под сдвигаемой шторкой скрываются четыре кнопочки


С обратной стороны рифленая пластиковая крышечка


Открутив в ней три саморезика заглядываем внутрь


Главное содержимое


С обратной стороны


Батарейка в комплект поставки не входит. Обратите внимание: для работы пульта необходим элемент 27А! Сам был разочарован когда имевшейся в загашнике очень похожей батарейкой 23А смог только проверить работоспособность. Крышечка пульта с ней не закрывается, она толще


Пульт универсален, может работать с разными модификациями серий С6 и С7. При работе с просто выключателями может управлять тремя линиями: кнопки А, В, С включают/выключают каждый свою линию соответственно, кнопка D служит только для выключения всех трех линий сразу. Причем линии эти могут быть как на одном выключателе, так и на трех разных — как обучите, так и будет.
Обучение очень простое: нажимаете на выключателе сенсор и держите около 5 сек. пока он не скажет «Di» (так написано в китайских инструкциях, что по-русски значит просто «Пик»), отпускаете сенсор и нажимаете нужную кнопку на пульте (А, В, С) — слышите еще одно «Di» и все готово. Аналогично с остальными линиями-кнопками. К управлению одной линии можно привязать несколько кнопок/пультов (где-то встречал информацию что до 8 штук). И наоборот, к одной кнопке на пульте несколько линий/выключателей, вот только зачем?
Настройки обучения сохраняются даже при отключении питания как самих выключателей так и при вынимании батарейки из пульта. Но, если необходимо, есть возможность отменить обучение — жмете сенсор около 10 сек. пока после первого «Di» не дождетесь второго такого же сигнала — выключатель/линия забудет все записанные в него кнопки/брелки.
При работе с димерами логика работы пульта иная: А — вкл/выкл, В — яркость+, С — яркость-, D — все выкл. Подробности см. в инструкциях, там же и про работу с проходными выключателями.
Кстати, уважаемый spc обозревал отдельно очень похожий пульт, который он приобретал для других целей. Но там он говорил, что не удалось его подружить с выключателями LIVOLO и описывал какую-то иную методу обучения (по командам от другого пульта). Может надо попробовать по этой, что описана в инструкции?

Еще несколько слов о доработке до НоуТачизма.
Жизнь такова, что не бывает в ней все так радужно и красиво, есть и оборотная сторона медали, без дёгтя не обошлось. Проявляется это иногда в ложных срабатываниях.
Заметил это еще когда проводил боевые испытания первого доработанного выключателя для санузла (№4). Попытки выяснить причину и избавится от глюков результата не давали. Удивляла непредсказуемость проявления: могло работать днями-неделями без фокусов, а иногда несколько раз в день происходило самопроизвольное включение-выключение, причем в основном в ванной и очень-очень редко в туалете. Порой (но редко) просто начинало семафорить азбукой Морзе, посылая световые сигналы неведомо кому. И проводочки укорачивал, и листочки фольги уменьшал, и пытался частично экранировать их — эффект ноль. Ломал голову над причинами: барабашки-гномики-приведения, магнитные бури, пятна на Солнце, ...? Пока не сдохла одна из двух энергосберегаек в ванной. Поменял сразу обе и… КАК БАБКА ПОШЕПТАЛА! Все глюки исчезли! Сразу! Совсем!
Позже, когда стал постепенно менять выключатели на LIVOLO по всей квартире, еще пару раз столкнулся с подобной проблемой, но в меньшей степени. И наконец-то выявилась закономерность: глюк проявляется только с энергосберегайками там где на коммутируемой линии больше одной лампы. На кухне в потолочном светильнике стоят две U-образные с отдельными блоками запуска, замену им не искал, но вспомнил что к одному из других сенсорных выключателей (не LIVOLO) был вот такой пакетик с «лекарством»


Рецепт прилагается, правда кажется от других болячек

Но ПОМОГЛО! Вылечилось!
Параметры «таблетки»


И последний случай в прихожей: тоже пара люминесцентных спиральных ламп. «Лекарство» было одно и уже истрачено, в своих радиолюбительских амбарах-сусеках помёл-поскрёб и нашел нечто подобное. Почти вылечил, ложные включения практически почти исчезли. Пробовал менять лампы на другие, но не такие как сейчас стоят в ванной — не помогает, видимо «не той системы»©. Ладно, «поищем с перламутровыми пуговицами»©.
На всякий случай фото упаковок от «безглючных» ламп, которые теперь без проблем работают в ванной

«Будем искать.»©

Итоги-выводы:

+ Дизайн: мне нравятся такие простые на вид, но элегантные вещи в лаконичном духе минимализма. Спокойная, не кричащая двухцветная индикация. Как говорится: «Просто и со вкусом». Есть возможность выбора цвета стекла (белое, черное, шампань) и с некими кудрявыми узорами на нем.
+ Большой выбор как по функционалу, так и по конструктиву и дизайну: в таком большом и нудном обзоре смог поведать только о самой малой части всего разнообразия.
+ Простота монтажа: просто устанавливается вместо любого другого выключателя. Самое главное, что не требуется никаких дополнительных проводов для работы внутренних схем, все питается токами протекающими через коммутируемую нагрузку. Правда из этого вытекает небольшой минус — ограничение по минимальной мощности.
+ Унификация: полезна не только в смысле удешевления производства и упрощения ремонта, но и приносит порой неожиданные приятные сюрпризы.
+ Возможность выбрать радиоуправление: не самая важная функция, но несомненно полезный бонус.
+ Возможность использовать единый пульт ДУ для группы выключателей с более расширенным функционалом — тоже наверняка кому-нибудь пригодится.
+ Возможность модернизации: для меня оказалась решающей фичей, хотя тоже может потянуть за собой некоторые минусы, но и они решаемы.
Однако, следует знать, что у китайцев встречаются очень похожие выключатели, но с сенсорами иного принципа действия. Увы, они доработке не поддаются.


— Цена: причем расстраивает не столько ее величина (как обычно бывает), хотя если сравнить с тем что просят у нас, то можно по этому поводу успокоиться. Отрицательным моментом является ее нестабильность. Продавец постоянно что-то мудрит с ценой и способами доставки. Еще пару дней назад были вполне приятные цены с фришипом через HK-Post. А сегодня уже везде только платный ЕМС, хотя банер про фришип болтается на страничках. Но справедливости ради стоит отметить, что поддержка легко идет на контакт и можно поторговаться как по товару, так и по доставке, особенно если берете несколько наименований (штук).
— Ограничение по минимальной мощности коммутируемой нагрузки: не гарантируется нормальная работа с маломощными лампами (до 15 Вт.)- момент неприятный, но это плата за отсутствие дополнительных проблем при установке и монтаже. Конечно на практике маломощные лампы почти не применяются из-за малой эффективности, но знать об этом ограничении надо.
— Маленькая зона чувствительности сенсора «из коробки»: кто-то вообще не обратит на это внимание, но в нашей семье это один из определяющих факторов, привыкли за долгие годы к большим клавишникам и получилось добиться того, что не пришлось менять свои привычки.
Осталась еще пара важных характеристик: качество и надежность. О качестве судите сами, картинок более чем достаточно, и сами поставьте либо +, либо -. Замечаний можно найти много, особенно бросается в глаза экономность китайцев — жалеют стратегическое сырье (нефтепродукты и спирт) на промывку плат от флюса. А надежность и долговечность проявит время, хотя наверняка есть обладатели готовые поделится опытом эксплуатации. Но если выключатели отработают хотя бы половину от заявленных ста тыщ срабатываний, надеюсь этого хватит, чтоб дожить до какой-нибудь следующей эпохи.

Вот такой получился длинный рассказ о смене эпох в пределах одной отдельно взятой квартиры. Желаю и вам приятных перемен в вашей жизни. Удачи и всех благ.

Спасибо за внимание.

P.S. Написал еще про одну разновидность — Опять про сенсорные выключатели с радиоуправлением. — Нормальный бюджетный вариант.
P.P.S. И еще про одну разновидность — И снова про сенсорные выключатели с радиоуправлением и без. — та самая «почти копия LIVOLO», но не совсем.
P.P.P.S. Не могу не упомянуть замечательный обзор-статью ув. spc (автора первого обзора про выключатели LIVOLO) — С чем едят Arduino Uno. Подробно и увлекательно рассказано как с помощью этой самой Ардуины можно управлять этими выключателями (и не только) с компа и даже смартфона. Всячески рекомендую!
