Переделка питания мультиметра от Li-Ion 18650. Крону — долой
- Цена: 0.5 $
- Перейти в магазин
И вот тут есть нюанс. Когда напряжение на ней становится не достаточно, прибор работает. Но показывает полную дичь. Пользоваться таким нельзя. Более того — опасно. А как известно, батарейки всегда садятся в самый неподходящий момент, ну у меня так, во всяком случае.
Недавно получил с Али жменю всяких преобразователей (впрок), и как раз батарейка в приборе сказала «кря»…
Дело было вечером и был свободный часок. Решил немного модернизировать данное полезное устройство, заодно поближе рассмотреть работу миниатюрного универсального повышающего преобразователя 3-5-9-12 вольт.
Начало положено. Устаревший источник отделён )Разобрал прибор, и обнаружил много места в районе экрана. Там прекрасно помещается аккумулятор 18650.
Стал вопрос, как поставить плату зарядки его что бы было удобно заряжать.
Как оказалось, в этом месте (фактически приклеенным к верхней стойке) он отлично влезает поперёк корпуса и упирается в противоположную часть. Крепление — суперклей и сода
Думал крепить батарею термоклеем — но отказался от этой идеи. Тоже приклеил суперклеем (уже не первый раз) — держится отлично
На выходе получаем от 4,1 до 3 вольт, что для питания прибора маловато.Использовал повышающий преобразователь до 9В. В тестировании под нагрузкой током в 300 мА он нагрелся не выше 40 градусов. А таких токов в приборе нет в принципе, то есть будет работать без проблем
Подключил к нему ранее отрезанные от кроны провода и отдел термоусадку
Места сбоку платы достаточно, что бы положить его с проводом и закрыть корпус
После сборки подключил кабелем Type-C к стандартной зарядке телефона. Через отверстия спикера видна индикация красный — зарядка, синий — заряжен.
При выключенном приборе ток холостой работы преобразователя, 1-3 мА. Не стал разрывать дополнительным выключателем, не думаю что это будет проблема. Да и подзарядить всегда можно без проблем.Цена вопроса — 0.5$ (аккумулятор давно валялся без дела выдранный с батареи ноутбука) и час работы в целом.
Завершаю рассказ публикацией видео что как и где. Возможно, видео формат будет удобнее
Повышающий преобразователь 3-5-9-12В — https://aliexpress.com/item/item/1005003521976842.html
Плата заряда аккумулятора — https://aliexpress.com/item/item/1005004922836100.html
Мультиметр DT9205M — https://aliexpress.com/item/item/32298705062.html
| +107 |
6172
94
|
| +38 |
2317
33
|
Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.
-
1027.50
Скидки и распродажи
-
452.80
AliExpress
-
277.59
DIY, или Сделай сам
-
187.28
Ebay
-
179.74
JD.ru
-
155.08
Магазины Китая
-
104.26
Новости сайта
-
77.49
Другие магазины
-
71.57
Магазины России и СНГ
-
68.46
TaoBao
-
RomanZab → Ноутбук Macbook Air M1 8/256 - стоит ли его брать в 2024?
-
Billy_B → Три фонарика «выживальщика». Сравнение и небольшой тест
-
DigitalMr → Мультиобзор пары кейсов для SSD дисков: Fanxiang MD86 и MD87 на чипе RTL9210B
-
Kooonst → AC/DC Токовые клещи FNIRSI DMC-100. Цветной помощник
-
mialko → Сравнение двух клещей переставных с фиксатором, Технорез и Kraftool
-
SBorovkov → 10.33$ - 12.8$ Кейс для SSD UGREEN Type C 10Gbps, NVMe SATA
-
Ramill → Измеритель внутреннего сопротивления аккумуляторов по 4-проводной схеме TS457
-
vovvan → Мощная портативная акустика с тремя полосами Tronsmart Bang Max (11 804 ₽)
-
nochkin → Любительский прибор ночного видения FNIRSI NVS-40. 6-кратный цифровой зум и 4К
-
lexus---08 → Робот-пылесос ECOVACS Deebot N20 Pro (вибрационная уборка, высокое всасывание 8000 Па)
p.s. там зарядник с защитой в комплекте
К примеру такой
Никаких несанкционированных нажатий.
но заметно раньше он начинает плакаться и показывать дохлую батарейку. и если кто-то настойчиво это игнорирует — ссзб.
причем даже на грани невключения дичь показывается лишь в достаточно узких условиях.
В магазинах есть просто недорогие «угольные» кроны за 50руб — ССЫЛКА. Там же Alkaline крона — ССЫЛКА.
Так эти кроны продают повсеместно у меня, в пешей доступности есть несколько мест.
И далеко не повсеместно они продаются, тем более, что живешь не возле «хозентра»
А у меня в ближайшем магазине в 20 км крона стоит $3. Есть дешевле, но ее нужно заказывать, что еще займет неделю
Теперь все отлично!
сама доработка которая решат все проблемы!!!
преобразователь работает только если тестер включен. в выключенном не потребляет ничего
при цене платки в 40р идеально ^_^
из минусов… ток ограничен током светодиода оптопары (50 мА). но его более чем достаточно
П.С. Не в теме…
37руб
Спасибо! :)
Такое я делал — громоздко и более прожорливо выходит.
Поэтому лучше ставить «глупые» литиевые 9в аккумы, где последовательно 2хLiPo безо всякой повышайки. Благо стоят они копейки и в целом с абсолютным большинством приборов работают хорошо. На приборы, которые хорошо работают лишь по верхнему диапазону кроны, ставить 3хLiFePo4, это прям идеальная замена.
https://aliexpress.com/item/item/1005004872791816.html
Или надо ещё одну отдельную плату под нагрузку ставить, типа платы защиты от переразряда?
сейчас можно все сделать еще проще — вот как раз на той сдвоенной платке от камрада starson парой сообщений выше. Всех то и дел оторвать энаблу и кинуть проводком к нужной ножке LMки. Акум у меня в тестере стоит сдвоенный 18650 полудохлый из ноутовской батареи. Как поставил лет 6 назад — так и стоит, за это время заряжал его может раза 3. Тестером пользуюсь ежедневно, занимаюсь ремонтом ноутов.
static.chipdip.ru/lib/174/DOC013174036.pdf
https://aliexpress.ru/item/32860860128.html
плюс два аккумулятора от электронной сигареты.
2. Не вижу на этой платке выходов на потребителя… т.е. схема защиты от разряда ниже 2,75В на элемент отсутствует… Или предполагается на каждый аккум подпаять плату защиты, а потом уже к этой зарядке подпаяться?
Но выбор, наверное, обуславливался тем, что первая схема из того времени, когда полевики были слишком дороги.
Насколько существенный — вопрос отдельный. ;)
И потом, саморазряд — это свойство аккумулятора, он от нагрузок не зависит. ;)
Во всяком случае такие попадались с Али
А тут чёткие 9
Чуть разрядится — и мультик меряет напряжение вселенной…
Я таких пару приобрел по 650 мАч, потестил, а потом вставил в два прибора: один пару раз в году использовал, второй пару раз в месяц. Несколько месяцев прошло, еще работают. Вложил в приборы записки с датами зарядки, интересно, сколько протянут, тогда и напряжение проверю.
Точно не проблема
Читайте матчасть. 1. Мультиметр используется не только в мастерской, он может использоваться в щитке, на подстанции, и т. д.
2. 1000в прекрасно пробивает 1 мм по воздуху.
3. Это инструмент, он должен не бить током а обеспечивать максимальную безопасность. А тут дыру предлагают пропилить и вставить разъём. Гальванически соединённый со схемой мультиметра. Ради копеечной экономии. Я работаю в международной компании, вот честно скажу, за такие поделки у нас увольняют, и компания тратит огромные деньги, на хороший инструмент, отвечающий всём требованиям безопасности. Как говорит наш директор «а сколько стоит человеческая жизнь? „
С учётом резинового бампера до разъёма почти 2 мм. Ну не пробьёт через него ничего и ни как.
1000 В я бы новым с коробки им не мерял. Есть для этого более серьёзные приборы.
220 и ниже, ток и всё прочее — доработка никак не повлияет на безопасность. Расположение гнезда полностью исключает прикосновение к нему во время использования.
Очень часто теоретики пытаются доказать свою правоту основываясь только на теории.
В данном случае — считаю только один минус. Нужен дополнительный выключатель, что бы разорвать цепь преобразователя. Он будет.
В обзоре необходимо добавить предупреждение…
Хотя FNIRSi и выпускает мультиметр с литийионным аккумом и гнездом зарядки, но это поделие можно сказать, что игрушка, а не мультиметр.
В целом, я не против таких решений, главное — доступно описать, какие риски эта переделка принесет.
Одним из «популярных» источников поражения электрическим током при электромонтажных и ремонтных работах у нас, на строящемся приборном заводе, были щупы «тестеров». Вернее, повреждения их изоляции. По требованиям ТБ их нужно было тщательно осматривать перед началом работы и периодически проверять, но…
«Находился человек», и —…
для мультметра ценой 500р
P.S. Жду, когда придёт заказанная «на попробовать» «андиринка» на китайском контроллере CH552G… Выглядит интересной. :)
И для точности измерения я предпочту «чистое» питание, а не пульсирующее.
При включении прибора через светодиод оптрона начинает протекать ток и открывает транзистор оптрона. "+" поступает через открытый переход КЭ транзистора на выв. 4 преобразователя и разрешает его работу.
Взято с РадиоКот
Вот ЕЩЕ оттуда же. Эта схема без схемы заряда аккума, просто повышайка с автоотключением питания. И ЕЩЕ…
Это все схемы с автоматическим отключение питания.
Может у вас просто брак.
Как они могут увеличивать ток в простое, если они не светятся?
в простое «кушает» ШИМка и делитель, причем бóльшая часть потребляется именно делителем. Можно значительно снизить потребление если подобрать максимально возможное сопротивление делителя таким, чтоб оно не проседало под входом ШИМки (по ссылке что я выше показывал есть теорвыкладки и практический рассчет делителя)
За друзей! ;-)
я тоже лет 10 назад купил пяток и до сих пор парочка лежит невостребованных в слюде…
www.auchan.ru/product/mddibat_alk_baz_9v_1shte/
А тут просто подключил кабель и оставил на 30-50 минут.
Это 100% верно.
Загрушка бы решила все проблемы, кроме намокания
Повышающий преобразователь может в любой момент отключиться без предупреждения.
Поэтому 2 акб последовательно лучше.
Да и кинуть на зарядку, подключив к ЗУ мобильника который всегда под рукой — не проблема.
А зарядка 2 акб от ЗУ мобильника не проблема.Вон на фотках выше платка такая работает без проблем:
С кронами проблем нет ( в пределах 500 метров нужно идти) но нужно идти. Покупать.
Дополню доработку отключением преобразователя — сетап вполне меня устроит.
+ по цене дешевле одной кроны (батарею не считаю — валялась у меня)
Потому стабильные 9 вольт для него необходимы
mysku.club/blog/aliexpress/59263.html
я делал на AP3031KTR-G1 там около 20 мка.
Я им пользуюсь в достаточно узких рамках. Посмотрю как себя покажет.
Отец увидел, себе тоже захотел. Он вообще меряет столько сетевое и ниже напряжение да ток. Не думаю что пульсации станут проблемой.
Для более точных измерений использую прибор с питанием на 3 вольта от 2 Energizer AAA
Хватает на пару лет.
Недавно сдохла крона в старом мультиметре и я заколхозил туда почти убитый аккум от мобильника. Обошелся без повышающего модуля, работает и от 4v. Минус в том что когда батарея садится то мультиметр перестает показывать ноль в спокойном состоянии, на экране начинают появляться какие то значения, но поскольку заряжается он максимум за пол часа то меня это устраивает.Из плюсов, повышайка не есть аккум.
Результат много лучше чем с кроной. Зарядка Imax b6mini.
аккумы выбрал те, которые подходили по габаритам. держатся как влитые!!!
заряжайку тож думал наколхозить, но лень взяла вверх и в запасе просто лежат две готовые заряженные сборки.
заменить дело пяти минут, а сама замена столь редка что и не замечаешь.
Но! Никому и никогда даже и в голову не приходило называть меня гуманистом… ;P :)))
Или вы о зверски замученных мной на принудительных работах батарейках типа «Крона»? ;) :)))
Тогда да: нет во мне ни капли раскаяния… :)))
Да, еще. Непонятно, почему батарейки формата кроны должны иметь большой саморазряд? Внутри такие же алкалиновые банки, как и у пальчиковых батареек, а они имеют срок хранения — годы.
А вот жалеть батарейку не вижу причин: лично у меня она в приборе для работы, а не для праздной жизни… :))
А я и не говорил, что должны. Я припомнил, что когда-то так было…
Помнится, есть как минимум пара разных, с точки зрения их «химии», видов «Крон»…
Единственная (но большая) проблема авторского поделия — частотные помехи преобразователя. Такое Г я б точно в мультиметр не ставил.
Я на вас, таких вот «смелых», ещё в молодости, работая электрослесарем, а потом — и производственным мастером электроцеха, насмотрелся. Там, правда, всё больше на «ну, чуть-чуть неисправную» изоляцию щупов изредка «поплёвывали», с вполне закономерным результатом. :)
Но в итоге-то каждый согласился с забавлявшим их прежде выражением «правила техники безопасности написаны кровью дураков, на неё плевавших», испытав его истинность на себе…
Да вообще не проблема, при грамотном устройстве схемы и конструкции.
В любом случае, надо проверять и проверять…
1) Мультиметр — не шуруповерт (который у нас так любят переделывать под «литий»). По моим наблюдением мультиметр все-таки прибор, чуЙвствительный к пульсациям по питанию. Одно дело Крона, другое — повыш. преобразователь со всеми шумовыми прелестями ШИМ-формирования выходной напруги. Не обращали внимание, что при измерении малых напряжений показания все время пляшут? Лично мне удалось ПОЧТИ избавиться от этих плясок, правда, при экспериментировании не с 18650, а с сетевым питанием. Преобразование было в 2 этапа. Сетевой импульсный адаптер снижал до 12VDC, далее после него работал линейный стабилизатор LM7809, а на выходе у него стоял C-L-C-L-C фильтр (все 3 электролита зашунтированы SMD-керамикой 10мкФ)
2) В данном случае плоский литиевый аккумулятор может оказаться более востребованным — бывают же у людей послужившие плоские аккумы из телефонов и проч.
плоские аккумуляторы продаются на Али самых разных размеров с маркировкой XXYYZZ, где XX — толщина в 0.1мм, YY и ZZ — ширина и длина в мм (или в 10мм, если больше 99мм).

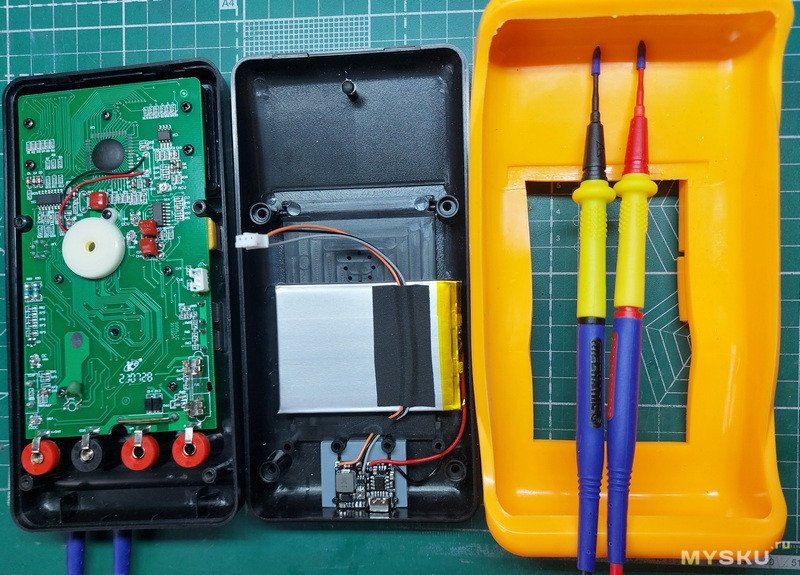

Встановив собі в тестер таке, проблем із заряджанням та роз"ємами нема. Далі «класика» МТ3608.запускається ЕН напругою 3,3В від живлення внутрішнього підсилювача тестера. У вимкнутому стані прибл. 130 мікр.А.
В итоге от повышаек отказался.
Крона осталась только в измерителе температуры с термопарой.
Даже лантестер переделал на две 18650.
А мультиметры покупаю только на ААА.
Бывают устройства на 2 батарейках 1.5в, там надо питание ровно 3в
На 3,3в DС-DС на али дожны быть.
Вот кстати интересная платка на 3.3, ее можно подстроить на 3v
