БП(ЗУ) Wekome Vanguard 20 Вт: модный - прозрачный

Попался ещё один маломощный и компактный кубик. Интересный — с прозрачной крышкой сквозь которую видны платы и компоненты. Под cut обзор, тестирование и разборка WEKOME WP-U149.

Характеристки | Тестирование | Разборка | Выводы

Зачем

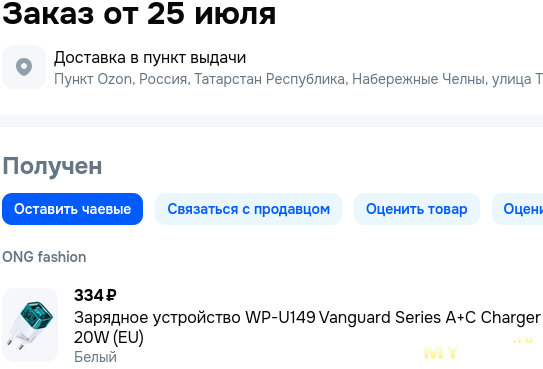

У Wekome мне очень нравятся и использую их постоянно, мягкие силиконовые кабели (обзор). Недавно, в выдаче Озона попалась их зарядка. 20 Вт, компактная и с прозрачной крышкой. Цена была ~350₽ — обычная для таких БП. Показалась интересной, а поскольку у меня в быту такие зарядки требуются чаще, чем мощные, заказал её для тестов.

После заказа продавец повысил цену до 430 р., но прислал 100 баллов, которыми пока не воспользовался.

Внешний вид и характеристики

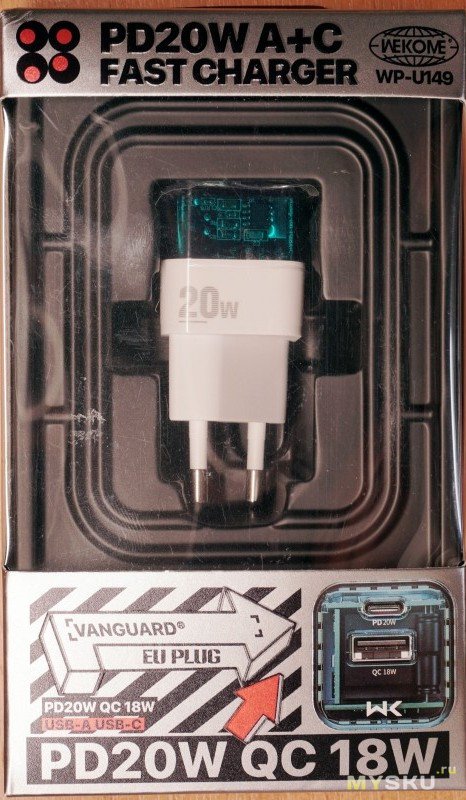

Привезли через 3 дня, в простом пакете. Коробка оформлена в «кричащем» стиле, очень похоже с коробками кабелей. На коробке несколько раз упоминается Wekome.

Внутри коробки, кроме самого БП в черном пластиковом ложементе, больше ничего нет.

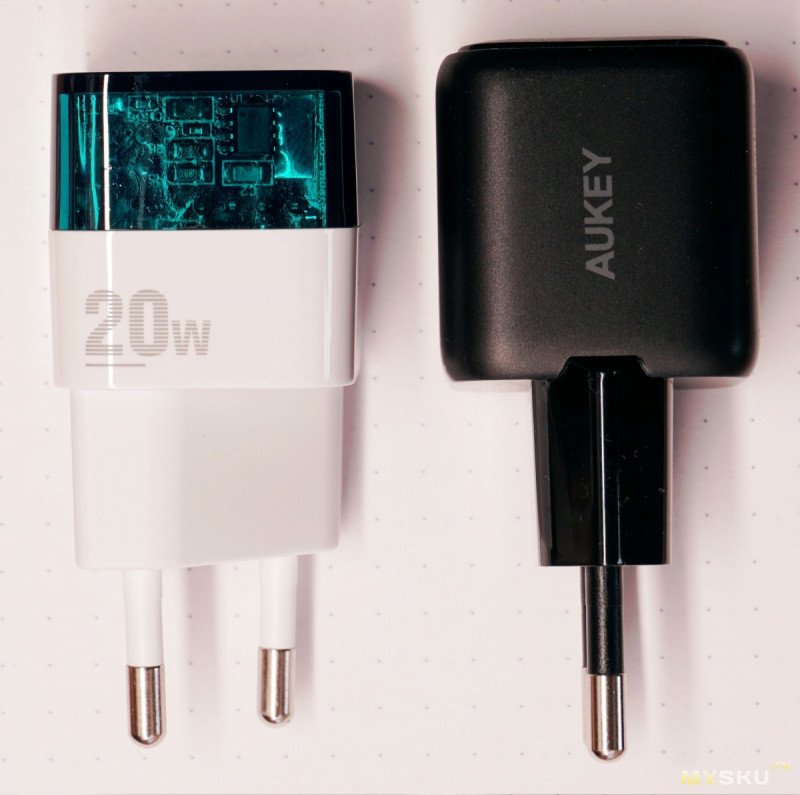

Несмотря на наличие Type-A разъема, кубик у Wekome даже чуть компактнее, чем у Aukey Omnia 2 (обзор). А вес чуть легче: 45.5 грамм.

Вилка — по диагонали, вписана в габариты кубика, его размеры измеренные, совпадают с указанными на сайте ~31 x 32 x 31.5 мм. Длина с евровилкой — 68 мм, это короче, чем Aukey Omnia 2.

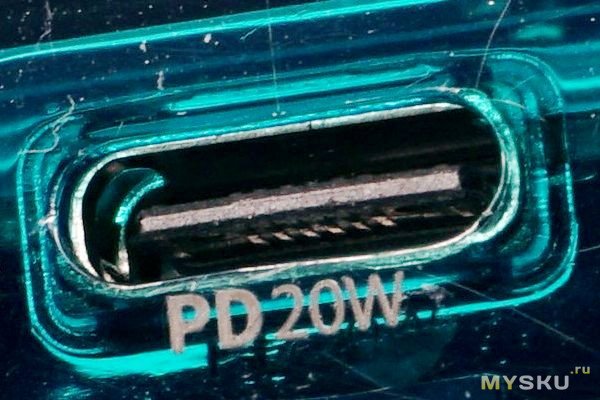

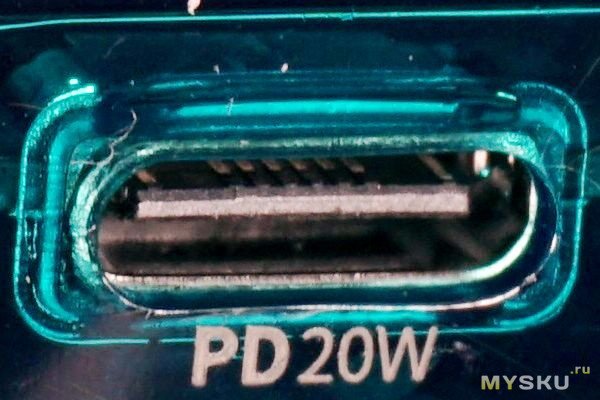

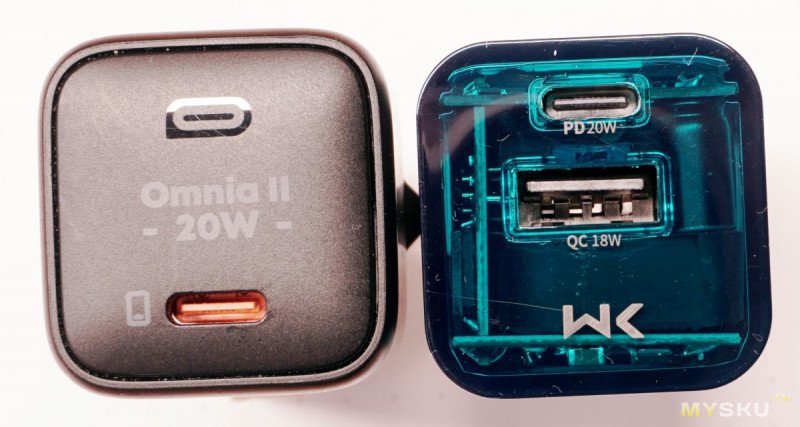

На верхней части кубика — Type-A и Type-C разъём без SSTX,SSRX:

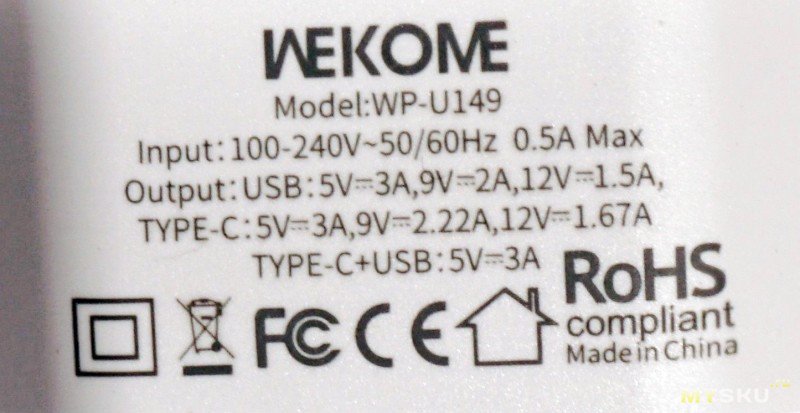

На вилке — спецификация, что может устройство.

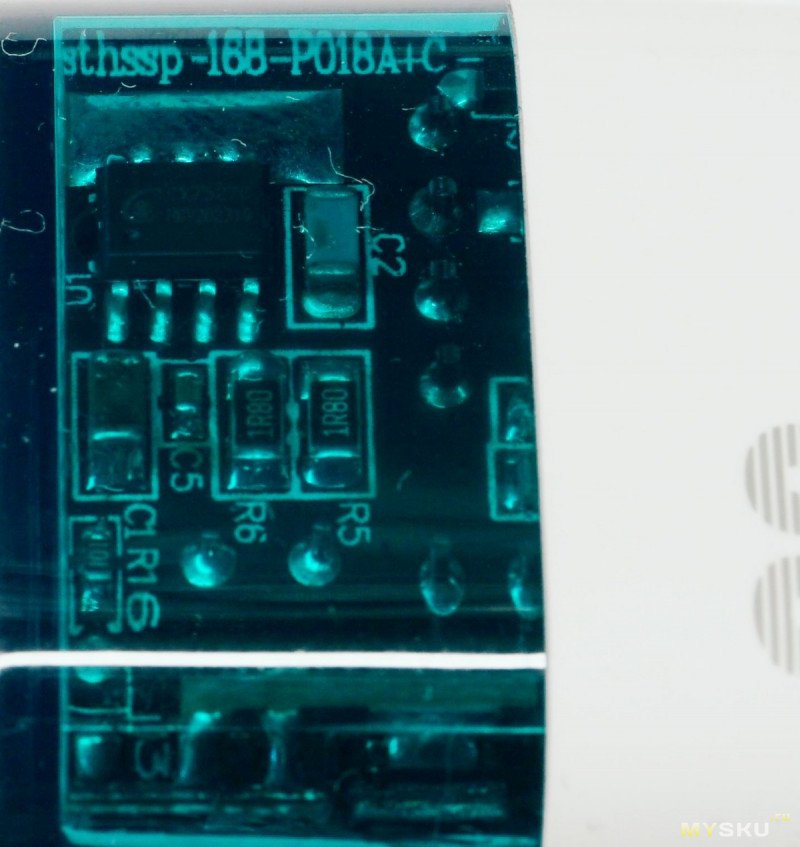

Под крышкой при большом желании можно даже что-то рассмотреть, но маркировку чипа почти не видно.

На сайте Wekome в описании узнал, что есть ещё вариант с чёрной вилкой и желтой крышкой. Не нашёл там упоминания GaN, зато нам тут целых 9! защит обещают:
Кстати, Product Status: OEM available, говорит нам, что эту зарядку можно увидеть и с другими шильдиками.

По портам заявлено:
USB-A: 5V=3A / 9V=2A / 12V=1.5A
USB-C: 5V=3A / 9V=2.22A / 12V=1.67A;
USB-A+USB-C: 5V=3A Total: 20W

Кроме PD, упоминаний других протоколов не заметил.

Тестирование

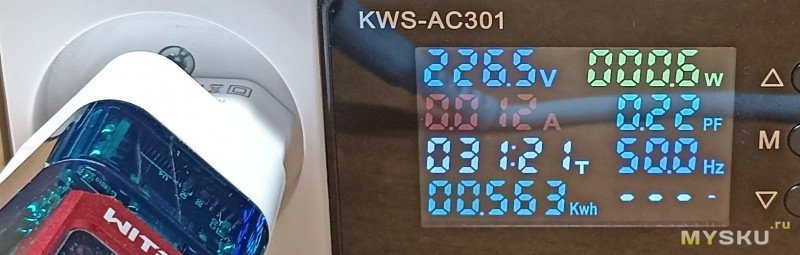

Без нагрузки потребляет 12-14 мА от сети.

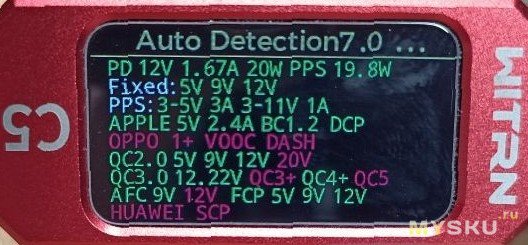

Протоколы, видимые USB-тестеру на Type-C:
Неплохо, многое из того, что нужно — есть.

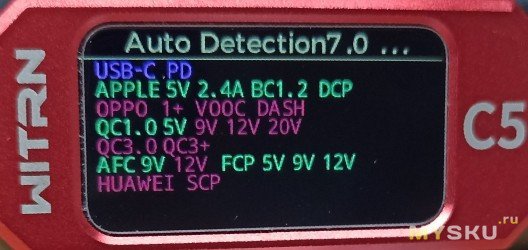

А вот на Type-A, Witrn почему-то не нашёл даже 9В и 12В по QC:
Предположу, что «виноват» всё же Witrn: на Type-C то он их по QC2.0 прекрасно видит). Да и через триггер и 9В и 12В по QC2.0 с Type-A включаются без проблем.

Type-C

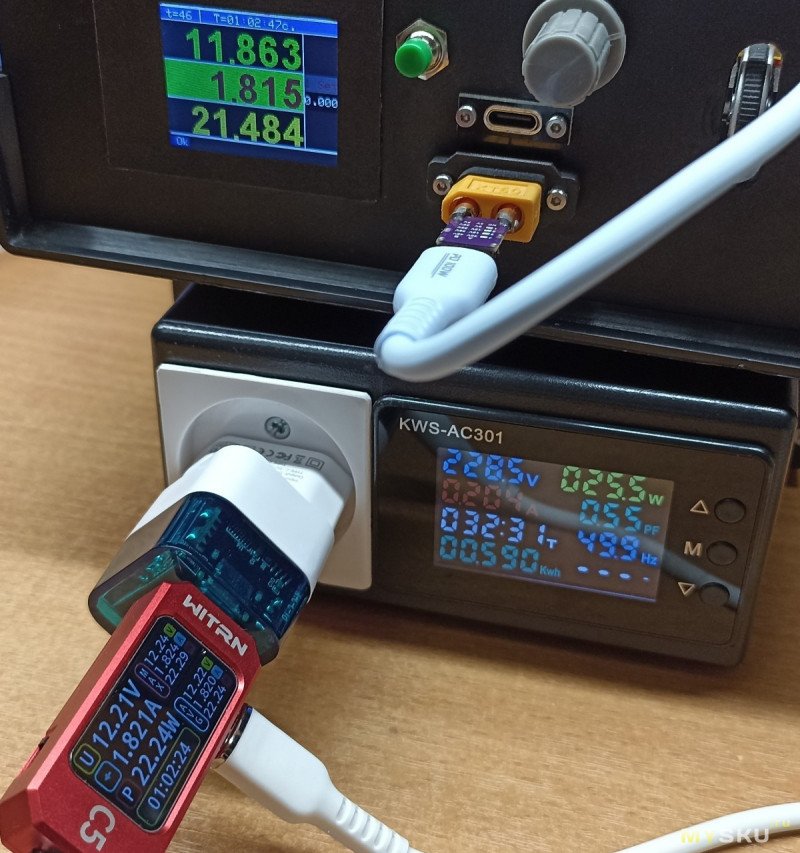

На ~12 В и ~1.8 А (~22 Вт) отработал в течении часа, не отключался. От розетки в таком режиме потребляет 25.5 Вт. В комнате +26.

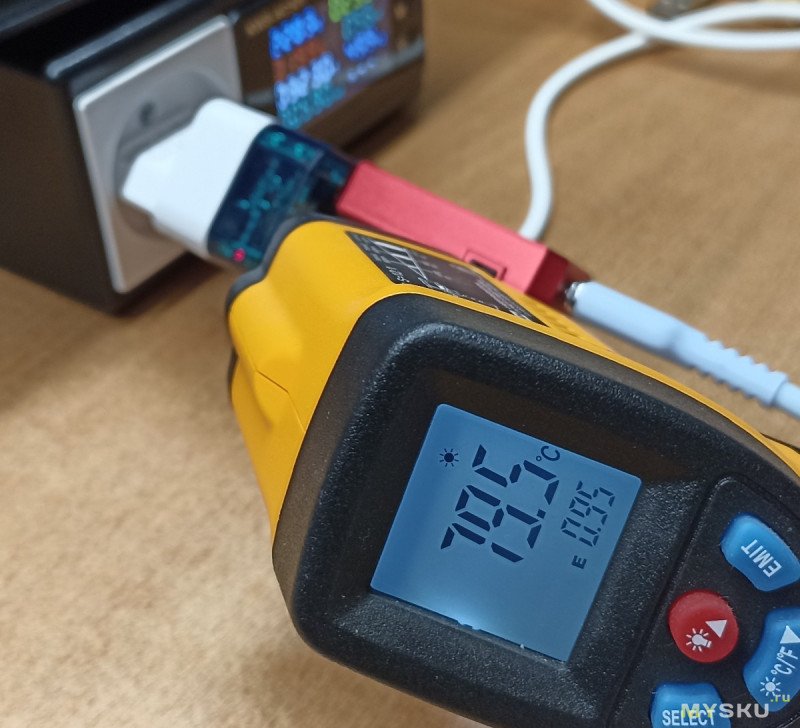

Нагрев в таком режиме ощутимый. Пальцы не обжигаются, но ощущается уже близко к горячему. В основном, на корпусе пирометр видит ~50 и меньше градусов. И только в одной точке удалось поймать 79.5 градусов и рядом около 70 градусов. Это много. Есть подозрение, что это из-за прозрачности крышки такая температура, возможно это уже «внутри», на чипе.
Максимума температура достигла через полчаса работы, и выше, в следующие полчаса, она уже не поднималась.

Защита по перегрузке начинает срабатывать уже при ~1.9А или 23 Вт. В этом случае напряжение плавно снижается до 9.5В, мощность удерживается на ~23Вт. Если снизить нагрузку — возвращается в режим 12В. При дальнейшем увеличении нагрузки до 2.42А выход совсем отключается. И включается после уменьшения до этих 2.42А. Запас мощности получается — минимальный. Видимо GaN'а ему таки не хватает ;)
Кстати, если ещё увеличить нагрузку, срабатывает уже защита от КЗ и выход отключается совсем, до выключения и повторного включения вилки в розетку.

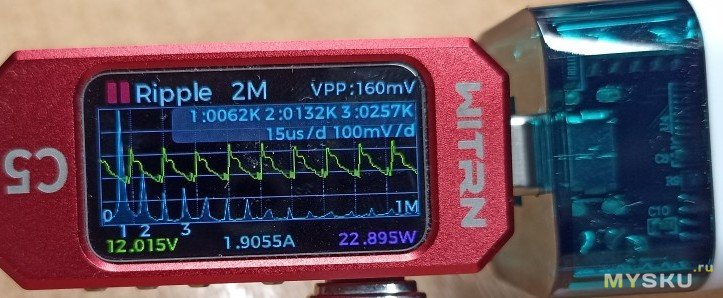

Пульсации на максимальной нагрузке — 160 мВ. Довольно много.

На 9В напряжение начинает плавно понижаться с 2.5А (~23Вт) до 7.5В при 3А. Дальше выход отключается, делаются периодические попытки включения. Включается при снижении нагрузки
ниже 3А. При снижении тока до 2.5А напряжение восстанавливается до 9.22В.

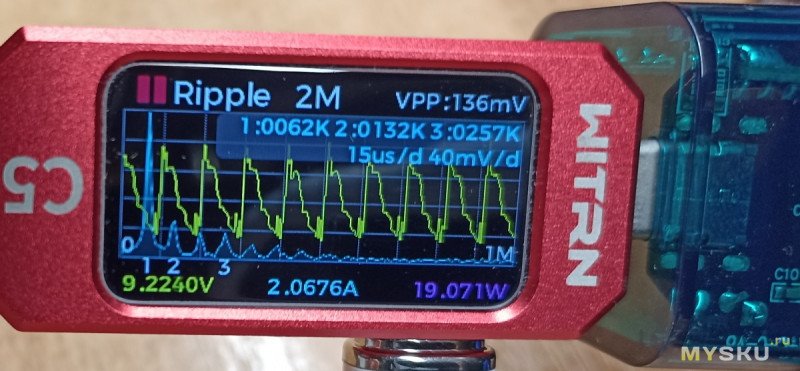

Пульсации при 9В около 140мВ.

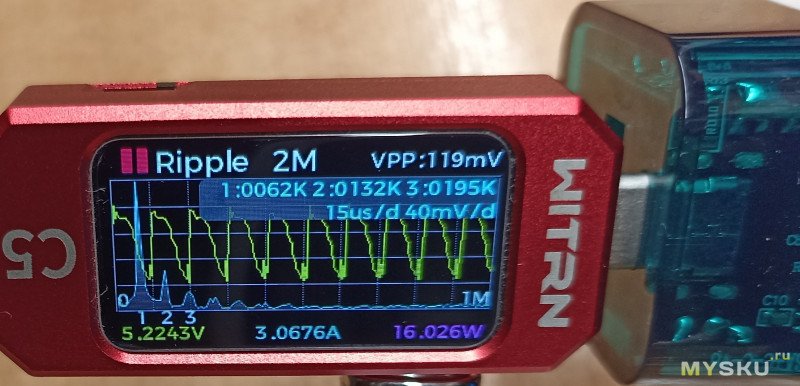

На 5В защита срабатывает на ~3.65А (19Вт), выход отключается, делаются попытки включения. После снижения — напряжение восстанавливается. На 3А работает без перегрева длительно — «поймал» нагрев ~75 градусов через полчаса, в той же точке. Еще 10 мин подождал — дальше не увеличивается. Пульсации на 5В чуть меньше — почти 120 мВ, это много.

Type-A

При 12В защита также срабатывает на ~1.9А (23Вт). Так же — понижение напряжения, также отключение при дальнейшем повышении.

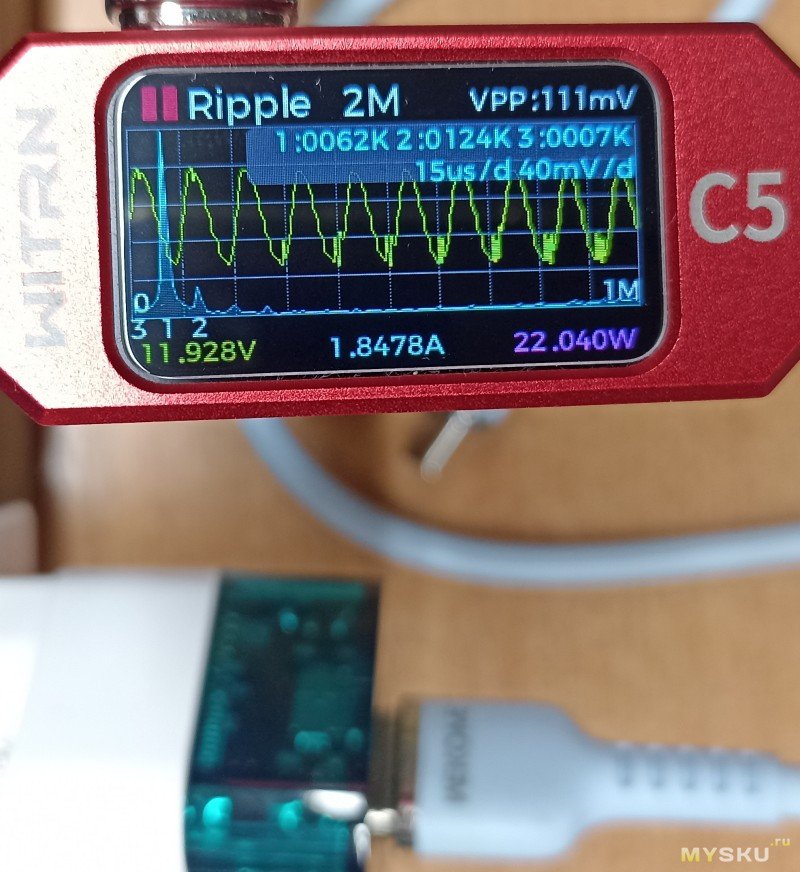

Пульсации чуть пониже, 111 мВ, возможно, из-за того, что мерил на другом конце кабеля.

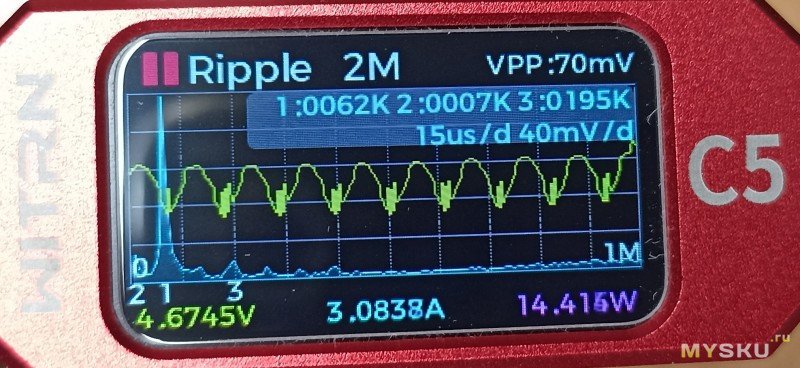

На 5В поведение похоже на Type-C с 5В. Защита также срабатывает на ~3.65А (19Вт), выход отключается и делаются попытки включения. После снижения — напряжение восстанавливается. На 3А работает без перегрева длительно, нагрев в той же точке больше ~70 градусов не поймал. Пульсации на 5В тут меньше — 70 мВ, это нормально. Хотя возможно тоже из-за замера на обратном конце кабеля.

Ещё заметил, что на Type-A при отсутствии нагрузки, включенные триггером 12В или 9В сбрасываются спустя ~10 секунд, снова включаются, снова сбрасываются и т.д. Если же без триггера 5В, то после ~10 секунд выход без нагрузки вообще отрубается. Но под нагрузкой 23мА и больше, во всех случаях напряжение держится.

Type-A + Type-C

Любой порт, при подключении (или отключении) нагрузки ко второму порту перезагружается. В сумме с двух портов больше 20 Вт не отдает, срабатывает защита. У порта C приоритет, с него дает нагрузить до 3А, «забирая» нагрузку с порта A. При дальнейшем увеличении нагрузки на порту C, на нем срабатывает защита и он отключается, при уменьшении — снова включается.

В работе

Банка силы MoveSpeed 145W с порта C заряжается почему-то по QC2.0 12В (1.6A и 19Вт), а с порта A — по QC3 12В (1.5А 18Вт). Пульсации в обоих случаях меньше 50мВ.

POCO M5S с порта С заряжается по профилю 5 PPS 9В, 1.9А (до 18Вт), с порта A по QC2.0 9В и 1А (~9Вт). Пульсации и в этих случаях меньше 50мВ.

А что внутри

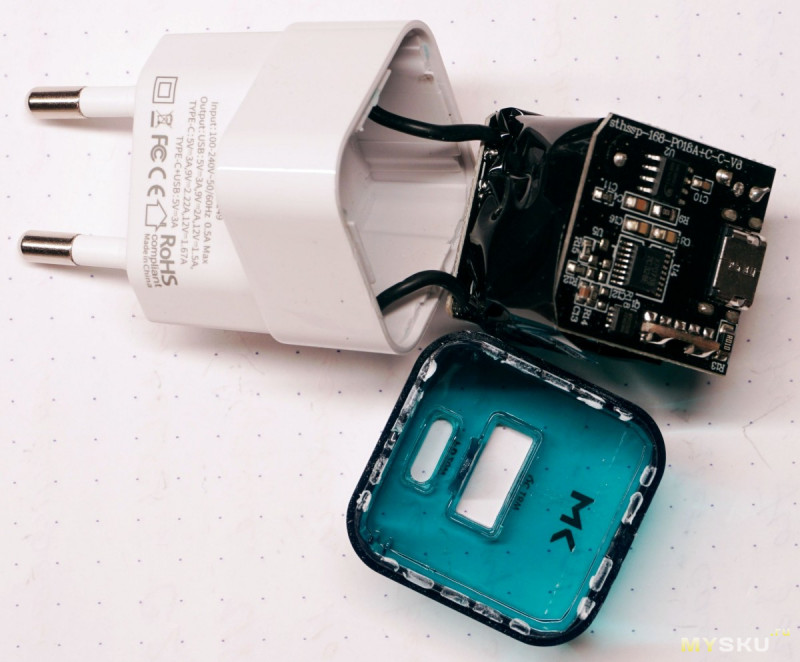

Разбирается довольно просто, достаточно приложить струбциной усилия для сжатия корпуса и подковырнуть металлической лопаткой. Крышка снимается.

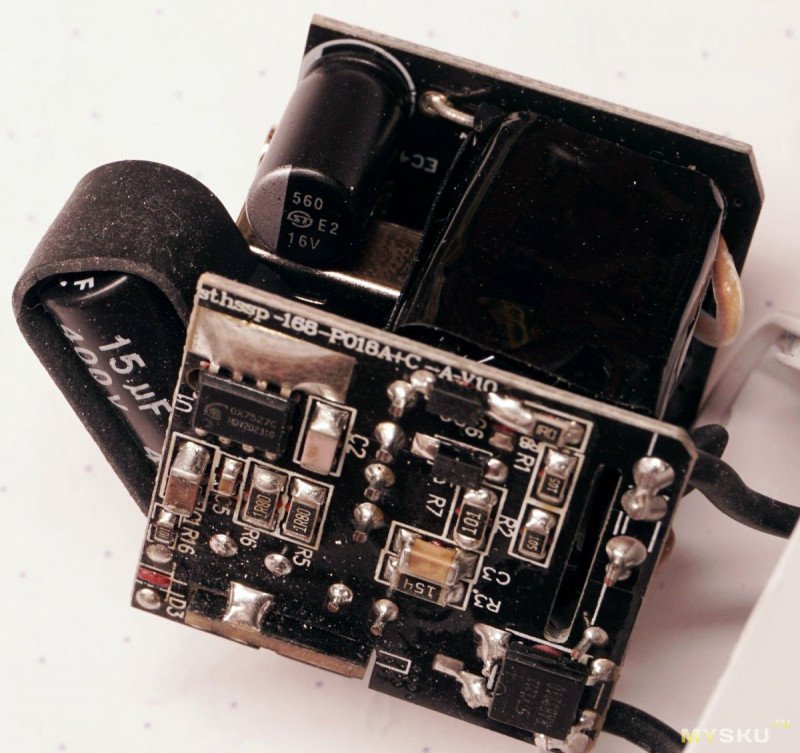

Несмытого флюса на платах хватает, хотя сборка в целом довольно аккуратная.

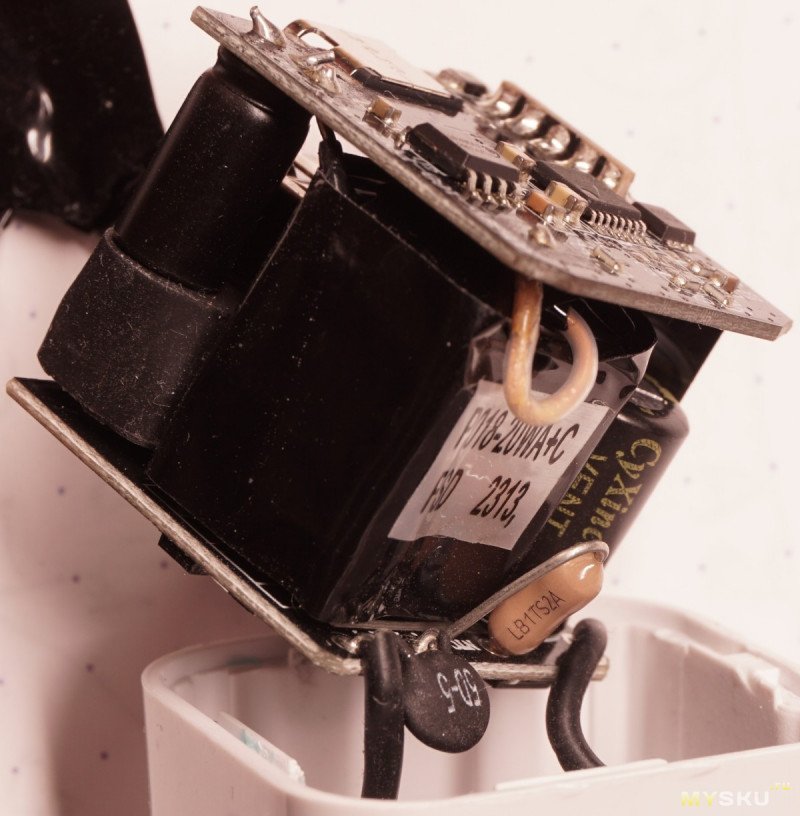

На входе есть NTC-термистор 5 Ом и элемент включенный с ним последовательно с маркировкой LB1TS2A, не нашёл, что это, предположу, что это предохранитель.
Электролиты не из дорогих: CyXincon 400В х 15 мкФ, 2 штуки.

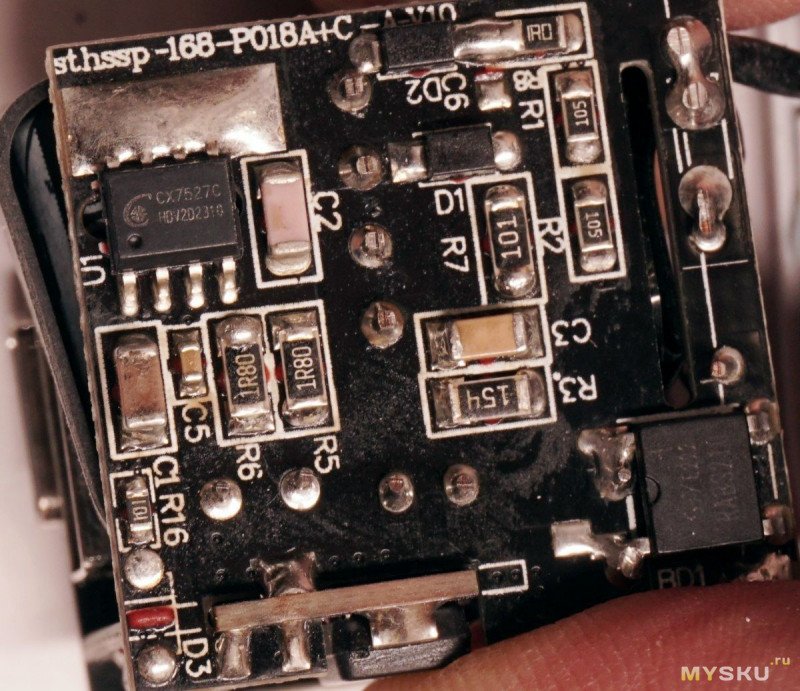

ШИМ-контроллер CX7527C.
Диодный мост RABS210.

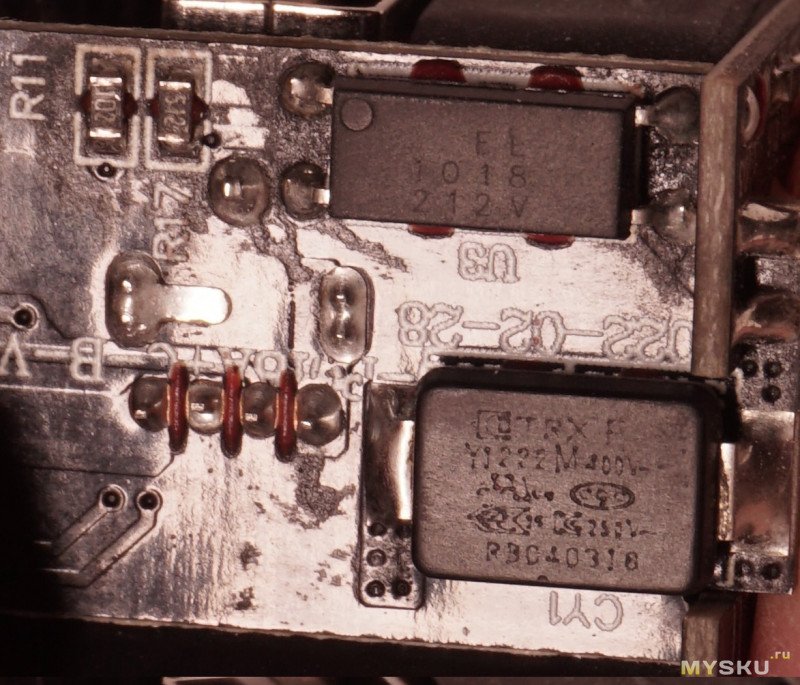

SMD Y-конденсатор — TRX, 400В
Оптоизолятор EL1018

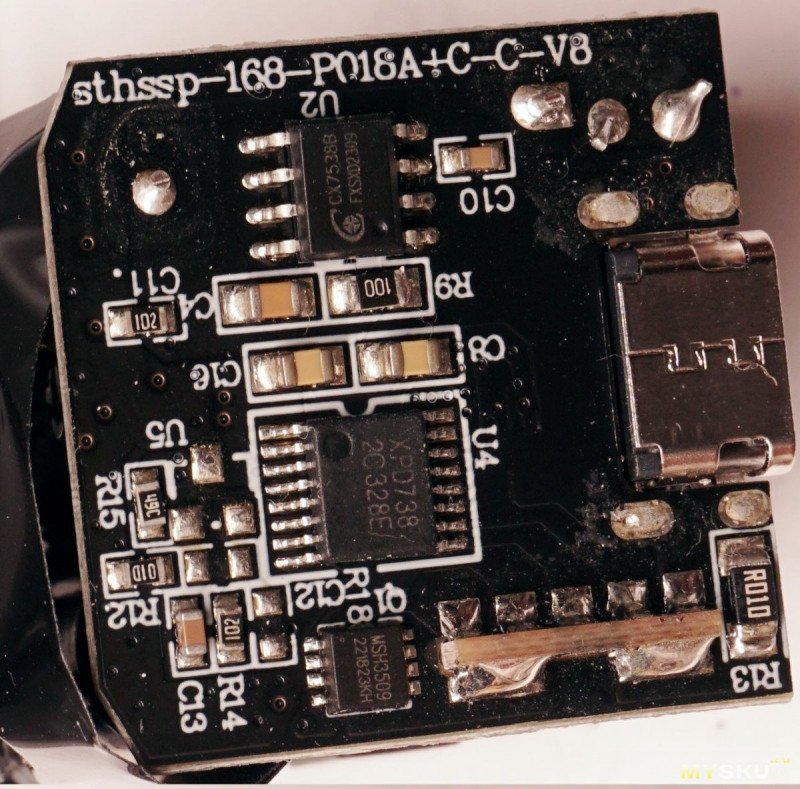

Синхронный выпрямитель с встроенным MOSFET'ом CX7538B.
PD-контроллер на оба порта XPD738 и P-MOSFET MSH3509

Конденсатор на выходе похож на полимерный, 560 мкФ х 16В.

Назад собрался также легко, и работает. Но в паре точек капнуть клеем пришлось, чтобы крышка держалась.

Выводы

• Очень компактный БП, при этом 2 порта, есть Type-C и Type-A, может быть полезно;
• Прозрачная крышка сквозь которую видны платы с чипами и другими электронными компонентами — поначалу даже интересно, кому-то такое красиво;
• Заявленным характеристикам соответствует, 20 Вт выдает в течение длительного времени без отключения (проверил час);
• На полной мощности в 20Вт — довольно «горячий». В одной точке «поймал» пирометром почти 80 градусов через полчаса на корпусе. В общем, про GaN не пишут и его тут и правда нет;
• Запаса мощности почти нет — 23 Вт всего, может и к лучшему, учитывая нагрев;
• Защиты работают чётко, это понравилось;
• Пульсации на Type-A в норме. На Type-С в максимальном режиме 160 мВ, что довольно много. И 120 мВ для 5В там тоже многовато. Но при зарядке реальных устройств и не в максимальном режиме пульсации в норме и 50 мВ не превышают;
• Довольно легко разбирается и собирается, так что, теоретически он ремонтопригоден;)

В итоге, БП неплохой и относительно качественный. Всё в нём «честно-прозрачно», не наврали ни с мощностью, ни даже про GaN. И всё же кабели их мне понравились больше :)

По стоимости, 430р. на ОЗ сейчас, считаю, дороговато для такого. Разве что согласны за прозрачную крышку доплатить;) На Али, та же Kuulaa или Essager 20Вт с А+С на распродажах мне всё ещё попадались по ~300+р.
