Универсальная плата BMS 100A для 3S/4S/5S LiFePO4 или Li-Ion.

Существуют две основные версии платы BMS 100A для LiFePO4 и Li-Ion. Не путать при заказе!
Маркировку на чипе BM3451 можно рассмотреть через увеличительное стекло.
Для LiFePo — BHDC T28A.
Для Li-Ion — TNDC T28A.


Плата широко известна в узких кругах. Подборка информации из интернета:

Версия для LiFePo 4S:
Напряжение заряда: 14,4 В
Защита от перезаряда одной ячейки: 3,61-3,69 В
Защита от переразряда одной ячейки: 2,27-2,43 В
Задержка защиты от перегрузки: 0,5-1,5S
Защита температуры: Плата имеет возможность подключения NTC термистора на 10 кОм. Защита от перегрева батарей включается в районе примерно 60 градусов Цельсия (датчика нет).
Функция баланса: Да
Ток балансировки: 50 мА

Версия для Li-Ion 4S:
Напряжение заряда: 16,8 В
Защита от перезаряда одной ячейки: 4,14-4,24 В
Защита от переразряда одной ячейки: 2,72-2,88 в
Задержка защиты от перегрузки: 1,5-2.5S

Схема раздельного подключения контактов на заряд/разряд. В данном случае максимальный ток для нее 100 ампер.


Схема общего подключения контактов контактов на заряд/разряд. В данном случае максимальный ток для нее 60 ампер.


Плата выпускается для сборок на 3, 4 и 5 аккумуляторов. Любая версия легко переделывается под другую. К примеру, из версии на 3S, легко получить версию на 4S или 5S (и наоборот). Для этого либо убираются перемычки, либо выставляются нужные.

Пример платы на 3S:


Пример платы на 4S:


Пример платы на 5S:


На плате имеются светодиоды под контактами подключения балансировочных проводов. Светодиоды загораются, когда конкретная ячейка сборки отбалансирована.

Характеристики платы:


Выборка из форума:
— Можно ли использовать контакт P как для нагрузки, так и для зарядки? — Нет, нельзя, для этого надо использовать С.
— Начало балансировки 3.41В, отключение зарядки при 3.59В. Собрал 4S8P для лодочного мотора.
— Пойдёт ли для защиты переделанного аккумулятора шуруповерта? Интересно, как ведёт себя плата после срабатывания защиты при перегрузке, сама активируется? Нет при аварии, автоматически не активируется, нагрузка должна быть отключена для восстановления работы.
— Если плата ушла в защиту, для восстановления работоспособности шуруповёрта нужно отключить нагрузку или кратковременно закоротить контакты В- и С-.
— Еще выяснил, если напряжение заряда чуть ниже 16.8В при полном заряде идет плавное уменьшение тока, светодиоды не горят. Если чуть выше 16.8В, играет цветомузыка из 4 светодиодов и ток заряда прыгает от 0 до последней величины заряда. Плата начинает защищать аккумуляторы.
— Для уменьшения тока защиты можно выпаять два или три шунтов R003.

Ссылка на подобные обсуждения в 2018 и 2021 г.

Ссылка на другой форум.

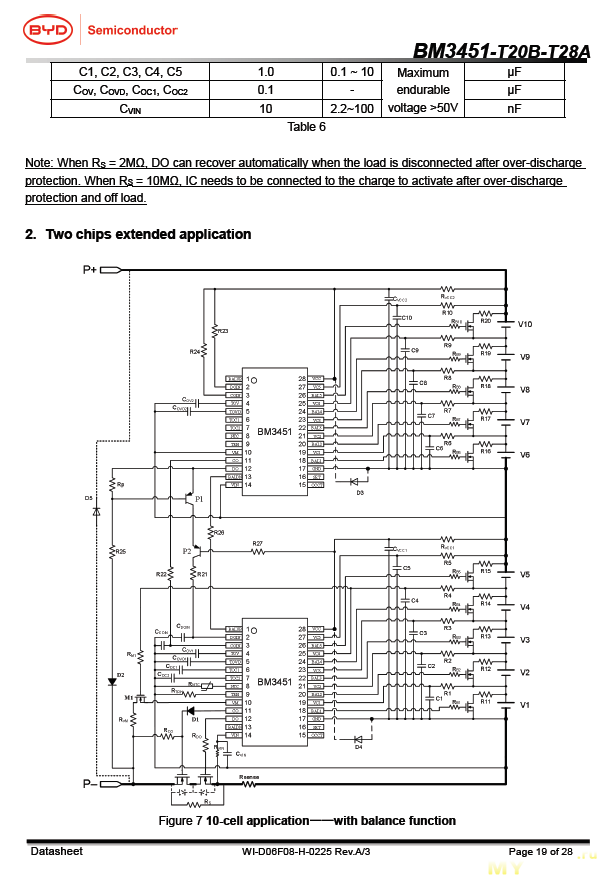

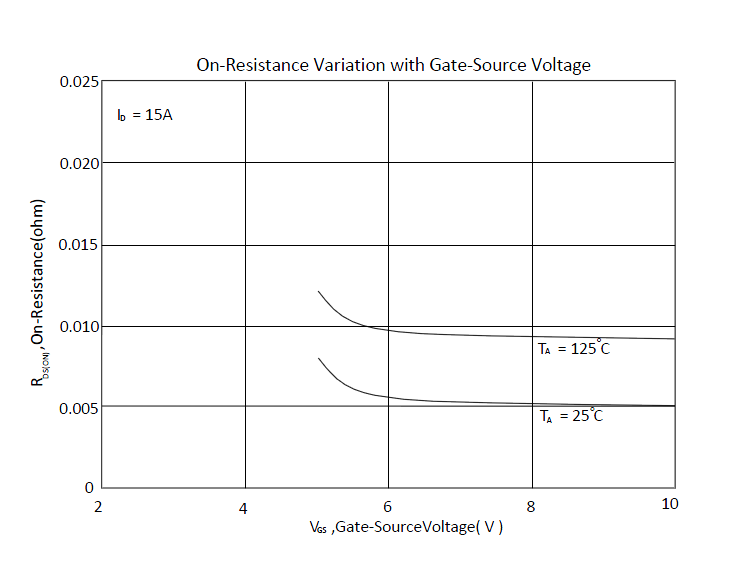

Ссылка на Datasheet.

Ссылки, где купить: раз, два, три, четыре, пять.

Немного от себя. Я был удивлён, что после отключения зарядного устройства примерно через 30 мин начинается автономная балансировка. В целом балансировка банок очень точная, до сотых долей вольта.



Ради наблюдения за этим процессом я сделал застекленное окно в корпусе ИБП. Но при обычной работе балансировка включается очень редко, на правом фото случайно ночью заметил и снял.



В заключение хочу отметить альтернативный софт для ИБП с обратной связью “UPS Assistant”, который я использую вместо капризного WinPower. К сожалению, он работает не со всеми типами бесперебойников, с APC и Imperial точно нет.


Тут можно посмотреть напряжение в сети, состояние аккумулятора, выставить минимальное напряжение аккумулятора и время работы после отключения сети. После установки программы нужно поставить галочку на Autorun, снять на Ballon Hints и сохранить настройки. Программа к сожалению больше не обновляется, но работает отлично.
Ссылка.

АКБ в бесперебойнике до конца никогда не заряжается. Для LiFePO4:
— Максимальное напряжение заряда 3,65 В на элемент (14,6 В для четырёх банок).
— Буферный режим 3,4 — 3,45 В (13,6 – 13,8 В для четырёх аккумуляторов).
ИБП поддерживает буферный режим 13,6 В (рассчитанный на свинцовый аккумулятор), который подходит и для 4S LiFePO4. Поэтому плата не отключает АКБ, я такого не встречал. В электронику ИБП не вмешивался, только уменьшил громкость зуммера, залив отверстие герметиком B-7000.


P.S.
1. Собирая аккумулятор 4S2P для ИБП, я столкнулся с обманом продавца. Купил дешёвую BMS для LiFePO4, но после сборки выяснилось, меня обманули, плата (HX-S4-F30A) вообще не балансирует банки, т.к. она для Li-Ion, а страница товара исчезла. После этого я и обратил внимание на обозреваемую BMS 100А.

2. С указанным аккумулятором ИБП с нагрузкой в виде среднего компьютера и 32” монитора в режиме «без игр» отработал 1 час и я прекратил опыт, не дождавшись полной разрядки. Результат меня устроил.

3. Платы BMS для Li-Ion аккумуляторов HX-4S-F30A, HX-3S-FL25 и 3S-40F очень плохо балансируют ячейки и чем дольше эксплуатация, тем хуже. Сбалансировал вручную, но через 2-3 цикла после полной зарядки на банках 3S2P Li-Ion снова разброс 3,9/4,09/4,20 В. Возможно это из-за очень малого тока балансировки 30 мА.
Заметил такую вещь, если уменьшить ток заряда до 0,8А, балансировка медленно, но идёт. То есть набор ёмкости (в моём случае 5 Ач) происходит за 8-10 часов, а далее начинается балансировка. Плата то включит зарядку, то выключит. Конечно, зарядка в таком режиме занимает слишком много времени, но ячейки балансируются удовлетворительно, с точностью примерно 0,1 В.

На этом всё. Если есть исправления или дополнения прошу высказываться.
